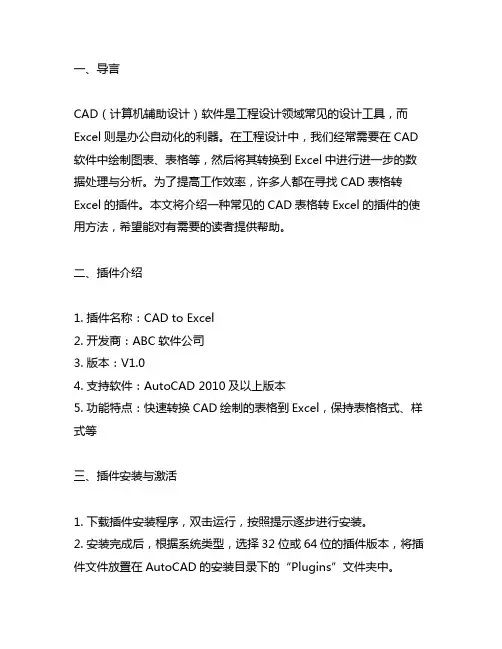

CAD表格转EXCEL

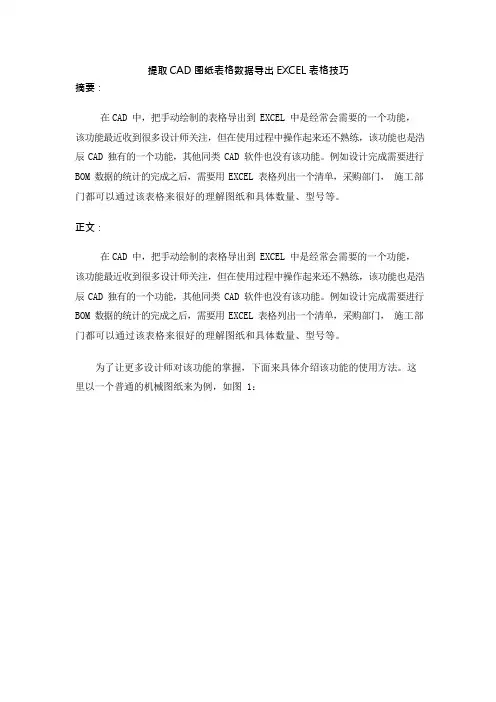

提取 CAD 图纸表格数据导出 EXCEL 表格技巧摘要：在CAD 中，把手动绘制的表格导出到 EXCEL 中是经常会需要的一个功能，该功能最近收到很多设计师关注，但在使用过程中操作起来还不熟练，该功能也是浩辰 CAD 独有的一个功能，其他同类 CAD 软件也没有该功能。

例如设计完成需要进行BOM 数据的统计的完成之后，需要用 EXCEL 表格列出一个清单，采购部门，施工部门都可以通过该表格来很好的理解图纸和具体数量、型号等。

正文：在CAD 中，把手动绘制的表格导出到 EXCEL 中是经常会需要的一个功能，该功能最近收到很多设计师关注，但在使用过程中操作起来还不熟练，该功能也是浩辰 CAD 独有的一个功能，其他同类 CAD 软件也没有该功能。

例如设计完成需要进行BOM 数据的统计的完成之后，需要用 EXCEL 表格列出一个清单，采购部门，施工部门都可以通过该表格来很好的理解图纸和具体数量、型号等。

为了让更多设计师对该功能的掌握，下面来具体介绍该功能的使用方法。

这里以一个普通的机械图纸来为例，如图 1：图 1上图中可以看到，该图中有 4 个序号，在明细表中已经备注该具体内容，然后我们对其进行导出到 EXCEL。

首先打开浩辰机械---辅助工具---提取表格数据导出，如图 2：图 2选择之后，命令行会出现，请选择组成表格的直线和文字(直线,多段线,文字, 多行文字,块参照)<调整行高比例>:这里要注意 EXCEL 是由直线和文字组成的表格，在我们选择要提取数据的时候不能提取圆弧或者圆等非直线、文字。

下面根据命令行的提示，我们提取图 1 中明细表的内容（既序号 1-4 的内容），当选择之后，我们选中的内容会显示为虚线，如图 3：图 3确定之后，命令行继续提示：是否按照从上到下的顺序输出表格[是(Y)/否(N)]<是>，这里可以选择 Y 或者 N。

Y 是指我们框选中的内容是从上到下显示到EXCEL 中，N 是以图号 1、2、3、4 来显示在 EXCEL 中，既该序号 1 在 EXCEL 中显示在第一行。

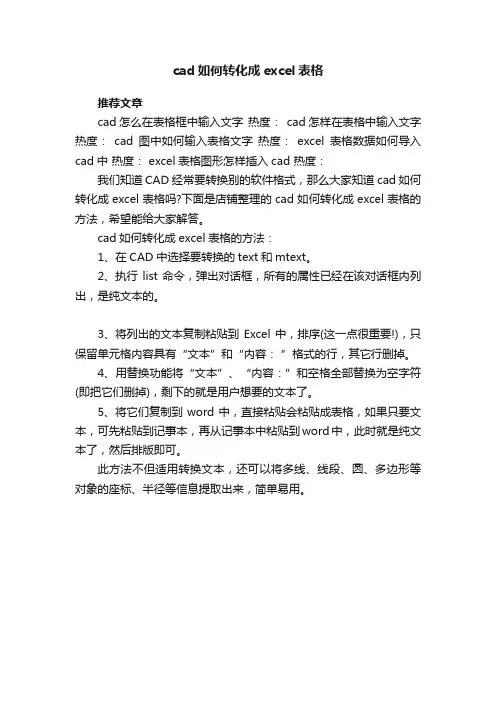

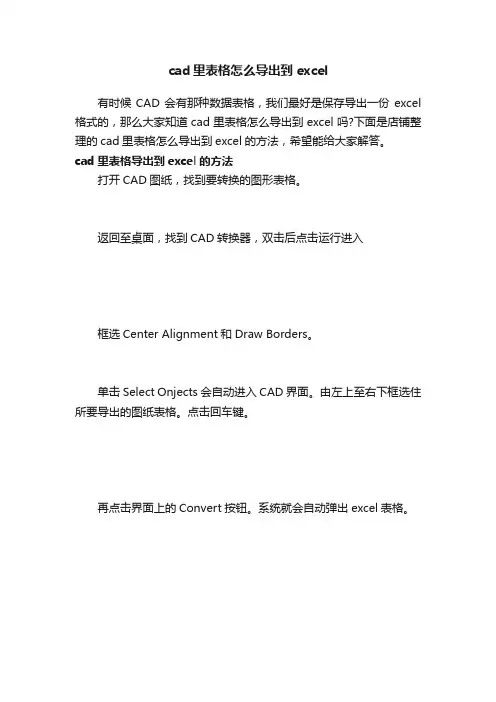

cad如何转化成excel表格
推荐文章
cad怎么在表格框中输入文字热度：cad怎样在表格中输入文字热度：cad图中如何输入表格文字热度：excel表格数据如何导入cad中热度： excel表格图形怎样插入cad 热度：
我们知道CAD经常要转换别的软件格式，那么大家知道cad如何转化成excel表格吗?下面是店铺整理的cad如何转化成excel表格的方法，希望能给大家解答。

cad如何转化成excel表格的方法：
1、在CAD中选择要转换的text和mtext。

2、执行list命令，弹出对话框，所有的属性已经在该对话框内列出，是纯文本的。

3、将列出的文本复制粘贴到Excel中，排序(这一点很重要!)，只保留单元格内容具有“文本”和“内容：”格式的行，其它行删掉。

4、用替换功能将“文本”、“内容：”和空格全部替换为空字符(即把它们删掉)，剩下的就是用户想要的文本了。

5、将它们复制到word中，直接粘贴会粘贴成表格，如果只要文本，可先粘贴到记事本，再从记事本中粘贴到word中，此时就是纯文本了，然后排版即可。

此方法不但适用转换文本，还可以将多线、线段、圆、多边形等对象的座标、半径等信息提取出来，简单易用。

纯⼿⼯操作AutoCAD内表格数据导出为OfficeExcel表格数据之法操作步骤如下：⼀、Auto CAD软件中的操作： 1、Cad中⽤⿏标选择所需导出转换的这个表格的全部。

点击“分解”命令或者命令⾏中输⼊explode,将整个表格分解。

（注：如果表格中有空格含合并单元格的那种空格，请事先在CAD图中该表的这些空格位置全部输⼊任意单⾏⽂字，汉字如“空”字后再操作下⼀步。

因本例表中没有空格，故特注。

）分解后，则表格内如果原来存在有多⾏⽂字的此时则全部变成为单⾏⽂字，如此则达成第1步的⽬的。

⿏标点击表格内任⼀数值⽂字，如显⽰为如下，则说明已经转换为单⾏⽂字状态了：2. 选择其中任意⼀个⽂字，然后在其上点右键--特性，如下图所⽰：⽤红线画出了我们所需要的3个属性分别是：X坐标，Y坐标，和值（即⽂字内容），如下例⼦中选择“井编号”:3.菜单上操作（⿏标依次单击）：⼯具---数据提取如下图：4.出现如下窗⼝：如下图操作，创建数据提取，第⼀次做这个转换需要设置样板的存放位置（注：本例中以存放于桌⾯为例）5.定义数据源，选择在当前图形中选择对象，全选⽬标，点下⼀步6. 将要提取的数据对象，注意此处只勾选“⽂字”，然后点“下⼀步”7.出现'选择特性'对话框，按照我们之前第2步时所确定的只勾选3个属性：分别是位置x坐标，位置y坐标，值（⽂字内容），如下图操作后，点“下⼀步” 8.出现“优化数据”对话框，将“显⽰计数列”和“显⽰名称列”都去掉前⾯的勾选，然后点下⼀步，如下图操作：9.选择另存⽂件位置，按照下⾯图⽚步骤操作直⾄“完成”，则Auto CAD软件中操作步骤全部完成。

Excel所能打开的xls或者xlsx⽂件已经导出到所保存的位置（注：此例以保存位置为桌⾯）。

⼆、Office Excel软件中的操作： 1.打开上述导出位置所⽣成的excel⽂件。

可见如下图所⽰2.选择整个A列数值，（注：此列即为上述Auto CAD中操作2、7步的“位置X坐标”所在的列，是CAD图中⽂字特性的x坐标值，并⾮所要提取的＃位X⼤地坐标值有效数据），选择升序排列，并注意在弹出菜单中⼀定要勾选“扩展选定区域”，点击排序，如下图所⽰：3.在⽣成的⽂件中，删除表格中的整个A列，（因为为位置坐标x列）升序排序后现在它已经没有⽤处。

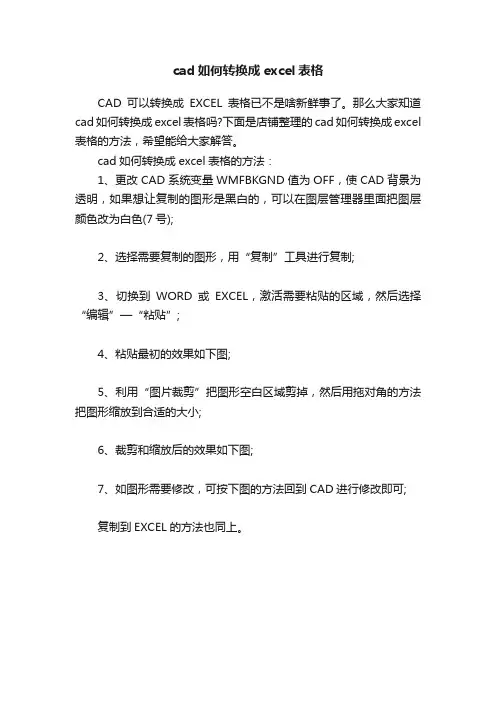

cad如何转换成excel表格
CAD可以转换成EXCEL表格已不是啥新鲜事了。

那么大家知道cad如何转换成excel表格吗?下面是店铺整理的cad如何转换成excel 表格的方法，希望能给大家解答。

cad如何转换成excel表格的方法：
1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色(7号);
2、选择需要复制的图形，用“复制”工具进行复制;
3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”;
4、粘贴最初的效果如下图;
5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小;
6、裁剪和缩放后的效果如下图;
7、如图形需要修改，可按下图的方法回到CAD进行修改即可;
复制到EXCEL的方法也同上。

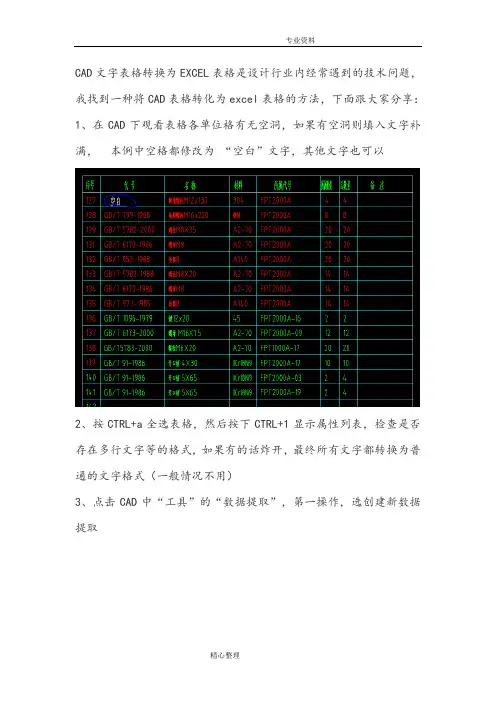

CAD文字表格转换为EXCEL表格是设计行业内经常遇到的技术问题，我找到一种将CAD表格转化为excel表格的方法，下面跟大家分享：1、在CAD下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字，其他文字也可以2、按CTRL+a全选表格，然后按下CTRL+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式（一般情况不用）3、点击CAD中“工具”的“数据提取”，第一操作，选创建新数据提取自己定义文件名，点击保存4、定义数据源，选择在当前图形中选择对象，全选目标，点下一步选取需要转换的表格，然后点下一步5、将要提取的数据对象，只勾选文字，点下一步6、选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步7、优化数据，将显示计数列和名称列都去掉勾选，点下一步8、选择另存文件位置，按照步骤直至完成9、打开生成的EXCEL文件10、按X坐标，选择升序排列，并注意在弹出菜单中一定要勾选扩展选定区域，点击排序11、在生成的文件中，删除表格的坐标X列，它已经没有用处了12、为了在之后的排列过程中不产生干扰，我们把已经明显分开的项目，框选剪切粘贴成错位的梯级,如下图，用WPS操作时，阶梯错位时中间一定要隔开一列，用excel操作时则不能隔开勾选扩展选定区域，点击排序，每列的Y坐标分别做降序排列14、整理表格，将所有坐标列都删除，然后将梯级的表格剪切粘贴到它该在的位置，注意一下，在第二列上少一横，造成这个现象是由于CAD表格中有的格是空的，虽然在第一步操作时补上了“空白”字，但是在转化的过程中，系统识不出来（具体原因不知）15、按CAD表格中空格的位置，添加空格16、最后整理一下表格，刷一刷文字样式，完成了最终作品，我们成功了。

机械工程师cad明细表转excel
如果您是一位机械工程师，并且经常使用CAD软件进行设计和制图，那么您一定会遇到需要将CAD明细表转换为Excel格式的情况。

这时候，您可以利用以下步骤来完成这项任务：
1. 打开CAD软件并打开明细表文件。

2. 选择“编辑”菜单中的“复制”命令，或使用快捷键“Ctrl+C”将明细表内容复制到剪贴板中。

3. 打开Microsoft Excel软件并新建一个工作表。

4. 将剪贴板中的内容粘贴到Excel工作表中。

您可以选择“编辑”菜单中的“粘贴”命令，或使用快捷键“Ctrl+V”。

5. 根据需要进行调整和格式化。

您可以使用Excel中的各种工具和命令来对表格进行编辑、格式化和排版，以达到您的需求。

6. 最后，保存Excel工作表即可完成CAD明细表的转换。

总之，将CAD明细表转换为Excel格式是一项很简单的任务，只需要几个简单的步骤即可完成。

同时，这也是一项非常实用的技能，可以让您更方便地管理和处理机械设计和制图的数据。

- 1 -。

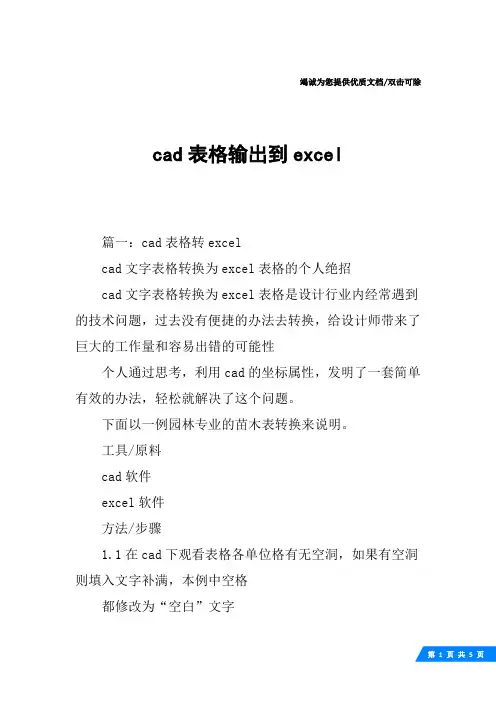

竭诚为您提供优质文档/双击可除cad表格输出到excel篇一：cad表格转excelcad文字表格转换为excel表格的个人绝招cad文字表格转换为excel表格是设计行业内经常遇到的技术问题，过去没有便捷的办法去转换，给设计师带来了巨大的工作量和容易出错的可能性个人通过思考，利用cad的坐标属性，发明了一套简单有效的办法，轻松就解决了这个问题。

下面以一例园林专业的苗木表转换来说明。

工具/原料cad软件excel软件方法/步骤1.1在cad下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字2.2按ctRl+a全选表格，然后按下ctRl+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式，如下图3.3选择其中一个文字，按ctRl+1显示属性，分析我们转换文件需要的属性。

在这个例子中用红线画出了我们所需要的3个属性：分别是x 坐标，y坐标，文字内容4.4点击工具-数据提取5.5创建数据提取，第一次做这个转换需要设置样板的存放位置6.6定义数据源，选择在当前图形中选择对象，全选目标，点下一步7.7将要提取的数据对象，只勾选文字，点下一步8.8选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步篇二：cad图形或表格复制到woRd、excel的步骤一、cad图形或表格复制到woRd、excel的步骤1、更改cad系统变量wmFbkgnd值为oFF，使cad背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到woRd或excel，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把(cad表格输出到excel)图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到cad进行修改即可；篇三：(施工经验)提取cad点坐标生成表格并至excel 提取cad点坐标生成表格并至excelcad坐标数据批量导出小工具(defunc:md()(setvar"cmdecho"0)(command".undo""be")(command"-units""2""3""2""3""""")(setqfp(open"d:/放样坐标值.xls""a")s(getvar"cmdecho")n(getint"\n请输入总放。

CAD文字表格转换为EXCEL表格是设计行业内经常遇到的技术问题，我找到一种将CAD表格转化为excel表格的方法，下面跟大家分享：1、在CAD下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字，其他文字也可以2、按CTRL+a全选表格，然后按下CTRL+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式（一般情况不用）3、点击CAD中“工具”的“数据提取”，第一操作，选创建新数据提取自己定义文件名，点击保存4、定义数据源，选择在当前图形中选择对象，全选目标，点下一步选取需要转换的表格，然后点下一步5、将要提取的数据对象，只勾选文字，点下一步6、选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步7、优化数据，将显示计数列和名称列都去掉勾选，点下一步8、选择另存文件位置，按照步骤直至完成9、打开生成的EXCEL文件10、按X坐标，选择升序排列，并注意在弹出菜单中一定要勾选扩展选定区域，点击排序11、在生成的文件中，删除表格的坐标X列，它已经没有用处了12、为了在之后的排列过程中不产生干扰，我们把已经明显分开的项目，框选剪切粘贴成错位的梯级,如下图，用WPS操作时，阶梯错位时中间一定要隔开一列，用excel操作时则不能隔开勾选扩展选定区域，点击排序，每列的Y坐标分别做降序排列14、整理表格，将所有坐标列都删除，然后将梯级的表格剪切粘贴到它该在的位置，注意一下，在第二列上少一横，造成这个现象是由于CAD表格中有的格是空的，虽然在第一步操作时补上了“空白”字，但是在转化的过程中，系统识不出来（具体原因不知）15、按CAD表格中空格的位置，添加空格16、最后整理一下表格，刷一刷文字样式，完成了最终作品，我们成功了。
