我们知道CAD经常要转换别的软件格式，那么大家知道cad如何转化成excel表格吗?下面是店铺整理的cad如何转化成excel表格的方法，希望能给大家解答。
cad如何转化成excel表格的方法：
1、在CAD中选择要转换的text和mtext。
2、执行list命令，弹出对话框，所有的属性已经在该对话框内列出，是纯文本的。
3、将列出的文本复制粘贴到Excel中，排序(这一点很重要!)，只保留单元格内容具有“文本”和“内容：”格式的行，其它行删掉。
4、用替换功能将“文本”、“内容：”和空格全部替换为空字符(即把它们删掉)，剩下的就是用户想要的文本了。
5、将它们复制到word中，直接粘贴会粘贴成表格，如果只要文本，可先粘贴到记事本，再从记事本中粘贴到word中，此时就是纯文本了，然后排版即可。
此方法不但适用转换文本，还可以将多线、线段、圆、多边形等对象的座标、半径等信息提取出来，简单易用。
纯⼿⼯操作AutoCAD内表格数据导出为OfficeExcel表格数据之法操作步骤如下：⼀、Auto CAD软件中的操作： 1、Cad中⽤⿏标选择所需导出转换的这个表格的全部。
点击“分解”命令或者命令⾏中输⼊explode,将整个表格分解。
（注：如果表格中有空格含合并单元格的那种空格，请事先在CAD图中该表的这些空格位置全部输⼊任意单⾏⽂字，汉字如“空”字后再操作下⼀步。
因本例表中没有空格，故特注。
）分解后，则表格内如果原来存在有多⾏⽂字的此时则全部变成为单⾏⽂字，如此则达成第1步的⽬的。
⿏标点击表格内任⼀数值⽂字，如显⽰为如下，则说明已经转换为单⾏⽂字状态了：2. 选择其中任意⼀个⽂字，然后在其上点右键--特性，如下图所⽰：⽤红线画出了我们所需要的3个属性分别是：X坐标，Y坐标，和值（即⽂字内容），如下例⼦中选择“井编号”:3.菜单上操作（⿏标依次单击）：⼯具---数据提取如下图：4.出现如下窗⼝：如下图操作，创建数据提取，第⼀次做这个转换需要设置样板的存放位置（注：本例中以存放于桌⾯为例）5.定义数据源，选择在当前图形中选择对象，全选⽬标，点下⼀步6. 将要提取的数据对象，注意此处只勾选“⽂字”，然后点“下⼀步”7.出现'选择特性'对话框，按照我们之前第2步时所确定的只勾选3个属性：分别是位置x坐标，位置y坐标，值（⽂字内容），如下图操作后，点“下⼀步” 8.出现“优化数据”对话框，将“显⽰计数列”和“显⽰名称列”都去掉前⾯的勾选，然后点下⼀步，如下图操作：9.选择另存⽂件位置，按照下⾯图⽚步骤操作直⾄“完成”，则Auto CAD软件中操作步骤全部完成。
Excel所能打开的xls或者xlsx⽂件已经导出到所保存的位置（注：此例以保存位置为桌⾯）。
⼆、Office Excel软件中的操作： 1.打开上述导出位置所⽣成的excel⽂件。
可见如下图所⽰2.选择整个A列数值，（注：此列即为上述Auto CAD中操作2、7步的“位置X坐标”所在的列，是CAD图中⽂字特性的x坐标值，并⾮所要提取的＃位X⼤地坐标值有效数据），选择升序排列，并注意在弹出菜单中⼀定要勾选“扩展选定区域”，点击排序，如下图所⽰：3.在⽣成的⽂件中，删除表格中的整个A列，（因为为位置坐标x列）升序排序后现在它已经没有⽤处。
cad如何转换成excel表格
CAD可以转换成EXCEL表格已不是啥新鲜事了。
那么大家知道cad如何转换成excel表格吗?下面是店铺整理的cad如何转换成excel 表格的方法，希望能给大家解答。
cad如何转换成excel表格的方法：
1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色(7号);
2、选择需要复制的图形，用“复制”工具进行复制;
3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”;
4、粘贴最初的效果如下图;
5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小;
6、裁剪和缩放后的效果如下图;
7、如图形需要修改，可按下图的方法回到CAD进行修改即可;
复制到EXCEL的方法也同上。

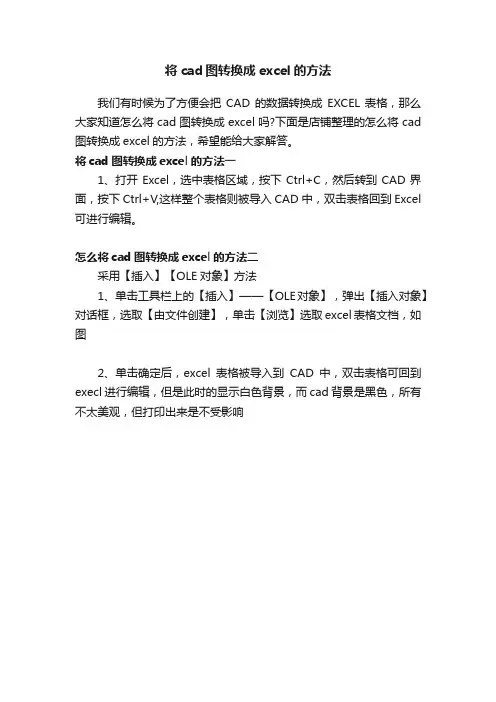

将cad图转换成excel的方法
我们有时候为了方便会把CAD的数据转换成EXCEL表格，那么大家知道怎么将cad图转换成excel吗?下面是店铺整理的怎么将cad 图转换成excel的方法，希望能给大家解答。
将cad图转换成excel的方法一
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel 可进行编辑。
怎么将cad图转换成excel的方法二
采用【插入】【OLE对象】方法
1、单击工具栏上的【插入】——【OLE对象】，弹出【插入对象】对话框，选取【由文件创建】，单击【浏览】选取excel表格文档，如图
2、单击确定后，excel表格被导入到CAD中，双击表格可回到execl进行编辑，但是此时的显示白色背景，而cad背景是黑色，所有不太美观，但打印出来是不受影响。
CAD表格转换为EXCEL表格手工操作方法
1、将CAD表格炸开，保证所有文字均为单行文字，最好多炸几次。
2、点击菜单工具-数据提取，弹出如下对话框：
3、点击下一步，保存文件，文件名随便，如下图：
4、点击保存后弹出“定义数据源”对话框，点选“在当前图形中选择对象”，点击右边的图标，然后在CAD图中选择你要导出的表格数据，只选择需要的数据就可以了。
5、完成选择后，弹出“选择对象”对话框，只勾选“文字”，如下图：
6、点击下一步，弹出“选择特性”对话框，现在右边的“类别过滤器”一栏中只保留勾选“几何图形”与“文本”，然后在左边“特性”一栏中勾选“位置X”、“位置Y”、“值”。
如下图：
7、点击下一步，弹出“优化数据”对话框，“合并相同的项”“显示计数列”“显示名称列”均不勾选，如下图：
8、点击下一步，将数据输出至外部文件，选择保存位置，导出表格完成，下面就进入EXCEL
中操作。
9、打开EXCEL（WPS打不开，不识别导出的文件），选中“位置X”一列，进行升序排序，如下图：
10、排序完成后，把“位置X”一列删除，然后对比CAD表格，把明显不是一栏的数据错开，以方便排序，如下图：
12、分别选中上图中的两列，进行降序排序，也就是依据”位置Y”的数据进行降序排序，上面是依据“位置X”的数据进行升序排序。
排序后如下图：
13、然后把“位置Y”数据删掉，再把每列数据对齐就大功告成，对比一下看；步骤看起来比较繁琐，多操作两边，就会感觉，其实很快的。
机械工程师cad明细表转excel
如果您是一位机械工程师，并且经常使用CAD软件进行设计和制图，那么您一定会遇到需要将CAD明细表转换为Excel格式的情况。
这时候，您可以利用以下步骤来完成这项任务：
1. 打开CAD软件并打开明细表文件。
2. 选择“编辑”菜单中的“复制”命令，或使用快捷键“Ctrl+C”将明细表内容复制到剪贴板中。
3. 打开Microsoft Excel软件并新建一个工作表。
4. 将剪贴板中的内容粘贴到Excel工作表中。
您可以选择“编辑”菜单中的“粘贴”命令，或使用快捷键“Ctrl+V”。
5. 根据需要进行调整和格式化。
您可以使用Excel中的各种工具和命令来对表格进行编辑、格式化和排版，以达到您的需求。
6. 最后，保存Excel工作表即可完成CAD明细表的转换。
总之，将CAD明细表转换为Excel格式是一项很简单的任务，只需要几个简单的步骤即可完成。
同时，这也是一项非常实用的技能，可以让您更方便地管理和处理机械设计和制图的数据。
- 1 -。
竭诚为您提供优质文档/双击可除cad表格输出到excel篇一：cad表格转excelcad文字表格转换为excel表格的个人绝招cad文字表格转换为excel表格是设计行业内经常遇到的技术问题，过去没有便捷的办法去转换，给设计师带来了巨大的工作量和容易出错的可能性个人通过思考，利用cad的坐标属性，发明了一套简单有效的办法，轻松就解决了这个问题。
下面以一例园林专业的苗木表转换来说明。
工具/原料cad软件excel软件方法/步骤1.1在cad下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字2.2按ctRl+a全选表格，然后按下ctRl+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式，如下图3.3选择其中一个文字，按ctRl+1显示属性，分析我们转换文件需要的属性。
在这个例子中用红线画出了我们所需要的3个属性：分别是x 坐标，y坐标，文字内容4.4点击工具-数据提取5.5创建数据提取，第一次做这个转换需要设置样板的存放位置6.6定义数据源，选择在当前图形中选择对象，全选目标，点下一步7.7将要提取的数据对象，只勾选文字，点下一步8.8选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步篇二：cad图形或表格复制到woRd、excel的步骤一、cad图形或表格复制到woRd、excel的步骤1、更改cad系统变量wmFbkgnd值为oFF，使cad背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到woRd或excel，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把(cad表格输出到excel)图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到cad进行修改即可；篇三：(施工经验)提取cad点坐标生成表格并至excel 提取cad点坐标生成表格并至excelcad坐标数据批量导出小工具(defunc:md()(setvar"cmdecho"0)(command".undo""be")(command"-units""2""3""2""3""""")(setqfp(open"d:/放样坐标值.xls""a")s(getvar"cmdecho")n(getint"\n请输入总放。

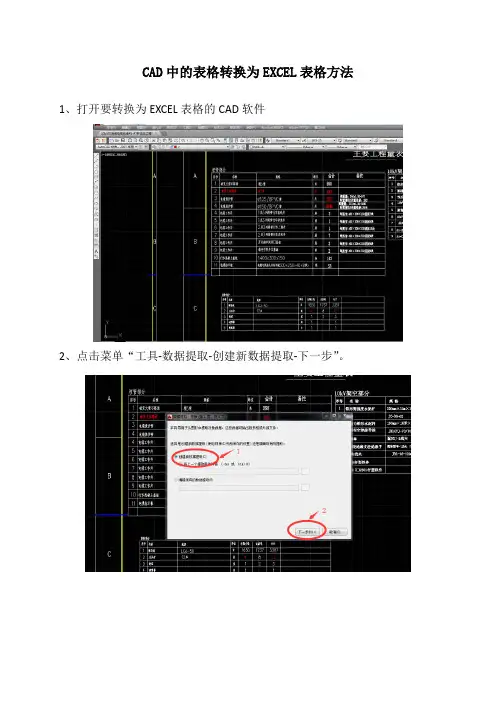

CAD中的表格转换为EXCEL表格方法1、打开要转换为EXCEL表格的CAD软件
2、点击菜单“工具-数据提取-创建新数据提取-下一步”。
3、将数据提取另存为：文件名随便取，例如命名为“表格”，再点保存。
4、数据提取-定义数据源：选在当前图形中选择对象，点击右边小方框。
5、选择对象：选择要转换为EXCEL的表格，包括数据与表格线等，确定。
6、再点击下一步。
7、选择要从中提取数据的对象-“文字”；显示选项：勾选-“显示所有对象类型”-“仅显示当前正在使用的对象”-点击下一步。
8、选择特性：类别过滤器勾选“几何图形、文本”。
特性勾选“位置X、位置Y、值”三项，点击下一步。
9、优化数据：仅勾选“合并相同的行”，点击下一步。
10、选择输出：勾选“将数据输出至外部文件（xls、csv、mbd、txt）”，点击下一步。
11、完成。
12、打开已保存的EXCEL文件。
13、选择“位置X”整列，按升序排序，弹出的排序提醒选“扩展选定区域排序”，点击排序。
14、将已排列完的“位置X”整列删除，仅剩下“位置Y跟值”两列。
15、将明显区别的项目框选剪切粘贴成错位的梯级，再将“位置Y”按降序排序。
16、最后整理完成。
注意：CAD空白单元格最好先填入“空白”的字样，导出来才不会出现错位，因为空白单元格无法同步导出。
一、导言CAD（计算机辅助设计）软件是工程设计领域常见的设计工具，而Excel则是办公自动化的利器。
在工程设计中，我们经常需要在CAD 软件中绘制图表、表格等，然后将其转换到Excel中进行进一步的数据处理与分析。
为了提高工作效率，许多人都在寻找CAD表格转Excel的插件。
本文将介绍一种常见的CAD表格转Excel的插件的使用方法，希望能对有需要的读者提供帮助。
二、插件介绍1. 插件名称：CAD to Excel2. 开发商：ABC软件公司3. 版本：V1.04. 支持软件：AutoCAD 2010及以上版本5. 功能特点：快速转换CAD绘制的表格到Excel，保持表格格式、样式等三、插件安装与激活1. 下载插件安装程序，双击运行，按照提示逐步进行安装。
2. 安装完成后，根据系统类型，选择32位或64位的插件版本，将插件文件放置在AutoCAD的安装目录下的“Plugins”文件夹中。
3. 打开AutoCAD软件，在命令行输入“NETLOAD”命令，加载插件。
4. 输入“CADtoExcel”命令，打开插件界面，输入激活码进行激活。
四、CAD表格转Excel的操作步骤1. 打开AutoCAD软件，绘制需要转换的表格。
2. 在绘图区域选择插件操作界面中的“表格转换”按钮。
3. 在弹出的对话框中，选择需要转换的表格范围，点击“确定”按钮。
4. 插件将自动将所选表格转换为Excel格式，并且保存在指定的路径下。
五、高级功能介绍1. 批量转换：插件支持批量转换CAD中的多个表格到Excel中，提高工作效率。
2. 格式保持：插件能够保持CAD中表格的格式、样式等信息，转换后在Excel中也能够保持原有的外观。
3. 自定义设置：用户可以根据需要对转换后的Excel表格进行自定义设置，如修改字体、颜色、边框等。
4. 锁定单元格：插件可以将CAD中的表格中的特定单元格锁定，避免不小心修改数据。
六、使用注意事项1. 插件适用于AutoCAD 2010及以上版本，低于该版本的AutoCAD 可能无法正常使用。
如何将CAD表格转化为Excel表格
1、用CAD打开图纸，将相应材料表整理一下，删除没用的，保留有用的数据。
如图：
2、使用绘制表格功能：表格绘制→导出文件。
如下图：
3、将导出文件打开，调整相应内容，比如将宽度和厚度的单元格拆分，将内
容由图片转化成数字等等。
调整之前的内容：
调整之后的内容：
4、这样厚度、宽度、长度都是分开的准确数据，可以计算材料重量了。
注：1、导出文件需要给CAD安装相应的插件。
2、CAD表格中线段、文字不能有重复，如有重复，表格可能在导出文件的
时候可能出错，这个需要经验。
例如CAD表格中有两个重叠的“3”，
导出文件里的内容就会变成“33”。
3、在Excel中进行调整，如何拆分单元格中的数据，请使用百度经验搜素。
如果需要（插件、经验）帮助的（包会）
发信息。
CAD由文字和线组成的表格转化为EXCEL表格在我们对图纸设计时通常需要一个表格来注释该图纸的内容，而我们常常都
是手动的来绘制，由线和文字进行表格的手动制作，当我们绘制完毕之后，或许还要在EXCEL上进行再次的编辑输入相同的内容，非常的繁琐。
在浩辰CAD 中，对于图纸中由文字和线条组成的表格可以对其进行扫描，自动生成EXCEL 表格，这个功能也是非常人性化的，大大的提高了工作的效率。
下面我们来演示在浩辰CAD中由文字和线组成的表格转化为EXCEL表格的实际操作。
首先我们在软件当中绘制好我们所需要的文字和线框，如图1：
图1
当我们表格绘制完毕之后，我们选择浩辰机械—辅助工具—提取表格数据导出如图2：
图2
然后我们框选我们所要导出的表格，点击确定，这时候就会弹出EXCEL表格，我们在CAD中绘制的表格也会显示出来。
如图3：
图3
在浩辰CAD中与EXCEL是相互兼容的，可以导入EXCEL表格数据，不必我们在去手动的绘制表格，直接在EXCEL中录入完毕之后，就可以通过浩辰CAD导入到图纸当中在菜单栏扩展工具—自动增强表格—创建表格，在我们工
作过程中大大的提高了我们的工作效率。
如图4：
图4
以上该功能是导入EXCEL到CAD中的操作方式，当我面完成表格的绘制之后，如果要对该表格进行修改可以选择图4中的编辑表格，对其进行二次编辑。
以上就是我们手动绘制的表格导入到EXCEL的操作
在接下来的CAD教程中，我们还会陆续介绍更多的相关知识，欢迎继续关注。
浩辰机械2012标准版 /cad_56_80.html。
本文整理于网络，仅供阅读参考
cad表格怎么转换excel表格
cad表格转换excel表格的方法一：
打开浩cad图纸，框选bom表，选择【扩展工具】---【表格工具】--【cad表格转换excel】，在弹出对话框中确定好大小比例，系统将会自动输出excel表格，见图1。
图1
从cad中输出excel表格，此功能极大的满足了有此需求的用户，用户在应对这一类cad绘图问题时会更加得心应手。
cad表格转换excel表格的方法二：
1、在cad上将需要导入excel的表格全选，然后在表格上点击鼠标右键，在弹出的菜单中选择“输出”命令：
2、然后计算机会弹出一个窗口，要你保存一个csv文件，csv是文件的扩展名，然后再在“文件名”处输入改文件的基本名，注意文件类型是“逗号分隔(*。
csv)”：
3、保存好的文件是excel逗号分隔值文件：
4、这个分隔值文件可以直接用excel打开的，打开后的情况跟在excel中用手工输入的是一模一样，可以进行你所要的数据处理。
分享。
如何将cad表格转化成excel
CAD文字表格转换为EXCEL表格是设计行业内经常遇到的技术问题，过去没有便捷的办法去转换，给设计师带来了巨大的工作量和容易出错的可能性，利用CAD的坐标属性，轻松就解决了这个问题。
接下来就让小编给您细细道来。
将cad表格转化成excel的方法
1在CAD下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字
2按CTRL+a全选表格，然后按下CTRL+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式，如下图
3选择其中一个文字，按CTRL+1显示属性，分析我们转换文件需要的属性。
在这个例子中用红线画出了我们所需要的3个属性：分别是x坐标，y坐标，文字内容
4点击工具-数据提取
5创建数据提取，第一次做这个转换需要设置样板的存放位置
6定义数据源，选择在当前图形中选择对象，全选目标，点下一步7将要提取的数据对象，只勾选文字，点下一步
8选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步
9优化数据，将显示计数列和名称列都去掉勾选，点下一步
10选择另存文件位置，按照步骤直至完成。
插件加载方法
1．将加压出来的文件夹复制的D盘根目录（其他位置也可以）
2．打开CAD（其他版本在工具菜单里找到加载应用程序，这里以2018版演示）点菜单栏管理加载应用程序如图所示：（或者直接输入APPLOAD快捷键跳出加载界面）
3、在跳出的界面中找到步骤1复制的文件夹加载加载过程始终加载如下在所示：
4、加载成功后再点击界面中内容，在启动组里添加步骤1复制文件夹里的插件，如图所示：
5、添加成功好后点关闭关闭加载界面，然后再CAD绘图界面中输入：C2E 按键盘Enter 键，然后框选想要导出的表格（注意表格不能为块，如果是块先框选输入“X”将其打散）
框选完后按Enter接口导出EXCEL表格。
依云软件CAD表格转Excel 工具2.0版使用手册依云2012-9-1概述“CAD 表格转Excel 工具”是一款AutoCAD 表格提取到Excel 软件，CAD 中表格的“格子线”可由水平或垂向的直线或多段线组成，内容可以是单行文字或多行文字。
且支持一个单元格内有多个文本的转换，支持已合并单元格的转换。
如何使用1. 将文件从压缩包中解压出来；2. 打开AutoCAD ，在命令行输入“NETLOAD ”，选择“VeryTable.dll ”打开；3. 在AutoCAD 命令行输入“CTE ”，选取你要处理CAD 表格所在的区域（直线和文字），确认，该表格将自动转换至Excel 。
如果你不想每次重新打开AutoCAD 时都使用“NETLOAD ”手动加载“VeryTable.dll ”，请在加载“VeryTable.dll ”后，在AutoCAD 命令行输入“InstallVeryTable ”安装。
卸载时使用“UninstallVeryTable ”命令卸载。
适用范围可将以下CAD 表格转换为Excel ，其中CAD 表格中的“格子线”由直线（Line ）或多段线（Polyline ）组成，文字可有单行文字（Text ）或多行文字（MText ）组成。
除了上图中典型的CAD 表格形式，还支持以下形式：首尾两列及两行开放式：CAD 表格：Excel 表格：设置下载地址：http://117.34.15.29/0//26884929.rar?ssig=BPNwtsU6Ym&Expires=13745 95200&KID=sina,ishare&ip=1374483521,124.237.99.&fn=CAD%E8%A1%A8%E6%A0%BC%E8%BD %ACExcel%E5%B7%A5%E5%85%B7_v2.0.1.0.rar。
如何将CAD表格转化为Excel表格
1、用CAD打开图纸，将相应材料表整理一下，删除没用的，保留有用的数据。
如图：
2、使用绘制表格功能：表格绘制→导出文件。
如下图：
3、将导出文件打开，调整相应内容，比如将宽度和厚度的单元格拆分，将内
容由图片转化成数字等等。
调整之前的内容：
调整之后的内容：
4、这样厚度、宽度、长度都是分开的准确数据，可以计算材料重量了。
注：1、导出文件需要给CAD安装相应的插件。
2、CAD表格中线段、文字不能有重复，如有重复，表格可能在导出文件的
时候可能出错，这个需要经验。
例如CAD表格中有两个重叠的“3”，
导出文件里的内容就会变成“33”。
3、在Excel中进行调整，如何拆分单元格中的数据，请使用百度经验搜素。
如果需要（插件、经验）帮助的（包会）
发信息。
