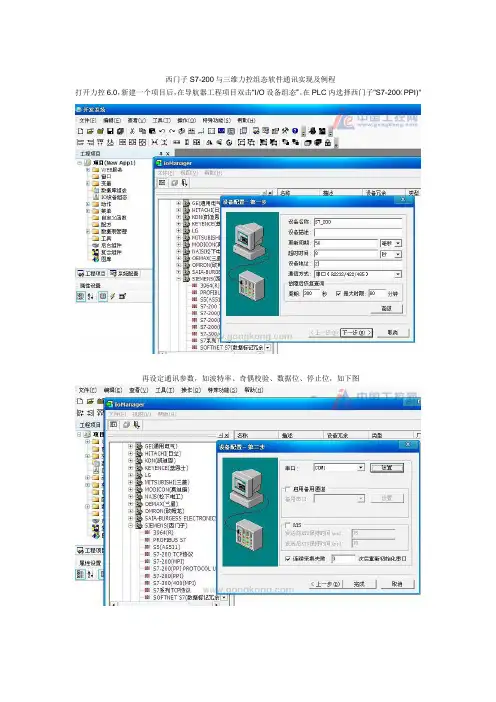

力控软件与西门子200PLC 通过EM277通讯

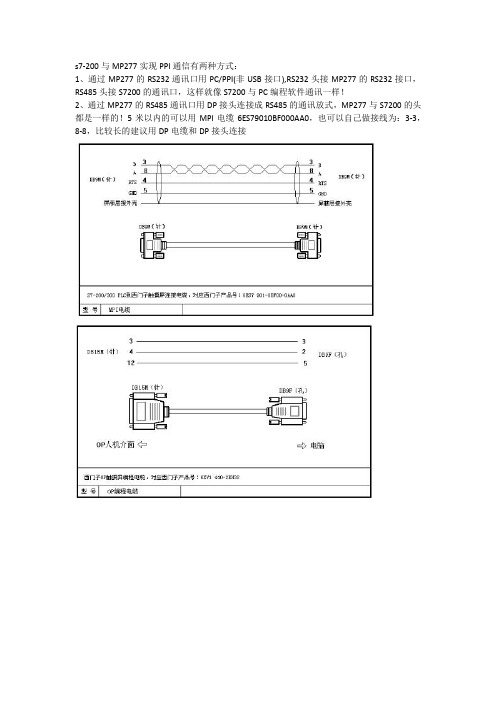

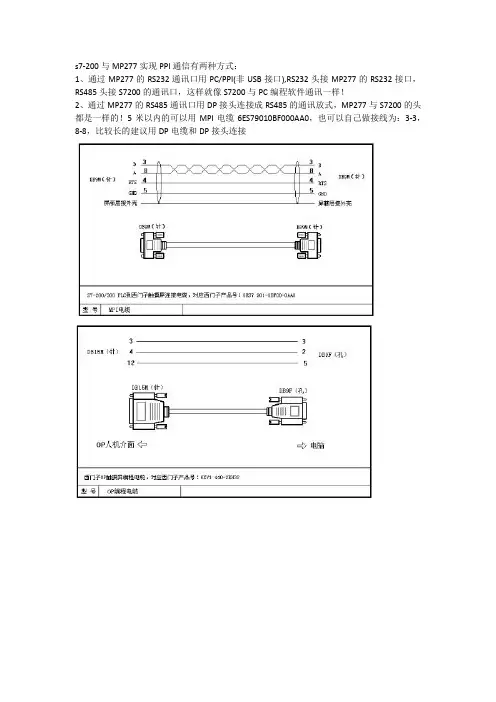

s7-200与MP277实现PPI通信有两种方式：
1、通过MP277的RS232通讯口用PC/PPI(非USB接口),RS232头接MP277的RS232接口，RS485头接S7200的通讯口，这样就像S7200与PC编程软件通讯一样！
2、通过MP277的RS485通讯口用DP接头连接成RS485的通讯放式，MP277与S7200的头都是一样的！5米以内的可以用MPI电缆6ES79010BF000AA0，也可以自己做接线为：3-3，8-8，比较长的建议用DP电缆和DP接头连接
3.用网线下载组态
一般个人电脑（pc）直接和触摸屏连的话，使用双绞线下载，一头使用 T568A，一头使用 T568B,使用交换机下载的话，使用普通网线下载就可以,两头都是 T568B,如果电脑带自适应网卡的话，使用两种线都可以下载。

T568A线序
1 2 3 4 5 6 7 8 白绿,绿, 白橙,蓝, 白蓝,橙,白棕,棕
T568B线序
1 2 3 4 5 6 7 8 白橙,橙, 白绿,蓝, 白蓝,绿 ,白棕,棕。

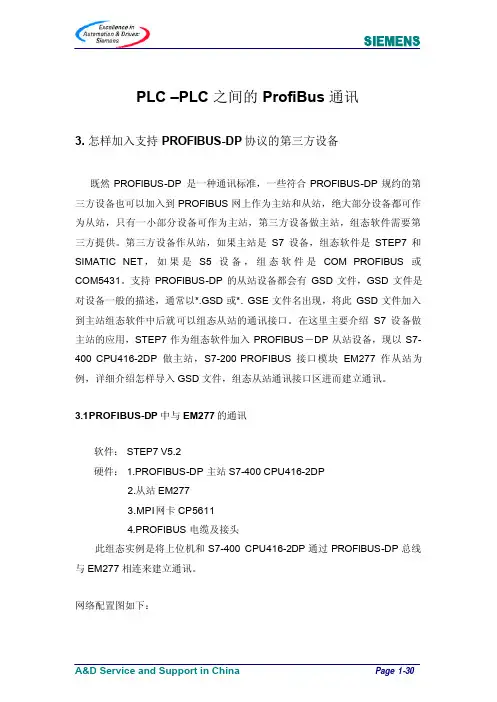

PLC –PLC 之间的ProfiBus 通讯3. 怎样加入支持PROFIBUS-DP协议的第三方设备既然PROFIBUS-DP 是一种通讯标准，一些符合PROFIBUS-DP规约的第三方设备也可以加入到PROFIBUS网上作为主站和从站，绝大部分设备都可作为从站，只有一小部分设备可作为主站，第三方设备做主站，组态软件需要第三方提供。

第三方设备作从站，如果主站是S7设备，组态软件是STEP7 和SIMATIC NET，如果是S5设备，组态软件是COM PROFIBUS或COM5431。

支持PROFIBUS-DP的从站设备都会有GSD文件，GSD文件是对设备一般的描述，通常以*.GSD或*. GSE文件名出现，将此GSD文件加入到主站组态软件中后就可以组态从站的通讯接口。

在这里主要介绍S7设备做主站的应用，STEP7作为组态软件加入PROFIBUS－DP从站设备，现以S7-400 CPU416-2DP做主站，S7-200 PROFIBUS 接口模块EM277作从站为例，详细介绍怎样导入GSD文件，组态从站通讯接口区进而建立通讯。

3.1PROFIBUS-DP中与EM277的通讯软件： STEP7 V5.2硬件： 1.PROFIBUS-DP主站S7-400 CPU416-2DP2.从站EM2773.MPI网卡CP56114.PROFIBUS电缆及接头此组态实例是将上位机和S7-400 CPU416-2DP通过PROFIBUS-DP总线与EM277相连来建立通讯。

网络配置图如下：S7-400 CPU416-2DP3.2组态主站系统：打开SIMATIC MANAGER 软件, 在FILE 菜单下选择NEW 新建一个项目，在NAME 栏中输入项目名称，将其命名为DP_EM277，在下方的Storage Location 中设置其存储位置。

在项目屏幕的左侧选中该项目，在右键弹出的快捷菜单中选择Insert New Object 插入SIMATIC 400 Station ，可以看到选择的对象出现在右侧的屏幕上。

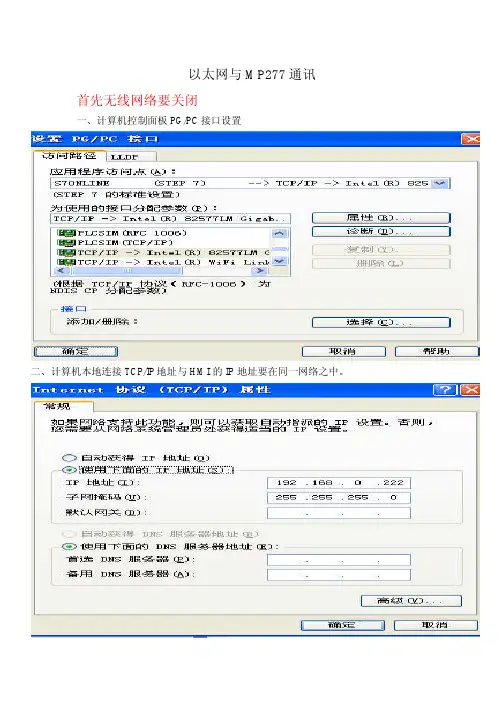

以太网与MP277通讯首先无线网络要关闭
一、计算机控制面板PG/PC接口设置
二、计算机本地连接TCP/IP地址与HMI的IP地址要在同一网络之中。

三、WinCC flexible2008软件设置要与屏的IP地址一致
HMI的设置
启动触摸屏时先选择Control panel进入设置页面（File view）
一、传输设置
1:双击Transfer在Channel2中选ETHERNET并勾上Enable
Channel和Remote Control选项。

2：点击Advanced按钮再双击LAN90001,在IP Address选中
Specify and IP address并填入IP地址，并确定（点击OK）。

二、区域设置
1：regional settings设置为English(United states)。

2：Time中Appearance的Time style设置为HH:mm:ss格式。

3：Date中Short Date的Style设置为yy-MM-dd格式，Separtor 设置为-，Long Date的Style设置为dddd,MMMM dd,yy格式。

三、日期/时间的设置
1：Date/Time中的Time zone设置为（GMT+08:00）BeiJing, Chongqing,Hong kong
四、OP(设置)
1：屏坐标设置双击OP选择Touch中的Recalibrate键，设置完成后必须触屏摸任何位置进行确认。

关于WinCC通过EM277与S7-200PLC通信的问题
WinCC通过EM277与S7-200PLC通信，上位机采用CP5611板卡与EM277相连，笔者总结了一下，有以下三种方式：

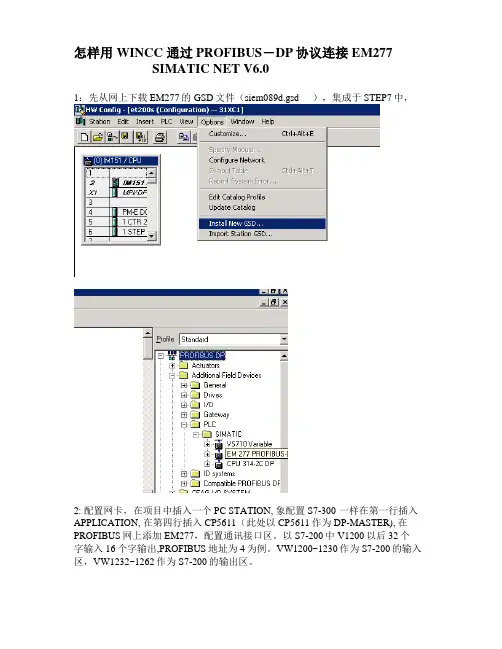

1. 用Simatic Net组态PC Station(WinCC Application)，CP5611做主站，EM277做从站，WinCC中采用Profibus DP.chn （不是S7 Protocol Suite.chn）。

组态步骤比较复杂，具体组态方法可以参考WinCC组态手册。

2. 采用OPC方式，需要安装PC Access（S7-200专用的OPC服务器软件），在Set PG/PC interface中设置Micro/Win 为CP5611(Profibus)就可以通过EM277和S7-200通讯，可以在PC Access里定义变量或导入符号表，在WinCC中采用OPC.chn，通过OPC Group的“系统参数”打开OPC条目管理器浏览PC Access里定义的变量并添加至WinCC，配置过程简单。

3. 用WinAC作为DP主站，EM277作为DP从站，WinAC与EM277的连接方法与S7-300和S7-400一样，WinCC通过PC机内部与WinAC交换数据，采用的通道是S7 Protocol Suite.chn的Soft PLC。

关于WinAC的使用方法详情请参考这本书《深入浅出WinAC》。

另外提一句，WinCC可以通过S7-200PLC的编程口直接通信，不一定要用EM277，通讯协议为MPI，连接硬件可以是CP5611，也可以用PC/PPI编程电缆，采用OPC方式，需要安装PC Access。

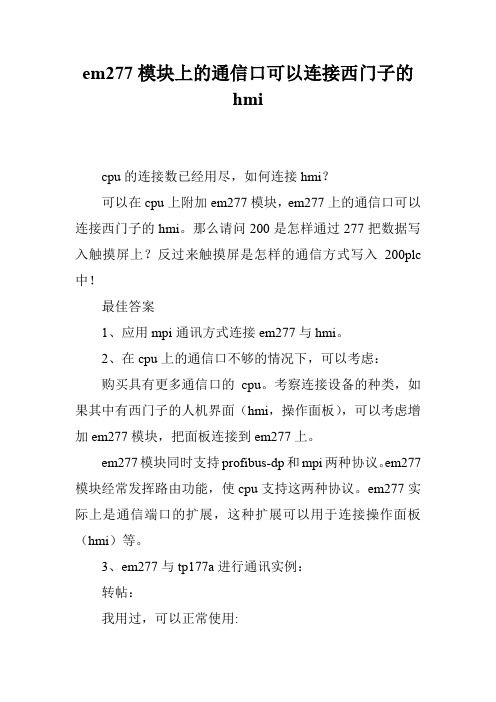

em277模块上的通信口可以连接西门子的
hmi
cpu的连接数已经用尽，如何连接hmi？
可以在cpu上附加em277模块，em277上的通信口可以连接西门子的hmi。

那么请问200是怎样通过277把数据写入触摸屏上？反过来触摸屏是怎样的通信方式写入200plc 中！
最佳答案
1、应用mpi通讯方式连接em277与hmi。

2、在cpu上的通信口不够的情况下，可以考虑：
购买具有更多通信口的cpu。

考察连接设备的种类，如果其中有西门子的人机界面（hmi，操作面板），可以考虑增加em277模块，把面板连接到em277上。

em277模块同时支持profibus-dp和mpi两种协议。

em277模块经常发挥路由功能，使cpu支持这两种协议。

em277实际上是通信端口的扩展，这种扩展可以用于连接操作面板（hmi）等。

3、em277与tp177a进行通讯实例：
转帖：
我用过，可以正常使用:
、em277（profibus-dp模块）将旋钮旋到3的位置。

、地址：cpu为2，em277为3，屏在软件控制器内设置1
、tp170b屏与s200连接电缆mpi3、4、8互相对接。

、选用cpu224xpprot0、prot1双口
、prot0连屏，prot1连pc
、在s7软件“系统块”内，将p0rt1口的波特率设为187.5kb 、屏系统内设为mpi（用em277时设profibus）波特率默认187.5kbpr
、屏软件内设同级地址为2（plc地址为2）。

EM277的使用1.s7-200和s7-300有两种通信方式：像s7-200和s7-200之间通信那样直接通信口连接通信，其实300和200默认使用了MPI协议通信；还有一种方式是通过EM277的方式组建DP网络，300做DP主站，200做DP从站。

下面说第二种方式的具体过程和步骤.......2.S7-300 与S7-200 通过EM277 进行PROFIBUS DP 通讯，需要在STEP7 中进行S7-300 站组态，在S7-200 系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区与S7-300 的组态EM277 从站时的硬件I/O地址相对应就可以了。

插入一个S7-300的站：选中STEP7 的硬件组态窗口中的菜单Option Install new GSD，导入SIEM089D.GSD文件，安装EM277从站配置文件，如下图：在SIMATIC文件夹中有EM277的GSD文件：导入GSD 文件后，在右侧的设备选择列表中找到EM277 从站，PROFIBUS DPàAdditional Field DevicesàPLCàSIMATICàEM277,并且根据您的通讯字节数，选择一种通讯方式，本例中选择了8字节入/8字节出的方式，如下图：、双击上图的EM277 图标，出现“属性－DP 从站”设定对话框，点击“PROFIBUS…”键，设定EM277的地址（注意：设定的地址须和EM277 的拨码开关一致）。

打开参数赋值选项（Parameter Assignment）:填写EM277的地址对应的s7-200中V变量区相对于VB0的偏移量（I/O offset），该偏移量可以任意填写，只要在s7-200中该VB变量去没有被S7-200的程序使用就可以了。

双击EM277的组建，弹出对话框Properties – DP slave 如图：可以修改EM277的地址，这里的地址是对应s7-300组态时的地址，那么这里的地址就不能和S7-300中其他的组态地址重复了，可以使用系统默认地址，也可以自己设置。

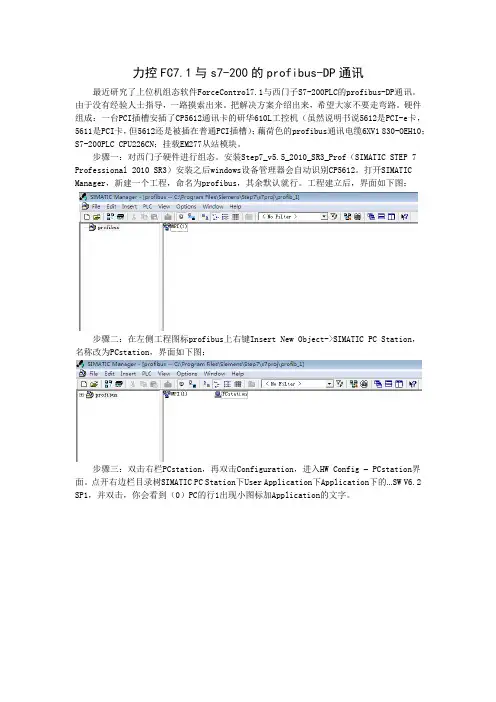

力控FC7.1与s7-200的profibus-DP通讯最近研究了上位机组态软件ForceControl7.1与西门子S7-200PLC的profibus-DP通讯。

由于没有经验人士指导，一路摸索出来。

把解决方案介绍出来，希望大家不要走弯路。

硬件组成：一台PCI插槽安插了CP5612通讯卡的研华610L工控机（虽然说明书说5612是PCI-e卡，5611是PCI卡，但5612还是被插在普通PCI插槽）；藕荷色的profibus通讯电缆6XV1 830-OEH10；S7-200PLC CPU226CN；挂载EM277从站模块。

步骤一：对西门子硬件进行组态。

安装Step7_v5.5_2010_SR3_Prof（SIMATIC STEP 7 Professional 2010 SR3）安装之后windows设备管理器会自动识别CP5612。

打开SIMATIC Manager，新建一个工程，命名为profibus，其余默认就行。

工程建立后，界面如下图：步骤二：在左侧工程图标profibus上右键Insert New Object->SIMATIC PC Station，名称改为PCstation，界面如下图：步骤三：双击右栏PCstation，再双击Configuration，进入HW Config – PCstation界面。

点开右边栏目录树SIMATIC PC Station下User Application下Application下的…SW V6.2 SP1，并双击，你会看到（0）PC的行1出现小图标加Application的文字。

步骤四：点开右边栏目录树SIMATIC PC Station下CP PROFIBUS下CP 5612下的SW V8.2.1，并双击，弹出窗口Properties-PROFIBUS interface CP5612(R0/S2),地址选择2，点击NEW 弹出一个新窗口，确保传输率1.5Mbps和属性DP，两次确定后你会看到（0）PC的行2出现小图标加CP 5612的文字。

西门子S7-200 以太网模块连接力控组态通讯方法
北京华科远创科技有限研发的远创智控以太网模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，PLC以太网模块适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。

转以太网模块用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。

支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。

不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。

可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

PPI-ETH-YC01 以太网模块连接 S7200
西门子 S7-200 通过模块连接 ForceControl力控组态软件，可以采用：西门子 S7TCP 驱动。

1、打开力控开发系统——IO 设备组态，选择【PLC-SIEMENS（西
门子）—S7-200 TCP 协议】；
2、填入设备名称，点击【下一步】
3、填入模块的IP 地址，端口（默认为102），完成设置。

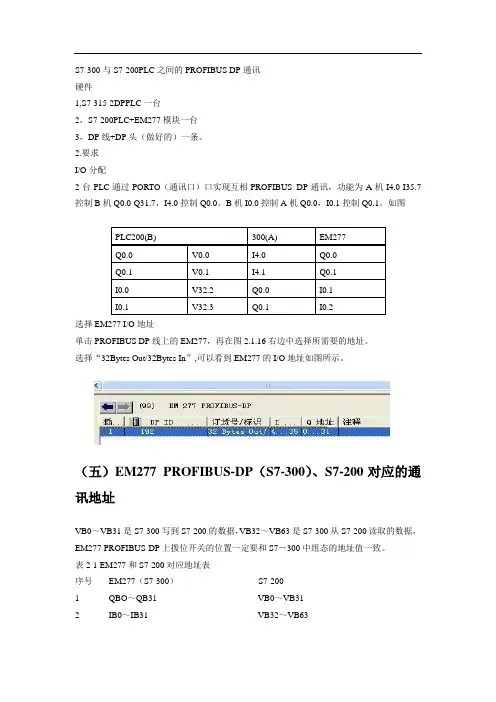

S7-300与S7-200PLC之间的PROFIBUS DP通讯硬件1,S7-315-2DPPLC一台2，S7-200PLC+EM277模块一台3，DP线+DP头（做好的）一条。

2.要求I/O分配2台PLC通过PORTO（通讯口）口实现互相PROFIBUS DP通讯，功能为A机I4.0-I35.7控制B机Q0.0-Q31.7，I4.0控制Q0.0。

B机I0.0控制A机Q0.0，I0.1控制Q0.1。

如图选择EM277 I/O地址单击PROFIBUS DP线上的EM277，再在图2.1.16右边中选择所需要的地址。

选择“32Bytes Out/32Bytes In”,可以看到EM277的I/O地址如图所示。

（五）EM277 PROFIBUS-DP（S7-300）、S7-200对应的通讯地址VB0～VB31是S7-300写到S7-200的数据，VB32～VB63是S7-300从S7-200读取的数据，EM277PROFIBUS-DP上拨位开关的位置一定要和S7－300中组态的地址值一致。

表2-1 EM277和S7-200对应地址表序号EM277（S7-300）S7-2001 QBO～QB31 VB0～VB312 IB0～IB31 VB32～VB63S7200需要编写如下图(1)或者图（2）只是列举了其中几个点如需多个继续往下写注图|（1）中的IB0代表I0.0—I0.7传到v32.0-32.7中。

当然还有其他的方法但是意思都是一样的。

把编写好的程序分别在到PLC中，上点，测试，完成注意。

DP线在300PLC上的端口应该是DP口（右边的那个端口），200处应该连接277上的端口，并拨好与300组态是相对应的站号之后在300的程序中可以使用相应的I点和Q点了不过I点和Q点都虚拟的读的都是200plc中的V区模拟量显示如S7200的模拟量输出为VD38 那么S7300的读的地址为VD38，38减去EM277的上限V32的32再加上EM277硬件地址的开始端0-32的0。
