1.声波时差曲线：在泥砂岩剖面上，砂岩显示低时差，其数值随孔隙度的不同而不同；泥岩一般为高时差，其数值随压实程度的不同而变化；页岩的时差介于泥岩和砂岩之间；砾岩的时差一般都较低，并且越致密声波时差值越低．在碳酸盐剖面上，致密石灰岩和白云岩声波时差最低，如含有泥质时，声波时差增高，若有孔隙和裂缝，声波时差明显增大，甚至出现周波跳跃．石膏岩盐剖面，渗透性砂岩最高？，泥岩（含钙质、石膏多）与致密砂岩相近，泥质含量高时增大，岩盐扩径（井直径）严重，周波跳跃？气体比油水的时差要大的多，岩性一定时候，含气层段出现周波跳跃。
2.自然Gamma曲线：在泥砂岩剖面上，纯砂岩在自然Gamma曲线上显最底值，泥岩显最高值，粉砂岩和泥质砂岩介于二者之间，并随着岩层中泥质含量增加曲线幅度增加；在碳酸盐剖面上，泥岩和页岩显最高值，纯的石灰岩、白云岩有最低值，而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间，并随泥质含量增加幅值增大．3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差．4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中，自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线，此时出现负异常的井段都可认为是渗透性岩层。
在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。
所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大，而且随着砂岩中泥质含量的增加，自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感，但是自然电位容易受到流体性质、岩层厚度的影响，含油气或者薄层时，幅度很低。
粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响，层厚小于0.8米时才开始显现影响。
以上为一般情况（正常压实），如果欠压实，情况相反，砂岩出现高时差，如渤海湾明化镇组所以具体地区具体问题具体分析（要根据岩心资料建立具体解释模型）6.感应测井为了获取井下地层的原始含油饱和度资料，用油基钻井液钻井;为了不破坏井下地层的渗透率，有时采用空气钻井；这时井中没有导电介质，不能传导电流，为了解决这个问题，发明了感应测井。
第一讲测井曲线的识别及应用钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。
钻井获取的岩芯资料直观、准确，但成本高、效率低。
岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。
测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差别，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。
鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。
综合测井系列：重点反映目的层段钻井剖面的地层特征。
测量井段由井底到直罗组底部，比例尺1：200。
由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。
探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。
标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部），比例尺1：500，多用于盆地宏观地质研究。
过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。
近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。

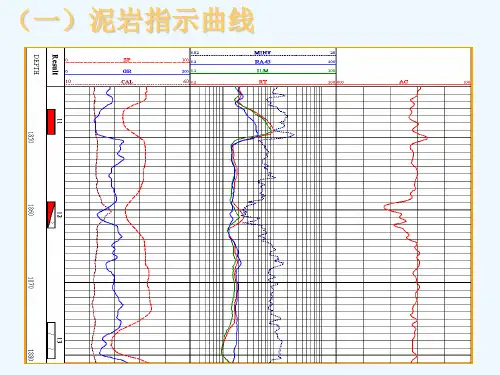

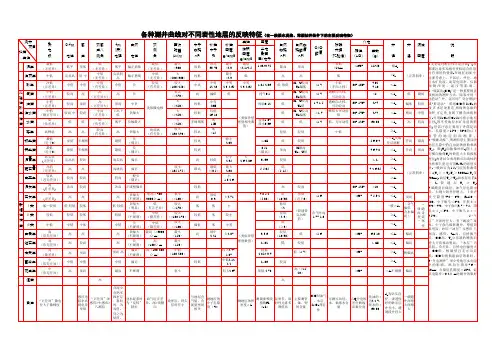

一、测井曲线的识别微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。
微电极常用于判断砂岩渗透性和薄层划分。
感应—八侧向测井用于判定砂岩的含油水层性能。
四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。
它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。

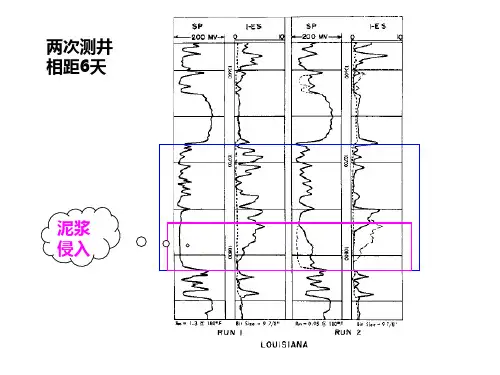

1、微电极测井大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。
泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。
冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米。
测井曲线1. 什么是测井曲线？测井曲线是指在地质勘探和石油工程中利用测井资料绘制出来的曲线图。
测井曲线能够反映地下地层的各种属性和特征，如岩性、含油气性、含水性、孔隙度等。
通过观察和分析测井曲线，可以判断地层的储集条件和物性参数，为地质勘探和油气开发提供重要的信息和依据。
2. 测井曲线的种类目前常见的测井曲线主要有以下几种：2.1 自然伽马测井曲线（GR）自然伽马测井曲线（Gamma Ray log）是一种常用的测井曲线。
它通过测量地下岩石自然辐射所产生的伽马射线强度，来表征地层的放射性特性。
GR曲线对比度较高，可以用于识别各种不同富含放射性矿物的地层，如砂岩、页岩、煤层等。
2.2 阻抗测井曲线（AI、RI）阻抗测井曲线（Acoustic Impedance log）是通过测量地层中声波的传播速度以及密度，来计算岩石的声阻抗。
阻抗测井曲线能够提供地层的弹性参数信息，对岩石的孔隙度、含油气性等特征有很好的反映。
常见的阻抗测井曲线有AI（Acoustic Impedance）曲线和RI（Reflection Index）曲线。
2.3 电阻率测井曲线（ILD、LLD）电阻率测井曲线（Resistivity log）是通过测量地层中岩石对电流的阻抗大小，来估算地层的电阻率。
电阻率测井曲线能够反映地层中的含水性和含油气性等特征，对于区分油层、水层和岩石层有很大的帮助。
常用的电阻率测井曲线有ILD （Induction Laterolog Deep）曲线和LLD（Laterolog Laterolog Deep）曲线。
2.4 速度测井曲线（DT、VS）速度测井曲线（Velocity log）是测量地下岩石中声波传播速度的测井曲线。
速度测井曲线可以提供地层介质的声速信息，对于预测地层的物态和孔隙度等参数有很大的帮助。
常见的速度测井曲线有DT（Delta-T）曲线和VS（Shear Wave Velocity）曲线。

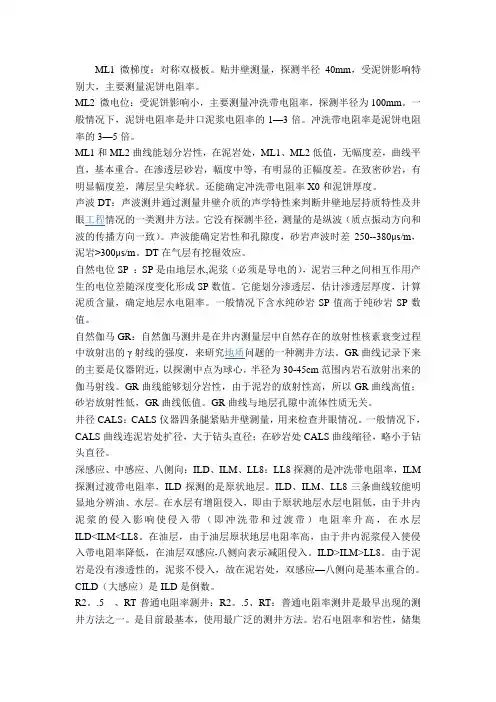

ML1 微梯度：对称双极板。
贴井壁测量，探测半径40mm，受泥饼影响特别大，主要测量泥饼电阻率。
ML2 微电位：受泥饼影响小，主要测量冲洗带电阻率，探测半径为100mm。
一般情况下，泥饼电阻率是井口泥浆电阻率的1—3倍。
冲洗带电阻率是泥饼电阻率的3—5倍。
ML1和ML2曲线能划分岩性，在泥岩处，ML1、ML2低值，无幅度差，曲线平直，基本重合。
在渗透层砂岩，幅度中等，有明显的正幅度差。
在致密砂岩，有明显幅度差，薄层呈尖峰状。
还能确定冲洗带电阻率X0和泥饼厚度。
声波DT：声波测井通过测量井壁介质的声学特性来判断井壁地层持质特性及井眼工程情况的一类测井方法。
它没有探测半径，测量的是纵波（质点振动方向和波的传播方向一致）。
声波能确定岩性和孔隙度，砂岩声波时差250--380μs/m，泥岩>300μs/m。
DT在气层有挖掘效应。
自然电位SP ：SP是由地层水,泥浆（必须是导电的），泥岩三种之间相互作用产生的电位差随深度变化形成SP数值。
它能划分渗透层，估计渗透层厚度，计算泥质含量，确定地层水电阻率。
一般情况下含水纯砂岩SP值高于纯砂岩SP数值。
自然伽马GR：自然伽马测井是在井内测量层中自然存在的放射性核素衰变过程中放射出的γ射线的强度，来研究地质问题的一种测井方法。
GR曲线记录下来的主要是仪器附近，以探测中点为球心，半径为30-45cm范围内岩石放射出来的伽马射线。
GR曲线能够划分岩性，由于泥岩的放射性高，所以GR曲线高值；砂岩放射性低，GR曲线低值。
GR曲线与地层孔隙中流体性质无关。
井径CALS：CALS仪器四条腿紧贴井壁测量，用来检查井眼情况。
一般情况下，CALS曲线连泥岩处扩径，大于钻头直径；在砂岩处CALS曲线缩径，略小于钻头直径。
深感应、中感应、八侧向：ILD、ILM、LL8：LL8探测的是冲洗带电阻率，ILM 探测过渡带电阻率，ILD探测的是原状地层。
ILD、ILM、LL8三条曲线较能明显地分辨油、水层。
利用测井资料判断岩性及油气水层一、普遍电阻率测井（双侧向、三侧向、2.5m、4.0m、七侧向、微电极）1、基本原理：电阻率测井是由一个供电电极或多个供电电极供给低频或较低频电流I，当电流通过地层时，用另外的测量电极测量电位U，利用Ra＝K U/I K：电极系数Ra：视电阻率U：电位I：电流2、应用（1）求地层电阻率利用微球形聚焦、微电极，求取冲洗带电阻率。
利用浅侧向、2.5m求取侵入带电阻率。
利用深侧向、4.0m求取原状地层电阻率。
（2）确定岩性界面：利用微球形聚焦、微电极划分界面，界面划在曲线最陡或半幅点处。
利用侧向划分界面，界面可划在曲线半幅点处。
利用2.5m划分界面，顶界划在极小值，底界划在极大值。
（3）判断岩性泥岩：低电阻，微球形聚焦、微电极、双侧向基本重合，2.5m、4.0m平直。
灰质岩：高阻，微球形聚焦，微电极、双侧向基本重合，2.5m、4.0m都高。
盐膏岩：电阻特别高，井径规则时深侧向>浅侧向＞微球聚焦。
4.0m＞2.5m>微电极。
页岩、油页岩：高阻，井径规则时微球、双侧向基本重合，4.0m、2.5m、微电极基本重合。
（4）判断油气水层①油气层：高阻,A、Rmf>Rw ，增阻侵入，随探测深度增加电阻率降低。
Rmf――泥浆滤液电阻率，Rw――地层水电阻率。
B、Rmf<Rw ，减阻侵入，随电探测深度增加电阻率增加。
②水层：低阻A、Rmf>Rw，增阻侵入，R深＜R浅。
B、Rmf<Rw，减阻侵入，R深＞R浅。
C、Rmf≈Rw，则R深≈R浅。
R深――深电极R浅――浅电极（5）识别裂缝发育带碳酸盐岩剖面裂缝发育带，在高阻中找低阻。
二、感应测井1、基本原理感应测井是测量地层的电导率。
它是由若干个同轴线围组成的－组发射线圈和一组接受线围的复合线圈系。
测井方法总结总共学习的测井方法有：普通电阻率测井（包括梯度电极系、电位电极系、微电极测井）、深浅三侧向、深浅双侧向、微侧向、邻近侧向、微球形聚焦、感应测井、自然电位、声波时差、自然伽马和自然伽马能谱、放射性同位素测井、密度测井和岩性密度测井、中子测井、地层倾角测井、成像测井。
梯度电极系曲线特征：1、曲线为非对称曲线，顶部梯度电极系的视电阻率曲线在高阻层顶部出现极大值，在高阻层底部（距界面一个电极距）出现极小值；底部梯度电极系的视电阻率在高阻层底部出现极大值，在高阻层顶部（距界面一个电极距）出现极小值。
2、厚地层（参考仪器电极距），地层中部的测量值接近地层电阻率；3、随地层厚度的减小，围岩电阻率的影响增加，测量结果偏离实际值。
地层越薄，围岩影响越大。
电位电极系曲线特征：1、曲线为对称曲线2、视电阻率曲线在地层中部取得极值。
当h>L(电极距)时，随地层厚度增加，地层中部的Ra 接近地层的真电阻率。
3、在地层界面处，出现了一个小平台，其中点对应地层界面。
视电阻率曲线应用：1、划分岩性由不同岩性的地层，其电阻率不同，因此，可以根据视电阻率曲线划分不同岩性的地层。
2、确定地层的真电阻率Rt3、求地层孔隙度、地层水电阻率及含油饱和度.4、比较电极距不同的电极系测量曲线，可确定地层的侵入特征.在条件许可的情况下，可确定孔隙流体性质。
微电极测井曲线特征：1、渗透层两条曲线不重合，微梯度小于微电位，出现正幅差。
2、泥岩段两条曲线重合，读数低3、致密灰岩幅度高呈锯齿状，有幅度不大的正或负的幅度差4、生物灰岩读数高，正幅差大5、孔隙性、裂缝性石灰岩，读数低，有明显幅度差微电极测井曲线应用：1、划分岩性剖面2、确定岩层界面，曲线纵向分层能力强，划分薄层及薄夹层好3、确定含油砂岩有效厚度4、确定井径扩大段5、确定冲洗带电阻率Rxo和泥饼厚度hmc普通电阻率测井仪在井内产生的电场为发散的直流电场，当井内泥浆的矿化度高或井剖面为高阻地层时，井眼分流作用大，测量值与地层电阻率间的误差增大。
一、介绍测井曲线的用途- 二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。
⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。
⑶标准水层其电阻率接近于同井段的泥岩。
在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。
2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。
⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。
声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。
⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。
十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。
⑵感应曲线上在油水界面上幅度变化特别明显。
⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。
⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。
⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。
2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。
⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。
3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。
⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。
⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。
