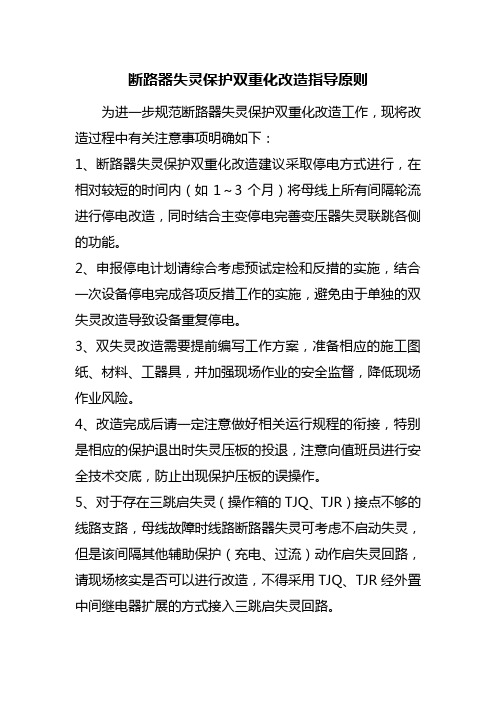

断路器失灵保护双重化改造指导原则

断路器失灵保护双重化改造指导原则为进一步规范断路器失灵保护双重化改造工作，现将改造过程中有关注意事项明确如下：1、断路器失灵保护双重化改造建议采取停电方式进行，在相对较短的时间内（如1～3个月）将母线上所有间隔轮流进行停电改造，同时结合主变停电完善变压器失灵联跳各侧的功能。

2、申报停电计划请综合考虑预试定检和反措的实施，结合一次设备停电完成各项反措工作的实施，避免由于单独的双失灵改造导致设备重复停电。

3、双失灵改造需要提前编写工作方案，准备相应的施工图纸、材料、工器具，并加强现场作业的安全监督，降低现场作业风险。

4、改造完成后请一定注意做好相关运行规程的衔接，特别是相应的保护退出时失灵压板的投退，注意向值班员进行安全技术交底，防止出现保护压板的误操作。

5、对于存在三跳启失灵（操作箱的TJQ、TJR）接点不够的线路支路，母线故障时线路断路器失灵可考虑不启动失灵，但是该间隔其他辅助保护（充电、过流）动作启失灵回路，请现场核实是否可以进行改造，不得采用TJQ、TJR经外置中间继电器扩展的方式接入三跳启失灵回路。

6、对于存在三跳启失灵（操作箱的TJR）接点不够的主变支路，母线故障时主变断路器失灵必须启动失灵，请及时申报项目更换整个操作箱，并完成相应三跳启失灵回路的整改（采用南网新220kV母线失灵保护技术规范的装置，主变启动失灵回路可不接TJR接点）。

7、线路的失灵启动回路要按照分相启动原则接入母线失灵保护装置，防止单相故障线路保护动作接点返回不可靠且其它相电流满足失灵电流条件，而导致的失灵误动。

注意在现场改接线的过程中要在母差失灵启动端子处将原有的分相启动与三相启动的短接片断开，防止失灵的误动作。

8、通过母线失灵保护装置联跳主变各侧开关时，失灵联跳动作时间已在母线失灵保护装置中整定，请核实失灵联跳出口接点接入主变非电量保护时采用的是瞬时动作接点还是延时开入接点。

优先考虑采用瞬时动作接点完成联跳各侧开关，若无瞬时动作接点而采用非电量延时跳闸开入方式时，要通知地调注意对非电量保护装置中延时开入时间的整定。

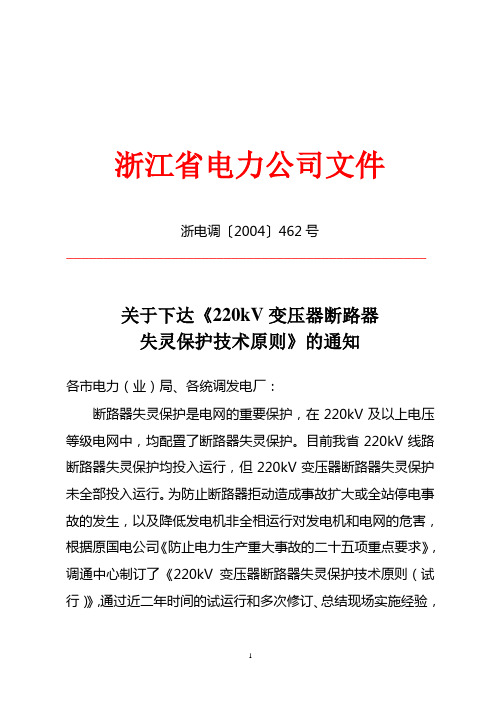

浙江省电力公司文件浙电调〔2004〕462号________________________________________________关于下达《220kV变压器断路器失灵保护技术原则》的通知各市电力（业）局、各统调发电厂：断路器失灵保护是电网的重要保护，在220kV及以上电压等级电网中，均配置了断路器失灵保护。

目前我省220kV线路断路器失灵保护均投入运行，但220kV变压器断路器失灵保护未全部投入运行。

为防止断路器拒动造成事故扩大或全站停电事故的发生，以及降低发电机非全相运行对发电机和电网的危害，根据原国电公司《防止电力生产重大事故的二十五项重点要求》，调通中心制订了《220kV变压器断路器失灵保护技术原则（试行）》，通过近二年时间的试运行和多次修订、总结现场实施经验，现将《220kV变压器断路器失灵保护技术原则》正式下发，凡我省220kV新建、扩建和技改等工程均应遵照执行。

对已投产运行设备的220kV变压器断路器失灵保护改造和投跳按以下原则实施：1.各单位应在2004年4月底前完成本单位220kV变压器断路器失灵保护改造方案及投跳计划的编制，并将改造方案（附简图）及投跳计划报送省调继电保护科。

2.对于符合技术原则要求的220kV变压器断路器失灵保护应在2004年6月底前全部投跳。

投跳前应对变压器失灵保护进行一次全面检查和试验，并核对保护定值，确保失灵保护正确、可靠。

3.对于不符合技术原则要求的220kV变压器断路器失灵保护必须尽快落实资金进行改造，并要求在2004年12月底前完成并投跳。

4.各单位在220kV变压器断路器失灵保护投跳前，应及时将变压器保护整定单报送省调继保科备案，并得到省调调度员的许可后方可投入。

各单位在投入220kV变压器断路器失灵保护后，要进一步加强对失灵保护系统的运行维护和管理，提高失灵保护的正确动作率，防止失灵保护发生误动和拒动。

附件：220kV变压器断路器失灵保护技术原则二○○四年四月二十日主题词：变压器保护技术通知抄送：浙江省火电建设公司、浙江省送变电工程公司、浙江省电力试验研究所、浙江省电力设计院、浙江省能源集团有限公司。

继电保护双重化二次回路设计原则分析摘要：随着电力行业的迅猛发展，我国的继电保护工作受到了越来越多人的关注，一旦电力出现问题，就无法保证可持续供电，不利于百姓生活。

本文就针对我国对继电保护装置双重化配置的规定，提出实际设计工作中，继电保护双重化设计必须遵循相互独立的重要原则。

即二次回路需相互独立，以电流电压、出口跳闸等回路的设计为例，列举实际工程中容易忽略二次回路需相互独立的地方，进一步论证二次回路相互独立的重要性，从而保证电力的持续供应。

关键词：电力系统继电保护；二次回路；电压互感器；电流互感器；相互独立随着电网规模的不断扩大,对供电可靠性的要求也不断提高。

继电保护装置在确保电网安全稳定运行中发挥着越来越重要的作用,单一的继电保护配置已较难满足系统保护的要求,继电保护装置双重化配置可以防止因保护装置拒动而导致的系统事故,又可大大减少由于保护装置异常、检修等原因造成的一次设备停运现象,是保证电网安全运行的重要措施。

实际运行中,若要使继电保护装置双重化配置真正发挥出应有的功能,除选用安全性高的继电保护装置外,还应遵循双重保护装置的配置及接线必须相互独立的重要原则。

一、电力系统继电保护反事故措施内容的概述对继电保护装置双重化配置有如下几点要求:第一，每套完整、独立的保护装置应能处理可能发生的所有类型的故障。

任何2套保护装置之间不应有任何电气联系,充分考虑到运行和检修时的安全性,当一套保护装置退出时,不应影响另一套保护装置的运行。

第二，每套保护装置的交流电压、交流电流应分别取自电压互感器和电流互感器互相独立的绕组,其保护范围应交叉重叠,避免死区。

第三，为与保护装置双重化配置相适应,应优先选用具备双跳闸线圈机构的断路器,断路器与保护装置配合的相关回路,如断路器、隔离开关的辅助接点等均应遵循相互独立的原则,按双重化配置。

每套保护装置应分别动作于断路器的1组跳闸线圈。

因此，二次回路相互独立是双重化配置的重要原则,是提高继电保护装置可靠性、防止双套保护装置拒动、发挥双套保护装置正常作用的有效手段。

什么是断路器失灵保护_断路器失灵保护原理断路器失灵保护的定义什么是断路器失灵保护？其实断路器失灵保护就是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

在110kV及以上电压等级的发电厂和变电所中，当输电线路、变压器或母线发生短路，在保护装置动作于切除故障时，肯能伴随故障元件的断路器拒动，也即发生了断路器的失灵故障。

产生断路器失灵故障的原因是多方面的，如断路器跳闸线圈短线，断路器的操动机构失灵等。

高压电网的断路器和保护装置，都应具有一定的后备作用，以便在断路器或保护装置失灵时，仍能有效切除故障。

相邻元件的远后备保护方案是最简单合理的后备方式，既是保护据动的后备，又是断路器拒动的后备。

但是在高压电网中，由于各电源支路的助增作用，实现上述后备方式往往有较大困难（灵敏度不够），而且由于动作时间较长，易造成事故范围的扩大，甚至引起系统失稳而瓦解。

有鉴于此，电网中枢地区重要的220kV 及以上主干线路，系统稳定要求必须装设全线速动保护时，通常可装饰两套独立的全线速动主保护（即保护的双重化），以防保护装置的拒动；对于断路器的拒动，则专门装设断路器失灵保护。

断路器失灵保护原理断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。

在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。

失灵保护由电压闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。

启动回路是保证整套保护正确工作的关键之一，必须安全可靠，应实现双重判别，防止单一条件判断断路器失灵，以及因保护触点卡涩不返回或误碰、误通电等造成的误启动。

220kV变压器断路器失灵联跳各侧回路分析及整改措施摘要：通过对目前我局220kV主变压器失灵联跳各侧开关回路的专项调查和分析，结合反事故措施要求，提出规范、统一的220kV主变失灵联跳各侧开关保护回路，并采取防止失灵保护回路不正确动作的措施。

关键词：主变；失灵；联跳；改造引言断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除母联断路器，然后动作于断开与拒动在同一母线上的所有电源支路的断路器，同时还应根据运行方式来选定跳闸方式，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成故障元件的严重烧损和电网的崩溃瓦解事故。

220kV主变压器失灵保护的二次回路结线复杂，涉及面广，动作后果影响大。

因为失灵保护回路的复杂多样，难于维护、管理，失灵保护时常出现不正确动作的现象，破坏电网的安全运行。

随着电网容量的不断增大和电网间联系日趋紧密复杂，保证电网的安全运行就更加重要，超高压电力系统中继电保护的拒动给电网带来的危害越来越大，电力系统运行中的任一电力设备均应处在保护范围中，并设有后备保护措施。

对于220kV及以上断路器，必须采用失灵保护作为近后备保护。

但纵观系统中失灵保护运行情况，其误动的次数较多，究其原因，往往是断路器失灵保护中的启动回路存在较多的问题，导致失灵保护易误动。

根据《广东省电力系统继电保护反事故措施》（以下简称：07版反措），220kV及以上母线应采用双重化保护配置，对满足双重化要求的220kV母线差动保护，应采用母线保护装置内部的失灵电流判别功能；线路支路应设置分相和三相跳闸启动失灵开入回路，元件支路应设置三相跳闸启动失灵开入回路。

即新的母线保护，按目前最新配置要求按间隔区分失灵，并且失灵保护电流判据与母差共用。

本文以220kV变电站为例，分析220kV主变压器保护按双重化微机型保护配置，220kV母差保护按微机型保护配置下考虑；同时断路器以分相动作的断路器为例（目前实际主变220kV侧断路器多为分相断路器）；对主变压器断路器失灵保护启动回路回路进行具体分析，结合常规双母线断路器启动失灵保护二次回路的缺点，提出220kV主变失灵联跳各侧开关整改方案及实施过程中注意事项。

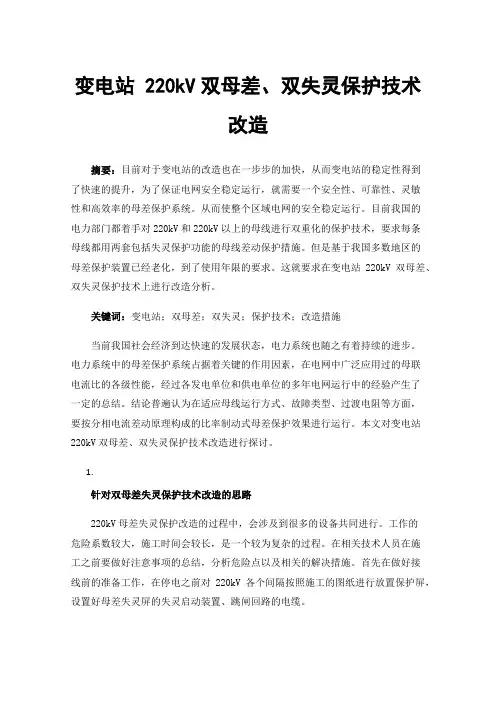

220kV母差失灵保护双重化改造技术方案的分析摘要：我国各地电力部门都开始要求220k V及以上母线采用双重化保护配置, 且每条母线应采用两套含失灵保护功能的母线差动保护, 而由于我国多数地方的220k V母差保护装置都已经达到了改造年限, 这就使得本文就220k V母差失灵保护双重化改造技术方案分析展开的研究具备着较强的现实意义。

关键词：220kv；母差失灵；双重化；改造技术1. 改造前基本情况为了较为深入完成本文就220k V母差失灵保护双重化改造技术方案分析展开的研究, 笔者选择了某地1982年投产的变电站作为研究对象, 该变电站拥有双母线方式的220k V主变压器3台, 出线数为12, 而由于这样投入生产较早的变电站开始不能满足附近供电需求, 当地电力部门对该变电站的母线保护也提出了更高的要求, 于是笔者对该变电站进行了220k V母差失灵保护双重化改造。

2. 改造方案的确立结合上文中笔者对某地原断路器失灵保护和母差保护的简单描述, 我们就可以进行220k V母差失灵保护双重化改造技术方案的确定, 结合相关文献资料与自身调查, 本文将这一技术方案确定环节划分为改造原则与改造技术方案确定两部分。

2.1 改造原则考虑到220k V母差失灵保护双重化改造需要涉及众多横向与纵向二次回路, 在安全第一的指导思想下, 笔者确定了确保母线设备在母差失灵功能条件下运行、采用各支路间隔轮流停电的方式进行具体改造施工、保证非计划停运时间不超过4h、做好全职监护工作, 这样才能够保证220k V母差失灵保护双重化改造的高质量、高效率实现。

2.2 改造技术方案确定结合刚刚提到的改造原则, 我们就可以进行具体的220k V母差失灵保护双重化改造技术方案确定, 而参考我国有关变电设备的规定与各地对提出的相关新要求, 我们需要保证220k V母差失灵保护双重化改造采用套保护措施、保证母差保护的继电器和刀闸触点相互独立、做好母差保护装置与互感电流器的两次绕组处理。

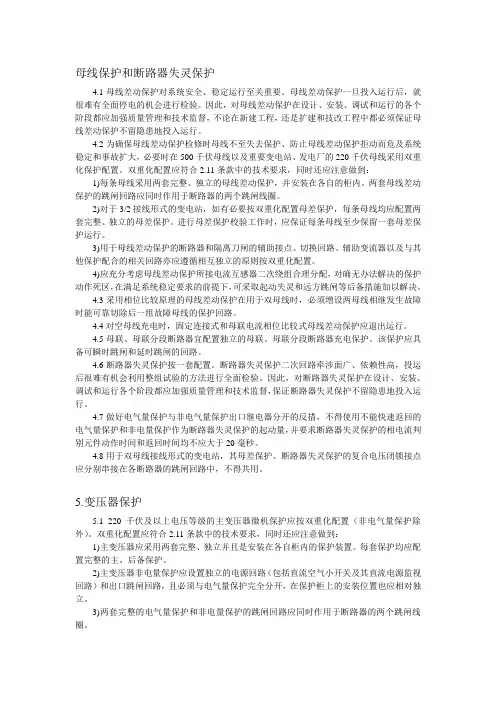

母线保护和断路器失灵保护4.1母线差动保护对系统安全、稳定运行至关重要。

母线差动保护一旦投入运行后，就很难有全面停电的机会进行检验。

因此，对母线差动保护在设计、安装、调试和运行的各个阶段都应加强质量管理和技术监督，不论在新建工程，还是扩建和技改工程中都必须保证母线差动保护不留隐患地投入运行。

4.2为确保母线差动保护检修时母线不至失去保护、防止母线差动保护拒动而危及系统稳定和事故扩大，必要时在500千伏母线以及重要变电站、发电厂的220千伏母线采用双重化保护配置。

双重化配置应符合2.11条款中的技术要求，同时还应注意做到：1)每条母线采用两套完整、独立的母线差动保护，并安装在各自的柜内。

两套母线差动保护的跳闸回路应同时作用于断路器的两个跳闸线圈。

2)对于3/2接线形式的变电站，如有必要按双重化配置母差保护，每条母线均应配置两套完整、独立的母差保护。

进行母差保护校验工作时，应保证每条母线至少保留一套母差保护运行。

3)用于母线差动保护的断路器和隔离刀闸的辅助接点、切换回路、辅助变流器以及与其他保护配合的相关回路亦应遵循相互独立的原则按双重化配置。

4)应充分考虑母线差动保护所接电流互感器二次绕组合理分配，对确无办法解决的保护动作死区，在满足系统稳定要求的前提下，可采取起动失灵和远方跳闸等后备措施加以解决。

4.3采用相位比较原理的母线差动保护在用于双母线时，必须增设两母线相继发生故障时能可靠切除后一组故障母线的保护回路。

4.4对空母线充电时，固定连接式和母联电流相位比较式母线差动保护应退出运行。

4.5母联、母联分段断路器宜配置独立的母联、母联分段断路器充电保护。

该保护应具备可瞬时跳闸和延时跳闸的回路。

4.6断路器失灵保护按一套配置。

断路器失灵保护二次回路牵涉面广、依赖性高，投运后很难有机会利用整组试验的方法进行全面检验。

因此，对断路器失灵保护在设计、安装、调试和运行各个阶段都应加强质量管理和技术监督，保证断路器失灵保护不留隐患地投入运行。

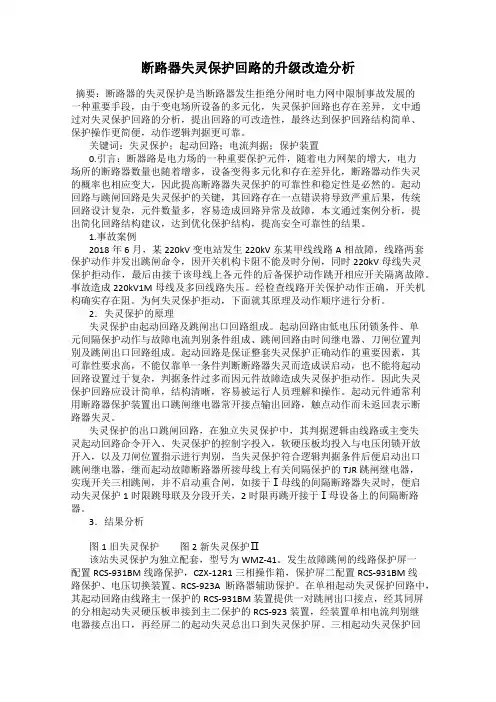

断路器失灵保护回路的升级改造分析摘要：断路器的失灵保护是当断路器发生拒绝分闸时电力网中限制事故发展的一种重要手段，由于变电场所设备的多元化，失灵保护回路也存在差异，文中通过对失灵保护回路的分析，提出回路的可改造性，最终达到保护回路结构简单、保护操作更简便，动作逻辑判据更可靠。

关键词：失灵保护；起动回路；电流判据；保护装置0.引言：断器路是电力场的一种重要保护元件，随着电力网架的增大，电力场所的断路器数量也随着增多，设备变得多元化和存在差异化，断路器动作失灵的概率也相应变大，因此提高断路器失灵保护的可靠性和稳定性是必然的。

起动回路与跳闸回路是失灵保护的关键，其回路存在一点错误将导致严重后果，传统回路设计复杂，元件数量多，容易造成回路异常及故障，本文通过案例分析，提出简化回路结构建议，达到优化保护结构，提高安全可靠性的结果。

1.事故案例2018年6月，某220kV变电站发生220kV东某甲线线路A相故障，线路两套保护动作并发出跳闸命令，因开关机构卡阻不能及时分闸，同时220kV母线失灵保护拒动作，最后由接于该母线上各元件的后备保护动作跳开相应开关隔离故障。

事故造成220kV1M母线及多回线路失压。

经检查线路开关保护动作正确，开关机构确实存在阻。

为何失灵保护拒动，下面就其原理及动作顺序进行分析。

2．失灵保护的原理失灵保护由起动回路及跳闸出口回路组成。

起动回路由低电压闭锁条件、单元间隔保护动作与故障电流判别条件组成、跳闸回路由时间继电器、刀闸位置判别及跳闸出口回路组成。

起动回路是保证整套失灵保护正确动作的重要因素，其可靠性要求高，不能仅靠单一条件判断断路器失灵而造成误启动，也不能将起动回路设置过于复杂，判据条件过多而因元件故障造成失灵保护拒动作。

因此失灵保护回路应设计简单，结构清晰，容易被运行人员理解和操作。

起动元件通常利用断路器保护装置出口跳闸继电器常开接点输出回路，触点动作而未返回表示断路器失灵。

失灵保护的出口跳闸回路，在独立失灵保护中，其判据逻辑由线路或主变失灵起动回路命令开入、失灵保护的控制字投入，软硬压板均投入与电压闭锁开放开入，以及刀闸位置指示进行判别，当失灵保护符合逻辑判据条件后便启动出口跳闸继电器，继而起动故障断路器所接母线上有关间隔保护的TJR跳闸继电器，实现开关三相跳闸，并不启动重合闸，如接于Ⅰ母线的间隔断路器失灵时，便启动失灵保护1时限跳母联及分段开关，2时限再跳开接于Ⅰ母设备上的间隔断路器。

分析500kV变电站主变保护的双重化策略摘要：本文对500kV变电站主变保护双重化保护系统设计的系统选型、自动化原则等方面进行探讨，分析其对提高电网安全运行水平所起的重要作用。

关键词：500kV变电站；主变保护；双重保护变电站作为电力系统的重要组成部分，为了保障变电站的安全稳定运行，对变电站主变压器进行双重化保护配置成为必须遵循的原则。

本文重点分析500kV变电站主变保护的双重化策略。

一、500kV变电站主变保护双重化保护原理为确保500kV变电站主变压器的安全，对重要的线路和设备必须坚持设立两套互相独立的主保护的原则，并且两套保护最好为不同原理和不同厂家的产品，同时对重要元件还应充分考虑后备保护的设置。

（一）主保护500kV变电站主变采用两种不同原理的差动保护作为主保护，以保护变压器绕组及其引出线的相间短路故障。

两套保护交直流回路彻底独立，每套保护装置交流电流引入为主后合一，其保护范围应交叉重迭，避免死区。

比率制动式差动保护能够反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障，保护采用二次谐波制动原理，用以躲过变压器空投时的励磁涌流进而避免保护误动。

当任一相差动电流大于差流速断整定值时瞬时动作于出口，实施差流速断保护。

正常情况下监视各相差流，如果任一相差流大于越限启动门槛，启动继电器，实施差流越限启动。

（二）相间短路后备保护相间短路后备保护作为变压器相间短路故障和相邻元件的后备保护，在高压侧和中压侧可装设阻抗保护装置和复合电压闭锁过流保护装置，在低压侧装设电流速断和复合电压闭锁过流保护装置等。

复合电压过流保护作为变压器或选相元件的后备保护，过流启动值可配置为多段，每段可配置不同的时限。

若过流保护满足灵敏度要求，可将“复合电压投退控制”整定为“0”，将“复合电压启动”功能退出，则配置为单纯的过流保护。

保护一般设置两段定值，每段的电流、电压和时限均可单独整定。

（三）单相接地保护在变压器的高压侧和中压侧均装设有单相接地保护装置，以保护变压器高压绕组和中压绕组的单相接地故障，装设两套相互独立的零序电流、零序电压和间隙零序电流等保护装置。

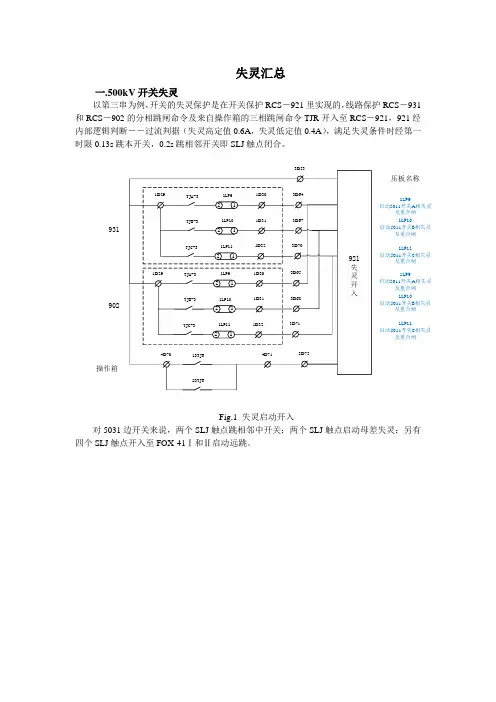

失灵汇总一.500kV开关失灵以第三串为例，开关的失灵保护是在开关保护RCS－921里实现的，线路保护RCS－931和RCS－902的分相跳闸命令及来自操作箱的三相跳闸命令TJR开入至RCS－921，921经内部逻辑判断――过流判据（失灵高定值0.6A，失灵低定值0.4A），满足失灵条件时经第一时限0.13s跳本开关，0.2s跳相邻开关即SLJ触点闭合。

931 9021LP9启动5011开关A相失灵及重合闸1LP10启动5011开关B相失灵及重合闸1LP11启动5011开关C相失灵及重合闸1LP9启动5011开关A相失灵及重合闸1LP10启动5011开关B相失灵及重合闸1LP11启动5011开关C相失灵及重合闸压板名称操作箱Fig.1 失灵启动开入对5031边开关来说，两个SLJ触点跳相邻中开关；两个SLJ触点启动母差失灵；另有四个SLJ触点开入至FOX-41Ⅰ和Ⅱ启动远跳。

5031 断路器保护5032 操作箱压板名称3LP8 5032开关跳闸Ⅰ3LP17启动光纤接口二命令8发信Ⅱ3LP9 5032开关跳闸Ⅱ3LP10 启动1M 母差Ⅰ失灵3LP11 启动1M 母差Ⅱ失灵3LP14启动光纤接口一命令7发信Ⅰ3LP15启动光纤接口一命令8发信Ⅰ3LP16启动光纤接口二命令7发信ⅡFig.2 5031边开关失灵出口对5033边开关来说，两个SLJ 触点跳相邻中开关；两个SLJ 触点启动母差失灵；另有一个SLJ 触点开入至主变保护C 屏，借助RCS-974的压力释放跳闸继电器J8联跳主变三侧。

5033 断路器保护5032 操作箱压板名称3LP8 5032开关跳闸Ⅰ3LP9 5032开关跳闸Ⅱ3LP10 启动2M 母差Ⅰ失灵3LP11 启动2M 母差Ⅱ失灵3LP12 失灵联跳主变三侧Fig.3 5033边开关失灵出口对5032中开关来说，两个SLJ 触点跳相邻5031边开关；两个SLJ 触点跳相邻5033边开关；一个SLJ 触点与5033的SLJ 触点并联开入至主变保护C 屏，实现联跳主变三侧；另有四个SLJ 触点开入至FOX-41Ⅰ和Ⅱ启动远跳。
