PZ30安装使用说明书PZ30模数化终端组合电器（配电箱）安装使用说明书S02.SM 12008-4-2上海西屋成套设备有限公司目录1概述…………………………………………… (1)2引用文件…………………………………………… (1)3使用环境条件…………………………………………… (1)4技术参数…………………………………………… (1)5产品型号的组成及含义…………………………………………… (2)5.1产品全型号组成…………………………………………… (2)5.2 装置中元器件代码含义……………………………………………PZ30模数化终端组合电器（配电箱）安装使用说明书1 概述PZ30模数化终端组合电器（配电箱）适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流250A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。
PZ30模数化终端组合电器（配电箱）有嵌入式和悬挂式安装方式，适用于建筑物的不同部位。
内部器件通用型强，变换方便，可满足现场施工的适应型配置和后期调整。
2 引用文件PZ30模数化终端组合电器（配电箱）遵循并符合以下国家标准的要求：GB 7251.3—1997 对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求GB 4208—1993 外壳防护等级（IP代码）JB/T 7121—1993 模数化终端组合电器箱内各电器元件均符合各自的标准。
3 使用环境条件a) 周围空气温度-25℃～40℃。
b) 海拔不超过1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d) 湿度条件如下：——在24h内测得的相对湿度的平均值不超过95%；e) 地震烈度不超过8度当使用条件不同或有特殊要求时需与制造厂协商4 技术参数PZ30模数化终端组合电器（配电箱）技术参数见表1。
表1 技术参数5 产品型号的组成及含义5.1 产品全型号组成产品全型号组成如下：P Z 3- □□□ / □ - □ - □输出元器件代号中间元器件代码输入元器件代码回路数 安装方式： 嵌入式R ，悬挂式X输出电路连接方式：插座输出Z ，接线输出不标 设计序号 模数化终端组合电器5.2 装置中元器件代码含义装置中元器件代码含义见表2。
pz30箱参考尺寸乐清市金民电气成套厂 PZ30配电箱PZ30系列型号箱体尺寸(cm) 高×宽×深装箱数(只/箱)PZ30-2 11X16X8 70PZ30-4 15X17X8 64PZ30-6 20X21X9 36PZ30-8 23X24X9 36PZ30-10 28X28X9 30PZ30-12 28X31X9 28PZ30-15 28X37X9 24PZ30-18 28X42X9 20PZ30-20 28X46X9 14PZ30-24 47X21X9 12PZ30-30 47X37X9 10PZ30-36 47X42X9 8PZ30-40 47X46X9 4PZ30-45 58X37X9 4PZ30-54 39X63X9 4PZ30-60 47X67.5X9 4 PZ30模数化终端组合电器是一种安装模数为9mm终端电器的装置，它适用于交流50HZ，额定电压220V与380V的住宅、车站、商业网和工矿企业的配电中作为对用电设备进行控制，对过载、短路、过电压和漏电超保护作用的一种成套装置。
PZ30X模数化终端组合电器分明装，暗装两种类型。
型号箱体尺寸(CM) 高×宽×深装箱数(只/箱)PZ30-2 11X16X8 70PZ30-4 15X17X8 64PZ30-6 20X21X9 36PZ30-8 23X24X9 36PZ30-10 28X28X9 30PZ30-12 28X31X9 28PZ30-15 28X37X9 24PZ30-18 28X42X9 20PZ30-20 28X46X9 14PZ30-24 47X21X9 12PZ30-30 47X37X9 10PZ30-36 47X42X9 8PZ30-40 47X46X9 4PZ30-45 58X37X9 4PZ30-54 39X63X9 4PZ30-60 47X67.5X9 4JXF1挂墙式控制箱(防护箱)型号箱体尺寸(mm) 高×宽×深 JXF1-2525/14 250×250×140 JXF1-3025/14 300×300×140 JXF1-3025/18 300×300×180 JXF1-3030/14 300×300×140 JXF1-3030/20 300×300×200 JXF1-4030/14 300×400×140 JXF1-4030/20300×400×200 JXF1-5040/14 400×500×140 JXF1-5040/20 400×500×200 JXF1-5040/23 400×500×230 JXF1-6040/14 400×600×140 JXF1-6040/20400×600×200 JXF1-6040/23 400×600×230 JXF1-6050/14 500×600×140JXF1-6050/20 500×600×200 JXF1-6050/23 500×600×230 JXF1-7050/16500×700×160 JXF1-7050/20 500×700×200 JXF1-7050/25 500×700×250JXF1-8060/20 600×800×200 JXF1-8060/25 600×800×250 JXF1-10080/20800×1000×200 JXF1-10080/25 800×1000×250 JXF1-10080/30 800×1000×300 JM动力箱型号规格箱体尺寸(mm) 高×宽×深装箱数(只/箱)20X30X16 200X300X160 2025X30X16 250X300X160 20 JM动力箱 30X40X17 300X400X170 1035X45X18 350X450X180 540X50X18 400X500X180 545X55X18 450X550X180 550X60X18 500X600X180 550X70X18 500X700X180 360X70X18 600X700X180 360X80X18 600X800X180 270X80X18 700X800X180 280X100X18 800X1000X180 2动力配电箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱，由于箱体的尺寸规格多样根据安装元件的尺寸大小可任意选择箱体使结构达到完美的组合。
配电箱技术条件PZ30本技术条件规定了组合电器箱的使用条件、结构和性能要求、试验和检验规则等内容。
该技术条件适用于交流50Hz，额定电压380/220V和其它低压组合电器，可作为用户终端的组合电器。
其额定电流一般不超过250A。
对于某些特殊用途的组合电器，除符合本技术条件有关要求外，其特殊要求应由用户与制造厂协商。
本标准采用的定义符合GB/T 2900.18和GB/T 7251.PZ30组合电器箱的型号说明为：PZ 30，其中“PZ”表示设计序号，30代表XXX。
该组合电器的额定工作电压为380/220V，额定绝缘电压为400V，额定电流和短时耐受电流能力为100A/6000A，主开关的分断能力为6000A。
该组合电器箱包括以下额定电流档的产品：80、63、50、40、32、25、20A。
在正常使用条件下，该组合电器箱应满足相关要求。
同时，本技术条件引用了GB7251.1-7251.3-/T -/T.1-2006等标准。
对于注日期的引用文件，其随后所有的修改单或修订版不适用于本技术条件，但鼓励使用最新版本。
对于不注日期的引用文件，其最新版本适用于本技术条件。
1.周围环境条件组合电器应在周围空气温度不超过40℃且24小时内平均温度不超过35℃的条件下使用。
周围空气温度不低于-5℃，相对湿度在最高温度为+40℃时不超过50%。
在温度变化下可能产生适度凝露的情况也需要考虑。
2.特殊使用条件如果需要在第5.1条以外的条件下使用组合电器，用户应与制造厂协商。
3.结构和性能要求6.1 结构组合电器应采用能够耐受一定的机械、电气和热应力的材料制造，并能耐受潮湿的影响。
对于用塑料制成的部件，需要验证其耐热应力的能力。
只作装饰用的部件可以不经受此试验。
采用合适的材料或对裸露的表面采取保护措施以防腐蚀。
用黑色金属制成的部件（包括外壳）应进行抗锈性能试验。
门与类似部件至少应能开启90度。
6.1.2 外壳防护等级和外壳机械强度组合电脑的外壳防护等级应不低于IP3LX，并且应有足够的机械强度，通过耐撞击试验。
PZ30系列配电箱型号PZ30系列配电箱型号、外形尺寸型号（大型）外形尺寸装箱数PZ-2 11×16×8 70PZ30-4 15×17×8 64PZ30-6 20×21×9 36PZ30-8 23×24×9 30PZ30-10 28×28×9 28PZ30-12 28×31×9 24PZ30-15 28×37×9 20PZ30-18 28×42×9 14PZ30-20 28×46×9 12PZ30-24 47×21×9 10PZ30-30 47×37×9 8PZ30-36 47×42×9 4PZ30-40 47×46×9 4PZ30-45 58×37×9 4PZ30-54 39×63×9 4PZ30-4060 47×67.5×9型号（小型）外形尺寸装箱数 PZ30-2 12×16×8 70 PZ30-4 15×17×8 64 PZ30-6 19×20×8 36 PZ30-820×23×836 PZ30-10 20×28×8 30 PZ30-12 20×31×8 28 PZ30-15 20×27×8 24 PZ30-18 20×42×8 20 PZ30-20 20×46×8 14 PZ30-24 38×31×8 12 PZ30-30 38×37×89 10 PZ30-36 38×42×8 8 PZ30-40 47×46×84DZ47-60小型断路器导线选择额定电流lm(A) 铜导线标称截面积（mm2） 1~6 1 10 1.5 16、20 2.5 25 4 32 6 40、50 10 60 16大3P的空调的功率为2250kw,也就是用电流为2250/220=10A，用32A的一般情况下是完全可以的在跳闸时，你可以去摸一下空气开关，如果发烫，那就换一个。
PZ30模数化终端组合电器（配电箱）安装使用说明书S02.SM 12008-4-2上海西屋成套设备有限公司S02.SM 1目录1 概述 (1)2 引用文件 (1)3 使用环境条件 (1)4 技术参数 (1)5 产品型号的组成及含义 (2)5.1 产品全型号组成 (2)5.2 装置中元器件代码含义 (2)6 安装 (2)6.1 嵌入式配电箱的安装 (2)6.2 悬挂式配电箱的安装 (3)6.3 安装注意 (3)7 使用和维护 (3)7.1 使用前的检查 (3)7.2 使用和维护 (3)Ⅰ．S02.SM 1PZ30模数化终端组合电器（配电箱）安装使用说明书1 概述PZ30模数化终端组合电器（配电箱）适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流250A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。
PZ30模数化终端组合电器（配电箱）有嵌入式和悬挂式安装方式，适用于建筑物的不同部位。
内部器件通用型强，变换方便，可满足现场施工的适应型配置和后期调整。
2 引用文件PZ30模数化终端组合电器（配电箱）遵循并符合以下国家标准的要求：GB 7251.3—1997 对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求GB 4208—1993 外壳防护等级（IP代码）JB/T 7121—1993 模数化终端组合电器箱内各电器元件均符合各自的标准。
3 使用环境条件a) 周围空气温度-25℃～40℃。
b) 海拔不超过1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d) 湿度条件如下：——在24h内测得的相对湿度的平均值不超过95%；e) 地震烈度不超过8度当使用条件不同或有特殊要求时需与制造厂协商4 技术参数PZ30模数化终端组合电器（配电箱）技术参数见表1。
表1 技术参数项目单位数值220 380 额定电压220/380V50额定频率Hz6 10 16 20 25 额定电流（单路输出）A 32 40 50 63 80250 额定电流（装置总电流）A6 额定短路开断电流kAIP30防护等级页1第页3共．S02.SM 15 产品型号的组成及含义5.1 产品全型号组成产品全型号组成如下：PZ 30 -□□□ / □ - □ - □输出元器件代号中间元器件代码输入元器件代码回路数安装方式：嵌入式R，悬挂式X输出电路连接方式：插座输出Z，接线输出不标设计序号模数化终端组合电器5.2 装置中元器件代码含义装置中元器件代码含义见表2。
PZ30模数化终端组合电器（配电箱）安装使用说明书S02.SM 12008-4-2上海西屋成套设备有限公司S02.SM 1目录1 概述 (1)2 引用文件 (1)3 使用环境条件 (1)4 技术参数 (1)5 产品型号的组成及含义 (2)5.1 产品全型号组成 (2)5.2 装置中元器件代码含义 (2)6 安装 (2)6.1 嵌入式配电箱的安装 (2)6.2 悬挂式配电箱的安装 (3)6.3 安装注意 (3)7 使用和维护 (3)7.1 使用前的检查 (3)7.2 使用和维护 (3)Ⅰ．S02.SM 1PZ30模数化终端组合电器（配电箱）安装使用说明书1 概述PZ30模数化终端组合电器（配电箱）适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流250A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。
PZ30模数化终端组合电器（配电箱）有嵌入式和悬挂式安装方式，适用于建筑物的不同部位。
内部器件通用型强，变换方便，可满足现场施工的适应型配置和后期调整。
2 引用文件PZ30模数化终端组合电器（配电箱）遵循并符合以下国家标准的要求：GB 7251.3—1997 对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求GB 4208—1993 外壳防护等级（IP代码）JB/T 7121—1993 模数化终端组合电器箱内各电器元件均符合各自的标准。
3 使用环境条件a) 周围空气温度-25℃～40℃。
b) 海拔不超过1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d) 湿度条件如下：——在24h内测得的相对湿度的平均值不超过95%；e) 地震烈度不超过8度当使用条件不同或有特殊要求时需与制造厂协商4 技术参数PZ30模数化终端组合电器（配电箱）技术参数见表1。
表1 技术参数项目单位数值220 380 额定电压220/380V50额定频率Hz6 10 16 20 25 额定电流（单路输出）A 32 40 50 63 80250 额定电流（装置总电流）A6 额定短路开断电流kAIP30防护等级页1第页3共．S02.SM 15 产品型号的组成及含义5.1 产品全型号组成产品全型号组成如下：PZ 30 -□□□ / □ - □ - □输出元器件代号中间元器件代码输入元器件代码回路数安装方式：嵌入式R，悬挂式X输出电路连接方式：插座输出Z，接线输出不标设计序号模数化终端组合电器5.2 装置中元器件代码含义装置中元器件代码含义见表2。
PZ30模数化终端组合电器（配电箱）安装使用说明书S02.SM 12008-4-2上海西屋成套设备有限公司目录1 概述 (1)2 引用文件 (1)3 使用环境条件 (1)4 技术参数 (1)5 产品型号的组成及含义 (2)5.1 产品全型号组成 (2)5.2 装置中元器件代码含义 (2)6 安装 (2)6.1 嵌入式配电箱的安装 (2)6.2 悬挂式配电箱的安装 (3)6.3 安装注意 (3)7 使用和维护 (3)7.1 使用前的检查 (3)7.2 使用和维护 (3)PZ30模数化终端组合电器（配电箱）安装使用说明书1 概述PZ30模数化终端组合电器（配电箱）适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流250A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。
PZ30模数化终端组合电器（配电箱）有嵌入式和悬挂式安装方式，适用于建筑物的不同部位。
内部器件通用型强，变换方便，可满足现场施工的适应型配置和后期调整。
2 引用文件PZ30模数化终端组合电器（配电箱）遵循并符合以下国家标准的要求：GB 7251.3—1997 对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求GB 4208—1993 外壳防护等级（IP代码）JB/T 7121—1993 模数化终端组合电器箱内各电器元件均符合各自的标准。
3 使用环境条件a) 周围空气温度-25℃～40℃。
b) 海拔不超过1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d) 湿度条件如下：——在24h内测得的相对湿度的平均值不超过95%；e) 地震烈度不超过8度当使用条件不同或有特殊要求时需与制造厂协商4 技术参数PZ30模数化终端组合电器（配电箱）技术参数见表1。
表1 技术参数5 产品型号的组成及含义 5.1 产品全型号组成产品全型号组成如下： PZ 30 - □ □ □ / □ - □ - □输出元器件代号 中间元器件代码 输入元器件代码 回路数安装方式：嵌入式R ，悬挂式X 输出电路连接方式：插座输出Z ，接线输出不标设计序号模数化终端组合电器5.2 装置中元器件代码含义装置中元器件代码含义见表2。

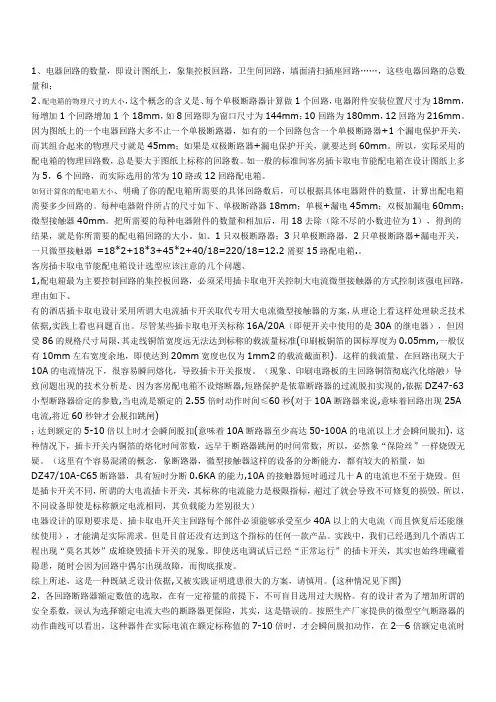

1、电器回路的数量，即设计图纸上，象集控板回路，卫生间回路，墙面清扫插座回路……，这些电器回路的总数量和；2、配电箱的物理尺寸的大小，这个概念的含义是、每个单极断路器计算做1个回路，电器附件安装位置尺寸为18mm，每增加1个回路增加1个18mm，如8回路即为窗口尺寸为144mm；10回路为180mm，12回路为216mm。
因为图纸上的一个电器回路大多不止一个单极断路器，如有的一个回路包含一个单极断路器+1个漏电保护开关，而其组合起来的物理尺寸就是45mm；如果是双极断路器+漏电保护开关，就要达到60mm。
所以，实际采用的配电箱的物理回路数，总是要大于图纸上标称的回路数。
如一般的标准间客房插卡取电节能配电箱在设计图纸上多为5，6个回路，而实际选用的常为10路或12回路配电箱。
如何计算你的配电箱大小、明确了你的配电箱所需要的具体回路数后，可以根据具体电器附件的数量，计算出配电箱需要多少回路的。
每种电器附件所占的尺寸如下、单极断路器18mm；单极+漏电45mm；双极加漏电60mm；微型接触器40mm。
把所需要的每种电器附件的数量和相加后，用18去除（除不尽的小数进位为1），得到的结果，就是你所需要的配电箱回路的大小。
如、1只双极断路器；3只单极断路器，2只单极断路器+漏电开关，一只微型接触器=18*2+18*3+45*2+40/18=220/18=12.2需要15路配电箱.。
客房插卡取电节能配电箱设计选型应该注意的几个问题、1,配电箱最为主要控制回路的集控板回路，必须采用插卡取电开关控制大电流微型接触器的方式控制该强电回路，理由如下、有的酒店插卡取电设计采用所谓大电流插卡开关取代专用大电流微型接触器的方案，从理论上看这样处理缺乏技术依据,实践上看也问题百出。
尽管某些插卡取电开关标称16A/20A（即便开关中使用的是30A的继电器），但因受86的规格尺寸局限，其走线铜箔宽度远无法达到标称的载流量标准(印刷板铜箔的国标厚度为0.05mm,一般仅有10mm左右宽度余地，即使达到20mm宽度也仅为1mm2的载流截面积)。
