三、自动变速器的控制系统
（一）组成和布置
自动操纵系统— 自动操纵系统—动力源、执行机构、控制机构。 分类：液控液压式、电控液压式。 液控液压式自动操纵系统： 1、动力源—内啮合齿轮式油泵 、动力源— 控制机构、执行机构— 控制机构、执行机构—压力油 变速器— 变速器—润滑油 2、执行机构—离合器、低档和倒档制动器 、执行机构— 3、控制机构—主油路系统、换档信号系统、换档阀系统、 、控制机构— 缓冲安全系统、滤清冷却系统。
（3）太阳轮固定，齿圈主动，行星架被动。 ）太阳轮固定，齿圈主动，行星架被动。
n1=0，αn2=(1+ α)n3 i=(n2/n3)= (1+ α)/ α =（ Z1 +Z2）/Z2＞1 为前进降速档。

第四章汽车电子控制自动变速系统

第四章汽车电子控制自动变速系统

上一页
下一页
返回
第三节齿轮变速系统的结构原理
(二)行星齿轮机构的运动规律 众所周知，平行轴式齿轮变速机构传动比的计算公式为:主动轮 转速与从动轮转速之比或从动轮齿数与主动轮齿数之比。在行星齿轮 机构中，虽然将不是齿轮的行星架虚拟成一个具有明确齿数的齿轮 (齿数=太阳轮齿数+内齿圈齿数)之后，其传动比也可按平行轴式齿轮 变速机构传动比的计算公式来计算。但是，由于行星齿轮的轴线是转 动的，且虚拟齿轮及其齿数来源不便于理解，因此，需要利用行星齿 轮机构的运动规律方程式来计算其传动比。此外，通过分析单排行星 齿轮机构的运动规律，便可了解双排、多排或其他形式组合而成的行 星齿轮变速器的变速原理。单排行星齿轮机构的受力情况如图4一6所 示。
一、变速系统
自动变速器的变速系统是由液力变矩器、换挡执行机构和齿轮变 速机构组成。液力变矩器安装在发动机飞轮上，其主要功用是将发动 机输出的动力传递给变速器的输入轴。除此之外，液力变矩器还能实 现无级变速，且具有一定的减速增扭作用。 换挡执行机构包括换挡离合器和换挡制动器，其功用是改变齿轮 变速机构的传动比，从而获得不同的挡位。 齿轮变速机构又称为齿轮变速器，其功用是实现由起步至最高车 速范围内的无级变速。
上一页 下一页 返回
第三节齿轮变速系统的结构原理
三、换挡执行机构
自动变速器的换挡执行机构有换挡离合器(简称离合器)和换挡制 动器(简称制动器)两种。目前采用的离合器有单向离合器与片式离合 器两种;制动器有片式制动器和带式制动器两种。单向离合器的类型 以及结构原理与液力变矩器以及启动系统使用的单向离合器基本相同， 故不赘叙。片式离合器或片式制动器是一种利用传动液ATF压力来推 动活塞移动，从而使离合器片(或制动器片)接合的离合器(或制动器)， 故又称为活塞式离合器(或制动器)。 (一)换档离合器 在自动变速器中，换挡离合器的功用是将行星齿轮变速机构的输 入轴与行星排的某一个元件或将行星排的某两个元件连接成一体，用 以实现变速传动。

汽车底盘电控技术-自动变速器(概述与变矩器)

汽车底盘电控技术-自动变速器(概述与变矩器)

缺点：
Ａ、结构复杂，制造成本高，维修难度大；
Ｂ、传动效率低，最高效率为：８２％～８６％
第四节 自动变速器的结构简介
自动变速器的组成：
A B
C
D
一、液力变矩器
液力变矩器的前端与发动机起动齿圈轮相连接，输出 部件与行星齿轮变速器的输入轴相连。
发动机的动力经液力变矩器传人行星齿轮变速器，实 现发动机与变速器的“软”连接，从而大大减少传动机构 的动载荷，延长发动机和变速器的使用寿命。同时，在一 定范围内实现无级变速和变扭。
五、油冷却系统
油冷却系统是液力自动变速器必不可少的。因为液力 变矩器传递动力过程中，会使油温急剧升高。油温是影响 自动变速器油使用寿命的主要因素。油温过高，使油浓变 质，缩短使用寿命。据资料介绍，油温超出正常使用温度 (一般约50℃~80℃)10℃，将会使油液使用寿命缩短一半。 为保持正常的油温，从液力变矩器出来的油液需经冷却后 再问至油底壳。油冷却器装于发动机前端水冷却器的附近。
二 、特性曲线 特性曲线：外特性曲线、原始特性曲线等。 (1) 外特性和外特性曲线 外特性：泵轮转速（力矩）不 变，外特性参数与泵轮转速的 关系。 外特性曲线：泵轮转矩不变， 涡轮转矩与涡轮转速或转速比 的关系曲线。 nW=0时，MW最大，使起步顺 利； 汽车行驶阻力增加→nW↓ →MW↑，增加车轮驱动力。 —变矩器的自适应性
汽车底盘电控技术
第一篇 自动变速器结构原理与检修 第二篇 防抱死制动系统（ABS）
第一篇
自动变速器结构原理与检修
本篇主要内容：
第一章 自动变速器概述 第二章 液力变矩器 第三章 液力机械变速器 第四章 液压控制自动换档系统 第五章 电子控制液压换档系统 第六章 自动变速器的检修

自动变速器液压控制系统

自动变速器液压控制系统

自动变速器液压控制系统
二、自动变速器的液压系统概述
2.换挡控制油路 换挡控制油路是产生换挡指令的重要油路，汽车自动变速器主要由汽车速度、发 动机负荷两个因素决定是否换挡。 在液压控制换挡系统中，由负荷阀提供与发动机负荷有关的控制油压，称为负荷 油压；由速控阀提供与车速有关的控制油压，称为车速油压。 选挡阀通过改变变速杆位置来改变主油压的传递通道，让驾驶人获得汽车运行方 式的选择权。
自动变速器液压控制系统
一、液压系统的组成及作用
液压传动是以液压油为工作介质，通过动力元 件（液压泵），将发动机的机械能转换为油液 的压力势能，通过管路、控制元件，借助执行 元件（液压缸），将油液的压力势能转换为机 械能驱动负载，实现直线或回转运动。
自动变速器液压控制系统
一、液压系统的组成及作用
1.动ห้องสมุดไป่ตู้元件——液压泵 液压泵是将机械能转换为液体压力势能的转换元件。 其作用是为液压系统提供具有一定压力和流量的工作油，供给变矩器、换挡执行 元件，转换为机械作用力，以实现基本功能，并对机件具有润滑、散热和清洗的 作用。
自动变速器液压控制系统
二、自动变速器的液压系统概述
4.换挡品质控制 换挡品质是指换挡过程的平顺性。 换挡品质控制是自动变速器液压控制系统的重要内容，该部分出现故障将容易导 致换挡冲击。 为了减轻换挡过程中的冲击，液压控制系统采取了缓冲控制、正时控制及油压控 制三种方式来改善换挡品质。
自动变速器液压控制系统
自动变速器液压控制系统
二、自动变速器的液压系统概述
3.换挡时刻控制装置 换挡时刻控制装置是由若干个换挡阀组成的，实际上它是一个油路开关装置，根 据控制信号的指令，实现油路的转换，进而达到升降挡的目的。 换挡阀有两种不同的操纵方式（全液压式、电子液压式），全液压式操纵方式的 换挡控制装置受节气门油压和车速油压的控制，在上述两种控制信号的作用下接 通或切断液压油路。

自动变速器液压控制系统

自动变速器液压控制系统

复锤式速控阀 ：属于轴装型速控阀，而 且运用比较广泛 。
滑阀式和球阀式速控阀：属于箱装型速控阀
4、 节气门阀和断流阀
节气门阀的作用是调节负荷油压（节 气门油压）。
负荷油压的作用：调节主油压、变矩 器油压和润滑油压。控制换档
负荷油压与发动机负荷相关。 断流阀的作用，在节气门开度较小时 减小主油压减小，机油泵消耗的发动 机功率。
1、油泵 机油泵是自动变速器内产生液压油 的动力源.将ATF送至液力变矩器、 提供液压所需的压力油并润滑行星 齿轮机构 。 常用的机油泵有三种 类型：齿轮泵、转子泵和叶片泵， 比较常用的是齿轮泵。
内啮合齿轮泵结构：
工作原理：
内啮合的齿轮泵工作原理
机油泵主动齿轮由变矩器驱动。 齿轮退出啮合一侧为进油腔， 齿轮进入啮合一侧为出油腔。 主动齿轮转动一圈油泵输出的 油量是固定的，因此齿轮泵是 一种定量油泵。
2、调压阀
作用：根据车辆行驶的工况， 调节液压油压力。
为了使主油路油压能满足自动变速器不 同工况的要求，油压调节装置还应具备下列 功能 ：
a、主油路油压应能随发动机油门开度增大 而升高。
b、汽车在高速档（3档或4档）以较高车速 行驶时，由于此时汽车传动系统在高转速、 低扭矩状态下工作，因此可以相应地降低主 油路的油压，以减少油泵的运行阻力，节省 燃油。
油路切换式换档控制阀：车速油压低时，柱 塞偏向左侧，油路B接通，此时于低档状态。
车速油压升高后，柱塞右移，关闭油路B， 打开油路A，此时从低档进入高档。
2）电控式：换档阀的工作完全由电磁阀 控制。 控制方式：
加压控制—通过开启或关闭 换档阀控制油路的进油孔来控制换档阀 的工作。
泄压控制—通过开启或关闭 换档阀的泄油孔来控制其工作。

自动变速器液压系统

自动变速器液压系统
制液压系统的油路，实现自动变速器的换挡功能。
添加标题
油路板的工作原理：通过电磁阀控制油路的通断，实现油压的调节，从而控制离合器和制动器的 动作，实现自动变速器的换挡。
添加标题
油路板的结构：由电磁阀、油路、控制电路等组成。
添加标题
油路板的工作过程：当驾驶员操作换挡杆时，控制电路接收到信号，通过电磁阀控制油路的通断， 实现油压的调节，从而控制离合器和制动器的动作，实现自动变速器的换挡。
密封件：防止液 压油泄漏，保持 液压系统的压力 稳定
油管材质：通常 采用耐高压、耐 腐蚀的材料制成
密封件材质：通 常采用耐高温、 耐磨损的材料制 成
Prt Three
自动变速器液压系 统的工作原理
泵组件的工作原理
泵组件的作用：为自动变速器提供液压动力
泵组件的结构：包括泵体、泵轴、叶片、油封等
泵组件的工作过程：发动机带动泵轴旋转，叶片在泵体内旋转，将油液 吸入、加压、排出 泵组件的控制：通过电磁阀控制油液的流向和压力，实现自动变速器的 换挡和扭矩控制
自动变速器液压系 统的组成
泵组件
泵组件的作用：为自动变速器提供液压动力 泵组件的组成：泵体、泵盖、叶轮、轴套等 泵组件的工作原理：通过叶轮的旋转，将机械能转化为液压能 泵组件的性能要求：高效率、低噪音、长寿命
阀体
作用：控制液压系统的压力和流量 组成：阀芯、阀座、弹簧等 工作原理：通过控制阀芯的移动来改变油液的流向和压力 应用：广泛应用于自动变速器液压系统中，控制换挡、锁止等功能
油压过低：油泵损 坏、油路堵塞、油 液不足等
油温过高：油液质 量差、散热不良、 油液过脏等
换挡冲击：离合器 磨损、液压控制阀 故障、油压不稳定 等
故障诊断流程和方法

汽车底盘电控技术-自动变速器(液压控制系统)

汽车底盘电控技术-自动变速器(液压控制系统)

3、阀体和控制阀
阀体内安装各种控制阀，是液压控制系统的主要组成部分； 车型不同，阀体和控制阀也不尽相同。 本田MPYA自动变速器阀体： 下阀体：主阀体、辅助阀体、节流阀体 上阀体：缓冲阀体、油压调节阀体、油泵本体
本 田
MPYA
自 动 变 速 器 阀 体
下 阀 体 ： 主 阀 体 、 辅 助 阀 体 、 节 流 阀 体
1-次级调节阀 2-节气门阀 3-止回阀 4-限压阀 5-初级调节阀 6-降挡柱塞 7-油泵 8-冷却器旁通阀
⑴ 节气门阀与降挡柱塞
与降挡柱塞安装在同一阀孔中，滚轮与一凸轮接触，凸轮与节 气门相连。 节气门阀的作用：将节气门开度变换为液压信号（节气门压力）， 以调节主油路油压、变矩器补偿油压和润滑油压。 降挡柱塞的作用：节气门开度大（﹥86%），输出降挡压力，实现 强制降挡，以获得良好加速性能。
1、换挡规律对汽车性能的影响
⑴ 对动力性的影响 图为一定油门开度下，相邻挡位变速器输出功率与车速的关系
车速在Vc点换挡可利用最大输出 功率; 考虑降挡速差，降挡点选在VA 结论： 降挡速差越大，功率利用越差； 换挡点越靠近功率曲线交点，动 力性越好。
⑵
对换挡次数的影响 图为一定油门开度下，相邻挡位的牵引力与车速的关系 若升挡点为V1；降挡点选在V2。
2、ATF的类型
进口车多采用美国的传动液PTF(Power Transmission Fluid)，其 类型如下：
3、ATF的使用注意事项
① ATF不能错用、混用。不同类型的自动变速器使用的ATF会 不同 ② 散热器工作良好。传动液正常使用温度一般为50~80 ℃，最 高达170 ℃，过高会变质。 ③ 通风塞保持通畅。位于变速器壳体上，若堵塞会使传动液因 压力过高而泄漏。

自动变速器的电液控制系统

自动变速器的电液控制系统
回油口，
11-回油口，12-来自油泵的压力，13-节流阀
18
⑵ 真空作用式节气门阀
真空作用式节气门阀又称真空调节器， 和前述的节气门阀的区别在于油门开度 信号的输入装置不同。
真空作用式节气门阀采用真空罐元件 作为输入信号装置。
自动变速器的电液控制系统

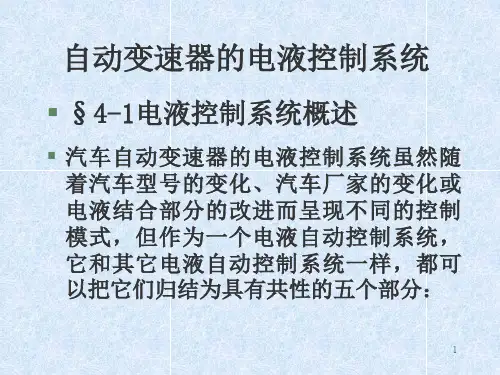

§4-1电液控制系统概述
汽车自动变速器的电液控制系统虽然随 着汽车型号的变化、汽车厂家的变化或 电液结合部分的改进而呈现不同的控制 模式，但作为一个电液自动控制系统， 它和其它电液自动控制系统一样，都可 以把它们归结为具有共性的五个部分：
1
1.液压系统的动力源
液压系统是一个应用油泵把机械能转 化为液压油的压力能的传动与控制的系 统。液压系统的动力源通过能量传递介 质—压力油（ATF）向整个液压系统提供 能量。
13
1.节气门阀
节气门阀又称节流阀，在自动变 速器中主要应用两种形式的节气门 阀，一种是拉线式节气门阀，一种 是真空式节气门阀。
14
⑴ 拉线式节气门阀
图4-9所示为拉线式节气门阀的结构 连接示意图。它通过操纵节气门踏板控 制节气门阀的工作。

如图所示，节气门阀通过和节气门
柱塞作用的凸轮上的节气门拉线连接到
7
图4-2 内啮合齿轮泵
8
2．转子泵
转子泵实际也是内啮合齿轮泵系列中的一种。 但它的齿型不是一般的渐开线齿轮而多用摆线， 所以又称为摆线转子泵。
它主要由一对内啮合的转子组成。内转子为 外齿轮，且为主动件；外转子为内齿轮，是从 动件。内转子一般比外转子少一个齿。内外转 子之间是偏心安装。内转子的齿廓和外转子的 齿廓是由一对共轭曲线组成，因此内转子上的 齿廓和外转子上的齿廓相啮合，就形成了若干 密封容腔。

第四章自动变速器液压系统

第四章自动变速器液压系统
