双离合器式自动变速器

本科毕业设计题目：双离合自动变速器设计学院: 汽车与交通工程专业: 车辆工程学号:学生姓名:指导教师:日期: 二〇一四年六月摘要双离合器式自动变速器(DualClutehTransmission，即DCT)，是由双轴式手动变速器发展而来的。

它既保留了结构简单、传动效率高的优点，又具有电液控制方式的优点，改善了换档品质，降低了油耗、故障率和制造成本。

目前国内外有许多汽车大公司与学者在致力于双离合器式自动变速器的开发与研究，并已在多款车上应用。

因此研究双离合器式自动变速器的工作特性，并对其齿轮变速器进行设计，是非常重要和必须的。

本文设计研究了双离合器式自动变速器的六挡齿轮变速器，对变速器的工作原理做了阐述，对各种不同变速器的布置方案及变速器的倒档方案做了详细的分析后选定了本变速器的最终布置方案，对变速器中的主要零件包括齿轮形式、换挡结构形式作了阐述并进行了选择、并且对变速器的挡位数、传动比的范围、中心距、做初步的选择和设计。

对变速器中的齿轮的模数、压力角、螺旋角、进行了选择、对变速器的各挡齿轮和轴做了详细的设计计算，并进行了强度校核，对一些标准件进行了选型。

变速器的传动方案设计。

简单讲述了变速器中各部件材料的选择。

关键字：双离合器；挡位数；传动比；齿轮；自动变速器ABSTRACTPair of dyadic clutch automatic transmission (DualClutehTransmission , namely DCT), is to come from biax style hand movement change gear by developing. Now that it having reserved the structure simplicity , efficient merit of drive, have had electricity liquid control mode merit , improvement shifting into quality , lessening oil consumes , the malfunction leads cost of manufacture to draw. And at present, there is a lot of important automobile company in home and abroad and the scholar is in exploitation and research concentrating efforts on dyadic Yu Shuang clutch automatic transmission, already have applied to much money vehicle. And automatic transmission performance data studying pair of clutches are dyadic therefore, change gear carries out design on it's gear wheel, be very important and necessary.This design double clutch type automatic transmission gear transmission, the six blocked for transmission principle of work done on various transmission, the layout and the transmission of reverse scheme after a detailed analysis of the transmission of the final selection for transmission, the layout of main parts including gear shift structure forms, expounds the choice, and the number of transmission gears and scope, the transmission, the center distance, preliminary design and choice. Transmission of transmission scheme design. Simply tells the transmission components of material selection.Key words:Pair of clutches; Number of Gear; Transmission Ratio; Gear; Automatic Transmission目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论 (1)1.1 课题研究的目的意义 (1)1.2 课题的研究现状 (3)1.3 双离合器式自动变速器的结构及其优点 (4)1.3.1 双离合器式自动变速器的结构 (4)1.3.2 双离合器式自动变速器的工作原理 (6)1.4 设计的主要内容与技术路线 (12)第2章双离合器式自动变速器方案的选择和基本尺寸的确定 (15)2.1 方案的选择 (13)2.1.1变速器的功用和要求 (13)2.1.2变速器结构方案的确定 (14)2.2 变速器主要零件结构的方案分析 (16)2.3 本章小结 (18)第3章变速器主要参数的选择与主要零件的设计 (19)3.1 变速器主要参数的选择 (19)3.1.1挡位数 (19)3.1.2传动比范围 (19)3.1.3中心距A (20)3.1.4轴向尺寸 (20)3.1.5齿轮参数 (20)3.2 变速器各挡传动比的选择 (23)3.2.1初选传动比 (23)3.2.2最大传动比的选择 (23)3.2.3其他各挡传动比的确定 (24)3.3 各挡齿轮齿数的分配 (24)3.3.1 一档齿轮参数 (25)3.3.2 确定二档齿轮参数 (26)3.3.3 确定三档齿轮参数 (28)3.3.4 确定四档齿轮参数 (29)3.3.5 确定五档齿轮参数 (31)3.3.6 确定六档齿轮参数 (32)3.3.7 确定倒档齿轮参数 (33)3.4本章小结 (35)第4章变速器齿轮的计算与校核 (36)4.1 齿轮的损坏原因及形式 (36)4.2 齿轮材料的选择 (36)4.3 齿轮材料的强度计算与校核 (36)4.4 各轴上的转矩的计算 (38)4.5 各挡齿轮弯曲强度计算 (39)4.6 各挡齿轮接触应力的计算 (40)4.7 本章小结 (42)第5章变速器轴的设计与校核 (43)5.1 轴的功用与类型 (43)5.1.1 轴的功用 (43)5.1.2 轴的分类 (43)5.1.3 轴的材料 (43)5.1.4 轴的工艺要求 (44)5.2 轴的结构设计 (44)5.2.1 轴的加工工艺性 (44)5.2.2 轴的装配工艺性 (44)5.2.3 轴的设计 (44)5.3 轴的校核 (46)5.3.1 第一输出轴的校核 (46)5.3.2 第二输出轴的校核 (48)5.4 本章小结 (50)第6章轴承的选择与校核 (51)第7章变速器同步器设计 (51)6.1 同步器的结构 (51)6.2 同步器的主要参数确定 (52)6.3 本章小结 (53)结论 (54)参考文献 (55)致谢 (56)附录 (57)附录A 外文文献原文 (57)附录B 外文文献原文中文翻译 (63)第1章绪论1.1变速器的类型及发展方向汽车传动系的基本功用是将发动机发出的动力传给车轮，一般来说，车轮由外力负载决定的转矩、转速与发动机所提供的有大的偏差，因此传动系的功用可概括为：通过变换传动比来调节或变换发动机的性能，将动力经济而方便的传给车轮，以适应外界道路和负载的变化。

开题报告摘要双离合器自动变速器由电控机械式自动变速器发展而来，它综合了液力机械自动变速器（AT）和电控机械自动变速器（AMT）的优点，能够实现动力换挡、减少了换档时间、提高了换档品质、极大地提高了汽车的舒适性和操纵性。

本设计以双离合器式自动变速器的结构和工作原理为基础，针对干式双离合器自动变速器的设计方法，分析了各种不同变速器的布置方案并选定了本变速器的最终布置方案。

对变速器中的主要零件包括齿轮形式、换挡结构形式作了阐述并进行了选择并对变速器的传动比的范围、中心距做初步的选择和设计。

对变速器中的齿轮的模数、压力角、螺旋角、进行了选择并计算出齿轮其他的相关参数和对齿轮的校核。

对轴的结构尺寸进行设计和轴承的选用并对其进行了校核。

关键词：双离合器；自动变速器；传动比；齿轮；轴ABSTRACTDCT duo to Mechanical Transmission.Itinherits the advantages of Automatic Transmission(AT) and Automated Mechanical Transmission (AMT).It has the ability of power shifing that can reduce shift time andimprove shift quality.And the comfort and maneuverability of vehicle will be greatly improved.In this thesis,the study of dry type Dual Clutch Transmission is based on the Structural characteristics and working principle of DCT. For dry-type dual-clutch automatic transmission design, analyzed the layout of the various transmission options and selected the final layout of the transmission scheme. The major part of gear, including gear form, elaborated shift structure and make the choice and range of transmission gear ratio, center distance a preliminary selection and design. The gear on the transmission module, pressure angle, helix angle, were calculated gear selection and other relevant parameters and checking on the gear. Structural dimensions of the shaft and bearing design and its selection was checked.Key words: Dual Clutch Transmission；Automatic transmission；Transmission Ratio；Gear ；Axis目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1课题研究的目的和意义 (1)1.2课题的研究现状 (3)1.3课题的研究内容及技术路线 (5)第2章双离合器自动变速器传动方案的确定 (7)2.1DCT结构的分析 (7)2.2DCT双离合器形式的分析 (11)2.2.1 干式双离合器性能分析 (11)2.2.2 湿式双离合器性能分析 (12)2.3DCT基本结构方案的确定 (13)2.4本章小结 (13)第3章双离合器自动变速器的设计与计算 (14)3.1变速器主要参数的选择 (14)3.1.1 传动比范围 (14)3.1.2 变速器各档传动比的确定 (14)3.1.3 中心距的选择 (16)3.1.4 变速器的外形尺寸 (17)3.1.5 齿轮参数的选择 (17)3.1.6 各档齿轮齿数的分配 (19)3.1.7 变速器齿轮的变位 (21)3.2变速器齿轮强度校核 (26)3.2.1 齿轮材料的选择原则 (26)3.2.2计算各轴的转矩 (27)3.2.3 变速器齿轮弯曲强度校核 (27)3.2.4 轮齿接触应力校核 (32)3.3轴的结构和尺寸设计 (34)3.3.1 初选轴的直径 (34)3.4轴的强度验算 (36)3.4.1 轴的刚度计算 (36)3.4.2 轴的强度计算 (42)3.5轴承选择与寿命计算 (50)3.5.1 输出一轴轴承的选择与寿命计算 (50)3.5.2 输出二轴轴承的选择与寿命计算 (55)3.6本章小结 (58)第4章变速器同步器及结构元件设计 (59)4.1同步器设计 (59)4.1.1 同步器的功用及分类 (59)4.1.2 锁环式同步器 (59)4.1.3 锁环式同步器主要尺寸的确定 (61)4.1.4 主要参数的确定 (62)4.2变速器壳体 (64)4.3本章小结 (64)结论 (65)参考文献 (67)致谢 (69)第1章绪论汽车自动变速技术是人们长期以来一直努力追求的目标，是车辆改进和完善传动系统的重要方向。

本田dct操作方法
本田DCT是本田汽车采用的一种双离合器自动变速器技术。

以下是一般的DCT 操作方法：
1. 启动车辆：将左脚踩下离合器，右脚踩下刹车踏板。

将挡位选择杆置于"N"挡（空档），然后将启动电钥匙转动到启动位置启动发动机。

当发动机启动后，将脚从刹车踏板上抬起。

2. 挂挡：将右手从方向盘上放下，握住挡位选择杆。

按下制动器，将挡位选择杆转到所需的挡位，如"D"挡（驾驶挡）。

3. 行驶：松开制动器，车辆会开始前进。

加速时，电脑会根据车速和行驶状态自动换档。

4. 停车：将挡位选择杆转到"P"挡（停车挡），同时按下制动器停车。

5. 重新起步：再次启动车辆时，依然需要踩下离合器和刹车踏板。

将挡位选择杆置于"N"挡，启动发动机后将其转到所需的挡位。

需要注意的是，不同型号的本田DCT可能在操作方法和控制方式上略有差异，具体操作时请参考车辆的使用说明书。

此外，DCT是一种较为复杂的变速器，
初次使用可能需要一定的适应时间。

如果有任何疑问，建议联系本田汽车特约维修站或售后服务中心获取更准确的操作指导。

双离合器自动变速器摘要本文以国家对双离合器自动变速器的自主开发研究为幕，分别介绍了双离合器自动变速器国内外发展状况，以国内研究的方向，特点，内容为例，介绍了此项技术对我国的重要意义。

关键词双离合器自动变速器发展使用一、双离合器自动变速器技术发展起来的原因及国家支持任何一种技术，一种产品的开发都是以需要为目的的，都是对原有同类产品性能提高而产生的，与此双离合器自动变速器也不例外。

那么双离合器到底有什么有什么优点呢？这当然要和普通的变速器相比较。

车辆的经济性、动力性、驾乘舒适性不仅取决于发动机，而且在很大程度上依赖于变速器及变速器与发动机的匹配。

最早出现的手动挡变速器(MT) ,通过离合器和手动换挡拨叉来实现挡位的变换，这种变速器具有结构简单、外形紧凑，传动效率高，可靠性高，成本低等优点，应用较为广泛。

由于车辆在换挡过程中，必须分离离合器，导致动力中断，影响了车辆的动力性和驾乘舒适性。

由液力变矩器和行星齿轮机构组成的液力自动变速器(AT) 能够实现动力换挡，克服了手动挡变速器换挡过程中动力中断的缺点，并且实现了自动换挡。

钢带无级变速器(CVT) 则是通过改变带轮的工作半径，使变速器传动比无级变化，,能使发动机始终工作在最佳工作点，使车辆的性能大大提高。

随着世界能源危机的出现,城市道路的日渐拥堵,汽车动力传动装置也在发生变化。

当代汽车的发展更注重燃油经济性、排放以及驾乘舒适性，一种在传动效率和生产成本等方面优于传统自动变速器(AT) 的新技术—电控机械式自动变速器(AMT) 被开发出来，由于其具有目前汽车工业发展所要求的高燃油经济性、低排放和保护现有手动变速器生产投资的优点，受到了各大汽车厂的重视。

AMT的工作原理决定了它在换挡过程中首先要分离离合器,然后将变速器摘空挡,再选挡、换挡，最后接合离合器。

这样，当离合器分离后，直到离合器再重新接合之前,发动机的动力将不能被传递到车轮去驱动车辆运行，所以换挡过程中产生了动力传递的中断，车辆必然产生减速度,换挡时间长，给车辆的加速性、舒适性等带来不利影响。

MTATAMTDCTCVT五大变速箱介绍MT（Manual Transmission）：传统手动变速器传统手动变速器是最古老的变速器类型之一、它由一系列齿轮组成，通过操作离合器和换挡杆，驾驶员可以手动选择适当的档位。

常见的手动变速箱包括3档、4档和6档。

手动变速器的主要优点是操作简单，易于维修。

它通常比其他类型的变速器更具有经济性，并且驾驶员可以更好地控制车辆的速度和动力。

但是，手动变速器需要驾驶员不断地手动换挡，对驾驶员的操作要求较高，特别是在交通拥堵的情况下。

AT（Automatic Transmission）：自动变速器自动变速器是目前最常见的变速器类型之一、它由一系列液压元件组成，可以根据车速和油门的变化自动调节车辆的档位。

自动变速器通过液压系统的工作来实现自动换挡，从而减轻了驾驶员的操作负担。

自动变速器的优点是操作更加简便，特别适合日常城市驾驶。

它提供顺畅的换挡和卓越的驾驶舒适性。

然而，自动变速器相对于手动变速器，成本更高，并且由于液压元件的存在，能效可能稍低。

AMT（Automated Manual Transmission）：自动手动变速器自动手动变速器是一种结合了手动变速器和自动变速器特点的变速器。

它在设计上与传统手动变速器类似，但具备自动化的换挡功能。

AMT可以通过电子控制单元选择合适的档位，驾驶员只需将换挡杆置于自动模式，由系统来完成换挡操作。

与自动变速器相比，AMT的成本更低，更具经济性。

然而，由于AMT仍然使用离合器和齿轮来进行换挡，它的换挡速度相对较慢，且换挡过程相对较粗糙，驾驶体验可能不如自动变速器。

DCT（Dual Clutch Transmission）：双离合器变速器双离合器变速器是相对较新的技术，集手动变速器和自动变速器于一体。

它包括两个独立工作的离合器，一个负责奇数档位，一个负责偶数档位。

当一个离合器释放时，另一个离合器就会与发动机连接，实现平滑的换挡操作。

双离合是什么意思双离合是什么意思双离合是什么意思？双离合变速箱简称DCT，英文全称为Dual Clutch Transmission，中文翻译过来应该为“直接换挡变速器”，因为其有两组离合器，所以也有不少人干脆就叫它双离合变速器。

双离合变速器有别于一般的自动变速器系统，它基于手动变速器而又属于自动变速器，除了拥有手动变速器的灵活性及自动变速器的舒适性外，还能提供无间断的动力输出。

而传统的手动变速器使用一台离合器，当换挡时，驾驶员须踩下离合器踏板，使不同挡的齿轮做出啮合动作，而动力就在换挡期间出现间断，令输出表现有所断续。

双离合的起源：双离合器变速箱由法国人在二战前发明，计划用于配备充满传奇色彩的雪铁龙Traction，但当时的市场状况并不适合商业应用。

双离合器变速箱在等待了半个世纪后才开始配备民用车。

双离合分类：双离合器分为干式和湿式两种，他们的区别就是湿式的离合器里面是有散热用的油，而干式的没有。

1、干式双离合器干式的离合器并不是不好，干式的离合器的摩擦力更大，带来的动力传递更直接，结构也更加简单，体积也可以做得更小。

大众在2007年底推出的新的7速DSG就是采用的干式离合器。

2、湿式双离合器湿式的离合相对比较先进，因为离合器里面的离合器片在换挡的时候会产生摩擦，湿式的离合器更有助于控制温度。

双离合变速器工作原理：双离合自动变速器（简称DCT）基于手动变速箱基础之上。

而与手动变速箱所不同的是，DCT中的两幅离合器与二根输入轴相连，换挡和离合操作都是通过一集成电子和液压元件的机械电子模块来实现。

而不再通过离合器踏板操作。

就像tiptronic液力自动变速器一样，驾驶员可以手动换挡或将变速杆处于全自动D挡（舒适型，在发动机低速运行时换挡）或S挡（任务型，在发动机高速运行时换挡）模式。

此种模式下的换挡通常由挡位和离合执行器实现。

两幅离合器各自与不同的输入轴相连。

如果离合器1通过实心轴与挡位1、3、5相连，那么离合器2则通过空心轴与挡位2、4、6和倒挡相连。

摘要双离合器自动变速器由电控机械式自动变速器发展而来，它综合了液力机械自动变速器（AT）和电控机械自动变速器（AMT）的优点，能够实现动力换挡、减少了换档时间、提高了换档品质、极大地提高了汽车的舒适性和操纵性。

本设计以双离合器式自动变速器的结构和工作原理为基础，针对干式双离合器自动变速器的设计方法，分析了各种不同变速器的布置方案并选定了本变速器的最终布置方案。

对变速器中的主要零件包括齿轮形式、换挡结构形式作了阐述并进行了选择并对变速器的传动比的范围、中心距做初步的选择和设计。

对变速器中的齿轮的模数、压力角、螺旋角、进行了选择并计算出齿轮其他的相关参数和对齿轮的校核。

对轴的结构尺寸进行设计和轴承的选用并对其进行了校核。

关键词：双离合器；自动变速器；传动比；齿轮；轴ABSTRACTDCT duo to Mechanical Transmission.Itinherits the advantages of Automatic Transmission(AT) and Automated Mechanical Transmission (AMT).It has the ability of power shifing that can reduce shift time andimprove shift quality.And the comfort and maneuverability of vehicle will be greatly improved.In this thesis,the study of dry type Dual Clutch Transmission is based on the Structural characteristics and working principle of DCT. For dry-type dual-clutch automatic transmission design, analyzed the layout of the various transmission options and selected the final layout of the transmission scheme. The major part of gear, including gear form, elaborated shift structure and make the choice and range of transmission gear ratio, center distance a preliminary selection and design. The gear on the transmission module, pressure angle, helix angle, were calculated gear selection and other relevant parameters and checking on the gear. Structural dimensions of the shaft and bearing design and its selection was checked.Key words: Dual Clutch Transmission；Automatic transmission；Transmission Ratio；Gear ；Axis目录摘要 (I)Abstract (II)第1章绪论 (1)1.1课题研究的目的和意义 (1)1.2课题的研究现状 (3)1.3课题的研究内容及技术路线 (4)第2章双离合器自动变速器传动方案的确定 (6)2.2DCT结构的分析 (6)2.2DCT双离合器形式的分析 (9)2.2.1 干式双离合器性能分析 (9)2.2.2 湿式双离合器性能分析 (10)2.3DCT基本结构方案的确定 (11)2.4本章小结 (11)第3章双离合器自动变速器的设计与计算 (12)3.1变速器主要参数的选择 (12)3.1.1 传动比范围 (12)3.1.2 变速器各档传动比的确定 (12)3.1.3 中心距的选择 (15)3.1.4 变速器的外形尺寸 (15)3.1.5 齿轮参数的选择 (15)3.1.6 各档齿轮齿数的分配及传动比的计算 (17)3.1.7 变速器齿轮的变位 (21)3.2变速器齿轮强度校核 (26)3.2.1 齿轮材料的选择原则 (26)3.2.2 变速器齿轮弯曲强度校核 (27)3.2.3 轮齿接触应力校核 (32)3.3轴的结构和尺寸设计 (34)3.3.1 初选轴的直径 (35)3.4轴的强度验算 (36)3.4.1 轴的刚度计算 (36)3.4.2 轴的强度计算 (56)3.5轴承选择与寿命计算 (63)3.5.1 输出一轴轴承的选择与寿命计算 (63)3.5.2 输出二轴轴承的选择与寿命计算 (68)3.6本章小结 (71)第4章变速器同步器及结构元件设计 (72)4.1同步器设计 (72)4.1.1 同步器的功用及分类 (72)4.1.2 锁环式同步器 (72)4.1.3 锁环式同步器主要尺寸的确定 (73)4.1.4 主要参数的确定 (74)4.2变速器壳体 (76)4.3本章小结 (76)结论 (77)参考文献 (78)致谢 (80)附录............................................................................................................ 错误!未定义书签。

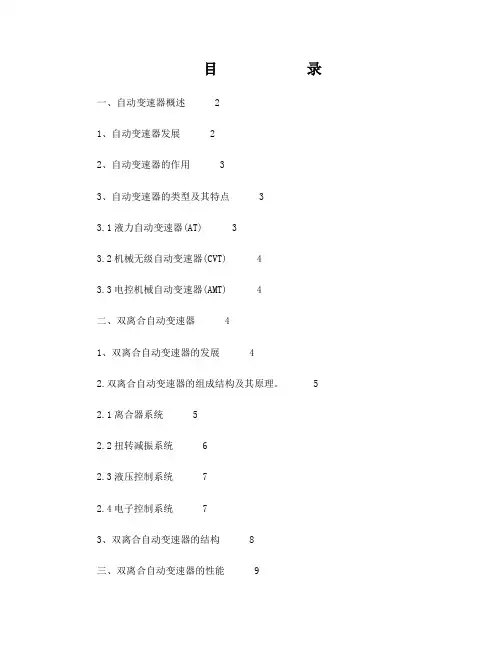

目录一、自动变速器概述 21、自动变速器发展 22、自动变速器的作用 33、自动变速器的类型及其特点 33.1液力自动变速器(AT) 33.2机械无级自动变速器(CVT) 43.3电控机械自动变速器(AMT) 4二、双离合自动变速器 41、双离合自动变速器的发展 42.双离合自动变速器的组成结构及其原理。

5 2.1离合器系统 52.2扭转减振系统 62.3液压控制系统 72.4电子控制系统 73、双离合自动变速器的结构 8三、双离合自动变速器的性能 91、传动效率 92、换挡速度 103、平顺性 104、可靠性 105、适应性 116、燃油经济性 117、成本 11四、双离合变速器的优缺点 121、双离合变速器的优点 122双离合变速器的缺点 13五、双离合变速器在国内外的发展 131、市面上常见的几种双离合自动变速器形式 141.1大众——直接换挡变速器（DSG）双离合器变速箱 14 1.2沃尔沃——POWERSHIFT双离合器变速箱 141.3.保时捷——PDK双离合器变速箱 151.4.三菱——TC-SST双离合器变速箱 15六、双离合自动变速器未来研发应对策略 16七、结论 17浅谈双离合自动变速器【摘要】本文介绍了双离合自动变速器的结构和工作原理，和与其他自动变速器的对比。

同时介绍了双离合自动变速器的发展历史情况。

【关键词】自动变速器双离合结构发展【引言】双离合器式自动变速器(DCT)综合了液力机械式自动变速器(AT)和电控机械式自动变速器(AMT)的优点,是一种新型的自动变速器。

双离合器自动变速器（DCT）的传动效率高、结构简单,不仅提高了车辆的动力性和经济性,而且极大地改善了车辆运行的舒适性。

一、自动变速器概述1、自动变速器发展传动系是汽车关键系统之一，其性能的优良与否及完善程度对汽车的动力性，经济性，舒适性和可靠性等起决定性作用。

随着城市车辆密度的加大，自动变速器已逐渐成为汽车的必备装备，而不仅仅是豪华的标志。

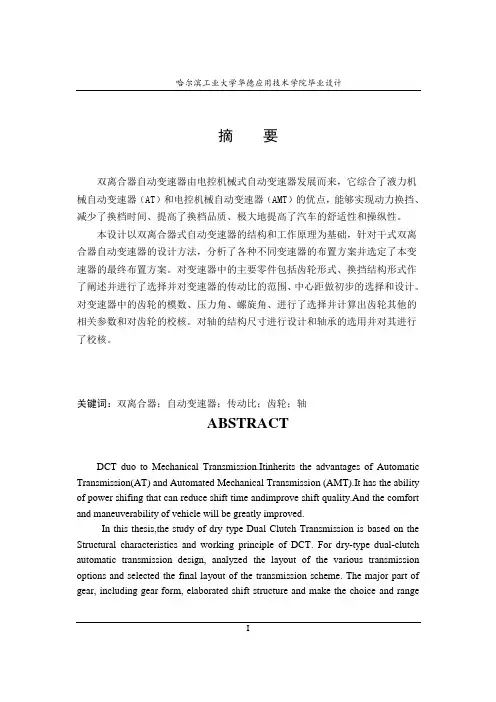

哈尔滨工业大学华德应用技术学院毕业设计摘要双离合器自动变速器由电控机械式自动变速器发展而来，它综合了液力机械自动变速器（AT）和电控机械自动变速器（AMT）的优点，能够实现动力换挡、减少了换档时间、提高了换档品质、极大地提高了汽车的舒适性和操纵性。

本设计以双离合器式自动变速器的结构和工作原理为基础，针对干式双离合器自动变速器的设计方法，分析了各种不同变速器的布置方案并选定了本变速器的最终布置方案。

对变速器中的主要零件包括齿轮形式、换挡结构形式作了阐述并进行了选择并对变速器的传动比的范围、中心距做初步的选择和设计。

对变速器中的齿轮的模数、压力角、螺旋角、进行了选择并计算出齿轮其他的相关参数和对齿轮的校核。

对轴的结构尺寸进行设计和轴承的选用并对其进行了校核。

关键词：双离合器；自动变速器；传动比；齿轮；轴ABSTRACTDCT duo to Mechanical Transmission.Itinherits the advantages of Automatic Transmission(AT) and Automated Mechanical Transmission (AMT).It has the ability of power shifing that can reduce shift time andimprove shift quality.And the comfort and maneuverability of vehicle will be greatly improved.In this thesis,the study of dry type Dual Clutch Transmission is based on the Structural characteristics and working principle of DCT. For dry-type dual-clutch automatic transmission design, analyzed the layout of the various transmission options and selected the final layout of the transmission scheme. The major part of gear, including gear form, elaborated shift structure and make the choice and rangeI哈尔滨工业大学华德应用技术学院毕业设计of transmission gear ratio, center distance a preliminary selection and design. The gear on the transmission module, pressure angle, helix angle, were calculated gear selection and other relevant parameters and checking on the gear. Structural dimensions of the shaft and bearing design and its selection was checked.Key words: Dual Clutch Transmission；Automatic transmission；Transmission Ratio；Gear ；AxisII哈尔滨工业大学华德应用技术学院毕业设计目录摘要 (I)ABSTRACT (I)第1章绪论 (1)1.1课题研究的目的和意义 (1)1.2课题的研究现状 (3)1.3课题的研究内容及技术路线 (5)第2章双离合器自动变速器传动方案的确定 (7)2.1DCT结构的分析 (7)2.2DCT双离合器形式的分析 (11)2.2.1 干式双离合器性能分析 (11)2.2.2 湿式双离合器性能分析 (12)2.3DCT基本结构方案的确定 (13)2.4本章小结 (13)第3章双离合器自动变速器的设计与计算 (14)3.1变速器主要参数的选择 (14)3.1.1 传动比范围 (14)3.1.2 变速器各档传动比的确定 (14)3.1.3 中心距的选择 (16)3.1.4 变速器的外形尺寸 (17)3.1.5 齿轮参数的选择 (17)3.1.6 各档齿轮齿数的分配 (19)3.1.7 变速器齿轮的变位 (21)3.2变速器齿轮强度校核 (26)3.2.1 齿轮材料的选择原则 (26)3.2.2计算各轴的转矩 (27)3.2.3 变速器齿轮弯曲强度校核 (27)3.2.4 轮齿接触应力校核 (32)3.3轴的结构和尺寸设计 (34)3.3.1 初选轴的直径 (34)哈尔滨工业大学华德应用技术学院毕业设计3.4轴的强度验算 (36)3.4.1 轴的刚度计算 (36)3.4.2 轴的强度计算 (42)3.5轴承选择与寿命计算 (50)3.5.1 输出一轴轴承的选择与寿命计算 (50)3.5.2 输出二轴轴承的选择与寿命计算 (55)3.6本章小结 (58)第4章变速器同步器及结构元件设计 (59)4.1同步器设计 (59)4.1.1 同步器的功用及分类 (59)4.1.2 锁环式同步器 (59)4.1.3 锁环式同步器主要尺寸的确定 (61)4.1.4 主要参数的确定 (62)4.2变速器壳体 (64)4.3本章小结 (64)结论 (65)参考文献 (67)致谢 (69)哈尔滨工业大学华德应用技术学院毕业设计第1章绪论汽车自动变速技术是人们长期以来一直努力追求的目标，是车辆改进和完善传动系统的重要方向。

摘要离合器是汽车的重要部件。

本文针对大众高尔夫7速双离合器进行设计,选用双离合器方案。

本文确定了双离合器的主要参数，总体设计了轴向排列式双离合器的结构，具体设计了包含扭转减振器的从动盘、回位弹簧、压盘、离合器盖等主要部件及主要零件，对主要零件进行了强度校核计算，并对其结构工艺性进行了分析讨论。

具体设计的离合器的工作原理为：当液动力推动活塞时对压盘施加压力，使得从动盘和压盘之间接合，从而达到接合的目的；而当撤销对活塞的压力时，膜片弹簧使得从动盘和压盘分离。

关键词: DCT离合器；回位弹簧；扭转减振器；摩擦片Design Of Dual ClutchAbstractClutch is an important part of an automobile. In this dissertation, for the V olkswagen Golf 7-speed dual-clutch design. In this disc clutch, a film spring is used because in this way the clutch is smaller in axial direction, contains less parts, and all parts own easier structures, and the cost is lower in large scale manufacturing. In this dissertation, main parameters of the clutch are determined. Whole structure of the clutch is designed．Main components and parts are designed in details, such as driven plate which includes torsional vibration damper, driven plate wheel, film spring, pressure plate, clutch shell, etc．Strength of main parts is calculated, and the structures of main parts are analyzed and discussed．The working principle of the clutch is that when the bearing is pushed, film spring deforms in its circumference and the pressure on the pressure plate is lost, then the driven plate is disconnected from the flywheel; when the force imposed on the bearing is removed, film spring imposes pressure on the pressure plate, and the driven plate is connected with the flywheel once more．Keywords: clutch; film spring; torsional vibration damper; friction disc目录第一章绪论 (5)1.1离合器发历史 (5)1.2离合器概述 (5)二章双离合器式自动变速器流程 (10)2.1双离合器式自动变速器工作原理 (10)2.2 DCT工作过程分析 (15)2.3双离合器基本参数设计 (18)2.4 膜片弹簧参数选择 (19)第三章离合器的结构设计 (21)3.1 离合器的结构选择与论证 (24)3.2 离合器结构设计的要点 (24)3.3 离合器主要零件的设计 (25)3.4 本章小结 (26)第四章离合器的设计计算及说明 (27)4.1 离合器设计所需数据 (27)4.2 摩擦片主要参数选择 (27)4.3摩擦片尺寸的选择计算 (28)4.4摩擦片基本参数优化 (30)4.5扭转减震器的设计 (31)4.6 减振弹簧的设计 (32)4.7本章小结 (34)结论 (35)致谢 (36)参考文献 (37)第一章绪论1.1离合器发展历史近年来各国政府都从资金、技术方面大力发展汽车工业，使其发展速度明显比其它工业要快的多，因此汽车工业迅速成为一个国家工业发展水平的标志。

dcdc是什么意思双离合器自动变速器(dual clutch transmission)然而传统的自动变速箱结构对动力方面的损失较大，发动机有相当一部分的动力在变速箱的动力传递过程中被吞噬掉了。

与手动变速箱相比，自动变速箱在损失动力的同时也会相应的增加油耗。

如何能在便捷和性能方面找到更合理的解决方式呢?双离合自动变速箱也许是一条比较好的出路。

今天我们就来简要的了解一下这种较先进的变速箱形式。

我们先去大致介绍一下，这种缩写dct的双离合自动变速器。

20世纪90年代末期，大众公司和博格华纳携手合作生产第一个适用于大批量生产和应用于主流车型的双离合变速器。

双离合dualtronic技术使得手动变速箱具备自动性能，同时大大改善了汽车的燃油经济性。

应用该技术可以保证变速箱在换挡时消除汽车动力中断现象。

博格华纳为双离合自动变速箱研发的dualtronic双离合自动变速箱湿式离合器和控制系统已于年批量生产，服务设施于大众奥迪革新产品dsg(轻易换挡变速器) ，最先应用于款大众高尔夫r32和奥迪tt上。

博格华纳的双离合自动变速器因其产品技术创新和加工细致而获得了年度北美供应商超级大奖。

大众——dsg双离合器变速箱很多国人对于双离合变速器的重新认识也从dsg已经开始。

当然，大众的“双离合”也就是比较存有代表性的，旗下大部分进口车也都备有dsg，例如高尔夫gti，eos，迈腾和尚酷等。

不过，现今大众其实共计两款dsg双离合变速器，在大众内部代号分别为dq和dq，从直观数据上分析，代号dq的dsg存有六个挡位，能够忍受最小扭矩为nm，主要用作低排量或主打操控性的车型，例如高尔夫gti和即将上市的09款迈腾;而dq则就是七速双离合变速器，能够忍受最小扭矩为nm，主要配备于中低排量的车型，例如下半年上市的高尔夫6、速腾等。

沃尔沃——powershift双离合器变速箱与大众所使用的干式离合器的dsg变速箱相同，powershift所使用的就是湿式双离合器，就是将离合器片煮沸在机油当中，去对其展开加热。

汽车双离合器自动变速器的发展现状及展望摘要由于综合了手动和自动变速器的优点，近年来双离合器自动变速器在国内外都得到了快速的发展，在变速器市场占有率越来越高。

从品牌、市场占用率、技术等各方面分析了双离合器变速器的发展现状、指出了双离合器变速器的广阔的发展前景。

关键词汽车；双离合器变速器；发展现状；展望0引言随着生活水平的提高，汽车越来越普及，同时人们对汽车性能的要求也越来越高，汽车的性能不仅取决于发动机,而且在很大程度上依赖于变速器及变速器与发动机的配合。

手动变速汽车（MT）驾驶乐趣强，传动效率高，但不易操纵，容易造成驾驶疲劳；自动变速器（AT）汽车易于操纵，方便，但传动效率低，耗油。

MT带来的驾驶乐趣和AT带来的便利性是一对突出的矛盾，而双离合器变速器（Dual Clutch Transmission,以下简称“DCT”）能够解决这对矛盾，它综合了手动和自动变速器的优点，传动效率高、结构简单、操作便利、无动力中断，自2002年正式在大众高尔夫量产问世以来，在国内外都得到了快速的发展，在变速器市场占有率中越来越高，DCT必将有广阔的前景。

1双离合器自动变速器的发展现状1.1 国外发展现状自DCT量产以来，它在国外市场发展迅速，欧洲，美国，日本等国都占有一定的市场份额。

在欧洲，德国的大众集团是双离合器变速箱的引导者，在大众（起步车型为14.28万的宝来，旗舰车型是53.68万的进口CC3.6）、奥迪、西雅特、斯柯达、布加迪，甚至是大众商用车中广泛使用双离合器变速箱，在整个DCT市场上占有巨大的份额，除此之外，德国的保时捷、宝马、奔驰，意大利的菲亚特、法拉利，法国的雷诺、标致-雪铁龙，英国的莲花等品牌个别车型也搭乘了双离合器变速器。

在美国，福特为2008款福克斯和C-MAX配备了湿式双离合器变速箱，新一代福特福克斯、蒙迪欧、S-MAX、Galaxy和Kuga都可以选择双离合器变速箱；通用汽车的破产保护和结构重组令双离合器变速箱受到影响，其引入时间一拖再拖，按照通用的计划，将在2012年引入干式双离合器变速箱，用于配备GMC Granite。
