称重模块SIWAREX U

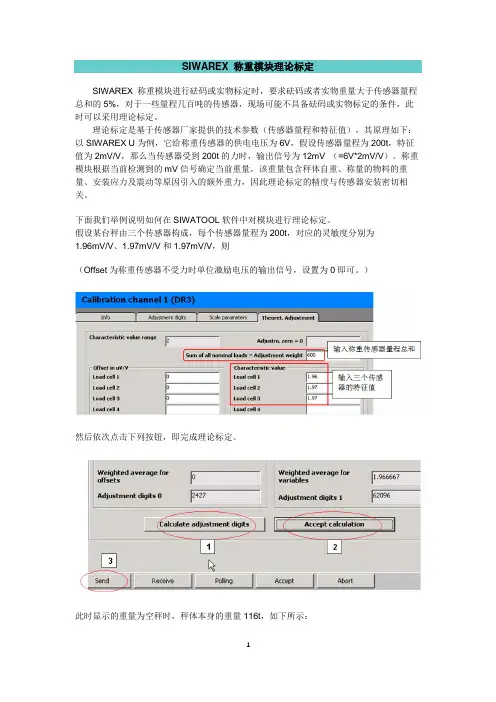

SIWAREX 称重模块理论标定
SIWAREX 称重模块进行砝码或实物标定时，要求砝码或者实物重量大于传感器量程总和的5%，对于一些量程几百吨的传感器，现场可能不具备砝码或实物标定的条件，此时可以采用理论标定。

理论标定是基于传感器厂家提供的技术参数（传感器量程和特征值），其原理如下：以SIWAREX U为例，它给称重传感器的供电电压为6V，假设传感器量程为200t，特征值为2mV/V，那么当传感器受到200t的力时，输出信号为12mV （=6V*2mV/V）。

称重模块根据当前检测到的mV信号确定当前重量，该重量包含秤体自重、称量的物料的重量、安装应力及震动等原因引入的额外重力，因此理论标定的精度与传感器安装密切相关。

下面我们举例说明如何在SIWATOOL软件中对模块进行理论标定。

假设某台秤由三个传感器构成，每个传感器量程为200t，对应的灵敏度分别为
1.96mV/V、1.97mV/V和1.97mV/V，则
（Offset为称重传感器不受力时单位激励电压的输出信号，设置为0即可。

）
然后依次点击下列按钮，即完成理论标定。

此时显示的重量为空秤时，秤体本身的重量116t，如下所示：
然后执行Zeroing 命令，使当前空秤时显示的重量为0，如下所示：
接下来就可以正常使用了。

特殊说明：特征值的单位是mV/V，有些传感器可以从它的铭牌上读取到该特征值，有些需要查传感器技术参数，确认该型号传感器的特征值。

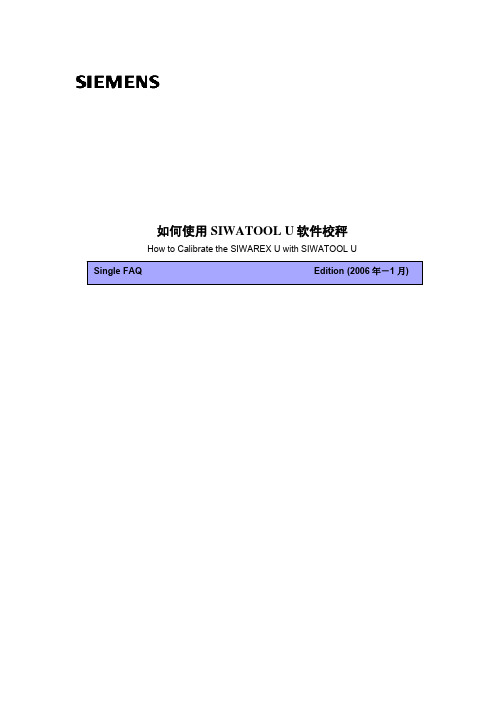

如何使用SIWATOOL U软件校秤How to Calibrate the SIWAREX U with SIWATOOL U摘要SIWAREX U 是一种用于各种简单的称重和力的测量任务的多功能称重模块。

紧凑的模块极易安装到所有 SIMATIC 自动化系统中。

然后即可通过SIMATIC 执行全部数据存取操作。

本文主要通过SIWATOOL软件来实现SIWAREX U校秤命令。

其中主要包含校零点、量程等指令。

关键SIWAREX U标定，零点，量程,SIWATOOL软件Key WordsSIWAREX U Calibration, Zeroing, Scale, SIWATOOL Software所必需硬件及软件如下：SIWAREX U 模块，SIWATOOL U 软件，RS232电缆（可自制）。

硬件接线图如下：RS232 制作方法如下：启动SIWATOOL U 软件：点击新建NEW选择称重通道，如果只有一个通道，则选择单通道，如果是两个通道，则选择双通道，模块号选择默认0 即可。

本例以双通道为例，然后输入名称和单位。

设置通讯接口方式，在option菜单下选择Serial interface 接口为COM1：同时需要设置电脑COM1 口的属性参数如下：通讯成功后，显示画面如下：本例以第一通道设置为例，双击Load cell Channel1 上的“信封”图标显示画面如下:对于第一次校秤，需要设定零点和量程。

首先将当前的传感器重量设为零点，“Set as Zero”，会发现校正数字0 为2624 ，此数值不需要手动输入，是自动生成的。

此时根据实际传感器的量程范围设定最大量程，本例传感器满量程为100 Kg，但因实际试验设备无100Kg 砝码。

所以，就以约20kg 的矿泉水为演示实例，在“Adjustment weight”输入20，按“Send” 发送到U 模块中。

此时点击OK 即可，关闭以上对话框即可，显示如下：校秤演示如下： 将校正“砝码”移除后，放一定重量，显示如下：首先按Zeroing ,将当前重量置零，然后按Theoretical Adjustment 按键，输入相应的参数，建议Characteristic rang e 为2 mV/ V，电压补偿参考传感器名牌信息进行调节，最后输入正常重量的重量值，按OK 。

称重模块SIWAREX U概述•描述•详情•特点描述SIWAREX U 称重模块是一种多用途的称重仪表, 用于所有简单称重和测力任务。

它可被集中地在SIMATIC S7-300或非集中地通过PROFIBUS DP连接至S7-400、SIMATIC S7或其他厂商的系统。

紧凑的模块设计易于安装到所有SIMATIC系统中。

它的应用例子包括，用于料仓和料罐的称重式料位测量、吊车的载荷测量、皮带输送机的载荷、工业升降机或轧钢机的过载保护等。

无论哪种称重应用，SIWAREX U称重模块都可以将重量数值直接传送到自动控制系统，没有信号传输过程中的偏差，也无需其它通讯接口。

借助SIWAREX U和其他SIMATIC范围的标准组件，我们可以给您提供最佳的硬件和软件环境。

例如，一个单或双通道SIWAREX U同SIMATIC CPU 312C一起使用，结果就是一个非常划算的、带总共10个数字输入和6个数字输出的自由编程称重系统。

To the top of the page详情通过ET 200M; 直接集成在S7-300集成到S7-400, PCS7, C7,IM151-7 CPU自动控制系统通讯接口SIMATIC S7 (P-Bus), RS 232, TTY故障限0.05 %内部分辨率65535测量数目/秒 50认证ATEX 95, FM, CULUS Haz. Loc.To the top of the page特点■SIMATIC中同一的设计技术和一致通讯■以高至65000分辨率和0.05%的精度测量重量或力■对于双秤使用的双通道型号节省了空间■直接连接一个远程显示器到TTY接口■具有理论校准功能，无需标定砝码■更换模块时，秤无需重新调整秤■借助SIWATOOL的简单参数化■支持危险区域1、2的本质安全称重传感器(可选)■可用于Ex应用中SIWAREX U称重模块:订货号：双通道模块7MH4950-2AA01SIWAREX U有单通道和双通道两种。

https:///cs/cn/zh/view/92522491C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d目录1 概述 ....................................................................................................................... 3 2 WP231接线及拨码设置 ........................................................................................ 4 3 WP231 例子程序使用说明 .................................................................................... 5 4 WP231参数设置与标定 ...................................................................................... 14 5 WP231集成的模拟量输出的使用 ....................................................................... 17 6 WP231集成的的数字量输出的使用 .................................................................... 19 7 WP231集成的的数字量输入的使用 .................................................................... 21 8 WP231 Firmware 版本升级 .. (22)C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d1 概述SIWAREX WP231是一款通用型称重模块，适用于大多数称重计量和测力应用。

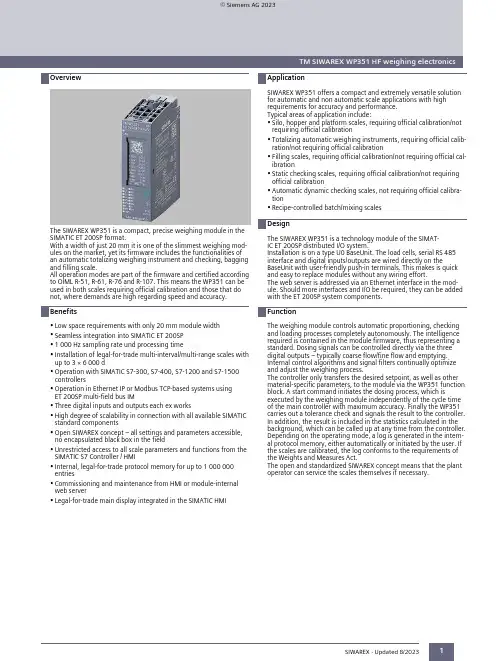

OverviewTM SIWAREX WP351 HF weighing electronicsTM SIWAREX WP351 HF weighing electronics1The SIWAREX WP351 is a compact, precise weighing module in the SIMATIC ET 200SP format.With a width of just 20 mm it is one of the slimmest weighing mod­ules on the market, yet its firmware includes the functionalities of an automatic totalizing weighing instrument and checking, bagging and filling scale.All operation modes are part of the firmware and certified according to OIML R-51, R-61, R-76 and R-107. This means the WP351 can be used in both scales requiring official calibration and those that do not, where demands are high regarding speed and accuracy.•Low space requirements with only 20 mm module width •Seamless integration into SIMATIC ET 200SP •1 000 Hz sampling rate und processing time•Installation of legal-for-trade multi-interval/multi-range scales with up to 3 × 6 000 d•Operation with SIMATIC S7-300, S7-400, S7-1200 and S7-1500controllers•Operation in Ethernet IP or Modbus TCP-based systems using ET 200SP multi-field bus IM•Three digital inputs and outputs each ex works•High degree of scalability in connection with all available SIMATIC standard components•Open SIWAREX concept – all settings and parameters accessible,no encapsulated black box in the field•Unrestricted access to all scale parameters and functions from theSIMATIC S7 Controller / HMI•Internal, legal-for-trade protocol memory for up to 1 000 000entries•Commissioning and maintenance from HMI or module-internal web server•Legal-for-trade main display integrated in the SIMATIC HMISIWAREX WP351 offers a compact and extremely versatile solutionfor automatic and non automatic scale applications with high requirements for accuracy and performance. Typical areas of application include:•Silo, hopper and platform scales, requiring official calibration/not requiring official calibration•Totalizing automatic weighing instruments, requiring official calib­ration/not requiring official calibration•Filling scales, requiring official calibration/not requiring official cal­ibration•Static checking scales, requiring official calibration/not requiring official calibration•Automatic dynamic checking scales, not requiring official calibra­tion•Recipe-controlled batch/mixing scalesThe SIWAREX WP351 is a technology module of the SIMAT­IC ET 200SP distributed I/O system.Installation is on a type U0 BaseUnit. The load cells, serial RS 485interface and digital inputs/outputs are wired directly on theBaseUnit with user-friendly push-in terminals. This makes is quick and easy to replace modules without any wiring effort.The web server is addressed via an Ethernet interface in the mod­ule. Should more interfaces and I/O be required, they can be added with the ET 200SP system components.The weighing module controls automatic proportioning, checking and loading processes completely autonomously. The intelligence required is contained in the module firmware, thus representing a standard. Dosing signals can be controlled directly via the three digital outputs – typically coarse flow/fine flow and emptying.Internal control algorithms and signal filters continually optimize and adjust the weighing process.The controller only transfers the desired setpoint, as well as other material-specific parameters, to the module via the WP351 function block. A start command initiates the dosing process, which isexecuted by the weighing module independently of the cycle time of the main controller with maximum accuracy. Finally the WP351carries out a tolerance check and signals the result to the controller.In addition, the result is included in the statistics calculated in the background, which can be called up at any time from the controller.Depending on the operating mode, a log is generated in the intern­al protocol memory, either automatically or initiated by the user. If the scales are calibrated, the log conforms to the requirements of the Weights and Measures Act.The open and standardized SIWAREX concept means that the plant operator can service the scales themselves if necessary.SIWAREX · Updated 8/2023© Siemens AG 2023TM SIWAREX WP351 HF weighing electronics2SIWAREX · Updated 8/2023TM SIWAREX WP351 HF weighing electronics3* At a height of more than 2 000 m above sea level, a derating of the ambient temperature of -1 °C / 100 m has to be adhered to. The maxim­um permissible height is 5 000 meters above sea level. At over 0.6 A total current of the digital outputs DQ, a derating of the ambient tem­perature of -1 °C per 100 mA has to be adhered to. The max. permissible total current is 1.5 A.SIWAREX · Updated 8/2023。
