称重系统讲解汇总称重系统，顾名思义，是用来测量物体的重量的系统。
它在各种应用中都有广泛的应用，如货物称重、工业生产过程中的材料重量确定、医疗领域的患者体重监测等。
本文将对称重系统的原理、结构和常见类型进行详细介绍。
称重系统的原理：称重系统的基本原理是通过测量物体受到的重力大小来确定其重量。
当物体被放置在秤盘上时，它会受到地球引力的作用，而称重系统会通过传感器等装置测量到这一作用力的大小，并将其转化为相应的重量数值。
称重系统的结构：称重系统通常由称量传感器、信号处理器和显示器等组成。
称量传感器一般被安装在秤盘底部，能够感知到物体对秤盘的作用力。
信号处理器负责将传感器采集到的力信号转化为数字信号，并进行处理。
而显示器用来显示被称重物体的重量数值。
称重系统的类型：根据使用场景和测量精度的不同，称重系统可分为普通称重系统和精密称重系统两种类型。
普通称重系统是指用于一般场合的称重系统，它的主要特点是称量范围较大，但测量精度一般较低。
这类系统通常采用传感器阻抗式称量或电气式称量的原理。
它适用于多种领域，如家用电子秤、货物称重等。
这些系统通常具有较低的成本和较高的可靠性。
精密称重系统是指用于对重量测量精度要求较高的场合的称重系统。
这类系统通常采用电子天平或电子称重传感器等高精度的测量装置。
它广泛应用于实验室、医疗机构、贵金属鉴定等需要精确重量测量的场合。
这些系统具有较高的测量精度和稳定性，但其成本也相对较高。
除了普通称重系统和精密称重系统外，还有一些特殊的称重系统，如动态称重系统和无人机称重系统等。
动态称重系统可用于测量运动状态下的物体重量，如车辆装载重量监测。
无人机称重系统则可以实时监测无人机的重量，以确保其安全运行。
总的来说，称重系统是一种用于测量物体重量的系统，它能够应用于多个领域，如工业制造、医疗健康等。
根据实际需求，我们可以选择适合的称重系统类型来满足不同场景下的重量测量需求。
随着科技不断进步，称重系统的测量精度和稳定性也将不断提高，为我们的生活和工作带来更多的便利。

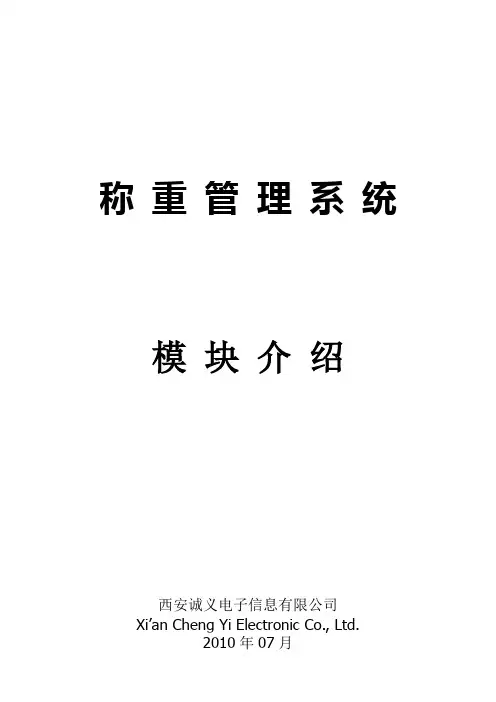

称重管理系统模块介绍西安诚义电子信息有限公司Xi’an Cheng Yi Electronic Co., Ltd.目录第一部分主要技术--------------------------------------------------3 第二部分模块说明2.1 车辆皮重防作弊模块-------------------------------------------42.2 红外线车辆定位模块----------------------------------------------52.3 无线遥控监测模块-------------------------------------------------62.4 视频与图像监控模块----------------------------------------------72.5 车辆过磅留痕迹模块----------------------------------------------82.6 称重模块-----------------------------------------------------------82.7 称重查询模块------------------------------------------------------82.8 语音提示模块------------------------------------------------------92.9 LED 提示模块------------------------------------------------------102.10 短信提示模块------------------------------------------------------102.11无线车号车牌自动识别模块----------------------------------------102.12 IC 卡管理模块------------------------------------------------------112.13 报表模块------------------------------------------------------------112.14 图表统计分析模块-------------------------------------------------122.15 GPS导航模块-------------------------------------------------------122.16第三方软件接口模块-----------------------------------------------132.17 远程称重、打印模块-----------------------------------------------13第一部分主要技术我们采用最新的分布式软件架构，使得煤炭从出井、到过磅、直到销售终端，一条链的统计信息都能实时监控。
电子称重模块——精准度和可扩展性兼备的理想选择随着科技不断发展，电子称重模块越来越普及和应用。
这种先进的技术已经取代了传统的机械秤，成为目前使用广泛的称重方式。
由于其高精度、高效率等特点，已被广泛应用于工业自动化、物流运输、医疗设备等领域。
一、工作原理称重模块内部含有若干个应变片（straingauge），当外部受力作用后，应变片会发生微小的形变，并对讯号放大器产生微弱的电信号。
模块通过将这些信号转化为数字信号，送入处理器，实现对称重物品重量的测量。
同时，模块可以自动进行零点校准、温度补偿等操作，确保测量结果的准确性和稳定性。
二、特点1、高精度：称重模块的精度一般可以达到0.05%，这比传统的机械秤要高得多。
在一些对称重要求较高的领域，如医疗设备、精密加工等行业内，电子称重模块已经成为重要工具。
2、高效率：称重模块可以实现自动化称重，当物品放上去时，立即能呈现数字结果。
这种高效率大大提高了生产效率，并减少了人工错误的发生。
3、可扩展性：称重模块可以根据需要进行扩展，可以与其他设备通讯，如计算机、PLC、HMI等，形成完整的自动化测量系统。
4、稳定性：称重模块内部含有应变片，可以感知外界的微小振动和干扰，自动进行补偿，保证数据的稳定性和准确性。
三、电子称重模块在不同领域的应用1、工业自动化：称重模块广泛应用于工业生产中，通过连接计算机和PLC等设备，实现流水线称重、自动分拣等功能，提高工业生产效率和质量。
2、物流运输：在物流运输领域，称重模块可以应用于货物的称重检测、车辆载重检测等方面，通过控制称重点的数量和位置，提高称重效率和准确性。
3、医疗设备：称重模块广泛应用于医疗设备中，如医用秤、手推车秤等。
由于其高精度和稳定性，可以对患者的体重、血压等进行准确测量。
4、家用电子秤：家用电子秤是当前市场上普及度高的称重模块之一，广泛应用于家庭生活中，可用于测量人体重量、食材重量等。
总之，电子称重模块具有高精度、高效率、可扩展性和稳定性等特点，在多个领域内都有广泛的应用。

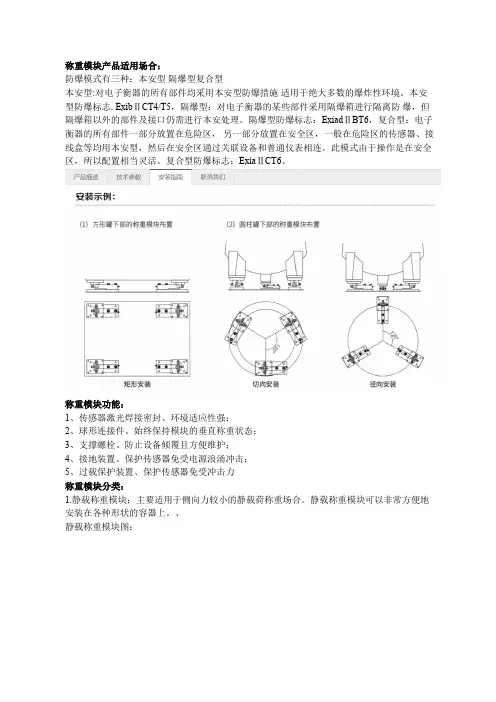

称重模块产品适用场合：防爆模式有三种：本安型隔爆型复合型本安型:对电子衡器的所有部件均采用本安型防爆措施适用于绝大多数的爆炸性环境。
本安型防爆标志. ExibⅡCT4/T5，隔爆型：对电子衡器的某些部件采用隔爆箱进行隔离防爆，但隔爆箱以外的部件及接口仍需进行本安处理。
隔爆型防爆标志：ExiadⅡBT6，复合型：电子衡器的所有部件一部分放置在危险区，另一部分放置在安全区，一般在危险区的传感器、接线盒等均用本安型，然后在安全区通过关联设备和普通仪表相连。
此模式由于操作是在安全区，所以配置相当灵活。
复合型防爆标志：ExiaⅡCT6。

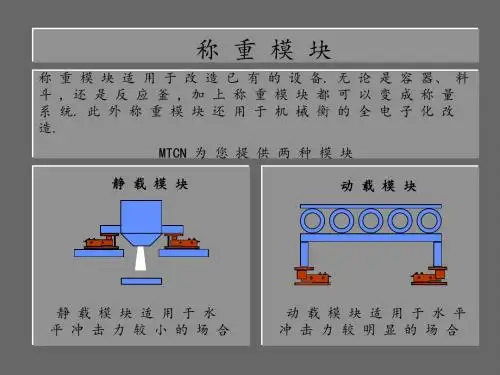

称重模块功能：1、传感器激光焊接密封、环境适应性强；2、球形连接件、始终保持模块的垂直称重状态；3、支撑螺栓、防止设备倾覆且方便维护；4、接地装置、保护传感器免受电源浪涌冲击；5、过载保护装置、保护传感器免受冲击力称重模块分类：1.静载称重模块：主要适用于侧向力较小的静载荷称重场合。
静载称重模块可以非常方便地安装在各种形状的容器上。
、静载称重模块图：2.动载称重模块：主要适用于承受水平作用力的机械装置如流水线、传送带等，另外动载称重模块还可用于机械平台称改造。
动载称重模块图：称重模块安装注意事项：1、称重模块的安装的时候一定要保证称重模块安装在固定式模块的对角上，两个安装点之间距离是所有安装点间长的。
2、假如您选择的是称重模块采用不锈钢材料，有效抵御腐蚀性物质侵蚀。
固定、浮动、半浮动三种结构，可在各种恶劣条件下使用。
安装时选用一个固定式模块，一个半浮动模块及一到二个浮动式模块。
3、在采用四只动载称重模块的安装方式中，一般其中两只称重模块的三面受限位，另外两只称重模块只在端部限位。
4、静载称重模块安装方式一般采用的是不锈钢材料，有效抵御腐蚀性物质侵蚀。
固定、浮动、半浮动三种结构，可在各种恶劣条件下使用。
下面我们再来说说称重模块的安装调试时的注意事项：（1）调试前一定要检查每个称重模块的支撑螺杆顶部螺母是否已松开。

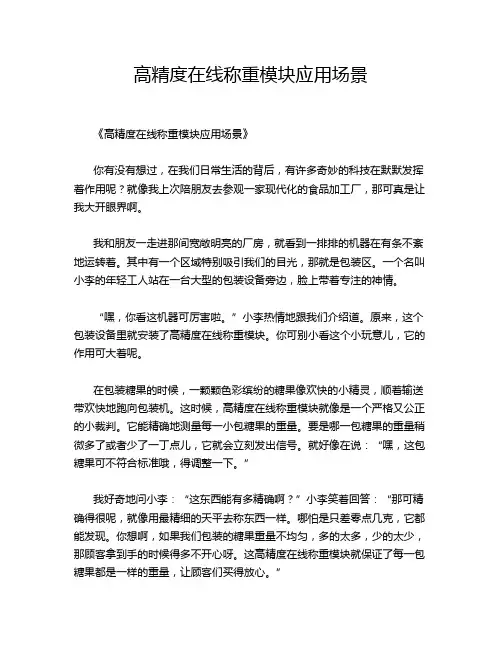

高精度在线称重模块应用场景《高精度在线称重模块应用场景》你有没有想过，在我们日常生活的背后，有许多奇妙的科技在默默发挥着作用呢？就像我上次陪朋友去参观一家现代化的食品加工厂，那可真是让我大开眼界啊。
我和朋友一走进那间宽敞明亮的厂房，就看到一排排的机器在有条不紊地运转着。
其中有一个区域特别吸引我们的目光，那就是包装区。
一个名叫小李的年轻工人站在一台大型的包装设备旁边，脸上带着专注的神情。
“嘿，你看这机器可厉害啦。
”小李热情地跟我们介绍道。
原来，这个包装设备里就安装了高精度在线称重模块。
你可别小看这个小玩意儿，它的作用可大着呢。
在包装糖果的时候，一颗颗色彩缤纷的糖果像欢快的小精灵，顺着输送带欢快地跑向包装机。
这时候，高精度在线称重模块就像是一个严格又公正的小裁判。
它能精确地测量每一小包糖果的重量。
要是哪一包糖果的重量稍微多了或者少了一丁点儿，它就会立刻发出信号。
就好像在说：“嘿，这包糖果可不符合标准哦，得调整一下。
”我好奇地问小李：“这东西能有多精确啊？”小李笑着回答：“那可精确得很呢，就像用最精细的天平去称东西一样。
哪怕是只差零点几克，它都能发现。
你想啊，如果我们包装的糖果重量不均匀，多的太多，少的太少，那顾客拿到手的时候得多不开心呀。
这高精度在线称重模块就保证了每一包糖果都是一样的重量，让顾客们买得放心。
”从食品加工厂出来后，我们又来到了一个物流仓库。
在那里，我看到一个身材魁梧的大哥，我们就叫他老张吧。
老张正指挥着工人们搬运一些大箱子。
这些箱子里装着各种各样的电子产品。
老张告诉我，他们在货物进出库的时候，也用到了高精度在线称重模块。
“为啥要称重呢？”我有点疑惑地问。
老张无奈地笑了笑说：“你想啊，如果我们发货的时候不知道货物的准确重量，那运输成本怎么算呢？要是接收货物的时候重量不对，是不是就有问题了呢？这个高精度在线称重模块就像是一个忠实的管家，把货物的重量管得死死的。
而且啊，它还能发现货物在运输过程中有没有被损坏或者被偷换呢。

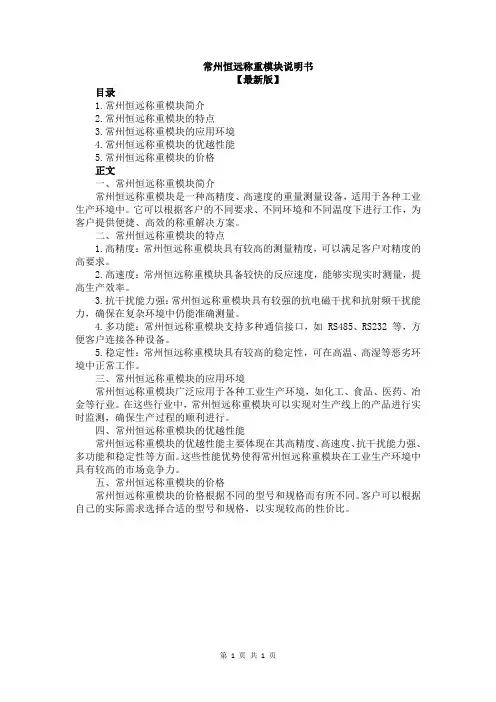

常州恒远称重模块说明书【最新版】目录1.常州恒远称重模块简介2.常州恒远称重模块的特点3.常州恒远称重模块的应用环境4.常州恒远称重模块的优越性能5.常州恒远称重模块的价格正文一、常州恒远称重模块简介常州恒远称重模块是一种高精度、高速度的重量测量设备，适用于各种工业生产环境中。
它可以根据客户的不同要求、不同环境和不同温度下进行工作，为客户提供便捷、高效的称重解决方案。
二、常州恒远称重模块的特点1.高精度：常州恒远称重模块具有较高的测量精度，可以满足客户对精度的高要求。
2.高速度：常州恒远称重模块具备较快的反应速度，能够实现实时测量，提高生产效率。
3.抗干扰能力强：常州恒远称重模块具有较强的抗电磁干扰和抗射频干扰能力，确保在复杂环境中仍能准确测量。
4.多功能：常州恒远称重模块支持多种通信接口，如 RS485、RS232 等，方便客户连接各种设备。
5.稳定性：常州恒远称重模块具有较高的稳定性，可在高温、高湿等恶劣环境中正常工作。
三、常州恒远称重模块的应用环境常州恒远称重模块广泛应用于各种工业生产环境，如化工、食品、医药、冶金等行业。
在这些行业中，常州恒远称重模块可以实现对生产线上的产品进行实时监测，确保生产过程的顺利进行。
四、常州恒远称重模块的优越性能常州恒远称重模块的优越性能主要体现在其高精度、高速度、抗干扰能力强、多功能和稳定性等方面。
这些性能优势使得常州恒远称重模块在工业生产环境中具有较高的市场竞争力。
五、常州恒远称重模块的价格常州恒远称重模块的价格根据不同的型号和规格而有所不同。
客户可以根据自己的实际需求选择合适的型号和规格，以实现较高的性价比。
第1页共1页。
S7-200 专用称重模块一、简介：SZ216C2 型称重扩展模块，与西门子 S7-200 系列总线兼容，直接挂在 S7-200 总 线上运行。
它有两个独立的秤重通道，采用了衡器仪表的标准电路比率法、六限制实现了闭 环测量，实现了高精度、高分辨率长线传输等标准 AD 模块所无法实现的效果。
适用范围：静态秤、动态包装秤、复检秤、皮带秤、失重秤、料位秤、配料秤、张力控 适用范围 制器 应用行业： 应用行业 1. 静态秤：汽车衡，智能体重秤等静态重量计量 2. 包装机械：食品、饲料、化工原料、润滑油、食用油等高速包装机；建筑涂料包装 机械 3. 复检秤：各种包装机械的出厂检验、重量复核 4. 皮带秤：水泥机械、预混料机械；建材配料机械；烟草机械 5. 失重秤：筑路机械，高炉喷补机械 6. 料位秤：方便面机械；制药机械；环保机械；牛奶罐；啤酒罐；烟草储箱及所有方 便称重的物料料位检测 7. 配料秤：搅拌站；水泥配料；陶瓷配料；涂料机械 8. 滤波方式：采用 S7-200 的集成平滑滤波，阈值滤波 二、性能特点： 1. 通道数：2 通道 2. 分辨率：±15 位（±32767） 3. 转换速率：每秒 50 次 4. 尺寸：71.2x80x62（W x H x D）毫米，与西门子标准模块尺寸一致。
5. 安装方式：与西门子的标准模块一样的安装方式。
6. 测量模式：使用 6 线制（传感器的距离大于 50 米）或 4 线制。
7. 线性误差：优于 1/3000。
8．驱动能力：每通道最多可以驱动 120 毫安负载。
（相当于 8 只 350Ω应变式称重传感器。
） 9．供电：直流电压 24V，误差±1V，模块静态功耗 0.1A（5v 总线） 。
10. 最多连接数：本模块采用了西门子的模拟量模块特性，最多可以连接 5 个模块，即最多 可以同时连接 10 台秤。
11. 通讯：因为此模块作为 S7-200 的扩展模块使用，所以 S7-200 支持的所有通讯方式都可 以实现，例如 Profibus DP, MPI, 以太网，PPI，各种 485 自由协议通讯，还可以实现互联网 远程操作与数据读取。
维控称重模块在各行业的应用目录一、产品概述 (3)二、应用领域 (3)三、应用实例 (4)（一）维控产品在立式电子称包装机上的应用 (4)1.电子称包装机 (4)2.方案设计 (4)3.电子称原理 (4)4.触摸屏界面设计 (5)5.PLC程序设计 (8)6.结束语 (10)（二）维控产品在挂面称重上的应用 (10)1.项目用途 (10)2.设计方案 (10)3.项目工艺 (10)4.达到效果 (11)（三）维控触摸屏和PLC在半自动螺杆机的应用 (11)1.半自动螺杆下料机 (11)2.方案设计 (11)3.界面设计 (12)5.结束语 (16)（四）维控产品在定量包装机上的应用 (16)1.项目背景 (16)2.设计方案 (17)3.项目工艺 (17)4.项目功能特点 (17)5.画面欣赏 (18)（五）维控称重模块在米重控制系统的应用 (18)1.米重控制系统： (18)2.控制原理说明： (19)3.配置与优点 (19)4.部分人机画面 (20)5.部分PLC程序 (21)6.总结 (22)（六）维控HMI和PLC在自动灌装机上的应用 (22)1.简介 (23)2.工作原理 (23)3.程序介绍 (23)4.部分程序： (26)5、总结 (27)（七）维控系列产品在全自动桥梁注浆机上的应用 (27)1.动态称重系统 (27)2.配置清单 (28)3.配置优点 (28)4.部分PLC程序 (28)5.总结 (29)维控PLC称重模块的行业应用案例一、产品概述LX3V-1WT和LX3V-2WT是一种多用途的、灵活的称量模块；无论何时、何处打算把秤用在自动化系统中、或者有必要进行力的测量时，都可以使用这种称重模块。
LX3V-WT模块能发挥现代自动化系统的所有优势；其中包括综合通信、诊断系统。
LX3V-WT具有很多至关重要的优势:●适用于四线制和六线制称重传感器；●利用Wecon PLC Editor的标准化配置；●分辩率高达24位的重量测量或力的测量；●0.01%的高准确性；●7.5/10/25/50/60/150/300Hz可选转换速率；●简单易用的FROM/TO配置指令；●能灵活地适应自动化控制方面的不同要求；●模块更换方便，无需重新调节秤；●全面的自我诊断功能。
数字称重模块介绍与应用关键词：数字称重模块、称重芯片、RS232、RS485、家电称重、物联网称重、智能称重、智能家电一、数字化背景随着物联网发展，智能家电及智能设备大量诞生，这些设备拥有越来越多的传感器，如温湿度传感器、光线传感器、电能计量传感器、称重传感器、气体传感器等。
集成更多的传感器，设备能感知更多的环境参数，为设备提供更全面的智能控制依据。
大部分传感器都需要实时测量，并且每类传感器都涉及独特的算法，面对如今产品更迭速度很快的状况，系统集成方不会针对每种传感器都进行开发，而是希望传感器数字化，集成完善的算法、灵活的功能配置、通用的通讯接口。
数字称重模块就是一种将称重传感器信号进行模数转换，集成完善的滤波、重量计算算法及UART/RS232/RS485接口的数字模块。
外部控制器通过UART接口与模块通讯，配置数字模块，不需要设计各种称重算法，直接获取重量值。
数字称重模块可以被配置成自动发送模式及省电模式，连接蓝牙、WIFI、NB-IOT 模块，可以实现低功耗无线传输、物联网称重。
二、数字称重模块应用领域数字称重模块集成信号采样、信号处理、称重算法，任何产品需要使用到称重时，只需要将此模块直接嵌入到产品中，只占用1个UART或RS232资源，不需要具备任何称重设计经验，立即实现称重功能。
同时还可以配置数字称重模块工作在不同的称重模式，实现节能、自调整等智能称重。
据现有市场了解，数字称重模块主要应用在四个领域：●家电称重：如冰箱、洗衣机、料理机、电磁炉等；●消费电子：如智能水杯、无人货柜、宠物喂养器等；●电子秤：如无线快递秤、智能电子秤、收银秤、地磅等；●工业应用：如电梯、数字传感器、自动分选机等；三、数字称重模块介绍1、数字称重模块硬件结构数字称重模块主要功能包含模拟信号滤波电路、模数转换(ADC)、MCU、通讯电路及稳压电源。
电源电路为ADC、MCU、接口芯片提供电源；滤波电路消除夹杂在传感器信号内的部分噪声，抑制尖峰脉冲干扰、电磁干扰，使进入ADC芯片的信号相对干净；24位高精度ADC将模拟信号转换为数字信号；MCU对从ADC获取的AD值进行软件滤波，计算重量值；MCU通过RS485/RS232通讯接口传输重量数据，外部控制器通过此接口配置称重模块。
