导入新课新课内容1.1焊接与切割概述1.1.1焊接与切割的基本原理及分类（一）焊接的基本原理联接方法分为：可拆卸的联接如：螺栓联接、铆接不可拆卸的联接如：焊接焊接的定义：通过加热或加压、或两者并用，并且用或不用填充材料，使工件达到原子（或分子）间结合的一种方法。
（二）焊接方法的分类按焊接原理、热源种类及母材金属所处的状态，可把焊接方法分为熔焊、压焊和钎焊三（三）切割方法和分类按照金属切割过程中加热方法的不同分为：１．火焰切割：燃烧按加热气源不同，分为（１）气割：氧－乙炔火焰（２）液化石油气切割：氧－液化石油气火焰（３）氢氧源切割：先将水电解成氢气和氧气，再燃烧（４）氧熔剂切割：在切割氧流中加入纯铁粉或其它熔剂２．电弧切割：熔化按生成电弧的不同分为：（１）等离子弧切割：利用高温高速的强劲的等离子射流，将被切割金属部分熔化，并随即吹除，形成狭窄的切口而完成切割（２）碳弧气刨：使用碳棒与工件之间产生的电弧将金属熔化，并用压缩空气将其吹掉，实际切割３．冷切割切割后工件相对变形小，分为：（１）激光切割：利用激光束把材料穿透，并使激光束移动而实现切割（２）水射流切割：利用高压换能泵产生出200－400Mpa的高压水的水束动能，实现材料切割1.1.2焊接与切割的发展概况及应用（一）焊接与切割技术的发展概况钎焊：几千年的历史春秋战国时期曾侯乙墓中的建鼓铜座上有许多盘龙，是分段钎焊连接而成的压焊：八百多年据明朝宋应星所著《天工开物》一书记载：中国古代将铜和铁一起入炉加热，经锻打制造刀、斧；用黄泥或筛细的陈久壁土撒在接口上，分段煅焊大型船锚。
中世纪，在叙利亚大马士革也曾用锻焊制造兵器熔焊：19世纪初，英国的戴维斯发现电弧和氧乙炔焰两种能局部熔化金属的高温热源；1885～1887年,俄国的别纳尔多斯发明碳极电弧焊钳；1900年又出现了铝热焊。
20世纪初，碳极电弧焊和气焊得到应用，同时还出现了薄药皮焊条电弧焊，电弧比较稳定，焊接熔池受到熔渣保护，焊接质量得到提高，使手工电弧焊进入实用阶段，电弧焊从20年代起成为一种重要的焊接方法。

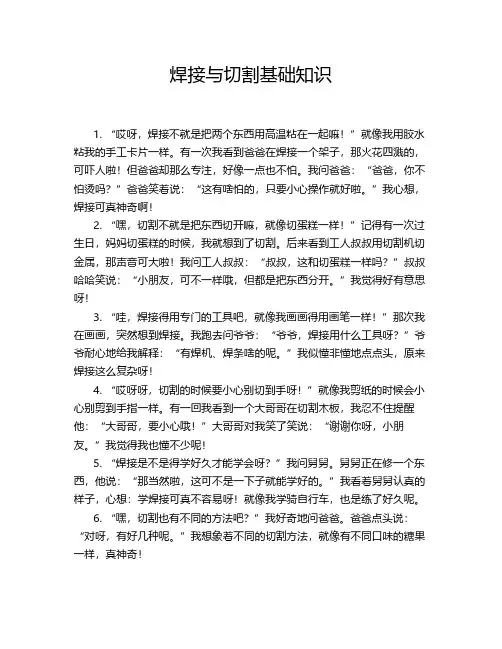

焊接与切割基础知识1. “哎呀，焊接不就是把两个东西用高温粘在一起嘛！”就像我用胶水粘我的手工卡片一样。
有一次我看到爸爸在焊接一个架子，那火花四溅的，可吓人啦！但爸爸却那么专注，好像一点也不怕。
我问爸爸：“爸爸，你不怕烫吗？”爸爸笑着说：“这有啥怕的，只要小心操作就好啦。
”我心想，焊接可真神奇啊！2. “嘿，切割不就是把东西切开嘛，就像切蛋糕一样！”记得有一次过生日，妈妈切蛋糕的时候，我就想到了切割。
后来看到工人叔叔用切割机切金属，那声音可大啦！我问工人叔叔：“叔叔，这和切蛋糕一样吗？”叔叔哈哈笑说：“小朋友，可不一样哦，但都是把东西分开。
”我觉得好有意思呀！3. “哇，焊接得用专门的工具吧，就像我画画得用画笔一样！”那次我在画画，突然想到焊接。
我跑去问爷爷：“爷爷，焊接用什么工具呀？”爷爷耐心地给我解释：“有焊机、焊条啥的呢。
”我似懂非懂地点点头，原来焊接这么复杂呀！4. “哎呀呀，切割的时候要小心别切到手呀！”就像我剪纸的时候会小心别剪到手指一样。
有一回我看到一个大哥哥在切割木板，我忍不住提醒他：“大哥哥，要小心哦！”大哥哥对我笑了笑说：“谢谢你呀，小朋友。
”我觉得我也懂不少呢！5. “焊接是不是得学好久才能学会呀？”我问舅舅。
舅舅正在修一个东西，他说：“那当然啦，这可不是一下子就能学好的。
”我看着舅舅认真的样子，心想：学焊接可真不容易呀！就像我学骑自行车，也是练了好久呢。
6. “嘿，切割也有不同的方法吧？”我好奇地问爸爸。
爸爸点头说：“对呀，有好几种呢。
”我想象着不同的切割方法，就像有不同口味的糖果一样，真神奇！7. “哇，焊接的时候会发出很亮的光吧？”有次晚上看到远处有亮光，我就想到了焊接。
妈妈说：“是呀，就像闪电一样。
”我惊讶地张大嘴巴，那一定很壮观吧！8. “切割后的东西还能用吗？”我问老师。
老师笑着说：“当然可以呀，只要处理好就行。
”我想到我弄坏的玩具，要是能切割好再用就好了。
9. “焊接和切割是不是很重要的技术呀？”我和小伙伴们讨论着。
第一部分必知必会试题1.判断题(1)电焊设备和电动工具都必须有可靠的接地(接零)措施。
1(2)焊接作业时,必须戴护目镜、防护手套、穿化纤工作服。
2(3)金属焊接与切割特种作业人员必须经过培训考核合格,取得安全技术操作证后方能独立作业。
1(4)流经人体的电流强度越大,电流通过人体的持续时间越长,对人的伤害越大。
1(5)当违反焊割“十不烧”时,焊工有权拒绝焊割,各级领导不得违章指挥其作业。
12.单选题(1)乙炔瓶与氧气瓶在空旷的环境中安全距离不得小于( A )米。
A.10B.15C. 8(2)焊工在操作前,应检查和确认作业现场无( A )物品。
A.易燃易爆B.可燃C.火源(3)电流通过人体时,最危险的途径是( B )。
A.从手到手B.从手到脚C.从脚到脚(4)电焊面罩是保护焊工面部免受强烈的弧光及金属飞溅的( A )。
A.灼伤B.烫伤C.外伤(5)焊工应穿着专用的工作服和鞋,工作服应是( A )的。
A.白色B.黄色C.红色(一)焊接与切割基础知识1.判断题(1)焊接对焊件加热加压的作用是促使原子扩散,缩小原子间的距离,以实现原子结合。
(2)焊接可分为电弧熔焊、压力焊和钎焊三类。
(3)为消除钢结构的焊接残余应力,焊后应进行回火处理。
(4)焊后进行正火处理是为了改善焊接接头的力学性能,细化晶粒。
(5)直流反接适合于焊薄件。
(6)结构钢的焊接性,随着含碳量的提高而变得较差。
(7)低碳钢的含碳量为0.25%~0.4%。
(8)40号钢的平均含碳量为0.4%,属于低碳钢。
(9)普通钢和优质钢的品质不同,其区别主要是含硫量和含磷量不同。
(10)钢材牌号“20g”中的“g”表示锅炉钢。
(11)钢淬火后可以提高其硬度和耐磨性。
(12)焊后进行退火处理的作用是为了消除焊件的残余应力。
(13)强度是指金属材料在外力作用下抵抗变形和断裂的能力。
(14)淬火是使钢材获得马氏体组织的热处理方法。
(15)钢的强度常用指标有屈服点和抗拉强度。
第一章焊接与切割基础知识1. 特种作业:容易发生人身伤亡事故,对作业者本人,他人以及周围设施的安全有重大危害因素作业。
2. 特种人员需18-60周岁,每2年一复审。
每6年一换证.3. 焊接的方法分为:熔化焊,压力焊,钎焊。
熔化焊是利用局部加热的方法,将连接处的金属加热至融化状态而完成的焊接方法。
压力焊是利用焊接时施加一定的压力而完成焊接的方法。
钎焊是把比被焊金属熔点低的钎料金属加热溶化至液态,然后是其渗透到被焊金属接缝的间隙中而达到的结合的方法。
4. 熔化焊包括:气焊;电弧焊(手工埋弧焊,自动埋弧焊);铝热焊;等离子弧焊;电渣焊;电子束焊;气电焊;(CO2气体保护焊,惰性气体保护焊);激光焊。
5. 压力焊包括:摩擦焊;锻焊;电阻焊(点焊,滚焊,对焊)气压焊;超声波焊;冷压焊;爆炸焊。
6. 电弧切割按生成电弧的不同分为:等离子弧切割,碳弧气割,冷切割。
7. 利用电弧的电量加热并熔化金属进行焊接的称电弧焊。
8. 焊接具有生产周期短,成本低,结构设计灵活,用材合理的特点。
9. 焊接的材料很多,除普通材料外,还有超高强钢,活性金属,难熔金属以及各种非金属的焊接。
10. 常见的金属元素有:铁.铝.铜.铬.镍.钨等。
常见的非金属元素有:碳.氧.氢.氮.硫.磷等。
11. 一般的固态金属及合金都是晶体,如:食盐,水结成的冰。
并非固态的物质都是晶体,如;玻璃,松香等为非晶体。
晶体与非晶体的区别不在外形,在于内部的原子排列。
12. 晶格:金属的原子按一定的方式有规则的排列成一定空间几何形状的结晶格子,成为晶格。
13. 合金分为:固溶体,化合物,机械混合物,三类。
14. 奥氏体(A):是碳和其他合金元素在r-铁中的固溶体。
15. 马氏体(M):是碳在a-铁中的过饱和固溶体。
16. 含碳量低于2.11%的铁碳合金称为钢,含碳量2.11%--6.67%的铁碳合金称为铸铁。
17. 莱氏体组织在常温下是珠光体+渗碳体的机械混合物。
焊接与切割基础知识 一、焊接与切割的基本原理及分类 (一)基本原理 在金属结构及其它机械产品的制造中常需将两个或两个以上的零件按一定的形式和尺寸联接在一起，这种联接通常分两大类，一类是可拆卸的联接，就是不必损坏被联接件本身就可以将它们分开、如螺栓联接等，见图1—1。
另一类联接是永久性联接，即必须在毁坏零件后才能拆卸，如焊接。
图1—1 机械联接(a)螺栓联接 (b)铆钉联接 焊接就是通过加热或加压，或两者并用，并且使用或不用填充材料，使工件达到结合的方法。
为了获得牢固的结合，在焊接过程中必须使被焊件彼此接近到原子间的力能够相互作用的程度。
为此，在焊接过程中，必须对需要结合的地方通过加热使之熔化，或者通过加压(或者先加热到塑性状态后再加压)，使之造成原子或分子间的结合与扩散，从而达到不可拆卸的联接。
(二)焊接方法的分类 按照焊接过程中金属所处的状态及工艺的特点，可以将焊接方法分为熔化焊、压力焊和钎焊三大类。
图1—2 永久性联接焊接 熔化焊是利用局部加热的方法将联接处的金属加热至熔化状态而完成的焊接方法。
在加热的条件下，增强了金属原子的功能，促进原子间的相互扩散，当被焊接金属加热至熔化状态形成液态熔池时，原子之间可以充分扩散和紧密接触，因此冷却凝固后，即可形成牢固的焊接接头。
常见的气焊、电弧焊、电渣焊、气体保护焊、等离子弧焊等均属于熔化焊的范畴。
压力焊是利用焊接时施加一定压力而完成焊接的方法。
这类焊接有两种形式，一是将被焊金属接触部分加热至塑性状态或局部熔化状态，燃后施加一定压力，以使金属原子间相互结合形成牢固的焊接接头，如锻焊、接触焊；摩擦焊和气压焊等就是这种类型的压力焊方法。
二是不进行加热，仅在被焊金属接触面上施加足够大的压力，借助于压力所引起的塑性变形，以使原子间相互接近而获得牢固的压挤接头，这种压力焊的方法有冷压焊、爆炸焊等。
钎焊是把比被焊金属熔点低的钎料金属加热熔化至液态，然后使其渗透到被焊金属接缝的间隙中而达到结合的方法。
