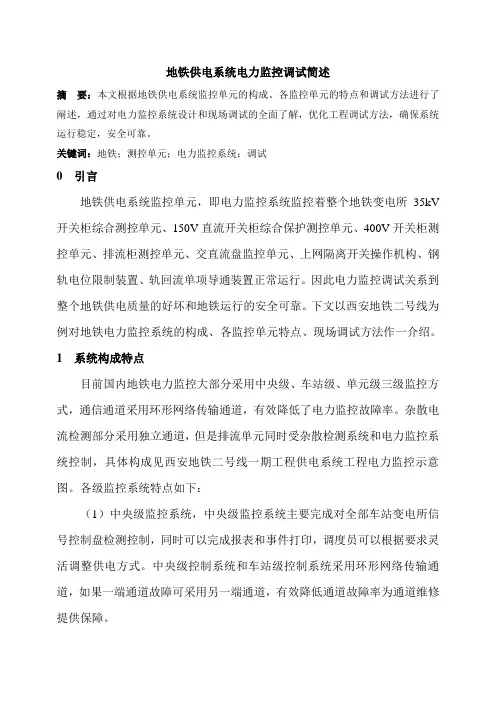

地铁供电系统电力监控调试简述摘要：本文根据地铁供电系统监控单元的构成、各监控单元的特点和调试方法进行了阐述，通过对电力监控系统设计和现场调试的全面了解，优化工程调试方法，确保系统运行稳定，安全可靠。
关键词：地铁；测控单元；电力监控系统；调试0 引言地铁供电系统监控单元，即电力监控系统监控着整个地铁变电所35kV 开关柜综合测控单元、150V直流开关柜综合保护测控单元、400V开关柜测控单元、排流柜测控单元、交直流盘监控单元、上网隔离开关操作机构、钢轨电位限制装置、轨回流单项导通装置正常运行。
因此电力监控调试关系到整个地铁供电质量的好坏和地铁运行的安全可靠。
下文以西安地铁二号线为例对地铁电力监控系统的构成、各监控单元特点、现场调试方法作一介绍。
1 系统构成特点目前国内地铁电力监控大部分采用中央级、车站级、单元级三级监控方式，通信通道采用环形网络传输通道，有效降低了电力监控故障率。
杂散电流检测部分采用独立通道，但是排流单元同时受杂散检测系统和电力监控系统控制，具体构成见西安地铁二号线一期工程供电系统工程电力监控示意图。
各级监控系统特点如下：（1）中央级监控系统，中央级监控系统主要完成对全部车站变电所信号控制盘检测控制，同时可以完成报表和事件打印，调度员可以根据要求灵活调整供电方式。
中央级控制系统和车站级控制系统采用环形网络传输通道，如果一端通道故障可采用另一端通道，有效降低通道故障率为通道维修提供保障。
（2）车站级监控系统，主要实现对本站的监控单元检测控制，或中央级监控系统故障，监控将下放至车站级。
车站级监控系统装置起承上启下的作用，既可以完成对本站各测控单元的监控也可以接受来自中央级的命令，同时也将各测控单元状态上传至中央监控系统。
（3）测控单元，是电力监控系统中最基本的测控单元，主要完成检测信号上传以及上级控制单元的命令执行。
2 调试2.1 调试程序调试原则：先完成各测控单元至信号控制盘之间调试，再完成各测控单元至中央级综合监控室调试。

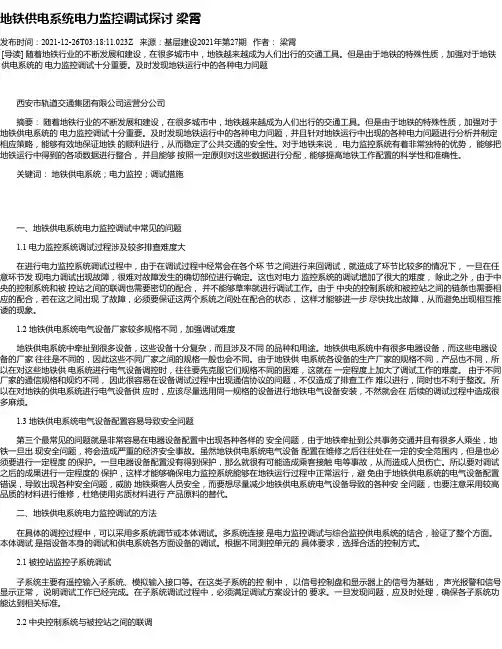

地铁供电系统电力监控调试探讨梁霄发布时间：2021-12-26T03:18:11.023Z 来源：基层建设2021年第27期作者：梁霄[导读] 随着地铁行业的不断发展和建设，在很多城市中，地铁越来越成为人们出行的交通工具。
但是由于地铁的特殊性质，加强对于地铁供电系统的电力监控调试十分重要。
及时发现地铁运行中的各种电力问题西安市轨道交通集团有限公司运营分公司摘要：随着地铁行业的不断发展和建设，在很多城市中，地铁越来越成为人们出行的交通工具。
但是由于地铁的特殊性质，加强对于地铁供电系统的电力监控调试十分重要。
及时发现地铁运行中的各种电力问题，并且针对地铁运行中出现的各种电力问题进行分析并制定相应策略，能够有效地保证地铁的顺利进行，从而稳定了公共交通的安全性。
对于地铁来说，电力监控系统有着非常独特的优势，能够把地铁运行中得到的各项数据进行整合，并且能够按照一定原则对这些数据进行分配，能够提高地铁工作配置的科学性和准确性。
关键词：地铁供电系统；电力监控；调试措施一、地铁供电系统电力监控调试中常见的问题1.1 电力监控系统调试过程涉及较多排查难度大在进行电力监控系统调试过程中，由于在调试过程中经常会在各个环节之间进行来回调试，就造成了环节比较多的情况下，一旦在任意环节发现电力调试出现故障，很难对故障发生的确切部位进行确定。
这也对电力监控系统的调试增加了很大的难度，除此之外，由于中央的控制系统和被控站之间的联调也需要密切的配合，并不能够草率就进行调试工作。
由于中央的控制系统和被控站之间的链条也需要相应的配合，若在这之间出现了故障，必须要保证这两个系统之间处在配合的状态，这样才能够进一步尽快找出故障，从而避免出现相互推诿的现象。
1.2 地铁供电系统电气设备厂家较多规格不同，加强调试难度地铁供电系统中牵扯到很多设备，这些设备十分复杂，而且涉及不同的品种和用途。
地铁供电系统中有很多电器设备，而这些电器设备的厂家往往是不同的，因此这些不同厂家之间的规格一般也会不同。

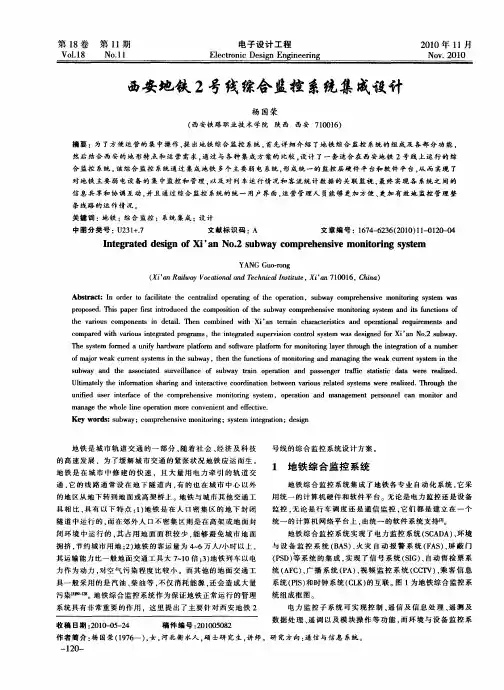

西安地铁2号线综合监控系统集成设计地铁是城市轨道交通的一部分，随着社会、经济及科技的高速发展，为了缓解城市交通的紧张状况地铁应运而生。
地铁是在城市中修建的快速，且大量用电力牵引的轨道交通，它的线路通常设在地下隧道内，有的也在城市中心以外的地区从地下转到地面或高架桥上。
地铁与城市其他交通工具相比，具有以下特点：1)地铁是在人口密集区的地下封闭隧道中运行的，而在郊外人口不密集区则是在高架或地面封闭环境中运行的，其占用地面面积较少，能够避免城市地面拥挤，节约城市用地；2)地铁的客运量为4～6 万人／小时以上，其运输能力比一般地面交通工具大7～1O 倍；3)地铁列车以电力作为动力，对空气污染程度比较小。
而其他的地面交通工具一般采用的是汽油、柴油等，不仅消耗能源，还会造成大量污染。
地铁综合监控系统作为保证地铁正常运行的管理系统具有非常重要的作用，这里提出了主要针对西安地铁2 号线的综合监控系统设计方案。
1 地铁综合监控系统地铁综合监控系统集成了地铁各专业自动化系统，它采用统一的计算机硬件和软件平台。
无论是电力监控还是设备监控，无论是行车调度还是通信监控，它们都是建立在一个统一的计算机网络平台上，由统一的软件系统支持。
地铁综合监控系统实现了电力监控系统(SCADA)、环境与设备监控系统(BAS)、火灾自动报警系统(FAS)、屏蔽门(PSD)等系统的集成，实现了信号系统(SIG)、自动售检票系统(AFC)、广播系统(PA)、视频监控系统(CCTV)、乘客信息系统(PIS)和时钟系统(CLK)的互联。
图1 为地铁综合监控系统组成框图。
电力监控子系统可实现控制、遥信及信息处理、遥测及数据处理、遥调以及模块操作等功能，而环境与设备监控系统则实现监控、正常显示、故障显示。

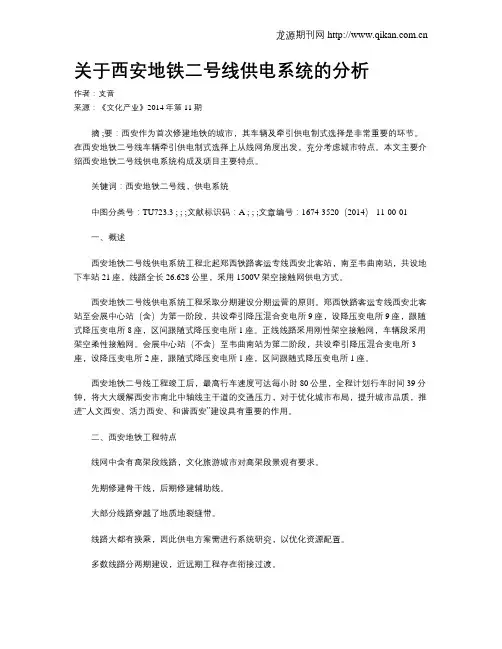

关于西安地铁二号线供电系统的分析作者：支音来源：《文化产业》2014年第11期摘 ;要：西安作为首次修建地铁的城市，其车辆及牵引供电制式选择是非常重要的环节。
在西安地铁二号线车辆牵引供电制式选择上从线网角度出发，充分考虑城市特点。
本文主要介绍西安地铁二号线供电系统构成及项目主要特点。
关键词：西安地铁二号线，供电系统中图分类号：TU723.3 ; ; ;文献标识码：A ; ; ;文章编号：1674-3520（2014）-11-00-01一、概述西安地铁二号线供电系统工程北起郑西铁路客运专线西安北客站，南至韦曲南站，共设地下车站21座，线路全长26.628公里，采用1500V架空接触网供电方式。
西安地铁二号线供电系统工程采取分期建设分期运营的原则。
郑西铁路客运专线西安北客站至会展中心站（含）为第一阶段，共设牵引降压混合变电所9座，设降压变电所9座，跟随式降压变电所8座，区间跟随式降压变电所1座。
正线线路采用刚性架空接触网，车辆段采用架空柔性接触网。
会展中心站（不含）至韦曲南站为第二阶段，共设牵引降压混合变电所3座，设降压变电所2座，跟随式降压变电所1座，区间跟随式降压变电所1座。
西安地铁二号线工程竣工后，最高行车速度可达每小时80公里，全程计划行车时间39分钟，将大大缓解西安市南北中轴线主干道的交通压力，对于优化城市布局，提升城市品质，推进“人文西安、活力西安、和谐西安”建设具有重要的作用。
二、西安地铁工程特点线网中含有高架段线路，文化旅游城市对高架段景观有要求。
先期修建骨干线，后期修建辅助线。
大部分线路穿越了地质地裂缝带。
线路大都有换乘，因此供电方案需进行系统研究，以优化资源配置。
多数线路分两期建设，近远期工程存在衔接过渡。
已实施线路均为6辆编组（三动三拖）;行车交路大都为大小交路混跑。
各线工程总工期均较紧。
三、西安地铁二号线各变电站（所）设计原则西安地铁二号线供电系统除2座主变电站设置有人值班外，其它各所均为无人值班设计，35kVGIS开关柜母联自投装置正常都在投入位。

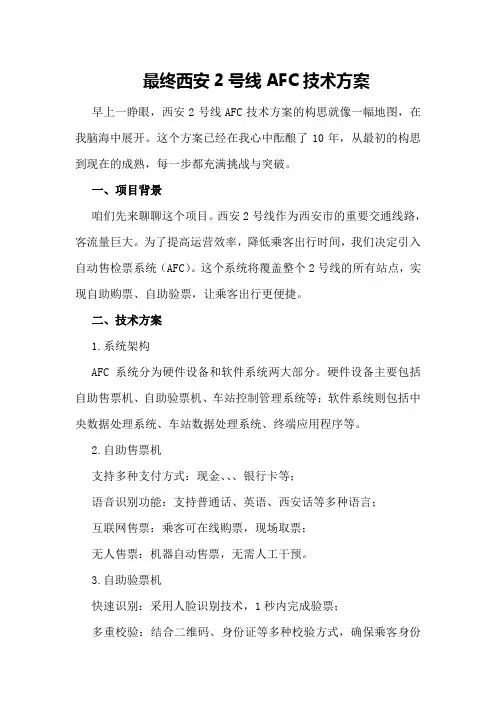

最终西安2号线AFC技术方案早上一睁眼，西安2号线AFC技术方案的构思就像一幅地图，在我脑海中展开。
