机械装配技术基础

机械装配技术基础知识点重点总结
机械装配技术是制造业中一项重要的工艺，它涉及到机械零件
的组装和调试。

以下是机械装配技术的基础知识点的重点总结：
1. 设计图纸的理解和解读
- 设计图纸是机械装配的基础，需要理解图纸上的各种符号和
标识，例如尺寸标注、平行线标记等。

- 了解不同视图的表示方法，如正视图、俯视图和侧视图等。

- 掌握图纸上不同零件的命名规则，以及装配关系的表示方式。

2. 机械零件的分类和特点
- 机械零件可以按照形状、功能和材料等进行分类，如轴、轮、齿轮等。

- 不同零件具有各自的特点和要求，如精度、强度、耐磨性等。

3. 装配工艺和方法
- 掌握不同装配工艺的基本原理，如手工装配、自动装配和半自动装配等。

- 了解装配工具和设备的使用方法，如扳手、螺丝刀等。

- 熟悉常见的装配方法，如插销装配、螺纹连接和焊接等。

4. 调试和测试
- 调试是装配过程中非常重要的一步，需要逐个检查各个装配好的零件，确保其正确安装和运行。

- 掌握常见的调试方法，如调整螺栓的紧固力度、校准传动装置等。

- 进行必要的测试和检验，如耐压测试和性能测试，确保装配的质量和可靠性。

5. 安全和保护
- 在机械装配过程中，应注意安全规范和操作规程，确保自身和他人的安全。

- 使用必要的个人防护装备，如手套、护目镜等。

- 维护和保养装配设备和工具，确保其正常运行和安全使用。

以上是机械装配技术基础知识点的重点总结，希望对你的学习和工作有所帮助。

机械装配技术基础课程设计一、设计背景机械装配技术是机械制造工程的重要组成部分，是向机械制造企业输送合格技能人才的重要课程之一。

基础课程设计是机械装配技术课程设计的重要环节，通过基础课程设计的实践，可以加深学生对机械装配技术的理解，提高学生的动手能力和实践能力，同时也是培养学生综合能力和解决实际问题能力的重要手段。

因此，本设计旨在通过机械装配技术基础课程设计，提高学生对机械装配技术的掌握能力和实践能力，加强学生动手实践的训练和培养学生的综合能力。

二、设计目标本课程设计的目标是培养学生的基本机械装配技能和综合能力，具体目标包括：1.学习掌握机械装配技术相关基本理论和实践方法；2.使用机械装配工具进行装配操作；3.掌握机械零件加工方法和加工精度要求；4.学会使用计算机辅助设计软件进行机械装配设计；5.强化学生动手能力和实践能力，培养学生综合解决实际问题能力。

三、教学内容1.机械零件加工工艺学–机械加工工艺基础–机械工艺学基础–机械零件的测量与检验–机械制图基础2.机械装配技术–机械零件的规格和尺寸–机械装配工具及其使用方法–机械装配技术概述3.机械装配设计–计算机辅助设计软件基础及其运用–机械装配设计实例四、教学方法本课程采用教师讲授与实践相结合的教学方法，具体包括：1.通过讲授相关理论知识，提高学生的专业基础知识水平；2.通过实验操作培养学生动手能力和实践能力；3.通过小组协作、大班讨论等方式，培养学生良好的团队协作意识和解决问题的能力；4.通过课程实例或案例教学，培养学生综合能力和实际操作能力；5.通过计算机辅助设计软件的使用，提高学生的计算机应用水平。

五、教学评价在教学过程中，应注重对学生的平时表现、课堂参与度、实验报告等作业的评价，同时还需要对学生的实践能力和综合能力进行考查，具体包括：1.期末考试：对学生对整个课程所学知识的综合掌握能力进行考查；2.实验操作：对学生实践操作能力和实际问题解决能力进行考查；3.课堂问答：对学生对理论及实践细节的掌握情况进行考查；4.课堂小组讨论：对学生团队协作能力和解决实际问题能力进行考查。

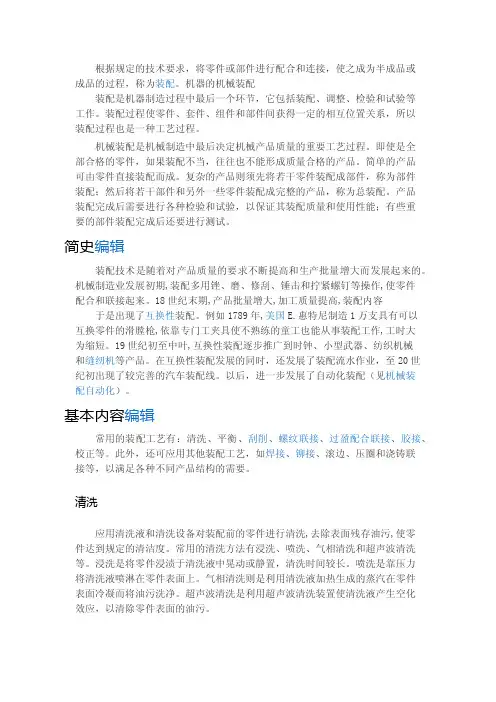

根据规定的技术要求，将零件或部件进行配合和连接，使之成为半成品或成品的过程，称为装配。

机器的机械装配装配是机器制造过程中最后一个环节，它包括装配、调整、检验和试验等工作。

装配过程使零件、套件、组件和部件间获得一定的相互位置关系，所以装配过程也是一种工艺过程。

机械装配是机械制造中最后决定机械产品质量的重要工艺过程。

即使是全部合格的零件，如果装配不当，往往也不能形成质量合格的产品。

简单的产品可由零件直接装配而成。

复杂的产品则须先将若干零件装配成部件，称为部件装配；然后将若干部件和另外一些零件装配成完整的产品，称为总装配。

产品装配完成后需要进行各种检验和试验，以保证其装配质量和使用性能；有些重要的部件装配完成后还要进行测试。

2简史编辑装配技术是随着对产品质量的要求不断提高和生产批量增大而发展起来的。

机械制造业发展初期,装配多用锉、磨、修刮、锤击和拧紧螺钉等操作,使零件配合和联接起来。

18世纪末期,产品批量增大,加工质量提高,装配内容于是出现了互换性装配。

例如1789年,美国E.惠特尼制造1万支具有可以互换零件的滑膛枪,依靠专门工夹具使不熟练的童工也能从事装配工作,工时大为缩短。

19世纪初至中叶,互换性装配逐步推广到时钟、小型武器、纺织机械和缝纫机等产品。

在互换性装配发展的同时，还发展了装配流水作业，至20世纪初出现了较完善的汽车装配线。

以后，进一步发展了自动化装配（见机械装配自动化）。

3基本内容编辑常用的装配工艺有：清洗、平衡、刮削、螺纹联接、过盈配合联接、胶接、校正等。

此外，还可应用其他装配工艺，如焊接、铆接、滚边、压圈和浇铸联接等，以满足各种不同产品结构的需要。

清洗应用清洗液和清洗设备对装配前的零件进行清洗,去除表面残存油污,使零件达到规定的清洁度。

常用的清洗方法有浸洗、喷洗、气相清洗和超声波清洗等。

浸洗是将零件浸渍于清洗液中晃动或静置，清洗时间较长。

喷洗是靠压力将清洗液喷淋在零件表面上。

气相清洗则是利用清洗液加热生成的蒸汽在零件表面冷凝而将油污洗净。

根据规定的‎技术要求，将零件或部‎件进行配合‎和连接，使之成为半‎成品或成品‎的过程，称为装配。

机器的机械‎装配装配是机器‎制造过程中‎最后一个环‎节，它包括装配‎、调整、检验和试验‎等工作。

装配过程使‎零件、套件、组件和部件‎间获得一定‎的相互位置‎关系，所以装配过‎程也是一种‎工艺过程。

机械装配是‎机械制造中‎最后决定机‎械产品质量‎的重要工艺‎过程。

即使是全部‎合格的零件‎，如果装配不‎当，往往也不能‎形成质量合‎格的产品。

简单的产品‎可由零件直‎接装配而成‎。

复杂的产品‎则须先将若‎干零件装配‎成部件，称为部件装‎配；然后将若干‎部件和另外‎一些零件装‎配成完整的‎产品，称为总装配‎。

产品装配完‎成后需要进‎行各种检验‎和试验，以保证其装‎配质量和使‎用性能；有些重要的‎部件装配完‎成后还要进‎行测试。

2简史编辑装配技术是‎随着对产品‎质量的要求‎不断提高和‎生产批量增‎大而发展起‎来的。

机械制造业‎发展初期,装配多用锉‎、磨、修刮、锤击和拧紧‎螺钉等操作‎,使零件配合‎和联接起来‎。

18世纪末‎期,产品批量增‎大,加工质量提‎高,装配内容于是出现了‎互换性装配。

例如178‎9年,美国E.惠特尼制造‎1万支具有‎可以互换零‎件的滑膛枪‎,依靠专门工‎夹具使不熟‎练的童工也‎能从事装配‎工作,工时大为缩‎短。

19世纪初‎至中叶,互换性装配‎逐步推广到‎时钟、小型武器、纺织机械和‎缝纫机等产品。

在互换性装‎配发展的同‎时，还发展了装‎配流水作业‎，至20世纪‎初出现了较‎完善的汽车‎装配线。

以后，进一步发展‎了自动化装‎配（见机械装配自‎动化）。

3编辑常用的装配‎工艺有：清洗、平衡、刮削、螺纹联接、过盈配合联‎接、胶接、校正等。

此外，还可应用其‎他装配工艺‎，如焊接、铆接、滚边、压圈和浇铸‎联接等，以满足各种‎不同产品结‎构的需要。

清洗应用清洗液‎和清洗设备‎对装配前的‎零件进行清‎洗,去除表面残‎存油污,使零件达到‎规定的清洁‎度。

机械装配知识点总结第一章机械装配基础知识1.1 机械装配的定义和意义机械装配是指将零件或部件按照一定的顺序和方法组合在一起，形成功能完整的机械产品的过程。

机械装配是实现机械产品功能的关键环节，是制造业的重要部分。

它直接影响着产品的质量、成本和交付周期，因此在制造过程中具有重要的意义。

1.2 机械装配的基本要素机械装配包括零件、工艺、设备和人员等基本要素。

零件是组成机械产品的基本单位，工艺是实现零件组装的方法和工序，设备是实现装配操作的工具和设备，而人员则是进行装配操作的主体，这四个要素共同构成了机械装配的基本框架。

1.3 机械装配的原则和方法机械装配的原则是在保证产品质量和安全的前提下，提高装配效率和降低成本。

在实际操作中，通常采用分步装配法、逆向装配法、并行装配法等不同的装配方法。

第二章机械装配工艺2.1 机械装配的工艺流程机械装配的工艺流程通常包括准备、调整、组装、检验和包装等环节。

准备阶段是对零件、工具和设备的准备工作，调整阶段是对零件进行装配前的调整和确认，组装阶段是实际的零件组装操作，检验阶段是对组装后产品质量的检查，包装阶段是将产品包装成成品。

2.2 机械装配的工艺要点机械装配的工艺要点包括对零部件的标识、组装顺序的确定、工艺路线的设置、操作方法的规定等。

其中，组装顺序的确定是机械装配工艺设计的核心，直接影响着产品的装配质量和生产效率。

2.3 机械装配的工艺改进机械装配工艺的改进是实现企业产品制造方式转型的重要环节。

可以通过优化工艺布局、引入先进设备、改进操作方法等措施来提高装配效率和质量。

第三章机械装配设备3.1 机械装配设备的种类机械装配设备包括手工装配工具、通用装配设备、自动化装配设备等不同种类。

手工装配工具是适用于小批量和多品种生产的装配工具，通用装配设备适用于中小型企业大批量生产，而自动化装配设备适用于大规模生产和高精度要求的产品。

3.2 机械装配设备的选型原则机械装配设备的选型原则主要包括适应性、稳定性、灵活性和成本等因素。

机械装配工艺基础2（1）装配过程简单，生产率高。

（2）装配质量稳定可靠。

（3）对装配工人技术水平要求不高，易于扩大生产。

（4）便于组织流水作业用自动化装配，完全互换法尤其适用于装配节拍强的流水装配。

（5）备（配）件供应方便，容易实现零部件的专业化生产。

（6）当装配精度要求高，特别是组成环数目较多时，零件难以按经济精度加工。

因此，互换法装配常用于“高精度少环数或低精度多环尺寸链”的大批大量生产中。

2、选配法在大批大量生产中，当装配精度要求很高且组成环数目不多时，若采用互换法装配，将对零件精度要求很高，给机械加工带来因难，甚至超过加工工艺实现的可能性，例如：内燃机活塞与缸套的配合，滚动轴承内外环与滚动体的配合等。

此时，就不宜只提高零件的加工精度、而应采用选配法来保证装配精度。

选配法是将配合中的各零件（组成环）按经济精度加工，装配时进行适当选择，以保证装配精度的方法。

选配法有以下三种：1）直接选配法装配工人从待装零件中，凭经验选择合适的互配零件装配，以满足装配精度要求的方法。

如；发动机活塞和活塞环的装配常采用这种方法。

装配时，工人将活塞环装入活塞环槽内，凭手感判断其间隙是否合适，重新挑选活塞环，直至合适为止。

直接选配法的特点是装配简单，装配质量和生产率取决于工人的技术水平。

此方法适用于装配零件（组成环）数目较少的产品，不适用于节拍较严的装配组织形式。

2）分组装配法是指在成批或大量生产中，将产品中各配合副的零件按实测尺寸分组，装配时按组进行互换装配，以达到装配精度的方法。

例如；滚动轴承的装配，活塞与活塞销的装配均用此法。

图7－10a是活塞与活塞销的联接情况，用分组法装配。

图7－10装配要求：活塞销孔与活塞销在冷态装配时应有0.0025～0.0075㎜的过盈量。

据此要求，相应的配合公差公为0.005㎜。

若采用完全互换法装配，活塞销和销孔的公差（按“等公差配合“）只0.0050-0.0075㎜，-28φ0.0025㎜；销孔D＝-280φ有0.0025㎜。

机械装配工艺与技术机械装配是一项重要的制造工艺，它涉及到各种机械零件的装配组合、调试和测试。

机械装配工艺与技术的优化可以提高产品的质量和生产效率，同时也对企业的竞争力产生积极影响。

本文将从机械装配的基础要素、装配流程管理以及常用的装配技术等方面进行论述。

一、机械装配的基础要素机械装配的基础要素包括零件、装配图纸和工具设备。

首先，零件是机械装配中的基本单位，需要按照一定的规范进行加工和管理。

其次，装配图纸是指导装配工作的重要依据，需要通过准确的图纸和标注来确保装配的正确性。

最后，工具设备是进行机械装配的必备工具，不同的装配工艺需要配备不同的工具设备以完成装配任务。

二、装配流程管理装配流程管理是指对机械装配过程进行组织、调度和控制，以实现高效率和高质量的装配工作。

在进行装配流程管理时，可以采用以下几个步骤。

1.装配计划制定：根据产品的需求和装配任务的要求，制定详细的装配计划。

该计划应包括装配的时间安排、所需的零件和工具设备，以及质量控制的要求等。

2.零件准备：按照装配计划，组织零件的准备工作。

这包括检查零件的数量和质量，将零件分类和编号以方便装配，以及对零件进行清洗和润滑等处理。

3.装配过程：根据装配图纸和工艺要求，进行机械装配工作。

在装配过程中，要注意装配顺序和方法，保证每个零件的正确安装和连接，同时遵循质量控制的要求进行检查和测试。

4.装配记录和反馈：在装配过程中，及时记录装配的情况和问题，并及时进行反馈和处理。

这对于及时纠正装配中的偏差和问题，以及后续的质量改进和优化非常重要。

三、常用的装配技术在机械装配中，常用的装配技术包括机械装配、焊接、螺纹连接、齿轮传动等。

这些技术在不同的装配任务中有着不同的应用。

1.机械装配：机械装配是一种常见的组装方法，它通过将零部件按照一定的顺序组装并连接起来，形成完整的机械产品。

2.焊接：焊接是一种将两个或多个零件通过熔化并在熔融金属的填充材料固化后连接在一起的方法。

装配基础知识1、什么叫装配？答：按照规定的技术要求，将若干个零件组装成部件或将若干个零件和部件组装成产品的过程，称作装配。

更明确地说：把已经加工好，并经检验合格的单个零件，通过各种形式，依次将零部件联接或固在一起，使之成为部件或产品的过程叫装配。

2、装配工作的重要性有哪些？答：装配工作的重要性有如下几点：（1）只有通过装配才能使若干个零件组合成一台完整的产品。

（2）产品质量和使用性能及装配质量有着密切的关系，即装配工作的好坏，对整个产品的质量起着决定性的作用。

（3）有些零件精度并不很高，但经过仔细修配和精心调整后，仍能装出性能良好的产品。

3、装配时零件联接的种类有哪些？答：按照部件或零件联接方式的不同，可分为固定联接及活动联接两种。

4、装配前，清理和清洗零件的意义是什么？答：在装配过程中，必须保证没有杂质留在零件或部件中，否则，就会迅速磨损机器的磨擦表面，严重的会使机器在很短的时间内损坏。

由此可见，零件在装配前的清理和清洗工作对提高产品质量，延长其使用寿命有着重要的意义。

特别是对于轴承精密配合件，液压元件，密封件以及有特殊清洗要求的零件等很重要。

5、装配时，对零件的清理和清洗内容有哪些？答：（1）装配前，清除零件上的残存物，如型砂、铁锈、切屑、油污及其他污物。

（2）装配后，清除在装配时产生的金属切屑，如配钻孔、铰孔、攻螺纹等加工的残存切屑。

（3）部件或机器试车后，洗去由磨擦而产生的金属微粒及其他污物。

6、哪些零件需进行密封性试验？答：凡要求不发生漏油，漏水和漏气的零件或部件在装配前都需做密封性试验，如各种阀类、泵体、气缸套、气阀、油缸、某些液压件等。

7、什么是键联结？答：就是用键将轴和轴上零件联接在一起，用以传递扭矩的一种联接方法称键联结。

8、键联结所用键的种类有哪些？各有何特点及应用场合？键的总类、特点及应用场合9、松键联结的装配要点有哪些？答：松键联结的装配要点有如下几点：（1）装配前要清理键和键槽的锐边，毛刺以防装配时造成过大的过盈。
