橡胶增塑原理以及增塑剂选择

13
②极性增塑剂增塑极性橡胶时，由于极性橡胶分子结 构中含有极性基团，增大了大分子链段之间的作用力 ，降低了大分子链段的柔顺性，使之难于在外力场的 作用下发生变形。但增塑剂分子的极性部分定向排列 于大分子极性部位，对大分子链段起着包围隔离的作 用，通常称为溶剂化作用，由此增加了大分子链段之 间的距离，增大了分子链段的运动性，提高了橡胶的 塑性，降低了橡胶的玻璃化温度，其关系如下。
②操作油对挤出工艺的影响
在胶料中加入适量的油液，可使胶料软化，半成品
表面光滑，变形小，挤出速度快。
当加入等容积的油液时，油的分子量越小，黏度越
低，赋予胶料的挤出速度就越快。挤出口型的膨胀率 因油液的加入也可降低。
33
③对硫化工艺的影响
随着油液填充量↑，硫化速度有减缓的倾向 含芳香烃量多的油液，有促进焦烧和加速硫化的作用。 操作油精制不充分存在的碱性含氮化合物，有弱硫
胶弹性，可以使用低黏度操作油，但须注意高温挥发
性的问题，且V.G.C值应在0.82以下，油液极性偏低为 宜。一般认为石蜡油、微晶蜡较好。
40
ቤተ መጻሕፍቲ ባይዱ
⑥对乙丙橡胶硫化胶性能的影响
二元乙丙橡胶一般不使用芳香烃油，因该油含有 稠环化合物，有吸收自由基的作用，故有碍过氧化物 交联，另外与橡胶的相容性也不好。石蜡烃油能赋予 胶料良好的低温性能。环烷烃油使胶料具有良好的加 工性能，并使硫化胶具有良好的拉伸强度。 三元乙丙橡胶使用低黏度油时，拉伸强度较低。 环烷烃油赋予三元乙丙橡胶优良的综合性能，特别是 抗撕裂性好。石蜡烃油则使三元乙丙橡胶具有良好的 低温性能。
15
以邻苯二甲酸 二辛酯（DOP） 为例，它对聚 氯乙烯的增塑 机理如左图所 示。
16

橡胶增塑原理概述橡胶增塑原理是指通过添加增塑剂来改变橡胶的物理性能和化学性能，使其具有更好的可加工性和应用性的过程。

增塑剂可以改变橡胶材料的硬度、延展性、强度、耐磨性等性能，使其成为更加灵活和适用于不同用途的材料。

以下将详细介绍橡胶增塑原理的概述。

增塑剂是一种具有高分子结构的有机化合物，其特性是能够与橡胶分子相互作用并改变橡胶的物理性质。

增塑剂与橡胶分子的相互作用主要存在以下几种方式：1.溶解橡胶分子：增塑剂具有一定的溶解性，可以与橡胶分子发生相互作用，使橡胶分子间的力降低，从而使得橡胶材料变得更加柔软和可拉伸。

2.适当控制交联：增塑剂能够通过与橡胶分子发生相互作用来破坏橡胶的交联结构，减少交联密度，使橡胶材料变得更加柔软和可塑性增强。

3.增加橡胶分子间的间隔：增塑剂会在橡胶分子链上形成相互间隔的层结构，使橡胶分子间的间隔距离增加，从而提高橡胶材料的柔软性和可塑性。

4.引入新的化学交联点：增塑剂可以与橡胶分子发生化学反应，形成新的交联点，从而提高橡胶材料的强度和耐磨性。

增塑剂的选择对橡胶材料的性能起着至关重要的作用。

常用的增塑剂有柔性的液体和固体增塑剂，其中液体增塑剂又可以分为可溶性和不溶性增塑剂。

不同类型的增塑剂具有不同的增塑效果和应用范围。

在实际应用中，根据具体的增塑需求和橡胶基体材料的性质来选择合适的增塑剂。

例如，在橡胶制品中需要增加柔软性和可塑性时，可以选用柔软的液体增塑剂；而在需要增加强度和耐磨性的橡胶制品中，则可以选择较为硬性的不溶性增塑剂。

总之，橡胶增塑原理是通过添加增塑剂来改变橡胶的物理性能和化学性能，使其满足不同应用需求的过程。

增塑剂的选择与橡胶材料的性质密切相关，需要根据具体情况进行选择。

通过增塑剂的作用，橡胶材料可以具有更好的可加工性和应用性，广泛应用于各个领域。

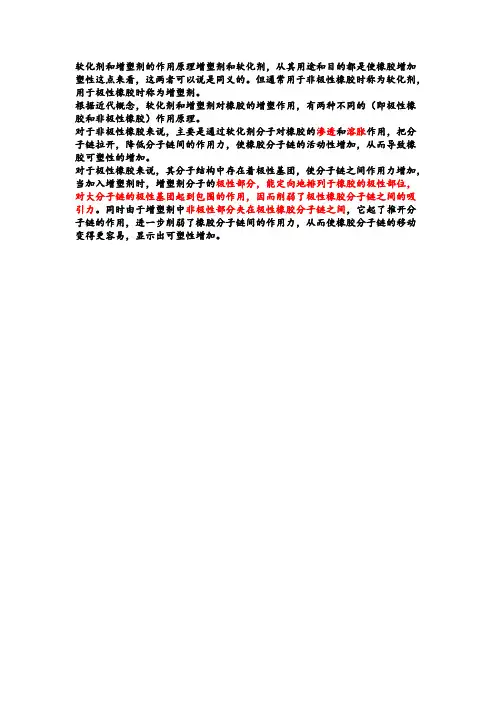

软化剂和增塑剂的作用原理增塑剂和软化剂，从其用途和目的都是使橡胶增加塑性这点来看，这两者可以说是同义的。

但通常用于非极性橡胶时称为软化剂，用于极性橡胶时称为增塑剂。

根据近代概念，软化剂和增塑剂对橡胶的增塑作用，有两种不同的（即极性橡胶和非极性橡胶）作用原理。

对于非极性橡胶来说，主要是通过软化剂分子对橡胶的渗透和溶胀作用，把分子链拉开，降低分子链间的作用力，使橡胶分子链的活动性增加，从而导致橡胶可塑性的增加。

对于极性橡胶来说，其分子结构中存在着极性基团，使分子链之间作用力增加，当加入增塑剂时，增塑剂分子的极性部分，能定向地排列于橡胶的极性部位，对大分子链的极性基团起到包围的作用，因而削弱了极性橡胶分子链之间的吸引力。

同时由于增塑剂中非极性部分夹在极性橡胶分子链之间，它起了推开分子链的作用，进一步削弱了橡胶分子链间的作用力，从而使橡胶分子链的移动变得更容易，显示出可塑性增加。

• 2．极性增塑剂的作用机理 • 极性增塑剂增塑极性橡胶时，极性的增塑剂 低分子的极性部分定向地排列于橡胶大分子 的极性部位，对大分子链段起包围阻隔作用， 从而增加了大分子链段之间的距离，减小了 大分子间相互作用力，增大了大分子链段的 运动性，从而提高了橡胶的塑性。
• ΔTg=kn
• • • •
• 二．煤焦油增塑剂 • 主要品种有：煤焦油、古马隆、煤沥青和RX-80 树脂。与橡胶的相容性好，并能提高橡胶的耐老 化性。其中最常使用的是古马隆树脂，它既是增 塑剂，又增粘剂，特别适合于合成橡胶。 • 1．煤焦油 • 黑色粘稠状液体，有臭味、污染性，易混入胶料， 能溶解硫黄，防止喷霜，能提高制品的耐老化性， 增加SBR的粘着性。
•
青春时代是一个短 暂的美梦，当你醒来时， 它早已消失得无影无踪。
•
这是一个特别的 日子，多少人从这里走 向了成功。它也属于你， 属于一个积极、上进的 你。
橡胶增塑剂
§5.1 橡胶增塑剂及分类
• 一．橡胶增塑剂的概念
• 增塑剂又称为软化剂，是指能够降低橡胶分子
链间的作用力，改善加工工艺性能，并能提高胶 料的某些物理机械性能，降低成本的一类低分子 量化合物。 • 软化剂多来源于天然物质，常用于非极性橡胶； 增塑剂多为合成产品，多用于极性橡胶和塑料。
• 3．操作油对橡胶加工性能的影响 • （1）对混炼的影响 • 橡胶对油的吸收速度与油的组成、粘度、混炼条 件有关。但油用量多，使炭黑在橡胶中的分散性 变差，必须分批加。加入油，可减小生热、降低 能耗。 • （2）对压出的影响 • 胶料中加入适量的油，可使胶料软化，压出半成 品表面光滑、压出膨胀小，压出速度快。 • （3）对硫化的影响 • 随着胶料中油类填充量的增加，硫化速度有减缓 的倾向。 • 含芳烃油多的操作油，可加速硫化的作用。

橡胶软化剂和增塑剂及使用原则
橡胶软化剂和增塑剂是两种在橡胶制品生产中常用的添加剂，能够改善橡胶的柔软性、延展性和可加工性。

橡胶软化剂通常是有机化合物，能够与橡胶产生物理或化学相互作用，从而改变橡胶的分子链结构，使其变得更加柔软和易变形。

增塑剂是一类片状非金属材料，能够增加橡胶的韧性、扩散性和可用面积，使其易于加工和成型。

使用原则：
1.合理选择：根据不同的橡胶种类和产品要求，选择适合的橡胶软化剂和增塑剂。

一般应考虑产品的强度、硬度、弹性以及其它相关性能，选择合适的添加剂。

2.合理配比：需要合理控制橡胶软化剂和增塑剂的掺量和配比，以确保橡胶制品的性能和质量。

掺入过量的添加剂可能会导致安全隐患，还会引起橡胶制品老化和性能下降。

3.稳定性：橡胶软化剂和增塑剂的稳定性对产品的使用寿命和安全性有重要影响。

选择具有良好稳定性的添加剂，并在产品生产过程中采取适当的措施，避免添加剂的挥发、分解、溢出等现象。

4.安全性：橡胶软化剂和增塑剂应符合国家相关的安全标准和要求。

在使用过程中，应加强安全宣传和培训，提高工作人员的安全意识和操作技能，预防事故的发生。

5.环境友好：在选择橡胶软化剂和增塑剂时，应尽量选择环境友好的产品。

避免使用对人身健康和环境产生危害的添加剂，减少对环境的污染和破坏。

在橡胶制品生产中，橡胶软化剂和增塑剂的选择和使用是非常重要的
环节。

只有合理选择添加剂，并根据生产要求控制好添加剂的掺量和配比，才能保证橡胶制品的性能和质量，并确保产品的安全和环保。

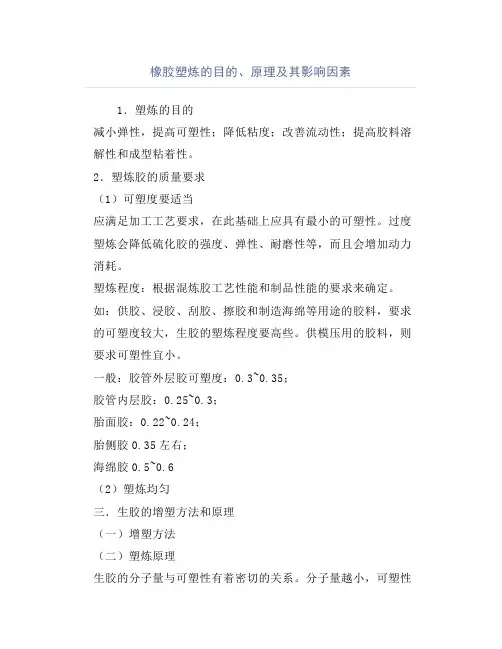

橡胶塑炼的目的、原理及其影响因素1．塑炼的目的减小弹性，提高可塑性；降低粘度；改善流动性；提高胶料溶解性和成型粘着性。

2．塑炼胶的质量要求（1）可塑度要适当应满足加工工艺要求，在此基础上应具有最小的可塑性。

过度塑炼会降低硫化胶的强度、弹性、耐磨性等，而且会增加动力消耗。

塑炼程度：根据混炼胶工艺性能和制品性能的要求来确定。

如：供胶、浸胶、刮胶、擦胶和制造海绵等用途的胶料，要求的可塑度较大，生胶的塑炼程度要高些。

供模压用的胶料，则要求可塑性宜小。

一般：胶管外层胶可塑度：0.3~0.35；胶管内层胶：0.25~0.3；胎面胶：0.22~0.24；胎侧胶0.35左右；海绵胶0.5~0.6（2）塑炼均匀三．生胶的增塑方法和原理（一）增塑方法（二）塑炼原理生胶的分子量与可塑性有着密切的关系。

分子量越小，可塑性就越大。

生胶经过机械塑炼后，分子量降低，粘度下降，可塑性增大。

由此可见，生胶在塑炼过程中，可塑性的提高是通过分子量的降低来实现的。

η0—聚合物熔体的最大粘度；A—特性常数；MW—聚合物的重均分子量1．机械塑炼过程机理在低温下：在机械力作用下首先切断橡胶大分子链生成大分子自由基。

（机械力引发橡胶大分子的断链，氧作为自由基接受体，起着阻断自由基的作用。

）在高温下：机械力切断橡胶大分子生成自由基的几率减少。

橡胶大分子在机械力的活化作用下，氧引发橡胶大分子的断链。

（机械力起到应力活化作用，氧作为自由基引发体，引发橡胶大分子的断链。

）链终止：橡胶氢过氧化物不稳定，分解生成较小的大分子，连锁反应终止。

2．影响塑炼的因素：（1）机械力的作用根据理论分析，机械力对橡胶分子的断链作用，可表示为：式中ρ—分子链断链的几率；K1、K2—常数；E—分子链的化学键能；F0—作用于分子链上的力；δ—分子链断链时伸长长度；F0δ—分子链断链时消耗的机械功；低温塑炼要求尽可能地降低辊温和胶温。

（2）氧的作用实验证明，生胶结合0.03%的氧就能使分子量减少50%；结合0.5%的氧，分子量由10万降到5000。

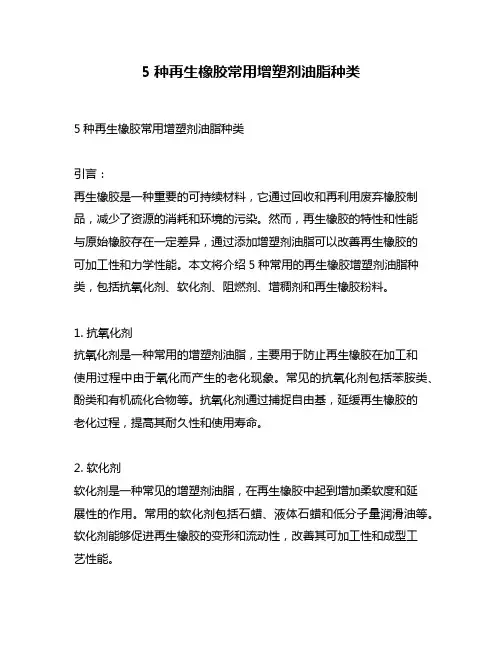

5种再生橡胶常用增塑剂油脂种类5种再生橡胶常用增塑剂油脂种类引言：再生橡胶是一种重要的可持续材料，它通过回收和再利用废弃橡胶制品，减少了资源的消耗和环境的污染。

然而，再生橡胶的特性和性能与原始橡胶存在一定差异，通过添加增塑剂油脂可以改善再生橡胶的可加工性和力学性能。

本文将介绍5种常用的再生橡胶增塑剂油脂种类，包括抗氧化剂、软化剂、阻燃剂、增稠剂和再生橡胶粉料。

1. 抗氧化剂抗氧化剂是一种常用的增塑剂油脂，主要用于防止再生橡胶在加工和使用过程中由于氧化而产生的老化现象。

常见的抗氧化剂包括苯胺类、酚类和有机硫化合物等。

抗氧化剂通过捕捉自由基，延缓再生橡胶的老化过程，提高其耐久性和使用寿命。

2. 软化剂软化剂是一种常见的增塑剂油脂，在再生橡胶中起到增加柔软度和延展性的作用。

常用的软化剂包括石蜡、液体石蜡和低分子量润滑油等。

软化剂能够促进再生橡胶的变形和流动性，改善其可加工性和成型工艺性能。

3. 阻燃剂阻燃剂是一种常用的增塑剂油脂，用于提高再生橡胶的阻燃性能。

再生橡胶由于其成分和结构的特殊性，易于燃烧和火灾蔓延。

添加阻燃剂可以降低再生橡胶的燃烧性，减少火灾对环境和人身安全的威胁。

常见的阻燃剂包括氯化磷、溴化化合物和氮磷阻燃剂等。

4. 增稠剂增稠剂是一种常用的增塑剂油脂，用于增加再生橡胶的黏度和粘度。

再生橡胶在加工和应用过程中需要具备一定的流动性和黏稠度，以便成型和固化。

增稠剂通过增加再生橡胶的黏度，使其更易于加工和处理。

5. 再生橡胶粉料再生橡胶粉料是一种常用的增塑剂油脂，用于提高再生橡胶的强度和硬度。

再生橡胶经过加工和处理后，可以制备成粒状或粉状，其中所含的橡胶颗粒可以增加再生橡胶的填充性能和力学性能，提高其抗拉强度和硬度。

总结：在再生橡胶加工和应用过程中，增塑剂油脂的使用是不可或缺的。

抗氧化剂可以延缓再生橡胶的老化过程，软化剂可以提高其柔软度和延展性，阻燃剂可以增加其阻燃性能，增稠剂可以增加其黏度和粘度，而再生橡胶粉料则可以提高其强度和硬度。

增塑剂的原理
增塑剂的原理是在塑料或橡胶中添加一种或多种化合物，使其在制造过程中能够提供一定的柔韧性和可塑性。

增塑剂可通过以下机理发挥作用：
1. 空隙填充机制：增塑剂粒子填充了塑料或橡胶之间的空隙，减少了分子间的亲和力，增加了聚合物链的自由运动度，从而提高了材料的柔软度和可塑性。

2. 内在可变形机制：增塑剂可以与聚合物链结合，改变其结构，使其具有更好的伸展性和可变形性。

3. 热效应机制：增塑剂在热加工过程中吸热，并通过传导和辐射将热能转移到聚合物中，从而使材料更容易流动和变形，提高了加工性能。

4. 动态流变机制：增塑剂通过改变聚合物链的流变行为，降低材料的粘度和表面张力，提高了材料的流动性和可塑性。

总的来说，增塑剂通过填充空隙、改变聚合物链结构、吸热、改变流变行为等多种机制，使塑料或橡胶具有更好的柔韧性、可塑性和加工性能。

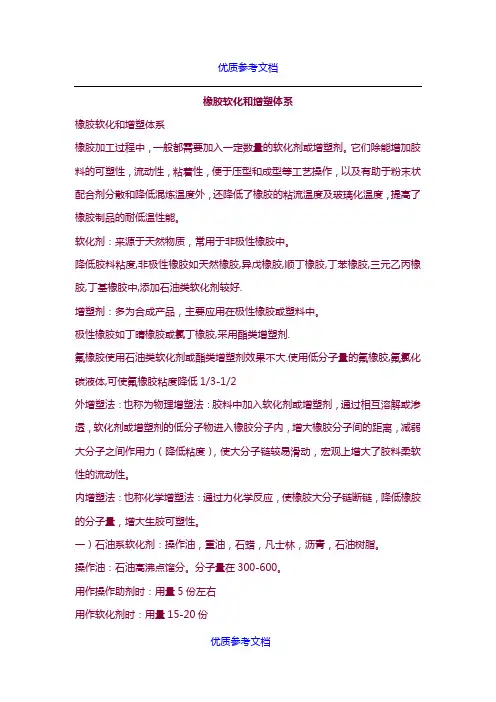

橡胶软化和增塑体系橡胶软化和增塑体系橡胶加工过程中，一般都需要加入一定数量的软化剂或增塑剂。

它们除能增加胶料的可塑性，流动性，粘着性，便于压型和成型等工艺操作，以及有助于粉末状配合剂分散和降低混炼温度外，还降低了橡胶的粘流温度及玻璃化温度，提高了橡胶制品的耐低温性能。

软化剂：来源于天然物质，常用于非极性橡胶中。

降低胶料粘度,非极性橡胶如天然橡胶,异戊橡胶,顺丁橡胶,丁苯橡胶,三元乙丙橡胶,丁基橡胶中,添加石油类软化剂较好.增塑剂：多为合成产品，主要应用在极性橡胶或塑料中。

极性橡胶如丁晴橡胶或氯丁橡胶,采用酯类增塑剂.氟橡胶使用石油类软化剂或酯类增塑剂效果不大.使用低分子量的氟橡胶,氟氯化碳液体,可使氟橡胶粘度降低1/3-1/2外增塑法：也称为物理增塑法：胶料中加入软化剂或增塑剂，通过相互溶解或渗透，软化剂或增塑剂的低分子物进入橡胶分子内，增大橡胶分子间的距离，减弱大分子之间作用力（降低粘度），使大分子链较易滑动，宏观上增大了胶料柔软性的流动性。

内增塑法：也称化学增塑法：通过力化学反应，使橡胶大分子链断链，降低橡胶的分子量，增大生胶可塑性。

一）石油系软化剂：操作油，重油，石蜡，凡士林，沥青，石油树脂。

操作油：石油高沸点馏分。

分子量在300-600。

用作操作助剂时：用量5份左右用作软化剂时：用量15-20份用作增容填充时：用量20-50份按照化学和物理法分类：1.沥青质：存在于极高粘度原油蒸馏残渣中，是一种不溶解于石油醚或正戊烷的黑色残留物。

包含结合有硫，氮，氧的树脂状缩聚物，是矿质橡胶的主要成分。

即使含量很少也不容易分散，增塑作用很小，沥青质污染大。

2.氮碱：石油醚中的可溶成分，是用85%硫酸处理的沉淀物。

包含吡啶，硫醇，醌，喹啉等各种极性化合物，受热则沥青化。

比重1.08，折射率1.642。

氮含量在10%以下时，几乎不影响硫化，超过25%时，会加速硫化。

有助于橡胶软化，增加胶料粘着性，可提高硫化胶抗张强度和硬度的倾向，有污染性。

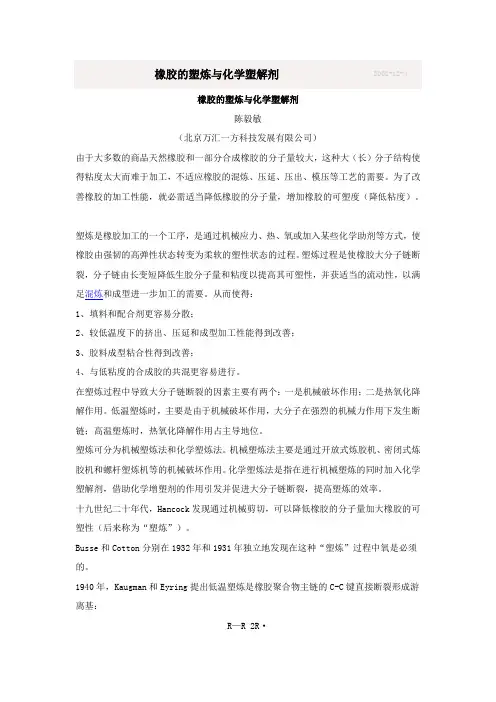

橡胶的塑炼与化学塑解剂2008-12-4橡胶的塑炼与化学塑解剂陈毅敏（北京万汇一方科技发展有限公司）由于大多数的商品天然橡胶和一部分合成橡胶的分子量较大，这种大（长）分子结构使得粘度太大而难于加工，不适应橡胶的混炼、压延、压出、模压等工艺的需要。

为了改善橡胶的加工性能，就必需适当降低橡胶的分子量，增加橡胶的可塑度（降低粘度）。

塑炼是橡胶加工的一个工序，是通过机械应力、热、氧或加入某些化学助剂等方式，使橡胶由强韧的高弹性状态转变为柔软的塑性状态的过程。

塑炼过程是使橡胶大分子链断裂，分子链由长变短降低生胶分子量和粘度以提高其可塑性，并获适当的流动性，以满足混炼和成型进一步加工的需要。

从而使得：1、填料和配合剂更容易分散；2、较低温度下的挤出、压延和成型加工性能得到改善；3、胶料成型粘合性得到改善；4、与低粘度的合成胶的共混更容易进行。

在塑炼过程中导致大分子链断裂的因素主要有两个：一是机械破坏作用；二是热氧化降解作用。

低温塑炼时，主要是由于机械破坏作用，大分子在强烈的机械力作用下发生断链；高温塑炼时，热氧化降解作用占主导地位。

塑炼可分为机械塑炼法和化学塑炼法。

机械塑炼法主要是通过开放式炼胶机、密闭式炼胶机和螺杆塑炼机等的机械破坏作用。

化学塑炼法是指在进行机械塑炼的同时加入化学塑解剂，借助化学增塑剂的作用引发并促进大分子链断裂，提高塑炼的效率。

十九世纪二十年代，Hancock发现通过机械剪切，可以降低橡胶的分子量加大橡胶的可塑性（后来称为“塑炼”）。

Busse和Cotton分别在1932年和1931年独立地发现在这种“塑炼”过程中氧是必须的。

1940年，Kaugman和Eyring提出低温塑炼是橡胶聚合物主链的C-C键直接断裂形成游离基：R—R 2R·1952年Pike和Watson提出了力化学机理：——当温度升高时粘度下降，而使得在给定的剪切速率下，导致链断裂的剪切应力下降，故其温度系数是负值；——当天然橡胶的分子量低于70000时，平均分子量即难于再降低，还是因为分子量低则粘度降低，不能产生足够的应力。

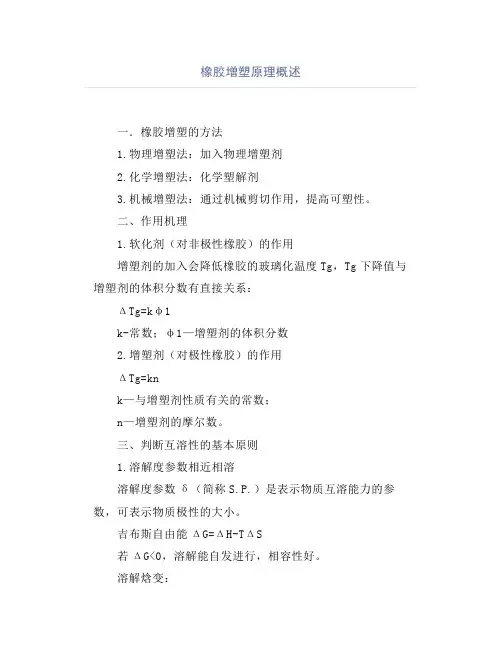

橡胶增塑原理概述一．橡胶增塑的方法1.物理增塑法：加入物理增塑剂2.化学增塑法：化学塑解剂3.机械增塑法：通过机械剪切作用，提高可塑性。

二、作用机理1.软化剂（对非极性橡胶）的作用增塑剂的加入会降低橡胶的玻璃化温度Tg，Tg下降值与增塑剂的体积分数有直接关系：ΔTg=kφ1k-常数；φ1—增塑剂的体积分数2.增塑剂（对极性橡胶）的作用ΔTg=knk—与增塑剂性质有关的常数；n—增塑剂的摩尔数。

三、判断互溶性的基本原则1.溶解度参数相近相溶溶解度参数δ（简称S.P.）是表示物质互溶能力的参数，可表示物质极性的大小。

吉布斯自由能ΔG=ΔH-TΔS若ΔG<0，溶解能自发进行，相容性好。

溶解焓变：υ1、υ2—橡胶、增塑剂的体积分数δ1、δ2—橡胶、增塑剂的溶解度参数一般来说：（δ1－δ2）→0时，互溶性最好；（δ1－δ2）<1.2时，能互溶2.相似相溶或同类相溶即结构相似的物质能够相溶。

这即是“同类相溶”原理3.溶剂化效应（1）概念：由于软化剂和增塑剂分子与橡胶分子之间产生分子间吸引力，而引起橡胶分子链分离的作用。

（2）两种物质间产生溶剂化的条件①两者之间能形成氢键②两者之间能产生亲电亲核作用三、溶剂型与非溶剂型软化增塑剂1.溶剂型软化剂、增塑剂（能与橡胶产生溶剂化作用）如芳烃油、松焦油古马隆、酯类等;2.非溶剂型软化剂、增塑剂如链烷油、石蜡凡士林、油膏、机油等.增塑剂的选择一、与橡胶的互溶性互溶性是衡量增塑剂对橡胶增塑能力的标志。

二、对胶料加工性能的影响1.对填料分散的影响一般来说，与橡胶互溶性好的软化、增塑剂对橡胶的增塑作用大，易使填料分散均匀。

2.对胶料粘着性的影响一般来说，与橡胶互溶性好的软化增塑剂，其加工性能好，粘着性也好。

3.对于压延、挤出工艺应选与橡胶互溶性较小，增塑效果适中，增粘作用小的软化增塑剂。

三、对硫化胶物机性能和老化性能的影响四、对橡胶的污染性五、对制品成本的影响本章思考题：1、软化剂、增塑剂的作用及品种类型。

探讨橡胶加工塑炼机理及方法摘要：橡胶的塑炼是指橡胶在受到外力感化作用后，外形发生了变化，当外力撤去后变形程度不变。

橡胶的加工工艺对橡胶在机械力承受作用上，与氧气的接触上及塑炼温度上等都有一定的要求。

橡胶有可塑性体现在，在混炼时与其它各种试剂进行一定比例混合；在延压扩展时容易渗透到纺织物里；在注压，压出时机械活动性好，容易放取；塑炼后橡胶的性质变得比较平均，但是也不能过度塑炼，否则会使橡胶中硫化胶的强度下降。

本文从塑炼的目的、原理、设备以及方法等角度全面阐述了橡胶加工塑炼的机理以及方法。

关键词：塑炼；强度；塑炼设备和条件；橡胶加工工艺天然橡胶具有一系列良好的物理和化学性质，特别是其优良的回弹性、绝缘性、隔水性以及可塑性等，而且橡胶经过适当的处理之后还具有耐酸、耐碱、耐热、耐寒、耐油、耐压以及耐磨等性质，具有广泛的用途。

其中，橡胶的塑炼目的是使得橡胶在外力作用下，比如机械力、热以及化学试剂等，切断其内部的大分子链，使得橡胶暂时失去弹性，使其可塑性增大，从而满足其在不同制造过程中的工艺要求，比如，将配合剂混入到橡胶之中使其便于压延压出；将纤维渗入橡胶中，能够提高橡胶的溶解性和粘着性。

一、对橡胶进行塑炼的目的橡胶塑炼的对象是生胶，塑炼的目的是将生胶的相对分子质量进行提高，同时也将提高其粘稠度，增大其流动性，生胶的塑炼是为橡胶的混炼以及成型做好准备。

生胶的塑炼具体是采用机械方法或者化学工艺，是生胶加工的一道很重要的工序，生胶塑炼好之后就变成了塑炼胶，而此时的塑炼胶就表现出了其强大的可塑性。

生胶经过塑炼之后得到塑炼胶，其作用可总结概括为以下几个方面；首先，塑炼提升了橡胶与其它实际的混合能力，这样不同粘度的生胶均能够保持较好的混合度；其次，生胶提高可塑性，是为了后续在混合炼制阶段能够在加入配合剂之后呈现均匀的分散和适当的分布；第三，生胶塑炼提高了橡胶的流动性能，使得胶坯能够固定好形状以及尺寸，方便压制以及压出；第四，生胶塑炼能够保持外观的规整，有效改善生胶的冲膜特性，塑炼之后的花纹也能够保持清晰；最后，制作的胶料的溶解性也是一个必须考量的因素，因为在胶浆的制作中要使其渗入到纤维孔之中，因此就要求橡胶有很强大的附着能力。

橡胶塑炼的目的原理及其影响因素橡胶塑炼是一种重要的橡胶加工工艺，通过增加橡胶的可塑性和可加工性，使其满足不同行业和产品的需求。

本文将从目的、原理以及影响因素三个方面对橡胶塑炼进行详细介绍。

一、目的：橡胶塑炼是为了改善橡胶的物理性能，提高其加工性能，以满足不同行业和产品对橡胶的需求。

具体目的如下：1.提高橡胶的可塑性：橡胶塑炼可以使橡胶分子链间的键断裂，增加链段间的自由运动性，从而提高橡胶的可塑性。

2.改善橡胶的可加工性：橡胶塑炼可以使橡胶分子链间的键重新结合，提高链段间的交联程度，从而降低橡胶的黏度，提高其可加工性。

3.提高橡胶的物理性能：橡胶塑炼可以改善橡胶的拉伸强度、硬度、变形能力等物理性能，使其满足不同行业和产品的需求。

二、原理：1.热加工：橡胶加热可以提高分子链的运动性，使链段间的键断裂，增加橡胶的可塑性，同时热加工还能提高橡胶的流动性，使其易于加工。

热加工方法主要包括压炼、炼胶机等。

2.机械加工：橡胶通过剪切、挤压等机械力的作用下，可以改变其链段间的交联程度，从而改变其硬度、强度、伸长率等物理性能。

机械加工方法主要包括混炼机、胶研机等。

3.化学加工：橡胶塑炼过程中，可以添加助塑剂、稳定剂、促进剂等化学物质来改善橡胶的塑炼效果，提高其加工性能和物理性能。

常见的化学加工方法有添加法、表面活性剂法等。

三、影响因素：1.原料的选择:不同类型的橡胶树脂、填料以及添加剂的选择，对橡胶塑炼的效果有很大的影响。

例如使用不同种类和粒度的填料可以调整橡胶的硬度、强度等物理性能。

2.加工条件的控制:包括加热温度、加热时间、剪切速度等加工条件对橡胶塑炼效果有直接影响。

较高的加热温度和长时间加热可以提高橡胶的可塑性，但过高的温度和过长时间加热会导致橡胶老化、劣化等问题。

3.添加剂的使用:添加剂的种类和用量对橡胶塑炼的效果有显著影响。

例如使用助塑剂可以改善橡胶的可塑性和加工性能，使用稳定剂可以防止橡胶老化等。

总之，橡胶塑炼通过改善橡胶的可塑性和可加工性，提高其物理性能，满足不同行业和产品对橡胶的需求。

与它们和橡胶 的相溶性有关 。 判断橡胶与增塑剂、
软化剂是否相溶， 第一个原则是溶解度参数 （ ６） 相近 。一般地说 ，只要两者的 ６ 值之着差不大于 １２ ． 时， 它们可以互溶， 两者 的 ６ 值之差愈小， 它 们 的互 溶 性愈 好 。对 极 性 橡胶 应选 择 极性 的增 塑
定的 相 溶性 。
、
软化 剂 和增 塑 剂 的作 用原理应 用
除 了考 虑软化 剂 、 塑剂 与 橡胶 的互溶性外 ， 增
１ 、增 塑剂 和 软 化剂 的作 用原 理 Ｉ ｌ
选用软化剂 、增塑剂还要考虑其对填料分散的影 响， 对胶料加工性能和粘着性能的影响， 对硫化胶 物理性能和老化性能的影响，对胶料的污染性以
后者 “ 是氯 丁橡 胶 、 基橡 胶 、 然橡胶 、 元 乙 丁 天 二 丙 橡胶 、 元 乙 丙橡 胶 和聚 氯 乙烯的增 塑剂 ” 三 。以
胶分子链间的作用 力，从而使橡胶分子链的移动 变得 更容 易 ，显示 出可 塑性 增 加 。
因此 ， 软化 剂和 增 塑剂 对橡 胶 的增 塑剂作用 ，
维普资讯
广东橡胶》２０ 年 第 ７ ０７ 期
增 塑 剂在 橡胶 中应 用的 几个 问题
吴 向东
广州华 南理 工大 学高 分 子系
想起 写 这 个题 目， 如下 几点 原因 。 有 第一 ， 最
性橡胶的习惯上称为增塑剂。
根据 近 代概 念 ，软 化 剂和 增 塑剂对 橡胶 的增 塑作 用 ，有 两 种不 同的 （ 即极性 橡 胶和 非极性橡
１０ 。二是 非 极性 的增塑 剂和 极性 增塑剂 ， Ｏ份 ，都
可以随意在各种橡胶中应用， 是没有什么原则的。 第二， 觉得近年有些有关增塑剂应用的文章， 值得 向大 家推 荐 。 三 ， 想 强调 一 下， 第 是 原来归属 于增 塑剂类，如石蜡 、 硬脂酸 、 脂肪酸皂、 脂肪醇 、 脂 肪酸酯 ， 肪酸 酰 胺 等 ， 们 单用 或复合物作 为加 脂 它

芳香基橡胶增塑剂主要用于SBR，BR，NR和CR等橡胶制品的生产；石蜡基橡胶增塑剂主要用于EPDM，IIR和IR等橡胶制品的生产；环烷基橡胶增塑剂主要用于SBR，BR和NR等热塑性弹性体及橡胶制品的生产，也广泛用于IIR，IR和EPDM 等橡胶制品的生产。

橡胶增塑剂对EPDM的影响因聚合物的粘度和第三单体的种类及用量而异。

由于芳香基橡胶增塑剂中的芳香稠环会吸收自由基，因此对过氧化物硫化产生影响，不易在快速硫化中使用；石蜡基和高饱和度环烷基橡胶增塑剂的加工性能良好，可赋予硫化胶较高的拉伸强度。

因此，EPDM优先使用石蜡基或环烷基橡胶增塑剂。

橡胶增塑剂标准详解橡胶增塑剂是一种广泛应用于橡胶工业的助剂，用于改变橡胶材料的性能和特性。

它能够增加橡胶的可塑性和弹性，提高橡胶制品的韧性、耐磨性和耐候性。

为确保橡胶增塑剂的质量和安全性，许多国家和地区都制定了相应的标准用于指导生产和使用。

在橡胶增塑剂标准中，最重要的是确定一些关键性质和指标，如增塑效果、毒性、挥发性、稳定性等。

这些指标对于确保橡胶制品的质量和安全性至关重要。

首先，增塑效果是评价橡胶增塑剂性能好坏的关键指标之一。

增塑剂应能够显著提高橡胶材料的可塑性和柔软度，使其更易加工和成型。

标准中通常会规定增塑效果的最低要求，以确保橡胶制品能够达到预期的性能要求。

其次，毒性是另一个需要考虑的重要指标。

橡胶增塑剂作为一种化学物质，其毒性直接关系到生产工人和最终用户的安全。

标准中通常会规定橡胶增塑剂对人体的毒性限制要求，确保其安全使用。

此外，橡胶增塑剂的挥发性也是一个关注点。

橡胶制品通常在高温下使用，如果增塑剂的挥发性过高，在使用过程中可能会导致有害气体的释放，对人体健康造成潜在危害。

因此，标准中会对橡胶增塑剂的挥发性进行规定，保证其在使用过程中的安全性。

最后，橡胶增塑剂的稳定性也是一个重要考量。

橡胶制品在使用过程中可能会受到氧化、紫外线辐射等环境因素的影响，如果增塑剂的稳定性不好，可能造成橡胶制品性能下降、老化加快。

因此，标准通常会对橡胶增塑剂的稳定性进行要求，以确保橡胶制品在使用寿命内可以保持良好的性能。

综上所述，橡胶增塑剂标准对于保证橡胶制品的质量和安全性起着重要的作用。

通过规定增塑效果、毒性、挥发性和稳定性等关键性质和指标，可以指导生产者选择合适的增塑剂，保证橡胶制品具有良好的性能和安全性。

因此，严格遵循橡胶增塑剂标准是橡胶工业的重要任务之一。
