互换性与技术测量试题及答案(共4套)

尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。

（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3.国家标准规定，孔只是指圆柱形的内表面。

（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。

（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6.某孔要求尺寸为。

20-0.047,今测得其实际尺寸为。

19.962mm,可以判断该孔合格。

（）7.未注公差尺寸即对该尺寸无公差要求。

（）8.基本偏差决定公差带的位置。

（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。

（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13.某实际要素存在形状误差，则一定存在位置误差。

（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。

这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。

（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

互换性与技术测量基础考卷一、选择题（每题1分，共5分）1. 下列哪种情况不属于尺寸公差的基本概念？A. 尺寸公差是一个没有方向性的绝对值B. 尺寸公差是允许尺寸的最大极限尺寸与最小极限尺寸之差C. 尺寸公差表示了零件尺寸的精确程度D. 尺寸公差与加工方法无关2. 在下列哪种情况下，互换性原则不适用？A. 零部件大批量生产B. 零部件单件生产C. 零部件要求高精度D. 零部件要求低成本3. 下列哪种测量方法属于绝对测量法？A. 间接测量法B. 比较测量法C. 光学测量法D. 机械测量法4. 下列哪个参数不属于形状公差？A. 平面度B. 圆度C. 直线度D. 垂直度5. 在测量过程中，下列哪种因素不影响测量误差？A. 测量人员B. 测量设备C. 测量环境D. 测量对象的材料二、判断题（每题1分，共5分）1. 互换性原则可以提高生产效率，降低生产成本。

（）2. 测量误差只能通过改进测量方法来减小，无法消除。

（）3. 尺寸公差和形状公差可以同时存在于一个零件上。

（）4. 在测量过程中，测量设备的精度越高，测量误差越小。

（）5. 任何测量结果都不可能完全准确，只能尽量接近真实值。

（）三、填空题（每题1分，共5分）1. 互换性原则是指在相同规格的零件中，任取一个零件都能与另一个零件______地替换。

2. 测量误差分为______误差和______误差。

3. 尺寸公差带由______公差和______公差两部分组成。

4. 形状公差主要包括平面度、圆度、直线度和______度。

5. 在测量过程中，为减小测量误差，可以采取提高测量设备精度、改进测量方法和______等方法。

四、简答题（每题2分，共10分）1. 简述互换性原则在机械制造行业的重要性。

2. 请列举三种常见的测量误差来源。

3. 如何区分尺寸公差和形状公差？4. 简述测量误差与测量准确度的关系。

5. 请举例说明一种提高测量准确度的方法。

五、应用题（每题2分，共10分）1. 某轴的尺寸为φ30mm，尺寸公差为0.02mm，求该轴的尺寸范围。

北华航天工业学院 — 学年第 学期《互换性与技术测量》课程考试卷一、填空（每空1分，共18分）1．已知孔Ф30041.0020.0++，那么公差为 0.021 ，基本偏差为 +0.020 ， 最大实体尺寸为 Ф30.020 ，最小实体尺寸为 Ф30.041 。

2.基本偏差代号为P ～ZC 的孔，主要用于 过盈 配合，它的基本偏差为 上 偏差（答上或下偏差）。

3. Ф20021.00+mm 的孔和Ф20015.0002.0++ mm 的轴 配合属于 过渡 配合，其最大 间隙 等于 0.019mm ，最大 过盈 等于 -0.015 mm 。

4. 一般来说，轴的作用尺寸 大于 局部实际尺寸（答大于或小于或等于）。

5. 按等使用量块，是用它的 实际 尺寸，比按级使用精度 高 。

6. 通 规有磨损极限，其值为工件的 最大实体 尺寸。

7. 平键联结有 三 种连接形式。

键槽与键的配合中不会采用 过盈 配合。

二、是非判断（对打√，错打×）（每小题1分，共10分）1(√) 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

2(×)测量误差中的随机误差是可以消除的。

3(×)公差在一般情况下为正,在个别情况下也可以为负或零。

4(√)φ10E7、φ10E8、φ10E9三种孔的上偏差各不相同,而下偏差相同5(×) 轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。

6(×) 过渡配合可能有间隙,可能有过盈。

因此过渡配合可能是间隙配合, 也可能是过渡配合。

7(√)滚动轴承所有公差等级的公差带都单向配置在零线下侧，即上偏差为零。

8(×) 定向公差带可以综合控制被测要素的形状误差和位置误差。

9(×)螺纹中径是指螺纹大径和小径的平均值。

10(√)立式光学计测量尺寸误差采用的是相对测量法。

一．判断题（正确的打√，错误的打×）l．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。

（）2．图样标注φ30 +0.033 0mm的孔，可以判断该孔为基孔制的基准孔。

（）3．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。

（）6．配合H7/g6比H7/s6要紧。

（）7．孔、轴公差带的相对位置反映加工的难易程度。

（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。

（）9．基轴制过渡配合的孔，其下偏差必小于零。

（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（）11．工作时孔温高于轴温，设计时配合的过盈量应加大。

（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。

（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（）14．配合公差的大小，等于相配合的孔轴公差之和。

（）15．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。

（）16．滚动轴承内圈与轴的配合，采用基孔制。

（）17．滚动轴承内圈与轴的配合，采用间隙配合。

（）18．滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

（）19．0级轴承应用于转速较高和旋转精度也要求较高的机械中。

（）20．滚动轴承国家标准将内圈内径的公差带规定在零线的下方。

（）21．滚动轴承内圈与基本偏差为g的轴形成间隙配合。

（）22．平键联接中，键宽与轴槽宽的配合采用基轴制。

（）23．矩形花键的定心尺寸应按较高精度等级制造，非定心尺寸则可按粗糙精度级制造。

（）24．矩形花键定心方式，按国家标准只规定大径定心一种方式。

（）25．圆锥配合时，可沿轴向进行相互位置的调整，因而比圆柱结合的互换性好。

（）26．圆锥直径和锥度的制造误差都会引起圆锥配合基面距的变化。

北华航天工业学院 — 学年第 学期《互换性与技术测量》课程考试卷一、填空（每空1分，共15分）1．已知孔Ф30041.0020.0++，那么公差为 0.021 ，基本偏差为 +0.020 ， 最大实体尺寸为Ф30.020 ，最小实体尺寸为 Ф30.041 。

2.基本偏差代号为P ～ZC 的孔，主要用于 过盈 配合，它的基本偏差为 上 偏差（答上或下偏差）。

3. Ф20021.00+mm 的孔和Ф20015.0002.0++ mm 的轴 配合属于 过渡 配合，其最大 间隙 等于 0.019mm ，最大 过盈 等于 -0.015 mm 。

4. 一般来说，轴的作用尺寸 大于 局部实际尺寸（答大于或小于或等于）。

5. 按等使用量块，是用它的 实际 尺寸，比按级使用精度 高 。

7. 平键联结有三种连接形式。

键槽与键的配合中不会采用 过盈 配合。

二、是非判断（对打√，错打×）（每小题1分，共10分）1(√) 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

2(×)测量误差中的随机误差是可以消除的。

3(×)公差在一般情况下为正,在个别情况下也可以为负或零。

4(√)φ10E7、φ10E8、φ10E9三种孔的上偏差各不相同,而下偏差相同5(×) 轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。

6(×) 过渡配合可能有间隙,可能有过盈。

因此过渡配合可能是间隙配合, 也可能是过渡配合。

7(√)滚动轴承所有公差等级的公差带都单向配置在零线下侧，即上偏差为零。

8(×) 定向公差带可以综合控制被测要素的形状误差和位置误差。

9(×)螺纹中径是指螺纹大径和小径的平均值。

10(√)立式光学计测量尺寸误差采用的是相对测量法。

三.简答题（15分）1. 简述随机误差的性质，并写出判断粗大误差的准则。

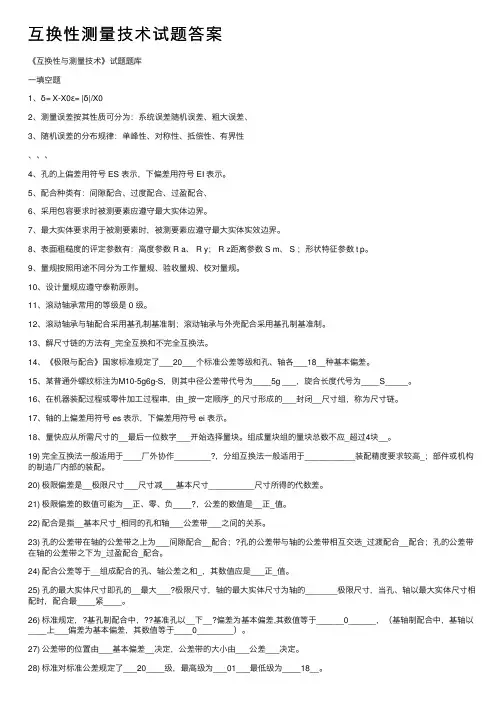

互换性测量技术试题答案《互换性与测量技术》试题题库⼀填空题1、δ= X-X0ε= |δ|/X02、测量误差按其性质可分为：系统误差随机误差、粗⼤误差、3、随机误差的分布规律：单峰性、对称性、抵偿性、有界性、、、4、孔的上偏差⽤符号 ES 表⽰，下偏差⽤符号 EI 表⽰。

5、配合种类有：间隙配合、过度配合、过盈配合、6、采⽤包容要求时被测要素应遵守最⼤实体边界。

7、最⼤实体要求⽤于被测要素时，被测要素应遵守最⼤实体实效边界。

8、表⾯粗糙度的评定参数有：⾼度参数 R a、 R y； R z距离参数 S m、 S ；形状特征参数 t p。

9、量规按照⽤途不同分为⼯作量规、验收量规、校对量规。

10、设计量规应遵守泰勒原则。

11、滚动轴承常⽤的等级是 0 级。

12、滚动轴承与轴配合采⽤基孔制基准制；滚动轴承与外壳配合采⽤基孔制基准制。

13、解尺⼨链的⽅法有_完全互换和不完全互换法。

14、《极限与配合》国家标准规定了___20___个标准公差等级和孔、轴各___18__种基本偏差。

15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为____5g ___，旋合长度代号为____S_____。

16、在机器装配过程或零件加⼯过程串，由_按⼀定顺序_的尺⼨形成的___封闭__尺⼨组，称为尺⼨链。

17、轴的上偏差⽤符号 es 表⽰，下偏差⽤符号 ei 表⽰。

18、量快应从所需尺⼨的__最后⼀位数字___开始选择量块。

组成量块组的量块总数不应_超过4块__。

19) 完全互换法⼀般适⽤于____⼚外协作________?，分组互换法⼀般适⽤于___________装配精度要求较⾼_；部件或机构的制造⼚内部的装配。

20) 极限偏差是__极限尺⼨___尺⼨减___基本尺⼨__________尺⼨所得的代数差。

21) 极限偏差的数值可能为__正、零、负____?，公差的数值是__正_值。

22) 配合是指__基本尺⼨_相同的孔和轴___公差带___之间的关系。

互换性与测量技术试题及答案一、填空（30分）1、合理确定与正确进行，是保证产品质量、实现互换性生产的两个必不可少的手段和条件。

2、一个完整的测量过程应包括、、和测量精度四要素。

3、用计量器具测轴径时，读数为Φ30.02，器具在30处的示值误差为+0.003,则轴实际尺寸为。

4、公差带的大小是由确定，公差带的位置由确定。

5、国家标准中规定了两种平行的基准制：和。

6、国家标准规定的验收原则是：所用验收方法只接收位于规定的之内的工件，即允许有而不允许有。

7、表面粗糙度的评定至少包括个轮廓峰和谷，一般应优先选择的参数是。

8、极限与配合的选用主要包括选择、、等三个方面。

9、公差原则是确定和相互关系的原则，它分为和两大类。

10、普通螺纹的中径合格性判断标准是螺纹的不能超越最大实体牙型的中径，任意位置的不能超越最小实体牙型的中径。

11、花键连接采用的基准制的是。

12、平键与轴槽及毂槽同时配合，其配合性质共有、、配合三类。

13、轴承内圈与轴的配合采用的基准制是，外圈与壳体孔的配合采用的基准制是。

二、是非题（填“√”或“╳”在下列表格中10分）1、互换性生产只适用于大批量生产。

2、分组互换可以实现完全互换。

3、螺纹的精度等级与螺纹的公差等级、螺纹的旋合长度有关。

4、轴承内圈与基本偏差为h的轴颈配合，其配合性质为间隙配合。

5、f pt是单个齿距偏差，反映运动的准确性。

6、封闭环的公差永远大于组成环的公差。

7、为满足互换性要求，应使设计规定的公差值越小越好。

8、公差带代号都由基本偏差带号和公差值联合表示。

9、任选基准比选定基准要求要高。

10、最大实体实效状态下的体外作用尺寸称为最大实体实效尺寸。

第1 页总4 页1、下列论述中正确的有＿＿。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．厂外协作件要求不完全互生产。

C．在装配时，只要不需经过挑选就能装配，就称为有互换性。

D．厂内装配可以采用不完全互换。

绪论习题一、判断题（正确的打√，错误的打×）1. 零件不经过挑选和修配，便能装配到机器上，该零件具有互换性。

（）2. 厂外协作件要求采用不完全互换生产。

（）3. 具有互换性的零件，其几何尺寸参数必须制成绝对精确。

（）4. 企业标准比国家标准层次低，在标准要求上可低于国家标准。

（）5. 在确定产品的参数系列或参数时，应最大限度地采用优先数系或优先数。

（）二、单项选择题1. 符合互换性的零件应是（）。

A. 相同规格的零件B. 不同规格的零件C. 相互配合的零件D. 上述三种都不是2. 互换性按产品的（）不同，可分为完全互换和不完全互换。

A. 互换方法B. 互换性质C. 互换程度D. 互换效果3. 检测是互换性生产的（）。

A. 保障B. 措施C. 基础D. 原则4. 具有互换性的零件，其几何参数制成绝对精确是（）。

A. 有可能的B. 不可能的C. 必要的D. 必须的5. R10优先数系的公比是（）。

A. 1.60B. 1.25C. 1.12D. 1.06三、简答题1. 什么是互换性？为什么说互换性已经成为现代机械制造业中的普遍原则？列举几种生产和生活实例加以说明。

2. 什么是误差、公差、检测和标准化？它们与互换性有何关系？3.下列四组数据分别属于哪种系列？公比q分别是多少？（1）某机床主轴转速范围（r/min）：200；250；315；400；500；630…（2）电动机转速范围（r/min）：375；750；1500；3000…（3）表面粗糙度（μm）：0.8；1.6；3.15；6.3；12.5；5；25…绪论习题答案一、判断题1. √；2. ×；3. ×；4. ×；5. √二、选择题1. A；2. C；3. A；4. B；5. B三、简答题1.答：略2.答：略3.（1）R10系列，公比q = 1.25（2）R40/12派生系列，公比q = 2（3）R10/3派生系列，公比q = 2习题一一、判断题（对的打√，错的打×）1.某一尺寸的上偏差一定大于下偏差。

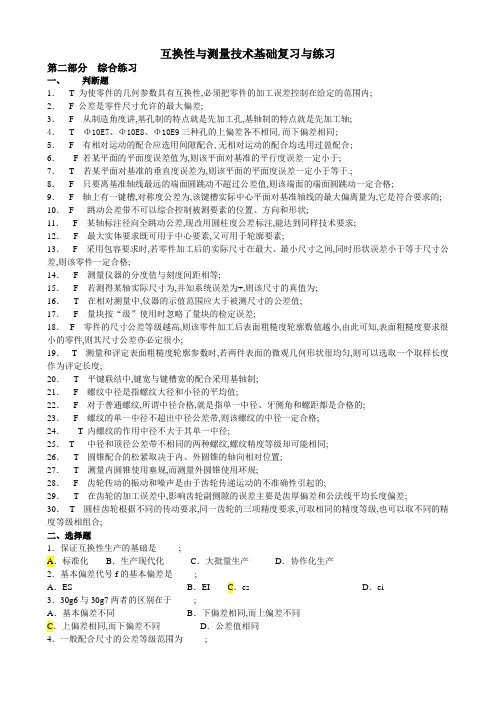

互换性与测量技术基础复习与练习第二部分综合练习一、判断题1．T 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内;2． F 公差是零件尺寸允许的最大偏差;3． F 从制造角度讲,基孔制的特点就是先加工孔,基轴制的特点就是先加工轴;4．T Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同,而下偏差相同;5． F 有相对运动的配合应选用间隙配合,无相对运动的配合均选用过盈配合;6． F 若某平面的平面度误差值为,则该平面对基准的平行度误差一定小于;7．T 若某平面对基准的垂直度误差为,则该平面的平面度误差一定小于等于.;8． F 只要离基准轴线最远的端面圆跳动不超过公差值,则该端面的端面圆跳动一定合格;9． F 轴上有一键槽,对称度公差为,该键槽实际中心平面对基准轴线的最大偏离量为,它是符合要求的; 10．F 跳动公差带不可以综合控制被测要素的位置、方向和形状;11． F 某轴标注径向全跳动公差,现改用圆柱度公差标注,能达到同样技术要求;12． F 最大实体要求既可用于中心要素,又可用于轮廓要素;13． F 采用包容要求时,若零件加工后的实际尺寸在最大、最小尺寸之间,同时形状误差小于等于尺寸公差,则该零件一定合格;14． F 测量仪器的分度值与刻度间距相等;15． F 若测得某轴实际尺寸为,并知系统误差为+,则该尺寸的真值为;16．T 在相对测量中,仪器的示值范围应大于被测尺寸的公差值;17． F 量块按“级”使用时忽略了量块的检定误差;18． F 零件的尺寸公差等级越高,则该零件加工后表面粗糙度轮廓数值越小,由此可知,表面粗糙度要求很小的零件,则其尺寸公差亦必定很小;19．T 测量和评定表面粗糙度轮廓参数时,若两件表面的微观几何形状很均匀,则可以选取一个取样长度作为评定长度;20．T 平键联结中,键宽与键槽宽的配合采用基轴制;21． F 螺纹中径是指螺纹大径和小径的平均值;22． F 对于普通螺纹,所谓中径合格,就是指单一中径、牙侧角和螺距都是合格的;23． F 螺纹的单一中径不超出中径公差带,则该螺纹的中径一定合格;24．T 内螺纹的作用中径不大于其单一中径;25．T 中径和顶径公差带不相同的两种螺纹,螺纹精度等级却可能相同;26．T 圆锥配合的松紧取决于内、外圆锥的轴向相对位置;27．T 测量内圆锥使用塞规,而测量外圆锥使用环规;28． F 齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的;29．T 在齿轮的加工误差中,影响齿轮副侧隙的误差主要是齿厚偏差和公法线平均长度偏差;30．T 圆柱齿轮根据不同的传动要求,同一齿轮的三项精度要求,可取相同的精度等级,也可以取不同的精度等级相组合;二、选择题1．保证互换性生产的基础是;A．标准化B．生产现代化C．大批量生产D．协作化生产2．基本偏差代号f的基本偏差是;A．ES B．EI C．es D．ei3．30g6与30g7两者的区别在于;A．基本偏差不同B．下偏差相同,而上偏差不同C．上偏差相同,而下偏差不同D．公差值相同4．一般配合尺寸的公差等级范围为;A ．IT1～IT7B ．IT2～IT5C ．IT5～IT13D ．IT8～IT14 5．当相配孔、轴既要求对准中心,又要求装拆方便时,应选用 ; A ．间隙配合 B ．过盈配合 C ．过渡配合 D ．间隙配合或过渡配合6．形位公差带的形状决定于A ．形位公差特征项目B ．形位公差标注形式C ．被测要素的理想形状D ．被测要素的理想形状、形位公差特征项目和标注形式7．在图样上标注形位公差要求,当形位公差前面加注Φ时,则被测要素的公差带形状应为 ; A ．两同心圆 B ．圆形或圆柱形C ．两同轴线圆柱面D ．圆形、圆柱形或球形8．径向全跳动公差带的形状和 公差带的形状相同; A ．同轴度 B ．圆度 C ．圆柱度 D ．位置度9．某实际被测轴线相对于基准轴线的最近点距离为,最远点距离为,则该实际被测轴线对基准轴线的同轴度误差为 ;A ．B ．C ．D ．10．轴的直径为mm 003.030-φ,其轴线的直线度公差在图样上的给定值为01.0φmm,则直线度公差的最大值可为 D ;A ．01.0φmmB ．02.0φmmC ．03.0φmmD ．04.0φmm 11．最大实体尺寸是指 C ;A ．孔和轴的最大极限尺寸B ．孔和轴的最小极限尺寸C ．孔的最小极限尺寸和轴的最大极限尺寸D ．孔的最大极限尺寸和轴的最小极限尺寸12．尺寸公差与形位公差采用独立原则时,零件加工后的实际尺寸和形位误差中有一项超差,则该零件 C ;A ．合格B ．尺寸最大C ．不合格D ．变形最小 13．公差原则是指 D ;A ．确定公差值大小的原则B ．制定公差与配合标准的原则C ．形状公差与位置公差的关系D ．尺寸公差与形位公差的关系14．被测要素的尺寸公差与形位公差的关系采用最大实体要求时,该被测要素的体外作用尺寸不得超出 D ;A ．最大实体尺寸B ．最小实体尺寸C ．实际尺寸D ．最大实体实效尺寸15．如果某轴一横截面实际轮廓由直径分别为Φ和Φ 的两个同心圆包容而形成最小包容区域,则该横截面的圆度误差为 C ;A ．B ．C ．D ．16．工作止规的最大实体尺寸等于被检验零件的 B ; A ．最大实体尺寸 B ．最小实体尺寸 C ．最大极限尺寸 D ．最小极限尺寸17．取多次重复测量的平均值来表示测量结果可以减少 C ; A ．定值系统误差 B ．变值系统误差C ．随机误差 D ．粗大误差 18．含有下列哪项误差的测得值应该按一定的规则,从一系列测得值中予以剔除 D ; A ．定值系统误差 B ．变值系统误差 C ．随机误差 D ．粗大误差19．粗大误差使测量结果严重失真,对于等精度多次测量值中,凡是测量值与算术平均值之差绝对值大于标准偏差σ的 C 倍,即认为该测量值具有粗大误差,即应从测量列中将其剔除; A ．1 B ．2 C ．3 D ．4 20．电动轮廓仪是根据 A 原理制成的;A ．针描B ．印模C ．干涉D ．光切21．某滚动轴承的内圈转动、外圈固定,则当它受方向固定的径向负荷作用时,外圈所受的是 A ;A ．定向负荷B ．摆动负荷C ．旋转负荷22．选择滚动轴承与轴颈、外壳孔的配合时,首先应考虑的因素是 BA ．轴承的径向游隙B ．轴承套圈相对于负荷方向的运转状态和所承受负荷的大小C ．轴和外壳的材料和机构D ．轴承的工作温度23．标准对平键的键宽尺寸b 规定有 C 公差带; A ．一种 B ．两种 C ．三种 D ．四种 24．平键的 A 是配合尺寸;A ．键宽与槽宽B ．键高与槽深C ．键长与槽长D ．键宽和键高 25．矩形花键联结采用的基准制为 A ;A ．基孔制B ．基轴制C ．非基准制D ．基孔制或基轴制 26．齿轮传递运动准确性的必检指标是 CA ．齿厚偏差B ．齿廓总偏差C ．齿距累积误差D ．螺旋线总偏差 27．保证齿轮传动平稳的公差项目是 B ;A ．齿向公差B ．齿形公差C ．齿厚极限偏差D ．齿距累积公差 28．下列说法正确的有 AA ．用于精密机床的分度机构,测量仪器上的读数分度齿轮,一般要求传递运动准确B ．用于传递动力的齿轮,一般要求传动平稳C ．用于高速传动的齿轮,一般要求传递运动准确D ．低速动力齿轮,对运动的准确性要求高 29．齿轮副的侧隙用于 DA ．补偿热变形B ．补偿制造误差和装配误差C ．储存润滑油D ．以上三者 30．一个尺寸链中可以有 A 个封闭环; A ．1 B ．2 C ．3 D ．4 三、填空题1．根据零部件互换程度的不同,互换性可分 互换和 互换; 2．实行专业化协作生产采用 互换性 原则;3．GB/T321-1980规定 十进制 数列作为优先数系；R5系列中的优先数,每增加 个数,则数值增加10倍;4．零件几何要求的允许误差称为 几何量公差 ,简称 公差 ;5．尺寸公差带具有 大小 和 位置 两个特性;尺寸公差带的大小,由 公差值 决定；尺寸公差带的位置由 极限偏差 决定;6．实际尺寸是通过 测量 得到的尺寸,但它并不一定是被测尺寸的真实大小;7．配合公差带具有 大小 和 位置 两个特性;配合公差带的大小,由 配合公差值 决定；配合公差带的位置由 极限间隙或过盈 决定;8．为了以尽可能少的标准公差带形成最多种标准配合,国家标准规定了两种配合制,即 基孔制 和 基轴制 ;9．位置公差可分为： 定向公差 、 定位公差 和 跳动公差 三类; 10．跳动公差分为 公差和 公差两种; 11．某孔的直径为mm 03.0050+φ,其轴线的直线度公差在图样上的给定值为01.0φmm Θ,则该孔的最大实体尺寸为 ,最大实体实效尺寸为 ,允许的最大直线度公差为 ;12．体外作用尺寸是工件 实际 尺寸和 形位误差 综合的结果,孔的体外作用尺寸总是 小于 大于、等于或小于孔的实际尺寸,轴的体外尺寸总是 大于 大于、等于或小于轴的实际尺寸;13．独立原则是指图样上给出被测要素的尺寸公差与 形位公差 各自独立,彼此无关,分别满足要求的公差原则;这时尺寸公差只控制 实际尺寸 的变动范围,不控制 实际要素的变动 ;14．孔或轴采用包容要求时,应遵守 最大实体 边界；最大实体要求应用于被测要素时,被测要素应遵守 最大实体实效 边界;15．端面全跳动公差带控制端面对基准轴线的 垂直度 误差,同时它也控制了端面的 平面度 误差;16．测量是将 与 进行比较,并确定其 的实验过程;17．按测量方法分类,用游标卡尺测量轴的直径属于 直接 测量, 绝对 测量以及 接触 测量;18．按“级”使用量块时量块尺寸为 公称尺寸 ,按“等”使用时量块尺寸为 检定尺寸 ; 19．测量误差是指被测量的 实际测得值 与其 真值 之差;20．正态分布曲线中,σ决定了分布曲线的 分散程度 ,x 决定了分布曲线的 位置 ;21．测量表面粗糙度轮廓时,应把测量限制在一段足够短的长度上,这段长度称为 取样长度 ;22．评定表面粗糙度高度特性参数包括 轮廓算术平均偏差Ra 、 微观不平度十点高度rz 和 轮廓最大高度ry ;23．按GB/规定向心轴承的公差等级分为 5 级, 0 级广泛应用于一般精度机构中; 24．对于普通平键,键和键槽宽共有三种配合,它们分别是 、 和 ; 25．普通螺纹的 和 都必须在 尺寸范围内才是合格的;26．M24×2-5g6g 螺纹中,其公称直径为 ,大径公差带代号为 ,中径公差带代号为 ,螺距为 ,旋合长度为 ;27．大径为30mm 、螺距为2mm 的普通内螺纹,中径和小径的公差带代号都为6H,短旋合长度,该螺纹代号是 ;28．直线尺寸链中公差最大的环是 ; 29．在建立尺寸链时应遵循 原则;30．尺寸链的组成环中,减环是指它的变动引起封闭环的 变动的组成环；增环是指它的变动引起封闭环 变动的组成环; 四、简答题1．什么是互换性互换性按程度分哪几类2．配合分哪几类各类配合中孔和轴公差带的相对位置有何特点 3．为什么要规定基准制为什么优先采用基孔制 4．简述测量的含义和测量过程的四要素; 5．“示值范围”和“测量范围”有何区别6．测量误差按其性质可分为哪几类各有何特征实际测量中对各类误差的处理原则是什么 7．表面结构中粗糙度轮廓的含义是什么它对零件的使用性能有什么影响8．为什么在表面粗糙度轮廓标准中,除了规定“取样长度”外,还规定“评定长度”9．滚动轴承内圈与轴颈的配合和外圈与外壳孔的配合分别采用哪种基准制为什么滚动轴承内圈内径公差带相对于以公称直径为零线的分布有何特点其基本偏差是怎样规定的 10．与圆柱配合相比,圆锥配合有哪些优点11．简述对齿轮传动的四项使用要求其中哪几项要求是精度要求 12．求解尺寸链的基本方法有哪些各用于什么场合 五．综合题1．根据表1中给出的标准公差和基本偏差数值,求出下列孔、轴的上下偏差数值： 1．7850h E Φ 2．7860m H Φ 表1 标准公差和基本偏差数值表>30～50 >50～80 >80～120 25 30 35 39 46 54 －50 －60 －72 ＋9 ＋11 ＋132．按图样021.00720+ΦH 加工一孔,测得该孔横截面形状正确,实际尺寸处处皆为,轴线直线度误差为Φ,试述该孔的合格条件,并判断该孔是否合格;3．图1和图2分别给出了孔的两种图样标注方法,试根据标注的含义填写下表; 图号采用的公差原则的名称 边界名称及 边界尺寸mm最大实体状态下的位置公差值mm 允许的最大位置误差值mm实际尺寸合格范围mm1 21内孔尺寸为Φ30H7,遵守包容要求；2圆锥面的圆度公差为,母线的直线度公差为； 3圆锥面对内孔的轴线的斜向圆跳动公差为； 4内孔的轴线对右端面垂直度公差为; 5左端面对右端面的平行度公差为；6圆锥面的表面粗糙度Rz 的最大值为μm,其余表面Ra 的上限值为μm;5．加工一台阶轴,如图所示,若先加工A 1=55±、A 2=40±,求尺寸A 0及其偏差;参考答案一、 判断题1. √2. ×3. ×4. √5.×6.×7. √8.×9. × 10. × 11. × 12. × 13. × 14.× 15.× 16. √ 17. × 18.× 19. √ 20. √ 21.× 22.× 23.× 24. √ 25. √ 26. √ 27. √ 28. × 29. √ 30. √ 二、选择题三、填空题1． 完全 不完全 2． 互换性3． 十进制 54． 几何量公差 公差5． 大小 位置 公差值 极限偏差 6． 测量7． 大小 位置 配合公差值 极限间隙或极限过盈 8． 基孔制 基轴制9． 定向公差 定位公差 跳动公差 10．圆跳动 全跳动11．Φ50mm Φ Φ12．实际 形位误差 小于 大于13．形位公差 实际尺寸 实际要素的变动 14．最大实体 最大实体实效15．垂直度平面度16．测量对象单位量或标准量比值17．直接绝对接触18．公称尺寸检定尺寸19．实际测得值真值20．分散程度位置21．取样长度22．轮廓算术平均偏差Ra 微观不平度十点高度Rz 轮廓最大高度Ry23．5 024．松联结正常联结紧密联结25．单一中径作用中径中径极限26．24mm 6g 5g 2mm N27．M30×2-6H-S28．封闭环29．最短尺寸链30．反向同向四、简答题1．答：机器在装配或更换零部件时,从大批生产出来的同一规格的零部件中,任意取出一件,不需要做任何选择、附加调整或修配,就能够组装成部件或整机,并且能够达到预定的设计性能和使用要求,这种技术特性叫做互换性;互换性按其程度可分为完全互换性和不完全互换性;2．答：配合分三类：间隙配合、过渡配合和过盈配合;间隙配合中孔的公差带在轴的公差带上方；过盈配合中孔的公差带在轴的公差带下方；过渡配合中孔的公差带和轴的公差带相互重叠;3．答：标准公差带形成最多种的配合,国家标准规定了两种配合基准制：基孔制和基轴制;一般情况下优先选用基孔制配合是考虑中、小尺寸孔常采用定尺寸刀具加工,这样可以减少定尺寸刀具、量具的品种、规格、数量,而大尺寸刀具则考虑习惯、方便,也采用基孔制;4．答：测量是将被测几何量的量值和一个作为计量单位的标准量进行比较,求得其比值的过程;测量过程应包括被测对象、计量单位、测量方法和测量精度四要素;5．答：“示值范围”指计量器具所能显示或指示的最低值或最高值的范围；“测量范围”指在允许的误差限内,计量器具所能测出的被测量的范围;6．答：测量误差按其性质可分为系统误差、随机误差和粗大误差三大类;系统误差在相同条件下,多次测量同一值时,误差的绝对值和符号均保持不变或按某一规律变化；随机误差在相同条件下,多次测量同一值时,误差的绝对值和符号以不可预定的方式变化；粗大误差是超出规定条件下预计的误差;实际测量中对系统误差用修正法消除；对随机误差可通过概率统计方法寻求和描述规律,评定其影响程度；对粗大误差按一定规则予以剔除;7．答：表面结构中粗糙度轮廓的含义是指零件表面由间距很小的微小峰、谷所形成的微观几何误差;它对零件的使用性能中的耐磨性、耐腐蚀性和耐疲劳性以及配合性质的稳定性均有影响;8．答：由于零件表面的微小峰、谷的不均匀性,在表面轮廓的不同位置的取样长度上的表面粗糙度轮廓测量值不尽相同;为了更可靠地反映表面粗糙度轮廓的特性,应测量连续的几个取样长度上的表面粗糙度轮廓,即规定“评定长度”;9．答：滚动轴承内圈与轴颈的配合采用基孔制,外圈与外壳孔的配合采用基轴制;原因是滚动轴承是标准件;滚动轴承内圈内径公差带相对于以公称直径为零线的分布特点是在零线以下,基本偏差是上偏差,且为零; 10．答：1对中性好内、外圆锥体的轴线具有较高精度的同轴度,且能快速装拆;2配合的间隙或过盈可以调整;3密封性好内、外圆锥的表面经过配对研磨后,配合起来具有良好的自锁性和密封性;11．答：齿轮传动的四项使用要求： （1） 齿轮传递运动的准确性 （2） 齿轮传动的平稳性 （3） 载荷分布均匀性 （4） 合理的齿侧间隙 其中前三项要求属精度要求; 12．答：求解尺寸链的基本方法有完全互换法极值法和大数互换法;极值法用于尺寸链环数较少或环数较多但精度要求较低的场合；大数互换法用于精度要求高且环数较多的尺寸 五．综合题 1．1．7850h E Φ为基轴制,故： es ＝0ei ＝－IT7＝－25m μ而孔的基本偏差可通过通用规则求出： EI ＝－es ＝＋50m μES ＝EI ＋IT8＝＋50＋39＝＋89m μ 2．7860m H Φ的基本偏差可直接查表求得： EI ＝0ES ＝＋IT8＝＋46m μ ei ＝＋11m μes ＝ei ＋IT7＝＋11＋30＝＋41m μ2．解：该孔的合格条件：D f e ≥Dmin=20mm,Da ≤Dmax=,D f e = Da-f= Dmin 故该孔合格;4．5．解：确定封闭环为A 0,确定组成环并画尺寸链线图,判断A 1为增环,A 2为减环;。

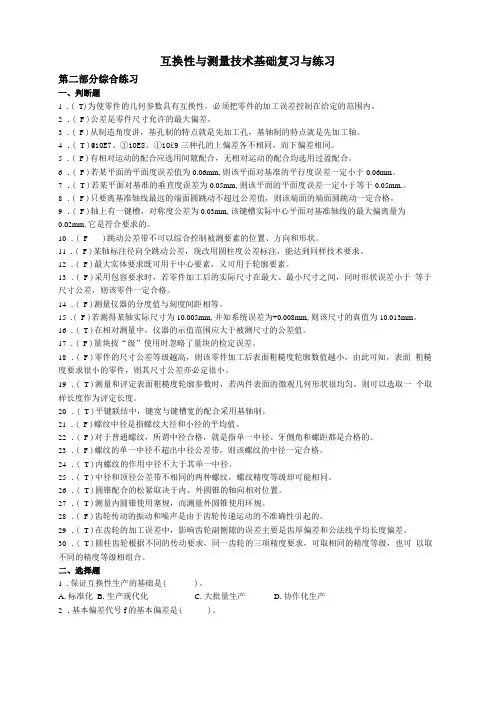

互换性与测量技术基础复习与练习第二部分综合练习一、判断题1.( T)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

2.( F )公差是零件尺寸允许的最大偏差。

3.( F )从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

4.( T )@10E7、①10E8、①10£9三种孔的上偏差各不相同，而下偏差相同。

5.( F )有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

6.( F )若某平面的平面度误差值为0.06mm,则该平面对基准的平行度误差一定小于0.06mm。

7.( T )若某平面对基准的垂直度误差为0.05mm,则该平面的平面度误差一定小于等于0.05mm.。

8.( F )只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

9.( F )轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。

10.( F )跳动公差带不可以综合控制被测要素的位置、方向和形状。

11.( F )某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。

12.( F )最大实体要求既可用于中心要素，又可用于轮廓要素。

13.( F )采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。

14.( F )测量仪器的分度值与刻度间距相等。

15.( F )若测得某轴实际尺寸为10.005mm,并知系统误差为+0.008mm,则该尺寸的真值为10.013mm。

16.( T )在相对测量中，仪器的示值范围应大于被测尺寸的公差值。

17.( F )量块按“级”使用时忽略了量块的检定误差。

18.( F )零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。

《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。

2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。

3、量块按制造精度分级。

分级主要是根据等指标来划分的。

4、平面度公差带的形状是。

5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。

6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。

7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。

8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。

9、矩形花键的尺寸公差采用制,目的是拉刀的数目。

二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。

( )2、极限偏差影响配合的松紧程度,也影响配合的精度。

( )3、我国的法定计量单位是以国际单位制为基础确定的。

( )4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。

( )5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。

( )6、表面粗糙度评定参数Ra,不适合评定太软的材料。

( )7、测量多用于零件的要素遵守相关要求时。

( )8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。

( )9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。

( )10、结构型圆锥配合只有基轴制配合。

( )11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。

( )12、螺纹的五个基本参数都影响螺纹的配合性质。

( )13、平键配合中,键宽和轴槽宽的配合采用基孔制。

( )14、齿轮的精度越低,则齿轮副的侧隙越大。

( )15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。

互换性与技术测量一、填空（20分）1、国标规定矩形花键配合的定心方式为，配合尺寸有————、————、————。

2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 ——————、——————、——————、——————。

3、基准制分为 ——————和——————。

4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为——————。

5、滚动轴承内圈与轴颈的配合采用基————制，外圈与外壳孔的配合采用基————制。

6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为————，该孔的最大实体尺寸为————mm ，最小实体尺寸为————mm 。

7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。

8、齿轮传动准确性的评定指标规有——————、——————、—————。

二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

（20分） 1、φ20H8（033.00+）/f7(020.0041.0--) 2、φ40H6(016.00+)/m5(020.0009.0++)三、判断题（对打“∨”错打“╳”填入括号内）（10分）（ ）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

（ ）2、公差是指允许尺寸的变动量。

（ ）3、一般以靠近零线的那个偏差作为基本偏差。

（ ） 4、在间隙配合中，孔的公差带都处于轴的公差带的下方。

（ ）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。

（ ）6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ）7、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

（ ）8、螺纹的精度分为精密、中等、粗糙三个级别。

（ ）9、螺纹的公称直径是指螺纹的大径。

（ ）10、切向综合误差ΔFi ′是评定齿轮传动平稳性的误差指标。

2014 ~ 2015学年第1 学期《互换性与技术测量》试题考核方式: 闭卷考核班级：（A卷)考核时间：90 分钟姓名：成绩：单项选择（每小题2分，共20分)1、最大极限尺寸与最小极限尺寸之差简称为A．偏差B。

误差 C. 公差 D. 上偏差2．保证互换性生产的基础是。

A．通用化 B. 系列化C。

标准化D。

优化3．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差4．ø60+0。

046 0的孔与ø60±0。

015的轴的结合是配合;A。

间隙B。

过渡 C. 过盈D。

无法确定.5．对于尺寸公差带，代号为P—ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差，正值D、下偏差，负值6．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。

A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a97．公差要求是否实现需要通过来判断.A．计算 B.考察C。

检测 D.实验8．当被测要素是圆柱面时，其形位公差带的形状是之间的区域.A B C D 9．孔的体外作用尺寸其实际尺寸，1A、不大于B、不小于C、大于D、等于10．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A. Ra、B。

Rz C。

R Y D。

R S m多项选择题（每小题3分，共15分）11、塞规有两部分，分别为，应用时成对使用.A．卡规; B．通规；C．止规; D．量规12、测量表面粗糙度的方法常用的有哪几种A．比较法；B．光切法；C．干涉法；D．针描法13、表面粗糙度对零件使用性能有哪方面的影响A．对摩擦和磨损；B．对配合性能; C．对疲劳强度；D．对接触面；E.对耐腐蚀性14、下面哪些形位公差属于位置公差。

A．直线度；B．对称度; C．倾斜度；D．平面度15、下面哪些属于孔的偏差代号。

A．EF；B．H；C．js；D．ef二、判断题(每小题1分,共5分）（×）1、公差和误差没有区别，公差就是误差。
