互换性与技术测量试题及答案(4套)

互换性与技术测量基础考卷一、选择题（每题1分，共5分）1. 下列哪种情况不属于尺寸公差的基本概念？A. 尺寸公差是一个没有方向性的绝对值B. 尺寸公差是允许尺寸的最大极限尺寸与最小极限尺寸之差C. 尺寸公差表示了零件尺寸的精确程度D. 尺寸公差与加工方法无关2. 在下列哪种情况下，互换性原则不适用？A. 零部件大批量生产B. 零部件单件生产C. 零部件要求高精度D. 零部件要求低成本3. 下列哪种测量方法属于绝对测量法？A. 间接测量法B. 比较测量法C. 光学测量法D. 机械测量法4. 下列哪个参数不属于形状公差？A. 平面度B. 圆度C. 直线度D. 垂直度5. 在测量过程中，下列哪种因素不影响测量误差？A. 测量人员B. 测量设备C. 测量环境D. 测量对象的材料二、判断题（每题1分，共5分）1. 互换性原则可以提高生产效率，降低生产成本。

（）2. 测量误差只能通过改进测量方法来减小，无法消除。

（）3. 尺寸公差和形状公差可以同时存在于一个零件上。

（）4. 在测量过程中，测量设备的精度越高，测量误差越小。

（）5. 任何测量结果都不可能完全准确，只能尽量接近真实值。

（）三、填空题（每题1分，共5分）1. 互换性原则是指在相同规格的零件中，任取一个零件都能与另一个零件______地替换。

2. 测量误差分为______误差和______误差。

3. 尺寸公差带由______公差和______公差两部分组成。

4. 形状公差主要包括平面度、圆度、直线度和______度。

5. 在测量过程中，为减小测量误差，可以采取提高测量设备精度、改进测量方法和______等方法。

四、简答题（每题2分，共10分）1. 简述互换性原则在机械制造行业的重要性。

2. 请列举三种常见的测量误差来源。

3. 如何区分尺寸公差和形状公差？4. 简述测量误差与测量准确度的关系。

5. 请举例说明一种提高测量准确度的方法。

五、应用题（每题2分，共10分）1. 某轴的尺寸为φ30mm，尺寸公差为0.02mm，求该轴的尺寸范围。

：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、填空（每空2分，共30分）1．所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何 或 装在机器上并达到规定的功能要求。

互换性的种类按照互换程度，可以分为 、和 。

2．一个完整的测量过程应包括 、 、 、 四个基本要素。

3．测量误差按其性质可为 、 、 。

4．滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基 制配合，外圈与孔采用基 制配合。

6．用量规检验产品工件时，其合格标志是 ， ，反之，即为不合格品。

二、单项选择题（每小题2分，共20分）1．下列测量器具中满足阿贝测长原则的是 。

（ ） A ．游标卡尺 B ．百分表 C ．千分尺 D ．量块2．下列叙述正确的是 。

（ ）A ．为了实现互换性，零件的公差应规定得越小越好。

B ．公差一般为正，在个别情况下也可以为负或零。

C ．过渡配合可能有间隙，也可能有过盈。

因此过渡配合可能是间隙配合，也可能是过盈配合。

D ．一般情况下应优先选用基孔制。

3．决定尺寸公差带大小的是 。

（ ）A ．公差等级B ．公称尺寸C ．实际偏差D ．基本偏差4．下列配合零件不应选用基轴制的是 。

（ ）A ．滚动轴承外圈与外壳孔。

B ．同一轴与多孔相配，且有不同的配合性质。

C ．滚动轴承内圈与轴。

D ．轴为冷拉圆钢，不需再加工。

5．方向公差具有综合控制被测要素 的职能。

（ ） A ．形状和位置 B ．形状和方向C ．位置D ．方向和位置三、计算、作图题（总计5小题，共50分）1．根据表中的已知数据，填写表中的空格（16分）序号 尺寸标注公称尺寸极限尺寸极限偏差 公差上极限尺寸下极限尺寸上极限偏差 下极限偏差1 孔2轴φ70.041+0.011题 号 一 二 三 总分 得 分 阅卷人得 分得 分得 分***学院《互换性与测量技术》课程试卷2015――2016 学年第 1 学期：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线————————————学院：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线———————————— ______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题——————————密———————————————封———————————————线———————————— 3孔φ20+0.0170.0114轴φ90φ89.9870.022 2.试判别下列各组配合中的配合性质是否相同（4分）φ25M8/h7与 φ25H8/m7； φ40H7/js6与φ40JS7/h63.将下列不合理的标注改为合理的标注（公差符号不允许更改）（14分）4. 按图示标注填表（16分）图号遵守公差原则或公差要求轴为最大实体尺寸时的几何误差轴为最小实体尺寸时允许的几何误差遵守边界及边界尺寸ab***学院试卷参考答案***学院2013～2014学年第 2 学期互换性与测量技术(A)参考答案及评分标准考试方式：闭卷（开卷、闭卷、其他）系（院）：机械系年级：14 专业：14机电，五年制…………………………………………………………………………………………….注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。

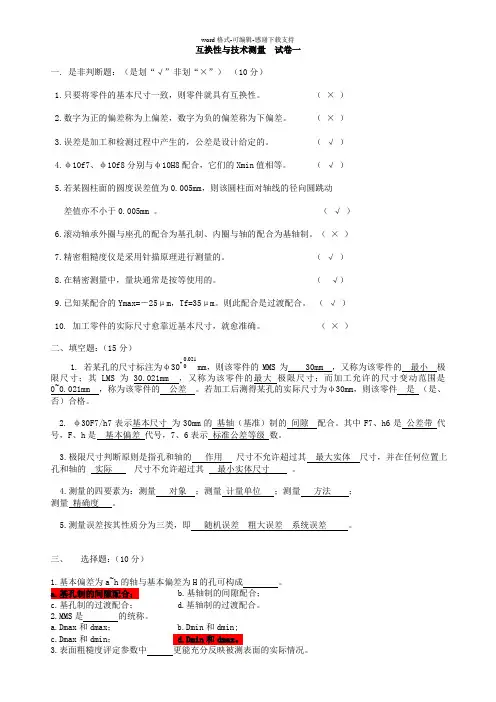

互换性与技术测量试卷一一.是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（×）3.误差是加工和检测过程中产生的，公差是设计给定的。

（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm。

（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（×）7.精密粗糙度仪是采用针描原理进行测量的。

（√）8.在精密测量中，量块通常是按等使用的。

（√）9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

（√）10.加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

（×）二、填空题：（15分）1.若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm ，又称为该零件的最小极限尺寸；其LMS为30.021mm ，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm ，称为该零件的公差。

若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。

2.φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。

其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。

3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。

4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。

5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。

一．判断题（正确的打√，错误的打×）l．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。

（）2．图样标注φ30 +0.033 0mm的孔，可以判断该孔为基孔制的基准孔。

（）3．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。

（）6．配合H7/g6比H7/s6要紧。

（）7．孔、轴公差带的相对位置反映加工的难易程度。

（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。

（）9．基轴制过渡配合的孔，其下偏差必小于零。

（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（）11．工作时孔温高于轴温，设计时配合的过盈量应加大。

（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。

（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（）14．配合公差的大小，等于相配合的孔轴公差之和。

（）15．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。

（）16．滚动轴承内圈与轴的配合，采用基孔制。

（）17．滚动轴承内圈与轴的配合，采用间隙配合。

（）18．滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

（）19．0级轴承应用于转速较高和旋转精度也要求较高的机械中。

（）20．滚动轴承国家标准将内圈内径的公差带规定在零线的下方。

（）21．滚动轴承内圈与基本偏差为g的轴形成间隙配合。

（）22．平键联接中，键宽与轴槽宽的配合采用基轴制。

（）23．矩形花键的定心尺寸应按较高精度等级制造，非定心尺寸则可按粗糙精度级制造。

（）24．矩形花键定心方式，按国家标准只规定大径定心一种方式。

（）25．圆锥配合时，可沿轴向进行相互位置的调整，因而比圆柱结合的互换性好。

（）26．圆锥直径和锥度的制造误差都会引起圆锥配合基面距的变化。

互换性与技术测量复习题一、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

（ ）2.φ30JS6与φ50JS7的基本偏差是相等的。

（ ）3.∮30G6与∮50G7的基本偏差是相等的。

（ ）4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

（ ）5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ）6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（ ）7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（ ）8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

（ ）9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ）10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

( )11.螺纹的精度分为精密、中等、粗糙三个级别。

( )12.螺纹的公称直径是指螺纹的大径。

( )13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

( )14.在过渡配合中，孔的公差带都处于轴的公差带的下方。

( )15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。

( )17.未注公差尺寸即对该尺寸无公差要求。

（ ）18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（ ）19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。

（ ）20.规定位置要素Z 是为了保证塞规有一定使用寿命。

（ ）21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

（ ）22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。

（ ）23.表面粗糙度z R 是轮廓最大高度的评定参数。

（ ）24.几何偏心主要影响齿轮的切向误差。

互换性与技术测量基础考卷一、选择题（每题2分，共20分）1. 互换性是指产品在（）方面的特性。

A. 功能B. 结构C. 尺寸D. 性能A. 最大极限尺寸B. 最小极限尺寸C. 基本尺寸D. 实际尺寸A. 机械测量B. 电磁测量C. 光学测量D. 声波测量A. 卡尺B. 千分尺C. 百分表D. 量规5. 下列关于测量误差的说法，错误的是？（）A. 测量误差是不可避免的B. 测量误差可以分为系统误差和随机误差C. 系统误差可以通过校正消除D. 随机误差可以通过增加测量次数减小6. 在尺寸链计算中，封闭环是指？（）A. 起始环B. 中间环C. 最终环D. 任意环A. RaB. RzC. RkD. Rp8. 下列关于形状和位置公差的说法，正确的是？（）A. 形状公差仅限于线性尺寸B. 位置公差包括平行度、垂直度和倾斜度C. 形状公差和位置公差可以同时标注D. 形状公差和位置公差是相互独立的A. 螺距公差带B. 牙型公差带C. 螺纹直径公差带D. 螺纹长度公差带A. 齿轮压力角B. 齿轮模数C. 齿轮齿数D. 齿轮齿宽二、填空题（每题2分，共20分）1. 互换性按其范围可分为______互换性和______互换性。

2. 尺寸公差带由______和______组成。

3. 技术测量按测量方法可分为______测量、______测量和______测量。

4. 测量误差分为______误差和______误差。

5. 尺寸链的计算方法有______法和______法。

6. 表面粗糙度的评定参数有______、______和______。

7. 形状公差包括______、______和______等。

8. 位置公差包括______、______和______等。

9. 螺纹的公差带包括______公差带、______公差带和______公差带。

10. 齿轮的互换性主要取决于______、______和______等参数。

三、简答题（每题10分，共30分）1. 简述互换性的概念及其在机械制造业中的意义。

互换性的作用：1、从设计看，可以简化绘图、计算等工作，缩短设计周期，便于使用计算机进行辅助设计。

2、从制造看，按互换性生产原则进行生产时，可以实现专业化协作生产，流水作业以至进行自动装配，提高生产质量。

3、从使用看，零件磨损或损坏后可迅速换上相同规格的备用零、部件，减少了修理时间，节约修理费用。

二、填空题(5小题,共10.0分)[1]基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用( 基轴)制配合。

[2]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( 独立原则)。

[3]在同一公差组内各项公差与极限偏差应保持( 相同)相同或不同的精度等级。

[5]量块按“级”使用时，以量块的标称长度作为( 工作尺寸)，该尺寸包含了量块的( 制造)误差。

二、选择题1．保证互换性生产的基础是（A ）。

A．标准化B．生产现代化C．大批量生产D．协作化生产2．基本偏差代号f的基本偏差是（ C ）。

A．ES B．EIC．es D．ei3．φ30g6与φ30g7两者的区别在于（ C ）。

A．基本偏差不同B．下偏差相同，而上偏差不同C．上偏差相同，而下偏差不同D．公差值相同4．一般配合尺寸的公差等级范围为（C ）。

A．IT1～IT7 B．IT2～IT5 C．IT5～IT13 D．IT8～IT14 5．当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（ C ）。

A．间隙配合B．过盈配合C．过渡配合D．间隙配合或过渡配合6．形位公差带的形状决定于（D ）A．形位公差特征项目B．形位公差标注形式C．被测要素的理想形状D．被测要素的理想形状、形位公差特征项目和标注形式7．在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为（ B ）。

A．两同心圆B．圆形或圆柱形C．两同轴线圆柱面D．圆形、圆柱形或球形8．径向全跳动公差带的形状和（C ）公差带的形状相同。

《互换性与测量技术》一、判断题〔正确的打√，错误的打×〕√1. 为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内×2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

√3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

×4．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

×5. 公差通常为正，在个别情况下也可以为负或零。

×6.基孔制的间隙配合，其轴的基本偏差一定为负值。

√7．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

√8.定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。

×9.零件的表面粗糙度值越小，则零件的尺寸精度应越高。

×10.当通规和止规都能通过被测零件，该零件即是合格品。

√11.滚动轴承的精度等级是根据内、外径的制造精度来划分的。

×12.螺距误差和牙型半角误差，总是使外螺纹的作用中径增大，使内螺纹的作用中径减小。

×13.制造出的齿轮若是合格的，一定能满足齿轮的四项使用要求。

√14.当几何偏心等于零时，其齿距累积误差主要反映公法线长度变动量。

√15.切向综合误差能全面的评定齿轮的运动精度。

×16.影响齿轮工作平稳性的误差特性是在齿轮一转中多次周期地重复出现的误差。

×17.齿厚的上偏差为正值，下偏差为负值。

×18.齿轮的单项测量，不能充分评定齿轮的工作质量。

×19.齿轮的综合测量的结果代表各单项误差的综合。

√20.尺寸链是由封闭环和组成环（增环、减环）组成的。

二. 选择题:1. 配合是_____相同的孔与轴的结合。

Ａ、基本尺寸Ｂ、实际尺寸Ｃ、作用尺寸Ｄ、实效尺寸2. 配合公差带位于配合公差带图的零线下方时为_______配合。

互换性测量技术试题答案《互换性与测量技术》试题题库⼀填空题1、δ= X-X0ε= |δ|/X02、测量误差按其性质可分为：系统误差随机误差、粗⼤误差、3、随机误差的分布规律：单峰性、对称性、抵偿性、有界性、、、4、孔的上偏差⽤符号 ES 表⽰，下偏差⽤符号 EI 表⽰。

5、配合种类有：间隙配合、过度配合、过盈配合、6、采⽤包容要求时被测要素应遵守最⼤实体边界。

7、最⼤实体要求⽤于被测要素时，被测要素应遵守最⼤实体实效边界。

8、表⾯粗糙度的评定参数有：⾼度参数 R a、 R y； R z距离参数 S m、 S ；形状特征参数 t p。

9、量规按照⽤途不同分为⼯作量规、验收量规、校对量规。

10、设计量规应遵守泰勒原则。

11、滚动轴承常⽤的等级是 0 级。

12、滚动轴承与轴配合采⽤基孔制基准制；滚动轴承与外壳配合采⽤基孔制基准制。

13、解尺⼨链的⽅法有_完全互换和不完全互换法。

14、《极限与配合》国家标准规定了___20___个标准公差等级和孔、轴各___18__种基本偏差。

15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为____5g ___，旋合长度代号为____S_____。

16、在机器装配过程或零件加⼯过程串，由_按⼀定顺序_的尺⼨形成的___封闭__尺⼨组，称为尺⼨链。

17、轴的上偏差⽤符号 es 表⽰，下偏差⽤符号 ei 表⽰。

18、量快应从所需尺⼨的__最后⼀位数字___开始选择量块。

组成量块组的量块总数不应_超过4块__。

19) 完全互换法⼀般适⽤于____⼚外协作________?，分组互换法⼀般适⽤于___________装配精度要求较⾼_；部件或机构的制造⼚内部的装配。

20) 极限偏差是__极限尺⼨___尺⼨减___基本尺⼨__________尺⼨所得的代数差。

21) 极限偏差的数值可能为__正、零、负____?，公差的数值是__正_值。

22) 配合是指__基本尺⼨_相同的孔和轴___公差带___之间的关系。

《互换性与测量技术基础》题集第一部分：选择题（每题2分，共20分）1.以下哪项不属于互换性的分类？A. 完全互换性B. 有限互换性C. 无限互换性D. 统计互换性2.测量技术的核心目标是：A. 提高产品质量B. 降低生产成本C. 确保产品的一致性和精度D. 增加生产效率3.在尺寸公差与配合中，下列哪项不属于基本偏差系列？A. a系列B. b系列C. c系列D. h系列4.形状公差是指：A. 实际要素与理想要素的变动情况B. 实际尺寸与理想尺寸的变动情况C. 实际形状与理想形状的变动情况D. 实际位置与理想位置的变动情况5.测量误差的主要来源不包括：A. 测量设备本身的精度B. 测量环境的稳定性C. 测量者的技术水平D. 被测物体的材料性质6.下列哪项是测量不确定度的主要组成部分？A. 系统误差B. 随机误差C. 粗大误差D. 重复误差7.在测量过程中，下列哪项措施有助于减小随机误差？A. 提高测量设备的精度B. 增加测量次数并取平均值C. 校正测量设备D. 改善测量环境8.下列哪项不属于常见的测量仪器？A. 游标卡尺B. 百分表C. 螺旋测微器D. 扭力扳手9.公差带图中，零线的位置表示：A. 上偏差B. 下偏差C. 基本尺寸D. 实际尺寸10.下列哪项是形位公差中的定向公差？A. 平行度B. 直线度C. 圆度D. 圆柱度第二部分：填空题（每题2分，共10分）1.互换性是指同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的______。

2.测量的四要素包括：测量对象、测量方法、测量精度和______。

3.在尺寸公差与配合中，孔的基本偏差代号为大写字母，轴的基本偏差代号为______。

4.形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和______。

5.测量不确定度主要由系统误差、随机误差和______组成。

第三部分：判断题（每题2分，共10分）1.互换性只适用于机械制造领域，不适用于其他工业领域。
