材料科学基础——晶体结构2

  • 格式：pptx
  • 大小：14.74 MB
  • 文档页数：34

下载文档原格式

  / 34

合集下载

上海交大-材料科学基础-第二章-2

上海交大-材料科学基础-第二章-2

体心立方八面体间隙
体心立方四面体间隙
八面体间隙： 由一个面上四个角和相邻两个晶胞体心共6个原子围成， 位置： 位于晶胞每个面中心和每个棱边的中点；
➢数目：12/4 + 6/2 = 6 ➢大小rB：
4R 3a a 4 R
3
rB 2a/2 - R 0.633R 110
a / 2 - R 0.154R 001
n个。
4）空隙大小 四面体间隙大小：r=0.225R 八面体间隙大小：r=0.414R
n个球作体心立方堆积时，存在3n个八 面体空隙、6n个四面体空隙，空隙较多。
2.2.2 多晶型性
多晶型性指某些金属在不同温度和压力下具有 不同的晶体结构。
多晶型性转变指金属在外部条件 (如 T 和 P) 改变时，其内部从一种晶体结构向另一种晶体结构 的转变,又称同素异构（同素异性）转变，转变的 产物称为同素异构体 例如纯铁:
2R a
rB
3 4
a2 ( 2 a(sin60o ))2 -R 0.225R 3
密排六方晶格八面体间隙
密排六方晶格四面体间隙
空隙分布
每个球周围有8个 四面体空隙；
每个球周围有6个 八面体空隙
空隙数量
n个等径球最紧密堆积时，整个系统四面体空
隙数为
8n 4
2n个，八面体空隙数为
6n 6
✓ 晶粒：组成晶体的结晶颗粒。 ✓ 多晶体：凡由两颗以上晶粒组成的晶体一般金属都
是多晶体。。
晶粒
多相合金
本节的基本要求
需掌握如下的概念和术语： ▪ 各向异性、多晶型性，配位数、致密度 ▪ 三种典型晶体结构的特征（包括：原子的排
列方式、点阵参数、晶胞原子数、原子半径、 配位数、致密度、各类间隙尺寸与个数，最 密排面（滑移面）和最密排方向的指数，堆 垛）。 ▪ 多晶体与单晶体、晶粒、晶界；

材料科学基础第2章

材料科学基础第2章
化合物； C越小，越易形成固溶体
可编辑ppt
10
2.3.1 固溶体
固溶体(solid solution) ：
合金组元通过溶解形成一种成分和性能均匀的、 且结构与组元之一相同的固相称为固溶体。
➢ 固溶体的最大特点是保持溶剂的晶体结构。
➢ 与固溶体晶格相同的组元为溶剂，一般在合金中 含量较多；另一组元为溶质，含量较少。
✓ 各向异性：由于在不同方向上的原子排列的紧密程 度不同使晶体在不同方向上的物理、化学和力学性 能不同。而一般整个晶体不显示各向异性，称为伪 等向性。
✓ 晶粒：组成晶体的结晶颗粒。 ✓ 多晶体：凡由两颗以上晶粒组成的晶体一般金属都
是多晶体。。
可编辑ppt
4
晶粒
可编辑ppt
5
Байду номын сангаас
多相合金
可编辑ppt
6
可编辑ppt
12
(3)按溶质原子在溶剂中的分布特点分类 无序固溶体：溶质原子在溶剂中任意分布, 无规律性。
有序固溶体：溶质原子按一定比例和有规 律分布在溶剂晶格的点阵或间隙里。
(4)按基体类型分类： 一次固溶体：以纯金属为基形成的固溶体。
二次固溶体：以化合物为基形成的固溶体。
可编辑ppt
13
固溶体的两种类型（置换和间隙）
中间相可以用分子式来大致表示其组成。
合金相的性质由以下三个因素控制: （1）电化学因素(电负性或化学亲和力因素)
电负性—化学亲和力越大越容易形成化合物，电负性 相近的元素容易形成固溶体。
（2）原子尺寸因素 △r=（rA－rB)/rA △r越大，越易形 成中间相。 △r越小，越易形成固溶体
（3）原子价因素(电子浓度因素): C电子=[A(100－x) ＋Bx]/100 C越大，越易形成

无机材料科学基础___第二章晶体结构

无机材料科学基础___第二章晶体结构

第 2 章结晶结构一、名词解释1．晶体：晶体是内部质点在三维空间内周期性重复排列，具有格子构造的固体2．空间点阵与晶胞：空间点阵是几何点在三维空间内周期性的重复排列晶胞：反应晶体周期性和对称性的最小单元3．配位数与配位多面体：化合物中中心原子周围的配位原子个数成配位关系的原子或离子连线所构成的几何多面体4．离子极化：在离子化合物中，正、负离子的电子云分布在对方离子的电场作用下，发生变形的现象5．同质多晶与类质同晶：同一物质在不同的热力学条件下具有不同的晶体结构化学成分相类似物质的在相同的热力学条件下具有相同的晶体结构6．正尖晶石与反尖晶石：正尖晶石是指2价阳离子全部填充于四面体空隙中，3价阳离子全部填充于八面体空隙中。

反尖晶石是指2价阳离子全部填充于八面体空隙中，3价阳离子一半填充于八面体空隙中，一半填充于四面体空隙。

二、填空与选择1．晶体的基本性质有五种：对称性，异相性，均一性，自限性和稳定性（最小内能性）。

2．空间点阵是由 C 在空间作有规律的重复排列。

（ A 原子 B离子 C几何点 D分子）3．在等大球体的最紧密堆积中有面心立方密堆积和六方密堆积二种排列方式，前者的堆积方式是以（111）面进行堆积，后者的堆积方式是以（001）面进行堆积。

4．如晶体按立方紧密堆积，单位晶胞中原子的个数为 4 ，八面体空隙数为 4 ，四面体空隙数为 8 ；如按六方紧密堆积，单位晶胞中原子的个数为 6 ，八面体空隙数为6 ，四面体空隙数为 12 ；如按体心立方近似密堆积，单位晶胞中原子的个数为 2 ，八面体空隙数为 12 ，四面体空隙数为 6 。

5．等径球体最紧密堆积的空隙有两种：四面体空隙和八面体空隙。

一个球的周围有 8个四面体空隙、 6 个八面体空隙；n个等径球体做最紧密堆积时可形成 2n 个四面体空隙、 n 个八面体空隙。

不等径球体进行堆积时，大球做最紧密堆积或近似密堆积，小球填充于空隙中。

6．在离子晶体中，配置于正离子周围的负离子数（即负离子配位数），决定于正、负离子半径比（r ＋/r －）。

材料科学基础第二章

材料科学基础第二章


y

[111]
x
[111]

例：画出晶向
[112 ]
2.立方晶系晶面指数
晶面指数的确定方法
（a)建立坐标系，结点为原点， 三棱为方向，点阵常数为单位 （原点在标定面以外，可以采 用平移法）； (b)晶面在三个坐标上的截距a1 a2 a3 ； (c)计算其倒数 b1 b2 b3 ； (d)化成最小、整数比h：k：l ； 放在圆方括号(hkl)，不加逗号， 负号记在上方 。
3.六方晶系晶面和晶向指数
三指数表示六方晶系晶面和晶向的缺点：晶体学上等价的 晶面和晶向不具有类似的指数。 例：
晶面指数

(11 0)
（100）
[010] [100]
从晶面指数上不能明确表示等同晶面，为了克服这一缺点， 采用a1、a2、a3及c四个晶轴， a1、a2、a3之间的夹角均 为120º ，晶面指数以（hkil）表示。 根据立体几何，在三维空间中独立的坐标轴不会超过三 个可证明 ： i= - (h+k) 或 h+k+i=0
六方晶系
d hkl
h k l a b c
2 2 2
d hkl
a h2 k 2 l 2
1 l c
2
4 h 2 hk k 2 3 a2
注：以上公式是针对简单晶胞而言的，如为复杂晶胞， 例如体心、面心，在计算时应考虑晶面层数增加的影 响，如体心立方、面心立方、上下底（001）之间还有 一层同类型晶面，实际
[1 00 ]

[0 1 0]

[010]
[1 00]
y
[100]
x

[00 1]

材料科学基础,第2章,材料中的晶体结构

材料科学基础,第2章,材料中的晶体结构

晶面间距与晶面指数的关系： 晶面间距是现代测试中一个重要的
参数。在简单点阵中，通过晶面指数 （hkl）可以方便地计算出相互平行的一 组晶面之间的距离d。
晶系 晶面间距
立方
1 h2 k 2 l2
d2
a2
正方
1
h2 k2
l2
d2
a2
c2
六方
( ) 1
4 h2 hk k 2
l2
d2
3
a2
c2
1.晶面、晶向及其表征
1）晶面 （1）定义：晶体点阵在任何方向上可分
解为相互平行的结点平面，称为晶面。 （2）特征： 晶面上的结点在空间构成一个二维点阵。 同一取向上的晶面，不仅相互平行、间
距相等，而且结点的分布也相同。 不同取向的结点平面其特征各异。
（3）晶面指数：
结晶学中经常用（hkl）来表示一组平 行晶面，称为晶面指数。
不同方向的直线组，其质点分布不尽相同。
（3）晶向指数： 用[uvw]来表示。 其 中 u 、 v 、 w 三 个 数 字 是 晶 向 矢 量
在参考坐标系X、Y、Z轴上的矢量 分量经等比例化简而得出。
晶向指数求法：
①确定坐标系； ②过坐标原点，作直线与待求晶向
平行； ③在该直线上任取一点，并确定该
{110}晶面族
Z
（011）
（110） （011） （101）
（101）
Y （110）
X
2）晶向：
（1）定义：
点阵可在任何方向上分解为相互平行的直线组， 结点等距离地分布在直线上。位于一条直线上 的结点构成一个晶向。
（2）特征：
同一直线组中的各直线，其结点分布完全相同， 故其中任何一直线，可作为直线组的代表。

陆佩文材料科学基础 名词解释 -课后

陆佩文材料科学基础 名词解释 -课后

第二章晶体结构2.1名词解释晶体由原子(或离子分子等)在空间作周期性排列所构成的固态物质晶胞是能够反应晶体结构特征的最小单位, 晶体可看成晶胞的无间隙堆垛而成。

晶体结构中的平行六面体单位点阵(空间点阵) 一系列在三维空间按周期性排列的几何点.对称：物体相同部分作有规律的重复。

对称型：晶体结构中所有点对称要素（对称面、对称中心、对称轴和旋转反伸轴）的集合,又叫点群.空间群：是指一个晶体结构中所有对称要素的集合布拉菲格子把基元以相同的方式放置在每个格点上，就得到实际的晶体结构。

基元只有一个原子的晶格称为布拉菲格子。

范德华健分子间由于色散、诱导、取向作用而产生的吸引力的总和配位数:晶体结构中任一原子周围最近邻且等距离的原子数.2.2试从晶体结构的周期性论述晶体点阵结构不可能有5次和大于6次的旋转对称?2.3金属Ni具有立方最紧密堆积的结构试问: I一个晶胞中有几个Ni原子？ II 若已知Ni原子的半径为0.125nm，其晶胞边长为多少？2.4金属铝属立方晶系，其边长为0.405nm，假定其质量密度为2.7g/m3试确定其晶胞的布拉维格子类型2.5某晶体具有四方结构，其晶胞参数为a=b,c=a/2,若一晶面在x y z轴上的截距分别为2a 3b 6c,试着给出该晶面的密勒指数。

2.6试着画出立方晶体结构中的下列晶面（001）（110）（111）并分别标出下列晶向[210] [111] [101].2.14氯化铯（CsCl）晶体属于简立方结构，假设Cs+和Cl-沿立方对角线接触，且Cs+的半径为0.170nm Cl-的半径为0.181nm，试计算氯化铯晶体结构中离子的堆积密度，并结合紧密堆积结构的堆积密度对其堆积特点进行讨论。

2.15氧化锂（Li2O）的晶体结构可看成由O2-按照面心立方密堆，Li+占据其四面体空隙中，若Li+半径为0.074nm，O2-半径为0.140nm试计算I Li2O的晶胞常数 II O2-密堆积所形成的空隙能容纳阳正离子的最大半径是多少。

大学材料科学基础第二章材料中的晶体结构

大学材料科学基础第二章材料中的晶体结构
反过来： U = u - t; V = v - t; W = w
4．晶面间距（Interplanar crystal spacing）
两相邻近平行晶面间的垂直距离—晶面间 距，用dhkl表示,面间距计算公式见(1-6)。 通常，低指数的面间 距较大，而高指数的 晶面间距则较小 晶面间距愈大，该晶 面上的原子排列愈密 集；晶面间距愈小， 该晶面上的原子排列 愈稀疏。
晶体结构 = 空间点阵 + 结构单元
如：Cu, NaCl, CaF2有不同的晶体结构， 但都属于面心立方点阵。 思考题：空间点阵与布拉菲点阵。
三、 晶向指数与晶面指数
（Miller Indices of Crystallographic Directions and Planes） 在晶体中，由一系列原子所组成的平面称 为晶面，原子在空间排列的方向称为晶向。 晶体的许多性能都与晶体中的特定晶面和晶 向有密切关系。为区分不同的晶面和晶向， 采用晶面和晶向指数来标定。
5．晶带 (Crystal zone) 所有平行或相交于同一直线的晶面构 成一个晶带，此直线称为晶带轴。
晶带轴[u v w]与该晶带的晶面（h k l） 之间存在以下关系： hu + kv + lw = 0 凡满足此关系的晶面都属于以[u v w]为 晶带轴的晶带，律应用举例
1 晶胞中原子数 (Number of Atoms in Unit Cell)
一个晶胞内所包含的原子数目。 体心立方晶胞：2个。 面心立方晶胞：4个。 密排六方晶胞：6个。
2 原子半径 r 与点阵常数 a 的关系
严格的说，原子半径并不是一个常数，它 随外界条件（温度）、原子结合键、配位数而 变，在理论上还不能精确地计算原子半径。 定义为晶胞中原子密排方向上相邻两原子 之间平衡距离的一半，用点阵常数表示。

材料科学基础2

材料科学基础2
2) 间隙原子 在晶格非结点位置，往 往是晶格的间隙，出现了多余的原 子。它们可能是同类原子，也可能 是异类原子。
3) 异类原子 在一种类型的原子组成 的晶格中，不同种类的原子替换原 有的原子占有其应有的位置。
第7页/共32页
二、点缺陷的形成
弗仑克耳缺陷：原子离开平衡位置进入间隙，形成等量的空 位和间隙原子。 肖特基缺陷：只形成空位不形成间隙原子。（构成新的晶面）
3. 面缺陷 在三维空间的两个方向上的尺寸很大(晶 粒数量级)，另外一个方向上的尺寸很小(原子尺 寸大小)的晶体缺陷。
第6页/共32页
第二节 点缺陷
点缺陷：在三维空间各方向上尺寸都很小，在原子尺寸大小
的晶体缺陷。
一、点缺陷的类型 ：
1) 空位 在晶格结点位置应有原子的 地方空缺，这种缺陷称为“空位”。
第15页/共32页
第一节 材料的实际晶体结构
一、多晶体结构
单晶体: 一块晶体材料，其内部
的晶体位向完全一致时，即 整个材料是一个晶体，这块 晶体就称之为“单晶体”， 实用材料中如半导体集成电 路用的单晶硅、专门制造的 金须和其他一些供研究用的 材料。
第1页/共32页
第一节 材料的实际晶体结构
一、多晶体结构
多晶体:
实际应用的工程材料 中，那怕是一块尺寸很小 材料，绝大多数包含着许 许多多的小晶体，每个小 晶体的内部，晶格位向是 均匀一致的，而各个小晶 体之间，彼此的位向却不 相同。称这种由多个小晶 体组成的晶体结构称之为 “多晶体”。
过饱和空位 晶体中含点缺陷的数目明显超过平衡 值。如高温下停留平衡时晶体中存在一平衡空位， 快速冷却到一较低的温度，晶体中的空位来不及移 出晶体，就会造成晶体中的空位浓度超过这时的平 衡值。过饱和空位的存在是一非平衡状态，有恢复 到平衡态的热力学趋势，在动力学上要到达平衡态 还要一时间过程。

第二章 晶体结构02概要

第二章 晶体结构02概要

和晶核剂，在水泥工业中常用作矿化剂；
TiO2——集成光学棱镜材料； SiO2——光学材料和压电材料。
此外还有层状CdI2和CdCl2型结构，可作固体润滑剂。
AX2型晶体也具有按r+/r-选取结构类型的倾向。 32/107
材料科学基础
第二章 晶体结构
AX2型结构类型与
结构类型
r r
的关系
r r
金红石（TiO2）型
0.414~0.732
TeO2 0.67 MnF2 0.66 PbO2 0.64 FeF2 0.62 CoF2 0.62 ZnF2 0.62 NiF2 0.59 MgF2 0.58 SnO2 0.56 NbO2 0.52 MoO2 0.52 WO2 0.52 OsO2 0.51 IrO2 0.50 RuO2 0.49 TiO2 0.48 VO2 0.46 MnO2 0.39 GeO2 0.36 SiO2 0.29 BeF2 0.27
比值）
r r
0.732
实 例（右边数据为
萤石（CaF2）型
BaF2 PbF2 CaF2 CdF2 HfF2
1.05 0.99 0.80 0.74 0.67
SrF2 0.95 HgF2 0.84 ThO2 0.84 UO2 0.79 CeO2 0.77 PrO2 0.76 ZrO2 0.71 ZrF2 0.67
第五节 无机化合物晶体结构
Crystal Structure of Inorganic Compounds
材料科学基础
1/107
第二章 晶体结构

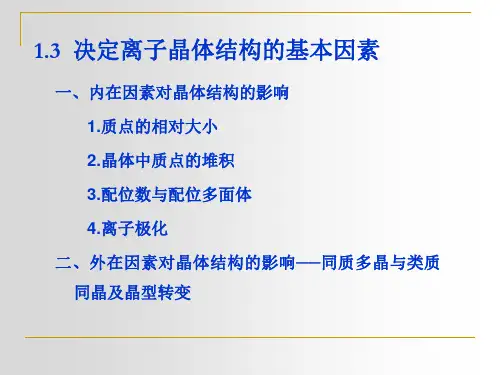

一、内在因素对晶体结构的影响——化学组成
1、原子和离子半径 质点间相 对距离
•原子半径或离子半径的实质是什么？ •原子半径或离子半径是定值吗? •原子半径或离子半径的大小与哪些因素有关？ 温度？ 压力？ 离子的极化？ 2/107

材料科学基础第一章晶体结构(二决定离子晶体结构的基本因素)

材料科学基础第一章晶体结构(二决定离子晶体结构的基本因素)

图1-5 球体在平面上的最紧密堆积
面心立方最紧密堆积和六方最紧密堆积
球体在空间的堆积是按照ABAB……的层序来堆积。 这样的堆积中可以取出一个六方晶胞，称为六方最紧密堆 积，见图1-6 （a） 。
另一种堆积方式是按照ABCABC……的堆积方式。 这样的堆积中可以取出一个面心立方晶胞，称为面心立方 最紧密堆积。面心立方堆积中，ABCABC……重复层面 平行于（111）晶面，见图1-6（b）。
两种最紧密堆积中，每个球体周围同种球体的个数均 为12。
图1-6 (a)ABCABC…层序堆积 (b)ABAB……的层序堆积
—面心立方密堆积
—六方密堆积
两种三层堆叠方式
ABA: 第三层位于第一层 正上方
ABC: 第三层位于一二层间隙
(c) 2003 Brooks/Cole Publishing / Thomson Learning™
晶体结构中正、负离子的配位数的大小由结构中正、 负离子半径的比值来决定，根据几何关系可以计算出正 离子配位数与正、负离子半径比之间的关系，其值列于 表1-3。因此，如果知道了晶体结构是由何种离子构成的， 则从r＋/r－比值就可以确定正离子的配位数及其配位多面 体的结构。
anion polyhedron
自身被极化和极化周围其它离子两个作用同时存在，一般只 考虑正离子对负离子的极化作用。
（1）正离子半径较小，电价较高，极化力表现明显，不易 被极化。
（2）负离子则相反，经常表现出被极化的现象，电价小而 半径较大的负离子（如I－，Br－等）尤为显著。
（3）当正离子为18电子构型时，如 Cu＋、Ag＋，必须考虑 负离子对正离子的极化作用，以及由此产生的诱导偶极矩所引起的 附加极化效应。
极化上升

材料科学基础第2章

材料科学基础第2章

菱方 Rhombohedral a=b=c, α=β=γ≠90º
四方（正方）Tetragonal a=b≠c, α=β=γ＝90º
立方 Cubic a=b=c， α=β=γ＝90º
简单菱方
简单四方 体心四方
简单立方 体心立方 面心立方
简单三斜
简单单斜
底心单斜
简单正交
体心正交
底心正交
面心正交
简单六方
回转对称轴（n）1，2，3，4，6
宏观对称性 元素 对称面（m）
对称中心（i） 回转 — 反演轴 1，2，3，4，6
微观对称性
元素
滑动面 螺旋轴
a，b，c，n，d 21；31，32；41，43，42；61，65，62，64，63
点群（point group）—晶体中所有点对称元素的集合 根据晶体外形对称性，共有32种点群 空间群（space group）—晶体中原子组合所有可能方式 根据宏观、微观对称元素在三维空间的组合，可能存在 230种空间群（分属于32种点群）
原子半径（atomic radius） R
配位数（coordination number）
致密度（Efficiency of space filling）
N
K

nv

n 4 R3
3
VV
轴比（axial ratio） c/a
堆垛（Stacking） 密排结构（close-packed crystal structure） 最密排面(close-packed plane of atoms) fcc {1 1 1} ABCABCABC······ hcp{0 0 0 1} ABABABAB······
晶系
三斜Triclinic a≠b≠c ，α≠β≠γ

材料科学基础-第2章

材料科学基础-第2章

a b c,
90o
13
14种Bravais点阵
3. 正交Orthorhombic： 简单正交 (4) 底心正交 (5) 体心正交 (6) 面心正交 (7)
a b c,
90
o
14
14种Bravais点阵
4. 六方Hexagonal：
简单六方(8)

a x
O

b
y
点阵矢量
ruvw ua vb wc
11
7种晶系，14种布拉菲Bravais点阵
晶系 Crystal systems 点阵参数 Lattice parameters 布拉维点阵类型 Types of Bravais lattice 简单三斜(1) 简单单斜(2) 底心单斜(3) 简单正交(4) 底心正交(5) 体心正交(6) 面心正交(7) 简单六方(8) 实例 Instances K2CrO7 -S CaSO4•H2O Fe3C Ga -S Mg, Zn Cd, Ni, As As, Sb, Bi -Sn, TiO2 Fe, Cr, Cu, Ag, Ni,V
abc
90
abc
90%以上 的金属具 有立方晶 系和六方 晶系
12
90
14种Bravais点阵
1. 三斜Triclinic ：简单三斜(1)
a b c,
90
o
2. 单斜Monoclinic ： 简单单斜(2) 底心单斜(3)
（321）取倒数为 0.333，0.5 ，1
Z
(321)
Y
X
（200）、（333）等是否存在？ 具有公因子的晶面不存在

2 《材料科学基础》第二章 晶体结构(下)

2 《材料科学基础》第二章 晶体结构(下)

思考题
Ca2+：000，½ ½ 0，½ 0 ½ ，0 ½ ½ F
-
：¼ ¼ ¼, ¾ ¾ ¼, ¾ ¼ ¾, ¼ ¾ ¾, ¾ ¾ ¾, ¼ ¼ ¾, ¼ ¾ ¼, ¾ ¼ ¼
思考题：
据晶体结构简要解释:
•为什么CaF2比NaCl容易形成弗仑克尔缺陷？
•为什么萤石结构中一般存在着负离子扩散机制？
了解
Al3+的分布原则符合鲍林规则：在同一层
和层与层之间， Al3+之间的距离应保持
最远。
空隙
α－Al2O3中的氧与铝的排列次序可写成： OAAlDOBAlEOAAlFOBAlDOAAlEOBAlFOAAlD……6层一个周期
Al3+的CN＝6， Z=
O2-的CN＝ 4
2
属于刚玉型结构的晶体：
• 硅酸盐结构的特点：
2/3八面体间隙(A、B) 1/2八面体间隙(A) l/8四面体间隙(B) 全部立方体中心 1/2立方体中心
尖晶石
反尖晶石 纤锌矿 砷化镍 刚 玉 钛铁矿 橄榄石 氯化铯 萤 石 硅石型
二、硅酸盐晶体结构
1. 岛状结构
2. 组群状结构
3. 链状结构 4. 层状结构 5. 架状结构
•硅酸盐晶体的组成表征:
4：6：4AB2O4
4：6：4B（AB）O4 4：4MO 6：6MO 6：4M2O3 6：6：4ABO3 6：4：4A2BO4 8：8MO 8：4MO2 4：2MO2
1/8四面体间隙(A) 1/2八面体间隙(B) 1/8四面体间隙(B) 1/2八面体间隙(A、B) 1/2四面体间隙 全部八面体间隙 2/3八面体间隙
8
性质：硬度最高、极好的导热性、具半导体性能 与其结构相同的有硅、锗、灰锡、合成立方氮化硼等

材料科学基础-2

材料科学基础-2
[111 ]
[ 1 11]
[1 1 1]
[1 1 1]
[11 1 ]
[1 1 1]
[1 1 1]
[1 1 1]
例：在一个面心立方晶胞中画出[012]、[123] 晶向。
晶面：通过空间点阵中任一组阵点的平面代表晶 体中的原子平面，称为晶面 晶面指数：表示晶体中点阵平面的指数，由晶面 与三个坐标轴的截距值所决定。 晶面指数的标定步骤： 建坐标：所定晶面不应通过原点； 求截距：求出待定晶面在三个坐标轴上的截距， 如果该晶面与某坐标轴平行，则其截距为∞； 取倒数：取三个截距值的倒数； 化整并加圆括号：将三个截距的倒数化为最小 整数h、k、l，并加圆括号，即（hkl），如果截距 为负值，则在负号标注在相应指数的上方。
正交
三、晶向指数与晶面指数(Miller指数)
晶向：空间点阵中各阵点列的方向代表晶体中原子排列的 方向，称为晶向，即空间点阵中任意两阵点的连接矢量。 晶向指数：表示晶体中点阵方向的指数。 晶向指数的确定步骤：
z
[ 1 11]
[112] • 建立坐标系； • 确定坐标值：在待定晶向上确定 [1 1 1] [1 1 0] 距原点最近的一个阵点的三个坐标值； • 化整并加方括号：将三个坐标值化为最小 [001] [111] 整数u、v、w,并加方括号。如有负值，在 [010] o 该数值上方标负号。 [100] [110]
• 在立方晶系中，具有相同指数的晶面和晶向 必定相互垂直。不适合其它晶系。 如： [121] (121) 即：晶向 [121] 为晶面 (121)的法向量。 ★ 因此，晶面指数可作为向量进行运算。
例：在一个面心立方晶胞中画出(102)、 (223) 晶面。
六方晶系的晶向指数和晶面指数

无机材料科学基础辅导2

无机材料科学基础辅导2

第二章晶体结构【例2-1】计算MgO和GaAs晶体中离子键成分的多少。

【解】查元素电负性数据得，，，，则MgO离子键％＝GaAs离子键％＝由此可见，MgO晶体的化学键以离子键为主，而GaAs则是典型的共价键晶体。

【提示】除了以离子键、共价键结合为主的混合键晶体外，还有以共价键、分子间键结合为主的混合键晶体。

且两种类型的键独立地存在。

如，大多数气体分子以共价键结合，在低温下形成的晶体则依靠分子间键结合在一起。

石墨的层状单元内共价结合，层间则类似于分子间键。

正是由于结合键的性质不同，才形成了材料结构和性质等方面的差异。

从而也满足了工程方面的不同需要。

【例2-2】 NaCl和MgO晶体同属于NaCl型结构，但MgO的熔点为2800℃, NaC1仅为80l℃，请通过晶格能计算说明这种差别的原因。

【解】根据：晶格能（1）NaCl晶体：N0＝6.023×1023 个/mol，A＝1.7476，z1＝z2＝1，e＝1.6×10－19 库仑，，r0＝＝0.110＋0.172＝0.282nm＝2.82×10－10 m，m/F，计算，得：E L＝752.48 kJ/mol（2）MgO晶体：N0＝6.023×1023个/mol，A＝1.7476，z1＝z2＝2，e＝1.6×10－19库仑，r0＝＝0.080＋0.132＝0.212 nm＝2.12×10－10 m，m/F，计算，得：E L＝3922.06 kJ/mol则：MgO晶体的晶格能远大于NaC1晶体的晶格能，即相应MgO的熔点也远高于 NaC1的熔点。

【例2-3】根据最紧密堆积原理，空间利用率越高，结构越稳定，但是金刚石的空间利用率很低，只有34.01%，为什么它也很稳定？【解】最紧密堆积的原理只适用于离子晶体，而金刚石为原子晶体，由于C-C共价键很强，且晶体是在高温和极大的静压力下结晶形成，因而熔点高，硬度达，很稳定。

材料科学基础课件第二章--晶体结构

材料科学基础课件第二章--晶体结构
16
小结
1. 晶体结构是指晶体中原子或分子的排列情况，由空间点阵 与结构基元构成，晶体结构的形式是无限多的。
2. 空间点阵是把晶体结构中原子或分子等结构基元抽象为周
围环境相同的阵点之后，描述晶体结构的周期性和对称性的
图像。
17
2.1.2 晶向指数和晶面指数
(1) 晶向指数 晶向（crystal directions）—通 过晶体中任意两个原子中心连 成直线来表示晶体结构的空间 的各个方向。
些晶向可归为一个晶向族，用〈ｕｖｗ〉表示。如
〈111〉 晶 向 族 包 括 [111] 、 [T11] 、 [1T1] 、 [11T] 、 [TT1]、[1TT]、[T1T]、[TTT]；〈100〉晶向族包括 [100]、[010]、[001]、[T00]、[0T0]、[00T] 。
(4)同一晶向族中晶向上原子排列因对称关系而等同。
范德华键的特点及典型的分子晶体的性质：
范德华键（分子键）是通过“分子力”而产生的键合。分子力 包括三种力：葛生力（Keesen force）──极性分子中的固有 偶极矩产生的力，德拜力（Debye force）──感应偶极矩产生 的力，即极性分子和非极性分子之间的作用力，伦敦力 （London force）──非极性分子中的瞬时偶极矩产生的力。 当分子力不是唯一的作用力时，它们可以忽略不计。
2 晶体结构
晶体：物质是由原子、分子或离子按一定的空间 结构排列所组成的固体，其质点在空间的分布具 有周期性和对称性，因而晶体具有规则的外形。
1
晶体的宏观特征
石英
硫
2
钠长石 Na[AlSi3O8]
绿柱石 Be3Al2(SiO3)6
3
祖母绿Be3Al2[Si6O18]

材料科学基础_第二章

材料科学基础_第二章

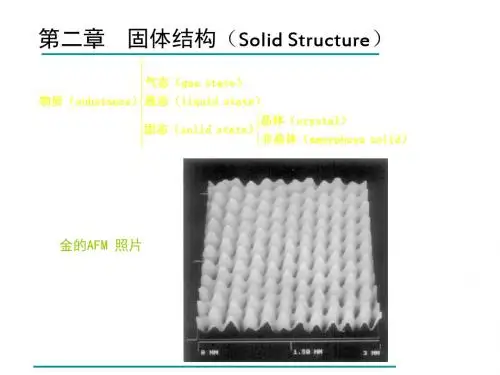

第二章 固体结构
在讨论了原子结构、分子结构以后， 我们对化学键有了初步了解,同时也知道组 成不同物质的质点可以是原子、分子或离 子。这些物质主要有三种聚集状态：气态、 液态、固态。 固态又可分为晶体和非晶体。
非晶体(无定型体)
固体
单晶：单一的晶体多面体； 双晶：两个体积大致相当的单 晶按一定规则生长； 晶簇：单晶以不同取向连在一起； 多晶：看不到规则外形的晶态物质。
a方晶格 fcc （A1）
-Fe、Cu、Ni、Al、Au、Ag 等
面心立方晶胞
晶格常数：a=b=c； ===90 晶胞原子数： 4
Z
c
原子半径r：
致密度：0.74 配位数：12
b
a
X
Y
（3）密排六方晶格 hcp （A3）
C（石墨）、Mg、Zn 等
晶格常数 底面边长a 底面间距c 侧面间角120 侧面与底面夹角90 晶胞原子数： 6 原子半径r：a/2 致密度：0.74 配位数：12
晶体结构 = 点阵 + 结构基元
2.1.2 晶向指数和晶面指数
–晶向：空间点阵中各阵点列的方向代表晶体中
原子排列的方向。

晶面：通过空间点阵中任意一组阵点的平 面代表晶体中的原子平面。
晶向指数
1.
1） 建立坐标系； 2） 在该直线上任取一点，并确定该点的坐标（x，y，z）；
3） 将此值化成最小整数u，v，w并加以方括号[u v w]即是。
(1) （2） （3）
（4） （5） （6） （7）
t = w
- U -V = W
4.晶带
相交和平行于某一晶向的所有晶面的组合称为晶带， 此直线叫做它们的晶带轴。晶带用晶带轴的晶向指数 表示。
