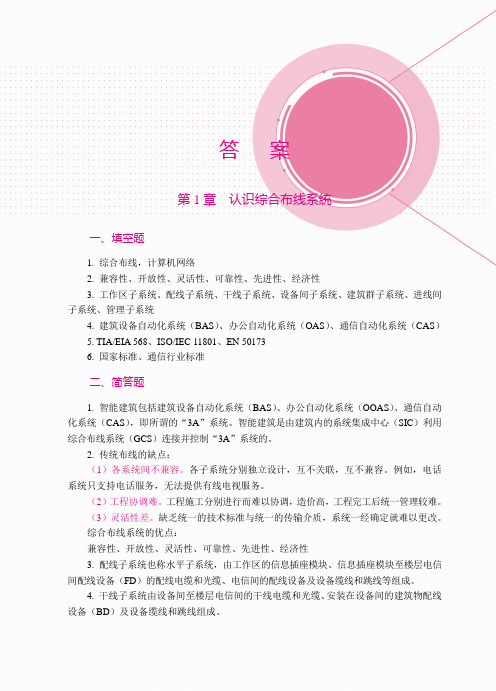

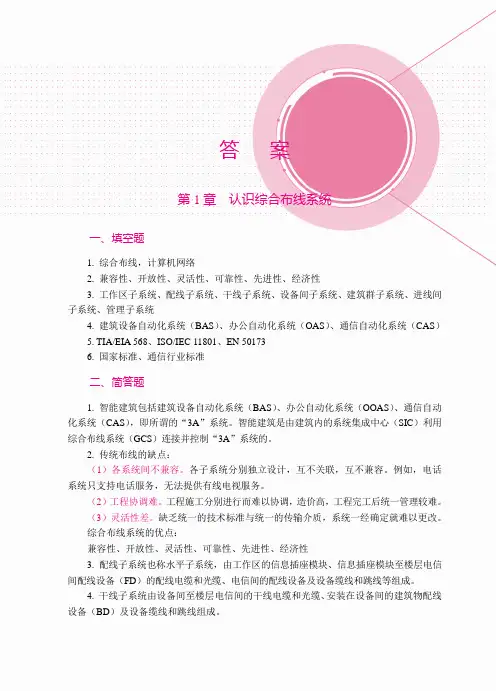

答案第1章认识综合布线系统一、填空题1. 综合布线，计算机网络2. 兼容性、开放性、灵活性、可靠性、先进性、经济性3. 工作区子系统、配线子系统、干线子系统、设备间子系统、建筑群子系统、进线间子系统、管理子系统4. 建筑设备自动化系统（BAS）、办公自动化系统（OAS）、通信自动化系统（CAS）5. TIA/EIA 568、ISO/IEC 11801、EN 501736. 国家标准、通信行业标准二、简答题1. 智能建筑包括建筑设备自动化系统（BAS）、办公自动化系统（OOAS）、通信自动化系统（CAS），即所谓的“3A”系统。
智能建筑是由建筑内的系统集成中心（SIC）利用综合布线系统（GCS）连接并控制“3A”系统的。
2. 传统布线的缺点：（1）各系统间不兼容。
各子系统分别独立设计，互不关联，互不兼容。
例如，电话系统只支持电话服务，无法提供有线电视服务。
（2）工程协调难。
工程施工分别进行而难以协调，造价高，工程完工后统一管理较难。
（3）灵活性差。
缺乏统一的技术标准与统一的传输介质，系统一经确定就难以更改。
综合布线系统的优点：兼容性、开放性、灵活性、可靠性、先进性、经济性3. 配线子系统也称水平子系统，由工作区的信息插座模块、信息插座模块至楼层电信间配线设备（FD）的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
4. 干线子系统由设备间至楼层电信间的干线电缆和光缆、安装在设备间的建筑物配线设备（BD）及设备缆线和跳线组成。
5. 国家标准：GB 50311《综合布线系统工程设计规范》和GB 50312《综合布线系统工程验收规范》。
行业标准：工业和信息化部于2009年颁发的通信行业标准——YD/T 926-2009《大楼通信综合布线系统》。
第2章综合布线常用器材和工具一、填空题1. 双绞线、大对数线、光缆、同轴电缆2. 衰减、近端串扰3. 纤芯、包层、涂覆层4. 多模光纤、单模光纤5. 配线架二、简答题1. 目前用于电信线缆护套管的主要产品有：聚氯乙烯管材（PVC-U管）、高密聚乙烯管材（HDPE管）、双壁波纹管、子管、铝塑复合管、硅芯管和混凝土管等。
单元一认识综合布线工程1.填空题（1）综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他控制信息技术的标准应用系统。
（2）综合布线系统是集成网络系统的基础，它能满足数据，语音及视频图像等的传输要求，是智能大厦的实现基础。
（3）在GB 50311-2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程设计中宜将综合布线系统分为基本型、增强型、综合型三种常用形式。
（4）综合布线系统包括7个子系统，分别是工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统和建筑群子系统，进线间子系统。
（5）在工作区子系统中，从RJ45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过5米。
（6）安装在墙上或柱上的信息插座应距离地面30厘米以上。
（7）水平子系统主要由信息插座，配线架，跳线等组成。
（8）水平子系统通常由 4 对非屏蔽双绞线组成，如果有磁场干扰时可用屏蔽双绞线。
（9）垂直子系统负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。
（10）管理间子系统是连接垂直子系统和水平干线子系统的设备，其配线对数由管理的信息点数来决定。
2．选择题（部分为多选题）（1）GB50311-2007《综合布线系统工程设计规范》中，将综合布线系统分为几个子系统。
（ C ）Ａ 5 Ｂ 6 Ｃ 7 Ｄ 8（2）工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括以下哪些类型？（ ABC ）A墙面型 B地面型 C桌面型 D吸顶型（3）常用的网络终端设备包括哪些（ ABD ）A计算机 B电话机和传真机 C汽车 D 报警探头和摄像机（4）设备间入口门采用外开双扇门，门宽一般不应小于多少米？（B ）A 2米B 1.5米C 1米D 0.9米（5）在网络综合布线工程中，大量使用网络配线架，常用标准配线架有哪些？（ BD ）A 18口配线架B 24口配线架C 40口配线架D 48口配线架（6）为了减少电磁干扰，信息插座与电源插座的距离应大于多少毫米？（C ）A 100毫米B 150毫米C 200毫米D 500毫米（7）按照GB 50311国家标准规定，铜缆双绞线电缆的信道长度不超过多少米？（ C ）A 50米B 90米C 100米D 150米（8）按照GB 50311国家标准规定，水平双绞线电缆最长不宜超过多少米？（B ）A 50米B 90米C 100米D 150米（9）总工程师办公室有下列哪些信息化需求？（ABC ）A 语音 B数据 C 视频 D 用餐。
1.双绞线电缆长度一般预留 3-6M2. n根4对双绞线电缆，拉力为4n+5KG3. 超五类电缆的导体线规 24AWG4. 光缆的连接器件 ST接头 SC接头 Fc接头5. 光缆的三种安装方式管道敷设直埋敷设架空敷设6. 工作区子系统所指的范围信息插座到用户终端7. 信息终端的缩略词 TE8. 由600宽 900深 2000高的机柜，共有42 u的安装空间。
9. 信息插座与电源插座的间距不小于10cm，暗装信息插座与旁边的电源插座应保持20cm的距离。
10. 干线光缆，电缆布线的交接不应多于 2 次11. 双绞线线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕12.综合布线中的常见的缩略词双绞线UTP 非屏蔽双绞线STP. 屏蔽双绞线CD建筑群配线设备，BD建筑物配线设备，FD楼层配线设备，TO信息插座模块，CP集合点，TE终端设备，IP因特网协议，dB电信传输单元：分贝，OF光纤，SC光纤连接器，SFF小型连接器，ACR衰减串音比，ELFEXT等电平远端串音衰减，FEXT损耗，IL插入损耗，PSNEXT 近端串音功率和，PSACR ACR功率和，PS ELFEXT ELFEXT衰减功率和，RL回波损耗13. 综合布线系统包括 7 个子系统，分别是工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统，建筑群子系统，进线间子系统综合布线定义指用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、图像和其他信息技术的标准应用系统。

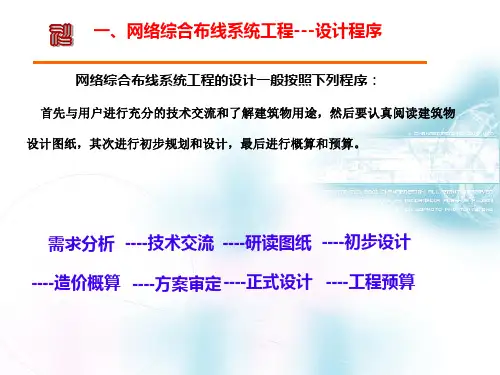

综合布线设计步骤(1)分析用户需求 (2)获取建筑物平面图 (3)进行系统结构设计(4)进行布线路由设计 (5)作可行性论证 (6)绘制综合布线系统施工图 (7)编制综合布线系统概预算。
双绞线的优缺点？优点：优异的抗电磁干扰、体积小、衰减低、安全度高。
缺点：价格高、需要较多的工人在发射端和接收端进行的光电、光电转换对信号的衰减很厉害，所以必须在传输中加入高增益多级放大器，还要保证电路能稳定工作。
