综合布线知识点总结第一部分：综合布线的概念及分类综合布线是指在建筑物内部进行的有关通信网络的综合布线系统工程。

综合布线是指为了满足当代建筑物内各类信息通信系统和智能化建筑设备的通信需求，而在建筑物内部进行的一种综合布线系统。

综合布线系统是信息通信网络的基础设施，它集成了声音、数据、视频和其他信息，是建筑物内各类信息设备和用户之间相互通信的基础设施。

综合布线系统的分类：1. 结构化布线系统：结构化布线系统是指在建筑物内联接各种信息通信设备的一种通用的、标准化的、灵活的布线系统。

结构化布线系统通常包括水平布线子系统、垂直布线子系统和设备间布线子系统。

水平布线子系统是指将终端设备与通信机房之间的联接系统；垂直布线子系统是指终端设备与水平布线系统之间的联接系统；设备间布线子系统是指各种信息设备之间的联接系统。

2. 非结构化布线系统：非结构化布线系统是指不符合结构化布线标准的布线系统。

由于非结构化布线系统的非标准化特点，使得这种布线系统的维护和管理非常困难，且难以适应信息技术的发展和建筑物内部的改变。

因此，结构化布线系统已经成为建筑物内部通信网的主流。

第二部分：综合布线的标准化和规范综合布线系统的标准化和规范是综合布线系统的设计、安装、维护和管理的重要依据。

综合布线系统的标准和规范主要包括国际标准、国家标准和行业标准。

1. 国际标准：国际标准主要是由ISO/IEC制定的有关综合布线系统的通用标准。

例如ISO/IEC 11801《信息技术——通信光纤布线系统规范》、ISO/IEC 24764《信息技术——通信铜质布线系统规范》等。

2. 国家标准：国家标准是由国家标准化委员会制定的有关综合布线系统的国家标准。

例如《GB 50311-2016 电信建设工程工程设计规范》、《GB 50312-2016 电信建设工程建设装璜工程技术规范》等。

3. 行业标准：行业标准是由政府部门和行业协会制定的有关综合布线系统的行业标准。

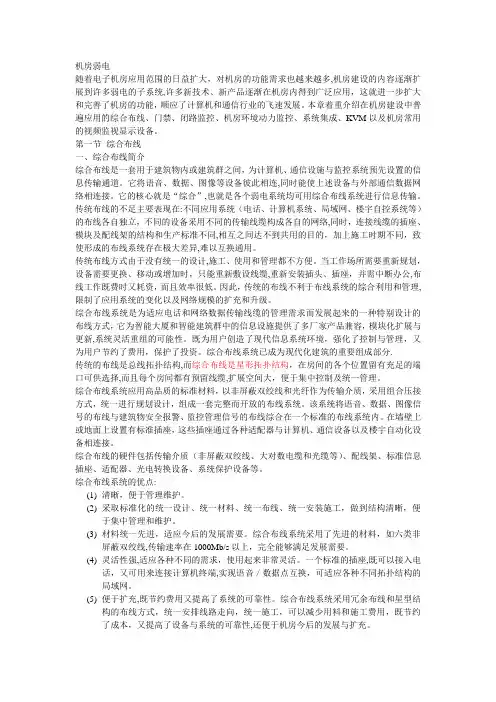

机房弱电随着电子机房应用范围的日益扩大，对机房的功能需求也越来越多,机房建设的内容逐渐扩展到许多弱电的子系统,许多新技术、新产品逐渐在机房内得到广泛应用，这就进一步扩大和完善了机房的功能，顺应了计算机和通信行业的飞速发展。

本章着重介绍在机房建设中普遍应用的综合布线、门禁、闭路监控、机房环境动力监控、系统集成、KVM以及机房常用的视频监视显示设备。

第一节综合布线一、综合布线简介综合布线是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道。

它将语音、数据、图像等设备彼此相连,同时能使上述设备与外部通信数据网络相连接。

它的核心就是“综合”,也就是各个弱电系统均可用综合布线系统进行信息传输。

传统布线的不足主要表现在:不同应用系统（电话、计算机系统、局域网、楼宇自控系统等）的布线各自独立，不同的设备采用不同的传输线缆构成各自的网络,同时，连接线缆的插座、模块及配线架的结构和生产标准不同,相互之间达不到共用的目的，加上施工时期不同，致使形成的布线系统存在极大差异,难以互换通用。

传统布线方式由于没有统一的设计,施工、使用和管理都不方便。

当工作场所需要重新规划，设备需要更换、移动或增加时，只能重新敷设线缆,重新安装插头、插座，并需中断办公,布线工作既费时又耗资，而且效率很低。

因此，传统的布线不利于布线系统的综合利用和管理,限制了应用系统的变化以及网络规模的扩充和升级。

综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展与更新,系统灵活重组的可能性。

既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。

综合布线系统已成为现代化建筑的重要组成部分.传统的布线是总线拓扑结构,而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择,而且每个房间都有预留线缆,扩展空间大，便于集中控制及统一管理。

端口对照表序号 信息点编号 机柜号 配架编号 配线架端口编号 插座底盒编号 房间编号 FD-1Z-11 FD1 1 1 1 14 FD-1Y-11 FD1 1 2 1 14 FD-1Z-12 FD1 1 3 2 14 FD-1Y-12 FD1 1 4 2 14 FD-1Z-13 FD1 1 5 3 14 FD-1Y-13 FD1 1 6 3 14 FD-1Z-14 FD1 1 7 4 14 FD-1Y-14 FD1 1 8 4 14 FD-1Z-15 FD1 1 9 5 14FD-1Y-15 FD1110514BD FD3FD2FD1室内光缆室内光缆室外光缆TO/TP ：各7个TO/TP ：各12个TO/TP ：各12个2013级计算机网络一班第八小组综合布线工程教学模型点数统计表 房间号X1X2X3X4X5合计楼层号TO TP TO TP TO TP TO TP TO TP TO TP 总计一层 TO 2 2 2 2 2 10 TP 2 2 2 2 2 10 合计 TO 2 2 2 2 2 10 TP 2 2 2 2 2 10 总计20编写：张迪 张楠楠 审定：王贝贝 韩东 审核：胡怀远 2013级计算机网络一班第八小组 2014年10月16日2013级计算机网络1班综合布线一层材料表 序号 名称 型号或规格数量单位 品牌 说明 1 网络电缆超五类非屏蔽电缆西元 305米/箱 2 信息插座底盒 带螺丝2个 3 信息插座面板 带螺丝2个 4 网络模块5 语音模块6 线槽7 线槽弯头8 线管9 线管弯头 10 线管直接头11安装螺丝编制：张迪 张楠楠 审核：胡怀远 审定：王贝贝 韩东 编制单位：2013级计算机网络1班 时间：2014年10月23日施工图12m12m3.6m1.2m1.2m。

目录1 概述 (1)1.1 系统概述 (1)1.2 系统功能 (1)2 系统结构及配置 (2)2.1 综合布线的设计标准及原则 (2)2.1.1 设计标准 (2)2.1.2 设计原则 (3)2.2 设计方案及配置 (3)3 系统功能 (4)3.1 用户现场环境 (4)3.2 信息点分布情况 (4)3.3 功能简介 (4)4 综合布线总体方案及说明 (5)4.1 综合布线系统总体设计 (5)4.2 综合布线产品选择 (6)5 综合布线子系统实施设计 (8)5.1 工作区子系统设计 (8)5.2 水平子系统设计 (8)5.3 管理子系统设计 (9)5.4 设备间子系统设计 (9)5.5 设备清单 (10)6 系统测试 (10)参考文献 (12)1 概述1.1 系统概述阿勒泰地区二中占地面积154.6万平方米，建筑面积55.49万平方米，形成了功能完善的教学科研区、体育活动区、学生和教师生活区。

教学科研区教学楼（以1号教学楼为例）网络综合布线系统需具有综合型智能信息化。

具备智能化的各种信息传递通道，使其在一段时期内能适应不断增长的新需求、新变化，充分发挥现代通信设施的新效应。

本方案将根据这一特点进行统一考虑，以最大限度地体现可靠、实用性；先进性；灵活性；模块化；扩充性；标准化等这些特性。

1.2 系统功能综合布线系统是一个组合压接方式、模块化结构、星型布线并且具有开放特征的布线系统。

它包括工作区子系统、水平子系统、管理子系统、垂直子系统、建筑群子系统、设备间子系统，本次设计相关功能如下：（1）系统满足实用性、先进性、开放性、灵活性、安全性和经济性。

不但满足当前应用系统对通信的需求，而且符合今后技术发展和管的需要，为以后“一卡通系统”和“三网合一”留足空间。

（2）能为语音、数据及高清晰度图像信息提供高速及宽带的传输能力。

（3）提供有效的工具和手段，能够简单、方便进行线路的分析、检测和故障隔离，当故障发生时，可迅速找到故障点并加以排除。

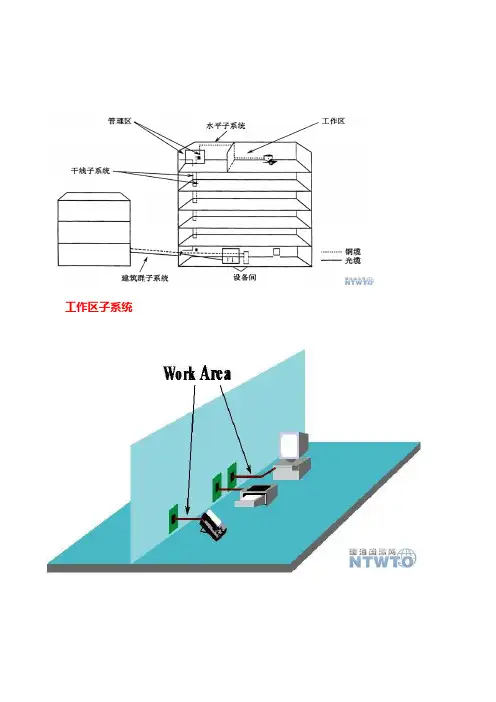

工作区子系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。

水平子系统(配线子系统)水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞(UTP)，也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中，管理子系统是垂直子系统和水平子系统的连接管理系统，由通信互连设施和设备组成，通常设置在楼层配线间内，包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内。

垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。

对于综合布线工程设计，设备计要安装建筑物配线设备(BD)。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成。

在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5.2.2 综合布线系统结构5.2.3 综合布线的网络结构5.2.4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD-BD共用楼层配线间结构4 建筑群FD-BD-CD结构5.2.6 子系统线缆长度1)A+B+E≤10m 水平子系统中工作区电缆(光缆)、设备线缆和接插线或跳线的总长度。

综合布线工程信息点数量统计表编制一、制作点数统计表首先在表格第一行填写文件名称，第二行填写房间或区域编号，第三行填写数据点TO 和语音点TP。

一般数据点在左栏，语音点在右栏，其余行对应楼层，注意每个楼层按照两行，其中一行为数据点，一行为语音点，同时填写楼层号.楼层号一般按照第一行为顶层，最后一行为一层。

然后编制列，第一列为楼层编号，其余为房间编号。

二、填写数据和语音信息点数量按照西元教学模型，把每个房间的数据点和语音点数量填写到表格中。

填写时逐层逐房间进行，从楼层的第一个房间开始，逐间分析应用需求和划分工作区，确认信息点数量。

在每个工作区,首先确定数据信息点数量，然后考虑语音信息点数量，同时还要考虑其它智能化和控制设备的需要。

表格中对于不需要设置信息点的位置不能空白，而是填写0。

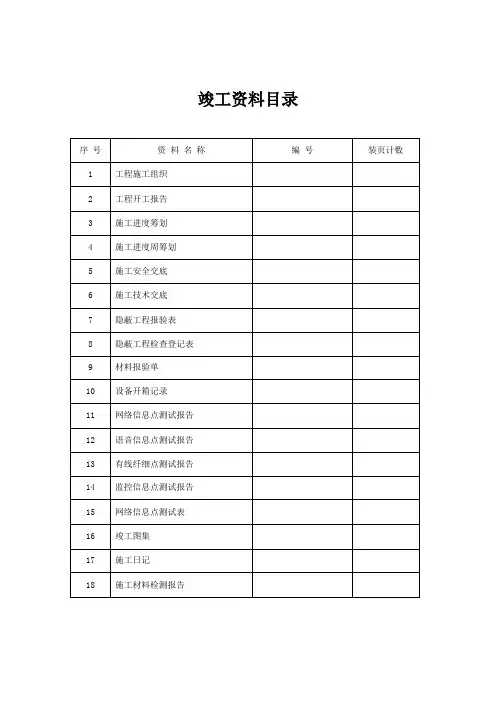

设计综合布线工程系统图编制信息点端口对应表综合布线工程信息点端口对应表应该在进场施工前完成，并且打印带到现场，方便现场施工编号。

端口对应表是综合布线施工必需的技术文件，主要规定房间编号，信息点编号，配线架编号，端口编号，机柜编号等，主要用于系统管理、施工方便和后续日常维护。

端口对应表编制要求如下：1.表格设计合理一般使用A4幅面竖向排版的文件，要求表格打印后，表格宽度和文字大小合理，编号清楚，特别是编号数字不能太大或者太小，一般使用小四或者五号字。

2.编号正确信息点端口编号一般由数字+字母串组成，编号中必须包含工作区位置、端口位置、配线架编号、配线架端口编号、机柜编号等信息，能够直观反映信息点与配线架端口的对应关系。

3.文件名称正确端口对应表可以按照建筑物编制，也可以按照楼层编制，或者按照FD配线机柜编制，无论采取哪种编制方法，都要在文件名称中直接体现端口的区域，能够直接反映该文件内容。

4.签字和日期正确作为工程技术文件，编写、审核、审定、批准等人员签字非常重要，如果没有签字就无法确认该文件的有效性，也没有人对文件负责，更没有人敢使用。

数字化医院综合布线的规划与设计1、系统工程概述本次综合布线系统主要为抚州市第一人民医院提供高性能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通讯等各种信号的传输，并能适应不断发展的网络技术的需要。

医院信息网络平台的特点现代化新型医院通过建筑智能化和医疗信息化的完美结合，以建筑为基础、通信网络为平台，集成医疗、诊疗、办公自动化，病历、医疗影像数字化管理、传输，等等诸多功能于一体，通过构建系统和服务的优化组合平台，向医院内所有人员，包括病人、医生、护士、科研人员等，提供一个安全、高效、舒适、方便的就医、诊疗、科研、学习的环境，通过信息化提高医院的管理水平，提升医院的就医标准。

但是，构建一套成功的医院信息化平台却面临着诸多的难题，有待于解决。

在最新颁布的国家标准GB/T50314-2006《智能化建筑设计标准》中，对医院的智能化建设给出了明确的定义。

从中我们可以看出医院的信息网络平台几乎是所有网络中最复杂的了，原因是由于其特殊性，医院的网络要求极高的可靠性，即连续运行、不间断。

我们知道，医院信息化应用包含诸多系统，如：A．医院信息管理系统(HIS)B．临床信息系统(CIS)C．医学影像系统(PACS)D．放射信息系统(RIS)E．远程医疗系统F．电子病历（CPR系统）等等这些系统均在医院信息网络平台上传输，必然要求其信息网络平台高度可靠、连续运行，响应快。

因此我们可以将医院信息网络传输平台的特点总结如下：A．高复杂—信息类型多样、数据量大B．高性能—传输高带宽、大容量、高速率C．高可靠—系统可靠性高、连续运行、不间断D．高管理—信息系统复杂，管理性要求高2、综合布线系统平台的规划理念综上，通过对医院信息网络传输平台的特点的分析总结，我们可以进一步对医院信息网络传输平台综合布线系统提出规划理念，即如何针对高复杂的医院信息网络的高性能、高稳定、高管理要求，通过选择适合产品，构建合理系统架构，使其达到高的容错性、可用性、可扩展性，通过先进的管理理念，使系统管理简单、整洁，提升管理效率，减少故障率，提升布线系统价值，从根本上保护系统投资。

建筑物信息设施系统知识点必须掌握综合设计练习作业的内容必须熟悉和掌握课程实验的内容必须掌握综合布线系统原理图的判读必须掌握110 配线架的计算方法第一章Q1 结构化布线 SCS 的 3 个使用场合答：建筑与建筑群综合布线系统、智能大楼布线系统、工业布线系统Q2 综合布线的定义；所能支持的应用有哪些答：定义：是一种由能够支持各种信息电子设备的相连的缆线、跳线和连接器件组成的，应用于建筑物内或建筑群内部的信息传输通道。

应用：商务领域、社会公共单位领域、交通运输领域、卫生及健康领域、智能小区Q3 中、美、欧关于综合布线系统的构成答：中：工作区子系统、水平子系统、干线子系统、设备间子系统、管理区子系统、进线间子系统、建筑群子系统美：建筑群子系统、干线子系统、配线子系统、设备间子系统、管理子系统、工作区子系统欧：建筑群主干布线子系统、建筑物主干布线子系统、水平布线子系统Q4 综合布线的结构特点答：1.结构开放，由相对独立的分系统组成2.分层星型拓扑结构3.模块化结构Q5 综合布线系统典型结构组成示意图Q6 综合布线各部分线缆长度限制图（不需掌握 500 和 1500）答：A+B+E<10m：水平子系统中，工作区电缆/光缆（a）、设备电缆/光缆（e）和接插软线（b）的总长度C、D<20m：在BD或CD中的接插软线长度（配线架之间）F、G<30m：在BD或CD中的设备电缆/光缆长度（配线架与设备之间）Q7 与布线有关的 3 个国标的标准号、名称和版本答：GB50314-2015《智能建筑设计标准》GB50311-2016《综合布线系统工程设计规范》GB50312-2016《综合布线系统工程验收规范》Q8 综合布线与园区网络三层结构的对应关系答：综合布线<—>园区网络设备间子系统<—>核心层水平子系统、干线子系统、进线间子系统<—>汇聚层工作区子系统、管理区子系统、建筑群子系统<—>接入层第二章Q1 综合布线系统常用的传输介质答：电缆光纤Q2 香农定理答：在特定带宽和特定信噪比的信道中，传送信息的速率是一定的。

1.智能建筑的基本功能:建筑自动化或楼宇自动化BA、通信自动化CA、办公自动化OA2.智能建筑主要由系统集成中心（SIC）、综合布线系统、楼宇自动化系统、办公自动化系统、通信自动化系统五大部分组成。

3.综合布线系统称谓有结构化布线系统SCS、建筑与建筑群综合布线系统PDS、综合布线系统GCS4.综合布线的特点(1）兼容性.(2)开放性。

(3)灵活性。

(4）可靠性。

（5）先进性。

（6）经济性。

5.综合布线系统是智能建筑的“信息高速公路”,一般采用分层星型拓扑结构。

为了适应不同的网络结构，可以在综合布线系统的管理间进行跳线连接，使系统连接成为星型、环型、总线型等不同的逻辑结构。

6.综合布线系统分成六个部分，即工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统和建筑群子系统。

7.工作区子系统又称为服务区子系统。

它的范围是从通信引出端到终端设备的接线处,通常由连接线缆和适配器组成。

连接线缆把终端设备（如电话机、计算机等）与信息插座连接在一起.信息插座通常由标准模块组成，完成各种弱电信号、各种数字信号到网络的信息传输。

8.水平布线子系统是指从用户工作区连接到垂直干线子系统的线缆，结构一般为星型结构。

水平线缆通常使用非屏蔽双绞线(UTP）或者屏蔽双绞线(STP），也可以根据需要选择光缆。

水平布线的一端与垂直干线子系统或管理子系统相连,另一端连接到工作区的信息插座上。

连接两端的线缆的最大长度不能超过90m。

9.垂直干线子系统也称为干线子系统，由建筑物内所有的干线电缆和相关支撑硬件组成，是建筑物内最重要的通信干道，相当于中枢神经.垂直干线子系统通常由大对数电缆或者多模光缆组成，安装在建筑物的弱电竖井内。

它的两端分别连接在设备管理间和楼层配线间的配线架上。

10.管理子系统设置在每个楼层接续设备房间内，由交连、互连、跳线和插头等标准的通信线路连接设备或装置组成。

其主要功能是将垂直干线子系统与各楼层的水平布线子系统相互连接。

XX项目综合布线子系统设计方案1. 系统概述1.1 工程概况该项目以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的办公环境。

为满足和适应大楼内对语音通信网络及计算机网络的需求，根据先进性、开放性、可靠性、可扩充性原则，设计一套主干为千兆位的标准、灵活、开放并具模块化结构的布线系统。

各楼层综合布线信息点的分布如下表：综合布线点位表备注：此点位表根据系统图得出汇总上表，总规划六类综合布线信息点总数为996点，其中数据为380个，语音为616个，但是具体使用中并不进行严格区分，而是根据实际情况进行调整，已适用于多种类型信息网络通信的需要，如IP电话、低速视频图像、监控视频或无线网络应用。

1.2 系统设计原则综合布线系统应是开放的、模块化的系统体系，具备使用灵活性、管理简便、扩充方便等特点，并能保持其先进性。

应遵循以下原则进行设计： 实用性：实施后的通信布线系统。

将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。

●灵活性：系统中的任一部分之连接都应是灵活的，即从物理接线，到数据通讯，语音通讯，自动控制设备之连接都不受或极少受物理位置和这些设备类型的限制。

●模块化：布线系统中，除去附设在建筑内的线缆外，其余所有的接插件都应是积木式的标准件，以方便管理的使用。

●扩充性：由于所有基础设施（材料、部件、通讯设备）都采用国际标准，因此无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备连到系统中。

●先进性：布线系统适应日益广泛的数据通信和应用，符合业界的发展趋势，从而保护在线缆及网络系统上的投资以及过行在其上的应用。

●经济性：在满足应用要求的基础上尽可能降低造价。

●标准化：严格按照EIA/TIA568A及ISO/IEC 11801标准设计系统，并能连接众多满足国际网络标准（如IEEE802.3，IEEE802.5，IEEE802.12等）的网络设备。
