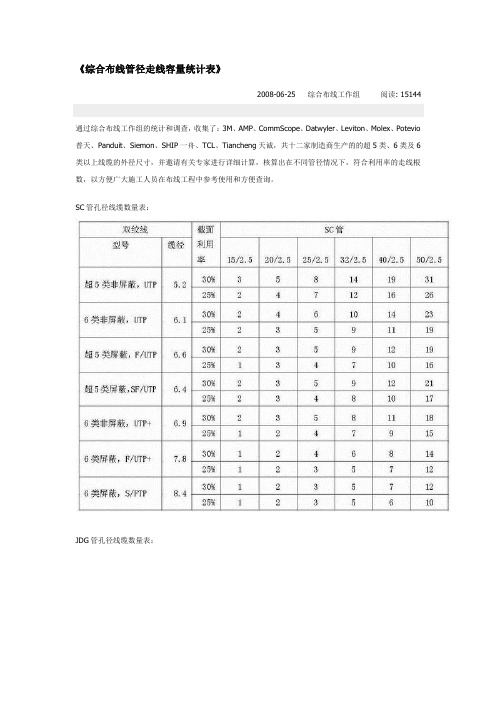

《综合布线管径走线容量统计表》2008-06-25 综合布线工作组阅读: 15144通过综合布线工作组的统计和调查，收集了：3M、AMP、CommScope、Datwyler、Leviton、Molex、Potevio 普天、Panduit、Siemon、SHIP一舟、TCL、Tiancheng天诚，共十二家制造商生产的的超5类、6类及6类以上线缆的外径尺寸，并邀请有关专家进行详细计算，核算出在不同管径情况下，符合利用率的走线根数，以方便广大施工人员在布线工程中参考使用和方便查询。
SC管孔径线缆数量表：JDG管孔径线缆数量表：KGB管孔径线缆数量表：说明：1.为了充分利用页面宽度，部分名词将使用缩写替代，这些缩写如下：UTP：不带隔离的非屏蔽双绞线UTP-：带一字隔离的非屏蔽双绞线UTP+：带十字隔离的非屏蔽双绞线F/UTP：铝箔总屏蔽双绞线，不带隔离F+/UTP：双层铝箔总屏蔽双绞线，不带隔离F/UTP-：铝箔总屏蔽双绞线，带一字隔离F/UTP+：铝箔总屏蔽双绞线，带十字隔离F2/UTP+：双层铝箔总屏蔽双绞线，带十字隔离SF/UTP：丝网铝箔总屏蔽双绞线，不带隔离SF/UTP-：丝网铝箔总屏蔽双绞线，带一字隔离SF/UTP+：丝网铝箔总屏蔽双绞线，带十字隔离U/FTP：铝箔线对屏蔽双绞线F/FTP：铝箔总屏蔽/铝箔线对屏蔽双绞线S/FTP：丝网总屏蔽/铝箔线对屏蔽双绞线2.截面利用率指管内空间与双绞线总截面积之比3.25%、30%是指在GB 50312-2007标准中规定的截面利用率上下限4.16/1.2～50/2.5等等指金属管的标称直径/壁厚5.表中数字指此类管中可以穿过的双绞线根数。
注：《综合布线管径走线容量统计表》共包括13张表，包括3M、AMP、CommScope、Datwyler、Leviton、Molex、Potevio普天、Panduit、Siemon、SHIP一舟、TCL、Tiancheng天诚共12家厂家的管径走线容量统计。
实验一综合布线系统信息点规划设计和点数统计表(工作区计划)。
【实验目的】1)学会工作区上的每上的信息点的统计和规划并置表。
2)按照GB50311国家标准规定，工作区是一个独立的需要设置终端设备的区域。
工作区应由配线（水平）布线系统的信息插座延伸到终端设备处的连接电缆组成。
一个工作区的服务面积可按5~10平方米估算3)实验时间6课时【实验环境】具有office2003(excel)的计算机,一座模拟建筑物.【实验重点及难点】重点：信息点统计和制表。
难点：信息点的规划。
【实验指导】信息点数量和位置的规划设计非常重要,直接决定项目投资规模。
一般使用Excel工作表或Word表格，主要设计和统计建筑物的数据、语音、控制设备等信息点数量。
按不同的应用环境调整大小。
1.工作区内线槽的敷设要合理、美观；2.信息插座设计在距离地面30厘米以上；3.信息插座与设备的距离保持在5米范围内；4.网卡接口类型要与线缆接口类型保持一致；5. 信息模块、信息插座、面板的数量要准确。
工作区设计时，具体操作可按以下三步进行：第一根据楼层平面图计算每层楼布线面积；第二估算信息引出插座数量；第三确定信息引出插座的类型。
【实验内容】工作区子系统设计的步骤一般为：1、与用户进行充分的技术交流和了解建筑物用途，2、认真阅读建筑物设计图纸，3、进行初步规划和设计，4、进行概算和预算。
一般工作流程如下：需求分析→技术交流→阅读建筑物图纸→初步设计方案→概算→方案确认→正式设计→预算需求分析是综合布线系统设计的首项重要工作，对后续工作的顺利开展是非常重要的，也直接影响最终工程造价。
需求分析主要掌握用户的当前用途和未来扩展需要，目的是把设计对象归类，按照写字楼、宾馆、综合办公室、生产车间、会议室、商场、等类别进行归类，为后续设计确定方向和重点。
需求分析首先从整栋建筑物的用途开始进行，然后按照楼层进行分析，最后再到楼层的各个工作区或者房间，逐步明确和确认每层和每个工作区的用途和功能，分析这个工作区的需求，规划工作区的信息点数量和位置。
端口对照表序号 信息点编号 机柜号 配架编号 配线架端口编号 插座底盒编号 房间编号 FD-1Z-11 FD1 1 1 1 14 FD-1Y-11 FD1 1 2 1 14 FD-1Z-12 FD1 1 3 2 14 FD-1Y-12 FD1 1 4 2 14 FD-1Z-13 FD1 1 5 3 14 FD-1Y-13 FD1 1 6 3 14 FD-1Z-14 FD1 1 7 4 14 FD-1Y-14 FD1 1 8 4 14 FD-1Z-15 FD1 1 9 5 14FD-1Y-15 FD1110514BD FD3FD2FD1室内光缆室内光缆室外光缆TO/TP ：各7个TO/TP ：各12个TO/TP ：各12个2013级计算机网络一班第八小组综合布线工程教学模型点数统计表 房间号X1X2X3X4X5合计楼层号TO TP TO TP TO TP TO TP TO TP TO TP 总计一层 TO 2 2 2 2 2 10 TP 2 2 2 2 2 10 合计 TO 2 2 2 2 2 10 TP 2 2 2 2 2 10 总计20编写：张迪 张楠楠 审定：王贝贝 韩东 审核：胡怀远 2013级计算机网络一班第八小组 2014年10月16日2013级计算机网络1班综合布线一层材料表 序号 名称 型号或规格数量单位 品牌 说明 1 网络电缆超五类非屏蔽电缆西元 305米/箱 2 信息插座底盒 带螺丝2个 3 信息插座面板 带螺丝2个 4 网络模块5 语音模块6 线槽7 线槽弯头8 线管9 线管弯头 10 线管直接头11安装螺丝编制：张迪 张楠楠 审核：胡怀远 审定：王贝贝 韩东 编制单位：2013级计算机网络1班 时间：2014年10月23日施工图12m12m3.6m1.2m1.2m。
数字化医院综合布线的规划与设计1、系统工程概述本次综合布线系统主要为抚州市第一人民医院提供高性能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通讯等各种信号的传输，并能适应不断发展的网络技术的需要。
医院信息网络平台的特点现代化新型医院通过建筑智能化和医疗信息化的完美结合，以建筑为基础、通信网络为平台，集成医疗、诊疗、办公自动化，病历、医疗影像数字化管理、传输，等等诸多功能于一体，通过构建系统和服务的优化组合平台，向医院内所有人员，包括病人、医生、护士、科研人员等，提供一个安全、高效、舒适、方便的就医、诊疗、科研、学习的环境，通过信息化提高医院的管理水平，提升医院的就医标准。
但是，构建一套成功的医院信息化平台却面临着诸多的难题，有待于解决。
在最新颁布的国家标准GB/T50314-2006《智能化建筑设计标准》中，对医院的智能化建设给出了明确的定义。
从中我们可以看出医院的信息网络平台几乎是所有网络中最复杂的了，原因是由于其特殊性，医院的网络要求极高的可靠性，即连续运行、不间断。
我们知道，医院信息化应用包含诸多系统，如：A．医院信息管理系统(HIS)B．临床信息系统(CIS)C．医学影像系统(PACS)D．放射信息系统(RIS)E．远程医疗系统F．电子病历（CPR系统）等等这些系统均在医院信息网络平台上传输，必然要求其信息网络平台高度可靠、连续运行，响应快。
因此我们可以将医院信息网络传输平台的特点总结如下：A．高复杂—信息类型多样、数据量大B．高性能—传输高带宽、大容量、高速率C．高可靠—系统可靠性高、连续运行、不间断D．高管理—信息系统复杂，管理性要求高2、综合布线系统平台的规划理念综上，通过对医院信息网络传输平台的特点的分析总结，我们可以进一步对医院信息网络传输平台综合布线系统提出规划理念，即如何针对高复杂的医院信息网络的高性能、高稳定、高管理要求，通过选择适合产品，构建合理系统架构，使其达到高的容错性、可用性、可扩展性，通过先进的管理理念，使系统管理简单、整洁，提升管理效率，减少故障率，提升布线系统价值，从根本上保护系统投资。
配线架配线架与跳线架的区别配线架是管理子系统中最重要的组件，实现垂直子系统和水平子系统连接。
在网络工程中常用的配线架有双绞线配线架和光纤配线架。
跳线架看起来一排排象鱼骨头一样，也称为鱼骨架。
一般是电话连线使用的。
配线架有分支和分配功能，而跳线架只是起中继和中间转接的作用。
综合布线工程常用缩略词1CD建筑群配线设备2BD建筑物配线设备3FD楼层配线设备4TO信息插座模块工作区设计时，可按以下三步进行：根据楼层平面图计算每层楼布线面积。
估算信息引出插座数量，一般设计两种平面图供用户选择。
为基本型设计出每9平方米一个信息引出插座；为增强型或综合型设计出两个信息引出插座；确定信息引出插座的类型。
新建建筑一般采用暗装，旧楼改造一般采用明装计算：确定信息插座数量。
N=上取整（M/A）（N：信息插座数量，M：信息点数量，A：信息插座插孔数）P=N+N×3%（P：信息插座的总量，N为信息插座数量，N×3%为富余量）确定RJ-45接头的数量。
m＝n×4＋n×4×15%（m：总需求量，n：信息点的总量，n×4×15%：余量）线缆截面积计算：按照线缆直径6毫米计算双绞线的截面积。
S=d2×3.14/4=62×3.14/4=28.26其中：S---表示双绞线截面积d---双绞线直径线管规格一般用线管的外径表示，线管内布线容积截面积应该按照线管的内直径计算，管壁厚1毫米。
以管径25毫米PVC管为例，管内部直径为23毫米。
截面积为：S=d2×3.14/4=232×3.14/4=415.265线槽截面积计算线槽规格一般用线槽的外部长度和宽度表示，线槽内布线容积截面积计算按照线槽的内部长和宽计算，线槽壁厚1毫米以40×20线槽为例，线槽内部长38毫米，宽18毫米，其截面积计算如下：S=L×W=38×18=684纳双绞线最多数量计算线槽（管）内允许穿线的最大面积70%考虑线缆之间的间隙和拐弯等因素，浪费空间50-60%。
1.UTP：不带隔离的非屏蔽双绞线
2.UTP-：带一字隔离的非屏蔽双绞线
3.UTP+：带十字隔离的非屏蔽双绞线
4.F/UTP：铝箔总屏蔽双绞线，不带隔离
5.F+/UTP：双层铝箔总屏蔽双绞线，不带隔离
6.F/UTP-：铝箔总屏蔽双绞线，带一字隔离
7.F/UTP+：铝箔总屏蔽双绞线，带十字隔离
8.F2/UTP+：双层铝箔总屏蔽双绞线，带十字隔离
9.SF/UTP：丝网铝箔总屏蔽双绞线，不带隔离
10.SF/UTP-：丝网铝箔总屏蔽双绞线，带一字隔离
11.SF/UTP+：丝网铝箔总屏蔽双绞线，带十字隔离
12.U/FTP：铝箔线对屏蔽双绞线
13.F/FTP：铝箔总屏蔽/铝箔线对屏蔽双绞线
14.S/FTP：丝网总屏蔽/铝箔线对屏蔽双绞线
*截面利用率指管内空间与双绞线总截面积之比
*25%、30%是指在GB 50312-2007标准中规定的截面利用率上下限 *16/1.2～50/2.5等等指金属管的标称直径/壁厚
*表中数字指此类管中可以穿过的双绞线根数。
通过综合布线工作组的统计和调查，收集了：3M、AMP、CommScope、Datwyler、Leviton、Molex、Potevio普天、Panduit、Siemon、SHIP一舟、TCL、Tiancheng天诚，共十二家的超5类、6类及6类以上线缆的外径尺寸，并依据下表，进行详细计算，核算出在不同管径走线情况下，符合利用率的走线根数，以方便广大施工人员在布线工程中参考使用和方便查询。
附表：双绞线缆径与电线管对照详表说明：1 为了充分利用页面宽度，部分名词将使用缩写替代，这些缩写如下：UTP：不带隔离的非屏蔽双绞线UTP-：带一字隔离的非屏蔽双绞线UTP+：带十字隔离的非屏蔽双绞线F/UTP：铝箔总屏蔽双绞线，不带隔离F+/UTP：双层铝箔总屏蔽双绞线，不带隔离F/UTP-：铝箔总屏蔽双绞线，带一字隔离F/UTP+：铝箔总屏蔽双绞线，带十字隔离F2/UTP+：双层铝箔总屏蔽双绞线，带十字隔离SF/UTP：丝网铝箔总屏蔽双绞线，不带隔离SF/UTP-：丝网铝箔总屏蔽双绞线，带一字隔离SF/UTP+：丝网铝箔总屏蔽双绞线，带十字隔离U/FTP：铝箔线对屏蔽双绞线F/FTP：铝箔总屏蔽/铝箔线对屏蔽双绞线S/FTP：丝网总屏蔽/铝箔线对屏蔽双绞线2 截面利用率指管内空间与双绞线总截面积之比3 25%、30%是指在GB 50312-2007标准中规定的截面利用率上下限4 16/1.2～50/2.5等等指金属管的标称直径/壁厚5 表中数字指此类管中可以穿过的双绞线根数。
注：《综合布线管径走线容量统计表》共包括13张表，包括3M、AMP、CommScope、Datwyler、Leviton、Molex、Potevio普天、Panduit、Siemon、SHIP一舟、TCL、Tiancheng天诚共12家厂家的管径走线容量统计。
一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。
XX项目综合布线子系统设计方案1. 系统概述1.1 工程概况该项目以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的办公环境。
为满足和适应大楼内对语音通信网络及计算机网络的需求，根据先进性、开放性、可靠性、可扩充性原则，设计一套主干为千兆位的标准、灵活、开放并具模块化结构的布线系统。
各楼层综合布线信息点的分布如下表：综合布线点位表备注：此点位表根据系统图得出汇总上表，总规划六类综合布线信息点总数为996点，其中数据为380个，语音为616个，但是具体使用中并不进行严格区分，而是根据实际情况进行调整，已适用于多种类型信息网络通信的需要，如IP电话、低速视频图像、监控视频或无线网络应用。
1.2 系统设计原则综合布线系统应是开放的、模块化的系统体系，具备使用灵活性、管理简便、扩充方便等特点，并能保持其先进性。
应遵循以下原则进行设计： 实用性：实施后的通信布线系统。
将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
●灵活性：系统中的任一部分之连接都应是灵活的，即从物理接线，到数据通讯，语音通讯，自动控制设备之连接都不受或极少受物理位置和这些设备类型的限制。
●模块化：布线系统中，除去附设在建筑内的线缆外，其余所有的接插件都应是积木式的标准件，以方便管理的使用。
●扩充性：由于所有基础设施（材料、部件、通讯设备）都采用国际标准，因此无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备连到系统中。
●先进性：布线系统适应日益广泛的数据通信和应用，符合业界的发展趋势，从而保护在线缆及网络系统上的投资以及过行在其上的应用。
●经济性：在满足应用要求的基础上尽可能降低造价。
●标准化：严格按照EIA/TIA568A及ISO/IEC 11801标准设计系统，并能连接众多满足国际网络标准（如IEEE802.3，IEEE802.5，IEEE802.12等）的网络设备。
表7-1 工程进度要求表
附表7.9-1 备品备件及专用工具一览表
注 1．备品备件单价为工地现场到货设备材料单价（非综合单价），总价为设备材料总价。
2．应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
投标方：（盖章）
投标方代表：（签字）
附表7.9-2 技术参数、规格偏差表
项目名称：第页共页
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
投标方：（盖章）
投标方代表：（签字）
附表7.9-3 技术规范应答表
项目名称：第页共页
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
附表7.10-1 基础数据配置表项目名称：
附表7.10-2 水平布线子系统配置表（电、光缆机连接器件）项目名称：
附表7.10-3 主干子系统配置表（电、光缆）项目名称:
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
附表7.10-4 弱电间配置表项目名称：
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
附表7.10-5 设备间总配置表
附表7.11-1 综合布线系统工程进度计划表
项目名称: (注:时间用“━━”表示) 单位:天
附表7.11-2 报价单位需提供的数据及文件表
项目名称：
投标人签字：
投标单位盖章：
日期：年月日。
