消弧线圈成套装置使用说明(t k)(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--安装使用说明书型自动补偿消弧线圈成套装置第 2 页共 16 页一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
消弧线圈现场投运操作规程及日常维护手册运行维护管理细则根据现场的安装调试、运行的经验和体会,参照有关的规程和资料,制订了以下运行管理细则,供用户基层单位制订现场运行规程等作为参考。
一、运行单位应具备的技术资料1、设计施工图纸:包括阻尼电阻箱、电容调节箱、PK控制屏的控制原理及接线图等;2、微机控制器的使用说明书;3、接地变压器、消弧线圈的出厂试验报告;4、投运后的设备调试报告;二、投运前和正式投运设备投运前由厂方调试人员与用户方双方配合进行有关的模拟传动调试试验,验证接线正确及动作正常无误后,并由施工单位向用户单位提交安装验收合格报告,方可进行试投运工作,试投运时应作以下工作内容:1、接地变压器的合闸冲击试验,按照有关标准是否满足要求;2、测量系统不平衡电压UO是否正常,来计算选定阻尼电阻的阻值是否合适;3、进行手动调档和自动跟踪调档试验,测量记录每档位移电压UO及零序电流IO数据并绘成补偿谐振曲线,验证跟踪是否正常。
4、停电调整修正不合适的运行参数,例如接地变压器的不平衡电压、阻尼电阻阻值等;5、再次检查输入设定参数是否正确;当试投运验证自动装置动作正常,位移电压、残流、脱谐度等各项符合指标达到要求,才可满足正式投运条件。
正式投运后,应作好以下工作:1、厂方调试人员为运行人员进行微机控制装置功能操作的现场培训;2、应保证满足运行时位移电压UO小于相电压的15%;残流值IC小于5A;3、厂方调试人员向用户单位提交详细的调试投运报告,并通过用户单位的签字盖章认可;三、运行维护管理1、运行维护人员应熟悉了解微机控制装置的功能和操作;2、正常运行时,微机装置应在自动方式下运行,才能保证实时地跟踪在最佳补偿状态;3、当发生位移电压、残流超标、调档失败、装置故障、电源异常、容量不足等异常情况时,自动装置可做出相应的报警信号并通过通讯口上传,这时应及时进行检查和处理,当属于特殊故障时,通知厂方维护人员进行检查;14、当系统发生单相接地时,禁止操作消弧线圈;5、当系统发生单相接地时,应尽快解决处理,规程规定:系统发生单相接地的运行时间一般不超过2小时,这是因为:⑴长时间接地运行,容易由单相接地转化为相间短路,扩大事故范围。
目录MRD-XHZ-II系列调匝式消弧线圈接地补偿装置技术特点综述 (3)一、MRD-XHZ-II系列调匝式消弧线圈接地补偿装置简述 (3)二、装置调谐原理 .................................................................................... 错误！未定义书签。
三、装置特点 (4)产品安装使用说明 .............................................................................. 错误！未定义书签。
一、产品的结构及名称 ............................................................................ 错误！未定义书签。
二、产品的使用环境 ................................................................................ 错误！未定义书签。
三、安装和调试 ........................................................................................ 错误！未定义书签。
四、MRD-XHZ微机控制器的使用说明 ..................................................... 错误！未定义书签。
五、运行维护 ............................................................................................ 错误！未定义书签。
附录一微机控制器结构框图、程序框图 .................................................... 错误！未定义书签。
TSH2007-XH型消弧线圈自动调谐成套装置使用说明书北京拓山电力科技有限公司目录一.概述 (3)二.机电参数 (3)1.控制器 (3)2.接地变及消弧线圈 (4)三.环境条件 (4)1.接地变、消弧线圈等一次设备 (4)2.控制器 (5)四.型号说明（略） (5)五.成套装置构成 (5)1.总体构成 (5)2.Z型接地变压器 (6)3.调匝式消弧线圈 (7)4.8421并联电抗器组合式消弧线圈 (8)5.自动调谐控制器 (9)6.控制屏 (10)六.成套装置工作原理 (11)1.自动调谐原理 (11)2.单相接地选线原理 (12)3.母线分段运行或并列运行的控制方式 (14)七.控制器操作说明 (15)1.性能特点 (16)2.自动、手动状态 (16)3.正常运行状态 (16)4.接地故障状态 (17)5.成套装置的系统状态显示 (18)6.系统操作说明（略）.......................................................................................................... 错误！未定义书签。
八.安装调试注意事项.............................................................................................................. 错误！未定义书签。
1.现场准备.............................................................................................................................. 错误！未定义书签。
2.开箱检查.............................................................................................................................. 错误！未定义书签。
消弧线圈成套装置使用说明(总17页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除三、装置特点与主要技术指标3.1 装置特点更高的安全性阻尼电阻串联在消弧线圈的出线侧，可有效避免系统的谐振过电压。
更优的电容电流测量及跟踪方法：电流的测量精度在2% 以内，并且整个测量和跟踪算法采用同一信号两次测量的比值作为基本参数，完全避免由于测量通道误差和变化带来的测量结果和跟踪的不稳定。
更高的可靠性装置采用STM32F103ZET6芯片作为核心控制器，采用强弱电隔离、隔离电源、软硬件看门狗、硬件连续自检技术、光电隔离、无触点设计，保证系统的高可靠性。
录波功能对单相接地发生时中性点电压和中性点电流进行录波，并支持历史数据查询和录波数据的输出。
控制系统模块化控制单元最大可支持两母段。
控制单元的各功能模块均设计成独立插件，根据用户的需求进行配置。
操作更方便控制器操作采用示波器设计风格，简单明了。
同时支持手动操作。
配置液晶显示触摸屏，系统运行状态一目了然。
更完备的历史数据记录、查询和导出查询功能可方便地查看系统的运行状况，记录接地录波数据。
这些历史数据还可以通过USB接口方便的导出。
灵活的通讯方式控制器有RS-232、RS-485 串行接口及通讯组件，可作为一个子站接入各种综合自动化系统，具有遥测、遥信、遥控功能。
自诊断功能系统有自诊断功能，及时发现装置本身的异常，并告知用户。
3.2 主要技术指标适用电压等级6、10、35、66kV；消弧线圈调节深度（补偿电流上、下限之比）2.5；补偿电流分级可调，最大级数30；中性点电流分辨率小于50mA；补偿电流谐波含量小于1%；电容电流检测精度小于2%；录波采样率9600Hz；对电容电流小于100A的电网，接地残流无功分量小于2A，对电容电流小于200A的电网，接地残流无功分量小于5A；对接地时间大于2s的稳定接地现象，接地选线装置选线准确率100%；选线路数单台最大48路；一台控制器最大可以控制2台消弧线圈并联运行。
Sieyuan®环氧浇注干式消弧线圈、接地变压器使用说明书思源电气股份有限公司SIEYUAN ELECTRIC CO.,LTD警告！对于消弧线圈：对短时运行的分接，必须在铭牌所标明的允许运行时间内运行。
对于接地变压器：额定中性点电流的运行时间不得超过銘牌规定的运行时间。
1 适用范围本说明书适用于额定容量5000kV A及以下，电压等级35kV及以下的环氧浇注干式消弧线圈（以下简称消弧线圈）以及无励磁调压环氧浇注干式接地变压器（以下简称接地变压器）的运输、储存、安装、运行及维护。
消弧线圈是用来补偿中性点绝缘系统发生对地故障时产生的容性电流的单相电抗器。
在三相系统中接在电力变压器或接地变压器的中性点与大地之间。
接地变压器（中性点耦合器）为三相变压器（或三相电抗器），常用来为系统不接地的点提供一个人工的可带负载的中性点，以供系统接地用。
该产品中性点连接到消弧线圈或电阻，然后再接地。
可带有连续额定容量的二次绕组，可作为站（所）用电源。
2 执行标准GB10229 《电抗器》GB6450 《干式电力变压器》GB1094 《电力变压器》IEC289 《电抗器》3产品型号标志3.1 消弧线圈□—□/ □电压等级（kV）额定容量（kVA）产品型号字母（见下表）产品型号字母的排列顺序及涵义3.2 接地变压器D K S C－□－□／□一次额定电压(kV)二次额定容量(kVA)一次额定容量(kVA)浇注“成”型固体三相接地变压器4 使用条件4.1 安装地点：户内。
4.2 海拔高度：≤1000m。
4.3 环境温度：-25℃～+40℃。
4.4 冷却方式: 空气自冷（AN）和强迫风冷（AF）两种。
4.5 绝缘耐热等级：F级。
4.6 当产品运行在环境温度低于-25℃时，必须加装辅助加热装置，以保证产品在-25℃以上的环境下运行。
4.7 产品四周需保证有良好的通风能力。
当产品安装在地下室或其它空间受限制的场所时，应增设散热通风装置，保证有足够的通风量。
消弧线圈运行规程1．总则1.1中性点装设消弧线圈自动调谐装置的目的运行经验表明，消弧线圈对减小故障点接地残流、抑制间歇性弧光过电压和由于电磁式电压互感器饱和而产生的谐振过电压，降低线路的事故跳闸率，减少人身伤亡和设备损坏都有明显作用。
电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3～10KV架空线路构成的系统和所有35、66KV电网，当单相接地故障电流大于10A时，中性点应装设消弧线圈，3～10KV电缆和架空线路构成的系统，当单相接地故障电流大于10A时，中性点应装设消弧线圈。
1.2XHK-Ⅱ型消弧线圈自动调谐装置的构成一次设备包括：接地变压器、消弧线圈（带有载分接开关）、中性点单相PT、单相隔离开关、内过压保护器（避雷器）和阻尼电阻。
二次设备包括：微机调谐器、自动调谐控制屏（PK屏）、阻尼电阻控制器。
1.3阜北风电场35kV系统采用中性点经消弧线圈接地方式，消弧线圈对系统单相接地电容电流采用过补偿方式。
发生接地故障后，消弧线圈投入中电阻进行选线，选线结束后，给故障线路发出跳闸信号，切除故障线路。
2、正常运行时注意事项2.1在正常情况下，消弧线圈自动调谐装置必须投入运行；2.2正常情况下消弧线圈自动调谐装置应投入自动运行状态；2.3消弧线圈和其它电气设备一样，由调度实行统一管理,操作前必须有当值调度员的命令才能进行操作；2.4禁止将一台消弧线圈同时接在两台接地变压器（或变压器）的中性点上；2.5运行人员应熟知整套设备的功能及操作方法，特别是微机调谐器面板上的键盘操作；3、消弧线圈自动调谐装置投入运行操作步骤：（1）、检查组合柜内设备是否清洁，有无杂物，组合柜门锁是否正常使用（2）、接地变消弧线圈接线是否正确无误，高低压电缆符合电气安全规范（3）、合上PK屏后交、直流电源开关；（4）、合上消弧线圈与中性点之间单相隔离开关；（5）、合上微机调谐器电源开关；4、消弧线圈自动调谐装置退出运行操作步骤：（1）、断开微机调谐器电源开关；（2）、拉开消弧线圈与中性点之间单相隔离开关；（3）、断开PK屏后交、直流电源开关；5、一次设备的投运A．资料交接，由安装调试方将所有资料进行移交（包括设备合格证、出厂试验报告、所有钥匙、说明书、讲义、图纸、调试报告等）B。
SC-XHDCZ型调匝式消弧线圈自动跟踪补偿成套装置使用说明书保定双成电力科技有限公司目录一、概述 (1)二、产品特点 (1)三、产品型号说明 (2)四、性能指标 (2)五、工作原理 (2)六、装置总体构成 (4)（一）接地变压器 (5)（二）调匝式消弧线圈 (5)（三）微机控制器 (5)（四）阻尼电阻箱 (9)七、接地选线单元 (9)八、并联中电阻 (10)九、控制器操作说明 (11)十、控制器接线 (21)十一、成套装置选型 (23)十二、成套装置安装 (23)十三、订货须知 (25)十四、产品保修 (25)一、概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66kV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。
（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
我公司所研制生产的SC-XHDCZ调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。
具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。
该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。
XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书思源电气股份有限公司SIEYUAN ELECTRIC CO., LTD.思源电气股份有限公司版权所有。
修订日期：2008.5.5版本号：3.01本公司保留变更说明书的权利。
是本成套装置的两大特点，可内置故障录波功能使您能够直观看到消弧线圈补偿速度、补偿效果，以及补偿电流是否存在谐波，可内置选线使得消弧和选线功能有机配合，准确可靠。
是思源电气股份有限公司拥有的注册商标。
目录欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套 ------------------------------------------ 3 如何使用这本说明书 ------------------------------------------------------------------------------------------------ 4 第一章概述 ----------------------------------------------------------------------------------------------------------- 5 1.1装置用途 ----------------------------------------------------------------------------------------------------------- 5 1.2主要特点 ----------------------------------------------------------------------------------------------------------- 6 1.3技术指标 ----------------------------------------------------------------------------------------------------------- 7 1.4成套装置组成 ----------------------------------------------------------------------------------------------------- 8 第二章工作原理 ----------------------------------------------------------------------------------------------------- 9 2.1产品型号说明 ----------------------------------------------------------------------------------------------------- 9 2.2系统图 ------------------------------------------------------------------------------------------------------------- 10 2.3接地变压器 ------------------------------------------------------------------------------------------------------- 11 2.4调容式消弧线圈 ------------------------------------------------------------------------------------------------- 12 2.5自动调谐及选线控制器 ---------------------------------------------------------------------------------------- 13 2.6阻尼电阻 ---------------------------------------------------------------------------------------------------------- 14 2.7并联中电阻 ------------------------------------------------------------------------------------------------------- 15 2.8中性点电压互感器 ---------------------------------------------------------------------------------------------- 16 2.9调容柜 ------------------------------------------------------------------------------------------------------------- 16 2.10控制屏 ----------------------------------------------------------------------------------------------------------- 17 2.11隔离开关--------------------------------------------------------------------------------------------------------- 17 第三章操作说明 ---------------------------------------------------------------------------------------------------- 18 3.1面板布置 ---------------------------------------------------------------------------------------------------------- 18 3.2操作说明 ---------------------------------------------------------------------------------------------------------- 18 3.2.1菜单结构-------------------------------------------------------------------------------------------------------- 18 3.2.2菜单项说明----------------------------------------------------------------------------------------------------- 19 3.2.3报警提示-------------------------------------------------------------------------------------------------------- 25 3.2.4 故障录波 ------------------------------------------------------------------------------------------------------- 25 第四章运行维护注意事项 ------------------------------------------------------------------------------------- 26 4.1总则 ---------------------------------------------------------------------------------------------------------------- 26 4.2正常运行时注意事项 ------------------------------------------------------------------------------------------- 26 4.3系统单相接地时注意事项 ------------------------------------------------------------------------------------- 29 4.4装置异常时注意事项 ------------------------------------------------------------------------------------------- 29 4.5维护注意事项 ---------------------------------------------------------------------------------------------------- 30 服务承诺 -------------------------------------------------------------------------------------------------------------- 31XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书订货须知 -------------------------------------------------------------------------------------------------------------- 32 联系方式 -------------------------------------------------------------------------------------------------------------- 33 附录1 电容电流估算 --------------------------------------------------------------------------------------------- 34 附录2 部分油浸式消弧线圈的技术数据 --------------------------------------------------------------------- 36 附录3 部分干式消弧线圈的技术数据 ------------------------------------------------------------------------ 38 附录4 部分油浸式接地变压器的技术数据 ------------------------------------------------------------------ 40 附录5 部分干式接地变压器的技术数据 --------------------------------------------------------------------- 42 附录6 并联中电阻箱参考尺寸 --------------------------------------------------------------------------------- 44 附录7 组合柜尺寸 ------------------------------------------------------------------------------------------------ 45欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套思源电气股份有限公司在总结XHK系列消弧线圈自动调谐成套装置多年运行经验的基础上，采纳广大用户的意见，开发研制了XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置。

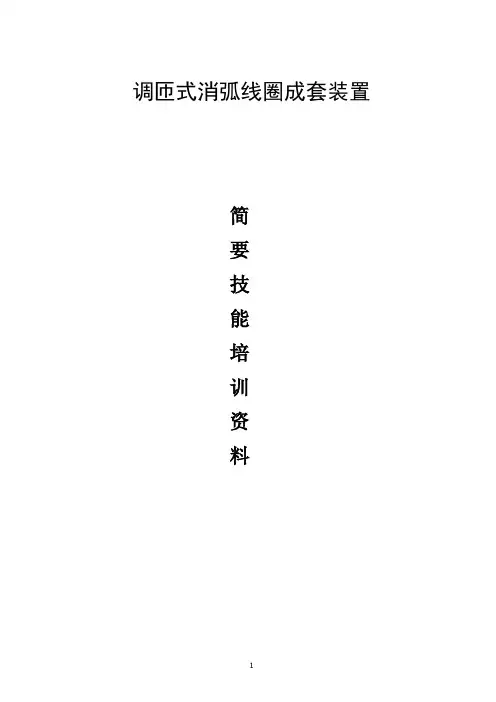

调匝式消弧线圈成套装置简要技能培训资料培训资料内容一、消弧线圈及接地变的基本参数二、线圈成套装置常识资料三、现场安装调试相关四、现场常见问题解决五、消弧线圈现场投运的操作规程及日常维护六、关于控制屏控制器的操作一、消弧线圈及接地变的基本参数1、消弧线圈的作用;电容电流的危害:（一）电容电流对供电系统的危害：1）、当配电网发生单相接地时，当容电流一旦过大（超过10A），接地点电弧不能自灭，就会迅速发展为相间短路，造成停电或损坏设备的事故，引起统一线路跳闸，因小动物造成单相接地而引起相间故障造成的停电事故也时有发生，使供电中断。
2）、当出现间歇性电弧接地时，产生弧光接地过电压，这种过电压可达相电压的3～5倍或更高，它遍布于整个电网中，并且持续时间长，可达几个小时，产生的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，击穿电网中的绝缘薄弱环节，而且对整个电网绝缘都有很大的危害。
3）、配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
4）、造成接地点热破坏及接地网电压升高：单相接地电容电流过大，使接地点热效应增大，对电缆等设备造成热破坏，该电流流入接地网后由于接地电阻的原因，使整个接地网电压升高，危害人身安全。
5）、当有人误触带电部位时，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。
6）、配电网对地电容电流增大后，对架空线路来说，树线矛盾比较突出，尤其是雷雨季节，因单相接地引起的短路跳闸事故占很大比例。
7）、交流杂散电流危害：电容电流流入大地后，在大地中形成杂散电流，该电流可能产生火花，引燃瓦斯煤尘爆炸等，可能造成雷管先期放炮，并且腐蚀水管，气管等。
接地电弧引起瓦斯煤尘爆炸。
在国家煤矿安全操作规程中也规定了矿井高压电网单相接地电流超过20A时，必须采取措施以限制接地电流。
（二）消弧线圈的作用：当系统出现单相接地时，可通过消弧线圈对大地产生一个电感电流，感性电流是由系统流向大地，其电位呈感性为“-”。
WXHK系列自动调谐及接地选线消弧线圈成套装置使用说明书资料解读目录第一章自动调谐及接地选线消弧线圈成套装置 (1)一、概述 (1)二、成套装置应用范围 (1)三、成套装置技术参数 (1)四、成套装置的构成 (2)五、型号含义 (5)六、产品特点 (6)第二章自动调谐及接地选线控制器 (7)一、概述 (7)二、控制器的主要作用 (7)三、测量及选线原理 (7)四、组成 (8)五、主要技术性能指标 (8)六、正常使用环境 (8)七、电气原理 (9)八、控制器主要功能 (9)九、控制器操作方法 (11)第三章成套装置安装及调试大纲 (16)第四章成套装置运行维护注意事项 (21)第五章成套装置的选型及订货须知 (24)第六章服务承诺 (25)附录电容电流估算 (26)第一章自动调谐及接地选线消弧线圈成套装置一、概述电力系统中性点接地是防止系统运行事故的一项重要应用技术，目前常用的方式有直接接地、经低电阻接地、经低电抗接地、经消弧线圈接地等多种方式。
随着电力系统的规模越来越大，特别是电缆在配电网中的大量使用，系统电容电流大幅度增长，在这种情况下发生单相接地故障时，接地电容电流在故障点形成的电弧不能自行熄灭，同时，间歇电弧产生的过电压往往又使事故扩大，显著降低了电力系统的运行可靠性。
此时如果采用中性点经消弧线圈接地方式，将能够较好地解决这一问题。
因此，电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3-10kV 架空线路构成的系统和所有35，66kV电网当单相接地故障电流大于10A时，中性点应装设消弧线圈；3-10kV电缆线路构成的系统，单相接地故障电流大于30A时，中性点应装设消弧线圈。
中性点经消弧线圈接地也称为谐振接地，它利用消弧线圈产生的感性电流抵消单相短路时的容性电弧电流，从而自动消除电网的瞬间单相接地故障，而对于永久单相接地故障，因为电弧能够及时熄灭，从而避免了事故扩大。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
TK型自动补偿消弧线圈成套装置 安装使用说明书 编号： 0TK.466.8151
山东泰开电力电子有限公司 2014年 6月 山东泰开 电力电子有限公司
安装使用说明书 0TK.466.8151
TK型自动补偿消弧线圈成套装 第 1 页 共 16
页
置 目 录
一、产品概述 二、原理简介 三、装置特点与主要技术指标 3.1 装置特点 3.2 主要技术指标
四、成套装置的组成结构及配置 4.1 型号说明 4.2 接地变压器
4.3 可调消弧线圈 4.4 阻尼电阻箱 4.5 自动调谐控制器 4.6 控制屏
4.7 零序电流互感器
五、人机界面操作 5.1 功能键操作说明 5.2 人机界面及主菜单界面 5.2.1 人机界面 5.2.2 主菜单界面描述
六、现场安装与调试 6.1 现场安装
6.2 现场调试
七、装置定检维护及问题处理 7.1 定检维护项目
八、包装以及运输 8.1 包装 8.2 运输
资料来源 编 制 校 核 标准化 提出部门 审 定 标 记 处 数 更改文件号 签 字 日 期 消弧线圈工程 批 准 shu 部 安装使用说明书 0TK.466.8151 TK型自动补偿消弧线圈成套装置 第 2 页 共 16 页
一、产品概述 电力系统的中性点接地方式是一个综合性的技术问题， 它与系统的供电可靠性、 人身安全、设备安全、 绝缘水
平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。国内外中压电网的运行经验表明，谐振接 地即中性点经消弧线圈接地方式在供电可靠性、 人身安全、 设备安全和通信干扰方面， 具有很好的运行特性。 为此，
我国电力规程 DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》和 GB50169-92《电气装置安装工程接地装
置施工及验收规范》规定： 3～ 66kV 系统的单相接地故障电容电流超过 10A 时，中性点应采用消弧线圈接地方式。
TK 型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可 靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
