自动变速器检测项目2014

自动变速箱性能检查、测试及故障诊断与排除自动变速箱性能检查、测试及故障诊断与排除自动变速箱的性能检查对于有故障的自动变速器应先进行性能检验，以确认其故障范围，为进一步分解修理自动变速器提供依据。

自动变速器在修理完毕后，也应进行全面的性能检验，以保证自动变速器的各项性能指标达到标准要求。

一、发动机怠速的检查发动机怠速不正常，特别是怠速过高，会使自动变速器工作不正常，出现入档冲击等故障。

因此在对自动变速器作进一步的检查之前应先检查发动机的怠速是否正常。

二．操纵手柄位置和节气门拉索的检查操纵手柄或节气门拉索安装或调整不当会影响自动变速器的正常工作，因此在对自动变速器作进一步的检查之前，应先检查操纵手柄和节气门拉索的位置。

如有异常，应予以调整。

1、节气门拉索检查：液控自动变速箱，拉索紧，换档点高。

2、档位开关检查：空挡开关三、漏油检查四、电磁阀测试自动变速箱的道路试验道路试验目的：检查其工作性能，检验修理质量。

（道路试验是诊断分析自动变速器故障的最有效手段之一）道路试验内容：检查换档车速、换档质量及检查换档执行元件有无打滑。

道路试验的方法：1、准备工作：达到正常工作温度。

车况正常（发动机、制动、方向），ATF正常。

切勿在行驶中换入P档或R档。

2．升档检查（换档品质检查）入D档，踩油门踏板（保持在1／2开度左右），起步加速，检查自动变速器的升档情况（在升档时发动机会有瞬时的转速下降，同时车身有轻微的闯动感）。

1-2-3-4档3．升档车速的检查（换档规律检查）入D档，踩油门（并使节气门保持在某一固定开度），起步并加速，记下升档车速。

（一般在节气门开度保持在1／2时，由1档升至2档的车速为25-35km ／h，由2档升至3档的车速为55-70km／h，由3档升至4档的车速为90-120km ／h）。

节气门开度不同，升档车速不同。

而且不同车型的自动变速器各档位传动比的大小都不同，其升档车速也不完全一样。

如何判断升档过快、过慢？升档过快（过早）：若汽车行驶中加速无力，升档车速明显低于上述范围。

自动变速器基本检查摘要：汽车变速器是汽车中的精密部件之一，而自动变速器则更加精密。

变速器的好坏直接影响汽车的性能及行驶安全。

我们的使用和调整不当就可以造成自动变速器的故障率。

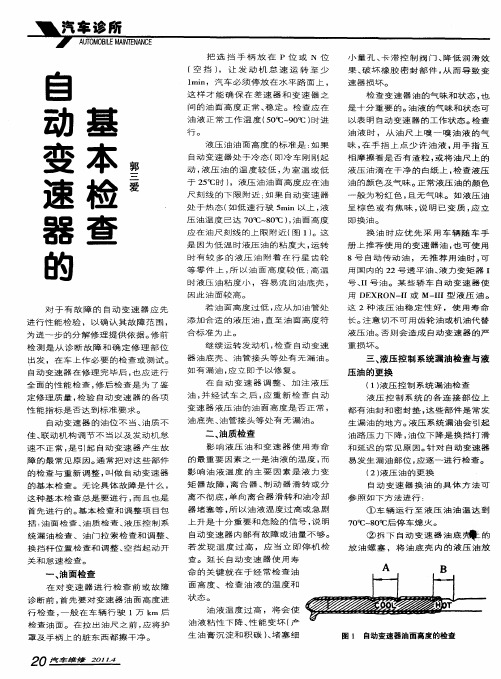

本文向大家介绍自动变速器的基本检查方法，以供大家参考。

关键词：自动变速器检查调整更换自动变速器在维修之前做基本检查和性能测试是至关重要的。

基本检查和性能测试是确认变速器故障范围，为进一步的修理提供重要依据，这将在一定程度上避免变速器被误修。

众所周知，对于自动变速器内部来说，分解的次数越多，，损坏的几率越高。

而且变速器内部结构精密，各部件配合要求高，分解次数多，出错几率也就越高，因此应尽量避免分解变速器内部或尽量重复、多次的分解。

自动变速器的油为不当、油质不佳、联动机构调节不当，以及发动机怠速调整不当等，是引起自动变速器产生故障的最常见原因。

通常把对这些部件的检查与重新调整，叫做自动变速器的基本检查。

无论变速器显现出来的是什么样的具体故障，基本检测总是必要的，而且也是首先进行的。

基本检查和调整包括：油面检查、油质检查、泄漏检查、气门拉索变速检查和调整、变速杆位置检查和调整、空档起动开关和发动机怠速检查等。

1.油面检查油面检查在液压控制系统中已经有初步介绍，在此不重复。

延长自动变速使用寿命的关键就在于经常检查油面、检查油液的温度和质量。

2.油质检查（1）检查目的更据统计数字，美国90%以上自动变速器进行维修，都是因为自动变速器没有换油引起的，ATF（自动变速器油器）在变速器正常工作温度下一般能行驶约4万km或者24个月。

影响油液品质的最重要因素是油液的温度，而影响油液温度的主要因素是ATF使用不当，液力变矩器产生热量过大，执行元件打滑或分离不彻底，冷却器堵塞或者冷却效果不好等。

所以油液温度过高或急剧上升是十分重要和危险信号，这说明自动变速器已经存在故障或油量不足了。

若发现温度过高，应当立即停车检查。

油液温度过高将会使粘性下降、性能变坏（产生油泥和积炭）、堵塞细小量孔、卡滞阀门、降低润滑效果、破坏橡胶密封部件等，从而导致变速器损坏。

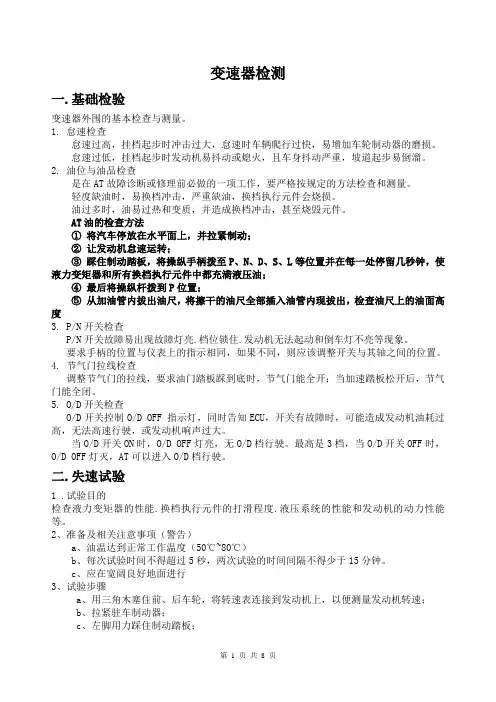

变速器检测一.基础检验变速器外围的基本检查与测量。

1. 怠速检查怠速过高，挂档起步时冲击过大，怠速时车辆爬行过快，易增加车轮制动器的磨损。

怠速过低，挂档起步时发动机易抖动或熄火，且车身抖动严重，坡道起步易倒溜。

2. 油位与油品检查是在AT故障诊断或修理前必做的一项工作，要严格按规定的方法检查和测量。

轻度缺油时，易换档冲击，严重缺油，换档执行元件会烧损。

油过多时，油易过热和变质，并造成换档冲击，甚至烧毁元件。

AT油的检查方法①将汽车停放在水平面上，并拉紧制动；②让发动机怠速运转；③踩住制动踏板，将操纵手柄拨至P、N、D、S、L等位置并在每一处停留几秒钟，使液力变矩器和所有换档执行元件中都充满液压油；④最后将操纵杆拨到P位置；⑤从加油管内拔出油尺，将擦干的油尺全部插入油管内现拔出，检查油尺上的油面高度3. P/N开关检查P/N开关故障易出现故障灯亮.档位锁住.发动机无法起动和倒车灯不亮等现象。

要求手柄的位置与仪表上的指示相同，如果不同，则应该调整开关与其轴之间的位置。

4. 节气门拉线检查调整节气门的拉线，要求油门踏板踩到底时，节气门能全开；当加速踏板松开后，节气门能全闭。

5. O/D开关检查O/D开关控制O/D OFF 指示灯，同时告知ECU，开关有故障时，可能造成发动机油耗过高，无法高速行驶，或发动机响声过大。

当O/D开关ON时，O/D OFF灯亮，无O/D档行驶。

最高是3档，当O/D开关OFF时，O/D OFF灯灭，AT可以进入O/D档行驶。

二.失速试验1 .试验目的检查液力变矩器的性能.换档执行元件的打滑程度.液压系统的性能和发动机的动力性能等。

2、准备及相关注意事项（警告）a、油温达到正常工作温度（50℃~80℃）b、每次试验时间不得超过5秒，两次试验的时间间隔不得少于15分钟。

c、应在宽阔良好地面进行3、试验步骤a、用三角木塞住前、后车轮，将转速表连接到发动机上，以便测量发动机转速；b、拉紧驻车制动器；c、左脚用力踩住制动踏板；d、启动发动机并预热；e、将选档手柄拨到“D”位，右脚迅速将加速踏板踩到底，此时读取失速转速；f、“D”位试验后，再拨到“R”位进行相同方法试验。

简述自动变速器基本检查内容及方法自动变速器是现代汽车中常见的一种变速器类型，其作用是根据车辆的行驶状况和驾驶者的需求，自动调整传动比，实现车辆的高效运行。

然而，由于长时间的使用和磨损，自动变速器可能会出现一些故障。

为了确保汽车的正常运行和安全性，定期对自动变速器进行基本检查是非常重要的。

进行自动变速器的外观检查。

检查变速器外壳是否有裂纹或漏油现象，确保外部密封性良好。

同时，检查变速器连接部分的螺栓是否松动，确保连接紧固可靠。

此外，还需要检查变速器油面是否在正常范围内，避免因油量不足而导致变速器故障。

接下来，进行自动变速器的内部检查。

首先，拆卸变速器油底壳，检查底壳内的沉淀物和金属颗粒，若有异常情况，则需要进一步检查变速器内部零部件的磨损程度。

其次，检查液力变矩器的工作状态，确保其正常工作。

此外，还可以检查变速器的油泵和油嘴，确保其工作正常，避免因润滑不良而引起故障。

在检查过程中，还需要关注变速器的操作系统。

通过连接诊断仪器，可以检查变速器的控制单元是否正常工作，是否有故障码出现。

同时，还可以检查变速器的传感器和电磁阀等部件，确保其正常工作，避免因电子控制系统故障而引起变速器失效。

还需要进行变速器的路试检查。

在道路上进行试驾，检查变速器的换挡是否平顺，换挡时是否有异响或抖动现象。

同时，还需要检查行车中的油温和油压是否在正常范围内，确保变速器的正常工作。

在进行自动变速器的基本检查时，需要注意以下几点。

首先，确保检查过程中的安全性，避免发生意外。

其次，根据汽车制造商的要求和维修手册的指导，进行检查和维护。

最后，及时记录检查结果和发现的问题，为后续的维修和故障排除提供参考依据。

自动变速器的基本检查包括外观检查、内部检查、操作系统检查和路试检查。

通过定期进行基本检查，可以及时发现和解决变速器的故障，确保汽车的正常运行和驾驶安全。

同时，也可以延长变速器的使用寿命，提高汽车的经济性和可靠性。

因此，对于每一位汽车车主来说，掌握自动变速器的基本检查方法是非常重要的。

第三章自动变速器的基本检查与试验第一节基本检查一、节气门与换档拉索检查节气门拉索的检查与调整节气门开度影响着自动变速器的换档时间，发动机熄火后，节气门应全闭，当加速踏板踩到底时，节气门应全开。

节气门拉索的索芯不应松弛，索套端和索芯上限位杆之间的距离应在0 mm～1 mm之间。

检查与调整方法如下：1)推动加速踏板连杆，检查节气门是否全开，如果节气门不能全开，则应该调整加速踏板连杆。

2)将加速踏板踩到底，将调整螺母拧松。

3)调整节气门拉索，拧动调整螺母，使索套端和索芯上限位杆之间的距离为0 mm～1 mm。

4)拧紧调整螺母，重新检查调整情况。

二、自动变速器的液位检查1.自动变速器油面高度检查在做任何自动变速器检测或故障诊断前，要首先进行油面高度检查。

其方法如下：①将汽车停放在水平地面上，并拉紧手制动，让发动机怠速运转(至少1 min)。

②踩住制动踏板，将换档操纵手柄拨至倒档(R位)、前进档(D位)、前进低档(S、L或2、1位)等位置，并在每个档位上停留数秒，使液力变矩器和所有换档执行元件中都充满自动变速器油。

最后将操纵手柄拨至停车档(P位)位置。

③从加油管内拔出油尺，擦净后插入加油管内再拔出，检查油尺上的油面高度。

如果自动变速器处于冷态(即冷车刚刚起动，自动变速器油的温度较低，为室温或低于25 ℃)，油面高度应在油尺刻线的下限附近；如果自动变速器处于热态(如低速行驶5 min以上，自动变速器油温度已达70 ℃～80 ℃)，油面高度应在油尺刻线的上限附近。

若油面过低，应向加油管中补充自动变速器油，直至油面高度符合标准为止。

继续运转发动机，检查自动变速器油底壳、油管接头等处有无漏油。

如有漏油，应立即予以修复。

2.自动变速器油品质检查自动变速器油的状态是自动变速器工作状态的集中反映，故应经常观察自动变速器油的颜色和气味的变化，并据此判断自动变速器油品质好坏和能否继续使用。

在检查自动变速器油时，从油尺上嗅一嗅油液的气味，用手指蘸少许油液并在手指间互相摩擦看是否有渣粒。

自动变速器基本检查和性能测试对于有故障的自动变速器应先进行性能检验，以确认其故障范围，为进一步的分解修理提供依据。

修前检测是从诊断故障和确定修理部位出发，在车上作必要的检查或测试。

自动变速器在修理完毕后，也应进行全面的性能检查，修后检查是为了鉴定修理质量，检验自动变速器的各项性能指标是否达到标准要求。

（一）自动变速器的基本检查自动变速器的油位不当，油质不佳、联动机构调节不当以及发动机怠速不正常，是引起自动变速器产生故障的最常见原因。

通常把对这些部件的检查与重新调整，叫做自动变速器的基本检查。

无论具体故障是什么，这种基本检查总是要进行，而且也是首先进行的。

基本检查和调整项目包括：油面检查、油质检查、液压控制系统漏油检查、油门拉索检查和调整、换挡杆位置检查和调整、空挡起动开关和怠速检查。

1、油面检查在对变速器进行检查前或故障诊断前，首先要对变速器油面高度进行检查，一般在车辆行驶1万公里后检查油液面。

变速器与差速器有一公用的油池，其间是相通的。

在拉出油尺之前，应将护罩及手柄上的脏东西都擦干净。

把选挡手柄放在P位或N位（空挡），将发动机在怠速时至少运转一分钟，汽车必须停放在水平路面上，这样才能确保在差速器和变速器之间的油面高度正常、稳定。

检查应在油液正常工作温度（50~90）℃，时进行。

自动变速器油面检查的具体方法是：（1）将汽车停放在水平地面上，并拉紧手制动。

（2）让发动机怠速运转一分钟以上。

（3）踩住制动踏板，将操纵手柄拨至倒挡（P）、前进挡（D）、前进低挡（S、L或2、1）等位置，并在每个挡位上停留几秒钟，使液力变矩器和所有换挡执行元件中都充满液压油。

最后将操纵手柄拨至停车挡（P）位置。

（4）从加油管内拔出自动变速器油尺，将擦干净的油尺全部插入加油管后再拔出，检查油尺上的油面高度。

液压油油面高度的标准是：如果自动变速器处于冷态（即冷车刚刚起动，液压油的温度较低，为室温或低于25℃时），液压油油面高度应在油尺刻线的下限附近；如果自动变速器处于热态（如低速行驶5min以上，液压油温度已达70℃～80℃），油面高度应在油尺刻线的上限附近（图1）。

自动变速器维修检验一般性检查与调整木节主要介绍的内容有：本节主要介绍的内容有：• • • •发动机怠速的检查液压油品质和油而高度的检查自动变速器液压油的更换操纵手柄位置和节气门拉索的检查一、发动机怠速的检查发动机怠速不正常，特别是怠速过高，会使自动变速器工作不正常，出现换挡冲击等故障。

因此在对自动变速器作进一步的检查之前应先检查发动机的怠速是否正常。

检查怠速时应将自动变速器操纵手柄置于停车挡（P）或空挡（N）位置。

通常装有自动变速器的汽车发动机怠速为750「/rnin。

如怠速过高或过低均应予以调整。

二、液压油品质和油而高度的检查自动变速器油而高度的检查方法是：（2）将汽车停放在水平地而上，并拉紧手制动，如图9-lao （2）让发动机怠速运转。

（3）踩住制动踏板，将操纵手柄拨至倒挡（P）、前进挡（D）、前进低挡（S、L或2、2）等位置，并在每个挡位上停留几秒钟，使液力变矩器和所有换挡执行元件中都充满液压油。

最后将操纵手柄拨至停车挡（P）位置，如图9-lb. Co （4）从加油管内拔出自动变速器油尺，将擦干净的油尺全部插入加油管后再拔出，检查油尺上的油面高度，如图9-ldo三、自动变速器液压油的更换自动变速器的换油方法如下：（1）行驶车辆，使自动变速器达到正常工作温度（油温7080C0）,后停车熄火。

（2）拆下自动变速器油底壳上的放油螺塞，将油底壳内的液压油放净。

（3）拆下油底壳，将油底壳清洗干净。

（4）拆下自动变速器液压油散热器油管接头，用压缩空气将散热器内的残余液压油吹出再装好油管接头。

（5）装好油底壳和放油螺塞。

（6）从自动变速器加油管中加入规定牌号的液压油。

（7）起动发动机，检查自动变速器油面高度。

（8）让汽车行驶至发动机和自动变速器达到正常工作温度，再次检查油而高度是否在油尺刻线的上限附近。

（9）如果不慎将液压油加入过多，使油面高于规定的高度，切不可凑合使用。

四、操纵手柄位置和节气门拉索的检查1•节气门拉索的调整节气门拉索的调整方法是：（2）踩下油门踏板，让节气门全开，如图9- 2ao （2）检查固定在节气门体支架上的节气门拉索端头的橡胶防尘套和拉索上的限位块之间的距离。

自动变速器故障诊断实验内容
自动变速器故障诊断实验内容主要包括以下几个方面：
1. 基本检查：检查自动变速器的油质、油面高度、节气门位置、选档机构等是否正常。

2. 发动机怠速检查：发动机热机后，挂入P或N挡，关闭空调，检查怠速
转速是否在规定的范围内。

怠速过低或过高都可能导致换挡时车身振动或发动机熄火。

3. 节气门阀拉线的检测：检查节气门阀拉线是否连接良好，节气门开度信号是否准确反映到自动变速器内部。

4. 选档机构的检测：观察选档机构传动杆件是否变形或有干涉，各连接处是否固定良好等。

将选档手柄分别挂入每一个档位，判断选档机构的工作是否正常。

5. P/N挡启动开关检查：检查发动机是否只在变速器选档手柄处于“N”或“P”位时方可起动，以及倒车灯是否仅在选档手柄处于“R”位时才接通。

6. P/N挡性能试验：挂入P挡，松开制动，应不能推动车辆；挂入N挡，
松开制动，应能推动车辆。

7. 换挡杆位置检查：将变速杆从P位置依次逐个拨到其他位置，检查变速
杆拨动是否平顺，判断变速杆的定位感觉和能否到达正确的位置。

8. 故障诊断与排除：通过以上检查，找出故障所在，并采取相应的措施进行修复或更换部件，以恢复自动变速器的正常功能。

以上内容仅供参考，不同车型的自动变速器可能存在差异，具体操作应以车型为准。

如果在进行故障诊断时遇到困难，建议寻求专业维修人员的帮助。
