第二章自动变速器的检测与维修.ppt

蓄压器检查
• 彻底清洗所有零件并用压缩空气吹干 • 吹清所有通道 • 检查蓄压器作动是否平顺，若不平顺，更换整个外壳/阀体总成
单向离合器检查
• 检查各个零件，齿轮是否磨损或刮伤，轴承是否受损，单向离合 器是否受损。
• 零件组合后，确认两转动方向是否工作正常。
失速试验
施加发动机最大扭矩时液力变扭器允许的发动机最大转速。注意： 在制动器的作用下，涡轮停止运转，当所有部件随后静止后，各个档位 上的发动机转速应当是相同的。因此，如果某一特定位置出现相对较高 的转速，则很可能是因为此时工作的档位离合器正在打滑。 当用户反映出现下列任何症状时，应进行失速转速检测：
路试升档标准数值
升档
节气门开度 速度 1档升2档 2档升3档 3档升4档 锁定接通
节气门位置传 感器电压:
0.9 V
km/h
15 - 17
33 - 37
48 - 54 75 - 79
节气门位置传 感器电压:
2.2m/h
41 - 45 58 - 64
• 检查下述位置时是否异常噪音和离合器滑脱。 (1档)位置 a) 从停车状态以节气门全开方式开始加速，检查是否有异常噪音或离合器
滑脱。 b) 变速杆在此位置时不应升档。
(2档)位置 a)从停车状态以节气门全开方式开始加速，检查是否有异常噪音或离合器
滑脱。 b)换档杆在此位置时不应升档和降档。
(倒档)位置 从停车状态以节气门全开方式开始加速，检查是否有异常噪音或离合器滑
说明: 节气门位置传感器的电压表示节气门的开度。 - 1 从中央控制台助手席侧拉起地毯，露出PCM。 - 2 使用数字万用表检测PCM C27(+)端子和B20(-)或B22(-)端子之间的电压

授课主要内容或板书设计课堂教学安排教学过程教学主要内容和步骤回顾并引入引导提问式PPT展示教师结合图片讲解学生分组找出各部分元件一、引入新课讨论: 电动车是怎样控制整个车子的路况的？玩玩具赛车时, 你们是怎样控制它的呢？二、教授新课1.自动变速器电子控制部分的基本组成电子控制系统由传感器、执行器及电子控制单元等组成。

传感器部分主要包括节气门位置传感器、车速传感器、发动机转速传感器、输入轴转速传感器、冷却水温传感器、ATF油温传感器、空挡起动开关、强制降档开关、制动灯开关、模式选择开关、OD开关等。

执行器部分主要包括各种电磁阀和故障指示灯等ECU主要完成换挡控制、锁止离合器控制、油温控制、故障诊断和失效保护等功能。

利用PPT, 在观察中思考之间的区别自动变速器的基本工作原理电子控制单元根据传感器检测所得节气门开度、车速、油温等运转参数, 以及各种控制开关送来的当前状态信号, 经运算比较和分析后按设定的程序, 向各个执行器发出指令, 以操纵阀板总成中各种控制阀的工作, 从而最终实现对自动变速器的控制。

对于液控自动变速器, 自动换挡主要是取决于节气门油压和速控油压, 也就是发动机负荷和车速的情况。

对于电控自动变速器, 与上述类型类似, 就是主要取决于发动机负荷和车速, 只不过是采用节气门位置传感器和车速传感器来感知发动机负荷和车速的情况, 并将这两个信号发送给自动变速器ECU, ECU根据存储器中的换挡程序决定升档或者降挡, 然后再给换挡电磁阀发出控制信号, 换至相应档位。

自动变速器的换挡等控制还要取决于冷却水温、ATF油温等信号。

如果水温、油温过低, 自动变速器不会升挡。

如果自动变速器在工作过程中, 满足了锁住离合器的工作情况, 自动变速器ECU就会给锁止离合器电磁阀（TCC——一般称为3#电磁阀）通电, 切换油路使锁止离合器工作。

在换挡过程中, 为了防止换挡冲击, 自动变速器还会通过4#电磁阀控制换挡油路。

汽车自动变速器的故障检测与维修汽车的生产水平在不断提升，汽车的各个零部件也变得越优质。

在汽车的制造过程当中，汽车生产商广泛使用自动变速器。

使用自动变速器能够有效地减轻驾驶员的负担，这样驾驶员疲劳驾驶的情况就会减少，交通事故的发展概率也大幅度降低。

自动变速器和传统的变速器比较起来，自动变速器的结构更为复杂，控制的原理也相对复杂。

汽车在出现自动变速器故障之后，汽车一般很难正常运转。

自动变速器在出现故障之后，汽车维修人员需要进行针对性的检测和维修。

本文将着重探讨常见的自动变速器故障，并对应地探讨它们的处理方法。

汽车自动变速器概念汽车自动变速器指的是由车载控制系统控制汽车进行档位的转换。

目前在汽车市场上面存在着多种动力的自动变速器，比较常见的是：液压型、电控型、双离合器型等。

目前比较广泛使用的是液压型，在汽车用户中说起自动变速器，人们想到的都是液压变速器。

这种变速器是由几个部分组成，分别是液压系统、齿轮等。

这种变速器主要是通过齿轮的不同方式组合来实现档位的转换。

在这种变速器中，最为重要得到部分就是液力变扭器，这个部分主要是实现离合和传递扭矩；而齿轮的作用是速度的调节。

汽车行驶的过程当中，改变转速比，但是动力的传递一直继续，所以档位转换在这个过程当中就完成了。

自动变速器故障检测流程汽车的自动变速器在出现故障之后，维修人员需要先进行一个常规的检查。

常规检查主要涉及了以下的几个方面：检查自动变速器的油位和质量情况；踏板的拉线；气门位置的传感器情况等。

在完成这些基本的检测之后，下一步就是对变速器的故障代码进行检查。

如果是电动控制的变速器，故障代码是通过指示灯来获取的。

接下来通过档位的转换，也就是自动变为手动，检查故障的出现部位，是自动部分还是手动部分，检查自动变速器离合器的磨损情况。

下面是对变速器进行失去速度测试，确认发动机的内部情况。

接下来检查变速器的液压系统，了解内部的泵工作情况。

检查完泵的工作情况，下面就需要检查控制系统的线路情况。

传递，即当带轮变化槽宽时，相应改变驱动带轮与从动带轮上传动带
的接触半径进行变速。 3．电控机械自动变速器AMT：在机械变速器（手动变速器）原有基础 上进行改造，主要改变手动换挡操纵部分。即在总体传动结构不变的 情况下通过加装微机控制的自动操纵系统来实现换挡的自动化。
液力自动变速器图
机械无级自动变速器图
以防漏油。
6．不要用金属榔头在零件表面直接敲打，以防打毛或撕裂。 点击观看视频：普通桑塔纳汽车四挡变速器的拆卸.wav
点击观看视频：普通桑塔纳汽车四挡变速器的安装.wav
2-3 变速器
二、变速器主要零件的检修
1．变速器壳体的检修
1）壳体变形 壳体变形主要是变速器壳体与盖结合的平面发生翘曲，可采用刀形 尺检验方法，检查结合面平面度，如超出允许范围，可用铲、挫、 磨等方法予以修平。
2-3 变速器
2）拉威娜式齿轮传动机构的结构特点是：两排行星齿轮组共用一
个齿圈和行星齿轮架。
2-3 变速器
3．换挡执行器
能对这些基本元件进行锁止或连接的机构称为换挡执行机构。行星齿轮 变速器的换挡执行机构包括换挡离合器、换挡制动器和单向离合器。
1）换挡离合器：作用是将变速器的输入轴和行星齿轮系的某个元件连
2-3 变速器
2．锁止离合器
在变矩器中安装锁止离合器的作用是：当汽车达到规定车速时，将 泵轮与涡轮刚性联接，以减少液力损失，可提高汽车经济性能。
锁止离合器工作原理（脱开）图 请点击图片观看该图片对应的教学动画
锁止离合器工作原理（结合）图 请点击图片观看该图片对应的教学动画
2-3 变速器
3．单向离合器
2-3 变速器
三、远距离操纵机构
请点击图片观看该图片对应的教学动画

汽车自动变速器的故障检测与维修汽车自动变速器是一种通过使用复杂的液压系统来控制车辆换挡的技术，与手动变速器不同，自动变速器可以更轻松地进行加、减速操作，并提供更加舒适的驾驶体验。

但是，由于其复杂的结构和工作原理，自动变速器也非常容易出现故障，需要及时进行检测和维修。

本文将介绍汽车自动变速器的故障检测和维修流程。

一、自动变速器故障诊断1. 检查变速器油液位自动变速器的油液是变速器工作的关键因素，如果油液过少或过多都会导致变速器出现问题。

因此，在检查变速器问题之前，首先需要检查变速器油液位。

如果油液位过低，需要及时添加正确的油液，如果油液过多，需要将多余的油液排出。

2. 检查变速器油液颜色和质量油液的颜色和质量可以反映变速器的工作状态。

如果油液颜色变黑或呈现烧焦的味道，那么很有可能变速器内部出现了问题。

此时需要更换变速器油，以及检查变速器内部是否存在堵塞或磨损的问题。

3. 检测变速器油压当变速器工作时，油液将会被泵入液压系统中，通常需要达到一定的压力。

如果变速器油压不足，那么极有可能是液压系统中的问题。

此时需要检查油泵、阀门、油管等部件是否存在故障或损坏。

4. 检查变速器齿轮当变速器发生故障时，齿轮通常会先出现问题。

因此，在诊断变速器故障时，需要检查变速器齿轮是否存在磨损或损坏的情况。

此时，需要拆开变速器进行详细的检查。

5. 检查变速器传动带变速器传动带是连接变速器和发动机的关键部件。

如果传动带出现松动、掉落或磨损，那么会导致变速器不能正常工作。

因此，在检测变速器故障时，需要检查传动带的状态以确定是否需要更换传动带。

6. 检查变速器控制模块自动变速器的工作需要通过控制模块来实现。

如果控制模块存在故障，那么变速器不能正常工作。

因此，在检测变速器故障时，需要先检查控制模块，确定是否需要更换或修复。

二、自动变速器维修1. 更换变速器油变速器油是变速器工作的关键因素。

如果油液颜色变黑或质量不佳，那么需要更换油液。

第二章 液力耦合器与液力变矩器
2-1 液力耦合器 2-2 液力变矩器
2-1 液力耦合器
学习目标 1.掌握液力耦合器的组成和结构。 2.了解液力耦合器的工作原理。
2 第二章 液力耦合器与液力变矩器
2-1 液力耦合器
液力变矩器的前身是液力耦合器。液力耦合器曾应用于早期的汽车 半自动变速器及自动 变速器中。液力耦合器又被称为液力飞轮，它的作 用类似于手动变速器中的机械离合器。
实车上与发动机和 变速器的安装关系 如图2-2-1所示。
12 第 二 章 液 力 耦 合 器 与 液 力 变 矩 器
2-2 液力变矩器
2.液力变矩器的安装位置 液力变矩器安装在发动机飞轮上，其与发动机的连接如图2-2-2 所
示 ,与变速器的连接如图2-2-3 所示。
13 第 二 章 液 力 耦 合 器 与 液 力 变 矩 器
2-2 液力变矩器
1.液力变矩器的检测 （1）单向离合器的检查方法。如图2-2-15所示。
30 第 二 章 液 力 耦 合 器 与 液 力 变 矩 器
2-2 液力变矩器
1.液力变矩器的检测 （2）测量挠性板与变矩 器轴套的端面跳动量。检 查操作方式如图2-2 -16 所示。
31 第 二 章 液 力 耦 合 器 与 液 力 变 矩 器
9 第二章 液力耦合器与液力变矩器
2-2 液力变矩器
一、液力变矩器的作用及安装位置 二、液力变矩器的组成和结构 三、液力变矩器的工作原理 四、液力变矩器的运动 五、锁止离合器 六、液力变矩器的检修
10 第 二 章 液 力 耦 合 器 与 液 力 变 矩 器
2-2 液力变矩器
一、液力变矩器的作用及安装位置
4 第二章 液力耦合器与液力变矩器

2）控制TCC的脱离 3）下坡提前降档 4）少数车型根据制动的频率实 现模糊逻辑控制
2021/10/10
41
2021/10/10
42
➢强迫降档开关
作用：1）降档超车
2）传给A/C的ECU切断A/C 8秒钟
安装位置：1）拉索上
内部
2）踏板处或踏板位置传感器
一般在节气门开度为95%时接通
2021/10/10
2021/10/10
3
多档取代4速变速器
• 5速变速器（5HP-30）－92年 • 6速变速器（6HP-26）－99年 • 7速变速器（722.9）－03年 • 8速变速器（AA80E）—06年
2021/10/10
4
自动变速器分类
➢液压自动变速器 ➢电控自动变速器 ➢有级式机械自动变速器 ➢无级式机械自动变速器 ➢手/自动一体变速器
作用：参与换档品质控制 检测：略 注意：大众奥迪车系若此信号故障，可 能导致换档冲击
2021/10/10
29
➢P/N开关
作用：a. 起动功能
b. 仪表指示灯，倒车指示灯
c. 为TCM提供换档杆位置信号
分类：1）触点式
2）逻辑组合式（新款车型）：一
般应用诊断仪读取数据流，确定其逻辑组
合是否正常
2021/10/10
2021/10/10
53
自动变速器油泵的检修
油 泵 的 分 类
2021/10/10
54
油泵的分解
➢拆卸油泵上的密封环
➢松开泵体连接螺栓，打开油泵 ➢取出齿轮或叶片转子，注意安装方向。
油泵的零件的检测
➢测量内齿轮外圆与壳体之间的间隙、小齿轮 及内齿轮的齿顶与月牙板之间的间隙、小齿轮 及内齿轮端面与泵壳平面的端隙

红色或者黑色 ， 如果出现这种颜色就说 明离合器出现了故障。 因此 ， 拆 卸 自动 变 速器 并进 行 维 修就 显 得非 常必 要 了 。
３ ． ２ ． ２ 判 断 汽 车行 进 过程 中超 速制 动 器 是否 有 问题 ，其 主要 检 查 的根 据 是 汽车 超 速行 驶 的时候 是 否 打 滑 ， 主油 路 的 油压 不 正 常通 常 是 由离 合 器 的摩 擦 片损 坏 所 造成 的 ， 这 时 候故 障 的 排 除就 相对 简 单 了— — 只 要更 换新 的摩 擦 片就 行 了 。 ３ － ３升 档 较慢 名词。 ３ ． ３ ． １检查 汽 车 的 自动 变速 器 。测 量 节气 门传 感 器 的电 阻 。 ２汽车 自动变速器常见故障分析 ３ ． ２ ． ２ 检查 调 速 器 的螺丝 ， 如果 发 现松 动 ， 应 马上修 复 。 ２ ． １汽车 在 刚启 动 的 时候 ，驾 驶 员在 踩 下 踏板 对 汽 车进 行 加速 ３ ＿ ３ ＿ ３检 查 汽 车调 速 器 的油 压 力情 况 。如果 它 处 于一 个 正 常 的 的 时候 ， 车 速 上 升 得 很 慢 而 发 动机 会 达 到 一 个 很 快 的 速 率 ； 驾 驶 汽 工 作 状 态 ， 那么 ， 汽 车 升 档 过 慢 的原 因很 可 能 是 换 挡 阀 门 出 现 了故 车 往 上坡 行 驶 的 时候 ，发 动 机 的 转 速也 会 保 持 在 一 个 很 高 的速 率 障 。更 换 换 挡 阀 门即可 。 ３ ． ４倒 档 “ 消失” 上， 但 是相 应 的 前进 力 度会 变 得 相 当小 。 驾驶员在驾驶汽车的时候 ， 变速器只能保持在 １ 档， 而不 能对 检查 汽 车 的倒 档 油路 的油 压力 ， 这 是 因 为油 压 力 的下 降 通 常是 其进行换挡或者升档。即使汽车保持在一个高度档位 ， 也不能将其 倒档油路 出现故 障引起的。如果油压力没有 问题 ， 那么就应该检查 拆 卸 下 自动 变速 器 。如 果 制动 带 遭 到损 坏 ， 就要 马 上更 换 。 调 整到 超 速 档 。 这 种 故 障造 成 的 原 因是 ： 换 挡 的 开关 遭 到 了损 坏 或 者 有 东 西 阻 检查 对 档位 调换 进 行 控 制 的控 制 杆 ， 如 果损 坏 或 者有 不 当设 置 应该 立 即更 换 或者 调 整 。 塞 了换挡阀门 ，其次是调整和设置气门的方位传感 器的方法不恰 的迹 象 ， 当。 ３ ． ５前 进 挡 “ 消失 ” ２ ． ２刚刚启动汽车的时候 ， 换挡模式有 Ｐ换成 Ｄ， 或者 Ｎ换成 Ｒ 检查 汽 车 的调 档 控制 手 柄 ，对 调 梢 手柄 的位 置进 行 重 点检 查 。 的 时候 ， 车 身 的震 动 幅度 偏 大 ； 汽 车在 路 上 跑 的 时候 ， 转 换 变 速 器 的 假 如 油压 力 在 主油 路 中存 在 过 低 的现 象 ， 那 就应 该 拆 卸 下 自动 变速 档位 的时 候 也 能 明显感 到车 身 的震 动 。 器 并 仔细 检 查 ， 如果 摩擦 片 的损坏 程 度严 重 的话 ， 对 其 进行 更换 。 ２ － ３在 启 动 汽 车 的时候 ， 若档 位 是空 档 ， 则 汽 车不 能进 行 正 常行 ３ ． ６换 挡 冲击 力 过 大 驶， 但在 １ 、 ２ 档 的状态下却可以启动 ； 汽车在路上 时， 把汽车调到空 检查 发 动机 的怠 速 。通 常 情况 下 ， 如 果 调节 压 力 的 汽车 主 油路 挡， 汽 车无 法 正 常运 转 ， 但 是 汽 车 的倒 档又 可 以实 现 。 的 阀门发 生 了故 障 ， 在 怠 速情 况 下 ， 主油 路里 的油压 力 会上 升 。 若 主 ２ ． ４ 汽车 在 行进 过 程 中 ， 驾驶 员 要完 成 升档 的设 置 ， 必 须 先 松开 油 路 压力 在 汽 车调 档 的 时候 出 现上 升 的 情况 ， 则 可 能 是 电磁 阀门 出 加速踏板 ， 并 且 在 升 档 进 行调 整 之后 ， 发 动 机 的转 速 会 维 持 在 一 个 现 了损坏 的情况 ， 应 该 及 时更 换 。 相 对 高 的工 作状 态 ， 汽 车 在 升档 行驶 时的 速度 将 很快 。 ４结 束 语 总 而 言之 ， 现代 汽 车 部 件 的 发展 历程 之 中 ， 汽 车 自动 变 速器 一 ２ ． ５汽 车 在 行进 过 程 中 ， 不能 变换 到三 档 以上 的档 位 ； 要 调 整到 超 速档 也 无 法 实现 ， 即使 让 加速 踏 板 有 几秒 钟 的松 开状 态 再 猛 踩加 直 是 汽车 的一个 关 键 部件 ， 它 的技 术 含 量是 比较 高 的 。了解 自动 变 速 踏板 ， 也 无 法 进行 超 速 档位 的切换 。 速 器 的一 般 故 障 、 明确 发 生 故 障 的原 因以及 掌 握 排 除手 段 ， 是 现在 （ １ ） 这 种 故 障造 成 的 原 因 有 ： 单 向 超越 黧 黑 或 直接 离 合 器 发 生 的驾 驶 员 应该 做 到 的三 个 方 面 ， 有 了这 三方 面 的知 识 ， 相信 故 障 的 了故障； 排除并不 困难。若 自动变速器发生故障 ， 在对汽车上的机械进行拆 （ ２ ）人为 或 事故 地 损坏 了换 挡 开关 ； 卸 检查 之 前 ， 必 须经 过 严格 的分析 和研 究 。 唯 有 如此 ， 在 故 障 的检查 （ ３ ）节气 门出 现 了问题 ； 上 才 能做 到 准确 ， 从 而 才 能更 好地 排 除故 障 。 参 考文 献 （ ４ ）温度 传感 器 出现 了故 障 。 ３ 常 见故 障 的 检修 【 ｌ 】 郭 荣辉 ． 汽 车 自动 变速 器 常 见故 障 的检 测 与 维修 『 Ｊ Ｊ ． 中 国 电 子 商 ２ ０ １ ２ （ １ ４ ） ： ８ ８ — ８ ８ ． 对 于 自动变 速 器产 生 故 障 的 问题 ， 汽 车维 修 工人 应 对 下 面 的 因 务 ， 素进 行 排 查 ： ［ ２ １李 国成 ． 汽 车 自动 变 速 器 常 见 故 障检 测 与 维修 『 Ｊ ］ ．湖 南农 机 ， 第一 ， 检 查 变速 器 的 故 障代 码 ： 自动 变 速 器发 生 故 障 ， 如 果 该变 ２ ０ １ １ ． ３ ８ （ １ ｌ １ ： ｌ １ ５ － １ １ ６ ． 速器 是 用 电力 进 行 控 制 的话 ， 就 需 要 通过 看 故 障 指示 灯 来 获 得 故 障 『 ３ ］ ． Ｙ － ＿ ￣ ｔ － － 超． 浅谈 汽 车 自动 变速 器的 常 见故 障与 维修 『 Ｊ Ｉ ． 硅谷 ， ２ ０ １ ２ ｆ ２ ４ ） ： １ ５ ９． 代码 ， 并排 除 故 障 ； 第二 ， 检 查 自动 变 速 器 的基 础 部 分 ， 包 括 油 面高 度 、 节 气 门 上 的 ［ ４ 】 谢 计红 ， 刘伟涛 ， 余元强等． 汽车 自动变速 器常见故障诊 断与分析 Ｊ ］ ． 十堰 职 业技 术 学 院 学报 ， ２ ０ １ ０ ， ２ ３ ｆ ２ ） ： １ １ ０ — １ １ ２ ． 传感器 、 位于加速踏板上的拉线以及控制档位开关 的连动杆等等。 ｌ 第三 ， 检查手动换挡装置 ， 如此一来 ， 电力控制或者 自动变速器 的 哪一 个 部位 发 生 了故 障就 将 得 到准 确 的判 断结 果 。与此 同时 ， 对 离合器和制动器的磨损情况进行检查。 针对上述故障 ， 具体 问题具体分析 ， 可用如下方法对故 障进行 排 除： ３ ． １升 档 故 障 首 先 检查 自动 变速 器 ，对其 中 的节 气 门传 感 器 进 行重 点 检 查 。 其 次， 检 查 汽 车 的换 挡 部 件 和 车速 传 感器 。如 果 汽 车调 节 速 度 的仪 器 的油压在车速上升得较快的过程 中很低 ， 则可以判断故障为调速

自动变速器的故障诊断与检测在自动变速器的故障诊断过程中，因其结构复杂、型号繁多、技术先进、更新频繁、资料较少、不易拆装、不易换件试车等因素，而显得困难重重、无处下手，也经常出现误诊、误修、故障依旧的情况。

结合多年的实践经验并参考有关书籍、资料，本文将详细地介绍自动变速器各种故障的诊断与维修方法。

一、自动变速器检修注意事项二、自动变速器的检查1、基础检查（1）自动变速器油液(ATF)的检查1)自动变速器油液液面高度的检查①油尺检查法②溢油孔检查法2)油液品质检查①油液颜色、气味的检查②油液杂质检查3)油液泄露部位检查4）自动变速器油(ATF)的更换及周期（2）发动机怠速的检查（3）节气门阀拉线的检查与调整三、几款国产自动变速器的结构特点1、本田车型自动变速器的结构特点（1）本田车型前驱自动变速器的结构特点（2）本田车型前驱自动变速器维修注意事项2、风神蓝鸟RL4F03A型自动变速器(1)结构特点（2）维修注意事项3、富康、雪铁龙、标致AL4型自动变速器4、奥迪V6、坤宝9000系列ZF4HP-18型自动变速器（1）结构特点（2）维修时应注意以下事项5、一汽奥迪A6 01K型自动变速器（1）结构特点（2）维修时应注意以下事项6、大众096、097和098系列自动变速器（1）结构特点（2）维修时应注意以下事项7、大众01M型自动变速器8、北京切诺基AW-4（丰田A-340E）型自动变速器（1）结构特点（2）维修时应注意以下事项9、北京大切诺基42/44RE型自动变速器10、上海通用4T-65E型自动变速器（1）结构特点（2）维修时应注意以下事项四、液压控制系统故障诊断1油泵常见故障的诊断2、控制阀体常见故障的诊断 1）主调压阀一、自动变速器检修注意事项1、装配自动变速器的汽车因故需要拖车时，必须使用牵引车将驱动轮抬起后拖行。

对于装配输出轴驱动的辅助油泵的汽车，可不抬起驱动轮直接拖行，但拖行距离不得超过50Km, 拖行速度不得超过30Km/h。

不同的组合方式，会使单排单级行星齿轮机构实现同向减速、同向增速、反向减速、反向 增速、直接传动、不传递动力等不同的传动结果。
1.1 单排单级行星齿轮机构
1.单排单级行星齿轮机构的变速原理
1）齿圈固定 如图3-2（a）所示，当齿圈固定时，单排单级行星 齿轮机构的运行情况如下。 ① 若太阳轮为主动件，行星架为从动件。此时，单 排单级行星齿轮机构进行同向减速传动。 ② 若行星架为主动件，太阳轮为从动件。此时，单 排单级行星齿轮机构进行同向增速传动。
（b）太阳轮固定
图3-2 单排单级行星齿轮机构在 不同条件下的运行情况
1.1 单排单级行星齿轮机构
1.单排单级行星齿轮机构的变速原理
3）行星架固定 如图3-2（c）所示，当行星架固定时，单排单级行 星齿轮机构的运行情况如下。 ① 若太阳轮为主动件，齿圈为从动件。此时，单排 单级行星齿轮机构进行反向减速传动。 ② 若齿圈为主动件，太阳轮为从动件。此时，单排 单级行星齿轮机构进行反向增速传动。
1.1 单排单级行星齿轮机构
1.单排单级行星齿轮机构的变速原理
综上所述，单排单级行星齿轮机构的运行情况可总结为表3-1。
表3-1 单排单级行齿轮机构的运行情况
1.2 单排双级行星齿轮机构
1.单排双级行星齿轮机构的结构
单排双级行星齿轮机构由太阳轮、齿圈、行星轮和行星架等组成，如图3-3（a）所示。
那么，小张检测的行星齿轮机构在自动变速器中的作用是什么呢？
1.1 单排单级行星齿轮机构
1.单排单级行星齿轮机构的结构
单排单级行星齿轮机构是最简单的行星齿轮机构，如图3-1所示。
（a）结构
（b）实物外形
图3-1 单排单级行星齿轮机构
1.1 单排单级行星齿轮机构

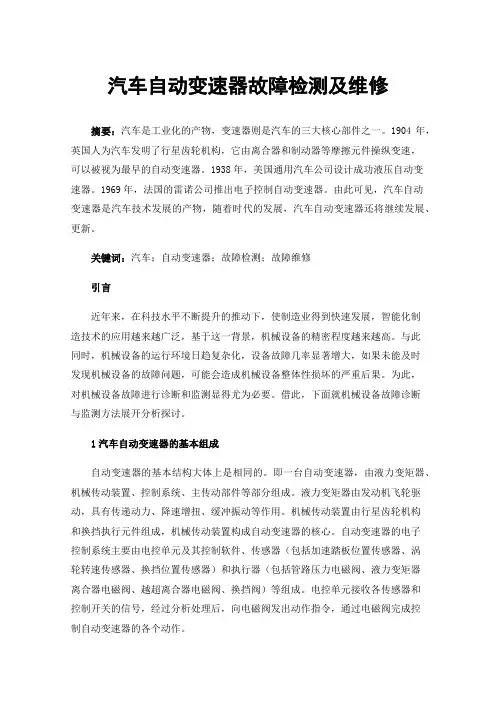

汽车自动变速器故障检测及维修摘要：汽车是工业化的产物，变速器则是汽车的三大核心部件之一。

1904年，英国人为汽车发明了行星齿轮机构，它由离合器和制动器等摩擦元件操纵变速，可以被视为最早的自动变速器。

1938年，美国通用汽车公司设计成功液压自动变速器。

1969年，法国的雷诺公司推出电子控制自动变速器。

由此可见，汽车自动变速器是汽车技术发展的产物，随着时代的发展，汽车自动变速器还将继续发展、更新。

关键词：汽车；自动变速器；故障检测；故障维修引言近年来，在科技水平不断提升的推动下，使制造业得到快速发展，智能化制造技术的应用越来越广泛，基于这一背景，机械设备的精密程度越来越高。

与此同时，机械设备的运行环境日趋复杂化，设备故障几率显著增大，如果未能及时发现机械设备的故障问题，可能会造成机械设备整体性损坏的严重后果。

为此，对机械设备故障进行诊断和监测显得尤为必要。

借此，下面就机械设备故障诊断与监测方法展开分析探讨。

1汽车自动变速器的基本组成自动变速器的基本结构大体上是相同的。

即一台自动变速器，由液力变矩器、机械传动装置、控制系统、主传动部件等部分组成。

液力变矩器由发动机飞轮驱动，具有传递动力、降速增扭、缓冲振动等作用。

机械传动装置由行星齿轮机构和换挡执行元件组成，机械传动装置构成自动变速器的核心。

自动变速器的电子控制系统主要由电控单元及其控制软件、传感器（包括加速踏板位置传感器、涡轮转速传感器、换挡位置传感器）和执行器（包括管路压力电磁阀、液力变矩器离合器电磁阀、越超离合器电磁阀、换挡阀）等组成。

电控单元接收各传感器和控制开关的信号，经过分析处理后，向电磁阀发出动作指令，通过电磁阀完成控制自动变速器的各个动作。

2汽车自动变速器工作原理汽车自动变速器是相对核心的装置，液力自动变速器通过液压变矩器将传统系统与发动机结合在一起，延长发动机的使用寿命，提高发动机的使用效率，变速器使用也更加稳定。

目前，汽车自动变速器主要由齿轮变速器、液力变矩器、控制器与液压供油系统构成，我们经常使用的汽车自动变速器可以分为电子控制和液压控制２种，驾驶者可以利用汽车传感器检测汽车运行状态，利用电信号实现对汽车速度的判断，控制变速器温度，调节发动机转速，采用电子控制技术对油压电磁阀发出指令，转化为液压控制信号，进而实现自动换挡。

自动变速器故障诊断与维修1.常见自动变速器要紧元件介和要紧液压系统原理1) 自动变速器要紧原件介绍自动变速器通常由液力变矩器、行星齿轮变速系统、换挡执行器、液压操纵系统、电子操纵系统五部份组成.。

2) 液压传动系统的组成所谓液压大体回路确实是由有关的液压元件组成用来完成某种特定功能的典型回路。

一些液压设备的液压系统尽管很复杂，但它通常都由一些大体回路组成，因此把握一些大体回路的组成、原理和特点将有助于熟悉分析一个完成的液压系统。

液压系统要紧由：动力元件（油泵）、执行元件（油缸或液压马达）、操纵元件（各类阀）、辅助元件和工作介质等五部份组成。

2. 自动变速器常见故障及维修方式1)自动变速器常规检查项目汽车自动变速器的常规检查项目有：自动变速器油的油面高度检查、油质检查、自动变速器油液泄漏情形检查、发动机骨气门开启情形检查、选档手柄档位检查、自动变速器各操纵开关工作情形检查、发动机怠速转速检查等。

2)汽车自动变速器故障的一样检修程序故障诊断与检测程序：初步检查→故障代码检查→手动换档实验→机械系统实验→液压系统实验→电控系统实验→查对常见故障及缘故分析与排除方式。

①依照故障现象分析，进行故障现象确认。

②若是是电控自动变速器，而且故障指示灯亮，第一进行自我诊断读取故障码，排除故障码所代表的故障。

③进行自动变速器和发动机的常规检查，要紧项目有：a.检查油面高度和油质。

b.检查并调整加速踏板拉线和骨气门位置传感器。

c.检查选档手柄连动杆系。

d.检查空档起动开关及档位开关。

e.检查发动机怠速。

f.检查轮胎气压及传动系其他相关部位。

④进行失速实验,检查发动机和自动变速器内部机械技术状况。

⑤手动换档实验,确信故障是在电控部份仍是在自动变速器内部。

⑥进行时滞实验，检查日动变速器的聚散器、制动器的磨损情形。

⑦电子操纵系统自我诊断和组件及线路检测。

⑧油压测试，检查油泵、调压阀、调速器油压和油路压力。

⑨进行道路实验，检查自动换档点、有无异样噪声、振动、打滑和发动机的制动作用等。

电子控制自动变速器的检测与维修摘要：针对本文中自动变速器故障现象，通过对电子控制自动变速器的结构、工作原理及工作过程进行分析，找到其故障产生的原因，并利用维修手册去解决其故障。

关键词：汽车电控自动变速器故障检修目前，电控自动变速器在汽车上的应用越来越广泛，与全液压控制自动变速器相比，电控自动变速器是在全液压控制自动变速器的基础上增加了一套电子控制系统。

因此，在进行电控自动变速器的维修过程中，既要有全液压自动变速器的基础，也要具备电子控制方面的知识，才能有效地检修电子控制自动变速器。

1 故障现象一辆丰田大霸王装备了a46de电控自动变速器，故障现象是自动变速器无超速档（第一故障），且从低速向中速过度的过程中，出现了行车无力和手动变速器脱档那样的故障，在爬坡时尤为明显。

由低速向中速转变较为困难，而过渡到中速之后又回复正常，高速也正常（第二故障）。

但故障检测灯“o/d off”不亮，无故障码。

2 电控自动变速器的结构原理介绍丰田大霸王电控自动变速器有四个前进档，主要由液力变矩器、离合器、制动器、行星齿轮装置、液压控制系统和电子控制系统组成。

其中，液力变扭器是自动变速器最具特点的部件，它由泵轮、涡轮和导轮等构件组成，它直接输入发动机动力，并传递扭矩，同时具有离合作用。

由于液力变矩器自动变速变矩范围不够大，因此在涡轮后面再串联几排行星齿轮来提高效率，液压操纵系统会随发动机工作的变化而自行操纵行星齿轮，从而实现自动变速变矩。

辅助机构自动换档不能满足行驶上的多种需要，例如停车、后退等，所以还设有干预装置(即手动拨杆)，标志p(停车档)、r(倒档)、n(空档)、d(前进档)，另在前进位中还设有“2”和“1”的附加档位，用以起步或上斜坡之用。

由于将其变速区域分成若干个变速比区段，只有在规定的变速区段内才是无级的，因此自动变速器实际上是一种介于有级和无级之间的自动变速器。

其行星齿轮装置如图1所示，部件构造如图2所示，各档位元件动作如表1所示。

自动变速器典型故障的诊断与排除汽车自动变速器在利用中，随着技术状况的下降会显现一系列故障，常见的故障会通过必然的现象特点表现出来，不同车型由于结构上有所不同，其故障缘故会有所不同，但故障产生的常见缘故和诊断排除方式是大体相同的。

一、汽车不能行驶故障的诊断1、故障现象（1）不管操纵手柄位于倒挡、前进挡或前进低挡，汽车都不能行驶；（2）冷车起动后汽车能行驶一小段路程，但热车状态下汽车不能行驶。

2、故障缘故（1）自动变速器油底渗漏，液压油全数漏光。

（2）操纵手柄和手动阀摇臂之间的连杆或拉索松脱，手动阀维持在空挡或停车挡位置。

（3）油泵进油滤网堵塞。

（4）主油路严峻泄漏。

（5）油泵损坏。

3、故障诊断与排除（1）检查自动变速器内有无液压油。

其方式是：拔出自动变速器的油尺，观看油尺上有无液压油。

假设油尺上没有液压油，说明自动变速器内的液压油已漏光。

对此，应检查油底壳，液压油散热器、油管等处有无破损而致使漏油。

如有严峻漏油处，应修复后从头加油。

（2）检查自动变速器操纵手柄与手动阀摇臂之间的连杆或拉索有无松脱。

若是有松脱，应予以装复，并从头调整好操纵手柄的位置。

（3）拆下主油路测压孔上的螺塞，起动发动机，将操纵手柄拨至前进挡或倒挡位置，检查测压孔内有无液压油流出。

（4）假设主油路侧压孔内没有液压油流出，应打开油底壳，检查手动阀摇臂轴与摇臂间有无松脱，手动阀阀芯有无折断或脱钩。

假设手动阀工作正常，那么说明油泵损坏。

对此，应拆卸分解自动变速器，改换油泵。

（5）假设主油路测压孔内只有少量液压油流出，油压很低或大体上没有油压，应打开油底壳，检查油泵进油滤网有无堵塞。

如无堵塞，说明油泵损坏或主油路严峻泄漏，对此，应拆卸分解自动变速器，予以修理。

（6）假设冷车起动时主油路有必然的油压，但热车后油压即明显下降，说明油泵磨损过甚。

对此，应改换油泵。

（7）假设测压孔内有大量液压油喷出，说明主油路油压正常，故障出在自动变速器中的输入轴，行星排或输出轴。

在 转速 为 ６ ５ ０ ０ ｒ ／ ｍｉ ｎ时 达 到 最 大 功 率
气 机 构 如 图 ２所 示 ， 该 发 动 机 采 用 了 可变气 门正时机 械 装置 ， 它 能 根 据 行 驶 条 件 连 续 改 变 进 气 凸轮 轴 的 相 位 ，
保证最 佳 的气 门正 时 ， 从 而可 以提高
开关短 路 。
（ １） 通 常 引起 这 种 故 障 的原 因 ， 是 换 挡 电磁 阀 阻 塞 或 者 是 挡 位 开 关
损坏 ：
变矩 器 与行 星 齿 轮 变速 器 组 合 从 而
构成 一个 完 整 的变速 机构 。 液 力 变 矩
器 上安 装有 三种 叶 轮 ， 其 中与发 动机
坏。
二、 车 辆 自动 变速 器 的常 见故 障 及 形成 原 因
１ ． 车 辆 表 现 乏 力 最 常 见 的 故 障 就 是 车 辆 表 现 乏 力 ，在踩 油 门加 速 时车速 有迟 滞 感 ， 然 而 发 动 机 的 转 速 却 比较 快 ， 并 且 在
（ ４） 最 后 一 种 可 能 性 就 是 离 合 器
漏 油 现象也 会 导致 油压 下降 ；
（ ３） 车 辆 的 减 振 器 或 者 是 储 能 器
的活塞 密 封 圈损坏 ， 也 会 导 致 漏 油 现
象 的 发生 。 ２ ． １挡 常 见 问 题 车 辆 在 １挡 时 无 法 升 挡 ， 或 者是
（ １） 上 述故 障通 常 是 由于真 空式 节 气 阀的真 空软 管损坏 ：
检查 ， 如 果 发现 液压 油 呈暗红 色 或略
（ ２） 车辆 的 油泵 损坏 引发 主 油路
呈 黑色 ， 则 表 明离 合 器 已 经 损 坏 。 所 以 应 该 及 时 地 将 自动 变 速 器 拆 开 进 行维 修 。 ３ ． 自 动 变 速 器 在 换 挡 过 程 中 中

目录摘要 (2)Abstract (3)第一章本田雅阁自动变速器 (4)1.1 本田雅阁自动变速器介绍 (4)1.1.1 自动变速器的结构组成 (4)1.1.2 自动变速器的基本功能 (4)第二章本田雅阁自动变速器故障与维修案例 (6)2.1 本田雅阁自动变速器故障及排除方法 (6)2.1.1 本田雅阁自动变速器换挡冲击 (6)2.1.2 本田雅阁自动变速器行驶无力，加速不良 (6)2.1.3 倒档时有异响 (6)2.1.4 本田雅阁3、4不能前进，其他档位正常 ............ .72.1.5 广州本田雅阁轿车自动变速器维修后被锁定在2挡 (7)2.1.6 广州本田雅阁轿车变速杆不能从P位拉出 (7)2.1.7 广州本田雅阁轿车自动变速器打滑 (8)第三章本田雅阁自动变速器的保养 (11)3.1 本田雅阁自动变速器如何保养 (11)3.1.1 保养方法介绍 (11)3.1.2 各档位的名称及使用方法 (11)3.1.3 注意事项 (12)总结 (13)参考文献 (14)致谢 (15)摘要本文首先介绍了自动变速器的组成、功用及维护重要性。

其次，介绍了本田雅阁自动变速器的几种常见故障并通过对故障的分析，提出有针对性的预防性维护措施。

接着，介绍了如何来保养本田雅阁自动变速器的方法。

最后总结指出，维护自动变速器的重要性与迫切性，提高汽车维修技术人员及车主对自动变速器的新认识。

【关键词】自动变速器；常见故障；预防维护；AbstractThis paper firstly introduces the composition and automatic transmission function and maintenance of importance. Secondly, introduces the Honda accord automatic transmission of several common faults and fault through the analysis and put forward some preventive maintenance measures. Then, introduces how to maintain the Honda accord automatic transmission. Finally concluded, maintain the importance and urgency of automatic transmission, improve automobile maintenance technicians and owners of new understanding of automatic transmission.【Keywords】Automatic transmission; Common fault; Preventive maintenance第一章本田雅阁自动变速器自动变速器主要由液力变矩器、齿轮变速器、液力控制系统、电子控制系统等几部分组成。
