Creo3.0 工程图高级教程

  • 格式：pptx
  • 大小：5.90 MB
  • 文档页数：82

下载文档原格式

  / 82

合集下载

Creo 3.0机械设计立体化教程08

Creo 3.0机械设计立体化教程08


4、创建断面图。 创建断面图时，可以选取三维模型中的 已有剖截面作为剖切平面，也可以在放 置视图时临时创建一个切割平面。 ① 为断面图选取父视图。 ② 在父视图上选取一点作为断面图的中心 点。 ③ 选取或创建剖截面，在【绘图视图】对 话框中设置剖截面的参数。 ④ 如果选取【创建新】选项，则打开【剖 截面创建】菜单用于创建新的剖截面。 ⑤ 指定断面图的中心轴线位置。 ⑥ 使用移动工具适当调整各视图的布置位 置，使之整齐有序。

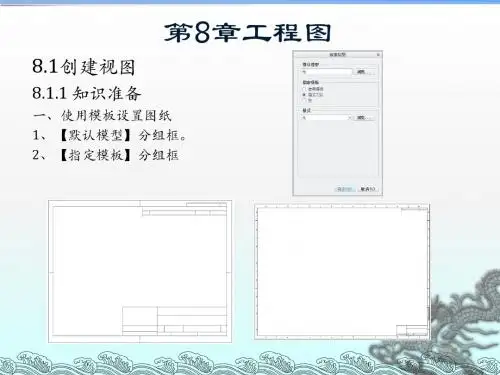

第8章工程图
8.1创建视图
8.1.1 知识准备
一、使用模板设置图纸 1、【默认模型】分组框。 2、【指定模板】分组框
3、【模板】分组框。 以列表的形式显示默认模板名称，在其中选取适当的模板即可。单 击右侧的 按钮还可以导入自己的模板文件来创建工程图。 二、工程图的组成 一张完整的工程图应该包括以下内容。 一组适当数量的视图：用来表达零件的结构和形状。 必要的尺寸：对于单个零件，必须标出主要的定形尺寸。对于装配 组件，必须标出必要的定位尺寸和装配尺寸。 必要的文字标注：视图上剖面的标注、元件的标识及装配的技术要 求等。 元件明细表：对于装配组件，还应该使用明细表列出组件上各元件 的详细情况。
2、设计步骤。 新建绘图文件时，如果在【新建绘图】对话框的【指定模板】分组 框中选取了【格式为空】或【空】单选项，系统将打开一幅空白图 纸。 ① 在图纸上选取一点来定位视图。 这个位置点不必特别准确，随后介绍的移动视图工具可以用来移动 选定的视图。 ② 确定模型的投影方向，创建视图。 为视图选取放置参照和定位方向，以便准确确定视图的视角。 ③ 设置【可见区域】参数。 如有必要，可以将视图设置为全视图、半视图和局部视图等类型。 ④ 创建剖视图。 如有必要，在模型上创建各类剖视图。 ⑤ 设置其他参数。 设置模型比例、显示状态以及原点等参数。
Creo3.0 工程图高级教程

Creo3.0 工程图高级教程


1.双击需要编辑的视图，即可调出绘图视图对话框
➢ 添加截面---完整剖
➢ 编辑视图状态与视图显示
➢ 剖切线的编辑
2.点击截面
4.选择完整
3.选择2D 截面点击“+”新建 （或选择已有截面） 5.拖拉滑动条 可选择是否显示截面箭头
20
编辑视图
➢ 修改视图类型 ➢ 设置可见区域 ➢ 设置视图比例 ➢ 添加截面---半倍剖 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
尺寸标注与尺寸属性编辑
➢ 手动动标注-----距离标注以及角度标注 1.点击尺寸，弹出 选择参考
2.1选择默认 图元.
2.2如果需要标注圆或圆弧切边到 另一边的距离，可选择 相切
2.3如果需要标注两个相交点的距 离 可选择 相交
3点击需要标注的图元上一边，按
着Ctrl 键 选择另一边（角度标注
内存中有 模型，此时对话框 会显示默认模型,否则选择浏览
（1）使用模板（系统自带） （2）格式为空（点击浏览可 选择自制工程图模板），常 用选择
（3）空（空白格式，可选纸 张大小）
9
视图类型介绍
能生成工程图的主要类型有： （1）三维参考视图 （2）投影视图 （3）局部放大视图 （4）辅助视图 （5）旋转视图
➢ 工程图的导出与打印 P92
3
工程图界面常用功能图标介绍
• 在【新制图】对话框中点击【确定】出现工程图界面
布局
锁定和解锁视图
可增加模型. 删除模型
新建页面
可插入内存中 已有的模型
表
修改文本颜色 ，大小
修改箭头样式
在工程图中 插入表格
编辑已经插入 的表格
4
工程图界面常用功能图标介绍
Creo3.0 工程图高级教程

Creo3.0 工程图高级教程

图类型 ➢ 设置可见区域---Z方向修剪 ➢ 设置视图比例 ➢ 添加截面 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
有时一个正视图，背景线框太多， 而且不是我们需要的（如左下图） ，我们只需要离我们最近视图即可 （右下图），这时我们可以使用Z 方向修剪功能
2.点击可见区域，勾选Z方向修剪，选择修剪边， 点确定即可 1.双击需要编辑的视图，即可调出绘图视图对话框
1.双击需要编辑的视图，即可调出绘图视图对话框
2.视图类型中 可以修改视图命名，更改类型，查看父项视图， 以及添加投影箭头
16
编辑视图
➢ 修改视图类型 ➢ 设置可见区域 ➢ 设置视图比例 ➢ 添加截面 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
半视图
选择参考平面
1.视图可见性默认状态下是全视图， 可选择半视图 ，局部视图
☆Goertek Proprietary and Confidential Background Technology and IP. Do Not Disclose to Unauthorized Parties.☆
2D 工程图制作---Creo3.0
教程目录
➢ 歌尔工程图标准图框介绍以及导入
18
编辑视图
➢ 修改视图类型 ➢ 设置可见区域 ➢ 设置视图比例 ➢ 添加截面 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
1.双击需要编辑的视图，即可调出绘图视图对话框
2.比例可选择默认页面比例（在页面左下角双击可编辑） 可自定义比例
19
编辑视图
➢ 修改视图类型
➢ 设置可见区域
➢ 设置视图比例
1.点击辅助视图
3.双击辅助视图，添加箭头。 再选择可见区域，在Z方向修剪视 图（方法操作见P20）
《中文版Creo 3

《中文版Creo 3


可隐藏草绘图形中的尺寸标注
勾选【使草绘平面与屏幕平 行】复选框
则进入草绘环境时，系统自动使草绘 平面与屏幕平行
单击【草绘器】界面底部的 【恢复默认值】按钮
将草绘环境恢复为系统默认设置
2.1 草图绘制基础
2.1.2 设置草绘环境
此外，在【Creo Parametric选项】对话框左侧的窗格中选择【系统颜色】选项，在打开的【系 统颜色】界面右侧的窗格中选择【草绘器】选项，在【草绘器】选项组中可设置草绘环境中相关 对象的颜色，如图2-9所示。
2.1.1 进入草绘环境
步骤
03
单击选择模型中的面1，以该平面为草绘平面，此时【草绘】对 话框中的【参考】收集器处于激活状态，单击选择模型中的面2 作为参考面（见图2-5），在【草绘】对话框的【方向】下拉列 表框中选择【上】选项，如图2-6所示。
2.1 草图绘制基础
2.1.1 进入草绘环境
单击此箭头可在草 绘平面的两侧之间 切换草绘视图方向
【方向】下拉 列表框
一
二
三
四
五
单击此按钮可在草绘平面的两侧之间切换草绘视图方向。
2.1 草图绘制基础
2.1.1 进入草绘环境
【平面】收集 器
【使用先前的】 按钮
【反向】按钮
【参考】收集 器
【方向】下拉 列表框
一
二
三
四
五
用于选择一个参考面（基准平面或实体平面），来定向草绘平面的视图方向。通常系 统会根据用户所选的草绘平面自动选择参考面。
例如，取消【对象显示设置】选项组中【显示尺寸】复选框的勾选，可隐藏草绘图形中的尺寸标注； 勾选【使草绘平面与屏幕平行】复选框，则进入草绘环境时，系统自动使草绘平面与屏幕平行。若 要将草绘环境恢复为系统默认设置，可单击【草绘器】界面底部的【恢复默认值】按钮。
精品课件-PTC Creo3.0零件建模实例教程-第1章

精品课件-PTC Creo3.0零件建模实例教程-第1章


第1章 Creo Parametric简介
5. 备份文件
(1) 单击【文件】→【另存为】→【保存备份】，弹
出【备份】对话框，如图1-6所示。
(2) 在【备份到】编辑框中，设置备份目录。
(3) 单击【备份】对话框中的
按钮，关闭对话
框。
注意：文件的备份是用同一文件名将文件保存到不同
的磁盘或目录中。
第1章 Creo Parametric简介 图1-6 【备份】对话框
第1章 Creo Parametric简介
(3) 在【名称】文本框中，键入文件名或使用缺省名。
(4) 取消对【使用默认模板】复选框的选择。
(5) 单击【新建】对话框中的
按钮，打开【新
文件选项】对话框。
(6) 在【模板】下，选择“mmns-part-solid”，如图
1-4所示。
(7) 单击【新文件选项】对话框中的
第1章 Creo Parametric简介 图1-8 【拭除未显示的】对话框
第1章 Creo Parametric简介
8. 从磁盘中删除文件 (1) 删除文件旧版本。 ① 单击【文件】→【管理文件】→【删除旧版本】。 注意：删除旧版本是指删除对象最新版本(具有最高版 本号的版本)外的所有版本。 ② 在弹出的【删除旧版本】对话框中，单击 按钮。 (2) 删除所有版本。 ① 单击【文件】→【管理文件】→【删除所有版本】。 ② 在弹出的【删除所有确认】对话框中，单击 按钮。 注意：删除文件的所有版本将会把文件从磁盘中彻底 删除。
第1章 Creo Parametric简介
4. 功能区 功能区位于Creo窗口顶部，其中包括各种工具按钮。
5. 状态栏 状态栏显示与窗口中的工作相关的单行信息。使用状 态栏的标准滚动条可查看过去的消息。
PTC Creo3.0零件建模实例教程第4章

PTC Creo3.0零件建模实例教程第4章


第4章 工程特征及实例
(4) 在【拉伸】选项卡中，“深度类型”选择为 ， 在“深度”编辑框中输入深度值“26”。
(5) 单击鼠标中键，特征生成，如图4-15所示。
图4-14 拉伸截面
图4-15 板特征
第4章 工程特征及实例
4. 建立半圆板特征 (1) 单击【模型】→【 拉伸】。 (2) 单击图4-16所示的面作为草绘的平面，进入草绘窗 口。 (3) 在【设置】工具栏中单击 按钮，然后在图形窗 口中单击“FRONT”基准面作为参考。 (4) 绘制如图4-17所示的截面，并修改尺寸，然后单击 草绘器中的 按钮。 (5) 在【拉伸】选项卡的“深度”编辑框中输入深度值 “6”。 (6) 单击鼠标中键，特征生成。
图4-23 偏移参考
第4章 工程特征及实例
(4) 在“直径”编辑框中输入值“8”，在“深度”下 拉列表中选择 。
(5) 单击鼠标中键，特征生成。
第4章 工程特征及实例
7. 阵列孔
(1) 先在图形窗口或“模型树”中选中上一步建立的ϕ 8
孔，然后单击【模型】→
。
(2) 在图形窗口中，单击尺寸“10”，在弹出的编辑框
第4章 工程特征及实例
图4-16 草绘平面
图4-17 截面
第4章 工程特征及实例
5. 建立ϕ 13的同轴孔 (1) 建立基准轴。 ① 单击【模型】→ ，弹出图4-18所示【基准轴】 对话框。 ② 单击选择如图4-19所示的半圆柱面作为参考面，然 后单击对话框中的 按钮，关闭对话框。
第4章 工程特征及实例
面。
(3) 将【放置】选项中的【类型】选为【线性】，然后
单击【偏移参考】编辑框，在图形窗口中按住“Ctrl”键的
同时选取如图4-23(a)所示的边和“FRONT”基准面作为偏
PTC Creo3.0零件建模实例教程第4章

PTC Creo3.0零件建模实例教程第4章

【轴】，然后在图形窗口中单击选择旋转体的轴线“A_1”。
图4-37 【阵列】选项卡
第4章 工程特征及实例 (3) 如图4-37所示，输入第一方向阵列数“8”和阵列成
员间的角度值“45”。 (4) 单击鼠标中键，阵列孔生成，如图4-38所示。
图4-38 孔的环形阵列
第4章 工程特征及实例
7. 建立标准孔 (1) 单击【模型】→ ，打开【孔】选项卡。 (2) 在图形窗口中，单击图4-39所示的表面作为孔的放 置面，然后按住“Ctrl”键的同时单击选取“A_1”轴，此 时，【孔】选项卡中的【放置】编辑框如图4-40所示。
第4章 工程特征及实例
图4-20 孔的放置面
图4-21 【放置】选项
第4章 工程特征及实例 (5) 单击鼠标中键，特征生成，如图4-22所示。
图4-22 同轴孔特征
第4章 工程特征及实例
6. 建立ϕ 8的线性孔
(1) 单击【模型】→
，打开【孔】选项卡。
(2) 在图形窗口中，单击“板的上表面”作为孔的放置
图4-28 孔实例2的工程图
第4章 工程特征及实例
第4章 工程特征及实例
1. 设定工作目录
按路径“D:\chapter_4\4.1\example”设定工作目录。
2. 建立文件
建立文件，文件名为“hole_2”，单位为“mm”。
3. 旋转建立特征主体
(1) 单击【模型】→
。
(2) 单击图形窗口中的“FRONT”基准面作为草绘平面，
第4章 工程特征及实例
2. 选择孔类型 灵活应用孔特征可以创建各种类型的孔，如表4-1所示。
第4章 工程特征及实例
第4章 工程特征及实例
第4章 工程特征及实例 3. 选择放置参考 选择轴、面或点作为放置参考，如图4-2所示。
Creo30工程图高级教程

Creo30工程图高级教程

精度设置
可以设置图形的精度，控制尺寸和角度的显示精 度。
Creo30工程图的视图操作
创建视图
支持创建多种类型的视图，如基本视图、投影视图、辅助视图等 。
编辑视图
可以对视图进行移动、旋转、缩放等操作，以满足不同的绘图需 求。
视图属性
可以设置视图的显示属性，如隐藏线、剖面线、线型等。
03
Creo30工程图的绘制与编辑
05
Creo30工程图的输出与打印
Creo30工程图的输出设置
输出设备选择
根据实际需要，选择适当的输出设备，如打印机、绘图仪或PDF虚 拟打印机等。
纸张大小与方向设置
根据工程图的实际需求，选择合适的纸张大小和方向，如A4、A3 、横向或纵向等。
输出质量设置
调整输出质量参数，如分辨率、颜色模式等，以获得最佳的输出效果 。
THANKS
感谢观看
图层的创建与编辑
在Creo30工程图中，可以通过图层管理器创建新图层，并设置图层的名称、颜色、线型 等属性。同时，还可以对图层进行编辑，包括修改图层属性、将图形元素添加到图层或从 图层中移除等。
图层的应用场景
图层在Creo30工程图中的应用非常广泛，例如可以用于区分不同类型的图形元素（如轮 廓线、中心线、标注等），或者用于控制不同部分的显示和隐藏，以便更好地进行设计和 审查。
工具栏功能
02
工具栏提供了常用的绘图和编辑命令，如直线、圆、修剪、延
伸等。
自定义工具栏
03
用户可以根据需要自定义工具栏，添加或删除命令，提高操作
效率。
Creo30工程图的基本设置
图层设置
通过图层管理器可以设置图层的颜色、线型、线 宽等属性，方便对图形进行管理和编辑。
Creo 工程图高级教程

Creo 工程图高级教程


导入模型
➢ 辅助视图
有时我们想标示零件上的某 个特征，但是这个特征的正 视图无法在三视图上显示（ 比如下边标示的特征），这 时我们就需要用到辅助视图 ；
1.点击辅助视图
3.双击辅助视图，添加箭头。 再选择可见区域，在Z方向修剪视 图（方法操作见P20）
2.选择与辅助视图投影垂直的边线 （或圆柱特征轴线） 然后 把辅助视图放置合适的位置。
3.点击应用可预览视图， 确定好视图后点击确定
11
导入模型
➢ 投影视图
2.方式1 在布局页面下 选择投影视图
1.鼠标选择需要投影的视图
2.方式2 长按鼠标右键，调出菜单，选择投影视图
4.如果首次放置的视图位置不合适 可以点击解锁视图移动，调整视图位置
3.选择合适的位置放置视图
12
☆Goertek Proprietary and Confidential Background Technology and IP. Do Not Disclose to Unauthorized Parties.☆
生成视图的基本步骤
• 选择【新建】，出现【新建】对话框 如右图
1.在模型状态下，点击新建 按钮
2.选择绘图命名不使用默认模板确定
7
☆Goertek Proprietary and Confidential Background Technology and IP. Do Not Disclose to Unauthorized Parties.☆
编辑视图
➢ 修改视图类型
➢ 设置可见区域
➢ 设置视图比例
1.双击需要编辑的视图，即可调出绘图视图对话框
➢ 添加截面---完整剖
➢ 编辑视图状态与视图显示
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

18
编辑视图
修改视图类型 设置可见区域 设置视图比例
1.双击需要编辑的视图，即可调出绘图视图对话框 2.点击截面


添加截面---完整剖
编辑视图状态与视图显示 剖切线的编辑
4.选择完整
3.选择2D 截面点击“+”新建 （或选择已有截面） 5.拖拉滑动条 可选择是否显示截面箭头
整合布局和注释
可增加模型. 删除模型
可增加模型. 删除模型 增加相关视图 标注工具区域
5

生成视图的基本流程
启动Creo 进入【绘图】模式 选择零件设置图纸 添加视图修改视图 添加尺寸和批注
添加和修改视图 、尺寸
否
满意否? 满意 存盘退出
6
生成视图的基本步骤
• 选择【新建】，出现【新建】对话框 如右图
1.在模型状态下，点击新建 按钮
2.选择绘图命名不使用默认模板确定
7
生成视图的基本步骤
• 选择【绘图】，输入文件名；确定，出现【新制图】对话框
内存中有 模型，此时对话框 会显示默认模型,否则选择浏览
（1）使用模板（系统自带） （2）格式为空（点击浏览可 选择自制工程图模板），常 用选择
（3）空（空白格式，可选纸 张大小）
模型的分解
分解模型的定向 工程图页面添加模型 爆炸图的工程图制作 球标手动制作 BOM 表的手动制作与编辑 BOM表以及球标的自动生成与编辑
•
剖切线的编辑
工程图的导出与打印 P92
2
工程图界面常用功能图标介绍
• 在【新制图】对话框中点击【确定】出现工程图界面
布局
锁定和解锁视图 新建页面
可增加模型. 删除模型
2.点击可见区域，勾选Z方向修剪，选择修剪边， 点确定即可 1.双击需要编辑的视图，即可调出绘图视图对话框
17
编辑视图


修改视图类型
设置可见区域 设置视图比例 添加截面 编辑视图状态与视图显示 剖切线的编辑
2.比例可选择默认页面比例（在页面左下角双击可编辑） 可自定义比例
1.双击需要编辑的视图，即可调出绘图视图对话框
歌尔工程图标准图框介绍以及导入 绘图环境相关配置文件
工程图实例操作 导入模型
• • • • • 导入方法 放置第一视图 投影视图 详情视图 辅助视图

添加注解 爆炸视图
•
• • • • • •
5.更改尺寸数值
编辑视图
• • • • • 修改视图类型 设置可见区域 设置视图比例 添加截面 编辑视图状态与视图显示
详情视图
1.点击详细视图 2.在要做详细视图的区域，找一个中心点， 然后以此中心点 画圆 3.选择合适的位置 点击左键放置 详细视图 ，双击视图可以编辑视图比例等相关参数
13
导入模型
辅助视图
有时我们想标示零件上的某个 特征，但是这个特征的正视图 无法在三视图上显示（比如下 边标示的特征），这时我们就 需要用到辅助视图；
8
视图类型介绍
能生成工程图的主要类型有： （1）三维参考视图 （2）投影视图 （3）局部放大视图 （4）辅助视图
1）全视图 2）半视图 3）断裂视图 4）局部视图
（5）旋转视图
★各种类型，均可制作为剖面或非剖面视图。
9
导入模型
方式1
1.点击布局页面中的常规视图，出现 选择组合状态对话框，选择默认 点确定
可插入内存中 已有的模型
修改文本颜色 ，大小
修改已经插入 的表格
3
工程图界面常用功能图标介绍
注释
自动标注图标
手动标注图标
标注参考尺寸
添加注解
修改尺寸标注线 的拐点 用于添加和修改注解 或尺寸标注的连接位置 对于独立图元或者独立 尺寸进行整理
工程图界面常用功能图标介绍 继承迁移
选择参考平面
半视图
局部视图
编辑视图
修改视图类型 设置可见区域---Z方向修剪 设置视图比例


添加截面
编辑视图状态与视图显示 剖切线的编辑
有时一个正视图，背景线框太多， 而且不是我们需要的（如左下图） ，我们只需要离我们最近视图即可 （右下图），这时我们可以使用Z 方向修剪功能
2.视图类型中 可以修改视图命名，更改类型，查看父项视图， 以及添加投影箭头
1.双击需要编辑的视图，即可调出绘图视图对话框
15
编辑视图
修改视图类型 设置可见区域 设置视图比例
1.视图可见性默认状态下是全视图， 可选择半视图 ，局部视图


添加截面
编辑视图状态与视图显示 剖切线的编辑
3.点击应用可预览视图， 确定好视图后点击确定
11
导入模型
投影视图
2.方式1 在布局页面下 选择投影视图
2.方式2 长按鼠标右键，调出菜单，选择投影视图 1.鼠标选择需要投影的视图
4.如果首次放置的视图位置不合适 可以点击解锁视图移动，调整视图位置
3.选择合适的位置放置视图
12
导入模型
2D 工程图制作---Creo3.0
Prepared By:贰手结构工程师 Date: 07/22/2017

教程目录
尺寸标注与尺寸属性编辑
• • • • 尺寸标注的基本知识 自动标注 手动标注 尺寸属性编辑
1.更改标注的文本样式 2.添加前缀以及重点检查尺寸符号 3.添加对称公差 4.添加加减公差
1.点击辅助视图
3.双击辅助视图，添加箭头。 再选择可见区域，在Z方向修剪视 图（方法操作见P20）
2.选择与辅助视图投影垂直的边线 （或圆柱特征轴线） 然后 把辅助视图放置合适的位置。
14
编辑视图
修改视图类型 设置可见区域 设置视图比例 添加界面 编辑视图状态与视图显示 剖切线的编辑
19
编辑视图
修改视图类型 设置可见区域 设置视图比例


添加截面---半倍剖
编辑视图状态与视图显示 剖切线的编辑
截面选择D,然后选择半倍， 并以Top 基准面作为参考 完成半剖,
20
编辑视图
修改视图类型 设置可见区域 设置视图比例
2.在页面空白处选择合适的位置点击鼠标左键，模型出现并弹出 绘图视图对话框
方式2
1.在页面空白处长按鼠标右键弹出 菜单，选择常规视图，弹出选择组合状态对话框
10
导入模型
放置第一视图
一般选择特征比较多的视图 作为第一视图
1.命名视图名称
2.视图方向选择FRONT面作为第一视图 (可根据需要自己选择)
