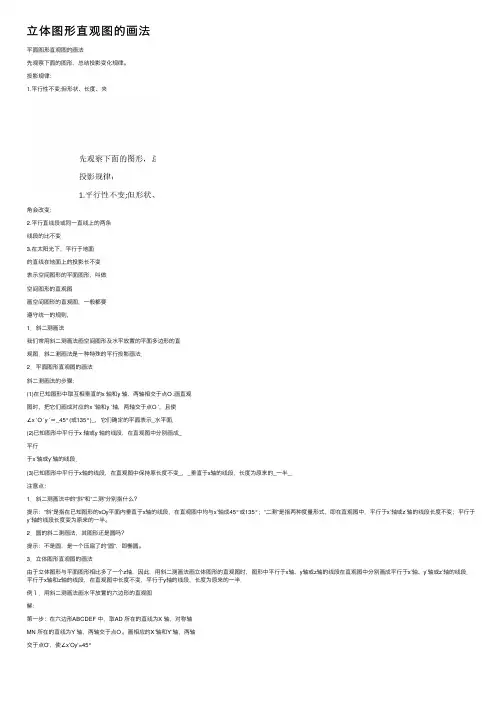

立体图形直观图的画法

⽴体图形直观图的画法平⾯图形直观图的画法先观察下⾯的图形，总结投影变化规律。

投影规律：1.平⾏性不变;但形状、长度、夹⾓会改变；2.平⾏直线段或同⼀直线上的两条线段的⽐不变3.在太阳光下，平⾏于地⾯的直线在地⾯上的投影长不变表⽰空间图形的平⾯图形，叫做空间图形的直观图画空间图形的直观图，⼀般都要遵守统⼀的规则，1．斜⼆测画法我们常⽤斜⼆测画法画空间图形及⽔平放置的平⾯多边形的直观图．斜⼆测画法是⼀种特殊的平⾏投影画法．2．平⾯图形直观图的画法斜⼆测画法的步骤：(1)在已知图形中取互相垂直的x 轴和y 轴，两轴相交于点O .画直观图时，把它们画成对应的x ′轴和y ′轴，两轴交于点O ′，且使∠x ′O ′y ′＝_45°(或135°)_，它们确定的平⾯表⽰_⽔平⾯．(2)已知图形中平⾏于x 轴或y 轴的线段，在直观图中分别画成_平⾏于x′轴或y′轴的线段．(3)已知图形中平⾏于x轴的线段，在直观图中保持原长度不变_，_垂直于x轴的线段，长度为原来的_⼀半_．注意点：1．斜⼆测画法中的“斜”和“⼆测”分别指什么？提⽰：“斜”是指在已知图形的xOy平⾯内垂直于x轴的线段，在直观图中均与x′轴成45°或135°；“⼆测”是指两种度量形式，即在直观图中，平⾏于x′轴或z′轴的线段长度不变；平⾏于y′轴的线段长度变为原来的⼀半。

2．圆的斜⼆测画法，其图形还是圆吗？提⽰：不是圆，是⼀个压扁了的“圆”，即椭圆。

3．⽴体图形直观图的画法由于⽴体图形与平⾯图形相⽐多了⼀个z轴，因此，⽤斜⼆测画法画⽴体图形的直观图时，图形中平⾏于x轴、y轴或z轴的线段在直观图中分别画成平⾏于x′轴、y′轴或z′轴的线段．平⾏于x轴和z轴的线段，在直观图中长度不变，平⾏于y轴的线段，长度为原来的⼀半．例１．⽤斜⼆测画法画⽔平放置的六边形的直观图解：第⼀步：在六边形ABCDEF 中，取AD 所在的直线为X 轴，对称轴MN 所在的直线为Y 轴，两轴交于点O 。

高中数学知识点：立体图形的直观图
（1）用斜二测画法画空间几何体的步骤
①在已知图形中，取互相垂直的x轴和y轴，再取z轴，使∠xOz=90°，且∠yOz=90°；
②画直观图时，把它们画成对应的轴x′，y′，z′，使∠x′O′y′=45°（或135°），∠x′O′z′=90°，x′O′y′所确定的平面表示水平平面；
③已知图形中平行于x轴，y轴或z轴的线段，在直观图中分别画成平行于x′轴，y′轴或z′轴的线段；
④在已知平面图形中平行于x轴和z轴的线段，在直观图中保持原长度不变，平行于y轴的线段，长度变为原来的一半；
⑤擦去作为辅助线的坐标轴，就得到了空间几何体的直观图．
（2）斜二测画法保留了原图形中的三个性质
①平行性不变，即在原图中平行的线在直观图中仍然平行；②共点性不变，即在原图中相交的直线仍然相交；③平行于x，z轴的长度不变．
（3）画立体图形与画水平放置的平面图形相比多了一个z轴，其直观图中对应于z轴的是z＇轴，平面x＇O＇y＇表示水平平面，平面y＇O＇z＇和x＇O＇z＇表示直立平面．平行于z轴（或在：轴上）的线段，其平行性和长度都不变．

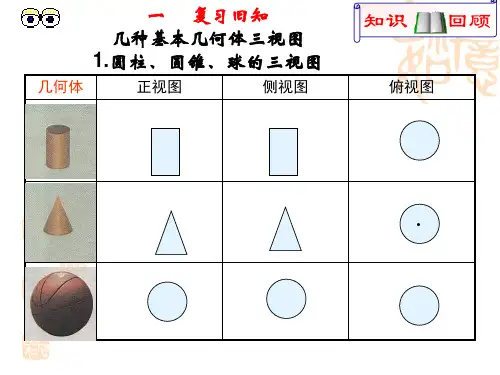

（4）三视图与直观图的联系与区别
三视图与直观图都是用平面图形来刻画空间图形的位置特征与
度量特征，二者有以下区别：
①三视图从细节上刻画了空间几何体的结构，由三视图可以得到一个精确的几何体，如零件、建筑图纸等都是三视图．
②直观图是对空间几何体的整体刻画，可视性高，立体感强，由此可以想象实物的形状．。
