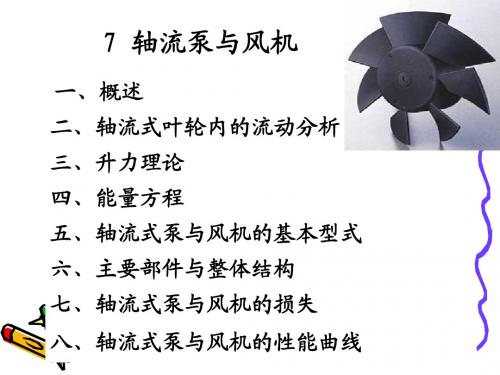

轴流式泵与风机的工作原理

轴流式风机原理及运行
原理：
轴流式风机的工作原理基于轴流叶轮的旋转运动。

当电机带动轴流叶轮旋转时，空气被吸入风机并穿过叶片，然后被迫通过叶轮的螺旋型通道传送，最终被排向风机出口处。

因此，轴流式风机主要是将空气按照轴向的方向流动，而不是将空气压缩。

运行：
1.电机驱动：风机的运行需要电机提供旋转力，通常是通过一个电机或者引擎来实现。

2.空气进入：风机通过入口处将空气吸入，并利用叶轮的旋转动力将空气加速。

3.叶片加速：叶轮的旋转产生了切向速度，使得空气在叶轮的作用下产生弯曲和螺旋流动，从而加速了空气的速度。

4.螺旋流动：在叶轮的螺旋型通道作用下，空气以螺旋的方式在叶轮中传输，同时也被加速。

5.出口排风：经过叶片和螺旋通道的作用，空气被迫通过出口处并排出。

需要注意的是，轴流式风机主要用于提供大量的空气流动，而不是产生高压力。

因此，在选择和应用轴流式风机时，需要根据实际需求合理选择风机类型，以确保其能够满足对风力和压力的要求。

总结：
轴流式风机通过旋转叶轮将空气加速，并以轴向的方向流动，从而提
供大量的空气流动。

其工作原理基于叶轮的旋转和螺旋通道的作用，通过
电机的驱动将空气从入口吸入，并经过加速和传输后排到出口处。

虽然轴
流式风机不能产生高压力，但其高风量的特点使其在许多应用中非常重要。

《泵与风机》复习题一、填空题1 泵与风机在能量转换分析中，轴功率P sh，有效功率P e，内功率P i和原动机功率P g的大小关系为：P g＞P sh＞P i＞P e。

2 风机按照所产生的全压高低可分为通风机、鼓风机和压缩机三类。

3 叶片式泵与风机按照叶片对流体做功的原理不同，可以分为离心式、轴流式和混流式三种。

4 对于单级单吸离心式叶轮，进口圆周速度u1和出口圆周速度u2的大小关系为：u2＞u1。

5 有限多叶片数时的理论能头H T与无限多叶片数时的理论能头的大小关系为：H T＞H T∞。

6 叶片式泵中应用最广的是离心泵，通常按照以下三种结构特点分类，按照工作叶轮的数量分为单级泵和多级泵；按照叶轮吸进液体的方式分为单吸泵和多吸泵；按照泵轴的布置方向分为卧式泵和立式泵。

7 离心通风机的叶片一般有6～64个，叶片按其结构形式可分为平板型、圆弧型和机翼型三种。

8 离心式通风机叶轮前盘的型式主要有直前盘、锥形前盘和弧形前盘三种。

9 离心式通风机的叶轮按叶片出口角可分为：前向式叶轮、径向式叶轮和后向式叶轮三种。

10 同一台泵或风机在相同的工况下，其全压效率和全压内效率的大小关系为：全压内效率＞全压效率11 泵吸入室位于叶轮进口前，其作用是把液体按一定要求引入叶轮，吸水室主要类型有圆锥管吸入室、圆环形吸入室和半螺旋形吸入室三种。

12 叶轮是离心式通风机的心脏部分，它的尺寸和几何形状对通风机的特性有着重大影响。

通常分为封闭式和开式两种，封闭式叶轮一般由前盘、后盘（中盘）、叶片和轮毂等组成。

13 单位重量液体从泵进口截面到泵出口截面所获得的机械能称为扬程（能头）。

14 离心式泵的主要过流部件是吸入式、叶轮和压出室。

15风机的全压减去风机出口截面处的动压是风机的静压。

二、问答题（包括简答题）1 画图说明泵扬程的计算公式，并说明各字母表示的意义。

2 简述离心式泵与风机的工作原理。

3 简述轴流式泵与风机的工作原理。

4 简述混流式泵与风机的工作原理。

轴流风机工作原理轴流风机是一种常见的工业设备，它通过转动的叶片将气体或气体混合物从一个地方输送到另一个地方。

它在许多领域都有广泛的应用，比如空调系统、通风系统、烟囱排烟等。

那么，轴流风机是如何工作的呢？接下来，我们将深入探讨轴流风机的工作原理。

首先，我们来了解一下轴流风机的结构。

轴流风机通常由外壳、叶轮、电机和支架等部件组成。

外壳是整个风机的外部保护罩，叶轮是风机的核心部件，它由多个叶片组成，可以通过电机带动旋转。

电机则是提供动力的装置，支架则是用来支撑整个风机的结构。

当轴流风机开始工作时，电机会带动叶轮旋转。

叶轮的旋转会使空气产生一个向前的推力，从而将空气或气体混合物从一个地方输送到另一个地方。

这个过程可以简单地理解为叶轮旋转产生的离心力使得空气被推动而产生气流。

在轴流风机内部，气体会遵循叶轮的旋转方向，沿着轴线方向移动。

叶轮的设计和旋转方向决定了气体的流动路径，使得气体可以被有效地输送。

同时，外壳的设计也会对气体的流动起到一定的引导作用，确保气体能够顺利地从进气口输送到出气口。

此外，轴流风机还可以通过调节叶轮的转速来控制气体的输送量。

当需要增加气体的输送量时，可以增加叶轮的转速，从而提高气体的流速和流量；相反，当需要减少气体的输送量时，可以减小叶轮的转速，从而降低气体的流速和流量。

总的来说，轴流风机的工作原理可以简单概括为，通过电机带动叶轮旋转，叶轮的旋转产生离心力推动气体流动，从而实现气体的输送。

叶轮的设计和转速的调节可以影响气体的流动路径和输送量，从而满足不同场合的需求。

在实际应用中，轴流风机的工作原理为我们提供了便利，使得空调系统、通风系统等设备能够正常运行。

通过深入了解轴流风机的工作原理，我们可以更好地理解其在工业生产中的作用，为相关设备的选型和使用提供参考依据。

综上所述，轴流风机通过电机带动叶轮旋转，利用离心力推动气体流动，实现气体的输送。

叶轮的设计和转速的调节可以影响气体的流动路径和输送量，从而满足不同场合的需求。

泵与风机的工作原理
泵和风机是常见的流体传动设备，它们在工业生产和生活中起着重要的作用。

虽然它们在工作原理上有一些相似之处，但也存在一些明显的差异。

首先，我们来看泵的工作原理。

泵是一种将液体从低压区域输送到高压区域的装置。

它通过转动或振动机械部件来提供能量，使液体从进口处吸入，并通过压力力传递将液体推向出口处。

泵的工作原理基于对液体的加压和排放，实现了流体的运动。

泵的主要组成部分包括叶轮、泵壳、进口口和出口口。

当泵的叶轮旋转时，它会通过离心力将液体从进口口吸入，然后将之推向出口口。

在这个过程中，液体穿过泵壳中的通道，受到叶轮的离心力和压力力的作用，获得动能并完成输送任务。

而风机则是将气体从低压区域输送到高压区域的设备。

它使用被称为叶片的旋转装置，通过转动叶片提供动能，从而使气体流动。

风机的工作原理基于气体的压力差和运动，使气体流动并交换能量。

风机的基本构造包括叶片、支架、驱动装置和进出口等。

当风机的叶片转动时，气体被叶片推动，形成气流。

气流经过进口处进入风机，然后被叶片推向出口处。

在这个过程中，气体受到叶片旋转所产生的动能影响，并产生压力力驱动气体流动。

总的来说，泵和风机在工作原理上都是利用旋转装置提供机械能，将流体或气体从低压区域输送到高压区域。

它们的区别在
于泵用于输送液体，而风机用于输送气体，因此在结构和使用场景上存在差异。

第一篇第一章泵与风机综述第一节泵与风机的分类和型号编制一、泵与风机的分类泵与风机是利用外加能旦输送流体的流体机械。

它们大量地应用于燃气及供热与通风专业。

根据泵与风机的工作原理，通常可以将它们分类如下：(一)容积式容积式泵与风机在运转时，机械内部的工作容积不断发生变化，从而吸入或排出流体。

按其结构不同，又可再分为；1．往复式这种机械借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体，如活塞泵(piston pump)等；2．回转式机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体，如齿轮泵(gear pump)、螺杆泵(screw pump)等。

(二)叶片式叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。

通过叶轮的旋转对流体作功，从而使流体获得能量。

根据流体的流动情况，可将它们再分为下列数种：1．离心式泵与风机；2．轴流式泵与风机；3．混流式泵与风机，这种风机是前两种的混合体。

4．贯流式风机。

(三)其它类型的泵与风机如喷射泵（jet pump）、旋涡泵(scroll pump)、真空泵(vacuum pump)等。

本篇介绍和研讨制冷专业常用的泵与风机的理论、性能、运行、调节和选用方法等知识。

由于制冷专业常用泵是以不可压缩的流体为工作对象的。

而风机的增压程度不高(通常只有9807Pa或O以下)，所以本篇内容都按不可压缩流体进行论述。

1000mmH2二、泵与风机的型号编制（一）、泵的型号编制1、离心泵的基本型号及其代号2、混流泵的基本型号及其代号3、轴流泵的基本型号及其代号除上述基本型号表示泵的名称外，还有一系列补充型号表示该泵的性能参数或结构特点。

根据泵的用途和要求不同，其型号的编制方法也不同，现以下列示例说明。

（二） 、风机的型号编制 1、 离心式风机的型号编制离心式风机的名称包括：名称、型号、机号、传动方式、旋转方向和风口位置等六部分。

(1)名称 包括用途、作用原理和在管网中的作用三部分，多数产品第三部分不作表示，在型号前冠以用途代号，如锅炉离心风机G ，锅炉离心引风机Y,冷冻用风机LD,空调用风机KT 等名称表示。
