7451燃烧控制器LFL1...燃烧控制器•用于燃油, 燃气或双燃料强制通风式的中等和大容量燃烧器•用于多段或连续比例的间歇运行燃烧器•带有风门检测•火焰监控– UV 火焰探测器 QRA...– 离子探针LFL1... 系列控制器特别适合于将燃烧控制集成到其产品的OEM厂家.用途-监控具有膨胀式火焰或引导火(点火)可遮断结构的强制通风式燃烧器-中到大容量-间歇运行 (至少每24小时有一次受控停机)-多段或连续比例式燃烧器-双燃料燃烧器-固定式空气预热器01和02系列的不同,对于装有引导火燃气阀的引导火(点火)燃烧器来说，主要在于安全时间的长短。

LFL1.638适合用于大容量的大气式燃烧器。

如果需要控制连续运行的燃烧器,请参阅 (LGK16...).的资料Siemens Building Technologies CC1N7451en为避免人员伤害，财产损失和破坏环境，必须遵守以下警告注意事项！不要随意打开、干预或是改动控制器单元！•所有行为（装配、安装和服务工作等）必须由专业人员来完成。

•在LFL1…的连接区域改变任何接线之前，要使控制器单元完全与主要电源隔离（两级断开）。

•要给燃烧控制器的接线柱提供充足的保护，确保控制器不会受到电击危险。

•检查并确保线路连接正确。

•锁定复位按钮仅限手动（所需压力不超过10N），不要使用其他任何工具或是尖状物体。

•按动控制器单元上的锁定复位按钮或是远程锁定复位按钮不要超过10秒，否则会损坏控制器单元内的锁定继电器。

•坠落或撞击会影响到安全功能。

这样的控制器单元不能正常运作，即使外观看起来一点损害也没有。

•在使用UV探测器QRA..进行火焰监测时，必须注意那些发光源，例如卤素灯、焊接设备、特殊灯具、点火火花，还有X射线和伽马射线，会产生错误的火焰信号。

安装指南•确保遵守相关的国家安全规则•使用2个UV探测器QRA..时，要确保探测器彼此不能探测到。

安装注意事项•控制器单元和其他电缆必须与高压点火电缆分开安装排列•不要混淆相线和中线火焰探测器的电气安装排除干扰，在信号传输中避免干扰是很重要的。

燃烧器选型

燃烧器选型

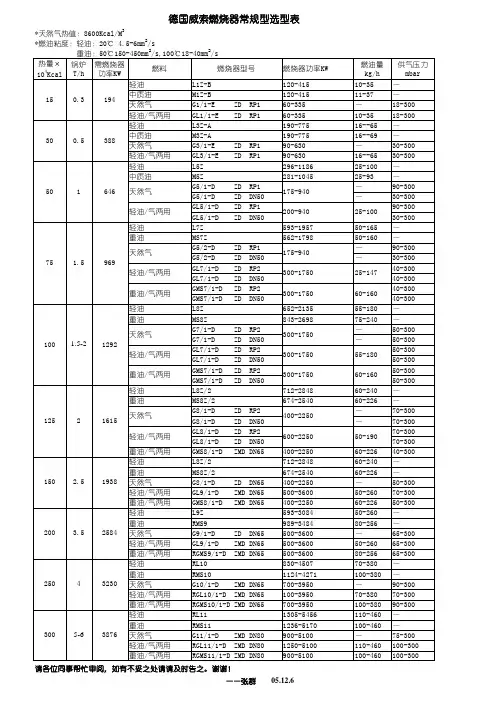

德国威索燃烧器常规型选型表
*天然气热值：8600Kcal/M 2 *燃油粘度：轻油：20℃ 4.5-6mm /s 重油：50℃150-450mm2/s,100℃18-40mm2/s 热量× 锅炉 需燃烧器 燃料 燃烧器型号 功率KW 104Kcal T/h 轻油 L1Z-B 中质油 M1Z-B 15 0.3 194 天然气 G1/1-E ZD RP1 轻油/气两用 GL1/1-E ZD RP1 轻油 L3Z-A 中质油 M3Z-A 30 0.5 388 天然气 G3/1-E ZD RP1 轻油/气两用 GL3/1-E ZD RP1 轻油 L5Z 中质油 M5Z G5/1-D ZD RP1 50 1 646 天然气 G5/1-D ZD DN50 GL5/1-D ZD RP1 轻油/气两用 GL5/1-D ZD DN50 轻油 L7Z 重油 MS7Z G5/2-D ZD RP1 天然气 G5/2-D ZD DN50 75 1.5 969 GL7/1-D ZD RP2 轻油/气两用 GL7/1-D ZD DN50 GMS7/1-D ZD RP2 重油/气两用 GMS7/1-D ZD DN50 轻油 L8Z 重油 MS8Z G7/1-D ZD RP2 天然气 G7/1-D ZD DN50 1.5-2 100 1292 GL7/1-D ZD RP2 轻油/气两用 GL7/1-D ZD DN50 GMS7/1-D ZD RP2 重油/气两用 GMS7/1-D ZD DN50 轻油 L8Z/2 重油 MS8Z/2 G8/1-D ZD RP2 天然气 125 2 1615 G8/1-D ZD DN50 GL8/1-D ZD RP2 轻油/气两用 GL8/1-D ZD DN50 重油/气两用 GMS8/1-D ZMD DN65 轻油 L8Z/2 重油 MS8Z/2 150 2.5 1938 天然气 G8/1-D ZD DN65 轻油/气两用 GL9/1-D ZMD DN65 重油/气两用 GMS8/1-D ZMD DN65 轻油 L9Z 重油 RMS9 200 3.5 2584 天然气 G9/1-D ZD DN65 轻油/气两用 GL9/1-D ZMD DN65 重油/气两用 RGMS9/1-D ZMD DN65 轻油 RL10 重油 RMS10 250 4 3230 天然气 G10/1-D ZMD DN65 轻油/气两用 RGL10/1-D ZMD DN65 重油/气两用 RGMS10/1-D ZMD DN65 轻油 RL11 重油 RMS11 5-6 300 3876 天然气 G11/1-D ZMD DN80 轻油/气两用 RGL11/1-D ZMD DN80 重油/气两用 RGMS11/1-D ZMD DN80 请各位同事帮忙审阅，如有不妥之处请请及时告之。谢谢！ ——张群 05.12.6120-415 60-335 60-335 190-775 190-775 90-630 90-630 296-1186 281-1045 175-940 200-940 593-1957 562-1798 175-940 300-1750 300-1750 652-2135 843-2698 300-1750 300-1750 300-1750 712-2848 674-2540 400-2250 600-2250 400-2250 712-2848 674-2540 400-2250 500-3600 400-2250 593-3084 989-3484 500-3600 500-3600 500-3600 830-4507 1124-4271 700-3950 100-3950 700-3950 1305-5456 1236-5170 900-5100 1250-5100 900-5100

威索WG LN燃烧器中文说明书

威索WG LN燃烧器中文说明书

83048952 – 2/99C安装使用说明书 威索燃气燃烧器WG30.../1-C, ZM-LN （低NO X ）结构 WG40.../1-A, ZM-LN （低NO X ）结构- weishaupt -外壳接线插头燃烧器管理器燃烧器马达点火装置风门调节螺钉混合室外壳燃气蝶阀伺服马达马达电容器风压开关连接法兰燃烧头混合室离子电极分配星稳焰盘稳压阀球阀气压开关双重电磁阀DMV燃气过滤器液晶显示屏燃烧器法兰风门伺服马达点火电极2目录1 一般说明 32 安全说明 43 技术说明 6 3.1 使用注意事项 6 3.2 功能 6 3.3 操作面板 74 安装 8 4.1 安装安全注意事项 8 4.2 供货、运输、仓储 8 4.3 安装前的准备 8 4.4 燃烧器的安装 9 4.5 燃气阀组的安装 10 4.6 燃气阀组的气密性检验 12 4.7 电气连接 135 调试与操作 14 5.1 首次调试时的安全指示 14 5.2 在首次调试前的措施 14 5.3 首次调试 15 5.4 功能流程接线图 25 5.5 显示及操作面板 27 5.6 停机 286 故障原因及排除 297 保养 32 7.1 保养工作的安全说明 32 7.2 保养计划 32 7.3 混合室的拆卸与安装 33 7.4 混合室的调节 33 7.5 点火电极的设定 34 7.6 罩盖的保养位置 34 7.7 叶轮及燃烧器马达的拆卸与安装 35 7.8 风门伺服马达的拆卸与安装 35 7.9 风门传动机构的拆卸与安装 36 7.10 燃气蝶阀伺服马达的拆卸与安装 36 7.11 DMV 上电磁体的拆卸与安装 37 7.12 稳压阀内弹簧的拆卸与安装 37 7.13 燃气过滤器内部滤芯的拆卸与安装 38 7.14 燃烧管理器的拆卸与安装 388 技术数据 39 8.1 燃烧器配置 39 8.2 工作范围表 39 8.3 允许使用燃料 40 8.4 电气数据 40 8.5 允许的环境条件 40 8.6 尺寸 40 8.7 重量 41附录燃气流量的计算 42 燃烧值的检验43本安装使用说明书¾是燃烧器供货时同时提供的，在使用地点应能随时找到¾应由专业人员进行解释¾包含了燃烧器安装、调试及保养安全性方面的重要说明¾所有与燃烧器操作有关的人员都应加以注意移交及操作说明热能装置的供应方应最迟于移交设备时向接收方提供操作指导，并澄清该操作指导应保留在设备使用地点。

威索和百得燃烧器配置表

威索和百得燃烧器配置表

德国威索燃气燃烧器配套清单1
德国威索燃油燃烧器配套清单2
德国威索油/气两用燃烧器配套清单3
WG标配：主机、管理器（含检漏程序）、电磁阀组（含调压功能、过滤功能）.说明书壹套.
WM-G标配：ABE操作面板、管理器W-FM50(含检漏程序)、DMV双体电磁阀、WF气体过滤器、弯头、FRS稳压阀、说明书壹套.
WM-GL标配：主机、管理器（含检漏程序）、ABE操作面板、DMV双体电磁阀、WF气体过滤器、弯头、FRS稳压阀、油泵、油管、油咀、
说明书壹套
意大利百得燃气燃烧器配套清单4
意大利百得燃油燃烧器配套清单5
意大利百得油/气两用燃烧器配套清单6
意大利“百得”气机标配：主机，电磁阀组。

油/气机标配：主机，电磁阀组，油泵、油管、油咀、说明书壹套。

SC威索燃烧器说明书

SC威索燃烧器说明书
针对不同的燃烧室情况，可以 很方便地在燃烧器上进行相应 的调整。通过集成的观察窗可 以观察点火和燃烧情况。
不同的控制结构 威索WM燃烧器有以下几种控制结 构：
6
燃油： 三级式（T）（或两级式带低 冲击启动和过载释放） 比例调节式（R）
燃气： 滑动两级式或比例调节式 （ZM）（依据负荷控制：在调 节范围内，可以根据热量需求 随意调节功率。）
最重要的优点 • 切换燃料十分便捷（燃油/燃
气） • 整个功率范围内采用电子联动
的数字化燃烧管理 • 结构紧凑 • 标准配置的进风消音罩使运行
更安静 • 借助特别研发的结构和控制系
统使内置风机的功能尤为强大 • 所有WM 20燃烧器的混合头
在出厂前都预调到了相应功率 • 防护等级IP54作为标准配置 • 所有的部件清晰可及，如：混
数字式燃烧管理系统一览表
单燃料运行 双燃料运行 燃烧管理器符合间歇性运行 燃烧管理器符合不间断运行 火焰监测符合间歇性运行 火焰监测符合不间断运行 电子联动伺服机构数 (最多) 伺服机构采用步进电机 变频控制 氧量调节 燃气阀组检漏 输入信号4-20 mA 集成有自动调整的温度 或压力 PID 控制器 操作模块可取下 (最大距离) 燃料耗量计 显示燃烧效率 eBUS / MOD BUS接口 PC支持调试 其他额外功能连接，如燃气阀组，油关断装置请洽询。 1) 不能与变频控制同时实现
product 燃油、燃气及双燃料燃烧器信息
WM20燃油、燃气和双燃料
威索monarch®WM 20(150 - 2600kW）• 紧凑强劲
1
源于传统的进步： 新monarch®
50多年来，monarch®这一标志在燃烧器制造中都是性能和质量的代名词。
50多年来，威索monarch®系列燃烧器被广泛运用于各种供暖 及工业设备上，成就了威索的杰出声望。 新的monarch®产品将续写该系列产品的成功篇章。最先进的 技术和紧凑的结构形式使该强力机型得以普遍应用。

威索燃烧器5-11说明书

威索燃烧器5-11说明书

52
19. 故障原因及排除方法
53
3
1. 一般说明 安全性 为了确保燃烧器的安全运行，必须由合格的人员安 装及调试，并且按本说明书中要求进行。 要特别注意相应的安装及安全规定（如 DIN、VDE 等）。 火焰监测设备、限位控制设备、矫正元件及其它安 全装置只能由制造者或其授权代理进行调整。 不遵守规定可能引起伤亡事故及重大物质损失。
RMS7 至 RMS11 的调节系统
18
9.3 油量计和油调节器
19
10. MS 燃烧器的喷嘴循环系统
20
11. 工作范围表
23
11.1 L 和 RL 型燃烧器
23
11.2 M/MS 和 RM/RMS 型燃烧器
的工作范围表
29
12. 喷嘴的选择
33
12.1 两段式及三段式燃烧器
33
12.2 滑动两级及比例调节型燃烧器
德国麦克斯·威索有限责任公司
目录
1. 一般说明
4
2. 燃烧器的安装
5
3. 供油
6
4. 供油金属软管安装说明
8
5. 油预热系统
10
5.1 预热器
10
5.2 伴热部件
10
6. 油泵
12
7. 鼓风叶轮的固定
14
8. 燃烧器燃料系统
15
9. 调节系统
17
9.1 RL5 和 RL7 的调节系统
17
9.2 RL8 至 RL11，
4
2. 燃烧器的安装 本图表示不对端部进行冷却的加热设备的耐火材料。 耐火材料不得超过燃烧头的前部边缘。（尺寸 l1）。 如果必须对一非冷却点进行保护，则耐火材料应作 成与燃烧头前部平面成锥形（≥60°）的形状。对于 前端水冷的锅炉可能不需要耐火材料，可参考锅炉 制造者的说明。 必须准备与上述尺寸相符的锅炉前板。燃烧器的铰 接法兰也可用于钻孔模板。在装配前，必须在螺栓 螺纹和螺孔上涂上石墨。 具有燃烧头加长的燃烧器示例见第 13 节。

威索燃烧器中文说明书

安装使用说明书威索燃气燃烧器1-11号- weishaupt -证明在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的基本要求：90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。

其它质量保证体系由DIN EN ISO 9001认可。

德国麦克斯·威索有限公司目录1. 一般说明 (2)2. 燃烧器的安装 (5)3. 气路示意图 (7)4. 阀门组件说明 (8)5. 阀门组件的安装 (16)6. 阀门组件的气密性检验 (19)7. 功能流程检验 (19)8. 准备第一次调试 (20)9．调试 (20)10．燃烧筒及稳焰盘的调整 (32)11. 工作范围表 (33)12. 设置点火电极 (36)13. 鼓风轮的固定 (36)14．工作流程 (37)15. 限制及辅助开关的凸轮位置设置 (44)16. 燃气流量的计算，从标准状态到实际状态的换算 (46)17. 常见故障及排除方法 (48)1. 一般说明简介下表为安装及调试中各个步骤的基本概括为了达到正确安装及调试的目的，请对此说明书中的所有说明加以注意。

步骤工作章节1 燃烧器的安装 22 安装燃气阀门组 53 燃气阀门组的气密性检验 64 检查燃气供气压力8.15 排去燃气阀门组中的空气8.26 功能流程检验77 检查燃烧头108 检查设备9.19 调试9.3 安全性要确保燃烧器的安全运行，必须由合格的专业人员按此说明书进行正确的安装及调试。

要特别注意相关的安全规定（如DIN-VDE，DIN-DVGW）。

火焰监测装置、限制装置，调节机构以及其它安全装置只能由制造厂或其委托单位进行安装。

不遵守规定可能导致人员伤亡及重大物质损失等严重后果。

威索燃烧器中文说明书

威索燃烧器中文说明书 Hessen was revised in January 2021安装使用说明书威索燃气燃烧器1-11号- weishaupt -证明在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的基本要求：90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。

其它质量保证体系由DIN EN ISO 9001认可。

德国麦克斯·威索有限公司目录1. 一般说明.................................................................. 错误!未定义书签。

2. 燃烧器的安装.............................................................. 错误!未定义书签。

3. 气路示意图................................................................ 错误!未定义书签。

4. 阀门组件说明.............................................................. 错误!未定义书签。

5. 阀门组件的安装............................................................ 错误!未定义书签。

6. 阀门组件的气密性检验...................................................... 错误!未定义书签。

7. 功能流程检验.............................................................. 错误!未定义书签。

2.1 WKMS70 manual 中文手册

安装使用说明书目录1. 一般说明52. 安全性提示63. 技术说明83.1应用条件83.2基本功能93.3燃油调节系统 103.4泵站 123.5油预热系统 143.6风机、风道及冷却风机系统 153.7燃烧管理器W-FM的功能 174. 安装184.1安装的安全性提示 184.2运输及仓储 184.3安装前的准备 184.4供油 194.5喷嘴的选择 224.6燃烧器的安装 234.7电路连接 245. 调试及操作255.1调试安全性提示 255.2首次调试前的措施 255.3W-FM的操作 275.4调试及优化 285.5调试后的措施 305.6设备停止运行 316 故障原因及排除326.1燃烧器常见故障 326.2W-FM的故障 347 维护357.1维护的安全性提示 357.2维护工作 357.3喷嘴座的拆卸与安装 367.4喷嘴的拆卸与安装 377.5混合装置的拆卸及安装 387.6点火电极的设定 407.7混合装置的设定和检查 417.8混合装置伺服机构的拆卸和安装 427.9风门伺服机构的拆卸和安装 437.10回油调节器伺服机构的拆卸与安装 448 技术数据45 8.1燃烧器配置 45 8.2工作范围表 45 8.3适合的燃料 45 8.4混合装置尺寸 46 8.5允许的环境温度 47 8.6电器数据 47 8.7重量 47 8.8燃烧器尺寸 481. 一般说明本安装使用说明书y是设备的重要组成部分，必须始终保存于设备使用处备查；y部分内容在下列安装使用说明书中有所补充：- 燃烧管理器W-FM使用说明书- 油预热器使用说明书y只能由合格的专业人士进行指导；y包含了事关设备安全的重要安装、调试及维护方面的说明；y对所有与设备运行有关人员均应引起注意。

符号及指示说明这一符号表示忽视相关说明可能导致致命伤害的严重后果。

这一符号表示忽视相关说明可能导致致命的电击伤害。

这一符号表示忽视相关说明可能导致设备损毁或环境破坏的严重后果。

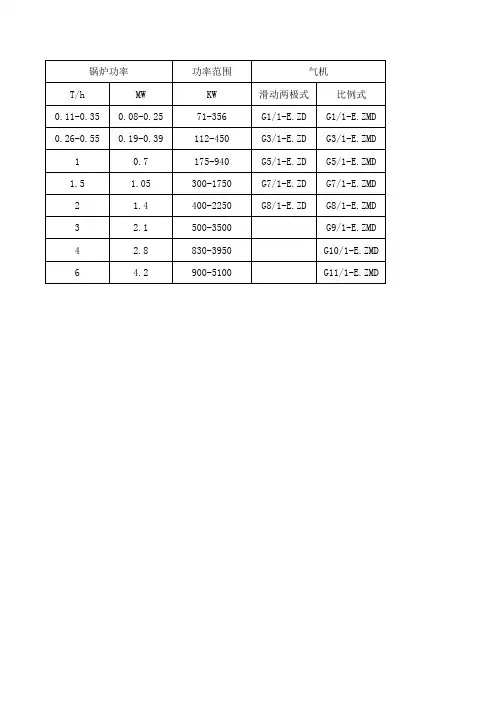

威索燃烧器选型表

0.6 1 1.5 2 3 3 4 6
Capacity (锅炉）吨数
0.5 1 1.5 2 3 3 1.5 2 3 4
RMS11 ZMD
110-460
1067-4462
6
RMS60/1A ZMD
160-633
1800-7120
7
RMS60/2A ZMD
160-633
1800-7120
8
RMS70/1A ZMD
Model No. 型号
WG40N/1-A RP3/4 WWGG404N0N/1/-1A-ARRPP1 11″
″ WG40N/1-A RP2″
G1/1-E RP1″ G1/1-E DN40 G3/1-E RP1″ G3/1-E DN40 G5/1-D DN40 G5/1-D DN50 G7/1-D DN40 G7/1-D DN65 G8/1-D DN50 G8/1-D DN80 G9/1-D DN65 G9/1-D DN80 G10/1-D DN80 G10/1-D DN100 G11/1-D DN80 G11/1-D DN125 G60/1-A DN100 G60/1-A DN125 G60/2-A DN100 G60/2-A DN125 G70/2-A DN125 G70/2-A DN150
Burner Output 输出功率
242-902 582-1552 727-2328 854-2716 775-2570 562-1552 727-2328 854-3007 970-3686
Capacity
(锅炉）吨数
0.5
0.3
0.5
1
1.5 2 2月3日 3 4
Capacity (锅炉）吨数
RL8/2 ZMD
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
般只适合于在室内使用。环境温度应在-15°C 至 +40°C 之间。
安装 燃气阀门组件必须安装正确而不松动。
电气安装 安装连接电缆时要注意，电缆的长度必须足以让燃 烧器及锅炉门的开启不受影响。 由直流或交流电网直接供电的控制回路只允许接 在相线及地线之间。 在没有接地的电网中，控制回路必须由一控制变压 器供电。 控制变压器上作为零线使用的极必须接地。 相线和零线必须连接正确。 注意保险丝的最大许可范围。
安装使用说明书 威索燃气燃烧器 1-11 号
- weishaupt -
目录
证明
在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列 EC 标准的基 本要求： 90/396/EEC Gas Equipment Guideline 89/336/EWG Electromagnetic Compatibility 73/23/EEC Low Voltage Guideline 因此燃烧器上带有 CE/0085 标记。 其它质量保证体系由 DIN EN ISO 9001 认可。 德国麦克斯·威索有限公司
热感应关闭装置 如有要求，热感应关闭装置必须安装于球阀前。
输气管道 输气管道应由相关部门做好相应的气密性检验工 作。一般情况下，输气管道的口径最少要比燃烧器 的阀门组口径大一规格。
燃气阀门组件 要注意各个组件的安装次序及方向。双．重．电．磁．阀． （．D．M．V．）．应．尽．可．能．地．安．装．于．靠．近．燃．烧．器．燃．气．蝶．阀．的． 位．置．，．以．保．证．设．备．顺．利．启．动．及．无．故．障．运．行．。
燃气流量计 流量计的量程、安装位置及型号要由供气部门确 认。应当使用由 DVGW 认可的燃气流量计。在没 有安装流量计的情况下，由于缺乏基本的测试手 段，因而无法将燃烧器输出功率调整到所需要的最 准确的状态。
锅炉房实施规程 根据锅炉房实施规程，要仔细察看紧急开关、燃气 主关闭装置、通排风装置等。所发现的缺陷要记录 在案。 在使用蒸汽锅炉的场所，还应对各项气密性检验的 结果加以注意并做好记录工作。 调试后应出具调试报告并交用户审核签署。实际使 用者要受到相关的操作指导。 要将常规的操作说明放置于锅炉房内显眼处。
保养 如在保养及检验工作中密封件被打开，在重新安装 时必须清洁密封面并注意保持密闭性能。
维护与保养 根据 DIN4755 及 DIN4756 的规定，全套设备应至 少一年进行一次维护与保养。根据实际情况还应对 相应部件的气密性进行复查。燃烧后的烟气值在每 次保养及故障处理时要进行测量。
环境条件 燃烧器及燃气阀门组的原材料、制造及防护形式一
使用燃气时的一般说明 在安装燃气设备时要注意相关的规定与准则（如 DVGW-TRGI '86/'96，TRF 1996，DIN4756）。 负责燃气设备的责任方应在一开始就从供气方了 解计划使用的燃气性质，并确保燃气的供应稳定与 充足。
燃气性质 要事先从供气方了解燃气的一些基本特性，如： 热值（kWh/m3）、燃烧后烟气中 CO2 的理论最大含 量和燃气供气压力。
1
1. 一般说明
简介
下表为安装及调试中各个步骤的基本概括 为了达到正确安装及调试的目的，请对此说明书中 的所有说明加以注意。
步骤 1 2 3 4 5 6 7 8 9
工作 燃烧器的安装 安装燃气阀门组 燃气阀门组的气密性检验 检查燃气供气压力 排去燃气阀门组中的空气 功能流程检验 检查燃烧头 检查设备 调试
人员资格 本说明书所指的合格人员为熟悉安装调试并有足 够能力从事其工作的人员，如： ¾ 受过培训，并有能力根据安全技术的标准操作、
接地及标识电器的 ¾ 受过培训，并有能力在现场对燃气装置进行安
装、调试及维修的
操作说明 每台燃烧器所附的操作说明必须放置在设备周围 显眼处。在操作说明上必须标明最近的服务商联系 地址。
3
2. 燃烧器的安装
安装示例
燃烧器前板上的钻孔尺寸
1-10 号
11 号
燃烧头和耐火砖之间要用“可移动” 的材料填塞，不可固定死。
规格
燃烧筒型号 尺寸（单位：毫米）
指导 故障经常是由于误操作引起的。因此司职人员应被 详细告知燃烧器的相关常识。如经常出现某一故 障，则应通知服务商。
安装 安装燃油设备必须按相应的标准及规定进行。因此 安装者必须确保所有的规定得到贯彻执行。应当认 真对待安装、调试及保养等各项工作。燃油要符合 DIN51603 的标准。
电气接线图 每台燃烧器都附有一详细的接线图。
1. 一般说明....................................................................................................................................................................... 2 2. 燃烧器的安装............................................................................................................................................................... 4 3. 气路示意图................................................................................................................................................................... 6 4. 阀门组件说明............................................................................................................................................................... 7 5. 阀门组件的安装......................................................................................................................................................... 14 6. 阀门组件的气密性检验 ............................................................................................................................................. 17 7. 功能流程检验............................................................................................................................................................. 17 8. 准备第一次调试......................................................................................................................................................... 18 9．调试............................................................................................................................................................................ 18 10．燃烧筒及稳焰盘的调整.......................................................................................................................................... 28 11. 工作范围表............................................................................................................................................................... 29 12. 设置点火电极........................................................................................................................................................... 32 13. 鼓风轮的固定........................................................................................................................................................... 32 14．工作流程.................................................................................................................................................................. 33 15. 限制及辅助开关的凸轮位置设置........................................................................................................................... 40 16. 燃气流量的计算，从标准状态到实际状态的换算 ............................................................................................... 42 17. 常见故障及排除方法............................................................................................................................................... 44
