脉冲袋式除尘器过滤风速的正确选择及设计计算方法

袋式除尘器的选型1．处理气体量的计算计算袋式除尘器的处理气体量时，首先要求出工况条件下的气体量，并且还要考虑除尘器本身的漏风量。

Q=Qs－(273+Tc)×101.324/273Pa×﹙1＋K﹚，Q——通过除尘器含尘气体量，m³/h;Qs——生产过程产生的气体量，m/h;Tc——除尘器内气体的温度，摄氏度；Pa——环境大气压，kpa;K——除尘器前漏风系数。

2.过滤风速的选取多数反吹风袋式除尘器的过滤风速在0.6-1.3m/s之间。

脉冲袋式除尘器的过滤风速在1.2-2.0m/s左右，玻璃纤维袋式除尘器的过滤风速约为0.5-0.8m/s。

3.总过滤面积S=S1+S2=Q／60V+S2式中：S——总过滤面积，m²;S1——滤袋工作过滤面积，m²S2——滤袋清灰部分的过滤面积，m²;Q——通过除尘器的总气体量，m³/h;V——过滤速度，m/min4.滤袋直可取150—250mm，长度以2-3米。

由于清灰强度不大，滤袋寿命较长，一般可达1-3年。

过滤风速一般为0.5-0.8m/min,阻力约500-1000pa,除尘器的入口含尘质量浓度通常不超过3-5m/min.本体阻力大体在50-500pa之间。

使用脉冲除尘器时如果滤袋上端带有文氏管导流器，则需要加上50-150pa的阻力损失。

这部分阻力是不可忽视的。

5.由于机械振打的振打加速度分布均匀，因此设计中，通常需要停风清灰。

但是机械振打袋式除尘器通常是小型设备，不停风清灰的场合也很多。

6.脉冲阀。

脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式和淹没式两类，每类有6个规格接口从20-76(3/4英寸至3英寸)。

每个阀一次喷吹耗气量30-600m³/min(0.2-0.6MPa).值得注意的是国产脉冲阀的工作压力直角式阀是0.4-0.6Mpa,淹没式阀是0.2-0.6Mpa.进口产品不管哪一种阀，工作压力范围均是0.06-0.86MPa，两类阀没有承受压力和应用压力高低之区分。

现在设计计算一款小型脉冲袋式除尘器，具体计算步骤及选型如下：
1、布袋选择：直径160，长度1200，
单个布袋除尘面积：0.16×3.1415926×1.2=0.6032 米²
布袋数量：30个×0.6032=18.0956米²
2、风机选型计算：
风量：过滤风速按1米/分钟
18.0956×1×60=1085.7344 立方米
查风机参数选择4-72-3.2A-2.2KW风机，全压792～1300，风量：1688~3517
3、脉冲阀规格：
1寸直角脉冲阀，单个脉冲阀喷吹6的布袋
（不知道该如何列式计算）
4、喷吹管与袋口距离计算：
套用计算公式：（160-48）/0.353=317
感觉太高了吧，最终按大家的经验选择喷吹高度150mm
5、导流管的长度：
不知如何计算，目前定位喷吹口与导流管车削加工一体成型，喷吹孔6毫米，导流管长度35毫米，
导流管孔径16毫米
5、气包容量计算：
采用168无缝管制作，长度950毫米，应该够了吧？
我算出来是310左右，减去袋口内缩100-150等于210-160mm
风机的全压算低了，除尘器的阻力算到1200~1500Pa比较合适，你还要加上管道的阻力损失。

袋式除尘器的选型计算袋式除尘器选型计算⼀、处理⽓体量的计算 Qc s as c a t =273m t a Q Q P ??3（273+）101.325（1+K ）Q ：⽣产过程中产⽣的⽓体量 N /h：除尘器内⽓体的温度℃P ：环境⼤⽓压 KP K ：除尘器前漏风系数注：缺乏必要的数据时，可根据⽣产⼯艺过程产⽣的⽓体量，再加集⽓罩混进的空⽓量（约20%～40%）计算。

⼆、过滤风速的选取 V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在 1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min 。

袋式除尘器过滤风速（m/min ）实际选型中根据经验、粉尘性质、滤料型号进⾏选择。

计算⽅法⼆：n 12345n 12345=V V C C C C C V C C C C C ：标准⽓布⽐：清灰⽅式系数：⽓体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：⽓体温度系数：⽓体净化质量要求系数V n ：⿊⾊和有⾊⾦属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、⾦属细粉、⾦属氧化物等取1.7m 3/(m 2·min )；铝氧粉、⽔泥、煤炭、⽯灰、矿⽯灰等取2.0m 3/(m 2·min )。

C 1：脉冲清灰（织造布）取1.0；脉冲清灰（⽆纺布）取1.1；反吹加振打清灰取0.7～0.85；反吹风取0.55～0.7。

C 2：如图曲线可以查找C 3：如表所列C 4：如表所⽰C 5：净化后含尘浓度＞30mg/m 3，取1.0；＜10mg/m 3取0.95。

三、过滤⾯积计算1、有效过滤⾯积160QS V=2、总过滤⾯积12S S S =+S 2：滤袋清灰部分的过滤⾯积四、单条滤袋⾯积（圆形） 34=S DL DL S ππ=-S4：滤袋未能起过滤作⽤的⾯积，⼀般占滤袋⾯积的5%～10%。

五、滤袋数量3n=S S 六、滤袋规格脉冲袋式除尘器滤袋长径⽐为：12:1～60:1。

袋式除尘器设备计算书一、基础参数设计参数1）烟气量：Q’=43223Nm3/h2）烟气温度 T=180℃3）进口含尘浓度：C1≤15g/Nm34）出口含尘浓度：C2≤10mg/Nm35）除尘器阻力：△P≤1500Pa6）在线过滤风速：Vf≤0.5m/min7）离线过滤风速：Vf´≤0.6m/min二、基本设计参数选择、计算1、除尘效率计算：η=(1-C2÷C1)*100%=[1-10÷(15*1000)]*100%=99.93%2、工况烟气量计算：Q=Q´÷[273÷(273+T)]=43223÷[273÷(273+180)]=71722m3/h3、过滤面积计算：A=Q ÷(60*Vf) =71722÷(60*0.5)=2391m24、滤袋规格选择：根据场地情况和清灰方式选取滤袋规格为：ø160×6000mm: 单条滤袋过滤面积计算：Sd=D*π*L=0.16*π*6=3.0159m2滤袋数量初步计算：n=A÷Sd=793 条pcs5、室数设定：=2391÷3.0159 根据场地情况设置为双列形式，共6 仓室，考虑每个仓室行、列滤袋排列数量以及设计余量，设定每室滤袋排列为每列14 条，每行10 条，则每个室的滤袋数量为：n1=14*10=140 条pcs，则滤袋总数为n´=140*6=840 条。

三、计算复核参数1、则修正后的过滤面积为：A’=n’*Sd=840*3.0159 =2533m22、实际在线过滤风速计算：Vf=Q÷60÷(n’*Sd)=71722÷60÷(840*3.0159)=0.47m/min3、实际离线过滤风速计算：Vf’=Q÷60÷[(n´-n1)*Sd] =0.56m/min =71722÷60÷[(840-140)*3.0159]四、结论：经过复核，满足设计要求。

布袋除尘器过滤风速选择一、脉冲袋式除尘器提升除尘效率的方法特点1.粉尘量的大小粉尘量的大小也是影响脉冲袋式除尘器的重要因素，一般情况下，我们为了使除尘器能够增加除尘效果，通常会通过加大进风口的风力大小来控制除尘效率。

但是并不意味着风力越大，除尘效果就会越好，每台设备的风机功率大小是有限制的，为了保障其风机的稳定性，我们在选购设备时首先要根据现场的粉尘量大小来确定除尘器设备的具体型号，这样就不会出现小马拉大车的被动局面了。

2.工作状态中的影响因素同一个除尘布袋在不同的工作状态下也会有不同的除尘效率，布袋进行清洁后再除尘效率是比较低的，而积灰的除尘布袋的除尘效率确实比较高的，在把灰尘清除后效率又会有所降低。

由此可知，其实除尘布袋之所以起到除尘的作用，是因为除尘布袋表面的那层粉尘，是它对会灰尘进行了二次过滤。

所以其实在清洁除尘袋的时候，应该适当的保留一些除尘布袋上的灰尘。

3.粉尘物质的特点不同的粉尘物质，根据其特性不同，我们所使用的除尘器设备也有所差别，想锅炉用的除尘器设备一般都是脱硫脱硝除尘器，水泥厂生产线用的一般都是脉冲袋式除尘器等等。

选对设备才能使除尘器发挥出其功效，具体的选用情况可以咨询吉光环保设备生产厂家。

二、布袋除尘器过滤风速选择方法1.应弄清含尘气体的物理、化学性质，如温度、含湿量、化学成份及性质。

这些参数的确定与除尘附加处理措施、过滤风速的选择有着直接间接的关系。

2.要弄清粉尘的粘性。

粘性是粉尘之间或粉尘与物体表面分子之间相互吸引的一种特性。

对布袋除尘器，粘性的影响更为突出，因为除尘效率及过滤阻力在很大程度上取决于从滤料上清理粉尘的能力。

3.要弄清粉尘的粒径分布。

粉尘的粒径是它的基础特性，它是由各种不同粒径的粒子组成的集合体，单纯用平均粒径来表征这种集合体是不够的。

4.应弄清粉尘的容重或堆积比重，即单位体积的粉尘重量。

其中的单位体积包括尘粒本身体积、尘粒表面吸附的空气体积、尘粒本身的微孔、尘粒之间的空隙。

脉冲袋式除尘器过滤风速的正确选择及设计计算方法脉冲袋式除尘器是一种常用的除尘设备，主要用于过滤工业废气中的固体颗粒物。

在进行脉冲袋式除尘器的设计和选择时，正确选择过滤风速是非常重要的。

本文将介绍脉冲袋式除尘器过滤风速的正确选择及设计计算方法。

一、脉冲袋式除尘器过滤风速的选择脉冲袋式除尘器的过滤风速应根据工作场所的具体情况进行选择，一般应考虑以下几个方面：1. 风速不能太高，以避免颗粒物在气流中的惯性力增大，导致颗粒物撞击袋壁，磨损袋的表面，影响除尘效果。

2. 风速不能太低，以避免颗粒物在气流中的沉积，堵塞袋的孔隙，影响透气性能。

3. 袋滤器的过滤速度应大于粉尘的入口浓度，以保证除尘效果。

4. 受到工艺条件和运行环境的限制，风速不能过高，一般不超过10m/s。

在进行过滤风速的选择时，可以参考以下公式：V = Q / (A*n)其中，V为过滤风速（m/s），Q为气体流量（m³/h），A为有效过滤面积（㎡），n 为袋滤器数量（个）。

二、脉冲袋式除尘器过滤风速的设计计算方法1. 计算气体流量Q：根据工艺条件和污染物排放浓度等参数，计算出气体流量Q。

常用的计算公式为：Q = C * V其中，C为粉尘入口浓度（g/m³），V为处理风量（m³/h）。

2. 计算有效过滤面积A：根据要处理的气体流量Q，选择合适的袋滤器型号，查找该型号的额定风量及有效过滤面积。

根据额定风量确定脉冲袋式除尘器的最大处理风量，并根据气体流量Q选择合适的袋滤器数量n。

然后根据袋滤器的有效过滤面积计算总的有效过滤面积A，即：A = A1 * n其中，A1为单个袋滤器的有效过滤面积（㎡），n为袋滤器数量（个）。

3. 计算过滤风速V：根据气体流量Q和有效过滤面积A计算过滤风速V，即：V = Q / A通过以上计算方法，可以得到脉冲袋式除尘器的过滤风速V。

根据实际情况，结合工艺条件和设备参数等方面的综合考虑，确定合适的过滤风速。

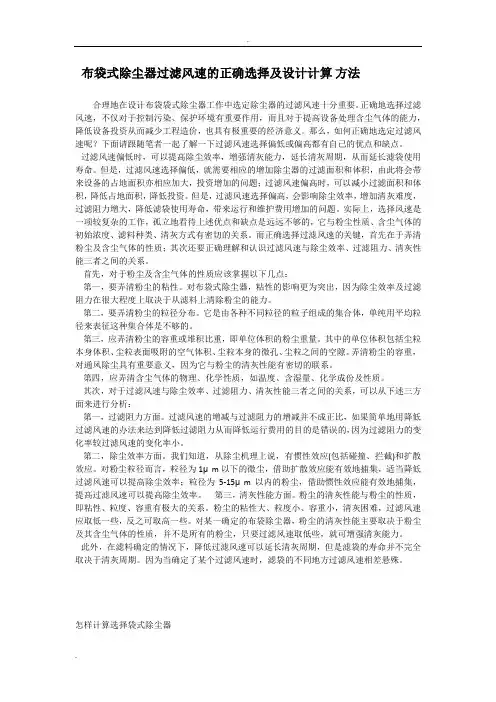

布袋式除尘器过滤风速的正确选择及设计计算方法合理地在设计布袋袋式除尘器工作中选定除尘器的过滤风速十分重要。

正确地选择过滤风速，不仅对于控制污染、保护环境有重要作用，而且对于提高设备处理含尘气体的能力，降低设备投资从而减少工程造价，也具有极重要的经济意义。

那么，如何正确地选定过滤风速呢？下面请跟随笔者一起了解一下过滤风速选择偏低或偏高都有自己的优点和缺点。

过滤风速偏低时，可以提高除尘效率，增强清灰能力，延长清灰周期，从而延长滤袋使用寿命。

但是，过滤风速选择偏低，就需要相应的增加除尘器的过滤面积和体积，由此将会带来设备的占地面积亦相应加大，投资增加的问题；过滤风速偏高时，可以减小过滤面积和体积，降低占地面积，降低投资。

但是，过滤风速选择偏高，会影响除尘效率，增加清灰难度，过滤阻力增大，降低滤袋使用寿命，带来运行和维护费用增加的问题。

实际上，选择风速是一项较复杂的工作，孤立地看待上述优点和缺点是远远不够的，它与粉尘性质、含尘气体的初始浓度、滤料种类、清灰方式有密切的关系。

而正确选择过滤风速的关键，首先在于弄清粉尘及含尘气体的性质；其次还要正确理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系。

首先，对于粉尘及含尘气体的性质应该掌握以下几点：第一，要弄清粉尘的粘性。

对布袋式除尘器，粘性的影响更为突出，因为除尘效率及过滤阻力在很大程度上取决于从滤料上清除粉尘的能力。

第二，要弄清粉尘的粒径分布。

它是由各种不同粒径的粒子组成的集合体，单纯用平均粒径来表征这种集合体是不够的。

第三，应弄清粉尘的容重或堆积比重，即单位体积的粉尘重量。

其中的单位体积包括尘粒本身体积、尘粒表面吸附的空气体积、尘粒本身的微孔、尘粒之间的空隙。

弄清粉尘的容重，对通风除尘具有重要意义，因为它与粉尘的清灰性能有密切的联系。

第四，应弄清含尘气体的物理、化学性质，如温度、含湿量、化学成份及性质。

其次，对于过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，可以从下述三方面来进行分析：第一，过滤阻力方面。

袋式除尘器的选型计算
简介：
选型计算的目标：
1.确定袋式除尘器的处理风量和压差；
2.确定袋式除尘器的过滤面积和袋数。

计算步骤：
1.确定处理风量：
处理风量是指袋式除尘器单位时间内处理的气体体积。

根据工况条件和空气净化要求，可以通过以下公式计算处理风量：
处理风量=工况气体体积流量×处理效率
其中，工况气体体积流量是指工况条件下流经除尘器的气体体积，处理效率是指袋式除尘器的过滤效果。

2.确定压差：
压差是指气体通过袋式除尘器时所产生的阻力。

根据工况条件和压差限制，可以通过以下公式计算压差：
压差=（气体密度×处理风量^2×常数）/（过滤面积×袋数）
其中，常数是与道流性能和过滤袋形状等参数相关的系数。

3.确定过滤面积：
过滤面积是指袋式除尘器中用于过滤粉尘的袋子的总面积。

根据工况条件和过滤效果要求，可以通过以下公式计算过滤面积：
过滤面积=处理风量/过滤速度
其中，过滤速度是指气体通过袋子时的线速度。

4.确定袋数：
袋数是指袋式除尘器中用于过滤粉尘的袋子的数量。

根据工况条件和
袋式除尘器设计的要求，可以通过以下公式计算袋数：
袋数=过滤面积/单个袋子的面积
以上为袋式除尘器选型计算的基本步骤。

在实际应用中，还需考虑袋
式除尘器的材质、结构和操作维护等因素，以确保选型的准确性和稳定性。

同时，在进行选型计算时，还应参考相关国家标准和行业规范的要求，以
保证袋式除尘器的使用安全和环保效果。

总结：。

脉冲袋式除尘器对过滤风速的确定随着“蓝天保卫战三年行动计划”的展开，国家对污染物排放限值提出了更高的要求，如2005年器新建的水泥厂，其生产设备排放的烟尘浓度不能超过50mg/Nm3和30mg/Nm3，自2004年起新建的火电厂，烟尘排放浓度不能超过50mg/Nm3，甚至重污染行业、地区实施超低排放标准。

为了满足这日趋严格的排放标准，高效率的除尘设备成为人们关注的重点，在这样的行业大环境下，脉冲袋式除尘器受到广泛应用。

脉冲袋式除尘器是众多除尘器中除尘效率最高的设备，它能使烟尘排放浓度降低至10mg/Nm3以下，所以在众多工业除尘中得到广泛应用。

在企业安装脉冲袋式除尘器时，除尘器设计人员会根据企业入口烟尘浓度、出口烟尘浓度（即当地的烟尘排放标准）来确定脉冲袋式除尘器的一些设计参数，以最小的成本达到烟尘排放目标，其次如果不去计算这些参数，仅仅粗略的估算的话，其制造的除尘器设备也能将烟尘处理达标，因为脉冲袋式除尘器的除尘效率很高，容差范围大，但这种设备无法长期稳定运行，这样对除尘设备的使用寿命有很大的影响。

因此，脉冲袋式除尘器的设计师通过较为详细的计算和验算，才能做到既保证污染物排放达标，又节能和设备长期稳定运行。

脉冲袋式除尘器一般使用针刺毡滤袋，过滤风速取值范围大，因此除尘设备设计时，过滤风速取多大值必须加以研究，以下是生产脉冲袋式除尘器的一些经验之谈。

脉冲袋式除尘器处理烟气浓度较高，过滤风速也较大的话，不仅会发生粒子穿透，而且布袋上的粉尘层很快增厚，阻力也会随之增大，因此就需要增加清灰频率。

而脉冲布袋除尘器，因清灰力度较大，虽然不会破坏初层粉尘，但清灰后，总有一段时间，除尘效率会下降（有时甚至低于98%），清灰次数越多，这种现象越多，进而影响除尘器的总效率，对于超低排放行业来说，是不容易达到排放要求的。

因此需要将过滤风速取小一些，既能达到排放标准，又能保证脉冲袋式除尘器长期稳定的运行。

综合来说，脉冲袋式除尘器过滤风速与烟气温度和烟气粉尘浓度成反比，与烟尘粒径的对数成正比。

布袋除尘器选型参数计算方法一、处理气体量的计算Qc s as c a t =273m t a Q Q P ⨯⨯3（273+）101.325（1+K）Q ：生产过程中产生的气体量 N /h ：除尘器内气体的温度 ℃P ：环境大气压 KP K：除尘器前漏风系数注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。

二、过滤风速的选取V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min。

袋式除尘器过滤风速（m/min）粉尘种类清灰方式自行脱落或手动振动机械振动反吹风脉冲喷吹炭黑、氧化硅（白炭黑）、铝、锌的升华物以及其他在气体中冷凝和化学反应形成的气溶胶、活性炭、由水泥窑排出的水泥0.25～0.40.3～0.50.33～0.600.8～1.2铁及钛合金的升华物、铸造尘、颜料、由水泥磨排出的水泥、炭化炉升华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉0.28～0.450.4～0.650.45～1.00.8～1.6滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑（二次加工）、氧化铝、高岭土、石灰石、矿尘、铝土矿、水泥（来自冷却器）0.30～0.500.5～1.00.50～1.01.0～2.0实际选型中根据经验、粉尘性质、滤料型号进行选择。

计算方法二：n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数V n ：黑色和有色金属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、金属细粉、金属氧化物等取1.7m 3/(m 2·min )；铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m 3/(m 2·min )。
