布袋式除尘器使用说明手册（详细）本手册是的原理、构造和使用应该注意的事项及辅助设备操作维护等方面的技术要求，以便使操作人员能正确了解使用该型除尘器。
供调试与使用时使用。
1.概述除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。
整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。
工作原理如下:含尘气体由进风烟道各入口阀进入各单元箱体，在箱体导流系统的引导下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋，经上箱体、提升阀、出风烟道排出除尘器，经过风机和烟囱直接排放到大气中。
随着过滤工况的进行，当滤袋表面积尘达到一定量时，由清灰控制装置(差压或定时、手动控制)按设定程序，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。
落入灰斗中的粉尘经由仓泵进入气力输灰系统。
结构特点如下:本脉冲布袋式除尘器为外滤式除尘器，即含尘气体在滤袋外，洁净空气在滤袋内，袋口向上。
清灰功能利用差压或定时、手动功能控制在线清灰仓室，启动脉冲喷吹阀喷吹，使滤袋径向变形，抖落灰尘。
除尘器同时具有离线检修功能。
2、工艺流程整个除尘器的工艺流程可以简单描述为通过对经过除尘器的含尘气流的阻力的控制，使滤料保持zui大的捕获尘粒的能力，此控制即为周期性地对布袋清灰，防止气流阻力过大。
气流在进入汇风箱后经过各入口阀直接进入各箱体进行过滤，气流流量由各过滤室的压力自行控制，压力低的过滤室气流流量将较大。
因此，旦个过滤室的压差过大，更多的气流(含有更多的尘粒)将被赶往其它过滤室，直到各过滤室压差相当。
在实际工况中，各过滤室的压差基本相同，如果过滤室的压差较高(高于设定值)，该室将进入清灰程序;如果其中一过滤室的压差一直较高且清灰后无明显下降，说明该室有滤袋被堵;如果其中一过滤室的压差一直较低或陡然下降(低于设定值)，说明该室滤袋有破损。
灰斗上部(中箱体)设有进风管，气流由此进入过滤室，灰斗进风管中的气流分配系统将气流均匀地分布到过滤室的整个截面。
5．布袋除尘器的选型和设计（方案设计里要说明为什么选用布袋除尘器）5．1袋式除尘器的选型布袋除尘器是使含尘气流通过过滤虑料将粉尘分离捕集的装置，采用滤纸或玻璃纤维等填充层作虑料的空气过虑器，主要用于通风及空气调节方面的气体净化。
袋式除尘器的除尘效率一般可达99％以上，其除尘效率高，性能稳定可靠，操作简单，得到广泛的应用。
现主要从结构型式、通风方式、滤袋形状、滤料、清灰方式和运行方式六个方面进行选型。
5．1．1结构型式除尘器的进口布置有上进气和下进气两种方式，上进气气流与粉尘沉降方向一致，有利于粉尘的沉降，在滤袋上形成均匀粉尘层，过滤性能好，但结构较复杂，且不易调节滤袋张力。
配气需设置两层花板，成本及设备费用高，安装复杂且花板易积灰，灰斗易滞留空气，增加结露的可能性。
而下进气结构较简单，能避免上进气出现的缺点，也是现在运用较多的进气方式，其具有气流稳定、滤袋安装容易调节等优点。
故本次的设计选择下进气。
5．1．2通风方式正压式除尘器设在风机正压段，含尘气体流经风机压入除尘器，使除尘器在正压下工作。
其构造简单，节省管道。
但因含尘气体通过风机，风机叶片磨损较大。
负压式除尘器设在风压负压段，除尘器内空气被风机吸出形成负压，风机吸入的是净化后的气体，对风机叶轮磨损较小，并且不易发生因附着粉尘而产生的喘振等类事故。
因为我们处理的粉尘粒径分布范围较大，不易使用正压式，所以选择负压式除尘器，即将风机装在除尘器之后。
5．1．3滤袋形状布袋除尘器按照虑袋的形状主要分为扁袋和圆袋2种型式。
扁袋形式较多，单位体积过滤面积大，结构紧凑，但结构复杂，清灰换袋困难，制作要求较高，虑袋之间易堵塞，清灰效果常不如圆袋。
而采用圆袋受力均匀，支撑骨架及连接简单，清灰所需动力小，检查维护方便。
故本次的除尘系统选择圆袋除尘器。
5．1．4滤料滤料式组成袋式除尘器的核心部分，其性能对袋式除尘器操作有很大影响。
选择滤料时必须考虑含尘气体的特征，如颗粒和气体性质（温度、湿度、粒径和含尘浓度等）。

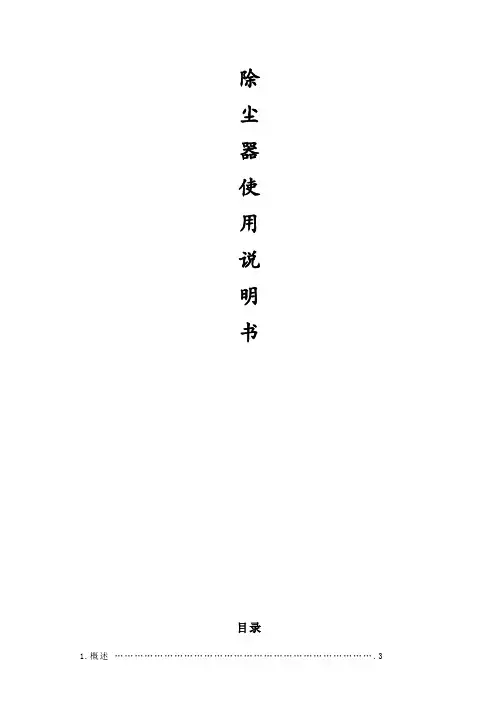

除尘器使用说明书目录1.概述 (3)2.功能 (3)3.设置及调整 (3)4.操作 (4)5.注意事项 (6)6.故障及排除 (7)7、安装及装配图 (7)8、控制器 (7)一、概述●广州宏达设计旳脉冲式布袋除尘器特点:●脉冲喷吹清灰系统, 采用宁波可尔可旳控制仪及脉冲阀门除尘器体构造, 采用原则模板焊接, 整体构造, 强度牢固, 组装维修以便二、功能●脉冲清灰采用时序控制器MCY系列控制阀门KEK系列, 喷吹清灰频率及喷吹间隔可手/自动设置具差压显示和差压远程信号, 压差值范围为：0~5000PA三、设置及调整1）、膜片阀旳动作时间, 出厂设定在0.15秒~0.25秒之间, 当调试完毕后一般不需要再调整。
如有特殊状况需要, 请专业人员进行调整。
2）、膜片阀旳动作间隔时间, 由厂商依运转特性经验先假设设定（一般值约60S~120S）初值, 试车运转时, 依实际运转状况, 调整最合适之时间值。
3)、气包压力表使用时要调整压力至0.3~0.4Mbar, 依实际运转状况, 调整最合适之压力值。
4)、差压变送器4-20mmADC输出, 需设置4个功能点: 1200Pa关注点, 1800Pa调整点, Pa报警更换点, 2500Pa必须停机检查；运转后如有下列状况请调整:1）当压损超过1800Pa时（请先确认除尘系统与否正常运转状况下）请渐进调整, 缩短时间120~115~110~105 ······, 或调整喷气压力（0.2Mbar~0.5Mbar）, 观测压损与否减少（可视情形调整压差1000~1500Pa之间）；2）、当调整时间及喷气压力无法使压损低于Pa时表达滤袋须考虑更换；3）、当无法使压损低于2500Pa时, 则表达滤袋须立即更换。
否则会导致滤袋破损, 导致污染排放。
四、操作● 4.1.操作前之确认●滤袋固定与否完整；●本体内异物与否清除；●顶部上盖与否封闭；●压缩空气与否正常；●空气滤清器排水。

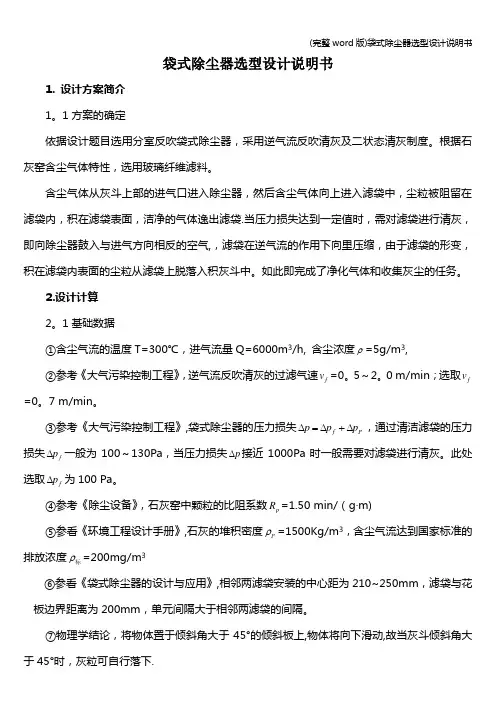

袋式除尘器选型设计说明书1. 设计方案简介 1。
1方案的确定依据设计题目选用分室反吹袋式除尘器，采用逆气流反吹清灰及二状态清灰制度。
根据石灰窑含尘气体特性，选用玻璃纤维滤料。
含尘气体从灰斗上部的进气口进入除尘器，然后含尘气体向上进入滤袋中，尘粒被阻留在滤袋内，积在滤袋表面，洁净的气体逸出滤袋.当压力损失达到一定值时，需对滤袋进行清灰，即向除尘器鼓入与进气方向相反的空气,，滤袋在逆气流的作用下向里压缩，由于滤袋的形变，积在滤袋内表面的尘粒从滤袋上脱落入积灰斗中。
如此即完成了净化气体和收集灰尘的任务。
2.设计计算 2。
1基础数据①含尘气流的温度T=300℃，进气流量Q=6000m 3/h, 含尘浓度ρ=5g/m 3,②参考《大气污染控制工程》，逆气流反吹清灰的过滤气速f v =0。
5～2。
0 m/min ；选取f v=0。
7 m/min 。
③参考《大气污染控制工程》,袋式除尘器的压力损失P f p p p ∆+∆=∆，通过清洁滤袋的压力损失f p ∆一般为100～130Pa ，当压力损失p ∆接近1000Pa 时一般需要对滤袋进行清灰。
此处选取f p ∆为100 Pa 。
④参考《除尘设备》，石灰窑中颗粒的比阻系数p R =1.50 min/（g ·m)⑤参看《环境工程设计手册》,石灰的堆积密度P ρ=1500Kg/m 3，含尘气流达到国家标准的排放浓度标ρ=200mg/m 3⑥参看《袋式除尘器的设计与应用》,相邻两滤袋安装的中心距为210~250mm ，滤袋与花板边界距离为200mm ，单元间隔大于相邻两滤袋的间隔。
⑦物理学结论，将物体置于倾斜角大于45°的倾斜板上,物体将向下滑动,故当灰斗倾斜角大于45°时，灰粒可自行落下.⑧含尘气体进气流速i v 为18m/s ，净气出口流速o v 为3～8m/s 。
2。
2过滤面积、滤袋数目的确定参考《大气污染控制工程》，袋式除尘器的过滤面积A=286.1427.060600060m v Q f =⨯= 根据《袋式除尘器的设计与应用》所述，滤袋长度L 与直径D 的比L/D 的取值范围5～40,及滤袋尺寸的参考数据选取： L=1500mm, d=160mm.计划所需滤袋总数n=1905.116.086.142=⨯⨯=ππLd A 故分两个单元,每个单元安装100条滤袋，按10×10布置，总计200条滤袋。
DMC单机脉冲袋式除尘器说明书一、性能特点DMC型喷吹脉冲袋式除尘器，是在原DMC型脉冲除尘器基础上借鉴国外先进技术，并结合我国当前小风量单机除尘器的实际情况，研制而成的新一代袋式除尘器。
该除尘器采用高压(0.5〜0.7Mpa)大流量脉冲阀和文氏管逐条滤袋喷吹清灰技术，具有清灰率高的优点，特别是其在线清灰的这一特性，可使除尘器连续运转，克服了原机械振打停机的缺点。
可广泛应用于冶金、矿山、化工、建材、非矿加工、粮食、制药等到各行业。
该机滤料一般选用涤纶针刺毡，排放浓度低于50mg/Nm3,采用高质滤料时对收集0.3-2u粉尘，具有比任何其它除尘器都优越的效率。
该机控制系统采用脉冲喷吹控制仪，清灰实现自动控制。
DMC系列规格性能见表一。

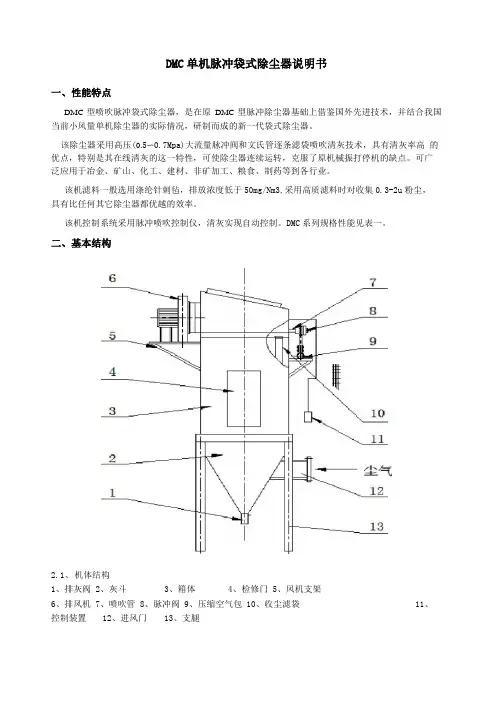

二、基本结构2.1、机体结构1、排灰阀2、灰斗3、箱体4、检修门5、风机支架6、排风机7、喷吹管8、脉冲阀9、压缩空气包 10、收尘滤袋11、控制装置12、进风门13、支腿2.2、喷吹系统2.3、结构形式结构形式的含义如图所示D MC N A（或A：带灰斗和卸灰B：法兰式滤袋子条数脉冲喷吹式单机除尘器三、工作原理3.1、收尘原理当含尘气体由风管或法兰门进入到收尘器时，粉尘将随着气流飞入滤袋室，并均匀地分散到各个滤袋表面，粉尘被阻留在滤袋外侧，而穿过滤袋的净化气体经过滤门进入到上部净气气箱，最后通过出风口排风机排入大气。
积附在滤袋外侧的粉尘，一部分靠自重落入灰斗中，而另一部分继续留在滤袋外表面，并使得设备阻力逐渐升高。
为保证设备阻力不超过1500Pa，每隔一定时间就需要彻底清灰一次，将积附在滤袋外侧的粉尘清理干净。
3.2、喷吹工作原理喷吹工作的结构如图2示，工作原理为：脉冲阀A端接压缩空气分路管，B端接喷吹文氏管。
脉冲阀背压室接排气阀，排气阀动作由微机控制仪操作，在控制仪无信号输出时，排气阀与活动铁芯封住排气口，脉冲阀处于关闭状态，当控制仪发出信号时，排气阀将脉冲阀背压室与大气联通（泄压）脉冲阀开启。
1 概述脉冲袋式除尘器由下列各部件组成排气口、上部箱器、喷射管、文氏管、控制器、气包、控制阀、进气口、滤袋、框架、中部箱体、灰斗和螺旋输送清灰结构等。
根据安装位置制造可提供立式支架或座式支架。
含尘气体由进气口进入装有若干滤袋的中部箱体，经过滤袋气体得到净化，粉尘被分离在滤袋外表面。
净化后的气体经文氏管进入上箱体，由排气口排出。
待经过一定的过滤周期，进行脉冲喷射清灰。
每排滤袋上部都装有一根喷射管，经脉冲阀与压缩空气气包相连喷射管上的喷射孔与每条滤装的上部敞开口相对应，滤袋上部尚开口安装有文氏管。
由控制器定期发出脉冲信号，通过控制阀使各脉冲阀按顺序开启。
此时，与该脉冲阀相连是喷射管与气包相通，高压空气以极高速度从喷射孔喷出，在高速气流周围形成一个比喷吹气动，同时产生瞬间反向气流，将附着在滤袋外表面上的粉尘吹扫下来，落入灰斗，并经排会阀排出。
各排滤袋依次轮流得到清灰。
2 方案论证2.1MF脉冲除尘器的国内外产品比较分析2.1.1. 概述80年代以来，世界各国的除尘设备有了很大的发展。
1) 对环境污染的控制标准趋于严格在美国，1963年颁布了洁净空气法(Clean Air Act)以后，于1970年、1975年、1977年多次修订，1990年修订和补充的洁净空气法经国会通过后成为一部目前国际上最为严格和详尽的法规。
在德国，规定各种工业污染物的排放标准为50mg/m3，不久前公布的17B1mSchV标准中规定日平均浓度为l0mg/m3, 1/2小时的平均浓度为30mg/m3.在日本对于通常的燃煤电厂烟气净化系统要求其出口粉尘排放浓度小于30mg/Nm3，而在大城市附近的燃煤电厂，其要求与燃油电厂相似，要求低于10mg/Nm3。
我国自1973年第一次公布13种物质的试行排放标准以来，各个工业部门都相继制定了本行业的粉尘排放标准。
例如，工业锅炉的排放标准是按照大气环境标准的一、二、三类地区来确定的，1983年的标准(GB3841- 83)分别为200, 400, 600mg/Nm3, 1992年公布的标准(GB13271一91)对于1992年8月1日前安装的分别为200, 300, 400mg/Nm3，而8月1日以后安装的则分别为100,250,350mg/Nm3，同时对SO2的排放浓度也提出了要求。
MC-36型布袋除尘器使用说明泊头市利仁环保设备有限公司一、布袋除尘器性能参数二、袋式收尘器结构及原理1.设备主要结构袋式除尘器主要由底部钢结构、灰斗、上箱体、中箱体、进出风口、滤袋、清灰装置、电气控制等几部分组成。
2 、工作原理2.1 过滤原理含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。
含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。
2.2 清灰原理随着过滤时间的延长，滤袋上的粉尘不断积厚，除尘设备的阻力不断上升，清灰装置按设定的时间开始清灰。
电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，随着在滤袋外表面上的粉尘被剥离落入灰斗中。
清灰完毕后，电磁脉冲阀关闭，清灰各室依次进行。
2.3粉尘收集经过滤和清灰工作被截留下来的粉尘落入灰斗，再由灰斗经过卸料器落灰管卸料至集灰仓，集灰仓经过卸料器、刮板输送机集中排出。
三、袋式收尘器使用中注意的事项收尘器停用和再启动时,收尘器从冷态变为热态,废气中的水蒸气可能会在滤袋上析出,产生结块现象,使滤袋阻力上升。
此时,应加强清灰强度和频率,及时排除结块。
当袋收尘器因故需停机时排风机应继续工作一段时间,排空袋收尘器内的高温高湿气体,并继续清灰直至把滤袋上的积灰清除干净后再停收尘器。
灰斗内积灰也应排放干净,防止结块堵塞。
袋除尘器的主要缺点就是需要定期换袋，增加了运行费用和维护工作量。
1袋式收尘器运行中常见的工艺故障3.1.1糊袋现象产生的主要原因及相应的处理方法：⑴滤袋因漏水被淋造成糊袋。
处理方法：解决漏水、干燥处理、反复清灰。
⑵滤袋因悬挂方法不正确，张力不足而引起糊袋。
处理方法：改进悬挂方法。
⑶滤袋因清灰不良引起糊袋。
处理方法：改善清灰装置、加强清灰次数。
⑷滤袋因为过滤风速高而引起堵塞。

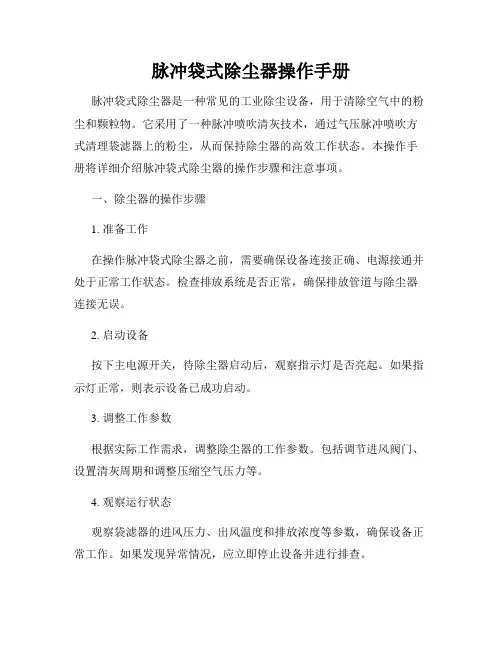

脉冲袋式除尘器操作手册脉冲袋式除尘器是一种常见的工业除尘设备，用于清除空气中的粉尘和颗粒物。
它采用了一种脉冲喷吹清灰技术，通过气压脉冲喷吹方式清理袋滤器上的粉尘，从而保持除尘器的高效工作状态。
本操作手册将详细介绍脉冲袋式除尘器的操作步骤和注意事项。
一、除尘器的操作步骤1. 准备工作在操作脉冲袋式除尘器之前，需要确保设备连接正确、电源接通并处于正常工作状态。
检查排放系统是否正常，确保排放管道与除尘器连接无误。
2. 启动设备按下主电源开关，待除尘器启动后，观察指示灯是否亮起。
如果指示灯正常，则表示设备已成功启动。
3. 调整工作参数根据实际工作需求，调整除尘器的工作参数。
包括调节进风阀门、设置清灰周期和调整压缩空气压力等。
4. 观察运行状态观察袋滤器的进风压力、出风温度和排放浓度等参数，确保设备正常工作。
如果发现异常情况，应立即停止设备并进行排查。
5. 定期清理灰斗根据生产运行时间或灰斗灰积的情况，定期清理灰斗。
清理时，需首先切断电源，并采取相应的防护措施，避免粉尘对操作人员的危害。
6. 关闭设备在结束使用脉冲袋式除尘器之前，应先关闭主电源开关，确保设备安全停机。
然后检查所有工作部件，确认无异常情况后才能离开现场。
二、注意事项1. 安全操作在操作脉冲袋式除尘器时，应注意个人安全。
操作人员应戴好防护帽和口罩，并穿戴防尘服和防滑鞋。
操作前请确保设备停止运行，并切断电源。
2. 周期检查定期对除尘器进行检查和保养，保证设备的正常运行。
检查包括清洁袋滤器、更换磨损零部件和调整工作参数等。
如发现故障或异常，应及时处理。
3. 清灰操作定期进行清灰操作，以保持除尘器的高效工作状态。
清灰时应先切断电源，并确保喷吹气源正常。
使用合适的清灰周期和压缩空气压力，避免对设备造成损害。
4. 粉尘处理在清理灰斗时，应采取防护措施避免粉尘扬散。
应选择合适的处理方式，将清理的粉尘妥善处置，不得随意抛弃或排放，以防环境污染。
5. 异常情况处理如果发现设备运行异常或出现故障，应立即停止设备，并按照设备维修手册进行排查和处理。

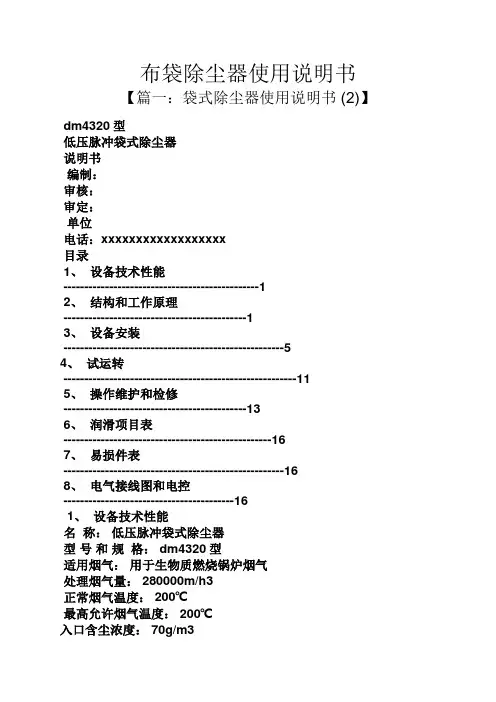

布袋除尘器使用说明书【篇一：袋式除尘器使用说明书 (2)】 dm4320型低压脉冲袋式除尘器说明书编制：审核：审定：单位电话：xxxxxxxxxxxxxxxxxx目录1、设备技术性能-----------------------------------------------12、结构和工作原理--------------------------------------------13、设备安装-----------------------------------------------------54、试运转--------------------------------------------------------115、操作维护和检修--------------------------------------------136、润滑项目表--------------------------------------------------167、易损件表-----------------------------------------------------168、电气接线图和电控-----------------------------------------161、设备技术性能名称：低压脉冲袋式除尘器型号和规格： dm4320型适用烟气：用于生物质燃烧锅炉烟气处理烟气量： 280000m/h3正常烟气温度： 200℃最高允许烟气温度： 200℃入口含尘浓度： 70g/m3出口含尘浓度： 50mg/nm3允许操作压力： -5000pa收尘器阻力： 1500 pa漏风率： 3%过滤风速： 1.08m/min压缩空气量： 3nm3/min压缩空气压力： 0.25—0.4pa2、结构和工作原理2.1结构室数： 10个袋数/室： 144条/室滤袋总数： 1440条材质：mls-9800拒水防油美莱斯复合针刺过滤毡质量：≥850g/m2滤袋总面积：4320 m2袋收尘器：由过滤室、净气室、阀箱、灰斗、旁路阀、过滤装置、喷吹和压缩空气管路系统、楼梯平台等部分组成。
1 概述脉冲袋式除尘器由下列各部件组成排气口、上部箱器、喷射管、文氏管、控制器、气包、控制阀、进气口、滤袋、框架、中部箱体、灰斗和螺旋输送清灰结构等。
根据安装位置制造可提供立式支架或座式支架。
含尘气体由进气口进入装有若干滤袋的中部箱体，经过滤袋气体得到净化，粉尘被分离在滤袋外表面。
净化后的气体经文氏管进入上箱体，由排气口排出。
待经过一定的过滤周期，进行脉冲喷射清灰。
每排滤袋上部都装有一根喷射管，经脉冲阀与压缩空气气包相连喷射管上的喷射孔与每条滤装的上部敞开口相对应，滤袋上部尚开口安装有文氏管。
由控制器定期发出脉冲信号，通过控制阀使各脉冲阀按顺序开启。
此时，与该脉冲阀相连是喷射管与气包相通，高压空气以极高速度从喷射孔喷出，在高速气流周围形成一个比喷吹气动，同时产生瞬间反向气流，将附着在滤袋外表面上的粉尘吹扫下来，落入灰斗，并经排会阀排出。
各排滤袋依次轮流得到清灰。
2 方案论证2.1MF脉冲除尘器的国内外产品比较分析2.1.1. 概述80年代以来，世界各国的除尘设备有了很大的发展。
1) 对环境污染的控制标准趋于严格在美国，1963年颁布了洁净空气法(Clean Air Act)以后，于1970年、1975年、1977年多次修订，1990年修订和补充的洁净空气法经国会通过后成为一部目前国际上最为严格和详尽的法规。
在德国，规定各种工业污染物的排放标准为50mg/m3，不久前公布的17B1mSchV标准中规定日平均浓度为l0mg/m3, 1/2小时的平均浓度为30mg/m3.在日本对于通常的燃煤电厂烟气净化系统要求其出口粉尘排放浓度小于30mg/Nm3，而在大城市附近的燃煤电厂，其要求与燃油电厂相似，要求低于10mg/Nm3。
我国自1973年第一次公布13种物质的试行排放标准以来，各个工业部门都相继制定了本行业的粉尘排放标准。
例如，工业锅炉的排放标准是按照大气环境标准的一、二、三类地区来确定的，1983年的标准(GB3841- 83)分别为200, 400, 600mg/Nm3, 1992年公布的标准(GB13271一91)对于1992年8月1日前安装的分别为200, 300, 400mg/Nm3，而8月1日以后安装的则分别为100,250,350mg/Nm3，同时对SO2的排放浓度也提出了要求。
显然要达到新标准就需要采用更高效率的除尘设备。
2) 除尘设备的市场不断扩大据美国R. W. Meilvaine报道，1992年全世界的电除尘器及袋式除尘器的市场如表所示。
美国欧洲/非洲亚洲总计电除尘器600 600 1200 2400袋式除尘器800 700 700 2200合计1400 1300 1900 46002.1.2 袋式除尘器具体比较袋式除尘器是目前应用非常广泛的一种高效除尘器，国内外都非常重视。
因而近年来得到很快发展。
1) 滤料滤料是袋式除尘器的核心，除尘器的效率、阻力以至于寿命都取决于滤料。
我国目前主要采用的滤料有:①耐温130℃以下的聚酷类滤布:涤沦“208”绒布、"729”筒形聚酷平布、涤纶针刺毡等。
②耐温220℃以下的合成纤维滤布:其主要纤维有诺美克斯(NOMEX)、芳枫纶、聚.恶二哩，可以作成机织平布，也可作成针刺毡。
③耐温260℃以下的玻纤布，通常都经过“硅油一石墨一聚四氟乙烯”处理。
此外，最近研制成玻纤针刺毡和玻纤膨体纱。
国外滤料的品种很多，可以满足各种不同的需要(如温度、耐酸、碱性等)，其中值得注意的有以下几种。
①聚丙烯酸纤维(Dralon一T)，耐温135'C，具有良好的性能，特别在耐酸方面优于聚醋和诺美克斯，是锅炉烟气除尘最为理想的滤料，澳大利亚新南威尔斯州煤的含硫低，飞灰的比电阻高，目前已将该州的电厂原有的电除尘器改为袋式除尘器，其主要采用的滤料就是Dralon-T。
②Ryton(赖登)和P一84滤料。
这两种滤料耐温较高，分别达190℃和2600C，并具有良好的效率、阻力特性和耐酸的性能，可以用于锅炉烟气净化，但其造价要比Dralon一T高。
③聚四氟乙烯(Teflon)滤料，性能很好，但由于造价高而未广泛应用。
④玻纤滤料。
国外在玻纤滤料方面着重于滤料的处理技术。
除了硅油、石墨、聚四氟乙烯(SGT)处理外，还有防酸处理方法、Teflon·B处理方法。
⑤GORE一TEX滤料。
这是一种薄膜滤料，即由一层很薄的、极光滑、多微孔的膨体聚四氟乙烯薄膜表面层和底布粘结而成，根据其耐温的要求，底布可以采用绦纶毡‘、诺梅克斯毡、玻纤毡或织布。
⑥抗静电滤料。
在一些有爆炸可能的除尘系统(如煤粉系统)，袋式除尘器经常会发生爆炸和燃烧。
2) 袋式除尘器清灰与结构袋式除尘器的结构是与清灰方式密切相关的，由于近年来我国引进了许多国家(日本、美国、德国、英国、瑞典等)的袋式除尘器，再加上我们国内研究单位所研制的成果，袋式除尘器目前已经出现了许多新的类型。
3) 反吹风清灰袋式除尘器70年代末期以来，我国从国外引进了各种形式的反吹风袋式除尘器，特别是大型袋式除尘器，其中有的已经经过消化移植，形成了我国的产品，其中主要的有:①上海宝钢从日本引进的分室反吹及大气反吹袋式除尘器，其中有正压反吹和负压反吹。
目前国内已开发有多种形式，例如重庆钢铁设计院的TFCm，过滤风量达9360003m/h，过滤风速小于型，过滤面积最大可达1560021m/min,滤料采用国产的729聚酷圆筒形滤袋或玻纤滤袋，袋长可达l0m.②美国富尔公司的分室反吹袋式除尘器，由平顶山电除尘器厂生产，结构上分成为标准型和和用户型，处理风量在2000003m/h时采用标准型,M 一6000型(每单元过滤面积10000ft^2)及M一7500型(每单元过滤面积7500ft^2) ,滤袋长8-9m,滤料为720滤料或玻纤滤料。
③美国久益公司的反吹清灰袋式除尘器，由哈尔滨环保设备研究所引进后开发了HJL型分室反吹袋式除尘器，每室204条滤袋，袋长约l 0m，过滤风速0. 46m/min，总过滤面积可达16000m2。
2.2脉冲除尘器型号组成及其代表意义M F II240我所设计的为M F 360型，其具有除尘效率高、处理风量大、性能稳定、操作维修方便等特点外，还具有使用效率好、不易积粉、应用范围广等特点，广泛适用于粮食食品、饲料、冶金化工、建材、医药等行业的通风除尘和粉尘回收。
2.3 工作原理及部件选择2.3.1 工作原理：1).脉冲袋式除尘器的组成脉冲袋式除尘器由下列各部件组成排气口、上部箱器、喷射管、文氏管、控制器、气包、控制阀、进气口、滤袋、框架、中部箱体、灰斗和螺旋输送清灰结构等。
根据安装位置制造可提供立式支架或座式支架。
2).脉冲袋式除尘器的工作原理①．基本原理：含尘气体由进气口进入装有若干滤袋的中部箱体，经过滤袋气体得到净化，粉尘被分离在滤袋外表面。
净化后的气体经文氏管进入上箱体，由排气口排出。
待经过一定的过滤周期，进行脉冲喷射清灰。
每排滤袋上部都装有一根喷射管，经脉冲阀与压缩空气气包相连喷射管上的喷射孔与每条滤装的上部敞开口相对应，滤袋上部尚开口安装有文氏管。
由控制器定期发出脉冲信号，通过控制阀使各脉冲阀按顺序开启。
此时，与该脉冲阀相连是喷射管与气包相通，高压空气以极高速度从喷射孔喷出，在高速气流周围形成一个比喷吹气动，同时产生瞬间反向气流，将附着在滤袋外表面上的粉尘吹扫下来，落入灰斗，并经排会阀排出。
各排滤袋依次轮流得到清灰。
②．喷吹系统A喷吹清灰系统喷吹系统的组成：喷管一端接压缩空气气包，一端接喷射管，背压室接控制阀。
控制阀由脉冲控制仪无信号输出时，控制阀排气口被封住，脉冲阀处于关闭状态；当脉冲控制仪发出信号时，控制阀将脉冲阀打开，压缩空气由气包通过脉冲阀经喷射管小孔喷入文氏管，进行清灰。
B脉冲喷吹机构脉冲袋式除尘器按其处理风量的不同，装有几排至几十排滤袋，每排滤袋有一个执行喷吹清灰的脉冲喷吹机构，它由脉冲阀和排气阀两部分组成。
脉冲阀的一端接压缩空气气包，另一端接喷吹管，在阀盖上直接拧上排气（控制）阀，，排气（控制）阀是由程序控制器（仪）加以控制，当程序控制器无信号发来时，排气阀的活动挡板处于封闭排气孔位置，此时，气流通过恒节流孔进入脉冲阀的背压室，泼纹膜片两侧气压均为气源压力。
当程序控制器发来信号时，排气阀的活动挡板即抬起，使室与大气接通而迅速泄压，则泼纹膜片两侧的压力发声变化，靠近脉冲阀一端的压力仍为压缩空气压力，而排气阀一端压力为大气压力，于是，泼纹膜片被压向右侧，喷吹口打开，压缩空气进入脉冲阀进行喷吹清灰。
信号消失后，活动挡板恢复至原来封闭排气孔的位置上，背压室的压力又回升至气流压力，泼纹膜片重新封闭住喷吹口，喷吹即行停止。
上述动作是在0.1-0.2S左右完成的，就在这一瞬间内喷出高压空气，在文氏管部位形成了更高的流速，从周围引入约5-7倍于喷射空气量的二次空气冲进滤袋，致使滤袋急剧膨胀，引起一次冲击振动，同时，在瞬时内产生由里及外的逆向气流，由于冲击和逆向气流的作用，附着在滤袋外层的粉尘被抖落，同时，嵌于滤布孔隙中的粉尘也被吹掉，达到滤布的再生。
在喷吹清灰过程中，每次喷吹清灰时间只有0.1-0.2S，以及控制器迅速而准确地进行程序切换，因此每分钟内有多排滤袋受到喷吹清灰。
这样的清灰方式具有脉冲的特征，因此这类袋式除尘器称为脉冲袋式除尘器。
2.3.2主要部件及其选择准则本设备主要部件部件：一、滤料。
二、滤袋。
三、卡箍。
四、文氏管。
五、密封圈。
六、防瘪环。
七、滤袋座。
八、环隙引射器。
九、电磁脉冲阀。
十、脉冲控制仪。
十一、电动机。
十二、减速机。
各个部件的选择标准及作用如下：1)滤料。
滤料的种类很多： 1. 涤纶针刺毡2. 涤纶圆筒纺布3. 涤纶双面斜绒4.诺梅克斯针刺毡5、美塔斯针刺毡6、耐酸碱耐登针刺毡7、玻璃纤维布。
根据其使用温度，耐化学性，选择其种类。
因为所过滤的物料是粉状物，其温度又不是很高，故选择涤纶圆桶纺布。
2)滤袋。
品种：1.袋口带弹性圈2.袋口捆扎式3.袋口袋钢丝环4.袋口绳索5.袋口带密封圈6.袋口带吊攀。
根据其使用范围选择袋口带弹性圈3)卡箍。
用途：用于相同直径的滤袋与袋毛帽的紧固。
品种：1.不锈钢螺旋卡箍 2.不锈钢弹簧卡箍根据布袋尺寸要求选择不锈钢弹簧卡箍。
4)文氏管。
用途：脉冲喷吹袋式除尘器清灰。
5)密封圈。
用途：用于过滤单元按装时密封。
6)防瘪环。
用途：用于缝制于内滤式滤袋身上。
7)滤袋座。
用途：用于脉冲喷吹袋式除尘器新型装置，使滤袋装、拆方便。
8)环隙隐射器。
用途：用于脉冲喷吹式除尘器新型装置，使滤袋装、拆方便。
9)电磁脉冲阀。
用途特点：电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”型号含义：D C F - Z – XX SC---- 电磁脉冲阀XX---- 口径尺寸Z----直角型S----双膜片技术参数：1.工作压力：0.4-0.6MPa 2.工作介质：清洁空气3.电压：DC24V4.电流：0.8A5.使用环境：温度-10度-55度，空气相对湿度不超过85%根据要求我所选的是D C F-Z-25 型10)脉冲控制仪。
