2020全国各地中考物理试题《生活用电》试题精编(含答案)

2020春人教版中考物理：生活用电（含）答案*人教物理第十九章-生活用电*1、小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭，原因可能是（）A．台灯的功率太大B．灯泡的灯丝断了C．插座短路D．台灯的插头内短路2、图中是一些人在生活用电中的几种做法，其中正确的是 ( )3、家庭电路中的保险丝熔断了，以下原因中不可能的是( )A．使用的用电器总功率过大B．拉线开关中两根导线的线头相碰了C．保险丝的规格不符合规定的要求D．插座中的两根导线的线头相碰了4、关于生活用电，下列说法正确的是（）A．更换灯泡前应断开电源开关B．用电器开关短路会造成电路中电流过大C．保险丝可以用钢丝来代替D．我国家庭电路的电压时36V5、图中是一些人在生活用电中的几种做法，其中正确的是6、现要安装“220V 25W”灯泡25只，应选择的保险丝规格是( )A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝7、关子家庭电路和安全用电，下列说法正确的是（）A．开关接在零线和灯泡之间B．三脚插头的用电器也可插入两孔插座工作C．家庭电路中，插座和各用电器之间是并联的D．用电器不慎起火后，应立即用水灭火8、盛夏时节，正值用电高峰，电力供应紧张，政府鼓励市民节约用电，下列不属于节约用电的是A．随手关灯 B．使用大功率的电炉烧水C．使用高效节能灯 D．电视机不用时拔下插头9、暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮。

请根据学过的物理知识判断，“超负荷”是指电路中( )A．电流过大 B．电压过高 C．电压过低 D．电阻过大10、关于生活用电，下列说法正确的是（）A．更换灯泡前应断开电源开关B．用电器开关短路会造成电路中电流过大C．保险丝可以用钢丝来代替D．我国家庭电路的电压时36V11、小志家里买来的电风扇上带的是三脚插头，由于家里没有三孔插座，于是他就把三较差头换成两脚插头插在两孔插座上，电风扇照样工作。

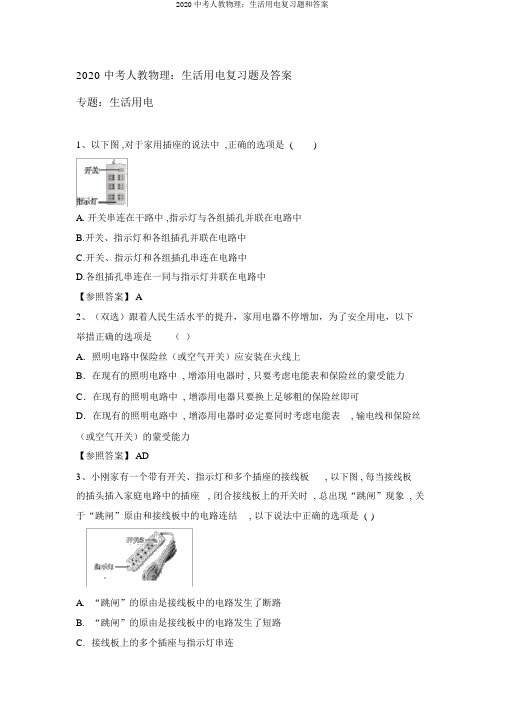

2020 中考人教物理：生活用电复习题及答案专题：生活用电1、以下图 ,对于家用插座的说法中 ,正确的选项是()A. 开关串连在干路中 ,指示灯与各组插孔并联在电路中B.开关、指示灯和各组插孔并联在电路中C.开关、指示灯和各组插孔串连在电路中D.各组插孔串连在一同与指示灯并联在电路中【参照答案】 A2、（双选）跟着人民生活水平的提升，家用电器不停增加，为了安全用电，以下举措正确的选项是（）A．照明电路中保险丝（或空气开关）应安装在火线上B．在现有的照明电路中 , 增添用电器时 , 只要考虑电能表和保险丝的蒙受能力C．在现有的照明电路中 , 增添用电器只要换上足够粗的保险丝即可D．在现有的照明电路中 , 增添用电器时必定要同时考虑电能表, 输电线和保险丝（或空气开关）的蒙受能力【参照答案】 AD3、小刚家有一个带有开关、指示灯和多个插座的接线板, 以下图 , 每当接线板的插头插入家庭电路中的插座, 闭合接线板上的开关时 , 总出现“跳闸”现象 , 关于“跳闸”原由和接线板中的电路连结, 以下说法中正确的选项是 ()A.“跳闸”的原由是接线板中的电路发生了断路B.“跳闸”的原由是接线板中的电路发生了短路C.接线板上的多个插座与指示灯串连D.接线板上的开关与指示灯并联【答案】 B【分析】插座上的开封闭合后出现跳闸的现象, 属于闭合开关后发生了短路 , 不行能是断路。

开封闭合时 , 指示灯才亮 , 说明指示灯受开关控制 , 所以指示灯与开关为串连关系。

4、以下相关“安全用电”的说法，正确的选项是（）A．发现有人触电时，立刻用手把触电者拉开B．发生煤气泄露时，翻开电灯检查漏气的管道C．使用电饭锅、电冰箱时，一定使用三线插头，使金属外壳接地D．发生电线起火时，立刻泼水救火【参照答案】 C5、某家用电器正常工作时，经过的电流大概为5A，该用电器可能是A．电视机 B ．白炽灯 C．洗衣机 D ．空调【参照答案】 D6、电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会（）A．电压增大B．电流减小C．保险丝熔断D．用电器烧坏【答案】 C7、电给我们带来了极大的便利，但不正确用电会造成危害，以下切合安全用电知识的是（）A．家中安装照明电路时，开关接在零线上B．当遇别人触电时，应先实时切断电源再急救伤员或拨打急救电话C．家庭电路中电流过大的原由，必定是电路中某处短路D．使用测电笔时手不可以接触笔尾金属体【参照答案】 B8、以下做法不切合安全用电的是A．将电水壶的金属外壳接地 B ．在家庭电路中插座与电灯连结一定是并联C．家庭电路布线时熔断器应在总开关以后D．使用测电笔时手不可以接触笔尾金属体【参照答案】 D9、小红家里的空气开关有一天忽然“跳闸”了, 她连忙关掉家里全部的用电器, 而后再去将空气开关复位, 但开关又立刻跳闸 , 这可能是因为 ()A. 电路中有短路现象B. 电路中有断路现象C. 电路顶用电器的总功率过大D. 空气开关的额定电流过小【答案】 A【分析】关掉家里的所实用电器, 而后再去将空气开关复位, 但开关又立刻跳起 , 所以能够清除总功率过大的可能, 只好是电路中有短路现象发生.10、对于家庭安全用电，以下说法不正确的选项是（）A．使用试电笔时，手不要接触金属笔尾B．一旦发生触电事故，应先切断电源再进行急救C．电脑、电视机等用电器长时间待机，应切断电源D．同时使用大功率用电器前，一定先考虑电能表、保险丝等的蒙受能力【参照答案】 A11、以下图 ,用试电笔测试某家庭电路中三条输电线时 ,只有接触中间那条电线时试电笔的氖管才发光 ,请将图中各元件正确接入家庭电路中 ,此中拉线开关只控制电灯 ,三孔插座带保险盒。

2020中考人教版物理：生活用电习题含答案*中考：生活用电*1、在如图示家庭电路中，闭合开关S，发现灯泡不发光。

此时用测电笔判断故障，测电笔检测a点、b点和c点时均发光，检测d点时不发光，由此可以判断（）A．a、b间有导线断路B．灯泡L断路C．灯泡L短路D．c、d间导线断路2、如图所示的家庭电路图中，白炽灯甲和乙分别灯标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A. 电路中两灯是并联的B. 甲灯的安装和插座的连接都是正确的C. 电路中两灯同时发光时，甲灯更亮一些D. 用试电笔分别正确接触M和N点时，试电笔的氖管均发光3、王号同学所在的教室中，安装了“220V、60W”日光灯8盏，关于选用的保险丝的规格，下面的规格中合适的是（）A. 1AB. 3AC. 5AD. 10A4、防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是（）A．发现有人触电后，应立即用手把他打开B．家用电器或电线着火时，应迅速用水来灭火C．更换灯泡、搬动用电器前，应断开电源开关D．在照明电路中，电灯的开关应接在零线和灯泡之间5、（双选）关于家庭电路，下列说法中正确的是（）A. 电能表应放在家庭电路的干路上，电能表上的示数显示了家庭用电的总功率B. 在家庭电路中，同时工作的用电器越多，总电阻越小C. 如果家庭电路中不安装保险丝，那么发生短路时．会因为通过用电器的电流过大而烧毁用电器D. 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小6、小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（）A. 漏电电流大于30mA，保护器会在0.1秒之内切断电源B. 漏电持续时间超过0.1秒时保护器才能动作C. 当漏电电流达到15mA时就能起到可靠的保护作用D. 只有当进户电压大于220V或用电电流大于20A时，才能起保护作用7、（双选）关于家庭电路和用电安全，下列说法正确的是A．用电器着火时，应迅速向用电器泼水灭火B．更换灯泡时，应先断开开关C．家庭电路中空气开关跳闸，一定是由于电路短路引起的D．高大建筑的顶端安装避雷针8、用测电笔辨别火线与零线时，在图中正确的握笔方法是（）A. B. C. D.9、小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（）A. 零线发生断路B. ab之间某处断路C. bc之间某处断路D. cd之间某处断路10、下列对生活中用电常识的认知中，符合要求的是（）A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电B．输电线进户后应先接电能表C．家庭电路中开关接在火线或零线上都可以D．三脚插头的用电器也可插入两孔插座11、（多选）刚有一个带有开关、指示灯和多个插座的接线板，如图所示．每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下列说法正确是（）A. “跳闸”的原因是接线板中的电路发生了断路B. “跳闸”的原因是接线板中的电路发生了短路C. 接线板上的多个插座与指示灯并联D. 接线板上的开关与指示灯串联12、关于家庭电路与安全用电，下列做法中正确的是（）A. 家庭电路中的地线可以不接地B. 发现有人触电后，应立即用手把触电人拉离电线C. 保险丝被烧断后，可用铜丝代替保险丝接入电路D. 发现家用电器或电线失火时，必须先切断电源后再救火13、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图所示，插座中有一个孔是用来接地的．如果在你家中这个孔没有接地，将会发生的现象是（）A．家用电器消耗的电能会增加B．家用电器不能正常工作C．家用电器的使用寿命会缩短D．人接触家用电器外壳时有可能发生触电事故14、电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路 ________．（2）L0正常发光，说明该支路 ________．（3）L0发光呈暗红色，说明该支路 ________15、（计算类综合题）保险丝在电路中起保护作用，电流过大时，能自动切断电路。

2020中考人教物理：生活用电练习含答案专题：生活用电1、如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。

由此判断电路故障的原因可能是（）A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路2、关于家庭电路，下列说法中正确的是（）A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的B．在家庭电路中，同时工作的用电器越多，总电阻越小C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小3、在家庭电路中，以下情况不会引起保险丝熔断的是( )A．将两孔插座的两孔用导线接通B．连接电路时误将火线与零线接通C．将开关用导线接通D．电路中用电器总功率过大4、关于如图所示甲、乙两种做法的判断,正确的是()A.甲正确B.乙正确C.甲和乙都正确D.甲和乙都不正确5、图中的家庭电路元件,连接顺序正确的是()6、根据表中所提供的数据，可以确定适宜制作保险丝的是( )金属铅铜铁钨长1m，横切面积1mm2的导线在20℃时的电阻/Ω0.206 0.017 0.096 0.053 在标准大气压的熔点/℃328 1083 1535 3410A.铅B．铜C．铁D．钨7、关于如图所示安全用电的描述,不符合用电原则、需要改正的是()8、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是()9、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是()A．开的灯越多，总电阻越大，总功率越大B．开的灯越多，总电阻越小，总功率越大C．开的灯越少，总电阻越大，总功率越大D．开的灯越少，总电阻越小，总功率越大10、下列关于家庭电路和安全用电常识的说法，正确的是（）A．当人的两只手分别接触火线和零线而发生触电事故，家里的漏电保护器一定会自动断电B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路C．使用试电笔判断火线、零线时，手要按住笔尖金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与零线相连11、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为联,②和③为联。

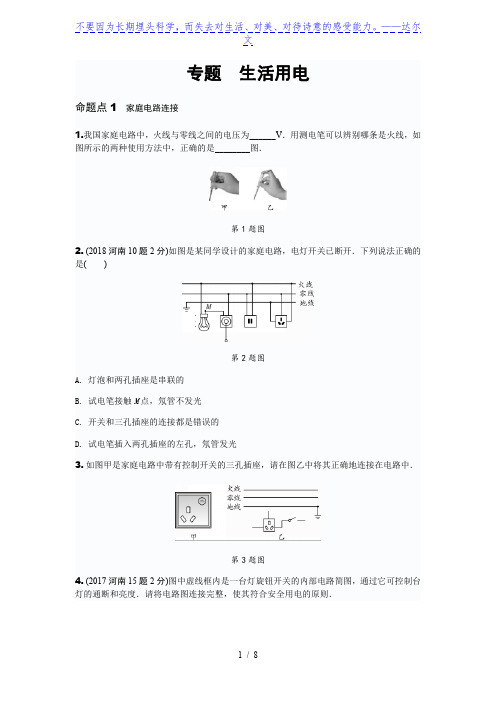

专题生活用电命题点1家庭电路连接1.我国家庭电路中，火线与零线之间的电压为______V．用测电笔可以辨别哪条是火线，如图所示的两种使用方法中，正确的是________图．第1题图2.(2018河南10题2分)如图是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是()第2题图A.灯泡和两孔插座是串联的B.试电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.试电笔插入两孔插座的左孔，氖管发光3.如图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中．第3题图4.(2017河南15题2分)图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．第4题图命题点2安全用电5.关于家庭电路和安全用电，下列说法正确的是()A.开关应接在用电器和零线之间B.用电器着火时，应迅速向用电器泼水C.使用电冰箱时，外壳必须接地D.为了方便，可抓着导线拉出插座上的插头6.关于安全用电，下列说法正确的是()A.有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B.用测电笔检查电路时，手不能接触笔尾金属体C.控制家用电器的开关应与该用电器并联D.家庭电路中的空气开关跳闸了，一定是发生了短路7.(2017备用卷10题2分)在家庭电路中，下列情况可能引起空气开关跳闸的是()A.开关中的两个线头相碰B.插座中的两个线头相碰C.关闭正在使用的电视机D.夏天使用空调时把设定温度调高8.[2018河南21(1)题2分]在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算．(1)如图所示，电热水壶使用的都是三脚插头，中间较长的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与________相连，防止漏电时对人造成伤害．壶底的加热盘烧水时是通过________的方式改变了水的内能．第8题图拓展训练9.家庭电路中的触电事故都是人体直接或间接接触________造成的．若人体电阻为10kΩ，触电时通过人体的电流为________mA.家庭电路中，熔断器是在电路超负荷运行或发生________(“短路”或“断路”)时起保护电路作用的.全国真题分层练一、填空题1.(2019贵州三州联考)“珍爱生命，安全用电”是公民日常生活中必须具备的安全意识．我国家庭电路的电压是________V；在家庭电路中，为了防止触电，必须把用电器的开关连接在______线上；当发现家用电器或电线失火时，必须先________电源，然后再救火．2.小明家中的洗衣机、电冰箱等用电器是________联的，这类电器需要使用三线插头，其中一条标有“L”的插脚接________线，标有“E”的插脚的作用是使用电器的金属外壳________．3.(2019泸州)为安全用电，家庭电路中的空气开关应装在________线上；空气开关“跳闸”后，受它控制的电路处于________(选填“短路”“断路”或“通路”)状态；验电笔________(选填“能”或“不能”)区分零线与接地线．二、选择题4.(2019遂宁)电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失．下列关于家庭用电安全的说法中错误的是()A.控制用电器的开关应接在用电器和火线之间B.若空气开关“跳闸”，一定是使用了大功率用电器C.发现电路起火，应立即断开电源开关，切断电路D.有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施5.(2019北部湾经济区)下列符合安全用电常识的是()A.在通电电线上晾晒衣服B.家用电器的金属外壳不接地C.在高压输电线下放风筝D.搬动电器前应断开电源开关6.(2019焦作二模)下列图中关于安全用电阐述正确的是()第6题图A.人们用测电笔辨别火线和零线时乙正确B.人站在地上，触摸火线，会触电C.连接电路时开关接零线D.使用多个大功率用电器时，可以同时接在同一接线板7.(2019说明与检测)如图所示的家庭电路中，闭合开关后灯泡不亮，其他用电器正常工作，用试电笔检测A点氖管发光，B点氖管不发光；用试电笔检测插座的两孔，发现只有插入左孔时氖管才发光．发生这一现象的原因可能是()第7题图A.开关接触不良B.灯泡短路C.灯丝断了D.插座短路8.(2019郑州一模)(双选)如图所示是家庭电路的一部分，关于生活用电，下列说法不正确的是()第8题图A.导线A与大地之间的电压为220VB.给手机边充电边打电话是完全安全可行的C.断开开关，站在地上的人用手接触a点会触电D.当电路中电流过大时，漏电保护器会迅速切断电流三、作图题9.(2019宿迁)请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座．第9题图10.(2019说明与检测)如图所示，S1是声控开关，有声音时自动闭合，无声音时自动断开；S2是光控开关，天黑时自动闭合，天亮时断开．小亮想用这两个开关控制走廊中的灯泡L，连接成声光控楼道节能照明电路，请帮他完成电路连接．第10题图参考答案1.220乙【解析】我国家庭电路电压为220V；测电笔在使用的过程中，人体是电路的一部分，所以手必须接触测电笔笔尾的金属体，只有这样，火线、测电笔、人体与大地之间才能构成通路．2.C【解析】由题图知，灯泡与两孔插座互不影响，是并联的，A错误；因为火线与灯泡直接相连，所以试电笔接触M点，氖管发光，B错误；在家庭电路中，开关应与用电器串联，并且接在火线上，三孔插座的左孔应接零线，右孔接火线，上孔接地线，图中开关和三孔插座的接法都是错误的，C正确；由于两孔插座左孔接零线，试电笔插入两孔插座的左孔，氖管不发光，D错误．故选C.3.如答图所示第3题答图4.如答图所示第4题答图5.C【解析】开关应接在火线和用电器之间，A错误；用电器着火应先切断电源，不能直接泼水，泼水会导致电路发生更加严重的短路，B错误；带有金属外壳的用电器必须接地，防止用电器外壳带电导致触电事故的发生，C正确；抓着导线拉出插座上的插头有可能将导线与插头扯松动，损坏绝缘层造成触电事故，D错误．故选C.6.A【解析】接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，防止用电器漏电时发生触电事故，A正确；使用测电笔时，手必须接触笔尾金属体，才能在接触火线时使氖管发光，B错误；在家庭电路中，控制用电器的开关应与用电器串联，C错误；导致空气开关“跳闸”原因有：(1)电路中发生短路故障；(2)电路中用电器的总功率过大，造成干路电流过大，D错误．故选A.7.B【解析】开关中的两个线头相碰，开关将无法控制用电器，用电器会一直工作，但不会导致电流过大，空气开关不会跳闸，A错误；插座中的两个线头相碰，会造成电路短路，从而造成电流过大，导致空气开关跳闸，B正确；关闭正在使用的电视机，电路中的电流减小，空气开关不会跳闸，C错误；空调温度调高，不影响空调的正常工作功率，电路中的电流不变，因此不会跳闸，D错误．故选B.8.大地热传递9.火线22短路全国真题分层练1.220火切断【解析】我国家庭电路中的电压为220V；用电器的开关连接在火线上，用电器漏电时，可以断开开关，切断火线以防止接触用电器发生触电事故；当发现家用电器或电线失火时，必须先切断电源，然后再救火，防止触电，保证人身安全．2.并火接地(与大地相连)3.火断路不能4.B【解析】为了安全用电，控制用电器的开关应接在用电器和火线之间，A正确；若空气开关“跳闸”，可能是使用了大功率用电器，还可能是电路中出现了短路，B错误；发现电路起火，应立即断开电源开关，切断电路，再救火，C正确；有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施，D正确．故选B.5.D6.B7.C8.BD【解析】由图知，开关接在导线A上，所以A是火线，B是零线，火线和零线间的电压为220V，零线和大地之间的电压为0V，火线和大地之间的电压为220V，即导线A 与大地之间的电压为220V，A正确；手机充电时打电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要打电话，B错误；断开开关，站在地上的人用手接触a点，使火线通过人体与大地接通，会发生触电，C正确；漏电保护器一般是在电路发生漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，D错误．故选BD.9.如答图所示第9题答图【解析】电灯安装时，零线、火线并排走，零线直接进灯座，火线通过开关进灯座，据此将灯泡和开关接入电路；插座安装时，三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”，据此将三孔插座接入电路，如答图所示．10.如答图所示第10题答图。

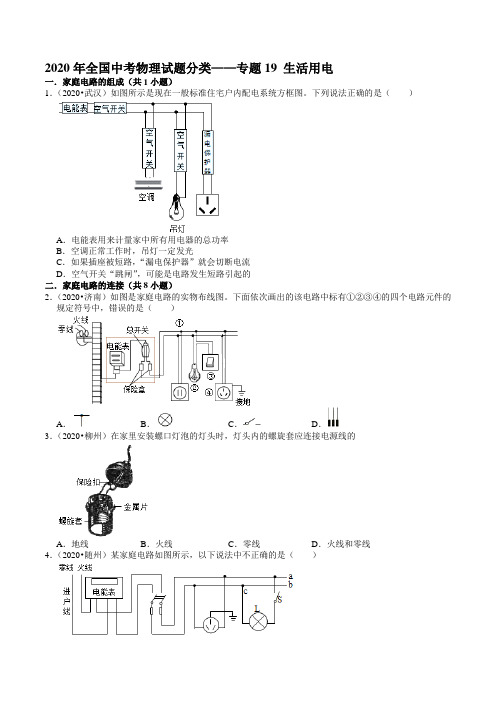

2020年全国中考物理试题分类——专题19 生活用电一．家庭电路的组成（共1小题）1．（2020•武汉）如图所示是现在一般标准住宅户内配电系统方框图。

下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的二．家庭电路的连接（共8小题）2．（2020•济南）如图是家庭电路的实物布线图。

下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（）A．B．C．D．3．（2020•柳州）在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连接电源线的A．地线B．火线C．零线D．火线和零线4．（2020•随州）某家庭电路如图所示，以下说法中不正确的是（）A．若保险丝熔断，则可能是短路引起的B．三孔插座的连接方式符合安全用电的原则C．若仅b、c 间断路，开关S闭合，灯泡L不会发光D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系5．（2020•广东）将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．6．（2020•呼伦贝尔）在家庭电路中，为了防止触电，必须把用电器的开关装在线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的相连。

7．（2020•青岛）教室中有一台空调和多盏标有“220V 8W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

（1）请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。

（2）当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是。

8．（2020•淮安）将灯泡与开关连接到图中的家庭电路中，9．（2020•白银）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。

2020年中考物理专题分类卷专题十七生活用电一、选择题1．如图是家庭电路简图，两个灯泡均标有“220 V 100 W”，下面说法中不符合安全用电原则的是( )A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替2．关于家庭电路，下列说法中正确的是( )A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起C．家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电阻比电炉丝的电阻小3．如图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后电灯与电冰箱是串联B．断开开关S时，站在地上的人接触A点或B点都不会触电C．若在图中甲、乙两处分别装电灯或开关，则开关装在甲处或乙处都可以D．若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路4．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是( )A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路5．2017年以来，我省磐安、临安等地都有地震发生，地震发生时，选择正确的逃生和自救措施非常重要，下列措施中正确的是( )A．迅速进入室内抢运物品B．室外的人跑到楼内躲避C．迅速远离高压电线和陡坡D．高楼层的人们应立刻乘电梯撤离6．关于家庭电路和安全用电，下列说法正确的是( )A．大功率家用电器的金属外壳必须接地B．家庭电路中的熔丝可以临时用铜丝或铁丝代替C．家庭电路中的熔丝熔断，一定是发生了短路D．家用电能表上的示数显示了家庭用电的总功率7．下列关于生活用电常识的认识中，符合要求的是( )A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电B．三脚插头的用电器也可插入两孔插座C．家庭电路中开关接在火线或零线上都可以D．输电线进户后应先接电能表8．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是( )A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．家庭电路中空气开关跳闸一定是发生了短路二、填空题9．家庭电路中，控制灯光的开关和灯泡是____联的，为了用电安全，洗衣机应使用________脚插头．10.为了保护用电设备的安全，一要防止电流过大，二要防止电路________，家用熔丝是由熔点较________的铅锑合金制成的，它的________较大．11.测电笔可辨别火线和零线．如图所示，闭合后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是________．12. 小明给手机充电时，刚把充电插头插入插座，家里空气开关就跳闸了．小明猜想原因可能是插头内部________导致火线和零线相接触，从而使干路________过大，空气开关跳闸．13. 家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S₁，若L发出暗红色的光（发光不正常），说明L₁____；只闭合S、S₂，若L正常发光，说明L₂____，若此时L无反应，说明L₂________．（选填“正常”“短路”或“断路”）三、综合题14. 请用笔画线代替导线，将图中元件接入家庭电路，要求：①开关控制电灯后接入；②三孔插座单独接入．15. 根据下列有关家庭电路提出的问题，进行相应的解答：(1)当电路发生故障时，电工师傅常用一只额定电压为220 V的灯泡L（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图1所示，当S、S₁闭合时，L正常发光，说明该支路________．(2)当家庭电路中所有灯都工作时，总电阻____．（选填“最大”或“最小”）(3)如果想再接一盏，把它接在开关S₁的两端，与开关S₁并联，则无论开关S₁断开还是闭合，该灯均不能正常发光，原因是________________．(4)测电笔是用来辨别火线和零线的，使用时，笔尖与电线接触，手与________接触．(5)当把台灯插入插座，家中熔丝立即烧断，则可能的原因是________．(6)利用家庭电路中的电能表和手表测家用电器的功率，其具体数据是：如图2所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3 min，则该用电器的功率为________.四、解答题16. 生活中有的人由于家中没有三孔插座或三孔插座被别的用电器占用．就将某些小家电的三脚插头（如图所示）上的1去掉，然后插在两孔插座上，发现用电器也可以正常工作．(1)这种做法是否合适？请说出你的理由．(2)请你再说出一种家庭中用电安全方面的注意事项．答案1.D解析：A家庭电路中，进户线应先进入电能表，故图中甲的位置应安装电能表，故A符合安全用电原则；B.电灯与插座之间是并联的，这样工作时才会互不影响，故B符合安全用电原则；C．电灯与开关应串联，且开关控制连接火线的一端，故C符合安全用电原则；D.保险丝熔断后如果用铜丝代替，则不能对电路起到保护作用，故D不符合安全用电原则．故选D．2．D解析：A家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故A错；B在家庭电路中，因电流过大原因有：电路中发生短路故障；电路中用电器的总功率过大，造成干路电流过大，所以B错；C．家庭电路中不安装保险丝，那么发生短路时，电流不通过用电器，用电器不会烧坏，故C错；D．电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为RtQ I2，R电炉丝>R导线，所以电流产生的热量Q电炉丝>Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象，故D正确．3．D解析：A.由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故错误；B．断开开关S时，站在地上的人接触A点是会触电的，故错误；C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故错误；D．电路如果断路，电路中没有电流，电灯不亮，不会熔断保险丝，故正确，故选D．4．A解析：用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能灯丝断了．故选A5．C解析：当地震来临时，要保持清醒、冷静的头脑，及时将身边的书包或柔软的物品顶在头上；有时间时快速离开室内，跑到空旷地方去；来不及外逃时，双手抱头躲避在卫生间墙角或坚实的家具下，亦可转移到承重墙较多、面积较小的房间内；假如地震时迅速从高处跳楼逃生或乘电梯快速下楼都是不正确的，那样有生命危险；在高压电线附近有触电的危险，陡坡处有坠物滚落的危险，故选项C符合题意．6．A解析：A大功率家用电器的金属外壳应该用导线接地，防止外壳漏电，发生触电事故，故A正确；B当用铜丝或铁丝代替保险丝后，由于铜丝或铁丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故B错误；C家庭电路中的熔丝熔断，可能是发生了短路，也可能是电路总功率过大，故C错误；D．家用电能表上的示数显示了该家庭消耗的总电能，故D错误，故选A.7．D解：A如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故不符合要求；B家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代，故不符合要求；C电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，不符合要求；D．输电线进户后应先接电能表，符合要求．8．D解析：A发生触电事故，用手拉不安全，报警时间来不及，切断电源是首先要做的，说法正确，不符合题意；B雷电容易击中地面上尖端的突起物体，所以雷雨天打伞是极危险的，说法正确，不符合题意；C使用测电笔时，人不能碰到笔尖金属体，但必须接触笔尾金属体，说法正确，不符合题意；D．家庭电路中空气开关跳闸可能是发生了短路，也可能是电路的总功率过大，说法不正确，符合题意．故选D．9．串；三解析：家庭电路中的各个用电器是并联的关系，但用电器的开关为了更好的控制用电器，其开关和用电器是串联的，故控制灯的开关和灯泡是串联的；为了用电安全，洗衣机应选用三脚插头，对应三孔的插座，这样可防止因洗衣机的外壳漏电而触电．10.短路；低；电阻率解析：保险丝用电阻率较大、熔点较低的铅锑合金制成，这样做是为了当电路短路、或总功率过大出现干路的电流过大时，保险丝能产生较多的热量，保险丝的温度升高而迅速熔断，切断电路，从而起到保护电路的作用．11. ab两点间发生断路．解析：b、c、d点能使试电笔发光，说明b、c、d点通过导线都与火线相连通，a 点不发光，说明a点没有通过b点与火线相连通，即ab两点间发生断路．12．短路；电流．解析：当他把充电插头插入插座时，家里的空气开关就“跳闸”了，说明电路中电流过大，充电器还没有使用，只是插头插入插座的瞬间跳闸，不是总功率过大而是插头处短路造成的．13.正常；短路；断路．解析：家用电器工作电压为220 V，将一个普通的白炽灯L与熔断的熔丝并联，闭合闸刀开关，然后逐个合上各用电器的开关；只闭合S、S₁，若L发出暗红色的光（发光不正常），则此时应该是检验灯泡与另一灯泡串联接在火线与零线之间，故该支路没有短路，故L₁正常．只闭合S、S₂，若L正常发光，当检验灯泡正常发光时，说明另一灯泡L₂没有分到电压，该检验灯泡两端的电压应为220 V，则此时一定是灯泡L₂发生了短路；若此时L无反应（即不发光），说明L₂断路．14.解：如图所示．15．(1)短路；(2)最小；(3)当开关闭合时，该灯被短路，当开关断开时，该灯实际电压低所以不能正常工作；(4)笔尾金属体；(5)插头短路；(6)200 W.16.解：(1)不合适；因为1连接的是用电器的外壳，与插座上相应的导线和大地相连，如果用电器的外壳和火线之间的绝缘层损坏，使外壳带电，通过1和地线使电流流入大地，不致发生触电事故；(2)不用湿手扳开关（或不将湿衣服晾晒在电线上）等．。

2020年中考物理专题分类卷专题十七生活用电一、选择题1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置2．如图所示的家庭电路中，有两个器件连接错误，它们是( )A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座3．安全用电越来越被人们所重视，符合安全用电要求的做法是( )A．用湿手插拔电热器的插头B．多个大功率用电器同时用一个插座C．家庭电路中，把开关接在零线和灯泡之间D．使用试电笔时，手指触碰笔尾的金属帽4．为了确保用电安全，下列做法错误的是( )A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器应断开电源开关C．不弄湿用电器，不损坏绝缘层D．发生电器火灾应立即泼水救火5．下列关于生活用电的说法正确的是( )A．家庭电路中开关接在火线或零线上都可以B．当保险丝熔断后，可以用铜丝代替C．使用测电笔时，手不要接触笔尾金属体，以免触电D．发生触电事故时，应立即切断电源6．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压，图中插线板电路连接符合上述现象及安全用电要求的是( )A B C D7．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是( )A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路8．一种试电笔的构造如右图所示，下列关于它的作用和使用描述正确的是( )A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电二、填空题9．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是_________，请写出一条安全用电的注意事项：________．10.家庭电路触电事故都是人体直接或间接接触________线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与________相连，不致对人造成伤害．11．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框________中，图中三孔插座的插孔________（选填“a”“b”或“c”）应与地线相连．12.洗衣机、电冰箱等用电器需要使用三线插头，其中一条接________(常标有L)，一条接________ (常标有N).第三条标有E，标有E的导线和用电器的________相连．三、综合题13. (2018·内江)请在图中用笔画线代替导线正确地将电灯、开关和插座接入家庭供电电路．14．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题：(1)图中用电器B正常工作时电压是________V;(2)正确捏住测电笔，且使笔尖插入图中插座A的________（选填“左”或“右”）孔，可以观察到氖管发光；(3)螺口灯的螺旋金属一定要接在________线上．15．如图甲是家用插线板．(1)在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V电压．(2)把“220 V 1100 W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2 kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？(3)该插线板允许通过最大电流为10 A，通过计算分析，插线板能否让“220 V 750 W”电吹风与上述电暖气同时工作？四、解答题16.小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作．经检查保险丝烧断了，请你用所学的物理知识解释保险丝烧断的原因．专题十七生活用电1．B解析：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故B正确．故选B.2．C解析：(1)进户线进入用户，首先接入总开关，总开关的后面接入保险丝，保险丝只在火线上接一根，不是为了节省，而是为了更安全．当保险丝熔断后，家庭电路和火线断开，防止触电事故的发生，图中总开关和保险丝连接正确；(2)开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，开关既能控制灯泡，又能在灯泡损坏后断开开关，切断火线，安全的更换灯泡，图中带开关的灯泡连接错误；(3)两孔插座左孔接零线，右孔接火线，当插座上进入大功率的用电器时，还要在火线上串联一根保险丝．这样在电流过大时，能自动切断电源，起到保险作用，图中连接正确；(4)三孔插座的上孔接地线，左孔接零线，右孔接火线．有金属外壳的用电器插入三孔插座，可以防止由于金属外壳的用电器漏电造成触电事故的发生，图中连接错误．故选C.3．D解析：A.水是导体，湿手不能插拔插头．否则会触电，故A错误；B．电源电压一定，多个大功率用电器同时工作总功率会过大，由P=UI可知，会引起电流过大，易引发火灾，故B错误；C.从安全用电的角度分析，把开关接在火线和灯泡之间，故C 错误；D.使用测电笔时，手必须接触笔尾的金属体，故D 正确，故选D ． 4．D5．D 解析：A 家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故A 错误；B.铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故B 错误；C ．用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故C 错误；D ．如果发生触电事故，应立即切断电源，然后施救，绝对不能用手将触电人拉开，否则可能使救人者触电，故D 正确．故选D ．6．A 7．C 8．B9．总功率过大；不要同时使用大功率用电器.解析：(1)根据UPI =可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”. (2)安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）． 10．火；大地，解析：家庭电路中，人体触电原因是人体直接或间接接触火线，用电器的金属外壳一定要接地，避免用电器金属外壳漏电时发生触电事故． 11.B ；b ．解析：开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B 处；根据三孔插座的正确接法可知，a 应与零线相连，c 应与火线相连，b 与地线相连．12.火线；零线；金属外壳．解析：家庭电路中，带有金属外壳的用电器和大功率用电器要使用三线插头，其中一条接火线，常标有L ，一条接零线，常标有N ．第三条标有E ，标有E 的导线和用电器的金属外壳相连，最终与大地相连． 13．如图所示．14．(1) 220；(2)右；(3)零．解析：(1)图中用电器B 为灯泡，其正常工作时电压是220 V;(2)插座的左孔为零线，右孔为火线，正确捏住测电笔，使笔尖插入图中插座A的右孔，可以观察到氖管发光；(3)螺口灯的螺旋金属一定要接在零线上，而灯泡顶端的金属点要接在火线上． 15.解：(1)根据家庭电路的连线规则和用电器的使用原则，连接电路如下图；(2)①因为UI P =则A V WUP I 52201100===； ②电暖气的电阻为Ω===445220AV I U R ；③消耗2.2kW ·h 电能的时间为h kWhkW P W t 21.12.2=⋅==； ④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Rt Q I 2=可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热；(3)电吹风正常工作时的电流为VW U P I 220750'''==≈3.4 A ， 电吹风和电暖器是并联电路，因此总电流为：I 总=5 A+3.4 A=8.4 A<10 A ，因此，可以让电吹风和电暖器同时工作．16．电路发生了短路，电路中电阻很小，家庭电路的电压220 V 一定，根据R U I =可知，电路中的电流很大．根据Rt Q I 2=可知，通电时间和保险丝的电阻一定时，通过电路电流大，保险丝产生的热量多，温度急剧升高，达到保险丝的熔点，保险丝烧断．。

2020年中考物理复习专题22《生活用电》一、单选题（共7题；共14分）1.下列做法中，符合安全用电规范的是（）A. 控制灯泡的开关应接在火线上B. 在高压线附近的空地上放风筝C. 发现有人触电后，立即用手把触电人拉离电源D. 家用电器外壳不用接地2.如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。

检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。

由此判断电路故障的原因可能是（）A. 插座短路B. 进户的火线断路C. 进户的零线断路D. 电灯的灯丝断路3.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A. 开关中的两个线头相碰B. 双孔插座中的两个线头相碰C. 灯泡灯丝断了D. 插头和插座接触不良4.有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。

下图既能满足控制要求，又符合安全用电原则的是（）A. B.C. D.5.电工师傅常用一只标有“220V、40W”的灯泡L0（检验灯泡）取代保险丝，来检查新安装的照明电路中每个支路的情况。

如图所示，当只闭合S、S1时，L0不亮，当只闭合S、S2时，L0和L2都呈暗红色，当只闭合S、S3时，L0正常发光，下列判断正确的是（）A. L1所在的支路短路B. L2所在的支路断路C. L3所在的支路短路D. 各支路均完好6.下列关于空气开关和漏电保护器的说法正确的是（）A. 空气开关只有在电路中用电器总功率过大时才自动跳闸B. 漏电保护器只有在电路短路时才自动跳闸C. 当人体触电时，空气开关会自动跳闸D. 当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸7.如图所示的关于家庭用电的图片中正确的是（）A. B.C. D.二、填空题（共7题；共24分）8.家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟________（选填“火线”或“零线”)接触造成的对人体的安全电压是________V。

专题16生活用电★考点导学★题型解读★模拟汇编一、选择题1.（2020·湖北省武汉市中考模拟五）以下有关家庭电路常识，说法正确的是（）。

A．家庭电路中各个用电器之间是并联的；B．电能表是记录家庭用电器功率大小的装置；C．只要有电流通过人体，人体就会有生命危险；D．使用试电笔时，为了确保安全，不能触碰试电笔上的任何金属部位【答案】A。

【解析】A、家庭电路中各用电器是互不影响的，故是并联的关系，故A 正确；B、电能表是用来测量电能的仪表，故B 错误；考向：家庭电路组成与正确连接。

生活用电考点二：家庭电路电流过大的原因考向：家庭电路电流过大原因和故障分析。

考点三：安全用电考向：安全用电常识。

备考：理解家庭电路电流过大原因；会根据故障现象分析故障原因。

备考：连接安全用电常识；了解生活中常见违背安全用电现象。

常考题型选择题：常考热点主要集中在家庭电路知识、电路中电流过大的原因和电路故障分析以及安全用电方面。

填空题：常考热点集中在家庭电路知识、电路中电流过大的原因和电路故障分析以及安全用电方面。

作图题：主要考查家庭电路正确连接，常用电器的使用等方面。

尤其需要注意的是：保险安装位置、地线连接是否正确、开关安装位置等方面。

备考：熟悉插座、开关、熔断器、灯泡等电器的正确连接方式。

考点一：家庭电路C、当通过人体的电流达到人的极限值时，人就会发生危险，并不是只要通过人体有电流，人就会触电，故C错误；D、用试电笔时，手必须接触笔尾的金属体，故D错误；故选A。

2．（2020·吉林省长春市中考模拟四）在如图所示的照明电路中，连接正确的是（）。

A．B．C．D．【答案】D.【解析】A、保险丝接在火线上，开关控制了零线，故A错误；B、保险丝接在零线上，开关控制了火线，故B错误；C、保险丝接在零线上，且没有电流流过保险丝，开关控制了火线，故C错误；D、保险丝接在火线上，开关控制火线，故D正确。

故选D。

3．（2020·江苏省南京市中考模拟四）关于用电情景，下列说法符合安全用电的是（）。
