(最新整理)2016年安徽省中考物理试题及答案(word版)

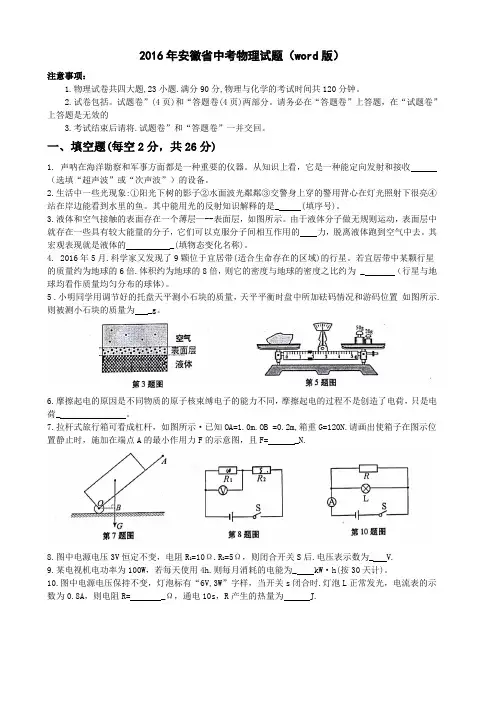

2016年安徽省中考物理试题（word版）注意事项：1.物理试卷共四大题,23小题.满分90分,物理与化学的考试时间共120分钟。

2.试卷包括。

试题卷”(4页)和“答题卷(4页)两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的3.考试结束后请将.试题卷”和“答题卷”一并交回。

一、填空题(每空2分，共26分)1. 声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收（选填“超声波”或“次声波”）的设备。

2.生活中一些光现象:①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是_ (填序号)。

3.液体和空气接触的表面存在一个薄层—--表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去。

其宏观表现就是液体的 _(填物态变化名称)。

4. 2016年5月.科学家又发现了9颗位于宜居带(适合生命存在的区域)的行星。

若宜居带中某颗行星的质量约为地球的6倍.体积约为地球的8倍，则它的密度与地球的密度之比约为 _ （行星与地球均看作质量均匀分布的球体)。

5 .小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示.则被测小石块的质量为 _g。

6.摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷_ 。

7.拉杆式旅行箱可看成杠杆，如图所示·已知OA=1.0m.OB =0.2m,箱重G=120N.请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F= _N.8.图中电源电压3V恒定不变，电阻R1=10Ω.R2=5Ω，则闭合开关S后.电压表示数为_ V.9.某电视机电功率为100W，若每天使用4h.则每月消耗的电能为_ kW·h(按30天计)。

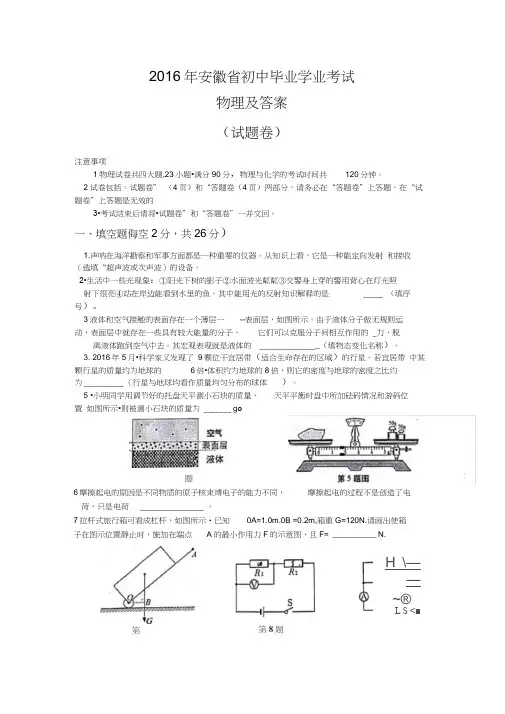

2016年安徽省初中毕业学业考试物理及答案 （试题卷）注意事项1物理试卷共四大题,23小题•满分90分，物理与化学的考试时间共 120分钟。

2试卷包括。

试题卷” （4页）和“答题卷（4页）两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的3•考试结束后请将•试题卷”和“答题卷”一并交回。

一、填空题侮空2分，共26分）1.声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射 和接收 （选填“超声波或次声波）的设备。

2•生活中一些光现象：①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照 射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是 _____ （填序号）。

3液体和空气接触的表面存在一个薄层一--表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的 _力，脱离液体跑到空气中去。

其宏观表现就是液体的 ______________ _（填物态变化名称）。

3. 2016年5月•科学家又发现了 9颗位干宜居带（适合生命存在的区域）的行星。

若宜居带 中某颗行星的质量约为地球的6倍•体积约为地球的8倍，则它的密度与地球的密度之比约为 __________ （行星与地球均看作质量均匀分布的球体 ）。

5 •小明同学用调节好的托盘天平测小石块的质量， 天平平衡时盘中所加砝码情况和游码位置 如图所示•则被测小石块的质量为 _______ g o6摩擦起电的原因是不同物质的原子核束缚电子的能力不同， 摩擦起电的过程不是创造了电荷，只是电荷 ________________ 。

7拉杆式旅行箱可看成杠杆，如图所示•已知 0A=1.0m.0B =0.2m,箱重G=120N.请画出使箱子在图示位置静止时，施加在端点A 的最小作用力F 的示意图，且F= __________ N.H\—— ~®L S <■圈第第8題團第ions 8图中电源电压3V恒定不变，电阻R i=10 Q.R2=5 Q,则闭合开关S后•电压表示数为__________ V. 9某电视机电功率为100W，若每天使用4h.则每月消耗的电能为__________ kW • h（按30天计）。

2016年安徽省中考物理试题及参考答案与解析一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接受（选填“超声波”或“次声波”）的设备．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为（行星与地球均看作质量均匀分布的球体）．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为V．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的实数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能使物体内所有分子动能和势能的总和12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B．C．D．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b 端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电动率不断减小D．灯泡消耗的电功率恒定不变三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽车的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b连个接线柱时，电表的量程为3mA；若使用a和c连个接线柱时，电表的量程为10mA，求R1，R2的阻值．参考答案与解析一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接受（选填“超声波”或“次声波”）的设备．【思路分析】声呐装置在工作过程中发射和接收的是超声波．【解答过程】解：声呐装置在工作过程中发射和接收的是超声波．故答案：超声波．【总结归纳】本题综合性很强，考查学生对声音知识的综合运用能力．。

2016年安徽省初中毕业学业考试物理及答案(试题卷)注意事项1物理试卷共四大题,23小题.满分90分,物理与化学的考试时间共120分钟。

2试卷包括。

试题卷”(4页)和“答题卷(4页)两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的3.考试结束后请将.试题卷”和“答题卷”一并交回。

一、填空题(每空2分，共26分)1. 声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收（选填“超声波或次声波）的设备。

2.生活中一些光现象:①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是_ (填序号)。

3液体和空气接触的表面存在一个薄层—--表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去。

其宏观表现就是液体的_(填物态变化名称)。

4. 2016年5月.科学家又发现了9颗位干宜居带(适合生命存在的区域)的行星。

若宜居带中某颗行星的质量约为地球的6倍.体积约为地球的8倍，则它的密度与地球的密度之比约为_ （行星与地球均看作质量均匀分布的球体)。

5 .小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示.则被测小石块的质量为_g。

6摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷_ 。

7拉杆式旅行箱可看成杠杆，如图所示·已知OA=1.0m.OB =0.2m,箱重G=120N.请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F= _N.8图中电源电压3V恒定不变，电阻R1=10Ω.R2=5Ω，则闭合开关S后.电压表示数为_ V.9某电视机电功率为100W，若每天使用4h.则每月消耗的电能为_ kW·h(按30天计)。

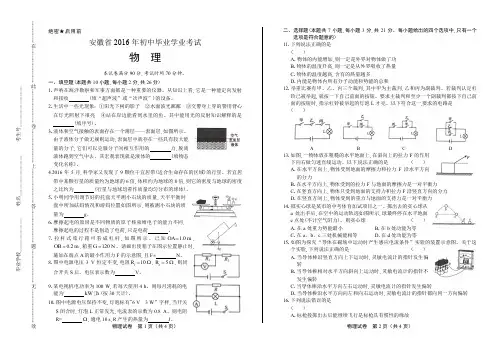

物理试卷 第1页（共4页） 物理试卷 第2页（共4页）绝密★启用前安徽省2016年初中毕业学业考试物 理本试卷满分90分,考试时间70分钟。

一、填空题(本题共10小题,每小题2分,共26分)1.声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看,它是一种能定向发射和接收 (填“超声波”或“次声波”)的设备。

2.生活中一些光现象：①阳光下树的影子 ②水面波光粼粼 ③交警身上穿的警用背心在灯光照射下很亮 ④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是 (填序号)。

3.液体和空气接触的表面存在一个薄层——表面层,如图所示。

由于液体分子做无规则运动,表面层中就存在一些具有较大能量的分子,它们可以克服分子间相互作用的 力,脱离液体跑到空气中去。

其宏观表现就是液体的 (填物态变化名称)。

4.2016年5月,科学家又发现了9颗位干宜居带(适合生命存在的区域)的行星。

若宜居带中某颗行星的质量约为地球的6倍,体积约为地球的8倍,则它的密度与地球的密度之比约为 (行星与地球均看作质量均匀分布的球体)。

5.小明同学用调节好的托盘天平测小石块的质量,天平平衡时盘中所加砝码情况和游码位置如图所示,则被测小石块的质量为 g 。

6.摩擦起电的原因是不同物质的原子核束缚电子的能力不同,摩擦起电的过程不是创造了电荷,只是电荷 。

7.拉杆式旅行箱可看成杠杆,如图所示。

已知 1.0m OA =,0.2m OB =,箱重120N G =。

请画出使箱子在图示位置静止时,施加在端点A 的最小作用力F 的示意图,且F = N 。

8.图中电源电压3 V 恒定不变,电阻110R =Ω,25R =Ω,则闭合开关S 后。

电压表示数为 V 。

9.某电视机电功率为100 W ,若每天使用4 h 。

则每月消耗的电能为kW h (按30天计)。

10.图中电源电压保持不变,灯泡标有"6 V 3 W ”字样,当开关S 闭合时,灯泡L 正常发光,电流表的示数为0.8 A 。

安徽省2016年中考物理试卷一、填空题（每空2分，共26分）1. 声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接受________（选填“超声波”或“次声波”）的设备．2. 生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是________（填序号）．3. 液体和空气接触的表面存在一个薄层﹣表面层，如图所示：由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的________力，脱离液体跑到空气中去，其宏观表现就是液体的________（填物态变化名称）。

4. 2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为________（行星与地球均看作质量均匀分布的球体）．5. 小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为________g ．6. 摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷________．7. 拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m ，OB=0.2m ，箱重G=120N ，请画出使箱子在图示位置静止时，施加在端点A 的最小作用力F 的示意图，且F=________N ．8.图中电源电压3V 恒定不变，电阻R =10Ω，R =5Ω，则闭合开关S 后，电压表示数为________V ．9. 某电视机功率为100W ，若每天使用4h ，则每月消耗的电能为________kW•h （按30天计）10. 图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S 闭合时，灯泡L 正常发光，电流表的实数为0.8A ，则电阻R=________Ω，通电10s ，R 产生的热量为________J ．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11. 下列说法正确的是（ ）A . 物体的内能增加，则一定是外界对物体做了功B . 物体的温度升高，则一定是从外界吸收了热量C . 物体的温度越高，含有的热量越多D . 内能是物体内所有分子动能和势能的总和12. 举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L 才亮．以下符合这一要求的电路是（ ）12A .B .C .D .13. 如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停）15. 如图探究图中电源电压保持6V）为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜．记录在表一中．已知弹簧原长L =6.0cm ．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g 取10N/kg）表一：实验次数123456钩码质量m/g0306090120150弹簧总长度L/cm 6.07.28.49.610.812.0（1） 请根据表一中的数据，将表二填写完整；表二：实验次数123456弹力F/N00.3________0.9________ 1.5弹簧伸长量△x/cm 0 1.2________ 3.6________ 6.0（2） 请在图b 坐标系中描点作出弹力F 跟弹簧伸长量△x 的关系图象．（3） 本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：________．20. 要求测量额定电压为2.5V 小灯泡的电功率．（1） 按照电路图a ，将图b 的实物连接成实验电路．（2） 在电路连接过程中开关应处于________状态；闭合开关前，要把滑动变阻器的滑片移到________（根据你连接的实物电路图选填“最右端”或“最左端”）．（3） 实验时某次电压表的示数为2.20V ，对应电流表的示数如图所示，则小灯泡此时的功率为________W ；要想测出小灯泡的额定电功率，接下来的操作是：________．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21. 某家用轿车，重为1.5×10N ，当车以72km/h 的速度匀速直线行驶了0.5h ，消耗汽油3kg ，期间受到的阻力为车重的0.08倍．已知汽车的热值为4.6×10J/kg ．在此过程中，求：047（1） 车通过的路程；（2） 牵引力做功的功率；（3） 汽车发动机的效率．22.理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S ，高为h 的长方形浸没在密度为ρ的液体中．（1） 分析该物体侧面所受液体压力的合力F ；（2） 求出该物体底面所受液体压力的合力F ；（3） 结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23. 实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G 是满偏电流（即小量程电流表允许通过的最大电流）I =1mA 的电流表，其电阻R =100Ω，图为某同学改装后的电流表电路图，R 、R 为定值电阻．若使用a 和b 连个接线柱时，电表的量程为3mA ；若使用a 和c 连个接线柱时，电表的量程为100mA ，求R ，R 的阻值．参考答案1.2.3.4.5.6.7.8.9.10.11.合1合2g g 121212.13.14.15.16.17.18.19.20.21.22.23.。

安徽省中考物理试卷一、填空题，每空2分，共26分1．（2分）（2015•安徽）许多男生在变声期后，说话时声带振动的频率比以前低，因而声音的音调会降低．考点：频率及音调的关系．专题：声现象．分析：音调指声音的高低，音调跟物体的振动频率有关，振动频率越高，音调越高，振动频率越低，音调越低．解答：解：音调是指发声体发出声音的高低，它是由发声体振动的频率决定的，频率越大，音调越高；许多男生在变声期后，说话时声带振动的频率比以前低，因而声音的音调会降低．故答案为：音调．点评：掌握声音的三个特征，音调、响度和音色，音调和响度容易混淆，注意区分．2．（2分）（2015•安徽）挖开多年堆煤的地面，会看到地面下一定深度的土层带有黑色．这一现象表面煤的分子在不停地做无规则运动，扩散到地面的土层中了．考点：分子的运动．专题：分子热运动、内能．分析：扩散现象说明了分子在不停地做无规则运动，据此判断．解答：解：挖开多年堆煤的地面，会看到地面下一定深度的土层带有黑色．这一现象表面煤的分子在不停地做无规则运动，扩散到地面的土层中了．故答案为：做无规则运动．点评：本题是一道基础题，考查学生对扩散现象的实质的了解和掌握．3．（2分）（2015•安徽）图为卫星绕地球飞行的轨道示意图．卫星在飞行过程中机械能不变，当卫星运行到近地点时，其动能最大（选填“大”或“小”）考点：动能和势能的大小变化．专题：机械能及其转化．分析：动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．解答：解：卫星在绕地球运动过程中，质量不变，卫星在近地点时，高度最低，速度最快，所以它的动能最大．故答案为：大．点评：地面附近的物体被举高时，物体具有重力势能．物体在大气层外和地球有一定的相对高度，物体具有势能．4．（2分）（2015•安徽）通电螺线管的N、S极如图所示，由此可判断电流是从a（选填“a”或“b”）端流入螺旋管的．考点：通电螺线管的磁场．专题：磁现象、电生磁．分析：本题由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．解答：解：由于通电螺线管的左端是S极、右端N极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，此时四指所知的方向即为电流的方向，电流从左侧流入，所以电源a端正极、b端为负极．故答案为：a点评：本题考查右手螺旋定则，其内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为螺线管N极方向．5．（2分）（2015•安徽）图为动圈式话筒的构造示意图．对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音．这种话筒应用的原理是电磁感应现象．考点：动圈式话筒的构造和原理．专题：电动机、磁生电．分析：法拉第的电磁感应现象告诉我们：当闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流．解答：解：线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，从而产生感应电流，我们就能通过扬声器听到说话的声音．这种话筒应用的原理是电磁感应现象．故答案为：电磁感应现象．点评：本题应记住动圈式话筒的工作原理、工作过程．能把声音信号转化为电信号．6．（4分）（2015•安徽）如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10N的拉力F，使杠杆在水平位置保持平衡，则重物G=20N．若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将不变（选填“增大”、“不变”或“减小”）考点：杠杆的平衡条件．专题：简单机械．分析：（1）如图，BA、BC为动力F和阻力G的力臂，知道C是BA的中点，也就知道两力臂的大小关系，知道阻力G的大小，利用杠杆的平衡条件求G的大小；（2）画出动力和阻力的作用线，找出动力臂的阻力臂，利用三角形的相似关系，确定动力臂和阻力臂的大小关系，再利用杠杆平衡条件分析拉力F的大小变化情况．解答：解：（1）如图，杠杆在水平位置，L BA=2L BC，杠杆平衡，FL BA=GL BC，所以G===2×10N=20N；（2）杠杆被拉起后，如图所示，BA′为动力臂，BC′为阻力臂，阻力不变为G，△BC′D∽△BA′D′，BC′：BA′=BD：BD′=1：2，杠杆平衡，所以F′L BA′=GL BC′，F′==G=×20N=10N；由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变；故答案为：20N；不变．点评：本题考查了学生对杠杆平衡条件的了解和掌握，能画出杠杆在B位置的力臂并借助三角形相似确定其关系是本题的关键．7．（4分）（2015•安徽）当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电．某次闪电的放电电流约1×104A，电压约1.8×108V，放电时间约0.01s，则这次闪电释放的电能约 1.8×1010J，合5000kW•h．考点：电功的计算．专题：电能和电功率．分析：知道雷电的放电电压、放电电流和放电时间，可利用公式W=UIt计算释放的电能．1kW•h=3.6×106J．解答：解：U=1.8×108V，I=1×104A，t=0.01s，释放的电能为：W=UIt=1.8×108V×1×104A×0.01s=1.8×1010J．1.8×1010J=kW•h=5000kW•h．故答案为：1.8×1010；5000．点评：本题考查雷雨天放电的现象以及释放电能的计算，通过计算让人们明白雷电释放的能量很大，雷雨天一定要注意．8．（2分）（2015•安徽）某同学利用斜面匀速提升重为500N的物体，已知沿斜面的拉力做的功为1000J，斜面的机械效率为60%，则物体被提升的高度为 1.2m．考点：滑轮（组）的机械效率．专题：功、功率、机械效率．分析：设物体被提升的高度为h，根据效率公式求解即可．解答：解：设物体被提升的高度为h，则：η=×100%=×100%=×100%=60%，解得，h=1.2m．故答案为：1.2．点评：此题考查效率公式的应用，关键是知道有用功、总功和机械效率的含义．9．（4分）（2015•安徽）如图所示，重为1.5N的圆柱体竖直漂浮在水面上，其底面积S=30cm2，则水对圆柱体下表面的压强P=500Pa，圆柱体下表面所处的深度h=5cm（水的密度为1.0×103kg/m3）考点：液体的压强的计算．专题：压强、液体的压强．分析：圆柱体漂浮时浮力等于重力即可求出圆柱体受到的浮力，浮力等于物体上下表面的压力差．由此求得圆柱体下表面压力；根据p=可以求出下表面受到的压强，根据p=ρgh可求出下表面所处的深度．解答：解：由题，圆柱体竖直漂浮在水面上，所以F浮=F下﹣F上=G=1.5N，F下=1.5N，水对圆柱体下表面的压强p===500Pa；根据p=ρgh，圆柱体下表面所处的深度h===0.05m=5cm．故答案为：500；5．点评：本题主要考查了物体浮沉条件的应用及压强的计算，能够得出物体所受浮力等于其重力，底部所受压力等于其重力是关键．10．（2分）（2015•安徽）如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点．图甲和图乙表示经过凹透镜的两条特殊光路．请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像AB的光路图．考点：透镜的光路图．专题：透镜及其应用．分析：先根据图甲和图乙的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图．解答：解：从A点发出的平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，过光心的光线经凹透镜折射后传播方向不改变．两条光线的交点为A′点，过A′点作垂直于主光轴的直线，与主光轴的交点即为B′，则A′B′即为物体AB通过凹透镜所成虚像．如图所示：点评：凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．二、选择题，每题3分，共21分11．（3分）（2015•安徽）利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的是（）A．干冰直接变成气体是升华过程B．干冰直接变成气体是放热过程C．水蒸气直接变成冰晶是凝华过程D．冰晶下落时变成雨是吸热过程考点：生活中的升华现象．专题：汽化和液化、升华和凝华．分析：升华是指物质从固态直接变为气态的过程，它需要吸热；凝华是指物质从气态直接变为固态的过程，是放热过程；物质由固态变为液态叫熔化，需要吸热．解答：解：A、B、干冰是一种非常容易升华的物质；当它升华时，会从周围空气吸收大量的热．选项A正确，选项B错误；C、干冰升华过程中吸收热量，导致空气温度急剧下降，使周围水蒸气放热凝华形成固态的小冰晶．此选项正确；D、冰晶在下落过程中吸收热量，由固态熔化成水，同时吸收热量．此选项正确．故选B．点评：我们不仅要掌握常见的物态变化现象，还要清楚每个物态变化过程的吸放热情况．12．（3分）（2015•安徽）下列说法正确的是（）A．弹簧测力计只能测量重力的大小B．使用滑轮组既可以省力，也可以省功C．验电器的工作原理是异种电荷相互吸引D．内燃机在做功冲程中把内能转化为机械能考点：验电器的原理及使用；弹簧测力计的使用与读数；功的原理；内燃机的四个冲程．专题：其他综合题．分析：①弹簧测力计可以测量力的大小；②使用任何机械都不能省功；③同种电荷相互排斥，异种电荷相互吸引；④热机是将内能转化为机械能的机器．解答：解：A、弹簧测力计可以测量重力，也可以测量拉力．此选项错误；B、使用滑轮组可以省力，也可能改变力的方向，但不能省功．此选项错误；C、验电器是利用同种电荷相互排斥的原理工作的．此选项错误；D、内燃机是将内能转化为机械能的机器．此选项正确．故选D．点评：此题是一道综合题，考查的知识点较多，包括弹簧测力计的用途、功的原理、验电器的工作原理和热机的本质，难度不大，主要考查我们对知识掌握的熟练程度．13．（3分）（2015•安徽）司机在驾驶汽车时必须要系上安全带，系上安全带可以（）A．减小汽车的惯性，防止发生事故B．减小司机的惯性，防止发生事故C．减小因汽车突然减速造成的伤害D．减小因汽车突然加速造成的伤害考点：惯性．专题：运动和力．分析：①一切物体都具有惯性，惯性大小的决定因素是质量；②汽车刹车时，如果没有安全带的保护，驾驶员会因为自身惯性向前运动而发生事故．所以要让安全带起到保护人体的作用，防止惯性带来的伤害．解答：解：A、B、汽车和司机的质量是一定的，有无安全带，汽车行驶速度大小，汽车和司机的惯性都不变．不符合题意；C、司机原来和车一起向前运动，紧急刹车时，车由运动突然变成静止，而司机由于具有惯性，继续向前运动，容易撞到挡风玻璃发生伤害，使用安全带可以起到保护作用．符合题意；D、司机原来和车一起向前运动，突然加速时，司机由于具有惯性，会先后运动，座椅可以对实际起到保护作用．此时安全带不起作用．不符合题意．故选C．点评：本题难度较小，主要考查生活中的惯性现象，需要学生认真体会身边的现象中包含的物理知识，做到学以致用．14．（3分）（2015•安徽）小明利用最小分度值为1mm的刻度尺测量一个物体的长度，三次测量的数据分布为2.35cm、2.36cm、2.36cm，则测量结果应记为（）A．2.36cm B．2.357cm C．2.35cm D．2.4cm考点：长度的测量．专题：长度、时间、速度．分析：多次测量取平均值可以减小误差，题目中测量了物体的长度三次，计算出平均值作为物体的长度．解答：解：物体的长度为L==≈2.36cm．故选A．点评：多次测量取平均值时，最终结果要保留与测量值相同的有效数字，以保证相同的准确程度．15．（3分）（2015•安徽）一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（）A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所致方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右考点：磁场．专题：磁现象、电生磁．分析：磁场的基本性质：对放入的磁体有磁力的作用；小磁针静止时N极所指向表示磁场方向（N极受力方向与该点的磁场方向相同，S极受力方向与该点磁场方向相反）．解答：解：某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N 极受力方向与与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左．所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右．所以ABC错误，D正确．故选D．点评：本题考查对磁场及基本性质的认识和理解．知道小磁针N极受力方向或静止时所指方向就是磁场方向，也是磁感应强度方向．16．（3分）（2015•安徽）如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A．电源电压较低B．L2发生了断路C．L2发生了短路D．L2的实际功率很小考点：电路的三种状态．专题：电流和电路．分析：串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．解答：解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．点评：本题考查了对电路三种状态的掌握，要理解断路、短路的含义，并要注意应用串联电路的特点应用．17．（3分）（2015•安徽）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A．B．C．考点：欧姆定律的应用．专题：欧姆定律．分析：分析电路的连接方式及电表所测的电路，根据串联电路的电压关系及欧姆定律得出结论．解答：解：由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总﹣IR，R为定值，当I为零时，U=U总，且电流越大，变阻器两端的电压越小，且成反比；A、该图象符合上述分析，A正确；B、该图象不符合正比关系，B错误；CD、都是电流越大、电压越大，不符合题意，CD错误．故选A．点评：本题主要考查了欧姆定律的应用，关键能够正确分析电路，确定电表的测量对象，并能够分析出电压表和电流表示数的关系．有一定难度．三、实验题(第18小题6分，第19小题6分，第20小题8分，共20分)18．（6分）（2015•安徽）某实验小组在探究光的折射规律时，让一束光从空气斜射如玻璃水槽内的水中，看到如图所示的现象：（1）请在图中分别作出入射角（用字母i表示）和折射角（用字母r表示）．（2）为了探究从空气斜射入水中时折射角和入射角的关系，以下方案中正确的是：C（选填“A”、“B”或“C”）．A．尺测量图中的入射角和折射角，分析并得出结论B．保持入射角不变，进行多次实验，测量入射角和每次实验的折射角，分析并得出结论C．改变入射角，进行多次实验，测量每次实验时入射角和折射角，分析并得出结论．考点：光学实验设计与探究．专题：探究型实验综合题．分析：（1）光从空气斜射入水或其它透明介质时，折射角小于入射角．据此做出入射角和折射角；（2）要探究光从空气斜射入水中时折射角和入射角的关系，需要多次改变入射角的大小，测量折射角的大小，将两者比较得出规律．解答：解：（1）过入射点做垂线，得到法线，入射光线与法线之间的夹角是入射角；折射光线与法线之间的夹角是折射角．如下图：；（2）A、只进行一次实验就得出结论，偶然性太强，客观性不够．此选项错误；B、保持入射角不变，虽然进行多次实验，但得到的折射角是相同的，得不出客观的结论．此选项错误；C、多次改变入射角大小，测量每次实验时入射角和折射角，发现折射角随入射角变化的规律，得到的结论是普遍的．此选项正确．故选C．故答案为：（1）如图所示；（2）C．点评：此题考查的是我们对光的折射规律探究过程中折射角、入射角的作法及实验方案的优化，属于基本技能的考查．难度不大，是一道基础题．19．（6分）（2015•安徽）某同学按照以下步骤测量盐水的密度：①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；②将烧杯中一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；③烧杯中的盐水全部倒入量筒中，记下盐水的体积V；④把测得的数据填入表格，计算出盐水的密度．（1）请补充步骤③的内容．（2）为了记录相关数据，他设计了如下表格，请将表格中第一行所缺的项目补充完整．烧杯和盐水的总质量/g 烧杯和剩余盐水的总质量/g量筒内盐水的质量/g盐水的密度/（g•cm﹣3）（3）盐水密度的表达式为ρ=．（用测量的物理量符合表示）考点：液体的密度测量实验．专题：测量型实验综合题．分析：（1）测量盐水的密度，根据密度计算公式ρ=，要从测量盐水质量和盐水体积入手；常规做法是，①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；②将烧杯中一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；③然后把烧杯中的盐水全部倒入量筒中，记下盐水的体积V；（2）盐水密度的表达式是ρ==．解答：解：（1）测量盐水密度的常规做法是：①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；②将烧杯中一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；③然后把烧杯中的盐水全部倒入量筒中，记下盐水的体积V；（2）由正确顺序，量筒中盐水的质量为m=m1﹣m2，量筒中盐水的体积为V，因此盐水密度的表达式是ρ=．故答案为：（1）烧杯中的盐水全部倒入量筒中，记下盐水的体积V；（2）烧杯和盐水的总质量/g 烧杯和剩余盐水的总质量/g 量筒内盐水的质量/g 量筒内盐水的体积/cm3盐水的密度/（g•cm﹣3）m1m2m1﹣m2V（3）．点评：利用实验测量物质的密度历来是中考的重点，在实验室中，质量用天平来测，体积测量往往需用量筒和量杯，应当掌握天平和量筒的正确使用和读数．20．（8分）（2015•安徽）某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω 2A”．（1）闭合开关前，滑动变阻器的滑片P应移至b（选填“a”或”b”）端．（2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为 2.9V．为了保证小灯泡不被损坏，接下来应该进行的操作是断开开关．（3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施：更换最大阻值更大的电阻．考点：电功率的测量．专题：测量型实验综合题．分析：（1）为保护电路，闭合开关前滑动变阻器滑片要位于最大阻值处；（2）读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，视线与指针所对刻线相垂直；在电路出现意外情况时，首先要断开开关，然后检查出现的故障；（3）要测量灯泡额定功率，两端电压必须达到额定电压．串联电路用电器两端电压与其阻值成正比，要增大滑动变阻器两端电压，可以增大滑动变阻器接入电路的电阻．解答：解：（1）为保护电路，闭合开关前，滑动变阻器接入电路的电阻要最大，所以滑片要位于b端；（2）由图知，电压表选择的0﹣3V量程，对应的分度值为0.1V，此时的示数是2.9V；而小灯泡的额定电压是2.5V，为了保证小灯泡不被损坏，所以要立即断开开关，查找问题所在；（3）在串联电路中，用电器两端电压与其阻值成正比，要使灯泡两端电压达到额定电压，滑动变阻器要分担较大的电压，所以滑片应向右滑动，由上“将滑片移至正确位置”，也就是滑动变阻器全部接入电路了，此时灯泡两端电压仍然大于额定电压，也就是滑动变阻器两端电压仍然较小，所以需要更换最大阻值的滑动变阻器重新实验．故答案为：（1）b；（2）2.9；断开开关；（3）更换最大阻值更大的滑动变阻器．点评：此题考查的是测量小灯泡额定功率过程中出现的实际问题，需要我们清楚问题产生的原因及纠正措施，是一道创新题，考查的是我们解决实际问题的能力．四、计算与推导题（第21小题8分，第22小题6分，第23小题9分，共23）21．（8分）（2015•安徽）如图所示，一轻绳绕过定滑轮，一端有粗糙水平桌面上的滑块相连，另一端悬挂一个砂桶．调整桶内砂的质量，当砂桶和砂的总质量m=0.2kg时，砂桶和滑块都做匀速直线运动，速度大小v=0.5m/s．不计滑轮的摩擦，求砂桶和滑块匀速运动时：（1）滑块受到的摩擦力大小；（2）砂桶和砂所受的重力在2s内做的功．考点：摩擦力的大小；功的计算．专题：重力、弹力、摩擦力；功、功率、机械效率．分析：（1）由公式G=mg求出砂桶和砂的总重力，根据二力平衡条件得出摩擦力的大小；（2）根据公式s=vt求出砂桶和砂在2s内移动的距离，根据公式W=Fs=Gh求出重力所做的功．解答：解：（1）砂桶和砂的总重力为：G=mg=0.2kg×10N/kg=2N；砂桶和滑块匀速运动，所以滑块受到的摩擦力f=G=2N；（2）由v=得，砂桶和砂在2s内移动的距离s=vt=0.5m/s×2s=1m；砂桶和砂所受的重力在2s内做的功W=Gh=2N×1m=2J．答：（1）滑块受到的摩擦力大小为2N；（2）砂桶和砂所受的重力在2s内做的功为2J．点评：本题主要考查了二力平衡条件的应用及速度、功的计算，考查全面，但很基础，难度不大．22．（6分）（2015•安徽）某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完成燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3．求：（1）天然气完全燃烧放出的热量；（2）水吸收的热量；（3）该热水器工作时的效率．考点：热量的计算．专题：计算题；比热容、热机、热值．分析：（1）知道水的质量、水的比热容，求出水温度的升高值，利用吸热公式Q吸=cm△t 求水吸收的热量；（2）由Q放=Vq可求出天然气完全燃烧放出的热量；水吸收的热量跟天然气完全燃烧放出的热量之比等于燃气灶的效率．解答：解：（1）天然气完全燃烧放出的热量：Q放=Vq=1m3×3.2×107J/m3=3.2×107J；（2）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（50℃﹣20℃）=1.26×107J；（3）燃气灶的效率：η=×100%=×100%≈40%．答：（1）天然气完全燃烧放出的热量为3.2×107J；（2）水吸收的热量为1.26×107J；（3）该热水器工作时的效率是40%．点评：本题主要考查了燃料完全燃烧放热公式Q放=Vq、Q吸=cm△t=cm（t﹣t0）和效率公式的掌握和运用，属于基础题目．23．（9分）（2015•安徽）（1）如图甲，n个相同的电阻R并联，其总电阻可以用一个等效电阻R′表示（如图乙），请根据并联电路中电流、电压的规律和欧姆定律推证：R′=R．（2）如图丙，A、B之间的电压U=220V．通过导线为远处的M、N之间的用电器供电，由于距离很远，导线AM和BN的电阻不可忽略，它们的总电阻用图中的r表示，r=4Ω．若M、N之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM的电流大小．（3）试分析说明：在图丙的电路中，M、N之间并联的用电器越多，每一个用电器的实际功率越小．。

2016年安徽省初中毕业学业考试物理（试题卷）注意事项：1、物理试卷共四大题23小题，满分90分。

物理与化学的考试时间共120分钟2、试卷上包括“试题卷”（4页）和“答题卷”两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的。

3、考试结束后，请将“试题卷”和“答题卷”一并交回一、填空题（每空2分，共26分）1.声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收_____________（选填“超声波”或“次声波”）的设备。

2.生活中一些光现象：①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是_____________（填序号）。

3.液体和空气接触的表面存在一个薄层——表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些能量较大的分子，它们可以克服分子间相互作用的___________力。

脱离液体跑到空气中去。

其宏观表现就是液体的___________（填物态变化名称）。

4.2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星。

若宜居带中某颗行星的质量约为地球的6倍，体积约为地球的8倍，则它的密度与地球的密度之比约为___________（行星与地球均看作质量分布均匀的球体）。

5.小名同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为___________g。

6.摩擦起电的原因是不同物质的原子核束缚电子能力不同，摩擦起电的过程不是创造了电荷，只是电荷___________。

7.拉杆式旅行箱可堪称杠杆。

已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在断电A的最小最用力F的示意图，且F=___________N。

8.图中电源电压3V恒定不变，电阻R₁=10Ω，R₂=5Ω，则闭合开关S后电压表示数为____V。

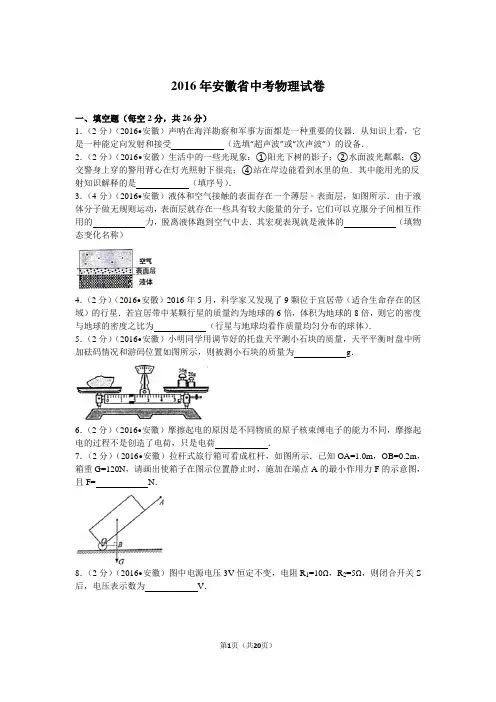

2016年安徽省中考物理试卷一、填空题（每空2分，共26分）1．（2分）（2016•安徽）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接受（选填“超声波”或“次声波”）的设备．2．（2分）（2016•安徽）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．3．（4分）（2016•安徽）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）4．（2分）（2016•安徽）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为（行星与地球均看作质量均匀分布的球体）．5．（2分）（2016•安徽）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．6．（2分）（2016•安徽）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．7．（2分）（2016•安徽）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．8．（2分）（2016•安徽）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S 后，电压表示数为V．9．（2分）（2016•安徽）某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．（4分）（2016•安徽）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的实数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）（2016•安徽）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能使物体内所有分子动能和势能的总和12．（3分）（2016•安徽）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C． D．13．（3分）（2016•安徽）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力14．（3分）（2016•安徽）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a 处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零15．（3分）（2016•安徽）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转16．（3分）（2016•安徽）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大17．（3分）（2016•安徽）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电动率不断减小 D．灯泡消耗的电功率恒定不变三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）（2016•安徽）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．19．（6分）（2016•安徽）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．20．（9分）（2016•安徽）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）（2016•安徽）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽车的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．22．（8分）（2016•安徽）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23．（6分）（2016•安徽）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b连个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．2016年安徽省中考物理试卷参考答案与试题解析一、填空题（每空2分，共26分）1．（2分）（2016•安徽）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接受超声波（选填“超声波”或“次声波”）的设备．【分析】声呐装置在工作过程中发射和接收的是超声波．【解答】解：声呐装置在工作过程中发射和接收的是超声波．故答案：超声波．【点评】本题综合性很强，考查学生对声音知识的综合运用能力．2．（2分）（2016•安徽）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是②③（填序号）．【分析】光在自然界中存在三种光现象：光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．【解答】解：①阳光下树的影子是光沿直线传播形成的，不合题意；②水面波光粼粼，是光射到水面发生了反射，符合题意；③交警身上穿的警用背心在灯光照射下很亮，是光发生反射形成的，符合题意；④站在岸边能看到水里的鱼，是光经过水面时发生折射形成的鱼的虚像，不合题意．故能用光的反射知识解释的是②③．故答案为：②③．【点评】了解光的直线传播、光的反射和光的折射现象，并能对生活中的现象进行分析与辨别，是解答本题的关键．3．（4分）（2016•安徽）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的引力，脱离液体跑到空气中去．其宏观表现就是液体的汽化（填物态变化名称）【分析】分子间存在引力和斥力；物质从液体变为气体的过程叫汽化．【解答】解：因为分子间存在引力和斥力，所以液体分子要脱离液体跑到空气中去，需克服分子间相互作用的引力；该过程物质从液体变为了气体，因此液体发生了汽化现象．故答案为：引力；汽化．【点评】本题考查分子间的引力和斥力以及物态变化，属于基础题．4．（2分）（2016•安徽）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为3：4（行星与地球均看作质量均匀分布的球体）．【分析】已知行星与地球的质量之比和体积之比，利用密度公式计算其密度之比．【解答】解：由题知，m行星=6m地球，V行星=8V地球，则它的密度与地球的密度之比为：==×=×=3：4．故答案为：3：4【点评】本题考查了密度的计算，在计算时要注意质量和体积的前后对应关系，此题在选择题、填空题中常见，属于比例运算．5．（2分）（2016•安徽）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为71.6g．【分析】在使用天平测量物体的质量时，物体的质量=砝码的质量+游码的质量．【解答】解：物体的质量=砝码的质量+游码对应的刻度．则m=50g+20g+1.6g=71.6g．故答案为：71.6．【点评】本题考查天平的正确使用，在用天平测量物体质量时，注意读数时不要漏掉砝码，游码所对刻度以左侧为准．6．（2分）（2016•安徽）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷的转移．【分析】从原子的结构、电性、摩擦起电的实质等知识的角度对本题的问题进行解答．【解答】解：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷的转移．故答案为：的转移．【点评】本题对摩擦起电的实质进行了剖析，是我们应该了解的基础知识．7．（2分）（2016•安徽）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=24N．【分析】要想抬起拉杆时的动力最小，就要求动力臂最长，支点到动力作用点的距离作为动力臂最长，根据力与力臂的关系可画出最小作用力F，根据杠杆平衡条件求得F．【解答】解：要求动力最小，即动力臂最长，支点到动力作用点的距离作为动力臂最长，力的方向与动力臂垂直向上，如下图所示：杠杆平衡条件可得，G×OB=F×OA，即120N×0.2m=F×1.0m，解得F=24N，故答案为：24．【点评】本题考查重力的示意图和力臂的画法，求最小的力是常见的题型，关键是要找到离支点最远的点从而做出最长的力臂．8．（2分）（2016•安徽）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S 后，电压表示数为2V．【分析】由电路图可知，两电阻串联，电压表测R1两端的电压．根据串联电路的电阻特点求出总电阻，利用欧姆定律求出电路中的电流；根据欧姆定律求出R1两端的电压．【解答】解：由电路图可知，两电阻串联，电压表测R1两端的电压．由于串联电路中总电阻等于各分电阻之和，所以总电阻R=R1+R2=10Ω+5Ω=15Ω，则电路中的电流：I===0.2A；根据I=可得：R1两端的电压；U1=IR1=0.2A×10Ω=2V．故答案为：2．【点评】本题考查了串联电路的特点和欧姆定律公式的应用，以及电压表的使用方法，利用好公式和规律是关键．9．（2分）（2016•安徽）某电视机功率为100W，若每天使用4h，则每月消耗的电能为12 kW•h（按30天计）【分析】已知每天看电视的时间，可以得到每月电视机的工作时间．已知电视机的功率和每月的工作时间，利用公式W=Pt得到每月消耗的电能．【解答】解：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kW•h．故答案为：12．【点评】此题考查的是电能计算公式的应用，是一道基础题，难度较小，解答过程注意单位换算．10．（4分）（2016•安徽）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的实数为0.8A，则电阻R=20Ω，通电10s，R产生的热量为18 J．【分析】因为灯泡和电阻并联，根据P=UI求出灯泡中的电流，再并联电路的电流特点求出电阻中的电流，根据欧姆定律即可求出电阻R的阻值，根据Q=W=UIt求出电阻产生的热量．【解答】解：当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0.8A，由P=UI可知：灯泡中的电流I L===0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流I R=I﹣I L=0.8A﹣0.5A=0.3A，由I=得：电阻R===20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0.3A×10s=18J．故答案为：20；18．【点评】本题考查并联电路的特点和欧姆定律、焦耳定律公式的理解和掌握，弄明白电压和电流关系是解决此题的关键．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）（2016•安徽）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能使物体内所有分子动能和势能的总和【分析】（1）改变物体内能的两种方式：做功和热传递．（2）根据热量的描述进行分析．（3）根据内能的定义进行判断．【解答】解：AB、物体内能增加，温度升高，可能是因为吸收了热量，也可能是外界对物体做功，故AB错误；C、热量只可以说吸收热量或放出热量，不可以说含有热量，故C错误；D、内能使物体内所有分子动能和势能的总和，故D正确．故选D．【点评】本题综合考查改变内能的两种方式、内能以及热量的概念，都属于中招的热点和难点．12．（3分）（2016•安徽）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C． D．【分析】由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．【点评】根据题意得出两个开关的连接方式是解决本题的关键．13．（3分）（2016•安徽）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力【分析】（1）分别对物体在水平方向和竖直方向上的受力情况进行分析，可对AC选项做出判断；（2）根据二力平衡的条件进行分析可对BD选项做出判断．【解答】解：A、对物体在水平方向上进行受力分析可知，在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力作用，故A正确；B、水平方向合力为0，即地面的摩擦力和拉力F沿水平方向的分力合力为0，所以物体受到拉力F与地面的摩擦力不是一对平衡力，故B错误；C、对物体在竖直方向上的受力情况进行分析可知，在竖直方向上，物体受到重力、地面的支持力和拉力F沿竖直方向的分力三个力的作用．故C错误；D、竖直方向合力为0，即重力，支持力与拉力分力的合力为0，所以物体受到的重力和地面对物体的支持力不是一对平衡力，故D错误．故选A．【点评】此题考查平衡力的辨别，涉及到拉力的分力，对于初中学生来说有点超纲，但只要对物体进行正确的受力分析，还是可以作答的．14．（3分）（2016•安徽）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a 处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零【分析】（1）动能的大小与物体的质量以及速度有关，质量越大、速度越大，动能越大；（2）重力势能的大小和物体的质量以及物体所处的高度有关，质量越大、高度越高，重力势能越大；（3）不计空气阻力和摩擦力，即说明机械能是守恒的．【解答】解：A、重力势能的大小与物体的质量，高度有关，据图可知，d、e两点高度最小，重力势能最小，故A错误；B、据图可知，球再b点时，竖直方向是静止的，但在水平方向上仍有速度，所以此时的动能不是零，故B错误；C、不计空气阻力，即说明球在空中的机械能是守恒的，在a、b、c三处的机械能相等，故C正确；D、据图可知，球达到d点后没有静止，仍然向前滚动，所以动能不是零，故D错误；故选C．【点评】掌握动能、重力势能的影响因素，重力势能和动能的变化要从质量、高度和速度来分析，动能的变化看质量和速度的变化，重力势能的变化分析质量和高度的变化．不考虑空气阻力，机械能的总量不变．15．（3分）（2016•安徽）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转【分析】闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象叫电磁感应，电磁感应产生的电流叫做感应电流；感应电流的方向与磁场的方向和导体运动的方向有关；【解答】解：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误；故选C．【点评】知道产生感应电流的条件，并知道感应电流的方向与什么有关是解决该题的关键．16．（3分）（2016•安徽）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大【分析】物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大．【解答】解：A、标枪投掷出去后能继续飞行，是因为标枪具有惯性，要继续保持原来的运动状态的缘故．故A正确；B、短跑运动员到达终点时不能立即停下来，是因为其自身具有惯性，仍要继续保持原来的运动状态．故B正确；C、跳远时助跑是利用运动员的惯性，从而提高成绩，不能增大惯性．故C错误；D、质量是惯性大小的唯一量度，质量越大的物体惯性越大．故D正确．故选C．【点评】此题主要考查学生对惯性现象的理解．惯性现象在现实生活中随处可见，和我们的生活密切相关，学习中要注意联系实际，用所学惯性知识解决生活中的实际问题．17．（3分）（2016•安徽）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电动率不断减小 D．灯泡消耗的电功率恒定不变【分析】根据电路图可知，当滑片在a端时，灯泡与电阻ab并联；当滑片在b端时，灯泡被短路；开关S闭合后，滑片P从b端向a端滑动的过程中，灯泡与bP并联后与aP串联，由于bP 越来越大，aP越来越小，因此并联部分的电阻越来越大；根据串联电路分压的规律可知灯泡两端电压的变化；由欧姆定律可知通过灯泡电流的变化；由P=UI可灯泡功率的变化．【解答】解：由串联电路电压规律可知，并联部分分得的电压越来越大，即灯泡两端电压越来越大，故A正确；由欧姆定律可知灯泡中的电流越来越大，故B错误；由P=UI可知，灯泡消耗的电动率不断增大，故CD错误．故选A．【点评】本题考查了电路的动态分析和串并联电路特点以及欧姆定律的应用、电功率公式的灵活运用，关键明确滑片在不同位置时电路的连接情况．三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）（2016•安徽）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是B．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．【分析】（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心，这样是为了使像成在光屏的中心；（2）先确定所给的入射光线和折射光线的特点，然后根据凸透镜的光学特点作图；（3）据凸透镜的成像规律分析即可判断；【解答】解：（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心；。

2016年安徽省初中毕业学业考试物理及答案(试题卷)注意事项1物理试卷共四大题,23小题.满分90分,物理与化学的考试时间共120分钟。

2试卷包括。

试题卷”(4页)和“答题卷(4页)两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的3.考试结束后请将.试题卷”和“答题卷”一并交回。

一、填空题(每空2分，共26分)1. 声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收（选填“超声波或次声波）的设备。

2.生活中一些光现象:①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是_ (填序号)。

3液体和空气接触的表面存在一个薄层—--表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去。

其宏观表现就是液体的_(填物态变化名称)。

4. 2016年5月.科学家又发现了9颗位干宜居带(适合生命存在的区域)的行星。

若宜居带中某颗行星的质量约为地球的6倍.体积约为地球的8倍，则它的密度与地球的密度之比约为_ （行星与地球均看作质量均匀分布的球体)。

5 .小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示.则被测小石块的质量为_g。

6摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷_ 。

7拉杆式旅行箱可看成杠杆，如图所示·已知OA=1.0m.OB =0.2m,箱重G=120N.请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F= _N.8图中电源电压3V恒定不变，电阻R1=10Ω.R2=5Ω，则闭合开关S后.电压表示数为_ V.9某电视机电功率为100W，若每天使用4h.则每月消耗的电能为_ kW·h(按30天计)。

2016年安徽省中考物理试卷一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收（选填“超声波”或“次声波”）的设备．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为（行星与地球均看作质量均匀分布的球体）．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为V．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．；（1）分析该物体侧面所受液体压力的合力F合1（2）求出该物体底面所受液体压力的合力F；合2（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．2016年安徽省中考物理试卷参考答案与试题解析一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收超声波（选填“超声波”或“次声波”）的设备．【解答】解：声呐装置在工作过程中发射和接收的是超声波．故答案：超声波．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是②③（填序号）．【解答】解：①阳光下树的影子是光沿直线传播形成的，不合题意；②水面波光粼粼，是光射到水面发生了反射，符合题意；③交警身上穿的警用背心在灯光照射下很亮，是光发生反射形成的，符合题意；④站在岸边能看到水里的鱼，是光经过水面时发生折射形成的鱼的虚像，不合题意．故能用光的反射知识解释的是②③．故答案为：②③．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的引力，脱离液体跑到空气中去．其宏观表现就是液体的汽化（填物态变化名称）【解答】解：因为分子间存在引力和斥力，所以液体分子要脱离液体跑到空气中去，需克服分子间相互作用的引力；该过程物质从液体变为了气体，因此液体发生了汽化现象．故答案为：引力；汽化．4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为3：4（行星与地球均看作质量均匀分布的球体）．【解答】解：由题知，m行星=6m地球，V行星=8V地球，则它的密度与地球的密度之比为：==×=×=3：4．故答案为：3：4．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为71.6g．【解答】解：物体的质量=砝码的质量+游码对应的刻度．则m=50g+20g+1.6g=71.6g．故答案为：71.6．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷发生转移．【解答】解：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷发生转移．故答案为：发生转移．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=24N．【解答】解：要求动力最小，即动力臂最长，支点到动力作用点的距离作为动力臂最长，力的方向与动力臂垂直向上，如下图所示：杠杆平衡条件可得，G×OB=F×OA，即120N×0.2m=F×1.0m，解得F=24N，故答案为：24．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为2V．【解答】解：由电路图可知，两电阻串联，电压表测R1两端的电压．由于串联电路中总电阻等于各分电阻之和，所以总电阻R=R1+R2=10Ω+5Ω=15Ω，则电路中的电流：I===0.2A；根据I=可得：R1两端的电压；U1=IR1=0.2A×10Ω=2V．故答案为：2．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为12 kW•h（按30天计）【解答】解：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kW•h．故答案为：12．10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=20Ω，通电10s，R产生的热量为18J．【解答】解：当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0.8A，由P=UI可知：灯泡中的电流I L===0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流I R=I﹣I L=0.8A﹣0.5A=0.3A，由I=得：电阻R===20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0.3A×10s=18J．故答案为：20；18．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和【解答】解：AB、物体内能增加，温度升高，可能是因为吸收了热量，也可能是外界对物体做功，故AB错误；C、热量只可以说吸收热量或放出热量，不可以说含有热量，故C错误；D、内能是物体内所有分子动能和势能的总和，故D正确．故选D．12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力【解答】解：A、对物体在水平方向上进行受力分析可知，在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力作用，故A正确；B、水平方向合力为0，即地面的摩擦力和拉力F沿水平方向的分力合力为0，所以物体受到拉力F与地面的摩擦力不是一对平衡力，故B错误；C、对物体在竖直方向上的受力情况进行分析可知，在竖直方向上，物体受到重力、地面的支持力和拉力F沿竖直方向的分力三个力的作用．故C错误；D、竖直方向合力为0，即重力，支持力与拉力分力的合力为0，所以物体受到的重力和地面对物体的支持力不是一对平衡力，故D错误．故选A．14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零【解答】解：A、重力势能的大小与物体的质量，高度有关，据图可知，d、e两点高度最小，重力势能最小，故A错误；B、据图可知，球再b点时，竖直方向是静止的，但在水平方向上仍有速度，所以此时的动能不是零，故B错误；C、不计空气阻力，即说明球在空中的机械能是守恒的，在a、b、c三处的机械能相等，故C正确；D、据图可知，球达到d点后没有静止，仍然向前滚动，所以动能不是零，故D 错误；故选C．15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转【解答】解：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误；故选C．16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大【解答】解：A、标枪投掷出去后能继续飞行，是因为标枪具有惯性，要继续保持原来的运动状态的缘故．故A正确；B、短跑运动员到达终点时不能立即停下来，是因为其自身具有惯性，仍要继续保持原来的运动状态．故B正确；C、跳远时助跑是利用运动员的惯性，从而提高成绩，不能增大惯性．故C错误；D、质量是惯性大小的唯一量度，质量越大的物体惯性越大．故D正确．故选C．17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变【解答】解：由串联电路电压规律可知，并联部分分得的电压越来越大，即灯泡两端电压越来越大，故A正确；由欧姆定律可知灯泡中的电流越来越大，故B错误；由P=UI可知，灯泡消耗的电动率不断增大，故CD错误．故选A．三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是B．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．【解答】解：（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心；（2）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S′为像点：（3）据题可知，此时成的是正立、放大的像，故A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故错误；B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；C、若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误．故答案为：（1）光屏；（2）见上图；（3）B．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：所测的力不能超过弹簧测力计的量程．【解答】解：（1）由题意可知，弹簧所产生的弹力，等于钩码所受的重力，根据表一中的数据，表二中，第3次的弹力：F=G=mg=0.06kg×10N/kg=0.6N；第5次的弹力：F′=G′=m′g=0.12kg×10N/kg=1.2N；第3次的弹簧伸长量△x=8.4cm﹣6.0cm=2.4cm；第5次的弹簧伸长量△x′=10.8cm ﹣6.0cm=4.8cm；（2）根据表二中的数据，先画点，再描线，见下图．（3）正确使用弹簧测力计的操作要求包括：所测的力不能超过它的量程，使用前应先调零，使用前先拉几下避免卡壳，使用力的方向与弹簧轴线方向一致等．故答案为：（1）数据见下表；（2）见上图；（3）所测的力不能超过弹簧测力计的量程（合理即可）．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为0.528W；要想测出小灯泡的额定电功率，接下来的操作是：将滑片向左移动，使灯两端的电压为2.5V．【解答】解：（1）按照电路图，从电源正极，依次连接开关、滑动变阻器（一上一下）、灯、电流表回到负极，再将电压表并接在灯两端，电流表电压表都选择小量程，如图所示：（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端；（3）如图c，电流表选的是0﹣0.6A量程，分度值为0.02A，示数为0.24A，小灯泡此时的功率P=UI=2.20V×0.24A=0.528W；要测额定功率，需要将滑片向左移动，使灯两端的电压为2.5V，读取电流表的示数，再利用P=UI计算．故答案为：（1）如图所示；（2）断开；最右端；（3）0.528；将滑片向左移动，使灯两端的电压为2.5V．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．【解答】解：（1）根据v=可得，车通过的路程：s=vt=72km/h×0.5h=36km；（2）阻力f=0.08G=0.08×1.5×104N=1200N，轿车匀速直线行驶，则牵引力F=f=1200N，牵引力做的功为：W=Fs=1200N×3.6×104m=4.32×107J；牵引力做功的功率：P===2.4×104W；（3）汽油燃烧产生的热量为Q=m汽油q汽油=3kg×4.6×107J/kg=1.38×108J，汽车发动机的效率为η=×100%=×100%≈31%．答：（1）车通过的路程为36km；（2）牵引力做功的功率为2.4×104W；（3）汽车发动机的效率为31%．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．【解答】解：（1）如图，以长方形物体的左右侧面为例，两侧面所处液体的深度相等，液体的密度相等，根据p=ρgh可知，左右两侧面受到液体的压强相等，即p左=p右，又知两侧面面积相等，根据p=可得F=pS，则两侧面受到的液体的压力相等，即F左=F右，所以，物体侧面所受液体压力的合力F合1=F左﹣F右=0；同理，其前后两个侧面受到的合力也为0．（2）已知液体压强公式p=ρgh，由压强公式p=得，F=pS，所以：F下=p下S=ρ液（h1+h）gS，F上=ρ液h1gS，物体底面所受液体压力的合力F合2=F下﹣F上=ρ液（h1+h）gS﹣ρ液h1gS=ρ液gSh=ρ液gV，（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．答：（1）该物体侧面所受液体压力的合力F合1为0；（2）该物体底面所受液体压力的合力F合2为ρ液gV；（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其。

2016年安徽省初中毕业学业考试物理（试题卷）注意事项：1、物理试卷共四大题23小题，满分90分。

物理与化学的考试时间共120分钟2、试卷上包括“试题卷”（4页）和“答题卷”两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的。

3、考试结束后，请将“试题卷”和“答题卷”一并交回一、填空题（每空2分，共26分）1.声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收_____________（选填“超声波”或“次声波”）的设备。

2.生活中一些光现象：①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是_____________（填序号）。

3.液体和空气接触的表面存在一个薄层——表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些能量较大的分子，它们可以克服分子间相互作用的___________力。

脱离液体跑到空气中去。

其宏观表现就是液体的___________（填物态变化名称）。

4.2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星。

若宜居带中某颗行星的质量约为地球的6倍，体积约为地球的8倍，则它的密度与地球的密度之比约为___________（行星与地球均看作质量分布均匀的球体）。

5.小名同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为___________g。

6.摩擦起电的原因是不同物质的原子核束缚电子能力不同，摩擦起电的过程不是创造了电荷，只是电荷___________。

7.拉杆式旅行箱可堪称杠杆。

已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在断电A的最小最用力F的示意图，且F=___________N。

8.图中电源电压3V恒定不变，电阻R₁=10Ω，R₂=5Ω，则闭合开关S后电压表示数为____V。

2016年安徽省初中毕业学业考试物理（试题卷）注意事项：1.物理试卷共四大题23小题，满分90分。

物理与化学的考试时间共120分钟。

2.试卷包括“试题卷”（4页）和“答题卷”（4页）两部分。

请务必在“答题卷”上答题。

在“试题卷”上答题是无效的。

3.考试结束后，请将“试题卷”和“答题卷”一并交回。

一、填空题（每空2分，共26分）1. 声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收（选填“超声波”或“次声波”）的设备。

2. 生活中一些光现象：○1阳光下树的影子○2水面波光粼粼○3交警身上穿的警用背心在灯光照射下很亮○4站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是（填序号）3. 液体和空气接触的表面存在一个薄层——表面膜，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子。

它们可以克服分子间相互作用的力，脱离液体跑到空气中去。

其宏观表现就是液体的（填物态变化名称）4. 2016年五月，科学家又发现9颗位于宜居带（适合生命生存的区域）的行星。

若宜居带中某颗行星的质量是地球的6倍，体积约为地球的8倍，则它的密度与地球的密度之比为（行星与地球看作质量均匀分布的球体）5. 小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g6. 摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷。

7. 拉杆式旅行箱可看作杠杆，如图所示。

已知OA=1.0m，OB=0.2m,箱重G=120N。

请画出在图示位置静止时，施加在端点A的最小作用力F的示意图，且F= N8 .图中电源电压3V恒定不变，电阻R1=10Ω， R2=5Ω，则闭合开关S后电压表的示数为V9. 某电视机电功率为100W，若每天使用4h，则每月消耗的电量为 KW.h（按30天计）。

10.图中电源电压保持不变，灯泡标有“6V3W”字样，当开关S闭合时，灯泡L正常发光，电流表示数为0.8A。

2016年安徽省中考物理试题（word版）注意事项：1物理试卷共四大题,23小题.满分90分,物理与化学的考试时间共120分钟。

2试卷包括。

试题卷”(4页)和“答题卷(4页)两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的3.考试结束后请将.试题卷”和“答题卷”一并交回。

一、填空题(每空2分，共26分)1. 声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收（选填“超声波或次声波）的设备。

2.生活中一些光现象:①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是_ (填序号)。

3液体和空气接触的表面存在一个薄层—--表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去。

其宏观表现就是液体的 _(填物态变化名称)。

3. 2016年5月.科学家又发现了9颗位干宜居带(适合生命存在的区域)的行星。

若宜居带中某颗行星的质量约为地球的6倍.体积约为地球的8倍，则它的密度与地球的密度之比约为 _ （行星与地球均看作质量均匀分布的球体)。

5 .小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示.则被测小石块的质量为 _g。

6摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷_ 。

7拉杆式旅行箱可看成杠杆，如图所示·已知OA=1.0m.OB =0.2m,箱重G=120N.请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F= _N.8图中电源电压3V恒定不变，电阻R1=10Ω.R2=5Ω，则闭合开关S后.电压表示数为_ V.9某电视机电功率为100W，若每天使用4h.则每月消耗的电能为_ kW·h(按30天计)。

安徽省2016年中考物理真题试题一、填空题（每空2分，共26分）1.声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收（选填“超声波”或“次声波”）的设备。

【答案】超声波【解析】试题分析：声呐又叫超声雷达，是利用声音的反射来工作的一种仪器，应用在海洋勘察和测定舰艇位置等反面，它能定向发射和接收超声波。

考点：声2.生活中一些光现象:①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是（填序号）。

【答案】②③考点：光的反射3.液体和空气接触的表面存在一个薄层—--表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去。

其宏观表现就是液体的（填物态变化名称）。

【答案】引；蒸发（或汽化）【解析】试题分析：由题意知分子脱离液体跑到空气中去，故脱离液体分子克服分子间相互作用的引力。

分子由液体脱离跑到空气中变为气体水蒸气，其宏观表现就是液体的蒸发（或汽化）。

考点：分子间的相互作用；物态变化4.2016年5月.科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星。

若宜居带中某颗行星的质量约为地球的6倍.体积约为地球的8倍，则它的密度与地球的密度之比约为（行星与地球均看作质量均匀分布的球体）。

【答案】3∶4考点：密度5.小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示.则被测小石块的质量为 _g。

【答案】71.6【解析】试题分析：用天平测量物体质量时，左盘物体质量等于右盘砝码质量加上游码质量，故小石块的质量为50g+20g+1.6g=71.6g。

考点：天平的读数6.摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷。

【答案】的转移【解析】试题分析：摩擦起电的实质是电荷的转移，摩擦起电不是产生了电，也不是创造了电荷，只是电子从束缚电子能力弱的物体转移到束缚电子能力强的另一个物体，而电子的总数不发生改变。

2016年安徽省中考物理试卷一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收（选填“超声波”或“次声波”）的设备．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为（行星与地球均看作质量均匀分布的球体）．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为V．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．；（1）分析该物体侧面所受液体压力的合力F合1（2）求出该物体底面所受液体压力的合力F；合2（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．2016年安徽省中考物理试卷参考答案与试题解析一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收超声波（选填“超声波”或“次声波”）的设备．【解答】解：声呐装置在工作过程中发射和接收的是超声波．故答案：超声波．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是②③（填序号）．【解答】解：①阳光下树的影子是光沿直线传播形成的，不合题意；②水面波光粼粼，是光射到水面发生了反射，符合题意；③交警身上穿的警用背心在灯光照射下很亮，是光发生反射形成的，符合题意；④站在岸边能看到水里的鱼，是光经过水面时发生折射形成的鱼的虚像，不合题意．故能用光的反射知识解释的是②③．故答案为：②③．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的引力，脱离液体跑到空气中去．其宏观表现就是液体的汽化（填物态变化名称）【解答】解：因为分子间存在引力和斥力，所以液体分子要脱离液体跑到空气中去，需克服分子间相互作用的引力；该过程物质从液体变为了气体，因此液体发生了汽化现象．故答案为：引力；汽化．4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为3：4（行星与地球均看作质量均匀分布的球体）．【解答】解：由题知，m行星=6m地球，V行星=8V地球，则它的密度与地球的密度之比为：==×=×=3：4．故答案为：3：4．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为71.6g．【解答】解：物体的质量=砝码的质量+游码对应的刻度．则m=50g+20g+1.6g=71.6g．故答案为：71.6．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷发生转移．【解答】解：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷发生转移．故答案为：发生转移．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=24N．【解答】解：要求动力最小，即动力臂最长，支点到动力作用点的距离作为动力臂最长，力的方向与动力臂垂直向上，如下图所示：杠杆平衡条件可得，G×OB=F×OA，即120N×0.2m=F×1.0m，解得F=24N，故答案为：24．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为2V．【解答】解：由电路图可知，两电阻串联，电压表测R1两端的电压．由于串联电路中总电阻等于各分电阻之和，所以总电阻R=R1+R2=10Ω+5Ω=15Ω，则电路中的电流：I===0.2A；根据I=可得：R1两端的电压；U1=IR1=0.2A×10Ω=2V．故答案为：2．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为12 kW•h（按30天计）【解答】解：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kW•h．故答案为：12．10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=20Ω，通电10s，R产生的热量为18J．【解答】解：当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0.8A，由P=UI可知：灯泡中的电流I L===0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流I R=I﹣I L=0.8A﹣0.5A=0.3A，由I=得：电阻R===20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0.3A×10s=18J．故答案为：20；18．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和【解答】解：AB、物体内能增加，温度升高，可能是因为吸收了热量，也可能是外界对物体做功，故AB错误；C、热量只可以说吸收热量或放出热量，不可以说含有热量，故C错误；D、内能是物体内所有分子动能和势能的总和，故D正确．故选D．12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力【解答】解：A、对物体在水平方向上进行受力分析可知，在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力作用，故A正确；B、水平方向合力为0，即地面的摩擦力和拉力F沿水平方向的分力合力为0，所以物体受到拉力F与地面的摩擦力不是一对平衡力，故B错误；C、对物体在竖直方向上的受力情况进行分析可知，在竖直方向上，物体受到重力、地面的支持力和拉力F沿竖直方向的分力三个力的作用．故C错误；D、竖直方向合力为0，即重力，支持力与拉力分力的合力为0，所以物体受到的重力和地面对物体的支持力不是一对平衡力，故D错误．故选A．14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零【解答】解：A、重力势能的大小与物体的质量，高度有关，据图可知，d、e两点高度最小，重力势能最小，故A错误；B、据图可知，球再b点时，竖直方向是静止的，但在水平方向上仍有速度，所以此时的动能不是零，故B错误；C、不计空气阻力，即说明球在空中的机械能是守恒的，在a、b、c三处的机械能相等，故C正确；D、据图可知，球达到d点后没有静止，仍然向前滚动，所以动能不是零，故D 错误；故选C．15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转【解答】解：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误；故选C．16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大【解答】解：A、标枪投掷出去后能继续飞行，是因为标枪具有惯性，要继续保持原来的运动状态的缘故．故A正确；B、短跑运动员到达终点时不能立即停下来，是因为其自身具有惯性，仍要继续保持原来的运动状态．故B正确；C、跳远时助跑是利用运动员的惯性，从而提高成绩，不能增大惯性．故C错误；D、质量是惯性大小的唯一量度，质量越大的物体惯性越大．故D正确．故选C．17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变【解答】解：由串联电路电压规律可知，并联部分分得的电压越来越大，即灯泡两端电压越来越大，故A正确；由欧姆定律可知灯泡中的电流越来越大，故B错误；由P=UI可知，灯泡消耗的电动率不断增大，故CD错误．故选A．三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是B．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．【解答】解：（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心；（2）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S′为像点：（3）据题可知，此时成的是正立、放大的像，故A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故错误；B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；C、若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误．故答案为：（1）光屏；（2）见上图；（3）B．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：所测的力不能超过弹簧测力计的量程．【解答】解：（1）由题意可知，弹簧所产生的弹力，等于钩码所受的重力，根据表一中的数据，表二中，第3次的弹力：F=G=mg=0.06kg×10N/kg=0.6N；第5次的弹力：F′=G′=m′g=0.12kg×10N/kg=1.2N；第3次的弹簧伸长量△x=8.4cm﹣6.0cm=2.4cm；第5次的弹簧伸长量△x′=10.8cm ﹣6.0cm=4.8cm；（2）根据表二中的数据，先画点，再描线，见下图．（3）正确使用弹簧测力计的操作要求包括：所测的力不能超过它的量程，使用前应先调零，使用前先拉几下避免卡壳，使用力的方向与弹簧轴线方向一致等．故答案为：（1）数据见下表；（2）见上图；（3）所测的力不能超过弹簧测力计的量程（合理即可）．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为0.528W；要想测出小灯泡的额定电功率，接下来的操作是：将滑片向左移动，使灯两端的电压为2.5V．【解答】解：（1）按照电路图，从电源正极，依次连接开关、滑动变阻器（一上一下）、灯、电流表回到负极，再将电压表并接在灯两端，电流表电压表都选择小量程，如图所示：（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端；（3）如图c，电流表选的是0﹣0.6A量程，分度值为0.02A，示数为0.24A，小灯泡此时的功率P=UI=2.20V×0.24A=0.528W；要测额定功率，需要将滑片向左移动，使灯两端的电压为2.5V，读取电流表的示数，再利用P=UI计算．故答案为：（1）如图所示；（2）断开；最右端；（3）0.528；将滑片向左移动，使灯两端的电压为2.5V．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．【解答】解：（1）根据v=可得，车通过的路程：s=vt=72km/h×0.5h=36km；（2）阻力f=0.08G=0.08×1.5×104N=1200N，轿车匀速直线行驶，则牵引力F=f=1200N，牵引力做的功为：W=Fs=1200N×3.6×104m=4.32×107J；牵引力做功的功率：P===2.4×104W；（3）汽油燃烧产生的热量为Q=m汽油q汽油=3kg×4.6×107J/kg=1.38×108J，汽车发动机的效率为η=×100%=×100%≈31%．答：（1）车通过的路程为36km；（2）牵引力做功的功率为2.4×104W；（3）汽车发动机的效率为31%．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．【解答】解：（1）如图，以长方形物体的左右侧面为例，两侧面所处液体的深度相等，液体的密度相等，根据p=ρgh可知，左右两侧面受到液体的压强相等，即p左=p右，又知两侧面面积相等，根据p=可得F=pS，则两侧面受到的液体的压力相等，即F左=F右，所以，物体侧面所受液体压力的合力F合1=F左﹣F右=0；同理，其前后两个侧面受到的合力也为0．（2）已知液体压强公式p=ρgh，由压强公式p=得，F=pS，所以：F下=p下S=ρ液（h1+h）gS，F上=ρ液h1gS，物体底面所受液体压力的合力F合2=F下﹣F上=ρ液（h1+h）gS﹣ρ液h1gS=ρ液gSh=ρ液gV，（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．答：（1）该物体侧面所受液体压力的合力F合1为0；（2）该物体底面所受液体压力的合力F合2为ρ液gV；（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，。
