智能电机控制中心（IMCC）行业分析天风证券刘炜一、智能电机控制中心行业分类智能电机控制中心（Intelligent Motor Control Centers，简称IMCC）是一种将设备网（DeviceNet网）技术、通讯技术、控制网技术融入到传统的电动机控制中心（Motor Control Centers，简称MCC），将MCC中各回路单元通过网络与控制单元进行数据通讯，使之成为一个设备网层面的自动控制系统。
IMCC 采用标准的现场总线或其他数字通讯方式将具有通讯能力的元器件连接起来，通过控制器或上位机实现对现场设备、电网或其他控制器等的遥测、遥控、遥讯中部分或全部功能的成套设备。
IMCC功能强大，一并具有控制、监视、保护和通信功能。
可以提供电机位置和速度伺服控制功能，满足工业应用领域的各种基本要求。
可以对运行数据进行测量、统计和分析，为预警提醒、管理维护和故障排查提供依据，提高设备有效运行率。
较传统MCC硬接线方式，可以减少硬件成本，降低故障排查难度。
标准化模式也使其自身实现了模块化生产组装和设计。
IMCC现已广泛应用于国民经济的各个领域，尤其是石油化工、冶金、造纸、建材、纺织、食品加工、制药、电力等需要过程控制的领域。
根据中国证监会2012年发布的《上市公司行业分类指引》，该行业属于“C 制造业”中的“C38电气机械和器材制造业”；根据《国民经济行业分类》（GB/T 4754-2011），该行业属于“C制造业”中的“C38电气机械和器材制造业”中的“382输配电及控制设备制造”。
二、智能电机控制中心行业状况整个电机控制系统的智能化、网络化和远程控制将是大势所趋。
电机控制系统不但是转换和传送能量的装置，也是传递和交换信息的通道。
智能制造装备（包含IMCC）是高端装备的核心，是制造装备的前沿和制造业的基础，已成为当今工业先进国家的竞争目标。
（一）产业政策推动当前，智能制造装备的发展趋势以德国的“工业4.0”和美国的“工业互联网装备“最为清晰。

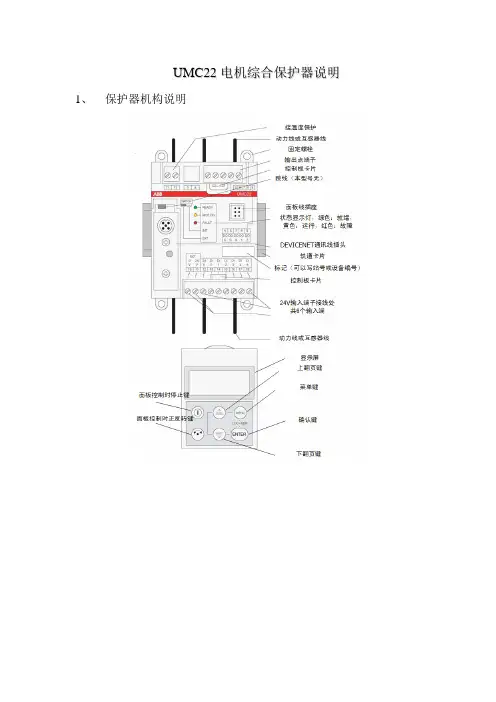

U M C22电机综合保护器说明1、保护器机构说明2、常见故障及解决方法故障代码故障描述解决方案过载故障过载或者缺相或堵转会触发该故障，该故障发生后保护器处于冷却状态，此时不允许起动电机，屏幕出现℃符号闪烁，点击回车键确认或等待120S冷却时间过后即可重新起动。
检查电机及机械是否故障导致电机电流过大。
堵转故障电流过大，超过堵转电流限制。
检查设备。
通讯故障保护器DEVICENET通讯故障。
检查通讯插头是否插好，检查通讯线是否短路或者开路，检查保护器站号是否设置正确。
参数超限故障保护器检测到的返回数值超出设定的上限或者下限。
这个故障主要出现在在对额定电流的设定超出范围。
保护器直接可以检测最大63A电流，超过时要将FACTOR 参数按照互感器变比设定数值。
例如互感器100/5则设定FACTOR参数为20即可。
在小于63A时，FACTOR参数为1。
电流检测返回故障保护器启动电机后300毫秒内未检测到电流。
这个故障在参数设定检测电流时才会起作用，我们这里一般设定检测接触器的返回点，则该故障无效。
没有启动命令故障未开执行器就有返回信号该故障只在执行器机构时发生，没有开执行器时，就有开信号返回。
接触器无返回故障（当返回点接到DI1时）在参数设定检测接触器返回后，该故障有效。
在起动命令发出后，300毫秒内在DI1输入点上没检测到接触器的返回信号报该故障。
检查接触器及接线。
在听到接触器吸和后如果报该故障则检查辅助点及返回点接线及24V信号电源。
在接触器未吸和时检查接触器线圈及输出点或者输出中间继电器，及控制电源220V保险。
接触器无返回故障（当返回点接到DI0时）在参数设定检测接触器返回后，该故障有效。
在起动命令发出后，300毫秒内在DI1输入点上没检测到接触器的返回信号报该故障。
检查接触器及接线。
在听到接触器吸和后如果报该故障则检查辅助点及返回点接线及24V信号电源。
在接触器未吸和时检查接触器线圈及输出点或者输出中间继电器，及控制电源220V保险。

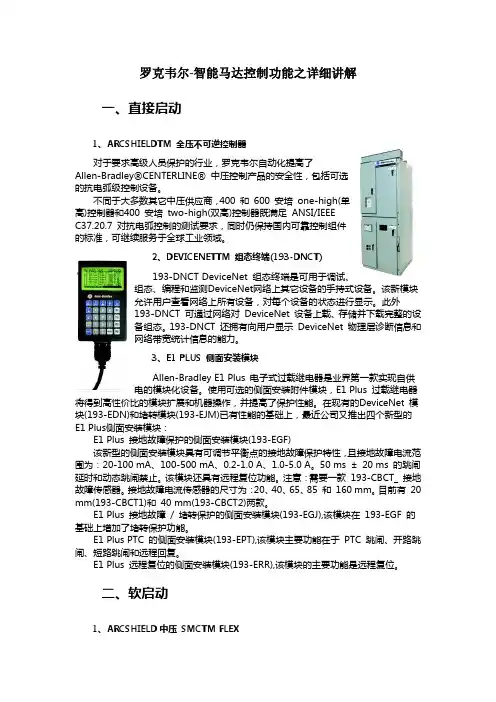

罗克韦尔-智能马达控制功能之详细讲解一、直接启动1、ARCSHIELDTM 全压不可逆控制器对于要求高级人员保护的行业，罗克韦尔自动化提高了Allen-Bradley®CENTERLINE® 中压控制产品的安全性，包括可选的抗电弧级控制设备。
不同于大多数其它中压供应商，400 和600 安培one-high(单高)控制器和400 安培two-high(双高)控制器既满足ANSI/IEEEC37.20.7 对抗电弧控制的测试要求，同时仍保持国内可靠控制组件的标准，可继续服务于全球工业领域。
2、DEVICENETTM 组态终端(193-DNCT)193-DNCT DeviceNet 组态终端是可用于调试、组态、编程和监测DeviceNet网络上其它设备的手持式设备。
该新模块允许用户查看网络上所有设备，对每个设备的状态进行显示。
此外193-DNCT 可通过网络对DeviceNet 设备上载、存储并下载完整的设备组态。
193-DNCT 还拥有向用户显示DeviceNet 物理层诊断信息和网络带宽统计信息的能力。
3、E1 PLUS 侧面安装模块Allen-Bradley E1 Plus 电子式过载继电器是业界第一款实现自供电的模块化设备。
使用可选的侧面安装附件模块，E1 Plus 过载继电器将得到高性价比的模块扩展和机器操作，并提高了保护性能。
在现有的DeviceNet 模块(193-EDN)和堵转模块(193-EJM)已有性能的基础上，最近公司又推出四个新型的E1 Plus侧面安装模块：E1 Plus 接地故障保护的侧面安装模块(193-EGF)该新型的侧面安装模块具有可调节平衡点的接地故障保护特性，且接地故障电流范围为：20-100 mA、100-500 mA、0.2-1.0 A、1.0-5.0 A。
50 ms ±20 ms 的跳闸延时和动态跳闸禁止。
该模块还具有远程复位功能。

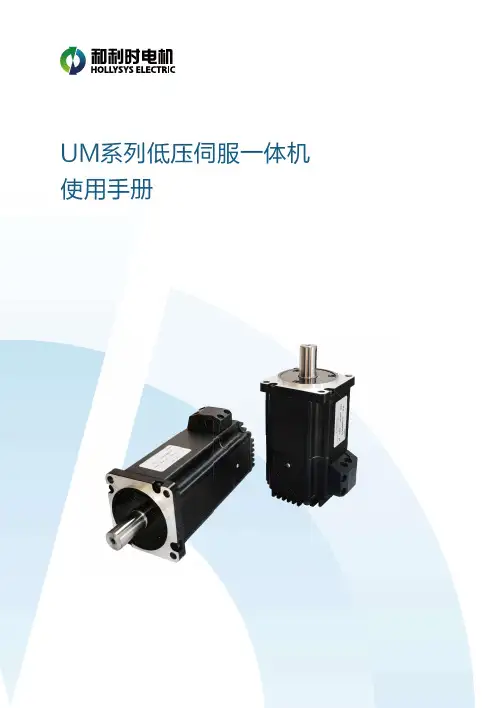

UM系列低压伺服一体机使用手册版权声明安全有关的符号说明版权声明SYNTRON森创®是北京和利时电机公司（以下简称和利时电机）于2005年推出的产品品牌。
这个品牌浓缩了公司的核心技术和影响力，是公司始终注重自主创新，保持技术优势的体现。
说明书的内容参照了相关法律基准和行业基准。
如对本说明书提供的内容有疑问，请向销售人员咨询，致电客服热线，联系官网客服或致信本公司。
和利时电机保留在不事先通知的情况下，修改本手册中的产品和产品规格参数等权力。
手册请联系销售人员，或在和利时电机的官方网站下载相关手册。
和利时电机具有本产品及其软件的专利权、版权和其它知识产权。
未经授权，不得直接或者间接地复制、制造、加工、使用本产品及其相关部分。
和利时电机具有本使用说明书的著作权，未经许可，不得修改、复制使用说明书的全部或部分内容。
安全有关的符号说明本说明书中与安全有关的内容，使用了下述符号。
标注了安全符号的都为重要内容，请务必遵守。
安全注意事项注意事项⏹版权声明安全有关的符号说明目录第一章产品概况 .......................................................................................... - 1 -1.1产品概况 .................................................................................................................. - 1 -1.2型号命名规则 .......................................................................................................... - 1 -1.3安装尺寸图 .............................................................................................................. - 2 -1.4重量 .......................................................................................................................... - 2 -1.5性能参数 .................................................................................................................. - 2 -1.6规格型号说明 .......................................................................................................... - 3 -1.7配件组成 .................................................................................................................. - 3 -第二章配线 ................................................................................................. - 4 -2.1供电端子的接线 ...................................................................................................... - 4 -2.2输入输出接口定义 .................................................................................................. - 4 -2.3保险 .......................................................................................................................... - 5 -2.4指示灯 ...................................................................................................................... - 5 -第三章运行 ................................................................................................. - 6 -3.1试运行基本流程 ...................................................................................................... - 6 -3.2内部速度模式运行 .................................................................................................. - 7 -3.3位置模式运行 .......................................................................................................... - 7 -3.4通讯模式运行 .......................................................................................................... - 7 -3.5恢复出厂默认参数 .................................................................................................. - 8 -3.6驱动器使用教程 ...................................................................................................... - 8 -3.7在线升级步骤 .......................................................................................................... - 8 -3.8电机编码器自学习步骤 .......................................................................................... - 8 -第四章参数与功能..................................................................................... - 10 -4.1Fn参数清单 .......................................................................................................... - 10 -4.1.1Fn参数位说明................................................................................................... - 10 -4.1.2Fn参数功能....................................................................................................... - 10 -4.2Dn参数清单 .......................................................................................................... - 15 -4.2.1Dn参数位说明 .................................................................................................. - 15 -4.2.2Dn参数功能 ...................................................................................................... - 15 -4.3Pn参数清单 .......................................................................................................... - 16 -4.3.1Pn参数位说明 .................................................................................................. - 16 -4.3.2Pn参数功能 ...................................................................................................... - 16 -第五章故障报警及处理.............................................................................. - 18 -5.1驱动器故障代码及解决方法 ................................................................................ - 18 -5.2驱动器异常现象及解决办法 ................................................................................ - 19 -产品概况第一章产品概况1.1 产品概况UM系列伺服是北京和利时电机公司推出的新一代高性能、高可靠性的低压伺服电机驱动一体机，采用了先进的全数字电机控制算法，可对伺服电机的位置、速度和转矩进行精确控制。
DSAS-10/15UMC全数字交流伺服驱动系统 使用手册二〇〇五年八月目录第一章 概述 ------------------------------------------------------------------------- 1-11.1 性能指标 ---------------------------------------------------------------------- 1-11.2 应用范围 ---------------------------------------------------------------------- 1-1 第二章 安装与接线 ------------------------------------------------------------------- 2-12.1 安装场合 ---------------------------------------------------------------------- 2-12.2 安装方法 ---------------------------------------------------------------------- 2-12.3 接线 ------------------------------------------------------------------------- 2-32.3.1 接线注意事项 ------------------------------------------------------- 2-32.3.2 线径尺寸 ------------------------------------------------------------- 2-42.3.3 标准接线例 ---------------------------------------------------------- 2-52.4 配线 ------------------------------------------------------------------------- 2-72.5 信号说明 ---------------------------------------------------------------------- 2-82.6 输入/输出接口类型 --------------------------------------------------------- 2-112.6.1 数字量输入接口 --------------------------------------------------- 2-112.6.2 数字量输出接口 --------------------------------------------------- 2-112.6.3 脉冲量输入接口 --------------------------------------------------- 2-122.6.4 模拟量输入接口 --------------------------------------------------- 2-142.6.5 伺服电机光电编码器输入接口 --------------------------------- 2-152.6.6 编码器脉冲输出接口 --------------------------------------------- 2-15 第三章 参数 ------------------------------------------------------------------------- 3-13.1 参数一览表 ------------------------------------------------------------------- 3-13.2 参数功能 ---------------------------------------------------------------------- 3-4 第四章 报警与处理 ------------------------------------------------------------------- 4-14.1 报警一览表 ------------------------------------------------------------------- 4-14.2 报警处理方法 ---------------------------------------------------------------- 4-24.3 常见故障分析 ---------------------------------------------------------------- 4-8 第五章 显示与键盘操作 ------------------------------------------------------------- 5-15.1 键盘操作 ---------------------------------------------------------------------- 5-15.2 监视方式 ---------------------------------------------------------------------- 5-15.3 参数设置 ---------------------------------------------------------------------- 5-45.4 参数管理 ---------------------------------------------------------------------- 5-45.5 试运行 ------------------------------------------------------------------------- 5-65.6 JOG运行 ---------------------------------------------------------------------- 5-65.7 AU操作 ------------------------------------------------------------------------ 5-65.8 其他 ------------------------------------------------------------------------- 5-6第六章 通电运行 ---------------------------------------------------------------------- 6-16.1 接地 ------------------------------------------------------------------------- 6-16.2 工作时序 ---------------------------------------------------------------------- 6-16.2.1 电源接通次序 ------------------------------------------------------- 6-16.2.2 时序图 ---------------------------------------------------------------- 6-26.3 注意事项 ---------------------------------------------------------------------- 6-36.4 试运行 ------------------------------------------------------------------------- 6-36.4.1 运行前的检查 -------------------------------------------------------- 6-36.4.2 通电试运行 ----------------------------------------------------------- 6-46.5 调整 ------------------------------------------------------------------------- 6-46.5.1 基本增益调整 ------------------------------------------------------- 6-46.5.2 基本参数调整图 ----------------------------------------------------- 6-56.6 相关知识 ---------------------------------------------------------------------- 6-56.6.1 位置分辨率和电子齿轮的设置 ---------------------------------- 6-56.6.2 位置控制时的滞后脉冲 ------------------------------------------- 6-6 第七章 产品规格 ---------------------------------------------------------------------- 7-17.1 驱动器规格 ------------------------------------------------------------------- 7-17.2 SCG系列伺服电机规格 -------------------------------------------------- 7-27.3 SCG系列伺服电机型号说明---------------------------------------------- 7-27.4 SCG系列伺服电机外观图及尺寸 --------------------------------------- 7-37.5 伺服驱动器外形和安装尺寸------------------------------------------------ 7-47.6 伺服驱动器型号说明--------------------------------------------------------- 7-4 第八章 选件 ------------------------------------------------------------------------- 8-18.1 再生放电电阻 ---------------------------------------------------------------- 8-18.1.1 DSAS-XXUMC使用再生电阻接线说明 ------------------------- 8-18.1.2 外部再生电阻外形尺寸 ------------------------------------------- 8-28.2 电源变压器 ------------------------------------------------------------------- 8-28.2.1 变压器电压 ---------------------------------------------------------- 8-28.2.2 变压器的外形及安装尺寸 ---------------------------------------- 8-28.2.3 变压器的连接 ------------------------------------------------------- 8-38.3 电缆 ----------------------------------------------------------------------------- 8-28.3.1 编码器反馈电缆接线 ---------------------------------------------- 8-48.3.2 电机动力头接线 ---------------------------------------------------- 8-4第一章概述第一章概述采用DSP（数字信号处理器）芯片，大大加快了数据的采集与处理速度，使电机运行性能良好应用大规模门阵列电路，使产品具有很高的可靠性使用最新的功率器件IPM，使驱动器体积大为减小操作简便，仅四键就能很方便地进行试运行、监视及参数设置监视功能允许显示17个参数状态，包括电机回转速度、反馈脉冲、指令脉冲、输入\输出端口电平及电机电流等具有脉冲位置及模拟速度二种输入控制方式，系统配置更加灵活可设置位置指令脉冲的倍率（电子齿轮输入）可设置位置输出脉冲的倍率（电子齿轮输出）位置／速度二种控制模式外观简洁，结构紧凑1.1 性能指标宽速比、恒转矩：调速比为1：5000高速度、高精度：最高转速可达3000转/分，回转定位精度1／10000转1.2应用范围DSAS-XXUMC系列功率范围为0.4KW~5.4KW(2NM~33NM)，可广泛应用于车床、铣床、加工中心等各种机床加工设备，而且还能满足印染、包装以及自动化流水线上的各种机械传动的需要。
微型电动机管理控制器设计一、概述微型电动机管理控制器MMC micro适用于普通三相交流异步电动机,是将电动机的测量、保护和控制功能集合于一体的综合性智能装置,适合于额定电压为AC380V和AC660V的电动机。
MMCmicro对电动机的过载、过热、堵转、相不平衡、缺相、外部故障、低/过电压、低功率、失速、接地或漏电、晃电等故障引起的危害予以保护,同时还具有测量、控制、管理和总线通讯等功能。
MMCmicro基于微机处理技术,采用模块化结构设计,产品体积小,结构紧凑,安装方便。
它与电动机控制中心〔MCC〕中常用的分散装置相比可以大大简化电气回路和控制回路结构,提高电动机控制的可靠性、安全性及先进性,同时也降低了综合成本。

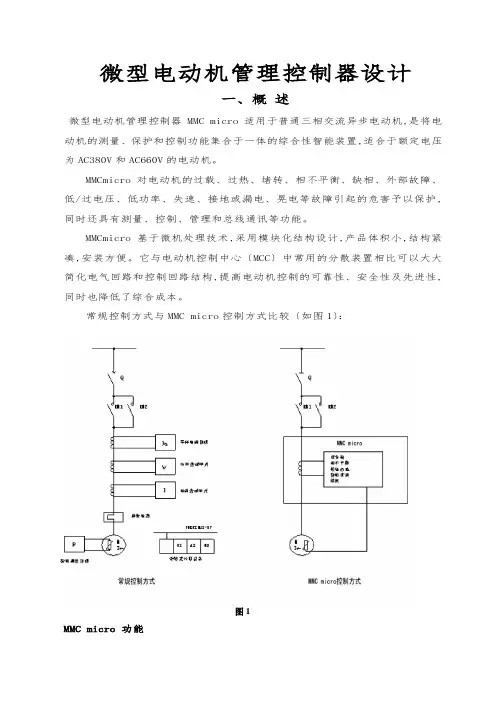

常规控制方式与MMC micro控制方式比较〔如图1〕：图1MMC micro 功能●测量显示功能每相电流有效值、每相电压有效值、功率〔有功、无功、视在〕、功率因数、电度、接地故障漏电流、负荷百分数、已用热容量、相不平衡百分数、频率、开关量输入状态等。
●保护功能MMC micro保护功能全面,具体功能包括：过负荷、相不平衡/缺相、转子堵塞/制动、接触器故障、低/过电压、低功率、启动加速超时、接地/漏电保护等。
●控制功能MMC micro提供6路可编程开关输入量、1路4—20mA模拟量输出〔采用二线制,需有外部提供DC24V〕、2路主继电器输出、2路可编程的辅助继电器输出、晃电自动重启动等功能。
MMC micro的开关量输入根据用户需要可选择AC220V和DC220V等电压输入,所有输入信号电隔离。
MMC micro技术参数●工作电源直流供电电压：DC220V 允许偏差：±20%交流供电电压：AC220V/50HZ 允许范围：165V～265V功耗：15VA<最大>,10VA〔额定〕●通讯MMC micro 为了满足工业现场控制要求,配有现场总线接口,有Modbus RTU和Profibus-DP两种通讯规约供选择。

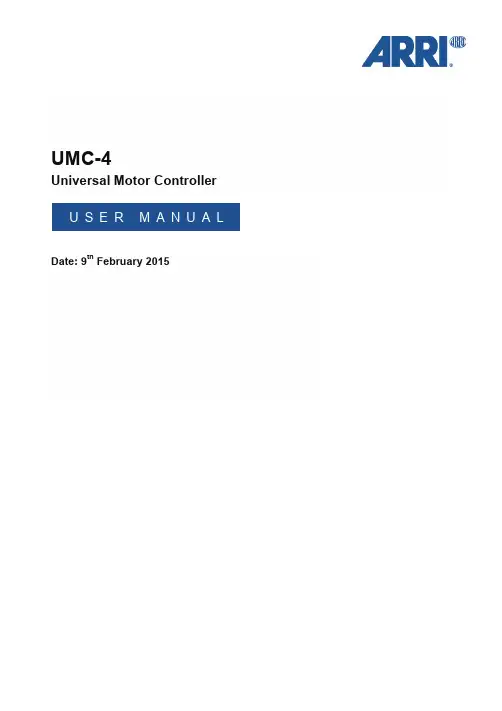

UMC-4Universal Motor Controller U S E R M A N U A L Date: 9th February 2015•Wireless Zoom Unit WZU-3•Controlled Lens Motor CLM-2•Controlled Lens Motor CLM-3•Controlled Lens Motor CLM-4•Lens Data Encoder LDE-1•Ultrasonic Distance Measure UDM-1Note: Use only one lens motor per lens axis.Note: Up to three hand units can be connected to one UMC-4 in parallel to form a radio network.Connector PinoutsSerial1 GND Ground2 +12V 12V output, max 200mA3 TxD/Tx– RS232/RS485 – RS4224 RxD/Rx+ RS232/RS485 – RS4225 Tx+ RS422 line6 Rx– RS422 lineLCS1GND Ground 2n.c. 3CAN-L CAN bus 4CAN-H CAN bus 5 +V-BAT Battery supply outputCAM1GND Ground 2+V-BAT 9.5 V to 34 V DC IN 3CAM-TYPE Camera type sense, analog input 4Rx- RS422 line 5RUN-SW1 Opto switch1 connects to pin 13 @REC (max. 100 mA/50 V) 6Tx+ RS422 line 7CAN-L CAN bus 8n.c.9 TALLY Tally, analog input, active high (default value:1.25 V transition level)10 D-CAMTally, digital input, active low,TALLY11 DAC-CAM REC analog output, active high (default value@REC: 3.3 V)12 R/S ARRI R/S13 RUN-SW2 Opto switch 2 connects to pin 5 @REC (max.100 mA/50 V)14 RxD/Rx+ RS232/RS485 – RS422 together with pins 4, 6,1515 TxD/Tx- RS232/RS485 – RS422 with pins 4, 6, 1416 CAN-H CAN busFOCUS/IRIS/ZOOM1 GND Ground2 MTYPE-A Motor type sense3 MTYPE-B Motor type sense4 MTYPE-C Motor type sense5 +5V Encoder supply6 Encoder-A Encoder input A7 Encoder-B Encoder input B8 n.c.9 n.c.10 n.c.11 Motor + Motor drive output12 Motor – Motor drive outputRS IN1GND Ground 2+V-BAT 9.5 V to 34 V DC IN 3R/S ARRI R/STC1GND Ground 2LTC-IN Timecode input 3n.c. 4n.c. 5LTC-OUT Timecode outputDimensions and WeightWeight (including antenna): 428 gElectrical DataSupply Voltage: 9.5 V to 34 V DC (full motor speed) Current Consumption: 135 mA@12 V (radio on/ready)70 mA@24 V (radio on/ready) Operating Temperature: -20 to +50 °C (-4 to +122 °F)Radio SystemThe UMC-4 contains a radio unit that enables wireless lens control and lens data communication with a white coded radio module. A white ring at the base of the antenna mount point identifies it. It offers 8 channels to choose from:Channel Frequency0 2.410 GHZ1 2.415 GHZ2 2.430 GHZ3 2.435 GHZ4 2.450 GHZ5 2.455 GHZ6 2.470 GHZ7 2.475 GHZWhite radio and legacy yellow radio cannot be mixed in the same radio network of camera and hand units. It is possible to use both systems in parallel within different radio networks.。

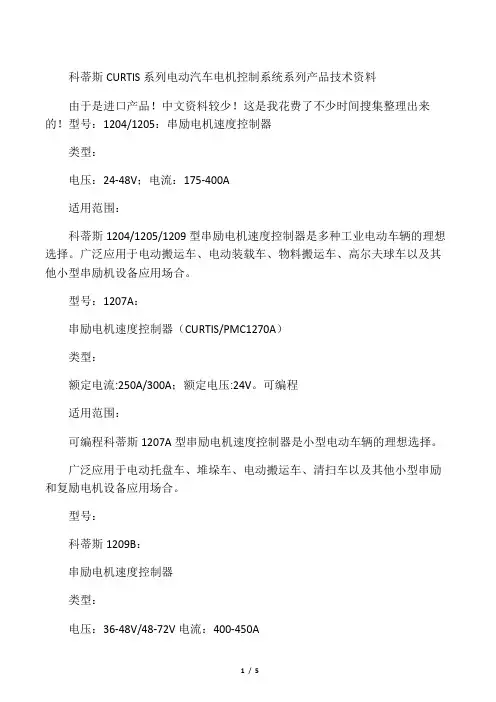

科蒂斯CURTIS系列电动汽车电机控制系统系列产品技术资料由于是进口产品！中文资料较少！这是我花费了不少时间搜集整理出来的！型号：1204/1205：串励电机速度控制器类型：电压：24-48V；电流：175-400A适用范围：科蒂斯1204/1205/1209型串励电机速度控制器是多种工业电动车辆的理想选择。
广泛应用于电动搬运车、电动装载车、物料搬运车、高尔夫球车以及其他小型串励机设备应用场合。
型号：1207A：串励电机速度控制器（CURTIS/PMC1270A）类型：额定电流:250A/300A；额定电压:24V。
可编程适用范围：可编程科蒂斯1207A型串励电机速度控制器是小型电动车辆的理想选择。
广泛应用于电动托盘车、堆垛车、电动搬运车、清扫车以及其他小型串励和复励电机设备应用场合。
型号：科蒂斯1209B：串励电机速度控制器类型：电压：36-48V/48-72V电流：400-450A适用范围：是多种工业电动车辆的理想选择。
广泛应用于电动搬运车、电动装载车、物料搬运车、高尔夫球车以及其他小型串励电机设备应用场合。
类型：科蒂斯1210：永磁电机速度控制器：类型：符合欧洲及美国标准，可编程。
电压：24V；电流：45A/70A适用范围：科蒂斯1210型永磁电机速度控制器适用于3-4轮的电动休闲车及代步车及清扫车等小型工业车辆。
型号：科蒂斯1214/1215/1219类型：可编程额定电压:48V额定电流:250A/300A/400A/500A/600A；适用范围：是电动车辆的理想选择。
广泛应用于电动托盘车、堆垛车、电动搬运车、清扫车以及其他小型串励和复励电机设备应用场合。
串励电机速度控制器。
型号：科蒂斯1221B串励电机速度控制器类型：24-36 V, 600 A；36-48 V, 550 A；48-72 V, 500 A适用范围：是多种工业电动车辆的理想选择。
广泛应用于电动搬运车、电动装载车、物料搬运车、高尔夫球车以及其他小型串励电机设备应用场合。
somachine basic 脉冲功能-概述说明以及解释1.引言1.1 概述Somachine Basic是施耐德电气公司开发的一款工程软件，主要用于对Modicon M221和Modicon M221 Logic Controller进行编程和配置。
在工业自动化领域中，脉冲功能是一项非常重要的功能之一。
脉冲信号可以被用来实现位置控制、速度控制、计数器功能等。
在Somachine Basic中，脉冲功能可以通过简单的设置和编程来实现，为用户提供了极大的便利性和灵活性。
本文将重点介绍Somachine Basic中脉冲功能的相关知识，并探讨其在工业自动化中的应用和未来发展趋势。
文章结构部分的内容如下：1.2 文章结构本文分为引言、正文和结论三个部分。
在引言部分中，首先会对somachine basic 脉冲功能进行概述，然后介绍文章的结构和目的。
正文部分将分为三个小节。
首先会简要介绍somachine basic 的基本信息和特点，其次详细解释脉冲功能的概念和作用，最后探讨脉冲功能在工业自动化中的应用案例。
结论部分将对somachine basic 脉冲功能的重要性进行总结，展望未来脉冲功能在工业自动化领域的发展，并最后得出结论。
1.3 目的:本文旨在深入探讨somachine basic软件中脉冲功能的相关知识，明确脉冲功能在工业自动化中的重要性和应用场景。
通过对脉冲功能的概述和在工业自动化中的具体应用进行分析，旨在帮助读者更好地理解和应用该功能，提高工业生产效率和质量。
同时，本文还将展望脉冲功能在未来的发展趋势，为读者提供一些启发和思考。
通过本文的阐述，读者可以深入了解somachine basic软件中脉冲功能的重要性，为工程实践提供参考和指导。
2.正文2.1 somachine basic 简介Somachine Basic是施耐德电气公司推出的一款用于编程和配置可编程逻辑控制器（PLC）的软件工具。
20111222科蒂斯交流控制器介绍
简介
科蒂斯交流控制器是一种高性能的控制器，用于控制电动车、电动汽车、电动车辆等交通工具的电机。
科蒂斯交流控制器采用先进的技术和设计，具有高效、稳定和可靠的特点，在市场上享有很高的声誉。
特点
1. 高效节能：科蒂斯交流控制器采用先进的PWM调制技术，能够将电能转化为机械能的效率最大化，减少能源的浪费，提高了整体的能效。
2. 稳定可靠：科蒂斯交流控制器经过严格的测试和验证，具有稳定性和可靠性，能够在各种复杂的工作环境下正常运行。
3. 多种保护功能：科蒂斯交流控制器内置多种保护功能，包括过流保护、过压保护、欠压保护等，能够有效保护电机和控制器不受损坏。
4. 可编程性：科蒂斯交流控制器支持参数的自定义和调整，用户可以根据实际需求对控制器进行编程，实现个性化的控制策略。
5. 易于安装和维护：科蒂斯交流控制器采用标准的接口和插头设计，安装方便快捷，也方便用户进行日常的维护和检修。
应用
科蒂斯交流控制器广泛应用于电动车、电动汽车、电动车辆等交通工具的电机控制系统中。
它能够有效控制电机的转速、转向和功率输出，提供安全、舒适和高效的驾驶体验。
结束语
科蒂斯交流控制器是一个优秀的控制器，具有高效节能、稳定可靠和多种保护功能的特点。
它在电动车和电动汽车领域具有广泛的应用，并得到了市场的认可与赞誉。
希望本文的介绍能够帮助大家更好地了解科蒂斯交流控制器的特点和应用。
智能电机控制模块一、产品介绍产品用途；ﻫ智能电机控制模块是采用单片机控制的移相触发调压软起动模块.用于三相交流电机的软起动，实现电机平滑起动，减小起动电流，避免冲击电网，减小配电容量.ﻫ产品特点：控制部分ﻫ①单片机数字自动控制.②具有全压启动、电压斜坡启动、电压阶跃启动、限流起动等起动方式.ﻫ③④起动电流可根据负载情况调整,以最小的电流产生最佳转矩。
ﻫ⑤起动时间可调,在该时间范围内,电动机转速逐渐上升，避免转速冲击. ﻫ⑥自由停车和软停车,软停车时间可调．ﻫ⑦用户输入的各种起动参数可保存，关机或掉电后不丢失。
ﻫ⑧⑨可实现过流保护、过热保护和缺相保护.二、产品种类模块的规格、型号(见表１）:注：１、规格栏中的电流为模块输出最大电流有效值；电压为最高输入工作线电压有效值.２、特殊规格,可按用户要求协议定做．三、模块内部电联接形式(见图１）图1四、模块的选取与使用方法1、模块电流规格的选取(1）模块最大电流应为负载额定电流的3倍。
(２）若电流变动大的负载,选取模块时，电流倍数适当增加。
２、±DC1２V、±ＤC5V稳压电源要求（1）±ＤC12V电源范围:±1２±０.5Ｖ，纹波电压小于１0mＶ。
（2)+DＣ12Ｖ电源的电流必须大于1A。
（3)-1２Ｖ电源的电流大于500mA若采用变压器整流式稳压电源,滤波电容必须大于２０0０ｕf/25V。
±ＤC12V电源极性严禁反接，否则将烧坏模块。
3、使用环境要求（1）环境适应温度:-２5℃～+4５℃.（2）工作场所要求干燥、通风、无尘、无腐蚀性气体。
4、其它事项(１）因模块主电路引出极弯曲90°，极易掀起折断,所以接线时应防止外力或电缆重力将电极拉起折断.(2)模块不能用作隔离开关,为保证安全，模块前面要加空气开关。
(3）严禁不用接线端头而直接将铜线压接在模块电极上。
（４)散热器的温度：测试点选择靠近模块中心点、紧贴模块外壳的散热器表面,温度要求勿超过７0℃，否则会烧坏模块。
