QX7137(线性恒流芯片)

产品型号输入电压触摸通道数输出电流封装类型无级调光宽度调光频率QX60013~6V1通道内置100mA,外扩2ASOP80~100%100~1kHz产品型号芯片电压最大输出电流（A)封装类型PWM调光频率QX7135 2.7~5V 0.35SOT89-3<150HzQX7136 2.7~5V 2SOT89-5<150Hz QX7137 2.7~5V 2SOT23-5<1KHz QX71382.7~5V2SOT23-5<10KHz产品型号输入电压光控阀值封装类型效率产品类型频率精度QX52520.9~1.5V0.3VTO-94（通过太阳能板实现光控《84%QX5253 1.8~3.00.3VDIP-8《87%QX5255D 2.5V~5.5V SOP-1685%升/降压型驱动IC QX18030.8V~1.3VTO94/S OT-23-580%LED 恒流驱动控制芯片QX2309S（D）0.8-3.0V SOT23-592%PFM同步升压300 KHz±2.5%QX52590.9V~1.5VSOP885%±8%型号封装功率管最大输入电压最大输出电流典型效率频率功率工作模式精度QX9920SOT23-6外置<60V 1.5A 87%《350kHz QX6103SOT23-5外置<60V 1.5A 89%200kHz触摸IC低压LED线性恒流源 (qq:416240908)电流150,180,250,300,350mAADJ，内置最大350mA,外驱最大ADJ,最大2A ADJ,最大2ADC/DC升压 太阳能草坪灯 (tell :189********)最大输出电流（mA)30030010mA~120mA 3MA-80MA S档0.8V-1.5V 最大电流120MA D档1.5V-3.0V 最大电流300MA3mA~100mA。

DC/DC降压LED恒流驱动 （含*表示带有外围元器件参数计算器）泉芯IC产品线快速选型V2.1更多信息：联系人：曹小成电话：189********。

（一）惠海H7210支持PWM调光、RGBW调光、支持线性调光、支持模拟调光、PWM调光、调光无频闪，支持输出多路共阳。

H7210外围元器件少，减小PCB体积，高调光精度，调光曲线，调光过程中无任何抖动现象，抗干扰能力强，高同步性，无噪音，易过EMC, 高恒流精度，高线性调整率，高负载调整率，调光频率支持1KHZ-25KHZ不等，实现真正的调光无频闪无抖动。

H7210是外围电路简单、多功能、平均电流检测降压恒流电源芯片，宽电压5-46V范围的非隔离式大功率恒流LED驱动器。

H7210输出电流精度在±3 ％；高线性调整率及高负载调整率，输出可以兼容比较宽的灯珠串数，输出电流对输入输出电压以及电感不敏感；芯片内部集成了环路补偿，外围电路简洁可靠。

（二）惠海H7210特点：
宽电压输入5-46V
±3%恒流精度
效率可达95%
内置5V稳压管
输出电流可达1.5A
内置MOS管
贴片SOT89-5
调光辉度65536级
调光频率≤25K
大工作频率1KHZ-25KHZ不等
支持PWM/模拟/分段调光，PWM调光，RGB调光，高低亮
智能过温保护，高温降电流，提高LED灯珠寿命
【简洁应用是线性恒流芯片的主要应用特点】。

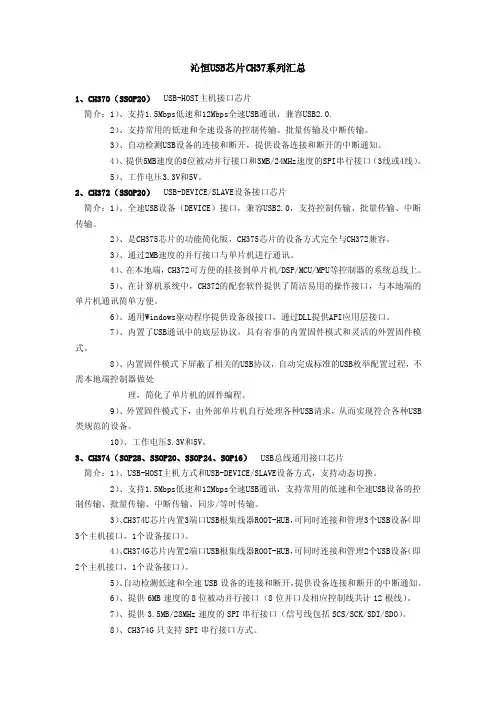

沁恒USB芯片CH37系列汇总1、CH370（SSOP20） USB-HOST主机接口芯片简介：1）、支持1.5Mbps低速和12Mbps全速USB通讯，兼容USB2.0.2）、支持常用的低速和全速设备的控制传输、批量传输及中断传输。

3）、自动检测USB设备的连接和断开，提供设备连接和断开的中断通知。

4）、提供5MB速度的8位被动并行接口和3MB/24MHz速度的SPI串行接口（3线或4线）。

5）、工作电压3.3V和5V。

2、CH372（SSOP20） USB-DEVICE/SLAVE设备接口芯片简介：1）、全速USB设备（DEVICE）接口，兼容USB2.0，支持控制传输、批量传输、中断传输。

2）、是CH375芯片的功能简化版，CH375芯片的设备方式完全与CH372兼容。

3）、通过2MB速度的并行接口与单片机进行通讯。

4）、在本地端，CH372可方便的挂接到单片机/DSP/MCU/MPU等控制器的系统总线上。

5）、在计算机系统中，CH372的配套软件提供了简洁易用的操作接口，与本地端的单片机通讯简单方便。

6）、通用Windows驱动程序提供设备级接口，通过DLL提供API应用层接口。

7）、内置了USB通讯中的底层协议，具有省事的内置固件模式和灵活的外置固件模式。

8）、内置固件模式下屏蔽了相关的USB协议，自动完成标准的USB枚举配置过程，不需本地端控制器做处理，简化了单片机的固件编程。

9）、外置固件模式下，由外部单片机自行处理各种USB请求，从而实现符合各种USB 类规范的设备。

10）、工作电压3.3V和5V。

3、CH374（SOP28、SSOP20、SSOP24、SOP16） USB总线通用接口芯片简介：1）、USB-HOST主机方式和USB-DEVICE/SLAVE设备方式，支持动态切换。

2）、支持1.5Mbps低速和12Mbps全速USB通讯，支持常用的低速和全速USB设备的控制传输、批量传输、中断传输、同步/等时传输。

SM2087
管脚说明
极限参数
若无特殊说明，环境温度为25°C。

电气工作参数
若无特殊说明，环境温度为25°C。

功能描述
SM2087是LED恒流驱动控制电路，内部集成LED恒流控制模块、OUT端口高压驱动模块等功能模块。

芯片OUT1端口输入电压最低为6V（I OUT = 20mA），可通过外接REXT电阻实现输出电流10mA~60mA，内置的LED恒流驱动模块可使LED电流保持高精度且不受环境温度影响。

芯片可通过逐级开启4个开关实现高效率，高功率因数。

芯片输出电流通过外置电阻R进行调节，I OUT=V REXT/R，4级开关逐级开启时输出电流如下：
I OUT1=0.55V/R I OUT2=0.70V/R I OUT3=0.85V/R I OUT4=0.90V/R
典型应用方案
SM2087典型单颗应用方案
38*224*211*210*2
图1. SM2087典型单颗应用方案
SM2087典型并联应用方案
图2. SM2087典型并联应用方案
封装形式ESOP8。

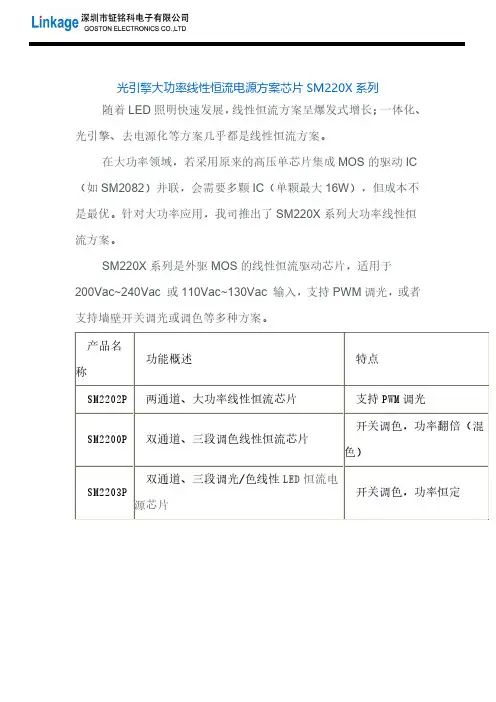

光引擎大功率线性恒流电源方案芯片SM220X系列
随着LED照明快速发展，线性恒流方案呈爆发式增长；一体化、
光引擎、去电源化等方案几乎都是线性恒流方案。

在大功率领域，若采用原来的高压单芯片集成MOS的驱动IC
（如SM2082）并联，会需要多颗IC（单颗最大16W），但成本不
是最优。

针对大功率应用，我司推出了SM220X系列大功率线性恒
流方案。

SM220X系列是外驱MOS的线性恒流驱动芯片，适用于
200Vac~240Vac或110Vac~130Vac输入，支持PWM调光，或者
支持墙壁开关调光或调色等多种方案。

产品名
功能概述特点
称
SM2202P两通道、大功率线性恒流芯片支持PWM调光
开关调色，功率翻倍（混SM2200P双通道、三段调色线性恒流芯片
色）
双通道、三段调光/色线性LED恒流电
开关调色，功率恒定SM2203P
源芯片
SM2200P/SM2203P在三段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色LED灯的交替亮灭以实现调节色温的目的，调节外接CS电阻可对输出功率进行调节。

其中SM2200P在混色时，功率翻倍，而SM2203P，混色与冷暖色时功率一致。

在开关分段调色方案中，单颗芯片可实现30W。

而SM2202P常规应用中，单颗芯片甚至可以实现60W。

非隔离降压型LED恒流驱动芯片描述SDH771XTH是一款高精度LED恒流驱动控制芯片，适用于85VAC~265VAC全范围交流输入电压的非隔离降压型LED恒流电源系统。

SDH771XTH集成500V高压功率MOS和600V续流二极管，内置高压供电电路，无需启动电阻和辅助绕组即能实现芯片的自主供电，同时更省去了传统的外置VCC电源电容，在加快系统启动的同时又极大地节省了系统成本。

电路工作在电感电流临界导通模式，采用特有的高精度电流采样技术，结合内部补偿，能获得高恒流精度和优异的线性/负载调整率。

SDH771XTH内部集成多种保护功能，包括输出短路保护、输出开路保护、逐周期过流保护、过热调节、采样电阻开路保护等，增强了系统的安全性和可靠性。

其中开路保护电压可通过ROVP管脚设置。

特性♦合封500V高压功率MOSFET，性能稳定♦集成600V超快恢复二极管♦集成高压供电，无启动电阻、无VCC电容♦精确恒定电流（<±3%）供给LED♦输出开短路保护♦开路保护电压外部可调♦过热调节功能♦过温保护功能♦逐周期过电流保护♦无辅助绕组应用♦球泡灯♦筒灯♦其他LED照明应用产品规格分类内部框图CSGND极限参数电气参数（除非特别说明，HV=40V，T=25 C）amb注1：温度特性为设计典型结温值。

管脚排列图管脚描述功能描述SDH771XTH 是一款利用BUCK原理搭建的非隔离LED恒流驱动芯片，集成续流二极管、500V高压功率MOSFET，同时带有高压启动供电电路，省去了传统的外部VCC电源电容，极大地简化了系统的设计。

以下是对芯片各功能的具体描述：启动控制SDH771XTH集成了高压启动供电电路，无需启动电阻和辅助绕组供电，通过HV端直接从高压母线取电，特殊的电路设计，也使得芯片无需外部VCC电源电容就能稳定工作，极大地简化了外围电路，同时也减小了系统启动时间。

恒流精度控制电路根据采样电阻上的电压信号控制系统的恒流输出，如下图：400mvVcsI PKI LED峰值电流计算公式为I PK=400/R CS(mA) ，其中R CS为电流采样电阻阻值。

常用稳压芯片
稳压芯片，也被称为稳压器，是一种用于电子设备中的重要电子元件。

它的主要功能是将电源电压稳定在一个特定的水平上，确保电子设备的正常运行。

常用的稳压芯片有很多种，下面将介绍几种常见的稳压芯片。

1. LM78系列芯片：LM78系列芯片是一种非常常见的稳压芯片，广泛应用于各类电子设备中。

这种芯片具有输入稳压范围宽、输出电压稳定等特点，可提供5V、12V等常见的稳定输
出电压。

2. LM317芯片：LM317芯片是一种多功能稳压芯片，可提供
可调的稳定输出电压。

通过修改外部电阻值，可以轻松地调整输出电压，非常方便实用。

3. LD1117系列芯片：LD1117系列芯片是一种低压差稳压芯片，具有输入和输出电压差小的特点。

它采用SOT-223封装，具有体积小、散热好等优点，非常适合小型电子设备的设计。

4. AMS1117芯片：AMS1117芯片是一种超低压差线性稳压芯片，可以提供1A的电流输出。

它具有较低的散热功耗和快速
热保护等特性，在各种电子设备中得到了广泛应用。

5. LM7805芯片：LM7805芯片是一种广泛使用的固定电压稳
压芯片，可以提供5V的稳定输出电压。

它具有输入稳压范围广、输出电压稳定等特点，是电子设备中非常常见的稳压芯片。

以上是几种常用的稳压芯片，它们在不同的电子设备中都有着广泛的应用。

这些芯片具有稳定性好、输出电压精度高等优点，为电子设备的正常运行提供了可靠的电源支持。

随着科技的不断进步，越来越多的新型稳压芯片也在不断涌现，为电子设备的发展提供了更多的可能性。

线性恒流驱动ic型号大全线性恒流驱动IC，就是恒流芯片led灯，所有电路，无非就是电阻，电容，电感，及一些二三极管组成的。

恒流主要是由恒流IC起到主要驱动作用，恒流的意思就是恒定电流，一般是在输入电压变化的情况下，输入电流保持不变。

而恒流驱动IC，只是一个集成电路，里面有恒流信号，使电路中的电压和电流在向量图上同相，互相之间即不超前，也不滞后。

1、高压线性恒流驱动IC-DT3100目前，高压线性恒流采用分段点亮的方式驱动高压灯珠，一般采用1段，3段，4段等方式，分段越多效率越高。

同样，分段越多线路就越复杂，不利于规模生产。

市场大量的球泡灯，大都采用1段的分段驱动，IC内置1个MOS，满足室内小功率的照明需求。

成本低的同时，很适合一体化光模组的生产，易于线路的布置。

但是在特定的环境，电网的220V交流电出现波动时，用高压线性的无电解方案会出现闪烁的现象，俗称“压闪”。

比如超市，健身俱乐部，会用到T 管日光灯，球泡灯。

由于大功率电器的使用，也会引起电压不稳，带来压闪。

这样都会给用户带来视觉上的困扰。

基于单段高压线性的原理，适用电压范围受到限制。

一般1段高压线性的方案输入的电压范围是200-260V左右，这样在城乡结合部电压不稳的地区很容易出现“压闪”。

2、低成本的LED日光驱动芯片NU501NU501是一款线性定电流IC，品种为15-60mA，每5mA分为一档，具有应用简单，用途宽广，精度高等特点。

NU501芯片特性(1)最简易之线性定电流组件(2)固定电流设计，不需要外加电阻设定电流??低输出端电压降，低至0.4V(3)VDD脚可做PWM调光4.支持串并联使用3、高性能调光驱动SDS3108SDS3108采用专利“PN搭配”的高阶线性分段驱动技术，可以将系统的效率提高到95%以上，从而实现单颗芯片驱动25W。

采用核心的自动填谷专利技术，当整流输出电压过零时，填谷电容进行放电，从而消除100Hz的频闪。
