LM358恒流恒压原理
- 格式:doc
- 大小:95.00 KB
- 文档页数:2
LM358工作原理分析LM358是一种常用的低功耗双运算放大器,广泛应用于摹拟电路和信号处理电路中。
本文将对LM358的工作原理进行详细分析,包括电路结构、内部运算放大器、输入输出特性等方面的内容。
一、电路结构LM358由两个独立的运算放大器组成,每一个运算放大器都具有一个差分输入和一个单端输出。
它的电路结构如下图所示:(图1:LM358电路结构示意图)LM358的电路结构采用了双电源供电方式,即正电源VCC和负电源VEE。
差分输入端由非反相输入端(+IN)和反相输入端(-IN)组成。
输出端(OUT)为单端输出。
此外,还有一个偏置电压输入端(VCC+和VEE-)用于设置运算放大器的工作电流。
二、内部运算放大器LM358的每一个运算放大器都由多个晶体管和电阻器组成。
其中,差分输入端的晶体管构成为了差动放大器,用于放大输入信号。
而输出端的晶体管构成为了输出级,用于输出放大后的信号。
在差分输入端,输入信号经过差动放大器放大后,通过一个放大倍数可调的电阻器(Rf)和一个反馈电阻器(R1)进行反馈。
这样可以调整放大倍数和增益。
同时,还可以通过控制电阻器的阻值来调整输入阻抗和输出阻抗。
在输出级,输出信号经过一个电流源和一个电阻器(R2)形成电流反馈,以提高输出的线性度和稳定性。
此外,还有一个输出级电阻(Ro)用于限制输出电流。
三、输入输出特性LM358的输入输出特性对其工作性能有重要影响。
以下是LM358的一些典型特性:1. 输入偏置电流(IB):LM358的输入偏置电流非常低,通常在20nA以下。
这意味着输入电流非常小,可以减小对电路的影响。
2. 输入偏置电压(VIO):LM358的输入偏置电压也非常低,通常在2mV以下。
这意味着输入电压的差异非常小,可以提高电路的精度和稳定性。
3. 增益带宽积(GBW):LM358的增益带宽积通常在1MHz摆布。
这意味着在高频情况下,放大倍数会下降,需要注意。
4. 输出电压范围:LM358的输出电压范围通常与供电电压有关,普通可以接近供电电压的范围。

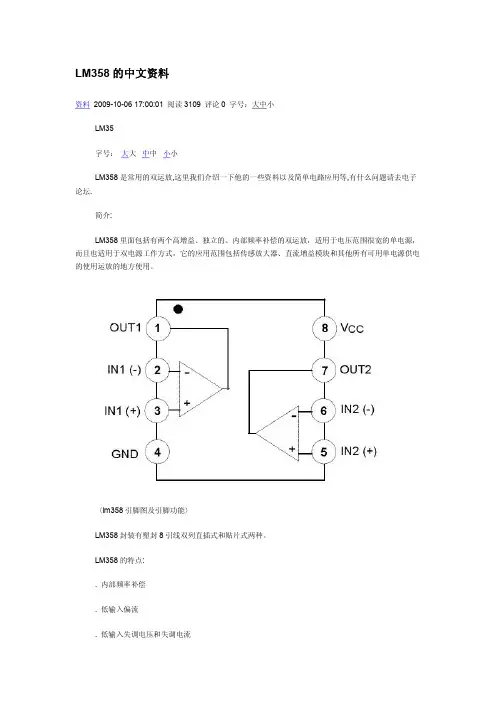

LM358 的中文资料资料 20091006 17:00:01 阅读3109 评论0 字号:大中小LM35字号: 大大 中中 小小LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子 论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放,适用于电压范围很宽的单电源, 而且也适用于双电源工作方式,它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电 的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽,包括接地. 差模输入电压范围宽,等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽:单电源(3—30V);. 双电源(±1.5 一±15V). 低功耗电流,适合于电池供电. 输出电压摆幅大(0 至Vcc1.5V)lm358 pdf资料:下载LM358 pdf资料下载LM358中文资料lm358稳压电路制作电路原理:本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电 压取样比较等组成。
市电从变压器的1、2头输入,3、4头为自耦调压抽头,5、6头为控制电路的电源及取样抽头。
市 电电压正常时,因C点电压始终为3V (即R1降压DW 稳压所得),A、B点均大于3V,故A1、A2 (lm358 芯片)输出低电平;当市电电压下降时,5、6头的电压也随之下降,A点电压也跟着下降,当A点电压下 降到低于3V时,A1输出高电平,使三极管V1饱和导通,继电器K1吸合,将调压器输出调于1、3头;当市电电压继续下降时,同理B点电压低于3V时,(VA 反之,如果电压升高时,B点电压也随之升 高,当B点电压高于3V时,A2输出低电平,V2截止,H2释放,输出端调至1、3头;当市电电压继续 升高时,A点电压高于3V,A1输出低电平,V1截止,K1释放,输出端调至1、2头。
LM358工作原理分析LM358是一种常用的双运放集成电路,广泛应用于各种电子设备中。
它具有低功耗、高增益、宽输入电压范围等特点,适合于低频放大、滤波、比较、运算等电路。
LM358由两个运放组成,分别为A运放和B运放。
每一个运放都有一个非反相输入端(标记为“+”)和一个反相输入端(标记为“-”),以及一个输出端。
两个运放共享一个电源引脚,通常为正电源引脚(VCC)和负电源引脚(VEE)。
LM358的工作原理可以简单概括为以下几个方面:1. 输入级:LM358的输入级采用差分放大器的结构。
当信号输入到非反相输入端(+)时,经过输入级放大,并通过反相输入端(-)与输出端相连的负反馈电阻形成反馈回路。
这种结构使得运放具有高输入阻抗和低输入偏置电流的特点。
2. 差动放大器:在输入级放大后,信号经过差动放大器的放大,差动放大器采用共射极结构,具有高增益和高共模抑制比的特点。
差动放大器的输出信号经过一个共模抑制电阻分压后,分别输入到A运放和B运放的非反相输入端(+)。
3. 输出级:A运放和B运放的输出级采用共射极结构,具有较低的输出阻抗和较高的输出电流能力。
输出级通过输出电阻与负载电阻形成反馈回路,实现信号放大和输出。
4. 反馈电路:LM358的反馈电路通常由一个电阻和一个电容组成。
电阻用于控制放大倍数,电容用于滤波和稳定电路。
反馈电路的设计可以根据具体应用需求进行调整,以达到所需的放大倍数和频率响应。
LM358的应用非常广泛,可以用于音频放大器、滤波器、比较器、运算放大器等电路。
在音频放大器中,LM358可以将低电平的音频信号放大到适合驱动扬声器的电平。
在比较器中,LM358可以将输入信号与参考电压进行比较,并输出高或者低电平。
在运算放大器中,LM358可以实现加法、减法、乘法、除法等运算。
总结起来,LM358是一种常用的双运放集成电路,具有低功耗、高增益、宽输入电压范围等特点。
它的工作原理主要包括输入级、差动放大器、输出级和反馈电路。
Lm358恒压恒流控制回路工作原理及参数计算1.精密恒压/恒流控制环的工作原理精密恒压/恒流控制环的单元电路如图所示。
IC2为低功耗双运放LM358,内部包括IC2A和IC2B两个运放。
该电路具有以下特点:①利用IC2B、取样电阻R3和R4、IC3构成电压控制环,IC2A则组成电流控制环;②电压控制环与电流控制环按照逻辑“或门”的原理工作,即在任何时刻,输出为高电平的环路起控制作用。
IC2A为电流控制环中的电压比较器,其同相输入端接电流检测信号UR6,反相输入端接分压器电压UFY。
分压器是由R9、R10和TL431构成的。
IC2A将UR6与UFY 进行比较后,输出误差信号U r2,再通过D4和R1变成电流信号,流入光耦合器中的LED,进而控制PWM控制器的占空比,使电源输出电流I OH在恒流区内维持恒定。
显然D3和D4就相当于一个“或门”。
若电流控制环输出为高电平,电压控制环输出低电平,则电源工作在恒流输出状态;反之,电压控制环输出为高电平,电源就工作在恒压输出状态。
2.精密恒压/恒流控制环的电路设计(1)电压控制环的设计。
该电源在恒压区内的输出电压依下式而定U O=U REF R3+R4R4=2.5V×(1+R3R4)R3与R4的串联总阻值应取得合适,阻值过大易产生噪声干扰,阻值过小会增加电路损耗。
通常可取R=10.0kΩ,代入式中求出R=50.1kΩ。
与之最接近的标准阻值为49.9kΩ。
(2)电流控制环的设计。
该电源恒流输出的期望值I OH由下式而定I OH=U REF R9 R6R10选择R9的阻值时,应当考虑负载对TL431的影响以及LM358输入偏流所产生的误差。
一般取R9=2kΩ。
当R6=0.1Ω、I OH=2A时,电流检测信号UR6=O.2V。
将U REF=2.50V和R9、R6值一并代入式中计算出R10=25kΩ。

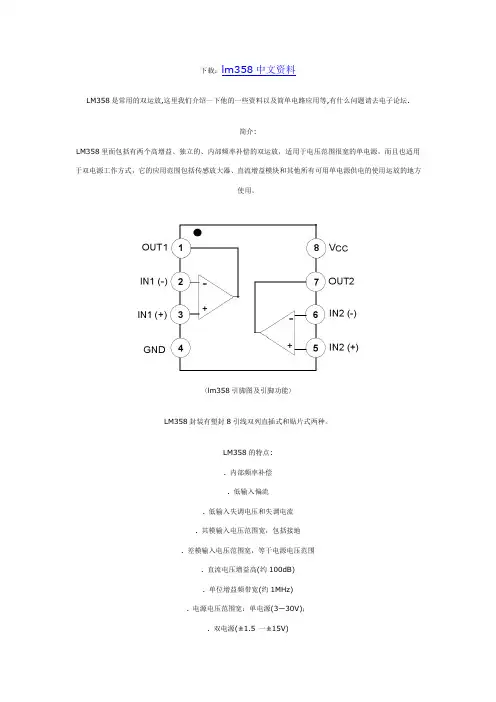

下载:lm358中文资料LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放,适用于电压范围很宽的单电源,而且也适用于双电源工作方式,它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽,包括接地. 差模输入电压范围宽,等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽:单电源(3—30V);. 双电源(±1.5 一±15V). 低功耗电流,适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358稳压电路制作电路原理:本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入,3、4头为自耦调压抽头,5、6头为控制电路的电源及取样抽头。
市电电压正常时,因C点电压始终为3V(即R1降压DW稳压所得),A、B点均大于3V,故A1、A2(lm358芯片)输出低电平;当市电电压下降时,5、6头的电压也随之下降,A点电压也跟着下降,当A点电压下降到低于3V时,A1输出高电平,使三极管V1饱和导通,继电器K1吸合,将调压器输出调于1、3头;当市电电压继续下降时,同理B点电压低于3V时,(VA 反之,如果电压升高时,B点电压也随之升高,当B点电压高于3V时,A2输出低电平,V2截止,H2释放,输出端调至1、3头;当市电电压继续升高时,A点电压高于3V,A1输出低电平,V1截止,K1释放,输出端调至1、2头。
A1、A2为运放,在这里作电压比较器用;IC1为三端稳压块,它为运放及继电器提供供电电源;VD5、VD6为保护二极管。
lm358原理
LM358是一款双路运算放大器,用于模拟信号处理。
它由两
个独立的运算放大器组成,每个放大器都有一个差动输入和单端输出。
LM358主要用于放大和处理小信号,如传感器输出、音频信号、滤波器等。
LM358采用双电源供电(正电源和负电源),典型工作电压
范围为3V至32V。
它的工作电流较低,通常在1至2毫安培
之间。
这使得LM358非常适用于低功耗应用场合。
LM358的差动输入具有高输入电阻,通常为1M欧姆。
这样
的高输入电阻使得它对输入信号的干扰较小,同时也方便与其他电路连接。
在LM358中,差动输入之间的电压差会被放大,然后送入输
出级。
输出级由NPN和PNP晶体管组成。
输出级的工作电流
由外部电路决定,输出电压则取决于差动输入电压和输出级的放大倍数。
在使用LM358时,一般需要外部电压稳定器和耦合电容等辅
助电路。
这些辅助电路可以提供稳定的工作条件,以获得精确的放大效果。
需要注意的是,作为一款模拟电路元件,LM358不能直接处
理数字信号。
如果需要处理数字信号,可以将其与数字电路相结合,例如使用运算放大器作为比较器或滤波器的一部分。
总结起来,LM358是一款双路运算放大器,主要用于放大和处理模拟信号。
它具有低工作电流、高输入电阻等特点。
在使用时需要搭配辅助电路,并注意与数字电路的结合使用。
lm358恒流源电路lm358恒流源电路lm358电路原理图LM358内部包括有两个独⽴的、⾼增益、内部频率补偿的双运算放⼤器,适合于电源电压范围很宽的单电源使⽤,也适⽤于双电源⼯作模式,在推荐的⼯作条件下,电源电流与电源电压⽆关。
它的使⽤范围包括传感放⼤器、直流增益模块和其他所有可⽤单电源供电的使⽤运算放⼤器的场合。
LM358的封装形式有塑封8引线双列直插式和贴⽚式。
红外线探测报警器该报警器能探测⼈体发出的红外线,当⼈进⼊报警器的监视区域内,即可发出报警声,适⽤于家庭、办公室、仓库、实验室等⽐较重要场合防盗报警。
该装置电路原理见图1。
由红外线传感器、信号放⼤电路、电压⽐较器、延时电路和⾳响报警电路等组成。
红外线探测传感器IC1探测到前⽅⼈体辐射出的红外线信号时,由IC1的②脚输出微弱的电信号,经三极管VT1等组成第⼀级放⼤电路放⼤,再通过C2输⼊到运算放⼤器IC2中进⾏⾼增益、低噪声放⼤,此时由IC2①脚输出的信号已⾜够强。
IC3作电压⽐较器,它的第⑤脚由R10、VD1提供基准电压,当IC2①脚输出的信号电压到达IC3的⑥脚时,两个输⼊端的电压进⾏⽐较,此时IC3的⑦脚由原来的⾼电平变为低电平。
IC4为报警延时电路,R14和C6 组成延时电路,其时间约为1 分钟。
当IC3的⑦脚变为低电平时,C6通过VD2放电,此时IC4的②脚变为低电平,它与IC4的③脚基准电压进⾏⽐较,当它低于其基准电压时,IC4的①脚变为⾼电平,VT2导通,讯响器BL通电发出报警声。
⼈体的红外线信号消失后,IC3的⑦脚⼜恢复⾼电平输出,此时VD2截⽌。
由于C6两端的电压不能突变,故通过R14向C6缓慢充电,当C6两端的电压⾼于其基准电压时,IC4的①脚才变为低电平,时间约为1分钟,即持续1分钟报警。
由VT3、R20、C8组成开机延时电路,时间也约为1 分钟,它的设置主要是防⽌使⽤者开机后⽴即报警,好让使⽤者有⾜够的时间离开监视现场,同时可防⽌停电后⼜来电时产⽣误报。

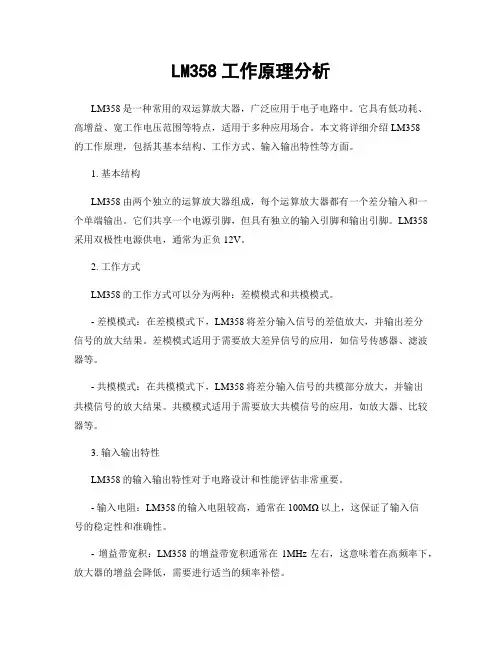

LM358工作原理分析LM358是一种常用的双运算放大器,广泛应用于电子电路中。
它具有低功耗、高增益、宽工作电压范围等特点,适用于多种应用场合。
本文将详细介绍LM358的工作原理,包括其基本结构、工作方式、输入输出特性等方面。
1. 基本结构LM358由两个独立的运算放大器组成,每个运算放大器都有一个差分输入和一个单端输出。
它们共享一个电源引脚,但具有独立的输入引脚和输出引脚。
LM358采用双极性电源供电,通常为正负12V。
2. 工作方式LM358的工作方式可以分为两种:差模模式和共模模式。
- 差模模式:在差模模式下,LM358将差分输入信号的差值放大,并输出差分信号的放大结果。
差模模式适用于需要放大差异信号的应用,如信号传感器、滤波器等。
- 共模模式:在共模模式下,LM358将差分输入信号的共模部分放大,并输出共模信号的放大结果。
共模模式适用于需要放大共模信号的应用,如放大器、比较器等。
3. 输入输出特性LM358的输入输出特性对于电路设计和性能评估非常重要。
- 输入电阻:LM358的输入电阻较高,通常在100MΩ以上,这保证了输入信号的稳定性和准确性。
- 增益带宽积:LM358的增益带宽积通常在1MHz左右,这意味着在高频率下,放大器的增益会降低,需要进行适当的频率补偿。
- 输出电压范围:LM358的输出电压范围通常在工作电源范围内,但不能达到电源电压的最大值。
例如,如果电源电压为正负12V,则输出电压范围通常在正负10V左右。
4. 典型应用LM358由于其优良的性能和广泛的应用领域,被广泛应用于各种电子电路中。
以下是LM358的一些典型应用:- 模拟信号放大:LM358可以作为模拟信号放大器,将低电平的模拟信号放大到适合后续处理的电平范围。
- 滤波器:LM358可以与电容和电感等元件组成滤波器电路,用于滤除特定频率的信号。
- 比较器:LM358可以作为比较器,用于比较两个输入信号的大小,并输出相应的逻辑电平。
LM358工作原理分析LM358是一种常用的双运放集成电路,广泛应用于模拟电路中。
本文将对LM358的工作原理进行详细分析。
LM358是一款低功耗、双运放的集成电路,由美国国家半导体公司(National Semiconductor)推出。
它由两个独立的运算放大器组成,每个运算放大器都具有一个非反转输入端(+)和一个反转输入端(-),以及一个输出端(OUT)。
LM358的引脚布局如下:引脚1:输出A引脚2:非反转输入A引脚3:反转输入A引脚4:负电源(V-)引脚5:非反转输入B引脚6:反转输入B引脚7:输出B引脚8:正电源(V+)LM358的工作原理可以分为输入级、差动放大级和输出级。
1. 输入级:LM358的输入级由一个差分放大器组成,用于将输入信号转换为差模信号。
其中,非反转输入端和反转输入端分别通过输入电阻与输入信号相连。
当输入信号施加在非反转输入端时,通过输入电阻形成的电流会将电势施加到反转输入端,从而使反转输入端的电势与非反转输入端的电势相等。
2. 差动放大级:差动放大级是LM358的核心部分,它由一个差动放大器和一个级联放大器组成。
差动放大器由一个差分对和一个共模放大器组成。
差分对由两个晶体管组成,其中一个晶体管的基极连接到非反转输入端,另一个晶体管的基极连接到反转输入端。
通过控制差分对的工作状态,可以实现对输入信号的放大和滤波。
3. 输出级:输出级由一个电流镜和一个输出级放大器组成。
电流镜用于稳定电流,输出级放大器用于将差分放大器的输出信号放大到较大的幅度。
输出级的放大倍数可以通过调整电流镜的电流来控制。
LM358的工作原理可以简单总结为:输入信号经过输入级的差分放大器放大,然后经过差动放大级进一步放大和滤波,最后经过输出级放大器输出。
LM358的特点是低功耗、输入阻抗高、增益稳定等,适合用于低频信号放大和滤波。
它广泛应用于电压比较器、滤波器、放大器等电路中。
总结:LM358是一款常用的双运放集成电路,具有低功耗、输入阻抗高、增益稳定等特点。
lm358工作原理LM358是一种双运算放大器,常用作放大、前置放大、分频、开关等。
它的主要特点包括低供电电压、低功耗、小尺寸和低成本,所以得到了广泛的应用。
LM358工作原理介绍:LM358是一种双路运算放大器,它包含两个独立的运算放大器,每个放大器都有两个输入端子(正反向输入端)和一个输出端。
它的内部集成了双电源稳压器,使它能够在单电源和双电源的情况下工作。
LM358的正/反端口输入由三个部分组成:正极、负极和中间端口。
正极端口是放大器的正输入端,负极端口是放大器的负输入端,中间端口是放大器的中心端口。
正极端口电压大于负极端口和中间端口电压,正极端口输入信号将传递到输出端;负极端口电压大于正极端口和中间端口电压,则负极端口输入信号将传递到输出端。
LM358的输出电压由输入电压和内部运算放大器的增益决定,当输入端口电压变化时,输出端口电压也会发生变化。
输出端口电压的最大值受到供电电压的限制,当输出端口电压超过此电压时,放大器的输出会发生反相。
LM358的工作电压范围是3V-32V,它的输入偏置电流是±1uA,输出电流是±25mA,最大输入电压是±15V,最大输出电压是±18V,最大增益是200,工作温度范围是-30℃~85℃。
LM358的稳压电路可以提供正和负的稳压输出,两个稳压输出之间没有电性联系,可以作为双电源供电电路。
它可以提供±2.5V、±4.5V、±6V、±9V、±12V和±15V 的电压,这些电压可以调整,可以根据实际需要调整电压的大小。
另外,LM358还可以用作开关电路,它能够控制电路的开关,可以用来控制灯泡、蜂鸣器、电机或其他电子设备的开关。
总之,LM358是一种非常有用的双路运算放大器,它具有低供电电压、低功耗、小尺寸和低成本等优点,因此得到了广泛的应用。
LM358恒流恒压原理
图是由LM358放大器与精密电压调整器TL431构成的恒压、恒流控制电路。
变压器绕组N2感应电压经VD2整流,C2、L1、C3组成的π滤波电路,在C3上得到直流输出电压。
设置N1绕组的目的是当输出短路时IC1也能正常工作,以保证电路的安全。
恒压电路工作原理:U2、ICIB、R6、R7、VD4、R10、U1组成电压控制环路。
U2(TL431)是精密电压调整器,阴极K与控制极R直接短路构成精密的2.5V基准电压。
R4是U2的限流电阻。
2.5V基准电压由电阻R5送到ICIB反相输入端(6脚);而同相输入端(5脚)则由R6、R7的分压比来设定。
若输出电压上升,则UR7电压也上升,该电压与反相端2.5V基准电压比较,7脚输出误差信号,再通过VD4和RIO变成电流信号,流入光耦中的LED,进而通过反馈控制网络控制一次侧PWM输出占空比,使输出电压工作在恒
压状态。
恒流电路工作原理:U2、IC1A、R1、R2、VD3、R10、U1组成电流控制环路。
R1是输出电流取样电阻,
输出电流在R1上产生R1/IOUT的电压
降。
该电压直接送到ICA的同相输入端(3脚),而2.5V基准电压则由R2、R3组成的分压电路,再
将分压电压送到反相输入端(2脚),输出电
流在R1上的电压降与2.5V基准电压分压电压进行比较,1脚输出误差信号,再通过VD3和RIO变成电流信号,改变光耦LED中的电流,进而通过反馈控制网络控制一次侧PWM输出占空比,使输出特性呈显恒流特图性。
R8、C4、R9、C5分别是IC1A、ICIB的相位补偿元件。
采用由放大器组成的恒压、恒流控制电路,可实现很高的恒压与恒流精度。
因图电路采用放大器形式,因此R1的电阻值可选为mΩ级,对电路转换效率基本无影响。
图由LM358放大器与精密电压调整器TL341构成的恒压、恒流控制电路。
