然后采用恒流芯片LM317得到300mA的恒流源21硬件设计

高性能电磁流量计之恒流源的设计
根据法拉利原理，电磁流量计的传感器里必需要有一对磁场，这一对磁场不像发电机一样用一对磁铁产生，而是通过一对线圈（线圈中间有一打铁氧体的磁芯）通电产生，通常我们称之为励磁。

为了使这一对线圈产生一个恒定的磁场，我们必需要使用恒流源。

那么恒流源是如何产生的呢？较早的电磁流量计的恒流源是用 4DH7 恒流管产生的，在维修电磁流量计的工作中，我们经常偶到仪表的恒流源损坏，原因是 4DH7 的质量不够好。

我们有没有更好的解决办法呢？答案是肯定的，下面我就介绍一种恒流源——基于 LM317 的恒流源。

LM317 是一种可调的三端稳压源，设计输出电流可达 1A，输出电压范围为 1.3~37V。

其封装方式有 SOT-223、D-PACK、TO-220 和D2-PACK，如下图：
LM317 的主要特性是：输出可调电压 1.3V~37V；输出电流达 1A；的主要特性是： 1、 2、3、内置短路保护；4、内置高温保护；5、
输出补偿；6、符合 RoHS 标准 7、内置 1.25V 基准电压等。

LM317 的引脚特点如下图所示：
LM317 组成的恒流源结构很简单，只要外部连接一只电阻，就可以设计成你所需要的各种电流，基本电路图如下：
由于 LM317 内部有一 1.25V 的基准电压，所以 V （ OUTPUT-ADJ ）=1.25V， I out = Vref 1.25 = R1 + R 2 R1 + R 2 磁场强度 B = k?
0 NI （k 为比率系数、μ0 为真空磁导率、N 为线圈匝数、I 为流过线圈的电流大小）。

由以上条件，电磁流量计的传感器的磁场强度就可以近似的计算了。

lm317可调稳压电源实训报告实训报告：LM317可调稳压电源一、实训目的本次实训的目的是通过使用LM317稳压芯片搭建可调稳压电源电路，了解稳压电源的工作原理、调节特性和应用，并能够掌握稳压电源的设计和调试方法。

二、实训原理稳压电源是一种能够提供稳定输出电压的电源，常用于电子设备的供电。

LM317是一种经典的稳压芯片，能够提供可调的输出电压。

它采用三端稳压控制原理，通过内部的反馈电路来保持输出电压的稳定。

LM317芯片的基本原理是：输入电压通过调节电阻R1和R2，经过调节电路产生参考电压Vref，与调节电阻R2的电压分压后，通过控制管内的功率晶体管的电流来实现输出电压的稳定。

通过改变R2的电阻值，可以调节输出电压的大小。

三、实训内容实训器材准备：LM317芯片、电阻、电容、开关、电源变压器、电源线、万用表等。

实训步骤：(1) 组装电路：根据实训指导书上的电路图，依次连接LM317芯片、电阻、电容、开关等元件，组装成可调稳压电源电路。

(2) 接入电源：将电源变压器的输出线与电路中的输入端相连，确保极性正确。

(3) 调节电压：通过改变R2的电阻值，调节输出电压的大小。

可以使用万用表测量输出电压的值，确保输出电压稳定在预设范围内。

(4) 测试稳定性：将负载电阻接入电路的输出端，观察输出电压是否能够保持稳定。

(5) 完成调试：根据实际需要，调整电路中的元件值，使得输出电压满足要求。

四、实训结果经过实训，我们成功搭建了一个可调稳压电源电路，并进行了调试。

通过改变R2的电阻值，我们成功调节了输出电压的大小，并通过负载测试，验证了稳定性。

实验结果表明，LM317可调稳压电源具有较好的稳定性和调节性能。

五、实训总结通过本次实训，我们对LM317稳压芯片的原理和应用有了更深入的了解。

LM317可调稳压电源电路的搭建和调试过程相对简单，但需要严格按照电路图进行操作，以确保电路的稳定性和安全性。

稳压电源在电子设备中起到至关重要的作用，掌握稳压电源的设计和调试方法对于电子工程师来说是一项必备的技能。

LM317稳压电源制作一.电路及工作原理介绍图1为稳压电源原理图，交流220V输入通过T1变压器，整流桥，C2高频滤波到稳压芯片LM317,调节S1输出不同电压值，调节S2可转换输出电压的正、负极性。

VD1为电源指示二级管，R1为VD1限流电阻。

R2-R8为输出电压调节电阻。

C3改善瞬态响应电容。

S1、S2为拨动开关。

具体元件参数见图1，TI可选用12V-15V，20W变压器；D1-D4选用1N4007；S1可选用市场上SS系列（1P6T）拨动开关，S2选用SS系列（2P2T）拨动开关；VD1为普通发光二极管。

图1为了便于阐述输出电压值与各调节电阻关系，我们给出LM317标准应用模型即图2, 图中vref为标准参考电压，IAdj为调节电流。

通过参考LM317资料，可以给出：Vout=Vref （1+Rp/R1）+IAdjRp在这里IAdj 可以忽略不计。

例如：当S1拨到D 点，Rp=510ΩVout=1.25(1+510/100) ≈7.5V所以当S1拨到：二 、LM317简介LM317是美国TI 推出3端可调节正电压稳压器，特点： ☞ 输出电压1.2V-37V 可调；☞ 输入电压与输出电压差值可达40V ； ☞ 输出电流超过1.5A ； ☞ 最大输出功率可达20W;☞ 最高影响温度125℃，内部热过载保护；☞ 有标准3引脚晶体管封装和表面贴装D2PAK 两种封装形式，如图3调 节 点 Vout 输 出 A 点 3 V B 点 4.5 V C 点 6 V D 点 7.5 V E 点 9 V F 点12 VLM317C in 0.1µFC o 1.0µFVinVoutR1100RpI Adj调节Vref=1.25v关于LM317的内部原理图，以及其他一些电气特性指标可参考相关资料，这里不再详细叙述。

三、工艺要求、材料清单、印制线路图及考核测试标准1. 装配工艺要求：☞ 先检测所有元器件好坏；☞ 按照电阻、电容、开关、整流二极管、发光管、LM317、十字线、变压器的顺序先焊接，再整体装配，进行操作；☞ 装配过程中，注意电解电容极性，C2电容要进行卧装！ 2. 材料清单： 名称 符号 参数 数量(个)变压器 T1 12V 1 LM317IC1 ---------1 整流二级管 D1-D4 1N4007 4 发光二级管 VD1 ------ 1拨动开关 S1 1P6T 1 S2 2P2T 1 电解电容C1 1000/25V 1 C2 470/16V 1 C310/16V1 电阻R1 1K, 1 R2 240Ω 1 R3 120Ω 1 R4 120Ω 1 R5 120Ω 1 R6 120Ω 1 R7 150Ω 1 R8100Ω 1 十字线------- -------- 1注：所用套件还包括印制板一块和外壳一套。

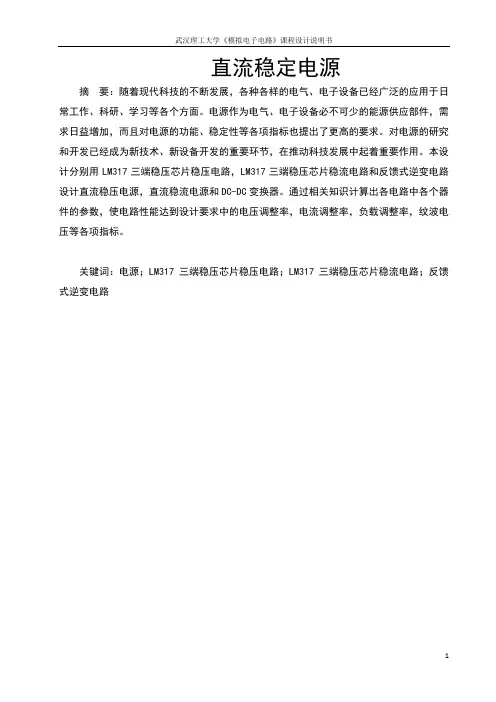

直流稳定电源摘要：随着现代科技的不断发展，各种各样的电气、电子设备已经广泛的应用于日常工作、科研、学习等各个方面。

电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。

对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。

本设计分别用LM317三端稳压芯片稳压电路，LM317三端稳压芯片稳流电路和反馈式逆变电路设计直流稳压电源，直流稳流电源和DC-DC变换器。

通过相关知识计算出各电路中各个器件的参数，使电路性能达到设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。

关键词：电源；LM317三端稳压芯片稳压电路；LM317三端稳压芯片稳流电路；反馈式逆变电路目录：1原理电路的设计 (3)1.1直流稳压电源电路设计 (3)1.2 直流稳流电源电路设计 (5)1.3 DC-DC转换电路设计 (7)1.4电路图与主要工作原理 (10)1.5主要参数的选择与计算 (11)2安装、调试、仿真过程 (13)2.1电路实物的安装与调试 (13)2.2DC-DC转换器的仿真与参数分 (13)2.3针对问题的调试 (13)3数据整理及最终分析 (15)3.1稳压模块的数据结果 (15)3.2稳压模块的数据结果 (16)3.3 DC-DC变换器的数据结果 (16)3.4 数据分析 (16)4心得体会 (17)5元器件清单 (18)6主要参考文献 (19)1原理电路的设计1.1直流稳压电源电路设计1.1.1可行的直流稳压电源电路设计方案经过多方查找资料，我认为直流稳压电源电路的设计可以采用两种大思路：采用分立元件设计或采用集成稳压芯片设计。

分立元件的设计方案我查找到以下几种：1.1.1.1由运算放大器和晶体管构成的稳压电路：图表 1 运算放大器和晶体管构成的稳压电路如图a、b是由运算放大器和晶体管构成的稳压电路。

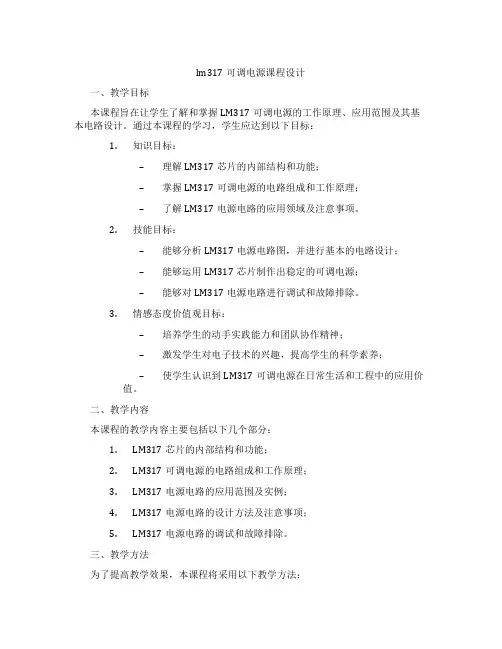

lm317可调电源课程设计一、教学目标本课程旨在让学生了解和掌握LM317可调电源的工作原理、应用范围及其基本电路设计。

通过本课程的学习，学生应达到以下目标：1.知识目标：–理解LM317芯片的内部结构和功能；–掌握LM317可调电源的电路组成和工作原理；–了解LM317电源电路的应用领域及注意事项。

2.技能目标：–能够分析LM317电源电路图，并进行基本的电路设计；–能够运用LM317芯片制作出稳定的可调电源；–能够对LM317电源电路进行调试和故障排除。

3.情感态度价值观目标：–培养学生的动手实践能力和团队协作精神；–激发学生对电子技术的兴趣，提高学生的科学素养；–使学生认识到LM317可调电源在日常生活和工程中的应用价值。

二、教学内容本课程的教学内容主要包括以下几个部分：1.LM317芯片的内部结构和功能；2.LM317可调电源的电路组成和工作原理；3.LM317电源电路的应用范围及实例；4.LM317电源电路的设计方法及注意事项；5.LM317电源电路的调试和故障排除。

三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：讲解LM317芯片的内部结构、电路原理及应用；2.案例分析法：分析实际案例，使学生更好地理解LM317电源电路的设计和应用；3.实验法：让学生动手搭建LM317电源电路，培养学生的实践能力；4.讨论法：学生进行课堂讨论，促进学生之间的交流与合作。

四、教学资源为了保证教学效果，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识；2.参考书：提供丰富的参考资料，帮助学生拓展知识面；3.多媒体资料：制作精美的PPT，生动展示LM317电源电路的工作原理和应用实例；4.实验设备：准备齐全的实验器材，确保学生能够顺利完成实验任务。

通过本课程的学习，我们希望学生能够掌握LM317可调电源的相关知识，提高实践操作能力，培养对电子技术的兴趣和热情。

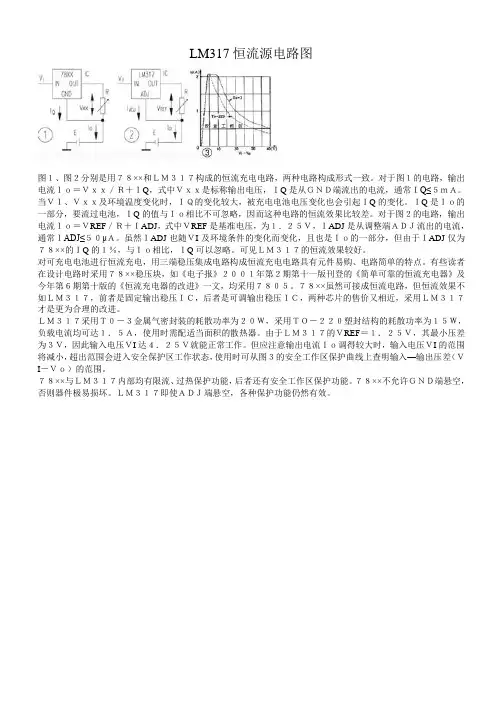

LM317恒流源电路图图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。

对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。

当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。

ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。

对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。

虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。

可见ＬＭ３１７的恒流效果较好。

对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。

有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改进》一文，均采用７８０５。

７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改进。

ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。

由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。

但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差（ＶI－Ｖｏ）的范围。

广东机电职业技术学院电子产品设计论文题目:数码显示三端集成稳压块LM317 专业: 电信************** 班级: ********* 学生姓名: ******** 指导教师: ******目录 (2)摘要 (3)1 概论 (3)1.1 LM317典型电路 (3)1.2 LM317封装 (3)1.3 LM317注意事项 (4)2总体设计 (4)2.1 系统硬件 (4)2.2 单片机主控制模块的设计 (4)3电路设计图 (5)3.1 系统流程图 (5)3.3 元器件引脚结构图 (6)3.4 可调稳压电源程序 (6)3.5 实物效果图 (8)4 调试 (8)4.1软件调试 (8)4.2硬件调试 (9)4.3硬件实验数据 (9)5 结论 (9)lm317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，此稳压器非常易于使用在应用中，为了电路的稳定工作，在一般情况下，还需要接二极管作为保护电路，防止电路中的电容放电时的高压把317烧坏。

本次设计就是通过用单片机为主控制，通过电路仿真而实现。

首先使用Proteus 软件进行绘制硬件电路图，用keil软件进行编程与调试，最终生成hex文件，传入单片机内部，从而实现仿真效果。

1 概论本次设计就是通过用单片机为主控制，通过电路仿真而实现。

首先使用Proteus软件进行绘制硬件电路图，用keil软件进行编程与调试，最终生成hex文件，传入单片机内部，从而实现仿真效果。

1.1 LM317典型电路LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如LM317HVH、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源，LM317典型电路如图1所示。

图1 三端集成稳压块LM3171.2 LM317封装LM317封装的引脚识别，如图2所示。

图2 LM317封装稳压电源的输出电压Vo＝1.25（1＋R2/R1），仅仅从公式本身看，R1、R2的电阻值可以随意设定。

基于LM317可调电源的制做电源，已成为现代社会必不可少的一份子，今天我在这里给大家讲解怎样做一个可调稳压电源。

1 直流稳压电源的实现原理本设计电路主要采用三端可调式集成稳压器LM317 ,构成负输出可调的稳压电源电路,并用数码管直观显示电压数值。

使用时,只需调节电源电压调节器,即可得到所需的电压,并在数码管上显示电压数值,使用方便,显示直观,适应范围较广。

本电源电路的原理框图如图1 所示,其主要由变压器、整流、滤波、稳压、辅助电源、采样电路、数码显示等部分所组成。

图1 电源电路原理框图2 电路工作原理分析2. 1 电源变压器由于电源变压器的副边电压有效值将决定后面电路的需要,所以在此应选择输出电压有效值为12V 的电源变压器。

2. 2 整流部分该设计采用单相桥式整流电路( 桥堆KBP307) 。

其由四只二极管组成,其构成原则就是保证在变压器副边电压u2 的整个周期内,负载上的电压和电流方向始终不变。

为达到这一目的,需要在u2 的正、负半周内正确引导流向负载的电流,使其方向不变,设变压器副边两端分别为a 和b ,则a 为“+ ”b 为“ —”时应有电流流出a 点,a 为“ —”b为“+ ”时应有电流流入a 点; 相反,a 为“ + ”b 为“ —”时应有电流流入b 点,因而a 和b 点均应接两只二极管,以引导电流,具体电路原理如图2 所示。

R La b图2 单相桥式整流电路如果桥式整流电路变压器副边中点接地,就应将两个负载电阻相连接且连接中点接地。

根据桥式整流电路的工作原理,当a 点为“+ ”b 点为“—”时,D1 、D3 导通,D2 、D4 截止,u01 = u2 ,u02 = - u2 ;而当b 点为“+ ”a 点为“—”时,D2 、D4 导通,D1 、D3 截止,u01 = - u2 , u02 = u2 ,这样两个负载上就分别获得正、负电压。

若设变压器副边电压u2 = U2 sinwt ,U2 为其有RL 、D3 流入b 点,因而负载电阻RL 上的电压等于变压器副边电压,即u0 = u2 ,D2 和D4 管承受的反向电压为- u2 。

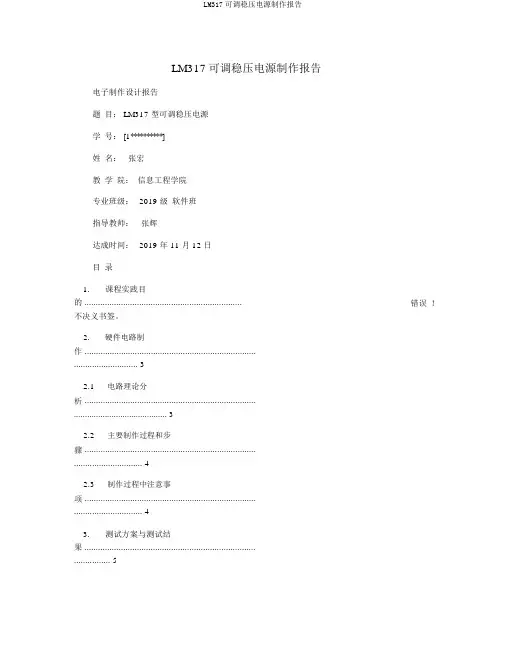

LM317可调稳压电源制作报告电子制作设计报告题目： LM317 型可调稳压电源学号： [1**********]姓名：张宏教学院：信息工程学院专业班级：2019 级软件班指导教师：张辉达成时间：2019 年 11 月 12 日目录1.课程实践目的 .....................................................................错误！不决义书签。

2.硬件电路制作........................................................................... . (3)2.1电路理论分析........................................................................... (3)2.2主要制作过程和步骤........................................................................... (4)2.3制作过程中注意事项........................................................................... (4)3.测试方案与测试结果 ........................................................................... (5)3.1测试仪器........................................................................... .. (5)3.2作品测试及性能数据........................................................................... (5)4.制作总结 ........................................................................... (5)1.课程实践目的该设计主要利用可调式稳压器 LM317实现直流稳压电源的正负输出可调性。

LM317可调稳压直流电源电路分析一、电路原理图LM317 可调直流稳压电源，采用FR-4 全能板和进口 ST电源集成芯片 LM317设计而成，不但拥有固定式三端稳压电路的最简单形式，又具备输出可调电压（ 1.25-12V ）的特点，还拥有调压范围宽、稳压性能好、噪声低、纹波控制比高、芯片内部拥有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图以下：二、电路工作原理直流稳压电源是一种将 220V 工频交流电变换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图以下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将 220V 的交流电压变换成整流滤波电路所需要的交流电压 Ui 。

变压器的变比由变压器的副边按比率确定，变压器副边与原边的功率比为 P2/P1=n，式中 n 是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其组成原则就是保证在变压器副边电压 u 的整个周期内，负载上的电压和电流方向向来不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特点，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常有也是最简单的滤波电路，在整流电路的输出端 ( 即负载电阻两端 ) 并联一个电容即组成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于圆滑。

若是将两个滤波电容相连接，且连接点接地，即可同时获取输出电压圆滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，经过调治与稳压管串通的限流电阻上的压降来达到牢固输出电压的目的。

LM317可调式三端稳压电源可以连续输出可调的直流电压。

LM317中文资料-引脚功能-应用电路LM317中文资料引脚功能应用电路2021-12-23 15:02:58 来源：互联网浏览次数：104 文字大小：【大】【中】【小】简介：LM317中文资料引脚功能应用电路LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产 ...关键字：LM317LM317中文资料引脚功能应用电路LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。

LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、平安区保护等多种保护电路。

通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过6 英寸〔约15 厘米〕。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。

比方把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。

当然还要防止输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB纹波抑制比。

输出短路保护。

过流、过热保护。

调整管平安工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路图2 LM317外形引脚图片典型的TO-3封装TO-220封装ISOWATT220封装D2PAK封装LM117LM117KLM217 LM217K LM217T LM217D2TLM317 LM317K LM317T LM317P LM317D2TLM317电气参数：符号参数测试条件LM117/LM217 LM317单位- - - -最小典型最大最小典型最大-△Vo 线路调整Vi-Vo=3 to40VTj=25℃-0.010.02 -0.010.04%/V-0.020.05 -0.020.07%/V△Vo 负载调节Vo ≤ 5V Io =10mA to IMAXTj=25℃- 515-525mV- 20202070mVVo ≥ 5VIo=10mA toIMAXTj=25℃-0.10.3-0.10.5%- -0.31 -0.3 1.5%IAD J 调整引脚电流-5010-5010mA△IA DJ 调整引脚电流Vi-Vo=2.5 to40V Io=10mAto IM---0.25 -0.25mAAXVRE F 参考电压〔在引脚3和引脚1 〕Vi-Vo=2.5 to40V Io =10mA toIMAX PD≤ PMAX-1.21.251.31.21.251.3V△Vo / Vo 输出电压温度稳定性- - - 1 - - 1 - %Io(mi n) 最小负载电流Vi-Vo=40V-3.553.510mAIo(ma x) 最大负载电流Vi-Vo≤ 15vPD<PMAX-1.52.2-1.52.2- AVi-Vo=40vPD<PMAX Tj=25℃-0.4- -0.4- AeN输出噪声电压B=10Hz to 10KHz Tj-0.003 - -0.003 - %=25℃SVR电源电压抑制Tj=25℃f=120HzCADJ=06665-80-dBCADJ=10uF80-6680 -dBLM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R 1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317 控制端, 输出端接脚间的电位差为1.25 V,所以O ut(输出〕的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。

LM317可调稳压直流电源电路分析与制作我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。

完成本作品的主要目的是为了掌握变压器降压、二极管整流、电容滤波、LM317稳压等工作原理初步掌握电路调试方法和电压检测方法。

一、LM317可调稳压直流电源电路功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

本产品主要性能参数如下：输出直流电压：1.25-12V DC；输出直流电流：5mA-300mA；芯片内部具有过热、过流、短路保护电路；使用环境温度：-10-+85℃。

我们用万用板设计的LM317可调稳压直流电源电路原理图如下图所示。

LM317可调稳压直流电源电路原理图220VAC市电经变压器T1降压，四个整流二极管D1-D4构成桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压，如下图所示。

直流稳压电源的原理框图和波形变换图LM317第1脚为调整端，调整端与输出端最低的基准电压为1.25V。

调节电位器RP1可改变输出电压。

输出电压的计算公式位：UO=1.25（1+RP1/R2）。

RP1调到0的时候,也就是1脚电压为0V 的时候，输出1.25V。

C1用于滤除由市电引入的干扰电压，C2为滤波电容，滤除整流后的纹波电压，使得电压更加平稳，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D5，D6是开关二极管，起到保护左右，R1和LED1为电源指示电路,接上220V市电后会亮。

二、LM317可调稳压直流电源电路安装与调试1、根据原理图，列出元器件清单序号名称代号规格数量1 电阻R1 10K 12 电阻R2 220 13 电位器RP1 5K塑柄 14 整流二极管D1-D4 IN4007 45 发光二极管LED1 3MM红色 16 开关二极管D5,D6 IN4148 27 瓷片电容C1 (0.1uf)104 18 电解电容C2 25V/2200UF 19 电解电容C3 25V/10UF 110 电解电容C4 25V/470UF 111 稳压LM317 U1 进口LM317 112 鳄鱼夹大号红黑一对 113 输入电源线带插头接220V 114 输出电源线J1,J2 红黑各30CM 115 变压器T1 220V/12V 116 万能板玻纤板9*15CM 117 拖焊专用铜导线0.5铜导线 118 拖焊专用焊锡凯纳0.8,芯内带松香 219 焊接专用图纸高清原理图A4 12、元件识别与检测本电路使用了电阻、电位器、电容、发光二极管、LM317稳压集成芯片、变压器等元器件构成。

一、直流稳压电源设计-LM317
LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。

LM317有三个引脚.一个输入、一个输出、一个电压调节。

输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)。

在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.
决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317 控制端, 输出端接脚间的电位差为1.25 V,所以Out(输出）的电压是:
接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。

结论:这个计算说明了一件事:适当调整R1, R2,可以达成高压稳压的目的.但请您注意: LM317的in, out接脚间的电位差不能超过35 V.
LM317应用电路图
注：输入至少要比输出高2V，否则不能调压。

输入电要最高不能超过40V吧。

输出电流最好不超过1A。

输入12V的话，输出最高就是10V左右。

由于它内部还是线性稳压，因此功耗比较大。

当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。

一般加散热片后功耗也不超过20W。

如果要得到6V输出电压，则R2/R1=3.8。

图解简易恒流充电器的制作本文介绍的是一只成本低廉、制作方便的恒流充电器。

它可以为除锂电池之外的各种镍氢或镍镉电池充电，采用直流输入方式以适应外场使用，适合遥控设备的发射、接收及点火器充电之用。

本充电器成本仅为几十元，但效果要好于一般的墙上型恒压充电器。

而且它的制作并不需要深厚的电子基础，如果您是一位富有DIY精神的航模入门者，暂时还不想购买动辄千元的全能型充电器，那么您不妨参考本文动手一试。

原理1.图示为本充电器的核心元件：LM317三端可调稳压芯片。

常见的TO220塑料封装形式可以提供1.5A的工作电流，当采用图示的电路连接方式时便成为了一个1A的恒流源，电流的大小不受负载（电池）变化的影响。

2.这是另外一个重要元件：RS-9700温度开关，用于使充电器充满自停。

我们知道，充电过程中充满电的电池温度会升高，所以如果将这个温控开关串联到电路中，当温度升高到一定时电路便会自动切断。

本充电器选用的是40度关断的型号。

建议最高不要超过50度，否则会损伤电池。

所需元件及工具3.图中就是制作本充电器所需的全部元件，见下表：4.好的工具是工作能够顺利进行的保证，制作本充电器要准备一支得心应手的烙铁以及图中的各种相关工具。

外壳的加工5.首先在仪器盒上把所有要开的孔画好，包括安装电流表，选择开关，指示灯，输出端口的孔位等，风扇散热设计了好多大小不一的孔，用打印机在不干胶贴纸上打好再直接贴到盒子上就方便多了。

6.接下来使用电钻开孔，要注意安全。

这一步直接影响到将来充电器的美观，需要找准位置，耐心仔细的进行。

7.电流表和输出端子的安装孔使用锯子和锉刀切割，盒子加工完毕后将毛刺除干净，用洗洁精清洗掉残留的划线。

安装面板8.安装开关，指示灯和散热风扇。

风扇采用螺栓固定，以便于日后拆卸维护。

9.装好了的上部面板，螺丝要锁牢固，不能松动。

的是5V电源，所以要按图示串入一个750欧限流电阻。

使用热缩管套好。

接好。

注意导线要绞起来布好后用扎带固定。

LM317中文资料|引脚图|应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压.此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸(约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比.LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压,只要输入输出压差不超过LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1。

2V.保证1.5A 输出电流.典型线性调整率0。

01％。

典型负载调整率0。

1％。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM317 1.25V 至37V 连续可调。

LM317工作原理：输入最大电压为30多伏，输出电压1。

5---—32V...电流1。

5A..。

不过在用的时候要注意功耗问题。

..注意散热问题。

LM317有三个引脚。

一个输入一个输出一个电压调节.输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻（200左右)在输出引脚,另一个接可调电阻（几K）接于地.输入和输出引脚对地要接滤波电容。

LM317内部原理图：LM317应用电路图：1。

标准应用电路图2.带可调限流和输出电压的标准应用电路图3. 5。

0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。

摘要：设计并制作了一款适合物理和电子实验室使用的直流稳压电源。

该电源利用三端稳压器件LM317、LM337实现3~37V输出可调的正负直流电压，输出电流可达1.5A；使用LM7805、LM7905、ASM1117实现+5V、-5V、+3.3V的直流稳压输出。

整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成，采用Altium Designer软件设计了电路PCB，用热转印技术和化学腐蚀方法进行了PCB板制作，其体积小，稳定性好且性价比较高。

实测数据和实验结果表明该电源可调性灵活、精度高、正负电源对称性好，具有极高的实用性及经济性。

该电源除了可用于物理、电子实验室外，还可给各类电子设计提供稳定、可靠和廉价的电源，具有广泛的实用价值。

关键词：稳压电源；正负可调；PCB设计；Altium Designer；热转印；化学腐蚀Abstract: DC power supply is designed and fabricated in order to adapt to the use in a physical and electronic laboratory. The power supply device makes use of a three terminal regulator LM317, LM337 to achieve positive and negative output adjustable DC power supply between 3V and 40V, and puts to use LM7805, LM7905, ASM1117 to achieve DC power supply of +5 V, -5V, +3.3V, whose output current can come up to 1.5A. The whole power supply is mainly made of the power transformer, rectifier, filter circuit and voltage regulator circuit, designed by adopting Altium Designer software of the circuit PCB. PCB boards are fabricated in the power supply by using the methods of thermal transfer technology and chemical corrosion methods because of owing to small sizes, good stability and higher cost-effective. Measured data and experimental results show that the power adjustable is flexible and has high precision and good symmetry of positive and negative power, which is highly practical and economical. The power supply can be used not only in physical and electronic laboratories, but also to provide stable, reliable and affordable power supply for all types of electronic design, with a wide range of practical value.Keywords: Power supply; Positive and negative adjustable; PCB design; Altium Designer; Heat transfer; Chemical corrosion0 引言在电子线路的相关应用中，电源是其必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。
