PT2312B恒压恒流原边反馈转换器概述PT2312B 是一款高性能的AC/DC 功率转换器，可应用于充电器和适配器。
芯片采用原边反馈和控制，无需光耦和TL431即可实现较高的恒压恒流精度。
PT2312B 在恒流工作中采用PFM 控制，在恒压工作中采用PFM/PWM 复合控制。
此外，PT2312B 集成了准谐振开关控制以及输出线缆补偿功能，从而有利于减小开关损耗并简化系统EMI 设计，优化输出特性。
PT2312B 提供软启动，EMI 抖频技术以及多种保护功能，诸如自动重启，逐周期电流限制，VCC 过压欠压保护，采样电阻开路短路保护，过温保护等。
PT2312B 采用SOP-7封装。
特点● 原边采样和反馈，无需光耦和TL431 ● 在常规输入条件下，5%的恒流恒压精度 ● 准谐振开关控制 ● 抖频技术● 可编程的输出线缆补偿 ● 自适应峰值电流调节 ● 前沿消隐功能（LEB ） ● 逐周期限流功能● VCC 过压欠压保护（UVLO ，OVP ） ● 采样电阻开路、短路保护 ●过温保护（OTP ）● 应用● 适配器，充电器等 ● LED 灯 ●辅助供电订购信息典型应用电路T1图1，PT2312B 的典型应用线路PT2312B恒压恒流原边反馈转换器封装及引脚排列7651234FBCRC VCC CSGNDDRAIN SOP-7DRAINPT2312B图2，PT2312B 的封装引脚图（正面）引脚说明极限参数 (注1)注1: 最大极限值是指超出该工作范围，芯片有可能损坏。
推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。
对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性简化模块图CRCGNDCS图3，PT2312B的简化模块图电气参数(无特别说明T A=25˚C, VCC=20.5V)功能描述PT2312B 是一款高性能的AC/DC 功率转换器，可应用于充电器和适配器。

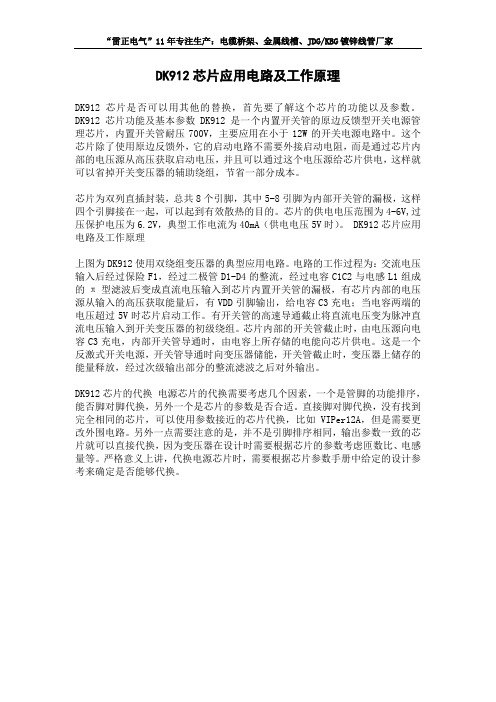

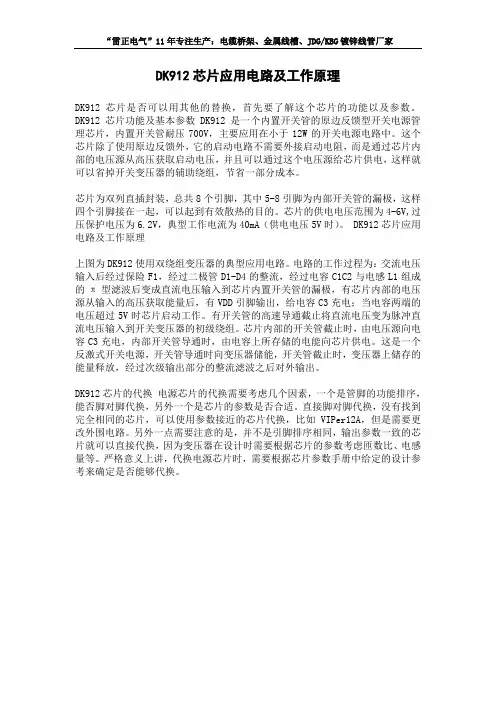

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家DK912芯片应用电路及工作原理DK912芯片是否可以用其他的替换，首先要了解这个芯片的功能以及参数。
DK912芯片功能及基本参数 DK912是一个内置开关管的原边反馈型开关电源管理芯片，内置开关管耐压700V，主要应用在小于12W的开关电源电路中。
这个芯片除了使用原边反馈外，它的启动电路不需要外接启动电阻，而是通过芯片内部的电压源从高压获取启动电压，并且可以通过这个电压源给芯片供电，这样就可以省掉开关变压器的辅助绕组，节省一部分成本。
芯片为双列直插封装，总共8个引脚，其中5-8引脚为内部开关管的漏极，这样四个引脚接在一起，可以起到有效散热的目的。
芯片的供电电压范围为4-6V,过压保护电压为6.2V，典型工作电流为40mA（供电电压5V时）。
DK912芯片应用电路及工作原理上图为DK912使用双绕组变压器的典型应用电路。
电路的工作过程为：交流电压输入后经过保险F1，经过二极管D1-D4的整流，经过电容C1C2与电感L1组成的π型滤波后变成直流电压输入到芯片内置开关管的漏极，有芯片内部的电压源从输入的高压获取能量后，有VDD引脚输出，给电容C3充电；当电容两端的电压超过5V时芯片启动工作。
有开关管的高速导通截止将直流电压变为脉冲直流电压输入到开关变压器的初级绕组。
芯片内部的开关管截止时，由电压源向电容C3充电，内部开关管导通时，由电容上所存储的电能向芯片供电。
这是一个反激式开关电源，开关管导通时向变压器储能，开关管截止时，变压器上储存的能量释放，经过次级输出部分的整流滤波之后对外输出。
DK912芯片的代换电源芯片的代换需要考虑几个因素，一个是管脚的功能排序，能否脚对脚代换，另外一个是芯片的参数是否合适。
直接脚对脚代换，没有找到完全相同的芯片，可以使用参数接近的芯片代换，比如VIPer12A，但是需要更改外围电路。
另外一点需要注意的是，并不是引脚排序相同，输出参数一致的芯片就可以直接代换，因为变压器在设计时需要根据芯片的参数考虑匝数比、电感量等。
原边控制高精度恒压/恒流PWM驱动器概述CL2107OH是一款性能优异的原边反馈控制器，内部集成了650V的高压功率管，它集成了多种保护功能。
CL2107OH最大限度地减少了系统元件数目并采用SOP7封装，这些使得CL2107OH较好地应用于低成本的设计中。
CL2107OH优化了FB采样机制，可以适用于自动绕线机绕制的变压器。
CL2107OH可用于设计60kHz工作频率的电源系统。
特性◆±3%恒压精度，±3%恒流精度◆原边反馈省去TL431和光耦以降低成本◆适应于自动绕线机绕制变压器◆系统可设计工作频率高达60kHz◆低启动电流：5μA（典型值）◆低工作电流：2mA（典型值）◆可调输出恒定电压、恒定电流及功率◆峰值电流模控制◆补偿变压器电感容差◆补偿电缆压降◆内置频率抖动技术改善EMI◆内置软启动功能◆内置前沿消隐电路（LEB）◆逐周期电流限制◆欠压锁定（UVLO）◆VDD OVP保护功能◆VDD电压钳位功能◆内置650V高压MOSFET功率管应用范围◆手机/无绳电话充电器◆数码相机充电器◆小功率电源适配器◆电脑/电视辅助电源◆替代线性电源CL2107OH采用SOP7封装典型应用ACN AN P N SV OC0GND DRAIN DRAINVDD COMP CSFB1234567CL2107OHRINPUTDC OUTPUT原边控制高精度恒压/恒流PWM 驱动器典型CC/CV 曲线IccIoVo±3%±3%图1打标说明及管脚分布SOP7134567GND DRAIN DRAIN VDDCOMPCSFB CL2107OH YWXXXXX2管脚图 丝印字符 丝印字符说明左示意图CL2107OH芯片型号 Y 年号 W 周号 XXXXX生产批号管脚描述管脚号 管脚名 描述1 VDD 电源。
2 COMP 环路补偿提高恒压稳定性。
3 FB 辅助绕组进行电压反馈端。
连接电阻分压器和辅助绕组反映输出电压。

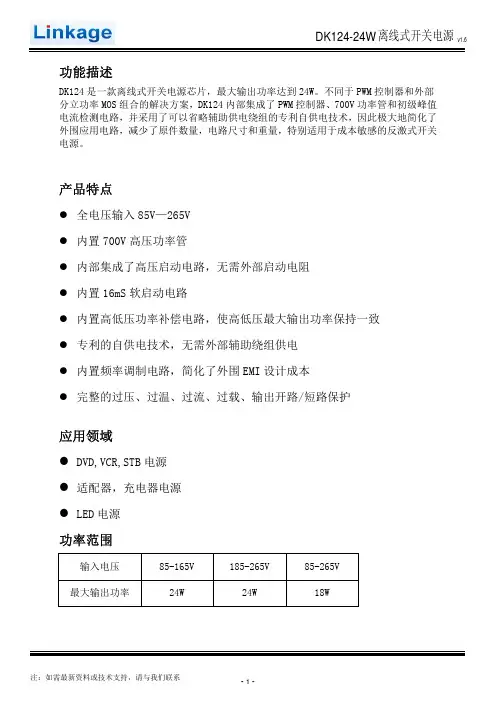

功能描述DK125是次级反馈，反激式AC-DC 离线式开关电源控制芯片。
芯片采用高集成度的CMOS 电路设计，具有输出短路、次级开路、过温、过压等保护功能。
芯片内置高压功率管和自供电线路，具有外围元件极少，变压器设计简单（变压器不需要供电绕组）等特点。
产品特点l 全电压输入90V —264V 。
l 内置700V 功率管。
l 芯片内集成了高压恒流启动电路，无需外部启动电阻。
l 专利的自供电技术，无需外部绕组供电。
l 待机功耗小于0.3W 。
l 65KHz PWM 开关频率。
l 内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（<0.3W ）同时，降低了输出电压的纹波。
l 内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定。
l 频率抖动降低EMI 滤波成本。
l 过温、过流、过压以及输出短路，次级开路保护。
l4KV 防静电ESD 测试。
应用领域24W 以下AC-DC 应用包括：电源适配器、LED 电源、电磁炉、空调、DVD 、机顶盒等家电产品。
深圳东科半导体有限公司封装与引脚定义（DIP8）内部框图引脚符号功能描述1GND 接地引脚2GND 接地引脚3FB反馈控制端引脚，接1nF ～10nF4VCC 供电引脚，外部对地接47uF ～100uF 的电容5,6,7,8OC输出引脚，连接芯片内高压功率管，外部与开关变压器相连深圳东科半导体有限公司极限参数供电电压VDD ………………………………………………………-0.3V--8V 供电电流VDD ………………………………………………………100mA引脚电压………………………………………………………-0.3V--VDD+0.3V 功率管耐压………………………………………………………-0.3V--700V 峰值电流………………………………………………………1300mA总耗散功率………………………………………………………1000mW工作温度………………………………………………………-25°C--+125°C 储存温度………………………………………………………-55°C--+150°C 焊接温度………………………………………………………+280°C/5S电气参数项目测试条件最小典型最大单位VCC 工作电压AC 输入85V-----265V 4.54.7 4.9V VCC 启动电压AC 输入85V-----265V 4.7V VCC 重启电压AC 输入85V-----265V 3.30 3.60 3.90V VCC 保护电压AC 输入85V-----265V 6.25 6.55 6.85V VCC 工作电流VCC=5V ，FB=1.5V 50mA 高压启动电流AC 输入85V-----265V0.30.6 1.2mA 启动时间AC 输入85V ------500mS 功率管耐压Ioc=1mA 700------V 功率管保护电压测量OC 电压540600660V 最大峰值电流VCC=5V ，FB=1.5V---2.8V 110012001300mA PWM 输出频率VCC=5V ，FB=1.5V---2.5V 616569KHz VCC=5V ，FB=2.5v-2.8v202224KHz 调制步进频率VCC=5V ，FB=1.5v-2.5v0.5KHz 短路保护阀值测量FB 电压 1.15 1.33 1.50V 变频阀值电压测量FB 电压 2.3 2.5 2.7V 突发模式阀值测量FB 电压2.6 2.83.0V温度保护结温120130140℃深圳东科半导体有限公司前沿消隐时间VCC=5V ，FB=1.5v-2.5v 250ns最小开通时间VCC=5V ，FB=2.6v 500ns 占空比VCC=5V ，FB=1.5v-2.5v 5---70%待机功耗AC 输入265V,空载270mW功能描述上电启动上电启动时，芯片通过内部连接OC 和VCC 引脚的高压电流源，对外部的VCC 储能电容充电，当VCC 电压升高到4.7V 的时候，关闭高压电流源,启动过程结束，控制逻辑开始输出PWM 脉冲。
