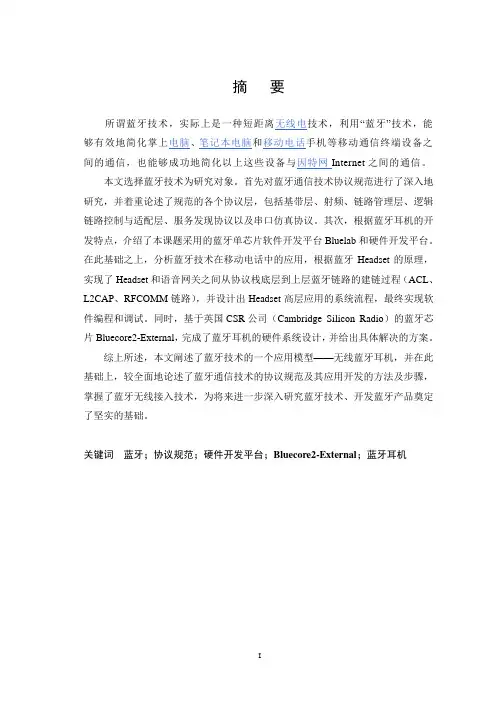

摘要所谓蓝牙技术，实际上是一种短距离无线电技术，利用“蓝牙”技术，能够有效地简化掌上电脑、笔记本电脑和移动电话手机等移动通信终端设备之间的通信，也能够成功地简化以上这些设备与因特网Internet之间的通信。
本文选择蓝牙技术为研究对象。
首先对蓝牙通信技术协议规范进行了深入地研究，并着重论述了规范的各个协议层，包括基带层、射频、链路管理层、逻辑链路控制与适配层、服务发现协议以及串口仿真协议。
其次，根据蓝牙耳机的开发特点，介绍了本课题采用的蓝牙单芯片软件开发平台Bluelab和硬件开发平台。
在此基础之上，分析蓝牙技术在移动电话中的应用，根据蓝牙Headset的原理，实现了Headset和语音网关之间从协议栈底层到上层蓝牙链路的建链过程（ACL、L2CAP、RFCOMM链路），并设计出Headset高层应用的系统流程，最终实现软件编程和调试。
同时，基于英国CSR公司（Cambridge Silicon Radio）的蓝牙芯片Bluecore2-External，完成了蓝牙耳机的硬件系统设计，并给出具体解决的方案。
综上所述，本文阐述了蓝牙技术的一个应用模型——无线蓝牙耳机，并在此基础上，较全面地论述了蓝牙通信技术的协议规范及其应用开发的方法及步骤，掌握了蓝牙无线接入技术，为将来进一步深入研究蓝牙技术、开发蓝牙产品奠定了坚实的基础。
关键词蓝牙；协议规范；硬件开发平台；Bluecore2-External；蓝牙耳机IAbstractThe so-called Bluetooth technology, is actually a short-range radio technology, the use of "Bluetooth" technology, which can effectively simplify the palm-sized PCs, notebook computers and mobile phones and other mobile phones for communication between terminal equipment, but also to simplify the success of the above equipment and Internet communications between the Internet.The thesis stressed on Bluetooth technology for the research object. First of all, I deeply researched the protocol specification of Bluetooth technology, including RF, BB, LMP, L2CAP, and RFCOMM. Then, according to the characteristic of Bluetooth Headset, I presented embedded Bluetooth software development platform (Bluelab) and hardware development platform. Based on the application of Bluetooth technology in the mobile telephone, I analyzed the principle of Bluetooth Headset, including the establishment of link from bottom stack up to higher layers (ACL, L2CAP, RFCOMM ) and application movement, and worked out the process of system and application software realization. In addition, I designed hardware model of Bluetooth Wireless Headset and solution using CSR’s Bluecore2-External module and a tool set of Bluelab.In conclusion, the thesis discusses Bluetooth Specification and Bluetooth development on the basis of Bluetooth Headset, makes us learn the core technology of Bluetooth, and sets up a firmly base for future complicated research and development in Bluetooth.Keywords Bluetooth；Protocol Specification；Hardware development platform ；Bluecore2-External；Bluetooth headsetI目录摘要 (I)Abstract (II)第1章绪论 (3)1.1 蓝牙技术的发展现状和趋势 (3)1.1.1 各种电话系统 (3)1.1.2 无线电缆 (4)1.1.3 无线公文包 (4)1.1.4 各类数字电子设备 (4)1.1.5 电子商务 (4)1.1.6 将来的应用 (5)1.2 蓝牙技术与其他相关技术的比较分析 (5)1.3本文主要研究工作 (7)第2章蓝牙协议规范的介绍 (7)2.1蓝牙的协议体系结构 (8)2.2 基带层规范 (10)2.2.1 物理信道与物理链路 (10)2.2.2 分组组成 (11)2.2.3 分组类型 (11)2.2.4 蓝牙的纠错技术 (13)2.3 链路管理器协议（LMP） (14)2.3.1 通用规则 (14)2.3.2 设备功能 (15)2.3.3 链路控制器管理 (15)2.4 逻辑链路控制和适配协议（L2CAP） (17)2.5 服务发现协议（SDP） (19)2.5.1 客户机与服务器的交互方式 (19)2.5.2 服务记录信息交换 (19)2.5.3 服务属性 (20)2.5.4 服务搜索 (20)2.5.5 通用独特标识符 (21)2.5.6 服务搜索样本（SDP Pattern） (21)2.5.7 服务浏览 (21)2.6 电缆替代协议RFCOMM (22)第3章蓝牙系统的硬件设计 (24)3.1 Bluecore02-external芯片介绍 (24)3.2 开发平台的硬件资源 (25)3.2.1 硬件开发平台的介绍 (25)3.2.2 硬件开发平台的整体架构 (26)3.2.3 硬件开发平台的接口 (27)3.2.4 语音芯片MC145483的功能与结构 (29)3.3 Flash存储器 (30)3.4 完整的电路设计 (30)第4章单芯片蓝牙耳机Headset的软件设计与开发 (31)4.1 蓝牙耳机的软件流程设计 (33)4.1.1 蓝牙耳机应用层状态机的流程设计 (33)4.1.2 Headset链接建立程序流程设计 (34)4.2 蓝牙耳机软件程序实现 (37)4.2.1 通信链路建立过程的程序设计 (37)4.2.2 应用层向连接管理器发送消息的代码： (38)4.2.3 链路建立过程发送/接收的消息及实现过程 (38)4.2.4 SDP服务记录的实现设计 (40)4.3 蓝牙耳机按键的软硬件实现 (42)结论 (43)致谢 (44)参考文献 (45)附录1 (46)附录2 (53)-----WORD格式--可编辑--专业资料-----第1章绪论1.1 蓝牙技术的发展现状和趋势自从1998年提出蓝牙技术以来，蓝牙技术的发展异常迅速。
蓝牙耳机工作原理蓝牙耳机是一种无线音频设备，广泛应用于手机、电脑等电子设备中，为用户提供方便的无线音频体验。
那么，蓝牙耳机是如何工作的呢？本文将介绍蓝牙耳机的工作原理，让我们一起来了解吧。
一、蓝牙技术简介蓝牙技术是一种近场无线通信技术，主要用于设备之间的短距离数据传输和音频传输。
蓝牙耳机正是基于蓝牙技术实现无线音频传输的。
二、蓝牙耳机的组成部分蓝牙耳机由多个组成部分构成，包括电池、耳机单元、控制单元和连接接口等。
每个组成部分都有着不同的功能，共同实现蓝牙耳机的工作。
1. 电池蓝牙耳机一般采用可充电电池作为电源，用于供电给耳机的各个部件。
电池的容量和耗电量直接决定了蓝牙耳机的使用时间。
2. 耳机单元耳机单元是蓝牙耳机最核心的部分，用于产生声音并传输到用户的耳朵。
耳机单元一般由扬声器和听筒组成，通过对电流的控制来产生不同频率的声音。
3. 控制单元控制单元是蓝牙耳机的主要处理器，负责控制整个蓝牙耳机的工作流程。
它可以接收来自手机或其他设备的指令，并进行相应的操作，例如音量调节、音乐切换等。
4. 连接接口连接接口是蓝牙耳机与其他设备进行数据传输和通信的桥梁。
一般来说，蓝牙耳机采用蓝牙无线连接来与手机等设备进行配对，并通过蓝牙信号进行音频传输。
三、蓝牙耳机的工作原理蓝牙耳机的工作原理可以简单分为三个步骤：蓝牙连接、音频传输和声音输出。
1. 蓝牙连接首先，用户需要将蓝牙耳机与手机或其他设备进行蓝牙配对。
一旦配对成功，手机与蓝牙耳机之间建立起了蓝牙连接。
在连接过程中，手机会将音频数据发送给蓝牙耳机，同时接收来自蓝牙耳机的指令。
2. 音频传输一旦蓝牙连接建立起来，手机会将音频数据通过蓝牙信号发送给蓝牙耳机。
蓝牙耳机接收到音频数据后，将其解码并传输给耳机单元。
耳机单元根据接收到的音频数据产生相应的声音信号。
3. 声音输出最后，声音信号被传输到蓝牙耳机的扬声器中，通过振膜的振动将声音输出到用户的耳朵中。
用户可以通过耳机上的按钮或手机上的控制界面对声音进行调节，包括音量大小、歌曲切换等。

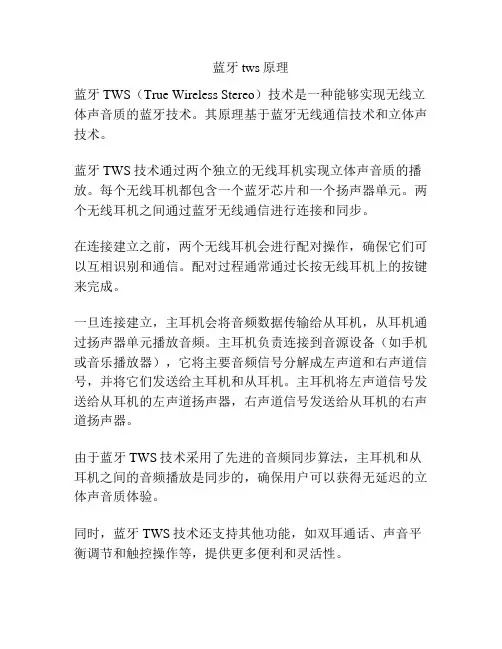

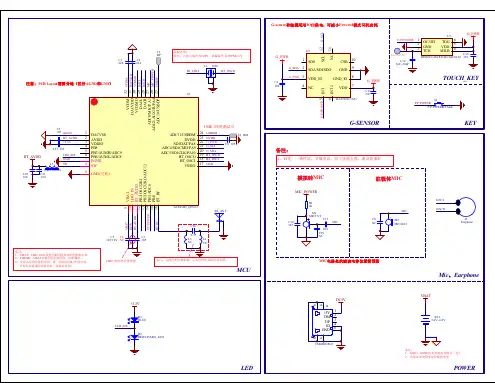

蓝牙tws原理
蓝牙TWS（True Wireless Stereo）技术是一种能够实现无线立体声音质的蓝牙技术。
其原理基于蓝牙无线通信技术和立体声技术。
蓝牙TWS技术通过两个独立的无线耳机实现立体声音质的播放。
每个无线耳机都包含一个蓝牙芯片和一个扬声器单元。
两个无线耳机之间通过蓝牙无线通信进行连接和同步。
在连接建立之前，两个无线耳机会进行配对操作，确保它们可以互相识别和通信。
配对过程通常通过长按无线耳机上的按键来完成。
一旦连接建立，主耳机会将音频数据传输给从耳机，从耳机通过扬声器单元播放音频。
主耳机负责连接到音源设备（如手机或音乐播放器），它将主要音频信号分解成左声道和右声道信号，并将它们发送给主耳机和从耳机。
主耳机将左声道信号发送给从耳机的左声道扬声器，右声道信号发送给从耳机的右声道扬声器。
由于蓝牙TWS技术采用了先进的音频同步算法，主耳机和从耳机之间的音频播放是同步的，确保用户可以获得无延迟的立体声音质体验。
同时，蓝牙TWS技术还支持其他功能，如双耳通话、声音平衡调节和触控操作等，提供更多便利和灵活性。
总结起来，蓝牙TWS技术通过蓝牙无线通信和音频同步算法，实现了无线立体声音质的播放，让用户可以自由、便捷地享受高品质的音乐和声音体验。

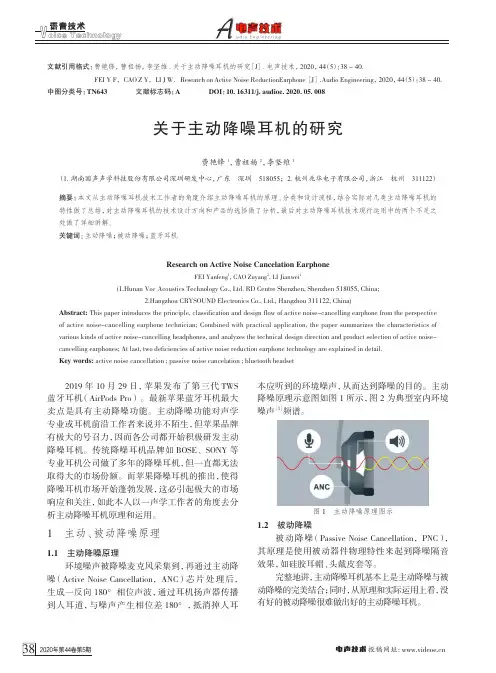

语音技术oice TechnologyV文献引用格式：费艳锋，曹祖杨，李坚维.关于主动降噪耳机的研究［J］.电声技术，2020，44（5）：38 - 40.FEI Y F，CAO Z Y，LI J W．Research on Active Noise ReductionEarphone［J］.Audio Engineering，2020，44（5）：38 - 40.中图分类号：TN643 文献标志码：A DOI：10. 16311/j. audioe. 2020. 05. 008关于主动降噪耳机的研究费艳锋1，曹祖杨2，李坚维1（1.湖南国声声学科技股份有限公司深圳研发中心，广东深圳518055；2.杭州兆华电子有限公司，浙江杭州311122）摘要：本文从主动降噪耳机技术工作者的角度介绍主动降噪耳机的原理、分类和设计流程，结合实际对几类主动降噪耳机的特性做了总结，对主动降噪耳机的技术设计方向和产品的选择做了分析，最后对主动降噪耳机技术现行运用中的两个不足之处做了详细讲解。
关键词：主动降噪；被动降噪；蓝牙耳机Research on Active Noise Cancelation EarphoneFEI Yanfeng1, CAO Zuyang2, LI Jianwei1(1.Hunan Voc Acoustics Technology Co., Ltd. RD Centre Shenzhen, Shenzhen 518055, China;2.Hangzhou CRYSOUND Electronics Co., Ltd., Hangzhou 311122, China)Abstract: This paper introduces the principle, classification and design flow of active noise-cancelling earphone from the perspective of active noise-cancelling earphone technician; Combined with practical application, the paper summarizes the characteristics of various kinds of active noise-cancelling headphones, and analyzes the technical design direction and product selection of active noise-cancelling earphones; At last, two deficiencies of active noise reduction earphone technology are explained in detail.Key words: active noise cancellation ; passive noise cancelation ; bluetooth headset2019年10月29日，苹果发布了第三代TWS 蓝牙耳机（AirPods Pro）。

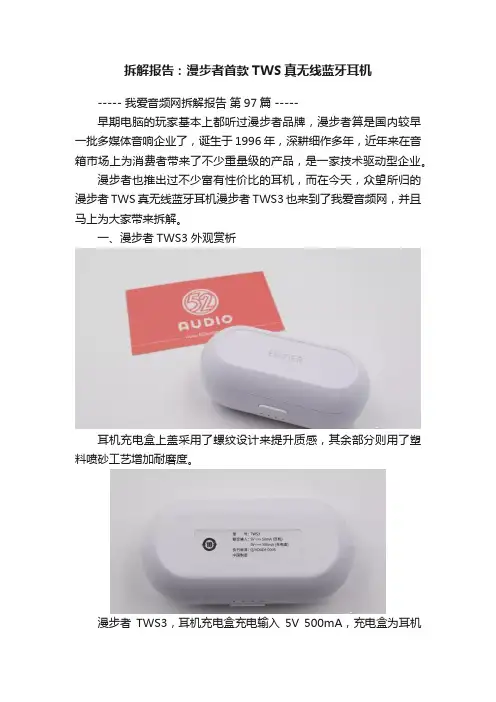

拆解报告：漫步者首款TWS真无线蓝牙耳机----- 我爱音频网拆解报告第97篇 -----早期电脑的玩家基本上都听过漫步者品牌，漫步者算是国内较早一批多媒体音响企业了，诞生于1996年，深耕细作多年，近年来在音箱市场上为消费者带来了不少重量级的产品，是一家技术驱动型企业。
漫步者也推出过不少富有性价比的耳机，而在今天，众望所归的漫步者TWS真无线蓝牙耳机漫步者TWS3也来到了我爱音频网，并且马上为大家带来拆解。
一、漫步者TWS3 外观赏析耳机充电盒上盖采用了螺纹设计来提升质感，其余部分则用了塑料喷砂工艺增加耐磨度。
漫步者TWS3，耳机充电盒充电输入5V 500mA，充电盒为耳机充电时输出5V 50mA。
充电接口采用了Micro USB，使用量最大的线缆。
按压正面开关，会打开上盖，同时显示充电盒的剩余电量，共有四个蓝色LED灯。
当耳机正在充电时，充电盒上的指示灯就会一直亮起。
充电盒内带有磁吸功能，耳机靠近就会顺着吸进去。
耳机背盖的处理工艺和充电盒一致，采用了纹理加塑料喷砂，外部有一层银色金属圈，来区分银圈内的按键区域。
耳机一侧的麦克风孔。
耳机内侧有泄压孔，可以改善低音。
充电触点为2pin。
耳机导管上有滤网保护。
我爱音频网使用ChargerLAB POWER-Z KT001进行充电测试。
二、漫步者TWS3拆解拆开耳机充电盒上盖。
耳机舱位这边有磁铁辅助固定。
Micro USB充电小板，有一个用于感应盖子开闭状态的开关。
耳机充电盒主板。
充电盒拆解全家福。
电量指示灯LED导光条。
主板特写，导线连接着Micro USB充电小板和电池。
电池由Super Polypower生产，型号SP552540，容量550mAh。
型号SP552540，容量550mAh。
电池上有保护电路。
Micro USB充电小板特写。
Micro USB插座焊接的一面。
充电盒主板背面特写。
LED电量指示灯，拥有遮光棉挡光。
给耳机充电的顶针。
圣邦威 SGM4062 过压过流保护芯片。

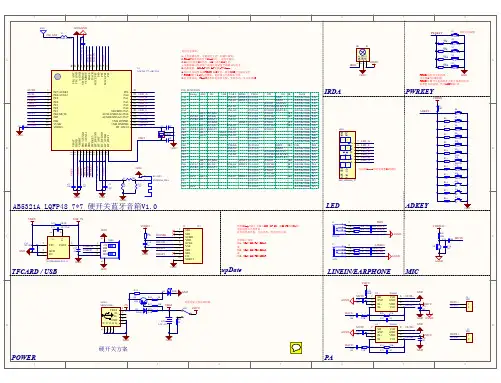

音频蓝牙模块设计参考一．介绍音频蓝牙BM85SPK01 是通用音频3.0EDR蓝牙模块，支持IOS 和android 系统，与IOS连接不需要苹果CP认证。
使用通用蓝牙耳机协议传输音频。
模块支持一路声音输入和一路声音输出（10脚输入，7脚输出）内置单声道编解码器最大+4dbm class 2 天线输出模块自带PCB 蓝牙天线蓝牙传输距离大于5M蓝牙模块支持HSP, HFP, A2DP 协议MCU通过HCI_RXD, HCI_TXD进行串口通讯，实时设置模块设置二．音频蓝牙连接示意图U8：蓝牙模块P20（2脚）：蓝牙模块程序烧写端口SPKL+（7脚）：蓝牙模块模拟声音输出MIC_P1（10脚）：蓝牙模块声音输入+MIC_N1（11脚）：蓝牙模块声音输入-，此处通过电容接地12,13,14脚：悬空未用RST_N（15脚）：蓝牙模块复位脚，低电平复位ADAP_IN（18脚）：5V电源输入端，此处悬空BAT_IN（19脚）：电池输入引脚，3.2-4.2VSYS_PW（20脚）：蓝牙模块系统电源输出BK_OUT（21脚）：蓝牙芯片烧写端口MFB （23脚）：蓝牙模块开启控制端口LED1（24脚）：蓝牙模块状态指示LED输出LED2（25脚）：蓝牙模块状态指示LED输出HCI_TXD（29脚）：蓝牙模块串口发射HCI_RXD（30脚）：蓝牙模块串口接收三．设计问题点及注意事项蓝牙模块有2个供电端口ADAP_IN_IC可以连接5V供电，BAT_IN可以支持3.3-4.2V 锂电池供电。
SYS_PW为蓝牙模块内部电源输出，需接10μF滤波电容电源的设计需考虑到蓝牙模块产生纹波对整机工作的影响，由于蓝牙模块工作时会产生脉冲电流，需对电源供电进行隔离，并外加220μF-470μF电解电容进行退偶滤波。
天线的外围布线及净空区需按照规定进行布线；蓝牙模块自带PCB天线，PCB设计时需要在与蓝牙天线相对应的位置安排净空区。
