用Keil C软件自带的逻辑分析仪仿真HT1621驱动的段码型LCD 一：大体按图示3步进行，首先对项目进行编译OK，其次对软件仿真设置，最后调试输出。
二：在debug项下勾选“Use Simulator”
三：进入Debug，进入调试界面
（P2_0, P2_1, P2_2是我这块板上对应的HT1621与MCU连接的3个硬件引脚，分别对应CS/,WR/,Data。
）
点击”Logic Analyzer”的Setup，进入设置界面，因P2_0, P2_1, P2_2均以位输出，所以在”Display Type”中要设置成”Bit”，并设置不同的颜色，对示区分波形。
点击全速运行后，调节逻辑分析仪的缩放，输出合适的波形。
说明：
对应HT1621、HT1621B、HT1620等手册，对波形进行解析（已解析）
101（兰色字）是3位命令码，表示写模式
000101（红色字）是6位地址码，RAM的地址是0X05
0011（黑色字）是4位数据码，RAM的数据是0X03
也就是说，此波形的含义是在对应LCD的SEG5与COM1、COM0相交的字段点亮了。
可以过LCD实物验证。
最后说明：
本人对比硬件逻辑分析仪，波形相似度相当高。
用Keil C软件自带的逻辑分析仪仿真对于编程调试还是相当有用的，如PWM、UART等。
对于更复杂的处理也是无能为力的，比如触发方式、采样率、采样深度的设置，测量解析波形数据，如各种协议等，还得依赖硬件的逻辑分析仪。
基于单片机的HT1621液晶显示系统设计方法HT1621 液晶显示控制器是多功能全自动智能开关的显示部件，能实时、准确、在线监控供电线路的运行情况。
一旦线路出现漏电、过载、短路、过压、欠压和缺相时，智能安全用电开关能立刻启动保护程序，并显示在HT1621 液晶显示控制器上。
在智能化楼宇、中高档家庭住宅、电力系统、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。
基于单片机的HT1621 液晶显示控制器应用广泛。
本文详细讨论段式液晶模块HT1621D 与单片机STC89C52 的一种硬件接口电路和软件编程方法。
1 HT1621 液晶模块与STC89CS2 单片机HT1621 是128 点内存映像和多功能的LCD 驱动器，HT1621 的软件配置特性使它适用于多种LCD 应用场合，包括LCD 模块和显示子系统。
静态显示内存RAM 以32×4位的格式储存所显示的数据。
RAM 的数据直接映像到LCD 驱动器，可以用READ,WRITE 和READ-MODIFY-WRITE 命令访问。
HT1 621D 引脚图如图1 所示。
各引脚功能如下：◆片选输入，接一上拉电阻。
当为高电平，读写HT1621 的数据和命令无效，串行接口电路复位；当为低电平和作为输入时，读写HT1621 的数据和命今有效。
◆READ 脉冲输入，接一上拉电阻。
在信号的下降沿，HT1621 内存的数据被读到DATA 线上，主控制器可以在下一个上升沿时锁存这些数据。
◆WRITE 脉冲输入，接一上拉电阻。
在信号的上升沿，DATA 线上的数据写到HT1621.。

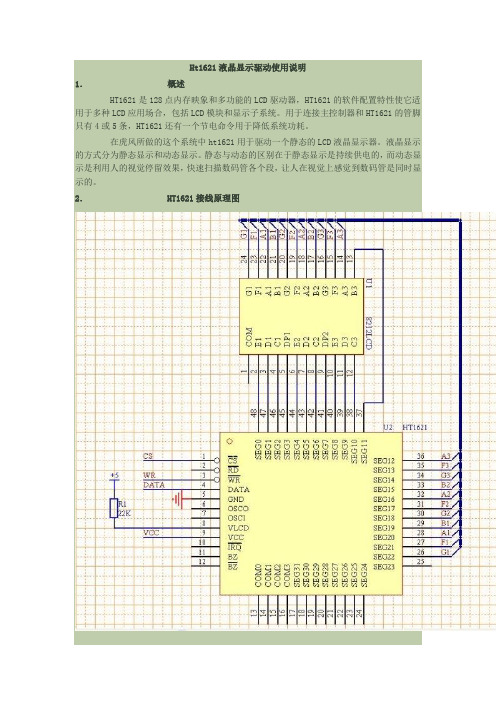

Ht1621液晶显示驱动使用说明1．概述HT1621是128点内存映象和多功能的LCD驱动器，HT1621的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。
用于连接主控制器和HT1621的管脚只有4或5条，HT1621还有一个节电命令用于降低系统功耗。
在虎风所做的这个系统中ht1621用于驱动一个静态的LCD液晶显示器。
液晶显示的方式分为静态显示和动态显示。
静态与动态的区别在于静态显示是持续供电的，而动态显示是利用人的视觉停留效果，快速扫描数码管各个段，让人在视觉上感觉到数码管是同时显示的。
2．HT1621接线原理图3．静态LCD结构图4．几个曾经纠结的概念Time base：时基，即时间基准，可以用来输出，作为外部时钟的时间基准。
占空比：将所有公共电极（COM）各施加一次扫描电压的时间叫一帧,单位时间内扫描多少帧的频率叫帧频,将扫描公共电极（COM）选通的时间与帧周期之比叫占空比。
通常占空比等于公共电极数N的倒数,即1/N。
这就是说假如你要驱动4个液晶，就需要4个COM，那么你的占空比就要设定为1/4。
偏压比：指的是液晶的偏压系数，可以看看专业技术文章，偏压目的是克服交叉效应，通过把半选择点与非选择点的电压平均，适度提高非选择点的电压来抵消半选择点上的一部分电压，使半选择点上的电压下降，从而提高显示对比度；最终行半选择点和非选择点上的电压均为显示电压的1/a，1/a就称为偏压系数，也称为偏压。
此方法称为1/a偏压的平均电压法，简称为1/a偏压法。
VLCD(LCD驱动电压): LCD的驱动电压为加在点亮部分的段电压与公共电压之差(峰-峰值)。
5．关于RAM地址映射的概念为了这个问题困扰了很久，虎风太愚钝啦……Ht1621有一个32*4的LCD驱动，映射到32*4的RAM地址。
上图中写命令101后面跟6位RAM地址，那么这个地址是如何确定的呢？其实说白了也很简单，RAM地址就是SEG的序号。
HT1621测试驱动程序，高手勿喷！最近在某宝淘元件的时候，一同买了几种段码LCD模块。
据说是HT1621驱动的，所以在网上搜索来搜索去。
下了好多代码，基本都是加了其他功能的，对于我一个新手来说，其实要的只是驱动显示LCD的程序就可以了。
在不断的搜索研究中发现一位网友发布的一个HT1621测试驱动程序。
这里我在里做了一点点修改和增加了一些备注。
下面上代码：1.// - - * * * * * * * HT1621 段码屏驱动 * * * * * * *2.// - - * MCU: AT89C51 单片机 *3.// - - * MCU-Crystal: 12M 24M 晶振 *4.// - - * Version: 00 版本 *5.// - - * Last Updata: *6.// - - * Author: *7.// - - * Description: HT1621 段码屏驱动 *8.// - - * C 语言程序 *9.// - - * * * * * * * * * * * * * * * * * * * * * * *10.11.12./********************************************************13.功能描述: HT1621芯片测试程序14.15.说明：本测试程序能够测试HT1621的每一个字段，16.17.依次点亮每一个字段18.19.参数：20.********************************************************/21.22.// - - 引用库23.#include24.25.26.// - - 定义函数27.#define uchar unsigned char28.#define uint unsigned int29.30.#define BIAS 0x52 //0b1000 0101 0010 1/3duty 4com31.#define SYSDIS 0X00 //0b1000 0000 0000 关振系统荡器和LCD偏压发生器32.#define SYSEN 0X02 //0b1000 0000 0010 打开系统振荡器33.#define LCDOFF 0X04 //0b1000 0000 0100 关LCD偏压34.#define LCDON 0X06 //0b1000 0000 0110 打开LCD偏压35.#define XTAL 0x28 //0b1000 0010 1000 外部接时钟36.#define RC256 0X30 //0b1000 0011 0000 内部时钟37.#define TONEON 0X12 //0b1000 0001 0010 打开声音输出38.#define TONEOFF 0X10 //0b1000 0001 0000 关闭声音输出39.#define WDTDIS 0X0A //0b1000 0000 1010 禁止看门狗40.41.// - - 定义接口42.// - - HT1621控制位（液晶模块接口定义，根据自已的需要更改）43.sbit HT1621_CS=P3^2; // - - HT1621使能引脚44.sbit HT1621_WR=P3^3; // - - HT1621时钟引脚45.sbit HT1621_DAT=P3^4; // - - HT1621数据引脚46.47.// - - 定义变量,数组48.uchar code49.Ht1621Tab[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,50.51.0x00,0x00,0x00,0x00,0x00};52.53.// - - 定义子程序函数54.void Ht1621_Init(void); // - - 初始化 HT162155.void Ht1621Wr_Data(uchar Data,uchar cnt); // - - HT1621 写入数据函数56.void Ht1621WrCmd(uchar Cmd); // - - HT1621 写入命令函数57.void Ht1621WrOneData(uchar Addr,uchar Data); // - - HT1621 在指定地址写入数据函数58.void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt); // - - HT1621 连续写入数据函数59.60.void Ht1621_delay_10us(uint n); // - - 10微秒的延时子程序61.void Ht1621_delayms(uint xms); // - - 1毫秒延时程序62.63./********************************************************64.函数名称：void Ht1621_Init(void)65.功能描述: HT1621初始化66.全局变量：无67.参数说明：无68.返回说明：无69.版本：1.070.说明：初始化后，液晶屏所有字段均显示71.********************************************************/72.void Ht1621_Init(void)73.{74.HT1621_CS=1;75.HT1621_WR=1;76.HT1621_DAT=1;77.Ht1621_delayms(500); // - - 延时使LCD工作电压稳定78.Ht1621WrCmd(BIAS);79.Ht1621WrCmd(RC256); // - - 使用内部振荡器80.Ht1621WrCmd(SYSDIS); // - - 关振系统荡器和LCD偏压发生器81.Ht1621WrCmd(WDTDIS); // - - 禁止看门狗82.Ht1621WrCmd(SYSEN); // - - 打开系统振荡器83.Ht1621WrCmd(LCDON); // - - 打开声音输出84.}85.86./******************************************************87.函数名称：void Ht1621Wr_Data(uchar Data,uchar cnt)88.功能描述: HT1621数据写入函数89.全局变量：无90.参数说明：Data为数据，cnt为数据位数91.返回说明：无92.说明：写数据函数,cnt为传送数据位数,数据传送为低位在前93.*******************************************************/94.void Ht1621Wr_Data(uchar Data,uchar cnt)95.{96.uchar i;97.for (i=0;i<>98.{99.HT1621_WR=0;100.Ht1621_delay_10us(1);101.HT1621_DAT=Data&0x80;102.Ht1621_delay_10us(1);103.HT1621_WR=1;104.Ht1621_delay_10us(1);105.Data<>106.}107.}108.109./******************************************************** 110.函数名称：void Ht1621WrCmd(uchar Cmd)111.功能描述: HT1621命令写入函数112.全局变量：无113.参数说明：Cmd为写入命令数据114.返回说明：无115.说明：写入命令标识位100116.********************************************************/ 117.void Ht1621WrCmd(uchar Cmd)118.{119.HT1621_CS=0;120.Ht1621_delay_10us(1);121.Ht1621Wr_Data(0x80,4); // - - 写入命令标志100 122.Ht1621Wr_Data(Cmd,8); // - - 写入命令数据123.HT1621_CS=1;124.Ht1621_delay_10us(1);125.}126.127./******************************************************** 128.函数名称：void Ht1621WrOneData(uchar Addr,uchar Data)129.功能描述: HT1621在指定地址写入数据函数130.全局变量：无131.参数说明：Addr为写入初始地址，Data为写入数据132.返回说明：无133.说明：因为HT1621的数据位4位，所以实际写入数据为参数的后4位134.********************************************************/ 135.void Ht1621WrOneData(uchar Addr,uchar Data)136.{137.HT1621_CS=0;138.Ht1621Wr_Data(0xa0,3); // - - 写入数据标志101139.Ht1621Wr_Data(Addr<2,6); -="" -="">140.Ht1621Wr_Data(Data<4,4); -="" -="">141.HT1621_CS=1;142.Ht1621_delay_10us(1);143.}144.145./******************************************************** 146.函数名称：void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt)147.功能描述: HT1621连续写入方式函数148.全局变量：无149.参数说明：Addr为写入初始地址，*p为连续写入数据指针，t为写入数据总数151.返回说明：无152.说明：HT1621的数据位4位，此处每次数据为8位，写入数据153.总数按8位计算154.********************************************************/ 155.void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt) 156.{157.uchar i;158.HT1621_CS=0;159.Ht1621Wr_Data(0xa0,3); // - - 写入数据标志101160.Ht1621Wr_Data(Addr<2,6); -="" -="">161.for (i=0;i<>162.{163.Ht1621Wr_Data(*p,8); // - - 写入数据164.p++;165.}166.HT1621_CS=1;167.Ht1621_delay_10us(1);168.}169.170.void Ht1621_delay_10us(uint n) // - - 10微秒的延时子程序171.{172.uint i,j;173.for(i=n;i>0;i--)174.for(j=2;j>0;j--);175.}176.177.void Ht1621_delayms(uint xms) // - - 1毫秒延时程序178.{179.uint i,j;180.for(i = xms;i > 0;i --)181.for(j = 110;j > 0;j --);182.}183.184.185./***********************************186.HT1621 测试程序，作为库文件请注释掉187.***********************************/188.void main()189.{190.uchar i,j,t;191.Ht1621_Init(); // - - 上电初始化LCD192.Ht1621_delayms(5000); // - - 延时一段时间193.while(1){194.Ht1621_delayms(2000);195.Ht1621WrAllData(0,Ht1621Tab,16); // - - 清除1621寄存器数据，暨清屏196.for (i=0;i<>197.{198.t=0x01;199.for (j=0;j<>200.{201.Ht1621WrOneData(i,t);202.t<>203.t++;204.P1_5=~P1_5; // - - 循环点亮LED205.Ht1621_delayms(500);206.}207.}208.}209.}210.经测试在12M 24M 的晶振下能正常显示。
HT1621驱动程序（SONIX）HT1621_STARTON1: //关闭中断B0BCLR CS //复位1621接口NOP //CS脉冲输出NOP //空操作NOP //B0BSET CS //NOP //NOP //NOP //B0BCLR CS //NOP //NOP //NOP //B0BSET CS //P63 置1,/CS=1MOV A,#11100011B //COMMAND TNORMAL MOV COMMAND,A //CALL C_WRITE //MOV A,#10000000B //COMMAND /IRQ禁止MOV COMMAND,A //CALL C_WRITE //MOV A,#00101001B //COMMAND BIAS1/3,4 COM MOV COMMAND,A //CALL C_WRITE //MOV A,#00000101B //COMMAND WDT 禁止MOV COMMAND,A //CALL C_WRITE //MOV A,#00001100B //MOV COMMAND,A //CALL C_WRITE //MOV A,#00000110B //COMMAND TIMER ON MOV COMMAND,A //CALL C_WRITE //MOV A,#00001100B //MOV COMMAND,A //CALL C_WRITE //MOV A,#00000001B //COMMAND SYS_EN MOV COMMAND,A //CALL C_WRITE //MOV A,#00000011B //COMMAND LCD_ON MOV COMMAND,A //CALL C_WRITE //MOV A,#00FH //LCD MAP SET TO 1MOV wrong,A //S0MOV celsius,A //S1MOV ONE_L,A //S2MOV ONE_H,A //S3MOV TEN_L,A //S4MOV TEN_H,A //S5MOV HUNDRED_L,A //S6MOV HUNDRED_H,A //S7CALL LCD_WRITE //显示所有图标NOP //NOP ////打开中断RET //C_WRITE: MOV A,#08MOV R_LOOP,AB0BSET WR//BS P6,1 ;/WR=1B0BCLR CS//BC P6,3 ;/CS=0NOPNOPB0BCLR WR//BC P6,1 ;/WR=0B0BSET SDA//BS P6,2 ;DATA=1NOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0B0BCLR SDA// BC P6,2 ;DATA=0NOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0B0BCLR SDA//BC P6,2 ;DATA=0NOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0C8_C1_WRITE: B0BTS0 COMMAND.7//JBC COMMAND,7 ;COMMAND,7=0JMP SET_DATA_1B0BCLR SDA//BC P6,2 ;DATA=0NOPNOPJMP NEXT_1SET_DATA_1: BSET SDA//BS P6,2 ;DATA=1 NEXT_1: RLCM COMMAND//RLC COMMAND B0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0DECMS R_LOOP//DJZ R_LOOPJMP C8_C1_WRITEB0BCLR SDA//BC P6,2 ;DATA=0B0BSET WR//BS P6,1 ;/WR=1B0BSET CS//BS P6,3 ;/CS=1RETLCD_WRITE:B0BSET WR//BS P6,1 ;/WR=1B0BCLR CS//BC P6,3 ;/CS=0NOPNOPB0BCLR WR//BC P6,1 ;/WR=0B0BSET SDA//BS P6,2 ;DATA=1NOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPB0BCLR WR//BC P6,1 ;/WR=0B0BCLR SDA//BC P6,2 ;DATA=0NOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0B0BSET SDA//BS P6,2 ;DATA=1NOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0B0BCLR SDA//BC P6,2 ;DATA=0, 1 NOPNOPB0BSET WR//BS P6,1 ;/WR=1B0BCLR WR//BC P6,1 ;/WR=0,DATA=0, 2 NOPNOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPB0BCLR WR//BC P6,1 ;/WR=0 ;DATA=0, 3 NOPNOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR// BC P6,1 ;/WR=0;DATA=0, 4 NOPNOPNOPB0BSET WR// BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0;DATA=0, 5 NOPNOPNOPB0BSET WR//BS P6,1 ;/WR=1NOPNOPNOPB0BCLR WR//BC P6,1 ;/WR=0;DATA=0, 6 NOPNOPNOPB0BSET WR //BS P6,1 ;/WR=1MOV A,WRONG //错误显示寄存器MOV LCDRAM,A //SEG0CALL LCDDATA_W //MOV A,CELSIUS //摄氏度显示寄存器MOV LCDRAM,A //SEG1CALL LCDDATA_W //MOV A,ONE_L //个位显示寄存器低MOV LCDRAM,A //SEG2CALL LCDDATA_W //MOV A,ONE_H //个位显示寄存器高MOV LCDRAM,A //SEG3CALL LCDDATA_W //MOV A,TEN_L //十位显示寄存器低MOV LCDRAM,A //SEG4CALL LCDDATA_W //MOV A,TEN_H //十位显示寄存器高MOV LCDRAM,A //SEG5CALL LCDDATA_W //MOV A,HUNDRED_L //百位显示寄存器低MOV LCDRAM,A //SEG6CALL LCDDATA_W //MOV A,HUNDRED_H //百位显示寄存器高MOV LCDRAM,A //SEG7CALL LCDDATA_W //B0BSET CS //BS P6,3 ;/CS=1NOP //NOP //NOP //NOP //RET //LCDDATA_W: MOV A,#04 //RAM DATA WRITE MOV R_LOOP,A //DATA_W: BTS0 LCDRAM.0 //JBC LCDRAM,0 JMP RAM_SET //B0BCLR SDA // BC P6,2 ;DATA=0JMP NEXT_3 //RAM_SET: B0BSET SDA // BS P6,2 ;DATA=1 NEXT_3: RRCM LCDRAM //RRC LCDRAMB0BSET WR //BS P6,1 ;/WR=1NOP //NOP //NOP //B0BCLR WR //BC P6,1 ;/WR=0DECMS R_LOOP //DJZ R_LOOPJMP DATA_W //NOP //NOP //NOP //RET //HT1621初始化程序结束HT1621_STARTOFF: CLR WRONG //LCD显示关闭CLR CELSIUS //CLR ONE_L //CLR ONE_H //CLR TEN_L //CLR TEN_H //CLR HUNDRED_L //CLR HUNDRED_H //MOV A,#00000010B //HT1621关闭程序开始MOV COMMAND,A //LCD显示关闭CALL C_WRITE //RET //返回;HT1621关闭程序结束。
第十七节：液晶屏第三大类定律—任意位置显示一个点（HT1621驱动段码液晶屏）（1）开场白：段码液晶屏往往应用在出货量比较大的家用消费类电子，比如空调遥控器，小时候带的电子手表等，都是段码屏。
段码屏是非标屏，都是客户定做的，第一次开模费大概一两千元，厂家一般都会有起订量的要求，除此之外，它的单位成本相对要比点阵屏要便宜，而且我个人认为显示的效果要比点阵屏漂亮。
段码屏的驱动程序跟数码管的静态驱动程序一样，只要我们弄懂了怎样显示一个基本单位，根据此基本单位编写一个字库表，然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。
有两种常用的驱动方案:第一种：如果单片机内部集成了seg和com引脚的液晶驱动模块，直接用单片机驱动。
第二种：单片机用3个IO口跟HT1621进行通讯，用HT1621驱动段码屏。
这节我重点介绍第二种。
HT1621有4个COM，分别是com3,com2,com1,com0。
有32个SEG，分别是SEG0,SEG1….SEG31。
什么是COM，什么是SEG？用鸿哥的思路来解释，COM就是横向上的X坐标，SEG就是纵向上的Y坐标。
X坐标与Y坐标组合成一张表格，每格代表一个显示点。
比如HT1621，有4个COM，32个SEG，组成一个32行，每行装4个点的表格，一共有128个点，也就是最多可以显示128个点，用数码管的思路，最多可以显示128个LED灯。
因为纵向上有32行，因此Y轴的地址范围是0到31。
每一行X轴上的4个点，我们用一个字节来表示。
一个字节有8位，高4位分别代表这个4个点，低4位为空。
比如第一行(SEG0行)的第1个(COM3)要显示，第2个(COM2)要显示，第3个(COM1)不要显示，第4个(COM0)不要显示，那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮，只要把X轴的数据设置成0xc0，Y轴的数据设置成0x00，然后放到鸿哥精心研制的seg_display(unsigned char col, unsigned char pag)驱动程序里就可以了.（2）功能需求：在COM和SEG组成的4X32表格中，显示第二行的第3和第4两个点。
