S7-200 SMART系列PLC接线方法1、输入端接线S7-200 SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。
而S7-200 SMART系列输入端必须接入直流电源。
下面以CPU SR40 和CPU ST40分析输入端接线需要注意的问题。

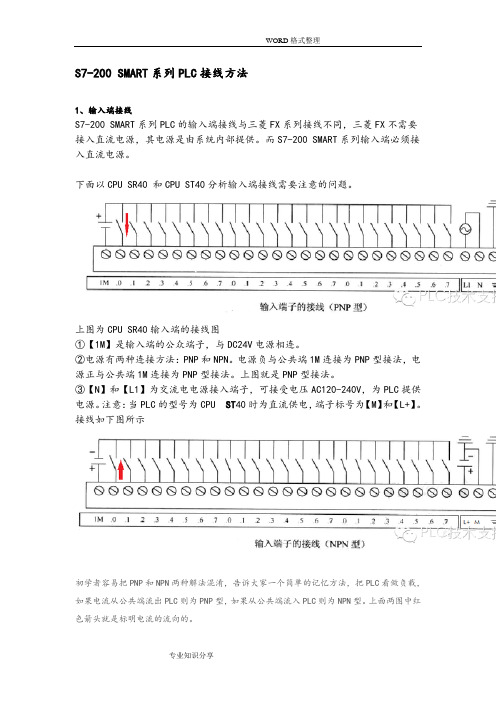

上图为CPU SR40输入端的接线图①【1M】是输入端的公众端子，与DC24V电源相连。
②电源有两种连接方法：PNP和NPN。
电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。
上图就是PNP型接法。
③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC 提供电源。
注意：当PLC的型号为CPU ST40时为直流供电，端子标号为【M】和【L+】。
接线如下图所示初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。
上面两图中红色箭头就是标明电流的流向的。
【举例1】有一台CPU SR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。
【解】对于CPU SR40公共端接电源负极，而三线PNP型接近开关只需要将其正、负分别与电源正、负相连即可，信号线接I0.0。
二线PNP型接近开关只要将电源正极与开关正极相连，信号线与I0.1相连。
如下图如果把本例中PNP型接近开关换成NPN型，该如何接线呢？本例涉及到接近开关的接线方法，如果不明白的可以添加微信“PLCJSZC”，点击[图文教程]查看“【607】接近开关你会使用吗”。
2、输出端接线仍然以CPU SR40 和CPU ST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。
在手册或者其他资料上会经常遇到“CPU SR40 AC/DC/继电器”和“CPU ST40 DC/DC/DC ”，先解释一下这两种标志的含义：【AC/DC/继电器】：AC表示交流供电、DC表示输入端电压为DC24V、继电器表示继电器输出。
S7-200各种型号接线图
4
S7-200 PLC接线方法
1M 1L+ 0.0 0.1 … 0.7 2M 2L+ 1.0 1.1 … 1.7 S7-200PLC CPU226
1M 0.0 0.1 … 1.4 2M 1.5 … 2.7 M L+
M L+
2021/7/1
DC 24V 280mA
5
S7-200 PLC接线方法
1L 0.0 0.1 … 0.3 2L 0.4 0.5…1.0 3L 1.1 … 1.7 S7-200PLC CPU226
2M 0.0 … 0.7
2021/7/1
16
S7-200 PLC接线方法 扩展模块
开关量混合（16点/16点）
1L 0.0 … 0.3 2L 0.4 … 0.7 3L 0.0 … 0.7 6ES7 223-1PL22-0XA0
M L+ 1M 0.0 … 0.7
2M 0.0 … 0.7
2021/7/1
M L+

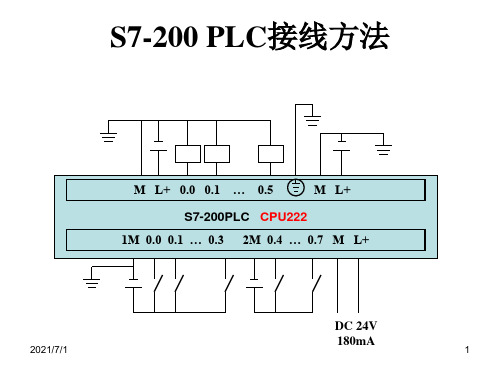

S7-200PLC CPU222 1M 0.0 0.1 … 0.3 2M 0.4 … 0.7 M L+
2021/7/1
DC 24V 180mA
2
S7-200 PLC接线方法
1M 1L+ 0.0 0.1 … 0.4 2M 2L+ 0.5 0.6 … 1.1 S7-200PLC CPU224
1M 0.0 0.1 … 0.7 2M 1.0 … 1.5 M L+
0L 0.0 1L 0.1 6ES7 222-1HD22-0XA0 M L+ 2L 0.0 3L 0.1
7
S7-200 PLC接线方法 扩展模块
开关量输出（8点）
S7-200 PLC接线方法
1M 1L+ 0.0 0.1 … 0.7 2M 2L+ 1.0 1.1 … 1.7 S7-200PLC CPU226
1M 0.0 0.1 … 1.4 2M 1.5 … 2.7 M L+
M L+
2021/7/1
DC 24V 280mA
5
S7-200 PLC接线方法
1L 0.0 0.1 … 0.3 2L 0.4 0.5…1.0 3L 1.1 … 1.7 S7-200PLC CPU226
2M 0.0 … 0.7
2021/7/1
16
S7-200 PLC接线方法 扩展模块
开关量混合（16点/16点）
1L 0.0 … 0.3 2L 0.4 … 0.7 3L 0.0 … 0.7 6ES7 223-1PL22-0XA0
M L+ 1M 0.0 … 0.7
2M 0.0 … 0.7
2021/7/1
M L+
S7-200PLC CPU222 1M 0.0 0.1 … 0.3 2M 0.4 … 0.7 M L+
2021/7/1
DC 24V 180mA
2
S7-200 PLC接线方法
1M 1L+ 0.0 0.1 … 0.4 2M 2L+ 0.5 0.6 … 1.1 S7-200PLC CPU224
1M 0.0 0.1 … 0.7 2M 1.0 … 1.5 M L+
0L 0.0 1L 0.1 6ES7 222-1HD22-0XA0 M L+ 2L 0.0 3L 0.1
7
S7-200 PLC接线方法 扩展模块
开关量输出（8点）
S7-200系列PLC接线图
S7-200系列PLC 一、CPU技术规范二、CPU电源规范三、CPU数字量输入规范四、CPU数字量输出规范•当一个机械触点接通S7--200 CPU或任意扩展模块的供电时，它发送一个大约50毫秒的“1”信号到数字输出，您需要考虑这一点，尤其是您使用触够响应短脉冲的设备时。
•依据于您的脉冲接收器和电缆，附加的外部负载电阻（至少是额定电流的10%）可以改善脉冲信号的质量并提高噪音防护能力。
•带灯负载的继电器使用寿命将降低75%，除非采取措施将接通浪涌降低到输出的浪涌电流额定值以下。
•灯负载的瓦特额定值是用于额定电压的。
依据正被切换的电压，按比例降低瓦特额定值（例如120VAC--100W）五、CPU224XP模拟量输入规范五、CPU224XP模拟量输出规范注：DC/DC/DC——24VDC电源/24VDC输入/24VDC输出；AC/DC/继电器——100～230VAC电源/24VDC输入/继电器输出；CPU系列号产品图片描述选型型号CPU221DC/DC/DC；6点输入/4点输出6ES7 211-0AA23-0XB0AC/DC/继电器；6点输入/4点输出 6ES7 211-0BA23-0XB0 CPU222DC/DC/DC；8点输入/6点输出6ES7 212-1AB23-0XB0AC/DC/继电器；8点输入/6点输出 6ES7 212-1BB23-0XB0CPU224 DC/DC/DC；14点输入/10点输出6ES7 214-1AD23-0XB0AC/DC/继电器；14点输入/10点输出6ES7 214-1BD23-0XB0CPU224XP DC/DC/DC；14点输入/10点输出；2输入/1输出共3个模拟量I/O点6ES7 214-2AD23-0XB0 AC/DC/继电器；14点输入/10点输出；2输入/1输出共3个模拟量I/O点6ES7 214-2BD23-0XB0CPU226 DC/DC/DC；24点输入/16点晶体管输出6ES7 216-2AD23-0XB0AC/DC/继电器；24点输入/16点输出6ES7 216-2BD23-0XB0CPU226XM DC/DC/DC；24点输入/16点晶体管输出6ES7 216-2AF22-0XB0AC/DC/继电器；24点输入/16点输出6ES7 216-2BF22-0XB0输入接线形式简图输出接线形式简图一、CPU221模块接线图二、CPU222模块接线图三、CPU224模块接线图四、CPU224XP模块接线图五、CPU226模块接线图S7-200系列PLC 数字量扩展模块技术规范及接线图一、数字量输入扩展模块技术规范二、数字量输出扩展模块技术规范（垂直），每个点10A两个输出并联两个输出并联是的，只有输出在同一个组内否否电缆长度（最大）•屏蔽•非屏蔽500米150米•当一个机械触点接通S7--200 CPU或任意扩展模块的供电时，它发送一个大约50毫秒的“1”信号到数字输出，您需要考虑这一点，尤其是您使用触够响应短脉冲的设备时。
S7-200SMART系列PLC接线方法
S7-200SMART系列PLC接线方法S7-200 SMART系列PLC接线方法1、输入端接线S7-200 SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。
而S7-200 SMART系列输入端必须接入直流电源。
下面以CPU SR40和CPU ST40分析输入端接线需要注意的问题。
上图为CPU SR40输入端的接线图①【1M】是输入端的公众端子，与DC24V电源相连。
②电源有两种连接方法：PNP和NPN。
电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。
上图就是PNP型接法。
③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC提供电源。
注意：当PLC的型号为CPUST40时为直流供电，端子标号为【M】和【L+】。
接线如下图所示初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。
上面两图中红色箭头就是标明电流的流向的。
【举例1】有一台CPU SR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。
【解】对于CPU SR40公共端接电源负极，而三线PNP 型靠近开关只需要将其正、负分别与电源正、负相连便可，号线接I0.0。
二线PNP型靠近开关只需将电源正极与开关正极相连，号线与I0.1相连。
如下图如果把本例中PNP型接近开关换成NPN型，该如何接线呢？本例涉及到靠近开关的接线方法，假如不认识打听的能够添加微“PLCJSZC”，点击[图文教程]查看“【607】靠近开关你会使用吗”。
1文档收集于互联网，若有不妥请联系删除.文档起原为:从网络收集收拾整顿.word版本可编辑.欢迎下载支持.2、输出端接线仍然以CPU SR40和CPU ST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。
第二章S7-200的安装

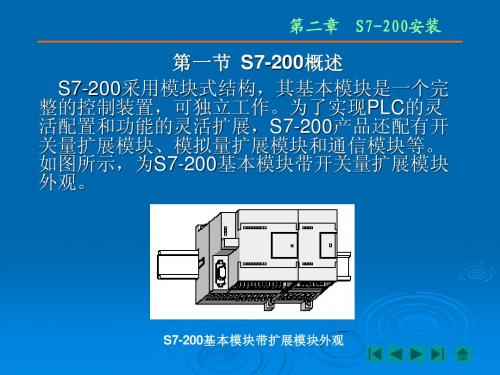

S7-200基本模块带扩展模块外观 基本模块带扩展模块外观
