一篇易懂的can 通讯功能实现指南2一篇易懂的CAN通讯功能实现指南2CAN通讯，即控制器局域网通讯，是一种广泛应用于工控领域的串行总线通讯协议，它有着极高的数据传输速率、可靠性和通讯距离优点。
而要实现CAN通讯功能，需要具备一定的硬件和软件基础，下面我们来深入探讨一下CAN通讯的实现指南。
一、硬件准备1. CAN总线控制器：用来控制CAN数据在总线上传输和接收。
2. CAN总线收发器：根据CAN总线标准信号将数据进行加工，为控制器提供一定的保护。
3. MCU：用来控制整个系统的工作，实现数据的读取、存储和发送。
4. 连接线路、电源：用来连接CAN总线控制器和CAN总线收发器，接通系统电源。
二、软件准备1. CAN通讯协议：CAN通讯有多种协议，需要根据具体需求选取相应的协议。
2. CAN驱动程序：通常使用C语言编写，实现CAN总线控制器和MCU之间的通讯。
3. 数据处理程序：用来处理CAN总线传输的数据，将其保存或发送到相应的设备中。
三、CAN通讯实现步骤1. 硬件连接：将CAN总线控制器和CAN总线收发器与MCU连接，并将其接通电源。
2. 驱动程序加载：将预编译好的CAN驱动程序加载到MCU中，确保CAN总线控制器与MCU的正常通讯。
3. CAN总线协议初始化：根据选择的CAN协议，将其初始化，确定数据传输格式和速率等参数。
4. CAN数据发送：将需要发送的数据存放在数据处理程序中，通过CAN总线协议进行加工，并将其发送至相应的接收设备中。
5. CAN数据接收：当CAN总线控制器接收到来自CAN总线收发器的数据时，将其加工，送到数据处理程序中进行后续处理。
6. 数据处理：将接收到的数据进行处理，存储或发送到相应设备中。
四、技巧提示1. 检查硬件连接：确保CAN总线控制器和CAN总线收发器与MCU 的连接正确，以免导致通讯出错。
2. 选择合适的CAN协议：根据实际需求选择合适的CAN协议，保证数据的传输速率和质量。
CAN总线的查找及连接方法CAN（Controller Area Network，控制器局域网）是一种高度可靠的串行通信协议，在工业和汽车领域被广泛应用。
CAN总线是一组节点的集合，节点之间通过CAN总线进行通信。
下面将介绍CAN总线的查找及连接方法。
一、CAN总线的查找方法1.查询文档资料：在工业和汽车行业常见的设备和车辆中，都会有相关的文档资料，其中会详细介绍CAN总线的位置和连接方式。
可以通过查找设备或车辆的用户手册、维修手册或技术文档等来获取相关信息。
2.可视查找：通过观察设备或车辆的外观，可以找到与CAN总线相关的连接线或插座。
CAN总线通常使用9针或6针的DB9或DB6连接器作为接口。
这些接口通常位于设备或车辆的底部、背面或侧面，并与其他设备或部件连接。
二、CAN总线的连接方法1.物理连接：CAN总线的物理连接主要包括连接线和连接器。
连接线通常是双绞线或屏蔽电缆，其中包含两根线缆：CAN_H和CAN_L。
这两根线缆分别用于传输CAN总线的高电平和低电平信号。
连接器可选择DB9或DB6连接器，根据实际需求进行连接。
2.端子连接：CAN总线的连接需要通过终端电阻来完成。
终端电阻是在CAN总线的两端连接的电阻，用于调整CAN总线的终端阻抗，保证信号的质量。
一般情况下，CAN总线的端口会预留有终端电阻连接位置，用户只需将终端电阻连接至相应位置即可。
3.软件配置：在连接CAN总线后，还需要进行软件配置。
CAN总线通信需要设定波特率、帧格式和标识符等参数。
这些参数通常可以通过相关设备或车辆的控制软件进行设置。
软件配置完成后，即可开始使用CAN总线进行数据通信。
CAN总线接口在单片机网络通信中的实现方法CAN（Controller Area Network）总线是一种广泛应用于汽车、工业控制和机器人等领域的串行通信协议。
它在单片机网络通信中具有重要的作用，可以实现高效可靠的数据传输。
本文将介绍CAN总线接口在单片机网络通信中的实现方法。
一、CAN总线的基本原理CAN总线是一种多主机、多从机的总线系统，其基本原理是基于广播方式进行通信。
CAN总线上的每个节点都可以发送和接收数据，它们通过共享线路传递信息。
在CAN总线中，每个节点都有一个唯一的标识符。
当某个节点发送一帧数据时，其他节点会接收到该帧数据并进行处理。
这种广播方式可以实现节点之间的高效通信。
二、CAN总线接口的硬件实现为了在单片机网络通信中实现CAN总线接口，我们需要使用一种具备CAN功能的单片机芯片，并连接相应的硬件电路。
1. CAN控制器：CAN控制器是实现CAN总线通信的核心部件，它负责发送和接收数据，并进行错误检测和纠正。
CAN控制器通常集成在专门的CAN芯片中，也可以作为单片机的一部分。
2. CAN收发器：CAN收发器是将CAN控制器产生的数字信号转换为物理信号，以便在CAN总线上进行传输。
它可以将接收到的差分信号转换为单端信号，并将发送的单端信号转换为差分信号。
3. 终端电阻：CAN总线上的终端电阻用于抵消传输线上的反射信号，并确保正确的信号传输。
终端电阻一般放置在CAN总线的两端。
4. 过滤器电路：过滤器电路用于过滤掉不需要的数据帧，只接收需要的数据帧。
它可以根据CAN帧的标识符进行过滤，提高系统的响应速度。
三、CAN总线接口的软件实现在硬件电路连接完成后，我们还需要编写相应的软件程序来实现CAN总线接口的效果。
1. 硬件驱动：首先，我们需要编写硬件驱动程序，通过设置单片机的寄存器配置CAN控制器和收发器。
这些寄存器包括CAN控制寄存器、接收缓冲区寄存器和发送数据寄存器等。
2. 初始化配置：在使用CAN总线前，我们需要进行初始化配置，包括设置波特率、模式选择、过滤器设置等。

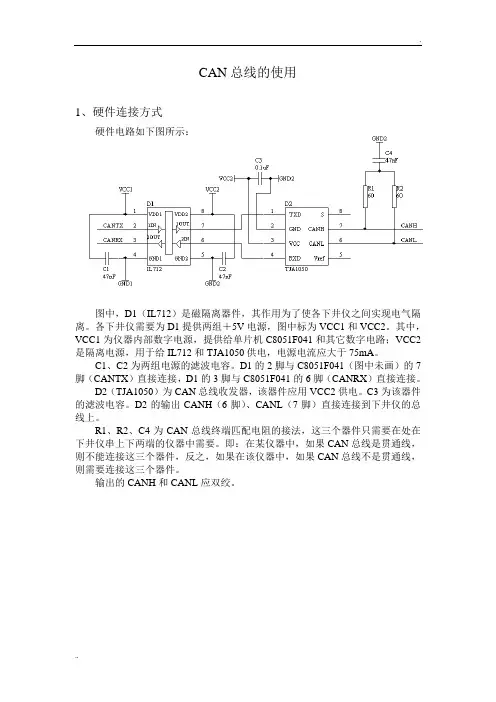

CAN总线的使用1、硬件连接方式硬件电路如下图所示：图中，D1（IL712）是磁隔离器件，其作用为了使各下井仪之间实现电气隔离。
各下井仪需要为D1提供两组＋5V电源，图中标为VCC1和VCC2。
其中，VCC1为仪器内部数字电源，提供给单片机C8051F041和其它数字电路；VCC2是隔离电源，用于给IL712和TJA1050供电，电源电流应大于75mA。
C1、C2为两组电源的滤波电容。
D1的2脚与C8051F041（图中未画）的7脚（CANTX）直接连接，D1的3脚与C8051F041的6脚（CANRX）直接连接。
D2（TJA1050）为CAN总线收发器，该器件应用VCC2供电。
C3为该器件的滤波电容。
D2的输出CANH（6脚）、CANL（7脚）直接连接到下井仪的总线上。
R1、R2、C4为CAN总线终端匹配电阻的接法，这三个器件只需要在处在下井仪串上下两端的仪器中需要。
即：在某仪器中，如果CAN总线是贯通线，则不能连接这三个器件，反之，如果在该仪器中，如果CAN总线不是贯通线，则需要连接这三个器件。
输出的CANH和CANL应双绞。
2、软件使用方法编程者应该熟悉以下两本资料：《C8051F040/1/2/3/4/5/6/7混合信号ISP FLASH微控制器数据手册》《Bosch’s C_CAN User’s Manual》在下井仪中建议采用C8051F041或C8051F040单片机，该单片机内部集成了Bosch CAN控制器。
以下简要介绍C8051F04x单片机和Bosch CAN控制器及其软件编程方法。
2.1 C8041F04x单片机SFR的分页机制C8051F04x系列MCU对CIP－51内核和外设有几项关键性的改进，提高了整体性能。
其中与编程密切相关的一点是使用了SFR（特殊功能寄存器）分页机制，允许器件将很多SFR映射到0X80～0XFF这个存储器空间。
C8051F04x器件使用了5个SFR页：0、1、2、3和F。
基于单片机的CAN总线通讯实现CAN（Controller Area Network）总线是一种现代的串行通信总线，广泛应用于汽车电子系统和工控领域。
它具有高可靠性、抗干扰能力强、高速传输、多节点连接等特点，成为实时控制系统的首选通信方式。
实现基于单片机的CAN总线通讯，需要经过以下几个步骤：1.硬件准备：选择合适的CAN控制器和单片机，常用的CAN控制器有MCP2515、SJA1000等。
接下来需要连接CAN控制器和单片机，包括连接CAN高低线路、配置引脚等。
2.引脚配置：根据所使用的单片机和CAN控制器的规格，配置相应的引脚。
通常需要配置CAN_TX、CAN_RX引脚，同时还需要配置中断引脚。
3. 初始化CAN总线：初始化CAN总线的过程包括设置波特率、模式选择、滤波器设置等。
波特率是通信的重要参数，需要保证发送和接收端的波特率一致，通常使用比较常见的波特率如500kbps。
4.发送数据：CAN总线通信是基于消息的，发送数据需要构建CAN消息帧。
消息帧包括标识符、数据长度、数据内容等。
在发送数据之前，需要准备好发送的数据，并将数据放入CAN消息帧中，最后将消息帧发送到总线上。
5.接收数据：接收数据需要配置CAN总线的工作模式和接收过滤器。
当有数据从总线上接收时，CAN控制器将数据存入接收缓冲器，并产生中断或者置位标志位来提醒主控处理接收到的数据。
6.数据处理：接收到的数据可以根据需要进行处理，包括解析、判断、存储等。
根据数据的标识符和长度等信息，可以将数据分发给不同的处理程序进行处理。
7.错误处理：在CAN总线通信过程中，可能会出现数据错误、通信超时等问题。
需要设置相应的错误处理机制，包括错误标志位的监测、错误计数器的清零等。
8.电源管理：在使用CAN总线通信时，需要合理管理系统的功耗和电源。
对于低功耗应用，可以将CAN控制器和单片机配置为睡眠模式，待接收到唤醒信号后再恢复正常工作。
总结：基于单片机的CAN总线通讯实现需要进行硬件准备、引脚配置、初始化CAN总线、发送数据、接收数据、数据处理、错误处理和电源管理等一系列步骤。
CAN总线的原理及使用教程一、CAN总线的原理1.数据链路层：CAN总线采用的是二进制多播通信方式，即发送方和接收方之间没有直接的连接关系，所有节点共享同一个总线。
在一个CAN总线系统中，每个节点都可以发送和接收信息。
当一个节点发送消息时，所有其他节点都能接收到该消息。
2.帧格式：CAN总线使用的是基于帧的通信方式，每个消息都被封装在一个CAN帧中。
帧由起始标志、ID、数据长度码、数据和校验字段组成。
其中，ID是唯一标识符，用来区分不同消息的发送者和接收者。
数据长度码指示了消息中数据的长度。
校验字段用于检测数据的完整性。
3. 传输速率：CAN总线的传输速率可根据需求进行配置，通常可选的速率有1Mbps、500Kbps、250Kbps等。
高速传输速率适用于对实时性要求较高的应用，而低速传输速率适用于对实时性要求不高的应用。
4.错误检测：CAN总线具有强大的错误检测能力，能够自动检测和纠正错误。
它采用了循环冗余校验（CRC）算法，通过对数据进行校验，确保数据的完整性。
如果数据传输过程中发生错误，接收方能够检测到错误，并通过重新请求发送来纠正错误。
二、CAN总线的使用教程1. 硬件连接：在使用CAN总线之前，需要先进行硬件连接。
将所有节点的CANH和CANL引脚连接到同一个总线上，并通过双终端电阻将CANH和CANL引脚与Vcc和地连接。
确保所有节点的通信速率和电气特性相匹配。
2.软件设置：使用相应的软件工具对CAN总线进行配置。
根据具体需求，设置通信速率、总线负载、数据帧格式等参数。
还需要为每个节点分配唯一的ID，用于区分发送者和接收者。
3.数据传输：使用软件工具编写代码，实现消息的发送和接收。
发送消息时，需要指定ID、数据长度和数据内容。
接收消息时，需要监听总线上的消息，并根据ID判断是否为自己需要的消息。
通过合理的逻辑处理，实现节点之间的数据交换和通信。
4.错误处理：CAN总线在数据传输过程中可能会发生错误，如位错误、帧错误等。
基于单片机的智能传感器CAN总线接口硬件设计随着智能化技术的不断发展，人们越来越关注智能系统的搭建，传感器技术的应用也越来越广泛，单片机技术更是在这个背景下广受关注。
在实现智能传感器的联网和信息处理方面，CAN总线作为一种主要网络协议，已经被广泛应用。
在这种情况下，智能传感器必须具有相应的CAN总线接口设计。
本文将介绍基于单片机的智能传感器CAN总线接口硬件设计。
1、 CAN总线介绍CAN（Controller Area Network）总线是一种串行通信协议，主要用于多个控制节点之间的实时数据传输。
CAN总线的通讯速度高，误码率低，具有自适应性等特点。
CAN总线的应用包括工业控制系统、汽车电子控制系统等。
2、硬件设计原理基于单片机的智能传感器CAN总线接口硬件设计需要根据自己的实际需求进行选择。
以STM32单片机为例，STM32单片机的CAN总线接口包括CAN1和CAN2，这两个接口在硬件电路上都有Rx和Tx引脚和节点电阻。
3、硬件设计流程（1）选择STM32单片机在选取单片机的时候，需要根据实际应用场景来选择。
STM32单片机有许多系列，每个系列又有不同的型号，不同型号的单片机内置了不同的外设，需要根据实际需求进行选择。
同时，要根据芯片性价比、性能、功耗等因素进行考虑。
（2）CAN总线选择在硬件设计中，需要选择CAN总线芯片，这个芯片需要支持CAN2.0A和CAN2.0B协议，并且需要支持高速通讯。
同时，要注意芯片的封装和额定工作温度等特性。
（3） CAN总线硬件连接在硬件连接中，需要将CAN总线芯片的Rx和Tx引脚和单片机的CAN1或CAN2接口相连，同时还需添加适当的电流限制电阻和终端电阻。
（4） CAN总线软件调试最后，需要对硬件电路进行软件调试，包括使用标准的CAN总线协议进行通信、CAN总线的数据传输、接收和发送数据、调试CAN中断等。
4、总结基于单片机的智能传感器CAN总线接口硬件设计需要根据实际需求进行选择，在硬件设计中需要选择合适的单片机、CAN总线芯片，并进行正确的硬件连接。

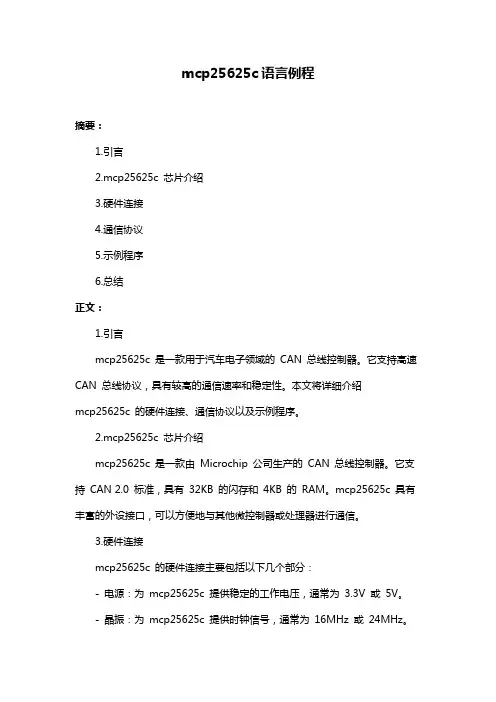

mcp25625c语言例程摘要：1.引言2.mcp25625c 芯片介绍3.硬件连接4.通信协议5.示例程序6.总结正文：1.引言mcp25625c 是一款用于汽车电子领域的CAN 总线控制器。
它支持高速CAN 总线协议，具有较高的通信速率和稳定性。
本文将详细介绍mcp25625c 的硬件连接、通信协议以及示例程序。
2.mcp25625c 芯片介绍mcp25625c 是一款由Microchip 公司生产的CAN 总线控制器。
它支持CAN 2.0 标准，具有32KB 的闪存和4KB 的RAM。
mcp25625c 具有丰富的外设接口，可以方便地与其他微控制器或处理器进行通信。
3.硬件连接mcp25625c 的硬件连接主要包括以下几个部分：- 电源：为mcp25625c 提供稳定的工作电压，通常为3.3V 或5V。
- 晶振：为mcp25625c 提供时钟信号，通常为16MHz 或24MHz。
- CAN 总线：连接到CAN 总线收发器，用于发送和接收CAN 报文。
- 其他外设：根据实际应用需求，连接到mcp25625c 的数据总线、中断引脚等。
4.通信协议mcp25625c 支持CAN 2.0 标准，具有以下特点：- 通信速率：最高可达1Mbps。
- 消息帧格式：包括标识符、数据长度码、数据、CRC 等。
- 错误检测：通过CRC 校验、帧检验、应答错误检测等方法，实现错误检测和处理。
- 消息仲裁：采用基于标识符的仲裁方法，确保多个节点之间的通信竞争。
5.示例程序以下是一个简单的mcp25625c 示例程序，用于发送和接收CAN 报文：```c#include "mcp25625.h"void main() {// 初始化mcp25625cmcp25625_init();// 发送报文uint32_t msg_id = 0x123;uint8_t data[] = "Hello, CAN!";mcp25625_send_msg(msg_id, data, sizeof(data));// 接收报文uint32_t rx_msg_id;uint8_t rx_data[8];mcp25625_receive_msg(&rx_msg_id, rx_data, sizeof(rx_data));// 处理接收到的报文if (rx_msg_id == msg_id) {// 处理接收到的数据}// 关闭mcp25625cmcp25625_deinit();}```6.总结本文详细介绍了mcp25625c 的硬件连接、通信协议和示例程序。
CAN总线的查找及连接方法CAN总线是一种常用的控制器局域网络，用于在不同设备之间进行通信。
CAN总线可以用于汽车、工业自动化、通信设备等领域，可以实现实时性高、稳定性好的数据传输。
在实际使用中，需要先查找并连接CAN总线才能实现通信功能。
下面将介绍CAN总线的查找及连接方法。
一、CAN总线的查找方法1.查看设备手册：首先，在需要使用CAN总线的设备手册中查看是否支持CAN总线通信。
设备手册中会详细说明CAN总线的参数、接口类型、通信速率等信息，从而确定是否支持CAN总线。
2.查看设备外部连接接口：如果设备支持CAN总线通信，可以通过查看设备的外部连接接口来确认CAN总线的接口类型和连接方式。
通常情况下，CAN总线的接口是一个圆形的9针插座，也有一些设备采用其他类型的接口，需要根据具体设备来确认。
3.使用专用工具进行扫描：如果无法确定设备是否支持CAN总线通信或者找不到外部接口，可以使用专用的CAN总线扫描工具来扫描设备，看是否可以检测到CAN总线信号。
扫描工具通常可以识别CAN总线的信号并显示通信状态，从而确认设备是否支持CAN总线通信。
二、CAN总线的连接方法1.准备CAN总线设备：在确认设备支持CAN总线通信后，需要准备好CAN总线设备，包括CAN总线模块、CAN总线数据线等。
2.连接CAN总线模块：将CAN总线模块插入设备上的CAN总线接口，确保插入正确，避免损坏设备。
通常情况下，CAN总线模块插入后会有“咔嚓”声，表示已连接成功。
3.连接CAN总线数据线：将CAN总线数据线连接到CAN总线模块上的引脚上，通常情况下，CAN总线数据线有两根线，一根为CAN_H，另一根为CAN_L，需要分别连接到CAN总线模块上对应的引脚上。
4.设置CAN总线参数：连接好CAN总线设备后，需要设置CAN总线的参数，包括通信速率、数据位率、校验方式等。
设置参数需要按照设备手册上的说明进行，确保设备之间能够正常通信。
CAN总线的使用CAN（Controller Area Network）总线是一种多主机、多线程、分散控制系统中常用的实时通信协议，被广泛应用于车载电子、工业自动化、航空航天等领域。
本文将从CAN总线的基本原理、应用场景、使用方法等方面进行介绍。
一、CAN总线的基本原理CAN总线是由以位为基本单元的串行通信协议，其通信原理可以简单概括为：数据发送方通过CAN控制器将数据转换成一系列的数据帧，并通过CAN总线发送给接收方；接收方的CAN控制器接收到数据帧后，将其还原成原始数据。
CAN总线采用了CSMA/CR（Carrier Sense Multiple Access with Collision Resolution）的数据传输方式，即对总线中数据帧的冲突进行检测和解决。
二、CAN总线的应用场景1.车载电子系统中，CAN总线常用于汽车中的各种电子控制单元（ECU）之间的通信。
例如，引擎控制单元（ECU）、刹车控制单元（ECU）、空调控制单元（ECU）等通过CAN总线进行实时的数据交换和协调。
2.工业自动化领域中，CAN总线广泛应用于工业机器人的控制、传感器的数据采集与通信等方面。
CAN总线在工业环境中的抗干扰能力较强，可以满足高噪声环境下的可靠通信要求。
3.航空航天领域中，CAN总线可用于飞机电子设备之间的数据通信，如航空仪表、飞行控制系统、通信导航系统等。
三、CAN总线的使用方法1.硬件部分：（1）CAN总线连接：CAN总线通常使用双绞线进行连接，其中一根线为CAN High（CAN_H），另一根线为CAN Low（CAN_L）。
CAN_H和CAN_L通过终端电阻连接至VCC和GND，即电压分配电阻（VCC上的120欧姆电阻和GND上的120欧姆电阻）。
（2）CAN控制器选择：需要选择适合应用需求的CAN总线控制器。
（3）CAN总线的连接节点：将需要通信的CAN节点连接至CAN总线上，通常通过CAN收发器进行连接。
CAN总线的原理及使用教程CAN总线的基本原理是基于广播通信和多主机通信机制。
多个节点可以同时发送和接收消息，消息被广播到所有其他节点，每个节点根据消息中包含的标识符来判断该消息是否与自己相关。
如果消息与节点相关，节点将处理该消息；如果消息与节点不相关，节点将忽略该消息。
这种机制使得多个节点可以在同一个总线上同时进行通信，大大提高了总线的利用率。
CAN总线的传输速率通常为1Mbps或以上，并且支持长距离传输。
它采用差分信号线进行传输，其中CAN_H和CAN_L线分别携带正向和负向信号，通过比较CAN_H和CAN_L之间的电压差来判断数值。
差分信号线的使用可以有效地抑制电磁干扰和噪声，提高传输的可靠性。
在CAN总线中，每个节点都有一个唯一的标识符用于区分不同的节点。
当节点需要发送消息时，它会将消息封装成一个帧，包括标识符、数据和一些控制字段。
帧被发送到总线上，其他节点可以接收到该帧并进行相应的处理。
节点还可以发送错误帧来检测和纠正总线上的错误。
为了保证多个节点之间的通信顺序和优先级，CAN总线采用了基于优先级的仲裁机制。
当多个节点同时发送消息时，节点根据自己的标识符计算一个仲裁值，仲裁值越小的节点具有较高的优先级，可以发送消息。
其他节点将立即停止发送，并等待仲裁完成后再发送。
这种仲裁机制保证了消息的有序发送，避免了冲突。
除了基本的消息传输外，CAN总线还支持远程帧和错误帧等功能。
远程帧用于请求其他节点发送指定标识符的消息，而错误帧用于报告总线上的错误情况。
这些功能使得CAN总线更加灵活和可靠。
在使用CAN总线时，首先需要选取合适的硬件设备和控制器。
接下来，需要进行总线的布线和连接，保证差分信号线的正确连接和屏蔽的使用。
然后，需要编写相应的软件程序来控制节点的行为，包括发送和接收消息、处理错误等。
最后，进行系统的调试和测试，确保CAN总线的正常工作。
总之，CAN总线是一种高性能的串行通信协议，具有多节点同时通信、高速传输、抗干扰能力强等优势。
/*******************************************************************---------------------Copyright(a)-----------------------------------作者：日期：修改记录：描述：STM32共有14组过滤器，用以对接收到的帧进行过滤。
每组过滤器包括了2个可配置的32位寄存器：CAN_FxR0和CAN_FxR1。
对于过滤器组，可以将其配置成屏蔽位模式，这样CAN_FxR0中保存的就是标识符匹配值，CAN_FxR1中保存的是屏蔽码，即CAN_FxR1中如果某一位为1，则CAN_FxR0中相应的位必须与收到的帧的标志符中的相应位吻合才能通过过滤器；CAN_FxR1中为0的位表示CAN_FxR0中的相应位可不必与收到的帧进行匹配。
过滤器组还可以被配置成标识符列表模式，此时CAN_FxR0和CAN_FxR1中的都是要匹配的标识符，收到的帧的标识符必须与其中的一个吻合才能通过过滤。
例如：CAN_FilterInitStructure.CAN_FilterNumber=0;//设置第一组过滤器CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;//屏蔽位模式CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit;//32位CAN_FilterInitStructure.CAN_FilterIdHigh=(0x0635<<5);//接收ID为635的消息11位帧ID 标准帧因此左移5CAN_FilterInitStructure.CAN_FilterIdLow=0x0000;CAN_FilterInitStructure.CAN_FilterMaskIdHigh=0xffff;//CAN_FilterInitStructure.CAN_FilterMaskIdLow=0xffff;CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_FIFO0;//第一组过滤器指向FIFO0CAN_FilterInitStructure.CAN_FilterActivation=ENABLE;CAN_FilterInit(&CAN_FilterInitStructure);滤波器配置详细如下：1、对扩展数据帧进行过滤:(只接收扩展数据帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLo=(((u32)slave_id<<3)|CAN_ID_EXT|CAN_RTR_DATA)&0xFF FF;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;(注：标准帧数据帧、标准远程帧和扩展远程帧均被过滤)2、对扩展远程帧过滤:(只接收扩展远程帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<3)|CAN_ID_EXT|CAN_RTR_REMOTE)&0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;3、对标准远程帧过滤:(只接收标准远程帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD|CAN_RTR_REMOTE)&0xffff;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;4、对标准数据帧过滤:(只接收标准数据帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD|CAN_RTR_DATA)&0xffff;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;5、对扩展帧进行过滤:(扩展帧不会被过滤掉)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<3)|CAN_ID_EXT)&0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFC;6、对标准帧进行过滤:(标准帧不会被过滤掉)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD)&0xffff;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFC;注：slave_id为要过滤的id号。
CAN总线接口电路的硬件设计CAN总线（Controller Area Network）是一种广泛应用于汽车和工业控制等领域的串行通信协议，它提供可靠的数据传输和实时性能。
CAN总线接口电路的硬件设计是实现CAN总线通信的关键部分，本文将围绕CAN总线接口电路的硬件设计进行详细阐述。
首先，CAN总线接口电路的硬件设计需要考虑以下几个关键因素：1.CAN控制器选择：CAN总线传输采用分为CAN2.0A和CAN2.0B两种标准，CAN控制器根据标准来支持相应的功能，硬件设计时需要根据产品需求选择合适的控制器。
2.电气特性：CAN总线是差分信号传输，其电气特性决定了CAN总线的抗干扰能力和传输距离。
硬件设计中需要考虑CAN总线的终端电阻、抑制电磁辐射等电气特性，以确保有效的信号传输。
3.数据保护：CAN总线通信中存在数据传输错误、冲突等问题，硬件设计中需要采用适当的数据校验机制和错误检测机制，确保数据的可靠性。
具体的硬件设计步骤如下：1.确定CAN控制器：根据产品需求选择合适的CAN控制器，CAN控制器一般包括CAN报文的发送和接收功能。
2.电气特性设计：根据CAN总线标准，确定电气特性要求，包括总线电压、终端电阻等。
根据总线长度和负载情况，确定总线的终端电阻值，并将终端电阻接入CAN总线。
3.电源供电设计：CAN总线需要有稳定的电源供电，保证CAN控制器和总线稳定工作。
为CAN控制器提供适当的电源电压和电流，并采取合适的滤波电路来消除电源的噪声干扰。
4.数据保护设计：通过添加合适的校验机制和错误检测机制，保障数据的可靠性。
常见的校验机制包括CRC（循环冗余校验码），错误检测机制包括奇偶校验、位填充、差错定位等。
5.引脚分配设计：根据所选用的CAN控制器的引脚定义，进行引脚分配设计。
将CAN控制器与总线连接，并与其他相关器件进行连接，如处理器、外围设备等。
6.布线设计：合理的布线设计能够减少电磁干扰，提高信号传输的稳定性。
CAN总线接口1. 简介CAN（Controller Area Network，控制器局域网）总线接口是一种常用于汽车、工业自动化和其他领域的通信协议。
它提供了一种高可靠性和实时性的通信方式，广泛应用于车辆网络和其他分布式系统。
2. CAN总线接口的功能CAN总线接口具有以下主要功能：•数据传输：CAN总线接口使用基于广播的多主机通信方式，支持多个节点之间的数据传输。
每个节点可以发送和接收消息，通过CAN总线进行数据交换。
•帧格式：CAN总线使用帧格式来定义数据的传输方式。
它包括标准帧和扩展帧两种类型。
标准帧包含11位的标识符，扩展帧包含29位的标识符，用于识别不同的消息。
•优先级：CAN总线支持消息的优先级，高优先级的消息将被优先传输。
这是通过标识符的位掩码方式实现的，具有较低标识符值的消息具有更高的优先级。
•错误检测和纠正：CAN总线通过位域和CRC校验来检测和纠正传输中的错误。
它可以检测和纠正发送和接收过程中的位错误、帧错误和其他错误。
•速率和距离：CAN总线支持高速数据传输，通常可以实现最高1 Mbps的传输速率。
同时，它支持长距离的传输，可以覆盖数百米的通信范围。
3. CAN总线接口的应用场景CAN总线接口在许多应用场景中发挥着重要作用，特别是在汽车和工业自动化领域。
以下是一些常见的应用场景：3.1 汽车网络CAN总线接口是汽车网络中最常用的通信协议之一。
它用于连接车辆中的各种电子设备，如发动机控制模块、变速器控制模块、制动系统、仪表和多媒体系统等。
CAN总线提供了可靠和实时的数据传输，使得这些设备可以相互通信并协调工作。
3.2 工业自动化在工业自动化领域，CAN总线接口被广泛应用于连接不同的控制器和传感器。
它可以用于机器人控制、PLC系统、传感器网络等。
CAN总线的可靠性和实时性使得这些设备可以快速传输数据并响应实时控制需求。
3.3 能源管理系统CAN总线接口也可以用于能源管理系统，如太阳能电池组、储能系统和配电系统等。
/*******************************************************************---------------------Copyright(a)-----------------------------------作者：日期：修改记录：描述：STM32共有14组过滤器，用以对接收到的帧进行过滤。
每组过滤器包括了2个可配置的32位寄存器：CAN_FxR0和CAN_FxR1。
对于过滤器组，可以将其配置成屏蔽位模式，这样CAN_FxR0中保存的就是标识符匹配值，CAN_FxR1中保存的是屏蔽码，即CAN_FxR1中如果某一位为1，则CAN_FxR0中相应的位必须与收到的帧的标志符中的相应位吻合才能通过过滤器；CAN_FxR1中为0的位表示CAN_FxR0中的相应位可不必与收到的帧进行匹配。
过滤器组还可以被配置成标识符列表模式，此时CAN_FxR0和CAN_FxR1中的都是要匹配的标识符，收到的帧的标识符必须与其中的一个吻合才能通过过滤。
例如：CAN_FilterInitStructure.CAN_FilterNumber=0;//设置第一组过滤器CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;//屏蔽位模式CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit;//32位CAN_FilterInitStructure.CAN_FilterIdHigh=(0x0635<<5);//接收ID为635的消息11位帧ID 标准帧因此左移5CAN_FilterInitStructure.CAN_FilterIdLow=0x0000;CAN_FilterInitStructure.CAN_FilterMaskIdHigh=0xffff;//CAN_FilterInitStructure.CAN_FilterMaskIdLow=0xffff;CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_FIFO0;//第一组过滤器指向FIFO0CAN_FilterInitStructure.CAN_FilterActivation=ENABLE;CAN_FilterInit(&CAN_FilterInitStructure);滤波器配置详细如下：1、对扩展数据帧进行过滤:(只接收扩展数据帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLo=(((u32)slave_id<<3)|CAN_ID_EXT|CAN_RTR_DATA)&0xFF FF;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;(注：标准帧数据帧、标准远程帧和扩展远程帧均被过滤)2、对扩展远程帧过滤:(只接收扩展远程帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<3)|CAN_ID_EXT|CAN_RTR_REMOTE)&0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;3、对标准远程帧过滤:(只接收标准远程帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD|CAN_RTR_REMOTE)&0xffff;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;4、对标准数据帧过滤:(只接收标准数据帧)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD|CAN_RTR_DATA)&0xffff;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;5、对扩展帧进行过滤:(扩展帧不会被过滤掉)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<3)|CAN_ID_EXT)&0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFC;6、对标准帧进行过滤:(标准帧不会被过滤掉)CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD)&0xffff;CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFC;注：slave_id为要过滤的id号。
关于CANopen通讯模块的使用方法CANopen是一种用于工业自动化领域的开放性通信协议。
CANopen通讯模块是用于实现CANopen协议的硬件设备，可用于实现设备之间的数据通信和控制。
使用CANopen通讯模块的步骤如下：1. 硬件连接：首先，将CANopen通讯模块正确连接到设备的CAN总线上。
通常，CANopen模块有连接CAN总线的端口和连接设备的端口。
2. 配置通讯参数：在使用CANopen通讯模块之前，需要进行通讯参数的配置。
通常，CANopen模块提供了配置工具，可以通过PC连接进行配置。
需要配置的参数包括通讯速率、节点ID、节点类型等。
3. 实现对象字典：对象字典是CANopen通讯中的核心概念，用于描述设备的功能和状态。
在CANopen通讯模块中，需要根据设备的需求，定义和实现对象字典。
对象字典包括了对象索引和子索引，每个对象索引对应一个对象，每个子索引对应一个具体的属性或数据。
4. 实现应用程序：使用CANopen通讯模块进行通信和控制的核心是实现应用程序。
可以根据需要，使用编程语言（如C、C++、Python等）编写应用程序，通过CANopen模块提供的API进行数据读写、配置参数和控制操作。
应用程序可以根据对象字典中定义的数据结构进行数据的读取和设置，并且可以通过发送CANopen消息实现设备之间的通信。
5. 测试和调试：在完成应用程序的编写后，需要进行测试和调试。
可以使用CANopen分析仪等工具监控通讯数据的传输和接收情况，确保数据的正确性和稳定性。
如果遇到问题，可以使用调试工具对通讯模块进行配置和故障排除。
使用CANopen通讯模块时需要注意以下几点：1.确保硬件的连接正确，包括连接CAN总线和设备的电源等。
2.在配置通讯参数时，需要确保设备的节点ID唯一，并设置正确的通讯速率。
3.在定义对象字典时，需要根据设备的需求和规范进行合理的设计和实现。
4. 在编写应用程序时，需要熟悉CANopen协议和通讯模块提供的API，以确保正确的数据读写和控制操作。
