神威气动 文档标题：sc系列标准气缸一、sc系列标准气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
神威气动 文档标题：单作用气缸一、单作用气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
sc气缸原理
SC气缸（Single-acting Cylinder）是一种常见的气动执行元件，其工作原理基于压缩空气的运动和控制。
SC气缸主要由气缸体、活塞、活塞杆和密封件组成。
当压缩空气通过气缸体进入气缸时，压缩空气会推动活塞沿气缸体内部的轴向移动。
活塞上的活塞杆则与外界相连，用于传递力量或实现工作。
在气缸体内，通过导向件的作用，压缩空气只能在一侧推动活塞移动，这就是SC气缸的"单作用"之处。
具体来说，SC气缸分为两个工作阶段：进气阶段和回气阶段。
在进气阶段，压缩空气通过进气口进入气缸体，推动活塞向前移动。
同时，活塞杆的另一端产生出一定的空气压力，可以将这一压力传递到外界，从而实现控制或工作。
在回气阶段，通过控制开关或其他装置，排气口打开，气缸体内的压缩空气通过排气口排出，从而使活塞返回初始位置。
SC气缸的工作原理可以简单概括为"进气推"和"回气弹"。
即
通过压缩空气的进气推动活塞做功，而活塞杆的弹性使气缸能够回到初始位置。
SC气缸广泛应用于各种机械和自动化系统中，例如工厂流水线、装配线、自动化机械手等。
其结构简单、操作方便，并且具有较高的力矩输出和响应速度。
同时，SC气缸还可以通过
配备不同类型的控制元件（如限位开关、压力开关等）来实现自动控制和安全保护。
神威气动 文档标题：气缸示意图气缸示意图的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。

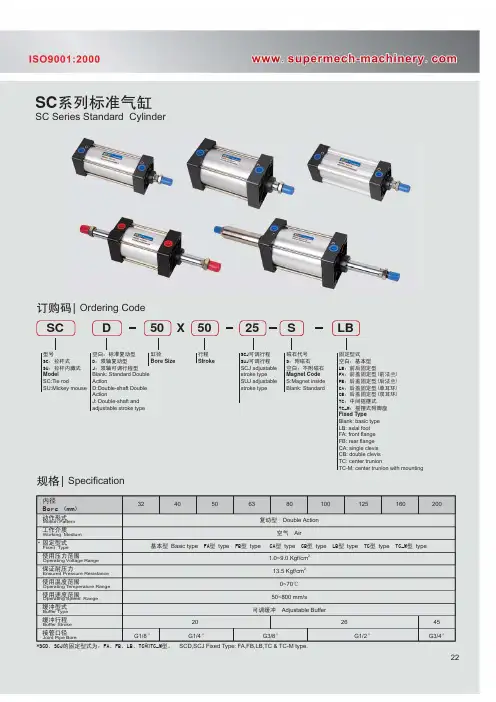

SC 系列标准气缸SC Series Standard Cylinder型号SC：拉杆式SU：拉杆内藏式Model SC:Tie rodSU:Mickey mouseSCD 空白：标准复动型D：双轴复动型J：双轴可调行程型Blank: Standard Double ActionD:Double-shaft Double ActionJ: Double-shaft and adjustable stroke type缸径Bore Size 50SCJ可调行程SUJ可调行程SCJ adjustable stroke typeSUJ adjustable stroke type25行程Stroke50X 磁石代号S：附磁石空白：不附磁石Magnet Code S:Magnet inside Blank: StandardS固定型式空白：基本型LB：前后固定型FA：前盖固定型(前法兰)FB：后盖固定型(后法兰)CA：后盖固定型(单耳环)CB：后盖固定型(双耳环)TC：中间摇摆式TC-M：摇摆式附脚座Fixed TypeBlank: basic type LB: axial foot FA: front fl ange FB: rear fl ange CA: single clevis CB: double clevis TC: center trunionTC-M: center trunion with mountingLB32内径Bore (mm)406380160200动作形式工作介质固定型式使用压力范围保证耐压力使用温度范围使用速度范围缓冲型式缓冲行程接管口径Motion Pattern Working MediumFixed Type Operating Voltage Range Ensured Pressure Resistance Operating T emperature Range Operating Speed Range Buffer Type Buffer Stroke Joint Pipe Bore50100125复动型 Double Action空气 Air基本型 Basic type FA型 type FB型 type CA型 type CB型 type LB型 type TC型 type TC-M型 type1.0~9.0 Kgf/cm 213.5 Kgf/cm 20~70℃50~800 mm/s可调缓冲 Adjustable Buffer*G1/8″G1/4″G3/4″G3/8″G1/2″202645*SCD、SCJ的固定型式为：FA、FB、LB、TC和TC-M型。
SC32X25亚德客气缸本文由鼎誉自动化提供型号：SC32X25 品牌：亚德客类别：标准气缸气缸简介：亚德客SC32X25标准气缸的原理是气压传动中将压缩气体的压力能转换为机械能的气动执行元件。
气缸有做往复直线运动的和做往复摆动的两类。
做往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。
引导活塞在其中进行直线往复运动的圆筒形金属机件。
工质在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
气缸选型：气缸特性：1、亚德客SC32X25标准气缸2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；3、为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好；4、与ISO15552标准气缸相比，同缸径SC系列气缸长度小；5、气缸缓冲调节平稳；6、多种规格的气缸及气缸安装附件可供客户选择使用；7、选择耐高温密封材料，可保证气缸在150℃条件下正常工作。
气缸技术参数：气缸安装与使用：1、工作中負載有變化時,應選用輸出力充裕的氣缸;2、在高溫或者腐蝕性條件下,應選用相應的耐高溫或耐腐蝕性氣缸;3、在濕度大,粉塵多,或者有水滴、油塵、焊渣的場合,氣缸應採取必要的防護措施;4、氣缸接入管道前,必須清除管道內髒物,防止雜物進入氣缸內;5、氣缸使用介質應經過40um以上濾芯過濾後方可使用;6、在低溫環境下,應採取抗凍措施,防止系統中的水分凍結;7、氣缸使用前應經空載試運轉,運轉前將緩衝調至最小,逐步放鬆,以免產生過大衝擊而損傷氣缸;8、氣缸在工作過程中應盡可能避免受側向載荷,以維持氣缸的正常工作和延長使用壽命;9、氣缸拆下長時間不使用,要注意表面防銹,進排氣口應加防塵堵塞帽。
气缸功能符号：。
神威气动 文档标题：sc标准气缸规格一、sc标准气缸规格的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
神威气动 文档标题：气缸图纸气缸图纸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
SC标准气缸的力与其工作气压、气缸缸径和活塞杆直径有关。
一般来说，SC标准气缸的力在0.5MPa的工作气压下，可以达到40KG的力量，最大可达55KG左右。
缸径越大，力量越大。
但需要注意的是，这里的力是指理论输出力，实际输出力可能会受到气缸结构、设计、使用环境等因素的影响。
另外，根据气缸类型（单杆单作用、单杆双作用、双杆双作用等），其理论输出力的计算公式和数值也会有所不同。
为了方便查询，可以参考气动元件供应商提供的气缸理论输出力表格。
在实际应用中，可以根据气缸的工作压力、缸径等参数进行选型和计算。
