1 平面机构运动简图和自由度 习题答案

平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。

5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。

而又能产生一定形式相对运动的。

2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。

3、运动副的两构件之间，接触形式有接触，接触和接触三种。

4、两构件之间作接触的运动副，叫低副。

5、两构件之间作或接触的运动副，叫高副。

6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。

7、移动副的两构件之间，在接触处只允许按方向作相对移动。

8、带动其他构件的构件，叫原动件。

9、在原动件的带动下，作运动的构件，叫从动件。

10、低副的优点：制造和维修，单位面积压力，承载能力。

11、低副的缺点：由于是摩擦，摩擦损失比大，效率。

12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。

13、房门的开关运动，是副在接触处所允许的相对转动。

14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。

15、火车车轮在铁轨上的滚动，属于副。

三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）2、凡两构件直接接触，而又相互联接的都叫运动副。

（）3、运动副是联接，联接也是运动副。

（）4、运动副的作用，是用来限制或约束构件的自由运动的。

（）5、螺栓联接是螺旋副。

（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。

（）7、组成移动副的两构件之间的接触形式，只有平面接触。

（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。

（）9、运动副中，两构件联接形式有点、线和面三种。

（）10、由于两构件间的联接形式不同，运动副分为低副和高副。

第1章 平面机构的自由度和速度分析本章要点：1、理解运动副及其分类，熟识各种平面运动副的一般表示方法；了解平面机构的组成。

2、熟练看懂教材中的平面机构的运动简图。

3、能够正确判断和处理平面机构运动简图中的复合铰链、局部自由度和常见的虚约束，综合运用公式F=3n-2P L -P H 计算平面机构的自由度并判断其运动是否确定。

第一节 平面机构的组成基本概念1、平面机构的定义：所有构件都在互相平行的平面内运动的机构2、自由度：构件所具有的独立运动个数3、运动副：两个构件直接接触组成的仍能产生某些相对运动的联接 第二节 平面机构的运动简图平时观察机构的组成及运动形式时，不可能将复杂的机构全部绘制下来观看，应该将不必要的零件去掉，用简单的线条表示机构的运动形式：机构的运动简图、机构简图 步 骤1、运转机械，搞清楚运动副的性质、数目和构件数目；2、测量各运动副之间的尺寸，选投影面（运动平面）；3、按比例绘制运动简图；简图比例尺：μl =实际尺寸 m / 图上长度mm4、检验机构是否满足运动确定的条件。

第三节 平面机构的自由度 一、平面机构自由度计算公式机构的自由度保证机构具有确定运动，机构中各构件相对于机架的独立运动数目 一个原动件只能提供一个独立运动 机构具有确定运动的条件为 自由度=原动件的个数平面机构的每个活动构件在未用运动副联接之前，都有三个自由度 经运动副相联后，构件自由度会有变化：自由度的计算公式 F=3n －(2PL +Ph )二、计算平面机构自由度的注意事项活动构件 构件总自由度 3×n 低副约束数 2 × P高副约束数1 × P h n1、复合铰链：两个以上的构件在同一处以转动副相联2、局部自由度：与输出件运动无关的自由度出现在加装滚子的场合，计算时应去掉Fp3、虚约束：对机构的运动实际不起作用的约束计算自由度时应去掉虚约束第四节速度瞬心及在机构速度分析上的应用机构运动分析的任务、目的和方法（1）任务：在已知机构尺寸及原动件运动规律的情况下，确定机构中其他构件上某些点的轨迹、位移、速度及加速度和构件的角位移、角速度及角加速度。

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1.虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。

2.局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3.说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7解：运动简图如下：12-8 答：1. F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a ）1.图（a ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1，该机构的自由度数为1ABCD 123（b ）1.图（b ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

B2-10答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

平面机构的自由度和速度分析一、复习思考题1、什么是运动副运动副的作用是什么什么是高副什么是低副2、平面机构中的低副和高副各引入几个约束3、机构自由度数和原动件数之间具有什么关系4、用机构运动简图表示你家中的缝纫机的踏板机构。

5、计算平面机构自由度时，应注意什么问题二、填空题{1、运动副是指能使两构件之间既保持直接接触。

而又能产生一定形式相对运动的几何连接。

2、由于组成运动副中两构件之间的接触形式不同，运动副分为高副和低副。

3、运动副的两构件之间，接触形式有点接触，线接触和面接触三种。

4、两构件之间作面接触的运动副，叫低副。

5、两构件之间作点或线接触的运动副，叫高副。

6、回转副的两构件之间，在接触处只允许绕孔的轴心线作相对转动。

7、移动副的两构件之间，在接触处只允许按给定方向作相对移动。

8、带动其他构件运动的构件，叫原动件。

9、在原动件的带动下，作确定运动的构件，叫从动件。

10、低副的优点：制造和维修容易，单位面积压力小，承载能力大。

/11、低副的缺点：由于是滑动摩擦，摩擦损失比高副大，效率低。

12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的螺旋副在接触处的复合运动。

13、房门的开关运动，是回转副在接触处所允许的相对转动。

14、抽屉的拉出或推进运动，是移动副在接触处所允许的相对移动。

15、火车车轮在铁轨上的滚动，属于高副。

三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）2、凡两构件直接接触，而又相互联接的都叫运动副。

（）3、运动副是联接，联接也是运动副。

（）<4、运动副的作用，是用来限制或约束构件的自由运动的。

（）5、螺栓联接是螺旋副。

（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。

（）7、组成移动副的两构件之间的接触形式，只有平面接触。

（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。

（）9、运动副中，两构件联接形式有点、线和面三种。

计算题（共33题）一、平面机构运动简图和自由度（11题）1、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度F=3n-2P l-P H=3×7-2×9-1×2=1 ∵F＞0，且机构自由度等于机构原动件数∴机构运动确定。

2、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度F=3n-2P l-P H=3×7-2×9-1=2∵F＞0，且机构自由度等于机构原动件数∴机构运动确定。

3、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度F=3n-2P l-P H=3×5-2×7=1第1页，共22页第2页，共22页∵ F ＞0，且机构自由度等于机构原动件数∴ 机构运动确定。

4、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度 F=3n-2P l -P H =3×4-2×5-1=1∵ F ＞0，且机构自由度等于机构原动件数∴ 机构运动确定。

5、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度 F=3n-2P l -P H =3×3-2×3-2=1∵ F ＞0，且机构自由度等于机构原动件数∴ 机构运动确定。

第3页，共22页6、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度 F=3n-2P l -P H =3 ∵ F ＞0 ∴ 机构运动确定。

7、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度 F=3n-2P l -P H =3×5-2×7=1∵ F ＞0 ∴ 机构运动确定。

8答：机构自由度 F=3n-2P l -P H =3×8-2×11-1=1∵ F ＞0 ∴ 机构运动确定。

第4页，共22页9、计算图示机构的自由度，判定机构运动是否确定。

答：机构自由度 F=3n-2P l -P H =3×4-2×4-2=2∵ F ＞0 ∴ 机构运动确定。

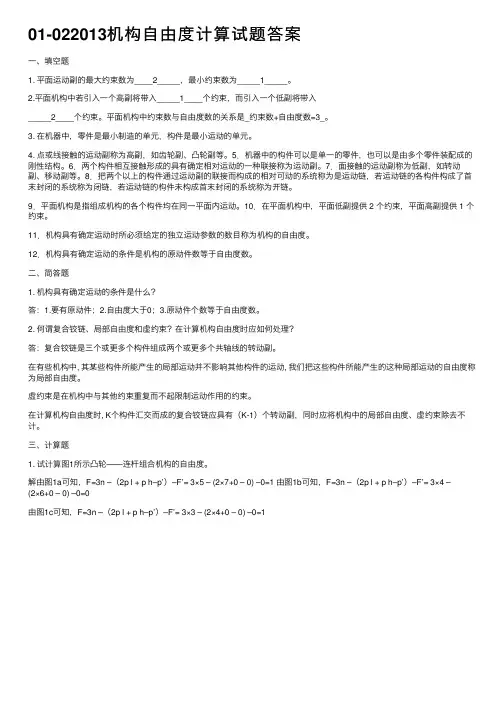

01-022013机构⾃由度计算试题答案⼀、填空题1. 平⾯运动副的最⼤约束数为____2_____，最⼩约束数为_____1_____。

2.平⾯机构中若引⼊⼀个⾼副将带⼊_____1____个约束，⽽引⼊⼀个低副将带⼊_____2____个约束。

平⾯机构中约束数与⾃由度数的关系是_约束数+⾃由度数=3_。

3. 在机器中，零件是最⼩制造的单元，构件是最⼩运动的单元。

4. 点或线接触的运动副称为⾼副，如齿轮副、凸轮副等。

5．机器中的构件可以是单⼀的零件，也可以是由多个零件装配成的刚性结构。

6．两个构件相互接触形成的具有确定相对运动的⼀种联接称为运动副。

7．⾯接触的运动副称为低副，如转动副、移动副等。

8．把两个以上的构件通过运动副的联接⽽构成的相对可动的系统称为是运动链，若运动链的各构件构成了⾸末封闭的系统称为闭链，若运动链的构件未构成⾸末封闭的系统称为开链。

9．平⾯机构是指组成机构的各个构件均在同⼀平⾯内运动。

10．在平⾯机构中，平⾯低副提供 2 个约束，平⾯⾼副提供 1 个约束。

11．机构具有确定运动时所必须给定的独⽴运动参数的数⽬称为机构的⾃由度。

12．机构具有确定运动的条件是机构的原动件数等于⾃由度数。

⼆、简答题1. 机构具有确定运动的条件是什么？答：1.要有原动件；2.⾃由度⼤于0；3.原动件个数等于⾃由度数。

2. 何谓复合铰链、局部⾃由度和虚约束？在计算机构⾃由度时应如何处理？答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。

在有些机构中, 其某些构件所能产⽣的局部运动并不影响其他构件的运动, 我们把这些构件所能产⽣的这种局部运动的⾃由度称为局部⾃由度。

虚约束是在机构中与其他约束重复⽽不起限制运动作⽤的约束。

在计算机构⾃由度时, K个构件汇交⽽成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部⾃由度、虚约束除去不计。

三、计算题1. 试计算图1所⽰凸轮——连杆组合机构的⾃由度。

一、填空题1.机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

2.平面机构的自由度计算公式为：（F=3n-2P L-P H）。

3.从机构结构观点来看，任何机构是由_原动件_、__机架_、_从动件三部分组成。

4.构件的自由度是指构件所具有的独立运动的数目5.两构件之间以线接触所组成的平面运动副，称为高副，它产生1个约束，而保留 2 个自由度。

6.机构中的运动副是指使两构件直接接触并产生一定相对运动的连接7.机构具有确定的相对运动条件是原动件数等于机构的自由度。

8.在平面机构中若引入一个高副将引入_1_个约束，而引入一个低副将引入_2_个约束，构件数、约束数与机构自由度的关系是F=3n-2P L-P H。

9.当两构件构成运动副后，中，每个运动副引入的约束至多为 2 ，至少为 1 。

10.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是高副。

11.计算平面机构自由度的公式为Ｆ= F=3n-2P L-P H，应用此公式时应注意判断：A. 复合铰链，B.局部自由度，C.虚约束。

12.机构中的复合铰链是指；局部自由度是指；虚约束是指。

13.机构运动简图是的简单图形。

14.机构中，若两构件之间既相互直接接触，又具有一定的相对运动，形成一种可动连接称为运动副，通过面接触而形成的联接称为低副，通过点或线接触而形成的联接称为高副。

15.构成机构的要素是零件和构件；构件是机构中的运动单元体。

16.运动副是指能使两构件之间既能保持_直接_接触，而又能产生一定的形式相对运动的_联接__。

17.图示机构要有确定运动需要有__1_个原动件。

18.平面运动副可分为低副和高副，低副又可分为转动副和移动副。

19.运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

20.平面运动副的最大约束数为2 。

21、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

22、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

1、平面机构及其自由度1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

图 b ）2）分析其是否能实现设计意图。

由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c 1） 图 c 2） 2、试画出图示平面机构的运动简图，并计算其自由度。

解：3=n ，4=l p ，0=h p ，123=--=h l p p n F解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

解：7=n ，10=l p ，0=h p ，123=--=h l p p n F解：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度解：9=n ，12=l p ，2=h p ，123=--=h l p p n F解： D,E,FG 与D ，H ，J ，I 为对称结构，去除左边或者右边部分，可得，活动构件总数为7，其中转动副总数为8，移动副总数为2，高副数为0，机构自由度为1。

（其中E 、D 及H 均为复合铰链）4、试求图示各机构在图示位置时全部瞬心的位置（用符号ij P 直接标注在图上）。
