第3节 带电粒子在匀强磁场中的运动核心素养导学一、带电粒子在匀强磁场中的运动1．带电粒子沿着与磁场垂直的方向射入匀强磁场，由于带电粒子初速度的方向和洛伦兹力的方向都在与磁场方向 的平面内。
所以，粒子只能在该平面内运动。
2．洛伦兹力总是与粒子运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小。
3．粒子速度大小不变，粒子在匀强磁场中所受洛伦兹力大小也不改变，洛伦兹力提供粒子做圆周运动的向心力，粒子做 运动。
带电粒子在匀强磁场中做匀速圆周运动，带电粒子的重力忽略不计，洛伦兹力提供向心力。
二、带电粒子在磁场中做圆周运动的半径和周期1．半径公式由洛伦兹力提供向心力q v B ＝m v 2r ，可得圆周运动的半径r ＝ 。
2．周期公式匀速圆周运动的周期T ＝2πr v ，将r ＝m v qB 代入，可得T ＝ 。
1.电子以某一速度进入洛伦兹力演示仪中。
(1)励磁线圈通电前后电子的运动情况相同吗？提示：①通电前，电子做匀速直线运动。
②通电后，电子做匀速圆周运动。
(2)电子在洛伦兹力演示仪中做匀速圆周运动时，什么力提供向心力？提示：洛伦兹力提供向心力。
2.如图，带电粒子在匀强磁场中做匀速圆周运动。
判断下列说法的正误。
(1)运动电荷在匀强磁场中做匀速圆周运动的周期与速度有关。
( )(2)带电粒子做匀速圆周运动的半径与带电粒子进入匀强磁场时速度的大小有关。
( )(3)带电粒子若垂直进入非匀强磁场后做半径不断变化的运动。
( )新知学习(一)⎪⎪⎪带电粒子做圆周运动的半径和周期[任务驱动]美丽的极光是由来自太阳的高能带电粒子流进入地球高空大气层出现的现象。
科学家发现并证实，向地球两极做螺旋运动的这些高能粒子的旋转半径是不断减小的，这主要与哪些因素有关？提示：一方面磁场在不断增强，另一方面由于大气阻力粒子速度不断减小，根据r ＝m v qB，半径r 是不断减小的。
[重点释解]1．由公式r ＝m v qB 可知，带电粒子在匀强磁场中做圆周运动的半径r 与比荷q m 成反比，与速度v 成正比，与磁感应强度B 成反比。
•带电粒子在匀强磁场中的运动形式:•电偏转与磁偏转的对比:关于角度的两个结论:(1)粒子速度的偏向角φ等于圆心角α，并等于AB弦与切线的弦切角θ的2倍(如图所示)，即。
(2)相对的弦切角θ相等，与相邻的弦切角θ'互补，即有界磁场中的对称及临界问题:(1)直线边界粒子进出磁场时的速度关于磁场边界对称．如图所示。
(2)圆形边界①沿半径方向射入磁场，必沿半径方向射出磁场。
②射入磁场的速度方向与所在半径间夹角等于射出磁场的速度方向与所在半径间的夹角。
(3)平行边界存在着临界条件：(4)相交直边界•带电粒子在匀强磁场中的匀速圆周运动: •确定轨迹圆心位置的方法：带电粒子在磁场中做圆周运动时间和转过圆心角的求解方法：带电粒子在有界磁场中的临界与极值问题的解法：当某种物理现象变化为另一种物理现象，或物体从一种状态变化为另一种状态时，发生这种质的飞跃的转折态通常称为临界状态，涉及临界状态的物理问题叫做临界问题，产生临界状态的条件叫做临界条件，临界问题能有效地考查学生多方面的能力，在高考题中屡见不鲜。
认真分析系统所经历的物理过程，找出与临界状态相对应的临界条件，是解答这类题目的关键，寻找临界条件，方法之一是从最大静摩擦力、极限频率、临界角、临界温度等具有临界含义的物理量及相关规律人手：方法之二是以题目叙述中的一些特殊词语如“恰好”、“刚好”、“最大”、“最高”、“至少”为突破口，挖掘隐含条件，探求临界位置或状态。
如：(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。
据此可以确定速度、磁感应强度、轨迹半径、磁场区域面积等方面的极值。
(2)当速度v一定时，弧长(或弦长)越大，圆周角越大，则带电粒子在有界磁场巾运动的时间越长。
(前提条件是弧是劣弧)(3)当速率v变化时，圆周角大的，运动时间越越长。
“动态圆”问题的解法：1．入射粒子不同具体地说当入射粒子的比荷不同时，粒子以相同的速度或以相同的动能沿相同的方向射人匀强磁场时，粒子在磁场中运动的周期必不相同；运动的轨迹半径，在以不同的速度入射时不相同，以相同动能入射时可能不同。

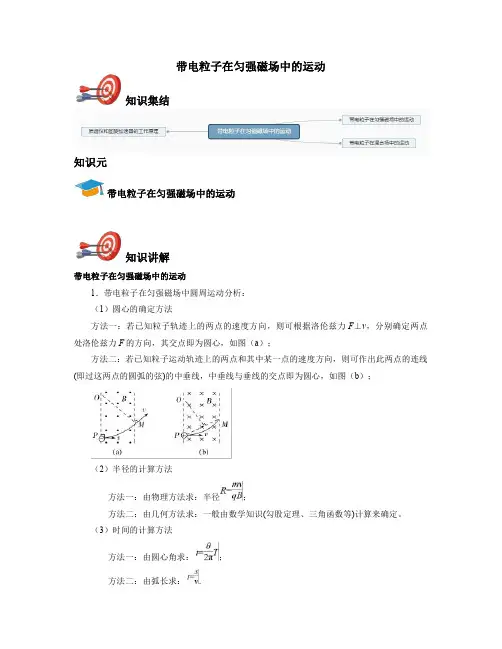

带电粒子在匀强磁场中的运动知识集结知识元带电粒子在匀强磁场中的运动知识讲解带电粒子在匀强磁场中的运动1．带电粒子在匀强磁场中圆周运动分析：（1）圆心的确定方法方法一：若已知粒子轨迹上的两点的速度方向，则可根据洛伦兹力F⊥v，分别确定两点处洛伦兹力F的方向，其交点即为圆心，如图（a）；方法二：若已知粒子运动轨迹上的两点和其中某一点的速度方向，则可作出此两点的连线(即过这两点的圆弧的弦)的中垂线，中垂线与垂线的交点即为圆心，如图（b）；（2）半径的计算方法方法一：由物理方法求：半径；方法二：由几何方法求：一般由数学知识(勾股定理、三角函数等)计算来确定。
（3）时间的计算方法方法一：由圆心角求：；方法二：由弧长求：.带电粒子在磁场中运动的多解问题1．带电粒子电性不确定形成多解受洛伦兹力作用的带电粒子，可能带正电，也可能带负电，在相同的初速度条件下，正、负粒子在磁场中的运动轨迹不同，因而形成多解。
如图所示。
2．磁场方向不确定形成多解有些题目只告诉了磁感应强度的大小，而未具体指出磁感应强度的方向，此时必须考虑由磁感应强度方向不确定而形成的多解。
如图所示。
3．临界状态不唯一形成多解如图所示，带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能直接穿过去了，也可能转过180°从入射界面反向飞出，于是形成了多解。
如图所示。
4．运动的往复性形成多解带电粒子在部分是电场、部分是磁场的空间运动时，往往具有往复性，因而形成多解。
如图所示。
解决多解问题的一般思路（1）明确带电粒子的电性和磁场方向；（2）正确找出带电粒子运动的临界状态；（3）结合带电粒子的运动轨迹利用圆周运动的周期性进行分析计算。
例题精讲带电粒子在匀强磁场中的运动例1.'如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电量为+q的粒子（不计重力）从P点以大小为v0的水平初速度射入电场，随后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板。

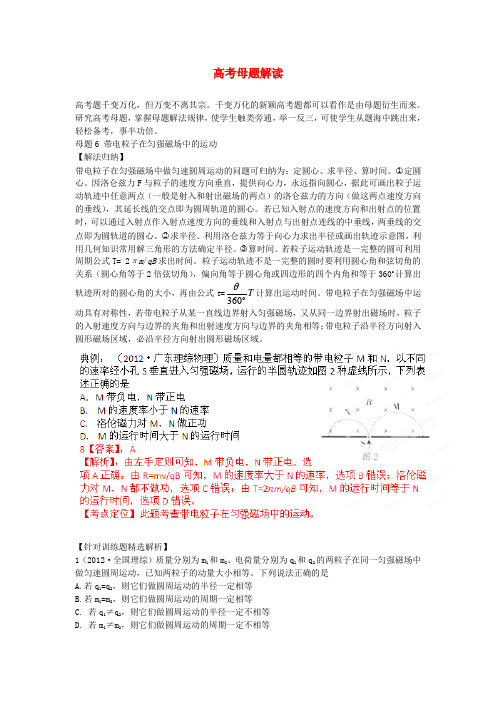

高考母题解读高考题千变万化，但万变不离其宗。
千变万化的新颖高考题都可以看作是由母题衍生而来。
研究高考母题，掌握母题解法规律，使学生触类旁通，举一反三，可使学生从题海中跳出来，轻松备考，事半功倍。
母题6 带电粒子在匀强磁场中的运动【解法归纳】带电粒子在匀强磁场中做匀速圆周运动的问题可归纳为：定圆心、求半径、算时间。
○1定圆心。
因洛仑兹力F与粒子的速度方向垂直，提供向心力，永远指向圆心，据此可画出粒子运动轨迹中任意两点（一般是射入和射出磁场的两点）的洛仑兹力的方向（做这两点速度方向的垂线），其延长线的交点即为圆周轨道的圆心。
若已知入射点的速度方向和出射点的位置时，可以通过入射点作入射点速度方向的垂线和入射点与出射点连线的中垂线，两垂线的交点即为圆轨道的圆心。
○2求半径。
利用洛仑兹力等于向心力求出半径或画出轨迹示意图，利用几何知识常用解三角形的方法确定半径。
○3算时间。
若粒子运动轨迹是一完整的圆可利用周期公式T=2πm/qB求出时间。
粒子运动轨迹不是一完整的圆时要利用圆心角和弦切角的关系（圆心角等于2倍弦切角），偏向角等于圆心角或四边形的四个内角和等于360o计算出轨迹所对的圆心角的大小，再由公式t=o360T计算出运动时间。
带电粒子在匀强磁场中运动具有对称性，若带电粒子从某一直线边界射入匀强磁场，又从同一边界射出磁场时，粒子的入射速度方向与边界的夹角和出射速度方向与边界的夹角相等；带电粒子沿半径方向射入圆形磁场区域，必沿半径方向射出圆形磁场区域。
【针对训练题精选解析】1（2012·全国理综）质量分别为m1和m2、电荷量分别为q1和q2的两粒子在同一匀强磁场中做匀速圆周运动，已知两粒子的动量大小相等。
下列说法正确的是A.若q1=q2，则它们做圆周运动的半径一定相等B.若m1=m2，则它们做圆周运动的周期一定相等C. 若q1≠q2，则它们做圆周运动的半径一定不相等D. 若m1≠m2，则它们做圆周运动的周期一定不相等2.（2011浙江理综第20题）利用如图1所示装置可以选择一定速度范围内的带电粒子。
带电粒子在匀强磁场中的运动（知识小结）一．带电粒子在磁场中的运动（1）带电粒子在磁场中运动时，若速度方向与磁感线平行，则粒子不受磁场力，做匀速直线运动；即 ① 为静止状态。
② 则粒子做匀速直线运动。
（2）若速度方向与磁感线垂直，带电粒子在匀强磁场中做匀速圆周运动，洛伦兹力起向心力作用。
（3）若速度方向与磁感线成任意角度，则带电粒子在与磁感线平行的方向上做匀速直线运动，在与磁感线垂直的方向上做匀速圆周运动，它们的合运动是螺线运动。
二、带电粒子在匀强磁场中的圆周运动1．运动分析：洛伦兹力提供向心力，使带电粒子在匀强磁场中做匀速圆周运动．(4)运动时间： (Θ 用弧度作单位 )1．只有垂直于磁感应强度方向进入匀强磁场的带电粒子，才能在磁场中做匀速圆周运动．2．带电粒子做匀速圆周运动的半径与带电粒子进入磁场时速率的大小有关，而周期与速率、半径都无关．三、带电粒子在有界匀强磁场中的匀速圆周运动(往往有临界和极值问题)(一)边界举例:1、直线边界（进出磁场有对称性）规律：如从同一直线边界射入的粒子，再从这一边射出时，速度与边界的夹角相等。
速度与边界的夹角等于圆弧所对圆心角的一半，并且如果把两个速度移到共点时，关于直线轴对称。
2、平行边界（往往有临界和极值问题）（在平行有界磁场里运动，轨迹与边界相切时，粒子恰好不射出边界）3、矩形边界磁场区域为正方形，从a 点沿ab 方向垂直射入匀强磁场：若从c 点射出，则圆心在d 处若从d 点射出，则圆心在ad 连线中点处4.（从平面几何的角度看，是粒子轨迹圆与磁场边界圆的两圆相交问题。
）特殊情形：在圆形磁场内,沿径向射入时，必沿径向射出2．其特征方程为：F 洛＝F 向． 3．三个基本公式： (1)向心力公式：qvB ＝m v 2R ； (2)半径公式：R ＝mv qB ； (3)周期和频率公式：T ＝2πm qB ＝1f ； 222m t qB m qB T θππθπθ==⨯=⨯v L =t一般情形：磁场圆心O和运动轨迹圆心O′都在入射点和出射点连线AB的中垂线上。
