第3节 带电粒子在匀强磁场中的运动核心素养导学一、带电粒子在匀强磁场中的运动1．带电粒子沿着与磁场垂直的方向射入匀强磁场，由于带电粒子初速度的方向和洛伦兹力的方向都在与磁场方向 的平面内。

所以，粒子只能在该平面内运动。

2．洛伦兹力总是与粒子运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小。

3．粒子速度大小不变，粒子在匀强磁场中所受洛伦兹力大小也不改变，洛伦兹力提供粒子做圆周运动的向心力，粒子做 运动。

带电粒子在匀强磁场中做匀速圆周运动，带电粒子的重力忽略不计，洛伦兹力提供向心力。

二、带电粒子在磁场中做圆周运动的半径和周期1．半径公式由洛伦兹力提供向心力q v B ＝m v 2r ，可得圆周运动的半径r ＝ 。

2．周期公式匀速圆周运动的周期T ＝2πr v ，将r ＝m v qB 代入，可得T ＝ 。

1.电子以某一速度进入洛伦兹力演示仪中。

(1)励磁线圈通电前后电子的运动情况相同吗？提示：①通电前，电子做匀速直线运动。

②通电后，电子做匀速圆周运动。

(2)电子在洛伦兹力演示仪中做匀速圆周运动时，什么力提供向心力？提示：洛伦兹力提供向心力。

2.如图，带电粒子在匀强磁场中做匀速圆周运动。

判断下列说法的正误。

(1)运动电荷在匀强磁场中做匀速圆周运动的周期与速度有关。

( )(2)带电粒子做匀速圆周运动的半径与带电粒子进入匀强磁场时速度的大小有关。

( )(3)带电粒子若垂直进入非匀强磁场后做半径不断变化的运动。

( )新知学习(一)⎪⎪⎪带电粒子做圆周运动的半径和周期[任务驱动]美丽的极光是由来自太阳的高能带电粒子流进入地球高空大气层出现的现象。

科学家发现并证实，向地球两极做螺旋运动的这些高能粒子的旋转半径是不断减小的，这主要与哪些因素有关？提示：一方面磁场在不断增强，另一方面由于大气阻力粒子速度不断减小，根据r ＝m v qB，半径r 是不断减小的。

[重点释解]1．由公式r ＝m v qB 可知，带电粒子在匀强磁场中做圆周运动的半径r 与比荷q m 成反比，与速度v 成正比，与磁感应强度B 成反比。

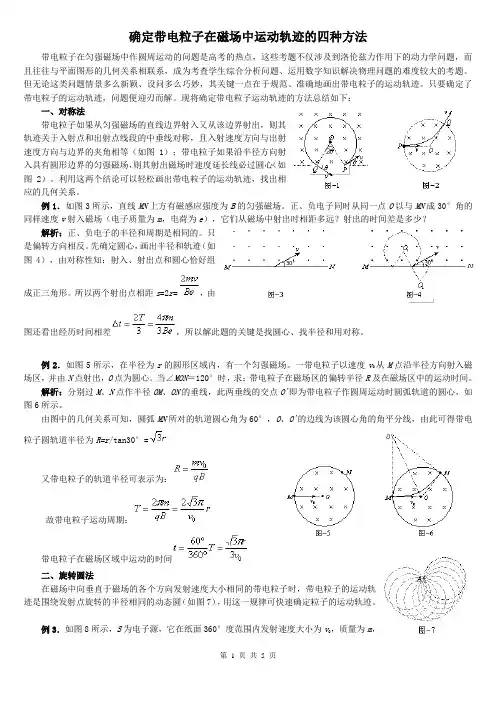

确定带电粒子在磁场中运动轨迹的四种方法带电粒子在匀强磁场中作圆周运动的问题是高考的热点，这些考题不仅涉及到洛伦兹力作用下的动力学问题，而且往往与平面图形的几何关系相联系，成为考查学生综合分析问题、运用数字知识解决物理问题的难度较大的考题。

但无论这类问题情景多么新颖、设问多么巧妙，其关键一点在于规范、准确地画出带电粒子的运动轨迹。

只要确定了带电粒子的运动轨迹，问题便迎刃而解。

现将确定带电粒子运动轨迹的方法总结如下：一、对称法带电粒子如果从匀强磁场的直线边界射入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，且入射速度方向与出射速度方向与边界的夹角相等（如图1）；带电粒子如果沿半径方向射入具有圆形边界的匀强磁场，则其射出磁场时速度延长线必过圆心（如图2）。

利用这两个结论可以轻松画出带电粒子的运动轨迹，找出相应的几何关系。

例1．如图3所示，直线MN上方有磁感应强度为B的匀强磁场。

正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？解析：正、负电子的半径和周期是相同的。

只是偏转方向相反。

先确定圆心，画出半径和轨迹（如图4），由对称性知：射入、射出点和圆心恰好组成正三角形。

所以两个射出点相距s=2r=，由图还看出经历时间相差，所以解此题的关键是找圆心、找半径和用对称。

例2．如图5所示，在半径为r的圆形区域内，有一个匀强磁场。

一带电粒子以速度v0从M点沿半径方向射入磁场区，并由N点射出，O点为圆心。

当∠MON＝120°时，求：带电粒子在磁场区的偏转半径R及在磁场区中的运动时间。

解析：分别过M、N点作半径OM、ON的垂线，此两垂线的交点O'即为带电粒子作圆周运动时圆弧轨道的圆心，如图6所示。

由图中的几何关系可知，圆弧MN所对的轨道圆心角为60°，O、O'的边线为该圆心角的角平分线，由此可得带电粒子圆轨道半径为R=r/tan30°=又带电粒子的轨道半径可表示为：故带电粒子运动周期：带电粒子在磁场区域中运动的时间二、旋转圆法在磁场中向垂直于磁场的各个方向发射速度大小相同的带电粒子时，带电粒子的运动轨迹是围绕发射点旋转的半径相同的动态圆（如图7），用这一规律可快速确定粒子的运动轨迹。

带电粒子在匀强磁场中的运动一、带电粒子在匀强磁场中的匀速圆周运动1．洛伦兹力的作用效果洛伦兹力只改变带电粒子速度的方向，不改变带电粒子速度的大小，或者说洛伦兹力不对带电粒子做功，不改变粒子的能量。

2．带电粒子的运动规律沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动。

洛伦兹力总与速度方向垂直，正好起到了向心力的作用。

公式：q v B ＝m v 2rr ＝m vqBT ＝2πm qB3．圆心、半径、运动时间的分析思路(1)圆心的确定：带电粒子垂直进入磁场后，一定做圆周运动，其速度方向一定沿圆周的切线方向，因此圆心的位置必是两速度方向垂线的交点，如图(a)所示，或某一速度方向的垂线与圆周上两点连线中垂线的交点，如图(b)所示．(2)运动半径大小的确定：一般先作入射点、出射点对应的半径，并作出相应的辅助三角形，然后利用三角函数求解出半径的大小．(3)运动时间的确定：首先利用周期公式T ＝2πm qB ，求出运动周期T ，然后求出粒子运动的圆弧所对应的圆心角α，其运动时间t ＝α2πT .(4)圆心角的确定：①带电粒子射出磁场的速度方向与射入磁场的速度方向间的夹角φ叫偏向角．偏向角等于圆心角即φ＝α，如图所示．②某段圆弧所对应的圆心角是这段圆弧弦切角的二倍，即α＝2θ.[特别提醒]带电粒子(不计重力)以一定的速度v 进入磁感应强度为B 的匀强磁场时的运动轨迹：(1)当v ∥B 时，带电粒子将做匀速直线运动．(2)当v ⊥B 时，带电粒子将做匀速圆周运动．(3)当带电粒子斜射入磁场时，带电粒子将沿螺旋线运动．4、带电粒子在三类有界磁场中的运动轨迹特点(1)直线边界：进出磁场具有对称性。

(2)平行边界：存在临界条件。

(3)圆形边界：沿径向射入必沿径向射出。

【例题1】如图所示，一束电荷量为e 的电子以垂直于磁场方向(磁感应强度为B )并垂直于磁场边界的速度v 射入宽度为d 的磁场中，穿出磁场时速度方向和原来射入方向的夹角为θ＝60°.求电子的质量和穿越磁场的时间．答案：23dBe 3v 23πd 9v解析：过M 、N 作入射方向和出射方向的垂线，两垂线交于O 点，O 点即电子在磁场中做匀速圆周运动的圆心，过N 作OM 的垂线，垂足为P ，如图所示．由直角三角形OPN 知，电子的轨迹半径r ＝d sin 60°＝233d ①由圆周运动知e v B ＝m v 2r②解①②得m ＝23dBe 3v.电子在无界磁场中运动周期为T ＝2πeB ·23dBe 3v ＝43πd 3v.电子在磁场中的轨迹对应的圆心角为θ＝60°，故电子在磁场中的运动时间为t ＝16T ＝16×43πd 3v ＝23πd 9v.带电粒子在磁场中的圆周运动问题处理方法(1)定圆心：圆心一定在与速度方向垂直的直线上，也在弦的中垂线上，也是圆的两个半径的交点．(2)求半径的两种方法：一是利用几何关系求半径，二是利用r ＝m v Bq 求半径．(3)求时间：可以利用T ＝2πr v 和t ＝Δl v 求时间，也可以利用t ＝θ2πT 求时间．【例题2】如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A 点沿直径AOB 方向射入磁场，经过t 时间从C 点射出磁场，OC 与OB 成60°角。

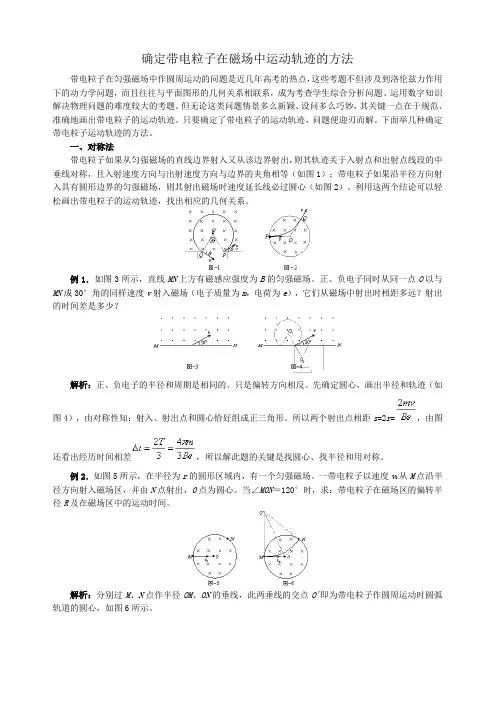

确定带电粒子在磁场中运动轨迹的方法带电粒子在匀强磁场中作圆周运动的问题是近几年高考的热点，这些考题不但涉及到洛伦兹力作用下的动力学问题，而且往往与平面图形的几何关系相联系，成为考查学生综合分析问题、运用数字知识解决物理问题的难度较大的考题。

但无论这类问题情景多么新颖、设问多么巧妙，其关键一点在于规范、准确地画出带电粒子的运动轨迹。

只要确定了带电粒子的运动轨迹，问题便迎刃而解。

下面举几种确定带电粒子运动轨迹的方法。

一、对称法带电粒子如果从匀强磁场的直线边界射入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，且入射速度方向与出射速度方向与边界的夹角相等（如图1）；带电粒子如果沿半径方向射入具有圆形边界的匀强磁场，则其射出磁场时速度延长线必过圆心（如图2）。

利用这两个结论可以轻松画出带电粒子的运动轨迹，找出相应的几何关系。

例1．如图3所示，直线MN上方有磁感应强度为B的匀强磁场。

正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？解析：正、负电子的半径和周期是相同的。

只是偏转方向相反。

先确定圆心，画出半径和轨迹（如图4），由对称性知：射入、射出点和圆心恰好组成正三角形。

所以两个射出点相距s=2r=，由图还看出经历时间相差，所以解此题的关键是找圆心、找半径和用对称。

例2．如图5所示，在半径为r的圆形区域内，有一个匀强磁场。

一带电粒子以速度v0从M点沿半径方向射入磁场区，并由N点射出，O点为圆心。

当∠MON＝120°时，求：带电粒子在磁场区的偏转半径R及在磁场区中的运动时间。

解析：分别过M、N点作半径OM、ON的垂线，此两垂线的交点O'即为带电粒子作圆周运动时圆弧轨道的圆心，如图6所示。

由图中的几何关系可知，圆弧MN所对的轨道圆心角为60°，O、O'的边线为该圆心角的角平分线，由此可得带电粒子圆轨道半径为R=r/tan30°=又带电粒子的轨道半径可表示为：故带电粒子运动周期：带电粒子在磁场区域中运动的时间二、旋转圆法在磁场中向垂直于磁场的各个方向发射速度大小相同的带电粒子时，带电粒子的运动轨迹是围绕发射点旋转的半径相同的动态圆（如图7），用这一规律可快速确定粒子的运动轨迹。

带电粒子在磁场中运动一、不计重力的带电粒子在匀强磁场中的运动1．匀速直线运动：若带电粒子的速度方向与匀强磁场的方向平行，则粒子做匀速直线运动．2．匀速圆周运动：若带电粒子的速度方向与匀强磁场的方向垂直，则粒子做匀速圆周运动．质量为m、电荷量为q的带电粒子以初速度v垂直进入匀强磁场B中做匀速圆周运动，其角速度为ω，轨道半径为R，运动的周期为T，推导半径和周期公式：推导过程：运动时间t=3．对于带电粒子在匀强磁场中做匀速圆周运动的问题，应注意把握以下几点．(1)粒子圆轨迹的圆心的确定的常规方法①若已知粒子在圆周运动中的两个具体位置与通过某一位置时的速度方向，可在已知的速度方向的位置作速度的垂线，同时作两位置连线的中垂线，两垂线的交点为圆轨迹的圆心，如图4－2 所示．②若已知做圆周运动的粒子通过某两个具体位置的速度方向，可在两位置上分别作两速度的垂线，两垂线的交点为圆轨迹的圆心，如图4－3所示．③若已知做圆周运动的粒子通过某一具体位置的速度方向与圆轨迹的半径R，可在该位置上作速度的垂线，垂线上距该位置R处的点为圆轨迹的圆心(利用左手定则判断圆心在已知位置的哪一侧)，如图4－4所示．图4－2图4－3图4－4例1 、一个质量为m电荷量为q的带电粒子从x轴上的P〔a，0〕点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。

求3〕〕匀强磁场的磁感应强度B和射出点的坐标。
