钢屋架设计任务书-2011

钢屋架课程设计1钢屋架课程设计任务书1.1题目：设计24m跨梯形钢屋架。

1.2设计资料某轧钢车间，跨度在24m，柱距6m，车间长度72m。

采用梯形屋架和1.5m×6m预应力大型屋面板（包括嵌缝自重标准值1.5 KN/m2）；屋面构造作法：100厚保温层（标准值0.40 KN/m2），20厚水泥砂浆（20KN/m2）找平层，SBS卷材防水层（0.05KN/m2）;该地区基本雪压为0.30KN/m2，屋面均布活荷载0.5KN/m2。

屋架支承在钢筋混凝土柱上，柱截面尺寸为400×400mm。

屋架及支撑自重0.38KN/m2 。

1.3设计内容1.屋架选型：确定各杆件计算长度和截面形式、节点板。

2.屋盖支撑布置。

3.荷载计算及内力分析。

4.各杆件截面设计。

5.节点设计。

6.绘制钢屋架施工图，并列出材料表。

1.4设计要求1.完成计算书一套(应有封面和目录)。

2.绘制钢屋架施工图一张（A）。

23.计算书书写工整，图纸布局均匀、图面整洁，线型正确，比例适当。

1.5设计时间：1.5周。

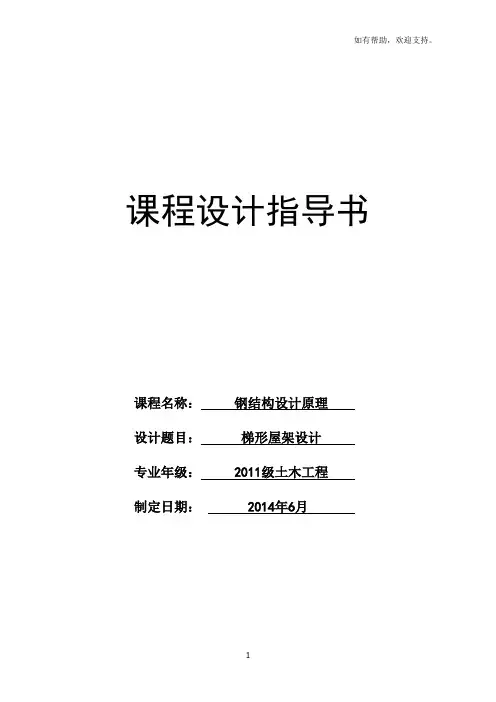

2钢屋架课程设计指导书2.1屋架选型由题目条件，屋面坡度1/12或1/10，屋架跨度（24m），故选用普通梯形钢屋架，屋架端部高度取2000mm，则跨中高度H=2000+1/12×24000/2=3000mm。

然后按节间尺寸绘出屋架几何尺寸图，计算各杆的长度。

当采用1.5m宽度大型屋面板时，宜尽量使荷载作用于节点上。

2.2支撑布置根据厂房设计资料，一般应设置：①上弦横向支撑，位置一般应放在厂房的两端部第一或第二柱间(屋面板与屋架有可靠连接时，可不设)。

②下弦横向水平支撑，位置应与上弦横向支撑在同一柱间。

③垂直支撑，位置在上、下弦横向支撑同一柱间内，并根据屋架的跨度分别在屋架两端部和跨中的竖直平面内设置。

④系杆，在设置垂直支撑的竖直平面的上、下弦杆位置通长设置。

2.3荷载计算及荷载组合1.恒载根据屋盖的构造层次，分别计算其自重（KN/m2），最后总计在一起，即得屋盖的恒=0.12+0.011×跨度（单位：m）估算，按载。

钢结构课程设计任务书
一、设计目的
通过本课程设计使学生了解钢结构的设计过程、设计方法。

通过本课程设计使学生进一步掌握钢结构的连接方法、钢结构基本构件的强度计算、稳定计算及钢结构施工图的绘制方法。

二、设计任务
1、材料选择
2、屋架形式及屋架几何尺寸的确定
3、屋架及屋盖支撑的布置
4、屋架的结构设计
5、绘制屋架施工图
6、编写设计说明书
三、设计资料
某地有一单层工业厂房，采用单跨排架结构，跨度为 B 米，厂房总长为90 米，柱距6米，内设两台20/5 t 中级工作制桥式吊车和两台5 t 锻锤，设防烈度为8度，近震。

屋面采用1.5×6.0米的大型屋面板，卷材防水屋面，保温层采用 Ai，跨度为Bi, 屋面坡度为1/10，屋面活载标准值为 Ci KN/m ，雪荷载标准值为Di KN/m ，积灰荷载标准值为 Ei KN/m。

A1=膨胀珍珠岩120MM A2=炉渣150MM A3=苯板 50MM
B1=18M,B2=24M,B3=30M,B4=36M
C1=0.7,C2=0.9,C3=1.2
D1=0.2,D2=0.4,D3=0.5
E1=0.3,E2=0.4,E3=0.45
港工08-1
土木08-2
土木08-4
道桥08-2。

钢结构课程设计任务书（钢屋架设计）1 设计题目某厂房钢屋架设计。

2 设计目的课程设计是本课程教学的实践教学环节之一，通过设计使学生进一步掌握钢屋架的设计原理、方法、步骤，提高综合分析、解决问题的能力。

3 设计条件某厂房总长度90m ，跨度根据不同的学号从附表中取，屋盖体系为无檩屋盖。

纵向柱距6m 。

3.1 结构形式：钢筋混凝土柱，梯形钢屋架。

柱的混凝土强度等级为C30，屋面坡度i=L/10；L 为屋架跨度。

地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m ；厂房内桥式吊车为2台150/30t （中级工作制）。

3.2 屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。

屋架采用的钢材、焊条为：双号的同学用Q345钢，焊条为E50型。

3.3 屋盖结构及荷载 （1）永久荷载： 三毡四油（上铺绿豆砂）防水层 0.4 kN/m 2 水泥砂浆找平层 0.4 kN/m 2保温层 0.5 kN/m 2(按分组表确定) 一毡二油隔气层 0.05 kN/m 2 水泥砂浆找平层 0.3 kN/m 2预应力混凝土大型屋面板 1.4 kN/m 2 屋架及支撑自重：按经验公式L q 011.012.0+=计算：0.12+0.011×18=0.318 KN/m 22（2）可变荷载：屋面活荷载标准值： 0.7kN/m 2 雪荷载标准值： 0.35kN/m 2积灰荷载标准值： 0.7 kN/m 2(按分组表确定)4 设计内容4.1 确定屋盖结构及支撑的布置图；4.2 选择钢材及焊接材料，并明确提出对保证项目的要求；4.3对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点；4.4 屋架施工图（1）手工绘制运送单元的施工图，用铅笔绘制白纸图。

设计的节点应尺寸齐备、书写规范、满足构造要求；（2）施工图内容①屋架简图（比例1∶100），左半跨标明杆件长度，右半跨注明杆件最不利内力，以及超拱度。

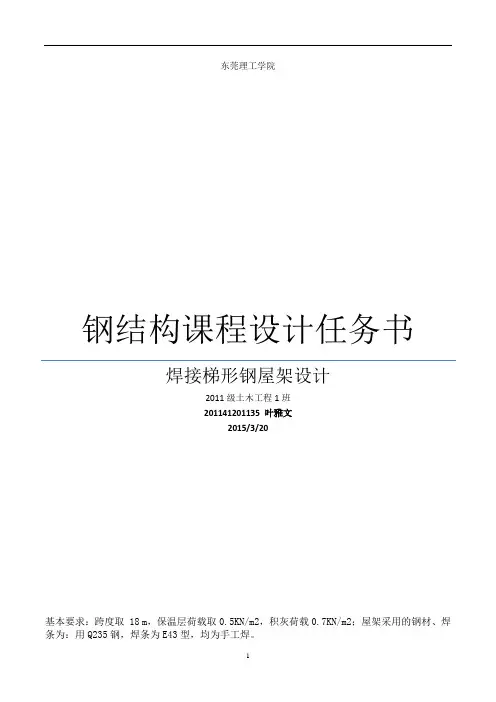

东莞理工学院钢结构课程设计任务书焊接梯形钢屋架设计2011级土木工程1班201141201135 叶雅文2015/3/20基本要求：跨度取 18 m，保温层荷载取0.5KN/m2，积灰荷载0.7KN/m2；屋架采用的钢材、焊条为：用Q235钢，焊条为E43型，均为手工焊。

一、设计题目焊接梯形钢屋架设计二、目的通过钢结构课程设计，掌握屋盖系统结构布置和进行构件编号的方法。

运用有关力学和钢结构课程所学知识对钢屋架进行内力分析、杆件截面设计和节点设计。

培养学生解决实际问题的能力。

三、设计资料1、广东某厂房总长度90m，跨度根据不同的学号从附表中取18 m，纵向柱距6m。

2、钢筋混凝土柱，柱的混凝土强度等级为C30，上柱截面尺寸400×400，梯形钢屋架支撑在柱顶。

地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为6度。

3、屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。

4、屋架形式、几何尺寸、屋架内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。

屋面坡度i=L/10；L为屋架跨度。

5、屋架采用的钢材、焊条为：用Q235钢，焊条为E43型，均为手工焊。

6、屋面做法及荷载标准值：无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；②屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 0.4KN/m2水泥砂浆找平层 0.4KN/m2保温层 0.5KN/m2(按附表取)预应力混凝土屋面板（包括灌缝） 1.40KN/m2③可变荷载：屋面活荷载标准值为0.7KN/m2，雪荷载标准值为=0.35KN/m2，屋面活荷载与雪荷载不同时考虑，而是取两者的较大值；Sk积灰荷载0.7KN/m2。

7、钢屋架的制造、运输和安装条件：在金属结构厂制造，运往工地安装，最大运输长度16m，运输高度为3.85m，工地有足够的起重安装条件。

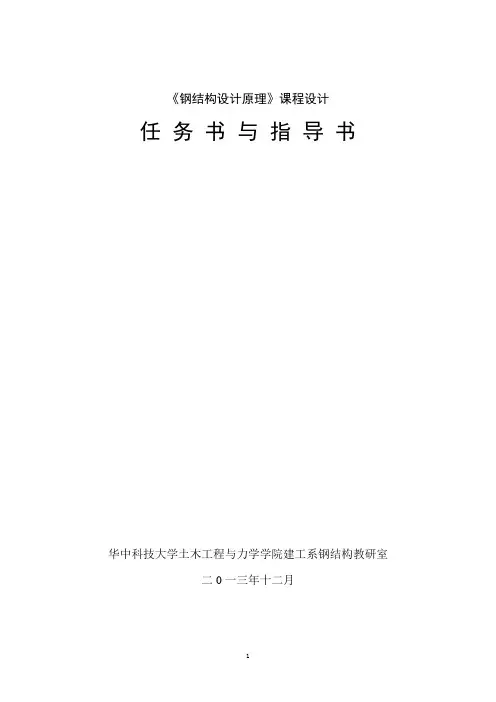

《钢结构设计原理》课程设计任务书与指导书华中科技大学土木工程与力学学院建工系钢结构教研室二0一三年十二月任务书一、题目：厂房××m钢屋架设计二、目的通过钢结构课程设计，进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。

综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。

三、设计资料某车间跨度为24（27，30）m，厂房总长度102m，柱距6m，车间内设有两台50/10t 中级工作制软钩桥式吊车，地区计算温度高于-20℃，无侵蚀性介质，地震设防烈度为6度，屋架下弦标高为18m；采用1.5×6 m预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，桁架采用梯形钢桁架，两端铰支在钢筋混凝土柱上，上柱截面尺寸为450×450mm，混凝土强度等级为C25，屋架采用的钢材及焊条为：学号为单号的同学用Q235B钢，焊条为E43型；学号为双号的同学用Q345钢，焊条为E50型。

屋架形式四、设计任务及要求1.完成设计计算书一份内容：（1）设计资料、设计依据（2）选择钢屋架的材料，并明确提出对保证项目的要求；（3）确定屋架形式及几何尺寸，屋盖及支撑布置；（4）进行荷载汇集、杆件内力计算、内力组合，选择各杆件截面；（5）节点设计：设计下弦节点、上弦节点、再分式腹杆节点、支座节点、屋脊节点及下弦中央节点等。

（6）填板设计（7）材料统计要求：（1）书写工整（不能用圆珠笔或铅笔），表示要清楚，计算步骤明确，计算公式和数据来源应有依据；（2）图表应用得当（应附有与设计有关的插图和说明），各种图形应按比例并用仪器绘制。

2.绘制钢屋架施工图（A1一张）（1）屋架几何尺寸和内力简图（1:100）；（2）构件详图：屋架正立面图（轴线图比例1:20，节点及杆件比例1:10）,上、下弦平面图，端部侧面图、跨中及中间部位剖面图；（3）零件或节点大样图（1:5）；（4）材料表；（5）设计说明。

《钢结构课程设计任务书》一、设计题目：焊接普通钢屋架设计二、普通钢屋架课程设计目的及要求通过钢屋架课程设计要求能掌握屋盖系统结构布置和进行构件编号的方法；能综合运用有关力学和钢结构课程所学知识，对钢屋架进行内力分析、截面设计和节点设计；掌握钢屋架施工图的绘制方法。

三、课程设计资料1. 建筑类别厂房总长度120m，檐口高度15m。

厂房为单层单跨结构，内设两台中级工作制桥式吊车。

拟设计钢屋架简支与钢筋混凝土柱上，混凝土强度等级为C20。

柱顶截面尺寸为400⨯400mm。

钢屋架设计不考虑抗震设防。

厂房柱距选择：6米2. 屋架形式2.1 三角形屋架1）属有檩体系：檩条采用槽钢10，跨度为6m，跨中设一根拉条φ10。

2）屋架屋面做法及荷载取值（标准荷载值）永久荷载：波形石棉瓦自重 0.20kN/m2檩条及拉条自重 0.20kN/m2保温木丝板重22222 d4cm 0.25kN/m e4cm 0.38kN/m f8cm 0.50kN/m10cm 0.60kN/m h12cm 0.70kN/m ⎧⎪⎪⎪⎨⎪⎪⎪⎩：厚：厚：厚g：厚：厚钢屋架及支撑重（0.12+0.011⨯跨度）kN/m2 可变荷载：屋面活荷载 0.30kN/m2积灰荷载10.220.330.3540.4---⎧⎪---⎪⎨---⎪⎪---⎩kN/m2注: 1.以上荷载值均为水平投影2.A,B屋架的形式与尺寸见图12.2 梯形钢屋架1）属无檩体系：采用预应力混凝土大型屋面板(1.5m ⨯6m)。

2）屋架屋面做法及荷载取值（标准荷载值）永久荷载：防水层（三毡四油上铺小石子） 0.35kN/m 2找平层（2cm 厚水泥砂浆）0.02⨯20＝0.4kN/m 2保温层（泡沫混凝土）：222d 4cm 0.25kN/m e 8cm 0.50kN/m f 12cm 0.70kN/m ⎧⎪⎨⎪⎩：厚：厚：厚 预应力大型屋面板： 1.4kN/m 2钢屋架及支撑重： (0.12+0.011⨯跨度)kN/m 2可变荷载：屋面活荷载 0.70kN/m 2积灰荷载 ⎪⎩⎪⎨⎧---------5.034.023.01kN/m 2注：1.以上数值均为水平投影值 2.C 形式及尺寸见图1AB101e图13. 钢屋架制作及安装条件1.钢屋架运送单元和支撑杆件均在金属加工厂制作，工地安装，采用手工焊接。

普通钢屋架设计计算书一．设计资料1．某单层单跨工业厂房，跨度L=21m，长度102m。

2．厂房柱距6m，钢筋混凝土柱，混凝土强度等级C20，上柱截面尺寸400 400，钢屋架支撑在柱顶。

3．屋盖采用无檩方案，屋架上设置大型屋面板。

屋架两断支撑于钢筋混凝土柱上，屋架采用用钢为Q235钢，焊条采用E43型，手工焊。

二．屋盖支撑布置上弦横向支撑布置在两端第一开间。

由于厂房长度102m＞60m，需在房屋中间增设支撑。

屋架跨度为21m＞18m，需下弦横向支撑。

厂房内设有重级工作制吊车，跨度较大，需设下弦纵向支撑。

屋架跨度＜30m，应在屋架跨中和两端各布置一道竖向支撑。

上弦横向支撑、下弦横向支撑、下弦纵向支撑、竖向支撑、纵向系杆布置见下图。

上弦横向支撑布置竖向支撑及系杆布置下弦横向及纵向支撑布置三．荷载计算（水平投影面计）1．荷载（1） 永久荷载：三毡四油（上铺绿豆砂）防水层 0.4⨯1.2=0.482/m KN 水泥砂浆找平层 0.4⨯1.2=0.482/m KN 保温层 0.45⨯1.2=0.542/m KN 一毡二油隔气层 0.05⨯1.2=0.062/m KN 水泥砂浆找平层 0.3⨯1.2=0.362/m KN 预应力混凝土大型屋面板 1.4⨯1.2=1.682/m KN屋架及支撑自重（q=0.12+0.011L 2/m KN ）0.351⨯1.2=0.42122/m KN 小计 3.3512/m KN ，4.02122/m KN （2） 可变荷载：屋面活荷载标准值 0.7⨯1.4=0.982/m KN 雪荷载标准值 0.35⨯1.4=0.492/m KN 积灰荷载标准值 1.3⨯1.4=1.822/m KN小计 22/m KN ，2.82/m KN （3） 共计： 5.3512/m KN ，6.82122/m KN注：实际取屋面活荷载标准值与雪荷载标准值的较大值，保温层及积灰荷载取值见附表。

2．荷载组合荷载组合应考虑使用阶段和施工阶段两种情况。

钢结构课程设计任务书天水师范学院工学院课程设计任务书院系：系班级：班课程名称：钢结构课程设计题目：钢屋架设计一、课程设计的目的及内容经过某工业厂房钢屋架的设计，培养学生综合运用所学的理论知识和专业技能，解决钢结构设计实际问题的能力。

要求在老师的指导下，参考已学过的课本及有关资料，遵照国家设计规范要求和规定，按进度独立完成设计计算，并绘制钢屋架施工图。

具体内容包括：进行屋架支撑布置，并画出屋架结构及支撑的布置图；选择钢材及焊接材料，并明确提出对保证项目的要求；进行荷载计算、内力计算及内力组合，设计各杆件截面；对钢屋架的各个节点进行设计及验算；绘制钢屋架运送单元的施工图，包括桁架简图及材料表。

二、课程设计的要求与数据1．课程设计的要求学生的课程设计资料包括封面、课程设计任务书、目录（三级标题按1……、1.1……、1.1.1……的格式编写）、正文、参考文献、致谢及按规定要求折叠的工程图纸，应按以上排序装订后装袋提交。

课程设计说明书及计算书正文用A4纸统一书写或打印。

应按目录中编排的章节依次撰写，要求计算正确，论述清楚，文字简练通顺。

插图应按一定比例绘制，做到简明清晰，文图配合。

参考文献必须是学生在课程设计中真正阅读过和运用过的，文献按照在正文中的出现顺序排列。

工程图纸应符合《房屋建筑制图统一标准（GB/T 50001—）》和《建筑结构制图标准（GB/T 50105—）》的要求。

要求用铅笔绘制白纸图，尺寸及标注应齐备，满足构造要求。

课程设计过程中应严格遵守纪律。

要求在课程设计集中周每天的规定时间必须到专用课室进行设计并接受指导教师的指导，要定期检查设计进度。

所有的计算书及图纸必须独立按时完成。

2．课程设计数据(1) 结构形式某厂房跨度为21m/24m（1班选21M，2班选24M），总长90m，柱距6m，采用梯形钢屋架、1.5×6.0m预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，上柱截面400×400，混凝土强度等级为C30，屋面坡度为10i。

钢 结 构 课 程 设 计 任 务 书班级： 土木工程 学号： 姓名： 一、设计资料某厂房总长度90m ，跨度根据不同的学号从附表中取,屋盖体系可从以下所给的类型中选取。

纵向柱距6m 。

1.结构形式：钢筋混凝土柱，梯形钢屋架.柱的混凝土强度等级为C30，屋面坡度i=L/10；L 为屋架跨度.地区计算温度高于-200C ，无侵蚀性介质，屋架下弦标高为18m.2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数(节点荷载P=1。

0作用下杆件的内力）如附图所示。

屋架采用的钢材、焊条为：同学用Q235钢，焊条为E43型；或用Q345钢，焊条为E50型。

二、屋架形式、尺寸、材料选择及支撑布置：所选跨度为24m ，积灰荷载1。

2，保温层0.65 KN/m 2钢材采用Q235。

其设计强度为215KN/㎡,焊条采用E43型,手工焊接.。

屋架的计算跨度L 。

=24000-2×150=23700，端部高度：h=1990mm(轴线处)，h=2140(计算跨度处）。

屋架形式及几何尺寸见图一所示:135022902590289026082859311933702535285931293396150********Aac egB C D F G H 15008=12000×150815081508150815081508图一三、荷载与内力计算：1、荷载计算：活荷载于雪荷载不会同时出现，故取两者较大的活荷载计算。

永久荷载标准值:三毡四油（上铺绿豆砂)防水层 0。

4KN/m2水泥砂浆找平层 0.4KN/m2保温层 0.65 KN/m2一毡二油隔气层 0。

05KN/m2水泥砂浆找平层 0。

3KN/m2预应力混凝土屋面板 1.45KN/m2总计：3。

25 KN/㎡可变荷载标准值：=0.35KN/m2施工活荷载标准值为0.7KN/m2，雪荷载的基本雪压标准值为S雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡积灰荷载1.2KN/㎡（学号700）总计:1。
