智能直流电压隔离变送器说明书 -AU*1-**MS3-0.2一、 概述本产品是一款直流电压采集测量智能型隔离变送器，对直流回路的电压进行测量；采用高精度24位专用AD 芯片，动态范围比高达1000：1；利用电阻分压电阻取样测量原理，精度高，稳定性好，通讯速率高。
全隔离处理技术，抗干扰能力强。
测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS 协议完全兼容于各种组态软件或PLC 设备里的MODBUS(RTU)协议。
可应用于电力、机房监控、工业测量等领域。
二、 产品命名MCE -A 产品的选型如下，为使您所选产品准确适用，务请仔细阅读。
主型号 可选项品牌标志 A: U:11:T1: ASCII M: S3:精度等级0.2；xxV MCE例如：ＭＣＥ－ＡＵ３１－３００Ｖ＊７５ｍＶ＊１０Ｖ－Ｔ３－Ｄ４／ＭＳ３－０．２注释：一款测量三路直流电压（３００ＶＤＣ＊７５ｍＶｄｃ＊１０Ｖｄｃ），并按照标准ＭＯＤＢＵＳ 二隔离ＲＳ４８５通讯输出，２４Ｖ供电，外形ＭＳ３，精度０．２级的三路直流电压采集器产品选型：三、产品特点✧具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。
✧具有寄校验、偶校验、无校验、2停止位等多种通讯方式可自由设定。
✧通讯速率可选，最高通讯速率可到115200 bps。
✧同行产品中体积最小，电流测量范围大的智能型变送器。
✧电度具有正反向分别累加功能，具有掉电存储。
✧具有红、绿发光二极管指示，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。
✧抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。
四、主要技术指标五、产品外形结构图（图中所标尺寸单位：mm ）图5.1 MCE-AU*1-**MS3型产品外观图 图5.2 MCE -AU*1-**MS3型产品安装图六、引脚定义及接线参考图S3型单路直流电压接线图参见图6.1；图6.1 单路电压MCE -AU11-**MS3型产品接线参考图 （7脚输出为+5V ，提供5V 输出(<20mA),与电源供地,下同）S3型两路直流电压接线图参见图6.2；图6.1 两路电压MCE-AU21-**MS3型产品接线参考图S3型三路直流电压接线图参见图6.1；图6.1 三路电压MCE-AU31-**MS3型产品接线参考图七、单相智能电量隔离变送器ASCII 码命令集 MCE 系列智能电量隔离变送器ASCII 码格式的命令共有六条,另外有四条内部命令,分别介绍如下: 读变送器名：$(Addr)M<CR>●读配置：$(Addr)2<CR>●写配置：%(OldAddr)(NewAddr)(InpntRange)(BaudRate)(DataFormat)<CR>●读所有数据：#(Addr)A<CR>地址（Addr）：00~FF（两位ASCII码表示的十六进制数）数据格式为：1位起始位“0”，8位数据位，1位停止位“1”1、读变送器名从一指定地址读出变送器名命令格式：$（Addr）M<CR>$：命令符1字节(24H)(Addr)：地址2字节(30H 31H)M：读变送器名命令1字节(4DH)<CR>：回车1字节（0DH）响应：!（Addr）（ModuleName）<CR>! ：为定界符ModuleName ：为变送器名<CR>：回车例：命令：$01M<CR> （24H 30H 31H 4DH 0DH）响应：!01U111<CR>（21H 30H 31H 55H 31H 31H 31H 0DH）！：定界符01：地址U111：CE-AU11-11变送器型号代码(不同的产品返回不同的代码)2、读配置从一指定地址设备读变送器配置命令格式：$（Addr）2〈CR〉$：命令符1字节(24H)(Addr)：地址2字节（30H 31）2 ：读配置命令1字节(32H)<CR>：回车1字节（0DH）响应：！（Addr）（InputRange）（BaudRate）（DataFormat）〈CR〉例：命令：$012<CR> （21H 30H 31H 32H 0DH）响应：！01000601〈CR〉！（21H）定界符01 （30H 31H）地址00 （30H 30H）输入范围（保留位）06（30H 36H）通讯波特率9600bps01（30H 31H）无校验和<CR> （0DH）结束符3、写配置配置变送器，包括地址、波特率命令：%（OldAddr）（NewAddr）（InputRange）（BaudRate）（DataFormat）〈CR〉% 命令符1字节（25H）（OldAddr）原地址00~FFH 2字节（30H 31H）（NewAddr）新地址00~FFH 2字节（30H 32H）（InputRange）输入范围必须写入00 2字节（30H 30H）（BaudRate）通讯波特率03~0A 2字节（30H 33H----30H 41H）响应：！（Addr）〈CR〉例：命令：%010*******〈CR〉（25H 30H 31H 30H 32H 30H 30H 30H 37H 30H 31H 0DH）响应：！02〈CR〉（21H 30H 32H 0DH）此命令为将01号变送器配置为02号，波特率配置为19200bps。
电流变送器的选型方法电流变送器是一种被广泛应用于工业自动化领域的传感器。
它可以将工业过程中的电流信号转换成标准的电流信号输出，以便于被各种控制器、计算机等设备使用。
但是，在进行选型时，需要考虑到许多因素，以确保选用的电流变送器能够配合所需的工艺过程，达到最佳的性能和可靠性。
本篇文档将为大家介绍一些电流变送器选型的基本方法和注意事项。
一、电流变送器的种类电流变送器种类繁多，主要包括以下几种：1.模拟电流变送器：输出标准电流信号，包括0-20mA、4-20mA等，是最常见的电流变送器种类；2.数字电流变送器：将模拟信号转化为数字信号输出；3.隔离型电流变送器：可将高电压区域与低电压区域隔离开来，以免干扰造成事故；4.双电源电流变送器：可同时支持交直流两种电源，保证了电路的稳定性。
根据所需应用的环境和性能，可选择不同种类的电流变送器。
二、电流变送器的性能指标在选型时，需要考虑到以下几个指标：1.准确度：反映电流变送器将电流信号转换为输出信号的精度，一般用百分比表示；2.稳定性：即电流变送器在长时间使用过程中输出信号的稳定程度，一般用百分比表示；3.线性度：用于描述电流变送器的输出与输入之间的线性关系；4.隔离性：反映电流变送器的电隔离程度，以及是否有对电路造成干扰的情况；5.响应时间：即电流变送器将输入信号转换为输出信号所需的时间，一般单位为毫秒；6.工作电压范围：即电流变送器的工作电压上限和下限，需要与实际工作环境相协调；7.防护等级：反映电流变送器的抗震、防尘、防水等等性能；8.安装方式：依据不同的场合及安装要求可选择不同的安装方式；9.生产厂家：需要在选型过程中考虑到生产厂家的声誉和可靠性，以确保所选产品的品质和售后服务。
三、电流变送器的选型步骤按照以下步骤进行选型：1. 确定系统需求首先需要对所需的电流变送器进行要求确认。
需要考虑的问题包括：工艺过程的要求、操作环境的条件、使用的电气系统要求等等。
E,H压力变送器选型手册各位读友大家好！你有你的木棉，我有我的文章，为了你的木棉，应读我的文章！若为比翼双飞鸟，定是人间有情人！若读此篇优秀文，必成天上比翼鸟！篇一：关于E+H产品选型方法与型号说明重要内容，请看第2页1、登录德国E+H（全称：Endress+Hauser，中文：恩德斯豪斯）网站/ 2、点击“Asia”（亚洲）3、点击“China”（中国）4、点击“产品” 5、选择你需要了解或购买的产品，如我需要了解订货号10H1H-UF0A1AG4A5AA 与10H1H-1F0A1AG4A4AA的区别，则按照以下“流量——电磁流量计——Promag H——Promag 10H——产品比较（同一系列不一样型号的信息）或者产品选型（同一型号不同订货号的信息）”，详细请看下面的截图。
查询结果：综下所属，订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可以互换，但一定要把变送器里的数据模块换过来（上面是传感器工厂标定的数据），区别仅在过程连接（第1个符号所表示）与电源（第10个符号所表示）不一样。
详解如下：第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850, 316L/1.4404“1”代表Tri-Clamp, 316L/1.4404 关于Tri-Clamp：即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头，材质一般为不锈钢，同时Tri-Clamp 也是Alfa-Laval 集团Tri-Clover 有限公司的注册商标，也称卫生级接头，卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用，生产工艺要求无死角连接，且易清洗，一般情况下压力都不高，也就是俗称的“卡箍”连接，常用的TC接头有焊接端头（２个），垫圈和快装卡箍四个零件组成．市场上很容易买到。
TC 接头详细规格可以参考DIN 32676-2001 饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式，德国的标准，看看接头和卡箍的图片，连接好后的样子标准中给出了。

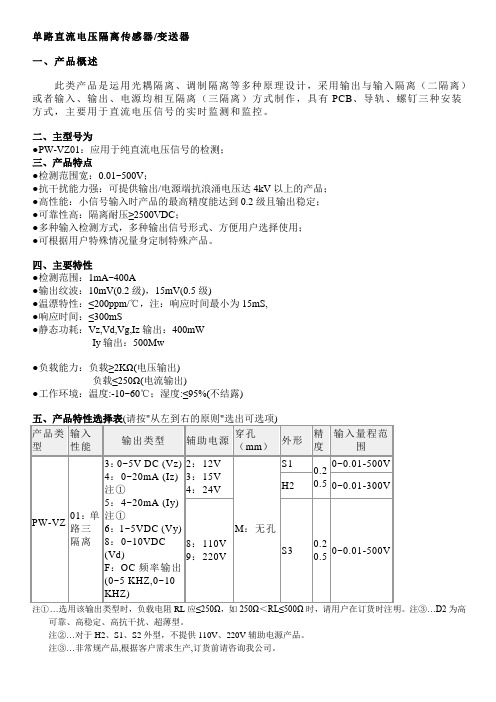

单路直流电压隔离传感器/变送器一、产品概述此类产品是运用光耦隔离、调制隔离等多种原理设计，采用输出与输入隔离（二隔离）或者输入、输出、电源均相互隔离（三隔离）方式制作，具有PCB、导轨、螺钉三种安装方式，主要用于直流电压信号的实时监测和监控。
二、主型号为●PW-VZ01：应用于纯直流电压信号的检测；三、产品特点●检测范围宽：0.01~500V；●抗干扰能力强：可提供输出/电源端抗浪涌电压达4kV以上的产品；●高性能：小信号输入时产品的最高精度能达到0.2级且输出稳定；●可靠性高：隔离耐压≥2500VDC；●多种输入检测方式，多种输出信号形式、方便用户选择使用；●可根据用户特殊情况量身定制特殊产品。
四、主要特性●检测范围：1mA~400A●输出纹波：10mV(0.2级)，15mV(0.5级)●温漂特性：≤200ppm/℃，注：响应时间最小为15mS,●响应时间：≤300mS●静态功耗：Vz,Vd,Vg,Iz输出：400mWIy输出：500Mw●负载能力：负载≥2KΩ(电压输出)负载≤250Ω(电流输出)●工作环境：温度:-10~60℃；湿度:≤95%(不结露)注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明。
注③…D2为高可靠、高稳定、高抗干扰、超薄型。
注②…对于H2、S1、S2外型，不提供110V、220V辅助电源产品。
注③…非常规产品,根据客户需求生产,订货前请咨询我公司。
注④…适用于N型外型，辅助电源12V时，负载电阻RL应≤16Ω，辅助电源24V时，负载电阻RL应≤30Ω。
接线参考图（点击可放大）注②外型图安装图接线图H2型S1型无孔S2型无孔S 3型无孔。
JCJ800B 系列差压变送器核心器件采用高性能进口压力传感器。
JUCSAN®产品经过精密的结构设计、合理的温度补偿，然后以线性放大电路、V/I 转换全密封焊接工艺制造出标准的(4～20)m A 或(0～10)m A 电流信号或标准电压信号。
产品采用铝合金外壳封装，外形精巧、美观、耐用，方便安装，可广泛应用于医疗、洁净室、实验室、电厂、空调 等环境中的微压/差压测量领域。
选型表选型说明：注明测量范围，当选用JCJ800BA 型差压变送器时，C 口V 口项不用选择；当选用JCJ800BB 型差压变送器时，C 口V 口项需要选择。
如选用宝塔嘴接口类型的差压变送器(0～1000)Pa,准确度0.5,两线电流输出.型号为：JCJ800BAS2P5 (0～1000)Pa如选用M20×1.5接口类型的差压变送器(0～2000)Pa,准确度0.25, (0～5)V 输出.型号为：JCJ800BBS1P2C1B0 (0～2000)Pa量程200Pa 内，精度只能1%，量程500Pa 内精度0.5%。
