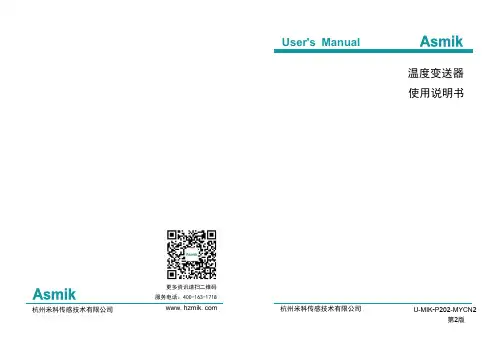

温度变送器使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P202-MY CN2前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-P202-MYCN2第二版2021年1月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺及安装 (3)第四章技术参数 (5)第五章电气连接 (6)5.1赫斯曼结构电气连接如下图 (6)5.2直接引线结构电气连接 (6)第六章使用与安装 (7)第七章温度变送器安全说明 (8)第八章注意事项 (9)第九章质保及售后服务 (10)第一章产品概述第一章产品概述智能温度变送器，用于热电阻(RTD)输入，二线制4～20mA模拟输出。
内置最新的ASSIC单芯片集成电路，采用高精度24位ADC转换为数字信号，产品具有测量准确、工作稳定、使用寿命长等特点。
第二章主要特点第二章主要特点●结构小巧、安装方便。
●高稳定性、高可靠性。
●耐震，抗射频干扰。
●高精度、全不锈钢结构。
●抗干扰强、长期稳定性好。
●量程范围宽。
第三章外形尺寸及安装第三章外形尺寸及安装图1赫斯曼温度第三章外形尺寸及安装图2赫斯曼温度带显示第四章技术参数第四章技术参数（1）电源：9-30V（2）输出：4~20mA（3）精度：0.5级（4）量程范围：-50℃-200℃（5）环境温度：-40℃~85℃（6）储存温度：-40℃~85℃（7）绝缘电阻：20MΩ/250VDC（8）绝缘强度：500V（9）防护等级：IP65（10）响应时间：≤15S（上升到90%FS）（11）负载电阻：(U-9V)/0.02A，U:供电电压第五章电气连接第五章电气连接5.1赫斯曼结构电气连接如下图图35.2直接引线结构电气连接电流：红线：电源正绿线：电流输出第六章使用与安装第六章使用与安装（1）温度变送器应安装时应尽量避免震动和冲击。

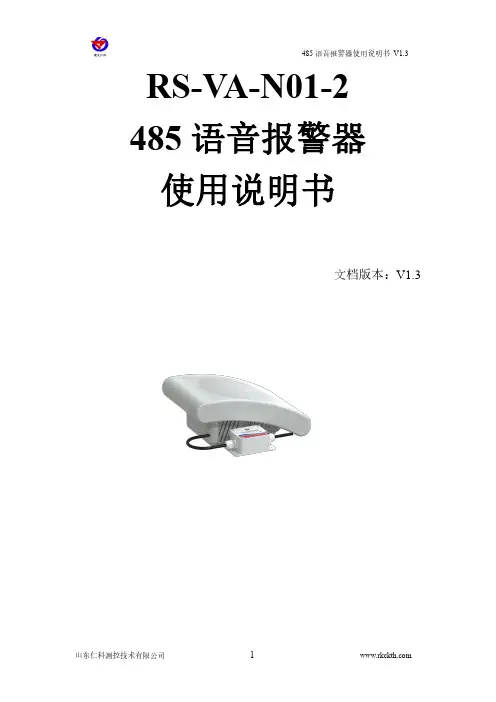

RS-V A-N01-2 485语音报警器使用说明书文档版本：V1.3目录1.产品介绍 (3)1.1产品概述 (3)1.2功能特点 (3)1.3设备技术参数 (3)1.4产品选型 (3)2.设备使用说明 (3)2.1设备安装前检查 (3)3.配置软件使用 (4)3.1配置软件 (4)4.通信协议 (9)4.1通讯基本参数 (10)4.2数据帧格式定义 (10)4.3寄存器地址 (10)4.4通讯协议示例以及解释 (11)4.4.1读取设备地址0x01的播放状态 (11)4.4.2读取设备地址0x01的节目播放间隔 (12)4.4.3修改地址 (12)5.联系方式 (13)6.文档历史 (13)附录：485型语音控制器部分尺寸说明 (14)1.产品介绍1.1产品概述我司自主研发生产的485型语音报警器，是一款可接我司485型设备，通过485通讯来获取温湿度等设备的数据来进行语音播报和超限报警，也可接入客户PLC 或组态软件通过485指令来控制有声喇叭来语音播报和超限报警，具有调节音量、语速，更改声音类型等参数的功能。
该设备做主站时，最多支持32个通道（一个通道有一个要素），数据类型支持16位有/无符号整形、32位有/无符号整形、单精度浮点型，可设置上下限来做超限报警，可选择是否启用离线报警。
作从站时配置软件将需要的语音内容转换成485指令以RS485接口和Modbus 协议的方式控制有声喇叭播报语音内容，喇叭播报语音清晰、自然、准确。
1.2功能特点主站/从站模式通过配置软件自由切换音量可调节（1-10，默认5）语速可调节（1-10，默认7）声音类型可调节（详见寄存器说明）波特率支持范围大（2400~115200可选，建议使用4800及以上波特率）语音播报内容支持自定义1.3设备技术参数供电DC 9-26V （建议使用12V ）功耗喇叭未工作时0.024W ，喇叭处于工作状态时最大功耗约21.2W使用环境工作温度-20℃~+80℃，0%RH~95%RH 非结露通信接口RS485；通信波特率：2400-1152001.4产品选型2.设备使用说明2.1设备安装前检查设备清单■485语音报警器1台RS-公司代号VA-485语音报警器N01-RS485（Modbus-RTU 协议）2室内型■产品合格证、保修卡等■两包膨胀螺丝（485型语音控制器部分安装使用）■USB 转485一个（RS-USB-485-1）接线方式：线色说明电源棕色电源正（9~26V DC ）黑色电源负通信黄（绿）色485-A 蓝色485-B两芯线的一端压在黑色端口，另一端压在白色（5W ）端口或者红色（10W ）端口。
RS-WS-N01-TR土壤水分温度传感器485型使用说明书文档版本：V1.11. 产品介绍 (3)2. 使用方法 (4)3. 设备安装说明 (4)4. 配置软件安装及使用 (5)5. 通信协议 (5)6. 常见问题及解决办法 (7)7. 联系方式 (7)8. 文档历史 (7)9. 外形尺寸 (8)1. 产品介绍1.1 产品概述适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。
受土壤含盐量影响较小，适用于各种土质。
可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。
1.2 适用围广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。
1.3 测量参数及硬件参数供电电源：5~24V DC 温度测量围：-40℃~80℃水分测量围：0~100% 温度精度：±0.5℃存储环境：-40℃~80℃输出信号：485水分精度：±3%（测量结冻冰土层时，水分值会偏低不准确，需要用户补偿）1.4 物理参数探针长度：70mm 探针直径：3mm探针材料：304不锈钢密封材料：环氧树脂（黑色阻燃）电缆长度：标配两米（RVV 4*0.3）防护等级：IP681.5 系统框架图2. 使用方法2.1 速测方法：选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小围建议多次测量求平均值。
2.2 埋地测量法：垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。
2.3 注意事项：1、测量时钢针必须全部插入土壤里。
2、避免强烈直接照射到传感器上而导致温度过高。
野外使用注意防雷击。
485型温度变送器 使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的485电路，通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电，规格齐全，安装方便。
1.3 主要技术指标供电电源：10~30V DC普通测温范围：-40℃~80℃（默认）默认精度：±0.5℃超宽温：-100℃~300℃ （需定制）宽量程精度：±1℃ 通信协议：Modbus-RTU(详见第5部分)存储环境：-40℃~80℃输出信号：485信号、继电器（选配）、内置蜂鸣器（选配） 参数设置：通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电 监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯（Modbus协议）1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台（选配）■USB转485（选配）■485终端电阻（多台设备赠送）3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复。
3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线3.3.1：壁挂王字壳接线线色说明电源棕色电源正（10~30V DC）黑色电源负通信黄色485-A 蓝色485-B3.3.2：86液晶壳接线序号 说明序号 说明 1 电源正（10~30V DC ）5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注：内置传感器时，3、4、7、8空闲。

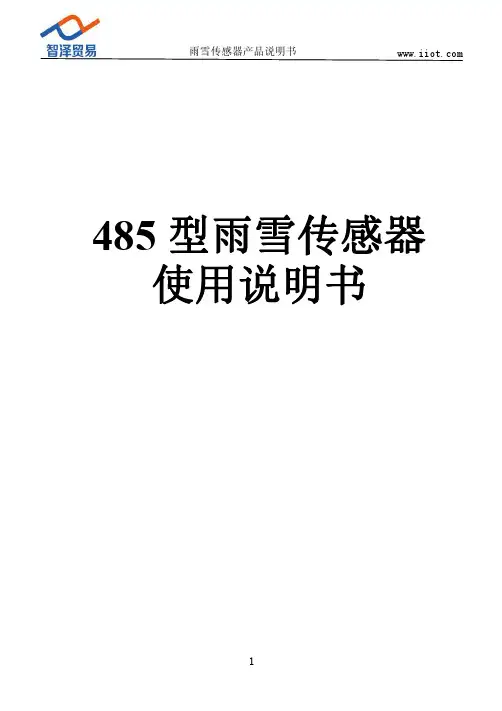

使用说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (4)第2章硬件连接 (6)2.1设备安装前检查 (6)2.2接口说明 (6)2.3安装事宜 (8)2.4自动加热 (8)第3章配置软件安装及使用 (8)3.1传感器接入电脑 (8)3.2传感器监控软件的使用 (9)3.3修改波特率和设备ID (10)第4章通信协议 (11)4.1通讯基本参数 (11)4.3寄存器地址 (12)第5章附录 (13)5.1产品附加说明书 (13)第6章售后 (14)6.1联系方式 (14)6.2质保与售后 (14)6.3免责声明 (14)第1章产品简介1.1产品概述雨雪传感器主要用来检测自然界中是否出现了降雨或者降雪的设备。
本传感器采用交流阻抗测量方式，电极使用寿命长，不会出现氧化问题。
本雨雪传感器可广泛应用于环境、温室、养殖、建筑、楼宇等的雨雪有无的定性测量，安全可靠，外观美观，安装方便。
1.2功能特点采用交流阻抗测量形式，交流阻抗方式可以有效避免电极发生氧化电解，极大的提高寿命。
雨雪测量结果精准，误报率几乎为零。
选配有加热功能，当检测到气温低时，自动启用下雪加热功能来加速去雪冰，使得测量的速率加快。
1.3主要参数直流供电12V-24V DC开关量类型常开触点检测对象雨雪等降水天气耗电≤0.15W（@12V DC,25℃）≤2.5W（@加热状态）开关量工作功率120VAC/24VDC加热功能开启温度10℃1.4系统框架图本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。
通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。
同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
本产品也可以多个传感器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见.附录）。

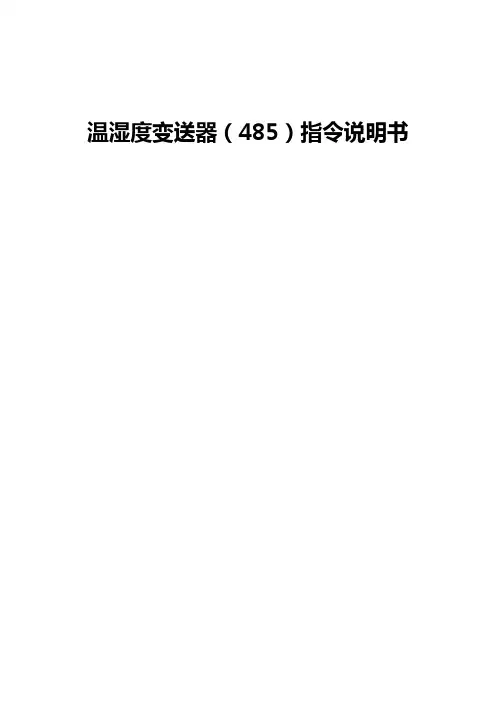

温湿度变送器（485）指令说明书温湿度变送器含有RS485通信模块,可方便地组成远程通讯网络。
支持波特率: 1200，2400，4800，9600，14400，19200BPS。
通信协议采用标准Modbus （RTU-十六进制）。
（1）读取温度，湿度，露点计算机发送命令：[设备地址][命令号][00][00][00][00][CRC低8位][CRC高8位]例：[01][03][00][00][00][00][CRC低][CRC高]意义如下：A、设备地址：在一个485总线上可以挂接多个设备，此处的设备地址表示将与哪一个设备通讯。
例子中为和01号通讯。
B、命令号：0x03, 读取温度，湿度和露点。
C、CRC校验：从开头一直校验到此之前。
注意：CRC校验在命令中的高低字节的顺序和其他的相反。
设备响应：[设备地址][命令号][返回的字节个数][数据1][数据2]...[数据n][CRC低8位][CRC高8位] 例：[01][03][06][01][27][01][B6] [00][F9] [CRC低][CRC高]意义如下：A、设备地址和命令号：如上。
B、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
这里固定为6.C、数据1…N：设备的温度，湿度和露点值，每个参数占用两个字节。
见注释。
D、CRC校验：如上。
注：设备的温度，湿度和露点各占用两个字节。
将实际（温度/湿度/露点）值扩大10倍，再将此值按16进制分为两个字节传送出来即可。
按照温度，湿度，露点的顺序填写。
例如：例子中温度为01 27 ，即0x127 = 295，实际温度就是29.5℃；同理，湿度为01 B6，即0x1B6 = 438，实际的湿度就是43.8%RH。
（2）设置波特率计算机发送命令：[设备地址][命令号] [00] [子命令号] [00][波特率号][CRC低8位] [CRC高8位] 例：[01][06][00][01][00][04][CRC低][CRC高]意义如下：A、设备地址：如上。

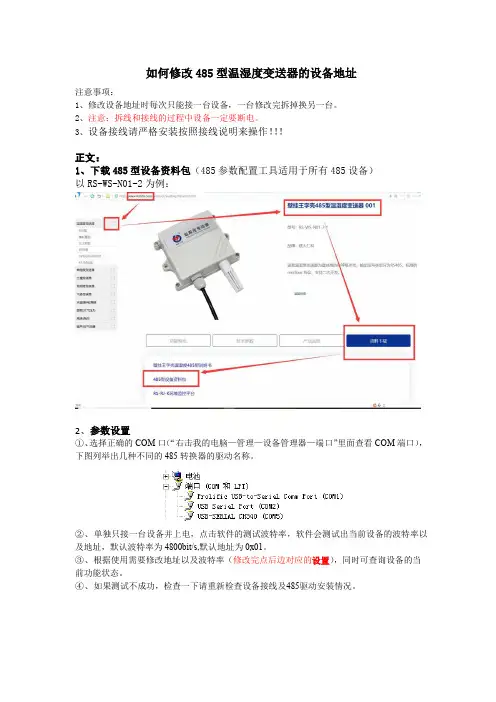

如何修改485型温湿度变送器的设备地址
注意事项：
1、修改设备地址时每次只能接一台设备，一台修改完拆掉换另一台。
2、注意：拆线和接线的过程中设备一定要断电。
3、设备接线请严格安装按照接线说明来操作！！！
正文：
1、下载485型设备资料包（485参数配置工具适用于所有485设备）
以RS-WS-N01-2为例：
2、参数设置
①、选择正确的COM口（“右击我的电脑—管理—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。
③、根据使用需要修改地址以及波特率（修改完点后边对应的设置），同时可查询设备的当前功能状态。
④、如果测试不成功，检查一下请重新检查设备接线及485驱动安装情况。

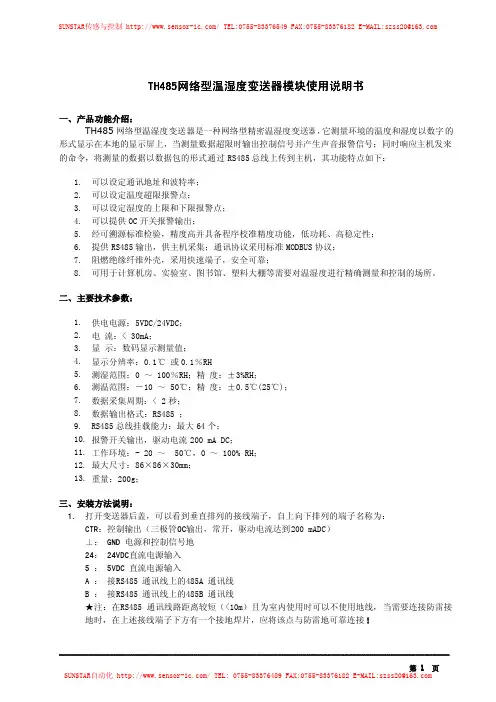

网络型温湿度变送器模块使用说明书TH485网络型温湿度变送器模块使用说明书TH485一、产品功能介绍：TH485网络型温湿度变送器是一种网络型精密温湿度变送器，它测量环境的温度和湿度以数字的形式显示在本地的显示屏上，当测量数据超限时输出控制信号并产生声音报警信号；同时响应主机发来的命令，将测量的数据以数据包的形式通过RS485总线上传到主机，其功能特点如下：1.可以设定通讯地址和波特率；2.可以设定温度超限报警点；3.可以设定湿度的上限和下限报警点；4.可以提供OC开关报警输出；5.经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性；6.提供RS485输出，供主机采集；通讯协议采用标准MODBUS协议；7.阻燃绝缘纤维外壳，采用快速端子，安全可靠；8.可用于计算机房、实验室、图书馆、塑料大棚等需要对温湿度进行精确测量和控制的场所。
二、主要技术参数：1.供电电源：5VDC/24VDC；2.电流：<30mA；3.显示：数码显示测量值；4.显示分辨率：0.1℃或0.1％RH5.测湿范围：0～100％RH；精度：±3%RH；6.测温范围：－10～50℃；精度：±0.5℃(25℃)；7.数据采集周期：<2秒；8.数据输出格式：RS485；9.RS485总线挂载能力：最大64个；10.报警开关输出，驱动电流200mA DC；11.工作环境：-20～50℃，0～100%RH；12.最大尺寸：86×86×30mm；13.重量：200g；三、安装方法说明：1.打开变送器后盖，可以看到垂直排列的接线端子，自上向下排列的端子名称为：CTR：控制输出（三极管OC输出，常开，驱动电流达到200mADC）⊥：GND电源和控制信号地24：24VDC直流电源输入5：5VDC直流电源输入A：接RS485通讯线上的485A通讯线B：接RS485通讯线上的485B通讯线★注：在RS485通讯线路距离较短（<10m）且为室内使用时可以不使用地线，当需要连接防雷接地时，在上述接线端子下方有一个接地焊片，应将该点与防雷地可靠连接！2.电源连接：模块电源供电分两种，+24V和+5V，请确认供电电源并按照接线端子标识，连接到24V或5V，接线时，正负不能接反，否则会烧毁电路！3.通讯配置方法：本模块出厂时初始设置为：模块设备地址：0通讯波特率：9600信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。

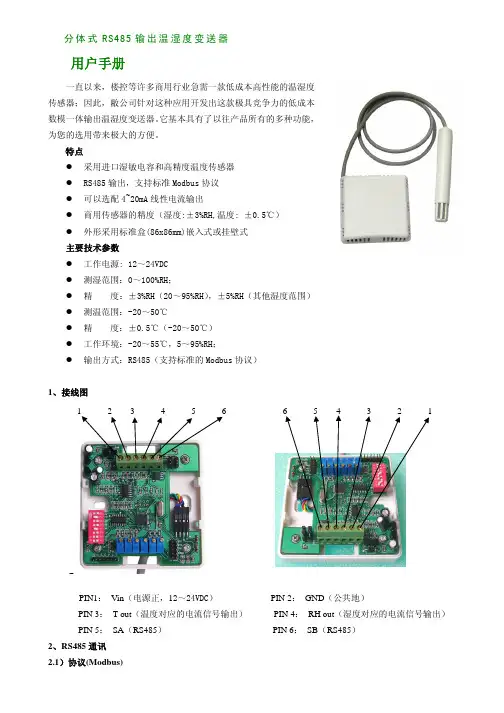

=分体式RS485输出温湿度变送器用户手册一直以来，楼控等许多商用行业急需一款低成本高性能的温湿度传感器；因此，敝公司针对这种应用开发出这款极具竞争力的低成本数模一体输出温湿度变送器。
它基本具有了以往产品所有的多种功能，为您的选用带来极大的方便。
特点z 采用进口湿敏电容和高精度温度传感器z RS485输出，支持标准Modbus 协议z 可以选配4~20mA 线性电流输出z 商用传感器的精度（湿度:±3%RH,温度: ±0.5℃）z 外形采用标准盒(86x86mm)嵌入式或挂壁式主要技术参数z 工作电源: 12～24VDCz 测湿范围：0～100%RH；z 精 度：±3%RH（20～95%RH），±5%RH（其他湿度范围）z 测温范围：-20～50℃z 精 度：±0.5℃（-20～50℃）z 工作环境：-20～55℃，5～95%RH；z 输出方式：RS485（支持标准的Modbus 协议）1、接线图PIN1： Vin （电源正，12～24VDC） PIN 2： GND （公共地）PIN 3： T out （温度对应的电流信号输出） PIN 4： RH out （湿度对应的电流信号输出） PIN 5： SA （RS485） PIN 6： SB （RS485）2、RS485通讯2.1）协议(Modbus) 2 1 5 3 4 656 2 4 3 1起始位（Start bite ）：1 数据位（Data bites ）：8校验位（Parity bite ）：偶校验（EVEN ） 停止位（Stop bite ）： 12.2）关于指令命令行（Command ）： line 03 00 00 00 02 CRC0 CRC1返回字（Return ）： line 03 00 04 T_hi T_lo RH_hi RH_lo CRC0 CRC1温湿度十进制算法转换：当前温度（Temperature ）= (T_h i×256 + T_lo) / 10当前湿度（Humidity ） = (RH_h i×256 + RH_lo) / 10举例（Example ）：传感器的通讯地址设为0，即line=00；此时CRC0=C5，CRC1=DA 。
RS485温湿度传感器使用说明概述这是一款高精度工业级RS485温湿度传感器，采用高品质数字集成传感器，配以可靠的数字化处理电路，从而将环境中的温度和湿度转换成与之相对应的RS485信号，能可靠地与上位机系统等进行集中监控。
模块测量范围广，支持-40~120℃的温度检测和0~99.9%RH的湿度检测，检测精度高，响应速度快。
铝合金外壳全包裹，防水耐高温，在较恶劣环境也能正常使用；探头采用透气防尘设计，有效保护内部线路板，延长使用寿命。
该产品具有优良的长期稳定性、低延滞性、强抗化学污染能力和极优的可重复性，是暖通空调应用中精确测量相对湿度及温度的理想解决方案。
可广泛应用于楼宇自动化、气候与暖通自动控制、博物馆与宾馆的气候站、暖通空调系统闭环控制等领域。
产品参数●温度测量范围： -40~120℃●湿度测量范围： 0~99.9%RH●温度精度：±0.3℃（25℃）●湿度精度：±2%RH（25℃）●采样周期： 3S●供电电压： 12~36V（DC）●产品尺寸：200mm(L)×15.7mm(D)●输出信号： RS485信号●通信协议：标准MODBUS RTU协议●波特率： 9600（默认）●显示分辨率：温度：0.1℃；湿度：1%RH●灵敏度衰减值：温度＜0.1℃/年；湿度＜0.5%RH/年引脚释义① 黄色 ② 红色 ③ 黑色 ④ 白色接线示意图RS485 通信协议1、内部寄存器映射地址2、支持的功能码0x03：读多路寄存器0x10：写多路寄存器读指令：主机帧格式变送器地址+0x03+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位变送器返回格式变送器地址+0x03+返回字节数(1 字节)+数据 0+..+数据 n+CRC 低位+CRC 高位写指令：主机帧格式变送器地址+0x10+寄存器起始地址(2字节)+寄存器数量(2字节)+发送字节数(1个字节)+数据0+..+数据n +CRC低位+CRC高位变送器返回格式变送器地址+0x10+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位写功能码特殊说明：1、在内部寄存器映射地址里面，只有 0x000C-0x001E 的地址才可以写，其他地址禁止写。
光照度变送器用户手册（485型）文档版本：V1.2光照度变送器用户手册 (1)一产品介绍 (2)二设备安装说明 (3)三配置软件安装及使用 (4)四通信协议 (5)五常见问题及解决办法 (7)六联系方式 (7)七文档历史 (7)八附录：壳体尺寸 (7)一产品介绍1、产品概述该变送器广泛适用于适用于室内外环境监测，农业大棚，花卉培养等需要光照度监测的场合。
该传感器采用全隔离，传感器内输入电源，感应线，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
2、功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。
具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
3、主要技术指标供电电源：9-24V DC光照度测量范围：0-65535lux 光照精度：±5%FS(25℃)存储环境：-40℃~80℃4、系统框架图系统方案框图二设备安装说明2.1设备安装前检查设备清单：●水浸报警器设备1台●12V/2A 防水电源1台（选配）UPS 电源（选配）9~24V DC1号设备2号设备3号设备n 号设备485总线USB 转485或232转485监控电脑市电220VUSB转485（选配）2.2接线宽电压电源输入9~24V均可。
485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
线色说明电源棕色电源正（9~24V DC）黑色电源负通信黄色485的A端蓝色485的B端三配置软件安装及使用3.1软件安装使用前分别双击，按照提示进行注册，注册完成后，双击，进入设置界面（注：win7电脑请右击此设置工具，以管理员身份注册并运行）。
3.2参数设置1、选择正确的COM口（可在“我的电脑—设备管理器—端口（com和lpt）”里面查看COM端口。
）2、单独接上一台设备并上电，单击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。
一、概述带485通讯智能数显型温湿度控制器主要用于电力设备（如户外端子箱、高低压控制柜，箱式变电站、断路器机构箱、仪表箱等）以及其他需要自动除潮湿、防结露、控制温度的场合。
能够有效防止因潮湿、结露、温度过高（低）而引发的各类事故，保障自动化作业的高效、安全运行。
二、主要技术性能：1、体积：长48mmX宽48mm X 深78mm2、工作电压：AC220V±15% 50-60HZ3、整机功耗：<2W4、温度显示范围-20℃~99℃精度：±0.5℃5、湿度显示范围0~99%RH 精度：±5%6、指示报警：当某一路负载工作时，面板相应指示灯亮，若传感器未接或故障，数码管显示- - . –7、负载输出：AC220/3A（阻性负载时）两路有源接点8、升降温：可通过面板更改HC1（回差）的值来确定装置升温或降温型。
HC>0,为升温型；HC1<0，为降温型。
9、485通讯：可通过面板控制开启或关闭。
10、负载启控条件：A：温度负载启控：1、升温型：HC1>0加热器启动条件：环境温度<Co1 (Co1=5℃)加热器退出条件：环境温度> Co1+HC1 (5℃+8℃=13℃)2、降温型：HC1<0风机启动条件：环境温度> Co1 (Co1=40℃)风机退出条件：环境温度< Co1- HC1 (40℃-8℃=32℃) B：温度负载启控：温度负载启动条件：环境湿度> Co2 （Co2=85%）湿度负载退出条件：环境湿度< Co2- HC2 （85%-8%=77%）初始化：Co1=5℃；HC1=8℃；Co2=85%；HC2=8%。
三、参数设置按设置键进入设定：1、当第一排数码管显示Co1时，使用向上按键或向下按键设定温度启动值；设置范围：1℃~70℃2、当第一排数码管显示HC1时，使用向上按键或向下按键设定温度回差；设置范围：-10℃~10℃3、当第一排数码管显示Co2时，使用向上按键或向下按键设定湿度启动值；设置范围：20%~90%4、当第一排数码管显示HC2时，使用向上按键或向下按键设定湿度回差；设置范围：5%~20%5、当第一排数码管显示485时，使用向上按键或向下按键设定开启或关闭485通讯；设置范围：Jr(开启)/tc（关闭）注意：通讯格式及建议请参考通讯协议说明四、安装和连接方式1.主机安装1）嵌入式：在安装面板上开45+0.5mm X 45+0.5mm孔，通过安装支架将监控器固定在面板上。
温度变送器使用说明书一、用途本产品广泛用于石油、化工、冶金、电力、轻工、建材等行业，实现对流体温度的测量，可适用于工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。
二、特点1、选用具有国际先进水平的传感器，配合高精度的元器件，经严格的工艺过程装配而成，因此在使用温度范围内非线性小，长期稳定性好。
2、可靠的机械保护IP65和防爆保护dⅡBT4/T6，适用于各种恶劣环境。
3、可用于测量粘稠、结晶及腐蚀性介质。
4、4～20mADC标准电流信号输出，二线制工作。
可定制HART/485等数字输出。
5、体积小，重量轻，安装、调试、使用方便。
三、技术指标被测介质：与316不锈钢兼容的液体、气体、蒸汽，特殊介质需定制测量范围：-50～450℃输出：4～20mADC二线制准确度：0.2%FS，0.5%FS温度影响系数：±0.15%FS/10℃稳定性：优于0.2%FS/年电源电压：DC 6.5～36VDC 机械保护：IP65防爆等级：dⅡBT4/T6 温度极限：使用温度-40～80℃存贮温度：-20～+50℃过载极限：额定量程的1.5倍～3倍相对湿度：≤95%RH 负载电阻：≤750Ω四、物理性能隔离膜片：304不锈钢接触介质连接件：SUS304不锈钢过程连接方式：1/2NPT外螺纹,M20×1.5外螺纹（可自定义接口）电气连接：电缆孔为Φ8五、工作原理过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器转换为与输入压力成线性对应关系的4～20mA标准电流输出信号。
六、接线方式小巧型接线端子示意图 2088型端子示意图七、按键说明用户参数菜单（进入方式：按，输入密码：3001）（1）参数组：用于变送器用户选项调节注1：INP：输入类型选择。
根据选用传感器类型调节参数，可选传感器见表2。
注2：BSL：变送低限值，即输出4mA对应的显示值。
注3：BSH：变送高限值，即输出20mA对应的显示值。
485型土壤温湿度变送器使用说明书型号：ST-TR-WS文档版本：V1.7第1章产品简介1.1 产品概述土壤水分温度传感器适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。
受土壤含盐量影响较小，适用于各种土质。
可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。
1.2 适用范围广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。
1.3 主要参数48 mW0-100%RHIP68注意安装时需将传感器全部埋入或探针全部插入被测介质中，测量结冻冰土层时，水分值会偏低不准确，需要用户补偿。
出厂默认产品适用于测量普通的黄土地、黑土地、红土地。
不适用于对于盐分较大的盐碱地、沙地、或者其他粉末状物体的绝对水分测量，单仍可以表征相对水分差别，对于这类型的水分测量应联系厂家做单独校准。
1.4 土壤水分计算方式与含义本传感器计算的土壤水分为土壤含水量(watercontentofsoil)。
是指土壤绝对含水量，即100g烘干土中含有若干克水分，也称土壤含水率。
土壤水分状况又叫墒情。
在农业生中，及时掌握封墒情情很重要。
利用感官检验土壤墒情，具有简便、快速度等特点。
饱墒含水量18.5%~20%，土色深暗发黑，用手捏之成团，抛之不散，可搓成条，手上有明显的水迹。
饱墒为适耕上限，土壤有效含水量最大。
适墒含水量15.5%~18.5%，土色深暗发暗，手捏成团，抛之破碎，手上留有湿印。
适墒是播种耕作适宜的墒情，有效含水量较高。
黄墒含水量12%~15%，土色发黄，手捏成团，易碎，手有凉爽感觉。
黄墒适宜耕作，有效含水量较少，播种出苗不齐，需要灌溉。
干土含水量在8%以下，土色灰白，土块硬结，细土松散。
干土无作物可吸收的水分，不适宜耕作和播种。
以下是常见土壤的最优含水率（仅供参考）：砂壤土：12%—15%轻黏壤土：15%—17%黄土：19%—21%中黏壤土：21%—23%重黏壤土：22%—25%黏土：25%—28%黑土：22%—30%第2章硬件连接2.1 设备安装前检查安装设备前请检查设备清单：2.2 接口说明宽电压电源输入12-24V均可。

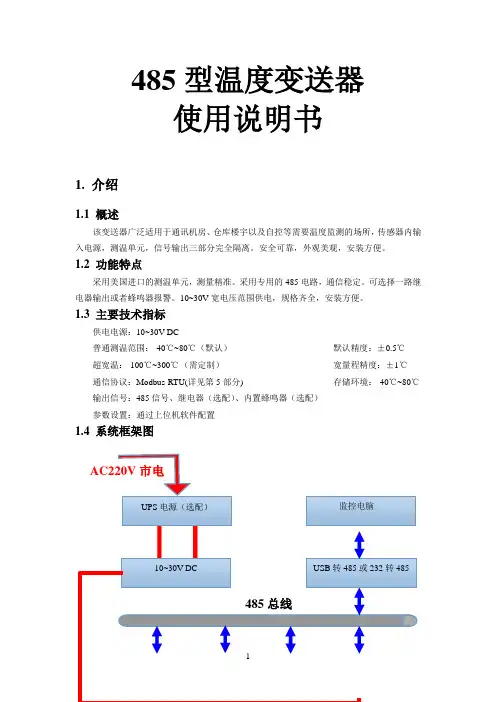

1485型温度变送器使用说明书
1. 介绍
1.1 概述
该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点
采用美国进口的测温单元，测量精准。
采用专用的
485电路，通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电，规格齐全，安装方便。
1.3 主要技术指标
供电电源：10~30V DC
普通测温范围：-40℃~80℃（默认）
默认精度：±0.5℃超宽温：-100℃~300℃（需定制）
宽量程精度：±1℃通信协议：Modbus-RTU(详见第5部分)
存储环境：-40℃~80℃
输出信号：485信号、继电器（选配）、内置蜂鸣器（选配）参数设置：通过上位机软件配置1.4 系统框架图
485总线
USB 转485或232转485
10~30V DC UPS 电源（选配）AC220V 市电
监控电脑。
仁科单温度变送器
用户手册
V1.0
公司简介
济南仁硕电子科技有限公司位于美丽的泉城济南，是集研发、生产、销售为一体的综合性科技公司。
仁硕电子科技有限公司核心研发团队长期与山东大学、山东建筑大学、山东省科学院、济南铸锻所等科研院所专家教授合作。
自2006年成立以来，已参与多项国家科技鉴定项目、参与国家重大专项1项等科技项目，技术力量雄厚。
因业务发展需要，公司主要经营仁科原有的湿度变送器、水浸传感器、物联网等三大系列产品，继续使用原“建大仁科”注册商标。
原运动控制卡、步进电机驱动器、高压周界电网控制系统、自动化系统控制器等行业化产品业务由另外公司负责经营。
济南仁硕电子科技有限公司将继续秉持“服务客户，笃信敏行”
的宗旨，专注于物联网、环境监控等行业，为新老客户提供更优质的产品和更专业的技术服务。
服务客户笃信敏行
申明
本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
安全指示
1、仔细浏览以下安全指示；
2、确定使用最新版本的用户手册；
3、清洗设备之前请断开电源；
4、电源插座必须安置在设备附件，方便安装；
5、保持设备干燥；
6、设备安装在可靠稳定的地方，防止跌落，造成损坏；
7、切勿在设备上放置东西，影响设备散热；
8、在上电之前，确保电源电压和方向正确；
9、不要把电源线放置在人员可以轻易碰到的地方，也不要在电源线上放置东西；
10、所有的警告和注意都需要引起注意；
11、如果设备长时间不使用，请断开电源；
12、防止任何液体流进设备里，这可能引起火灾或电气短路；
13、禁止打开设备。
为了安全，设备只能由合格的工程师打开；
14、如果以下情况发生，请维护人员及时检查设备：
15、电源线或电源插座损坏；
16、设备进水或其他液体
17、设备工作不正常或者没有按照用户手册的说明正确操作设备
18、保证设备正常的存储环境：-40℃～80℃之间。
一、产品介绍
功能特点：
●采用专用电路，使用温度范围宽
●精度高，稳定可靠
●规格齐全，安装方便
适用范围：
适用于室内，外环境监测，通讯机房，仓库以及楼宇以及自控等需要温度监测的场所。
主要技术指标：
温度测量范围：-20℃~+80℃
精度：±0.06℃
供电电源：DC9~24V
存储环境：-40℃~+80℃
二、产品选型
三、功能说明
3.1 485型功能说明：
当主机按通信协议询问传感器时（协议见附录），传感器会回复主机当前温度值（用户需要按照协议解析出此温度值）。
3.2 485&开关量型说明：
当前温度若超过设定的温度阀值，会有报警输出。
COM、NC/NO 是继电器报警输出触点（常开触点）。
四、接线说明
4.1：注意事项
●接线包括电源、传感器、通讯连接。
接线时请注意：●电源正负不要接反（若接反，会因保护而不工作）。
4.2.4：管道式壳体接线
附录一、通信协议
一、485通信设置
1.1 软件安装
使用前分别双击，按照提示进行注册，注册完成后，双击，进入设置界面（注：win7电脑注册后请右击此设置工具，以管理员身份运行此软件）。
1.2参数设置：
1.2.1选择正确的COM口（若使用的是COM4以上的口，
请在电脑的设备管理中将COM口的数值改成
COM1~COM4中空闲的一个）
1.2.2单击软件的测试波特率，软件会测试出当前的波特
率以及地址，默认波特率为4800bit/s,默认地址为0x01。
1.2.3根据设备需要修改地址以及波特率，同时可查询设
备的功能状态（如温湿度、水浸等）。
二、Modbus通讯
1：适用范围
RS485网络在线温湿度监控系统。
2：接口定义
的地址码表明将发送到的从机地址，而从机发送的地址码表明回送的从机地址。
出厂默认地址均为0x01。
功能码：主机发送的功能码告诉从机执行什么任务。
下表列出
的功能码都有具体的含义及操作。
数据区：数据区是根据不同的功能码而不同。
数据区可以是实
5：通讯协议示例以及解释
5.1：读取设备地址0x01的温度值
下发帧
返回帧：例如读到温度为-10.1℃
返回帧：（例如读到温度为26.9℃）
温度：0000 0001 0000 1101 = 10DH(十六进制) = 1×256 + 0×16 + 13 = 269
=> 温度= 26.9℃
特殊功能要求的产品请致电公司技术人员
济南仁硕电子科技有限公司
附录二、产品外形尺寸2.1：壁挂壳：99×77×32mm
2.4：管道式壳体：222×85×80mm。
