温度变送器的工作原理和分类

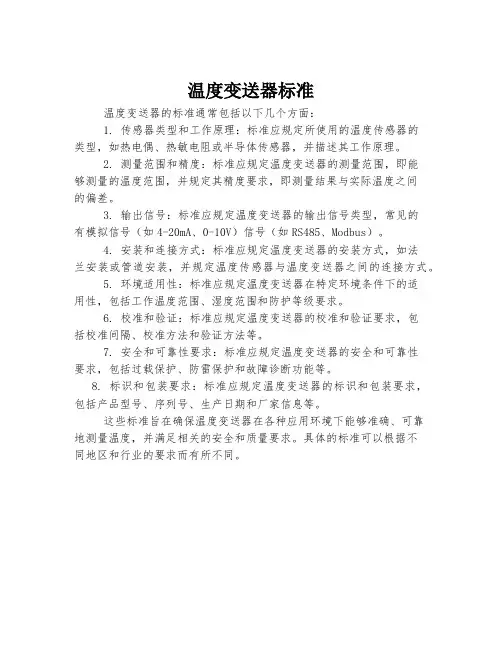

温度变送器标准
温度变送器的标准通常包括以下几个方面：
1. 传感器类型和工作原理：标准应规定所使用的温度传感器的
类型，如热电偶、热敏电阻或半导体传感器，并描述其工作原理。

2. 测量范围和精度：标准应规定温度变送器的测量范围，即能
够测量的温度范围，并规定其精度要求，即测量结果与实际温度之间
的偏差。

3. 输出信号：标准应规定温度变送器的输出信号类型，常见的
有模拟信号（如4-20mA、0-10V）信号（如RS485、Modbus）。

4. 安装和连接方式：标准应规定温度变送器的安装方式，如法
兰安装或管道安装，并规定温度传感器与温度变送器之间的连接方式。

5. 环境适用性：标准应规定温度变送器在特定环境条件下的适
用性，包括工作温度范围、湿度范围和防护等级要求。

6. 校准和验证：标准应规定温度变送器的校准和验证要求，包
括校准间隔、校准方法和验证方法等。

7. 安全和可靠性要求：标准应规定温度变送器的安全和可靠性
要求，包括过载保护、防雷保护和故障诊断功能等。

8. 标识和包装要求：标准应规定温度变送器的标识和包装要求，包括产品型号、序列号、生产日期和厂家信息等。

这些标准旨在确保温度变送器在各种应用环境下能够准确、可靠
地测量温度，并满足相关的安全和质量要求。

具体的标准可以根据不
同地区和行业的要求而有所不同。

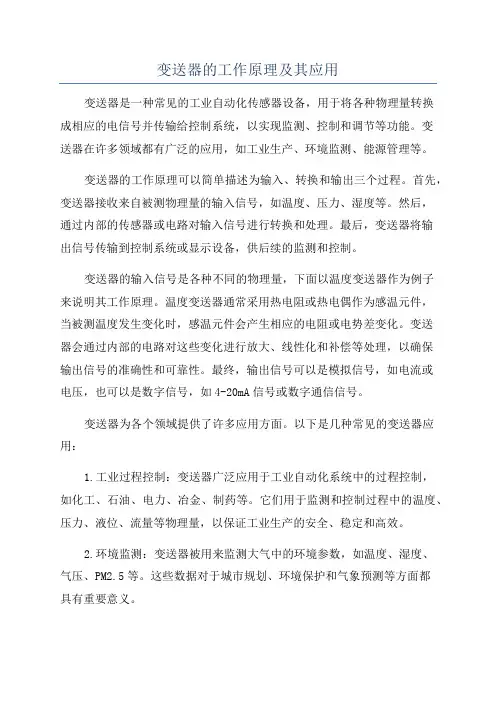

变送器的工作原理及其应用变送器是一种常见的工业自动化传感器设备，用于将各种物理量转换成相应的电信号并传输给控制系统，以实现监测、控制和调节等功能。

变送器在许多领域都有广泛的应用，如工业生产、环境监测、能源管理等。

变送器的工作原理可以简单描述为输入、转换和输出三个过程。

首先，变送器接收来自被测物理量的输入信号，如温度、压力、湿度等。

然后，通过内部的传感器或电路对输入信号进行转换和处理。

最后，变送器将输出信号传输到控制系统或显示设备，供后续的监测和控制。

变送器的输入信号是各种不同的物理量，下面以温度变送器作为例子来说明其工作原理。

温度变送器通常采用热电阻或热电偶作为感温元件，当被测温度发生变化时，感温元件会产生相应的电阻或电势差变化。

变送器会通过内部的电路对这些变化进行放大、线性化和补偿等处理，以确保输出信号的准确性和可靠性。

最终，输出信号可以是模拟信号，如电流或电压，也可以是数字信号，如4-20mA信号或数字通信信号。

变送器为各个领域提供了许多应用方面。

以下是几种常见的变送器应用：1.工业过程控制：变送器广泛应用于工业自动化系统中的过程控制，如化工、石油、电力、冶金、制药等。

它们用于监测和控制过程中的温度、压力、液位、流量等物理量，以保证工业生产的安全、稳定和高效。

2.环境监测：变送器被用来监测大气中的环境参数，如温度、湿度、气压、PM2.5等。

这些数据对于城市规划、环境保护和气象预测等方面都具有重要意义。

3.能源管理：变送器可以用于监测和控制能源消耗，如电力、水、气体等。

通过对能源使用情况的实时监测和调节，可以实现能源的合理利用和节约。

4.医疗健康：变送器被广泛应用于医疗设备，如血压计、心电图仪、血糖仪等。

它们用于检测和监测人体的生理参数，以帮助医生判断病情和制定治疗方案。

5.农业领域：变送器应用于农业生产中的土壤监测、水质监测、气象监测等。

通过对农田环境的检测和调节，可以提高农作物的产量和质量。

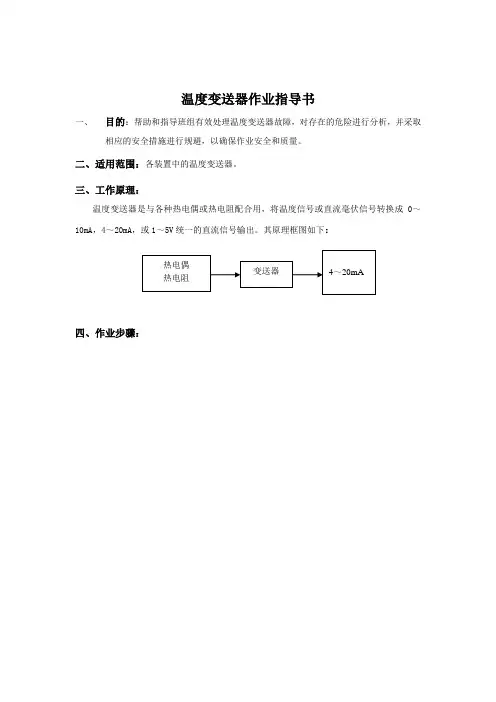

温度变送器作业指导书
一、目的：帮助和指导班组有效处理温度变送器故障，对存在的危险进行分析，并采取
相应的安全措施进行规避，以确保作业安全和质量。

二、适用范围：各装置中的温度变送器。

三、工作原理：
温度变送器是与各种热电偶或热电阻配合用，将温度信号或直流毫伏信号转换成0～10mA，4～20mA，或1～5V统一的直流信号输出。

其原理框图如下：
四、作业步骤：
五、常见故障及处理方法：
六、使用工具和劳保要求：
使用的工具：个人工具、万用表、824校验仪、干净抹布或塑料薄膜；
劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）、呼吸器；。

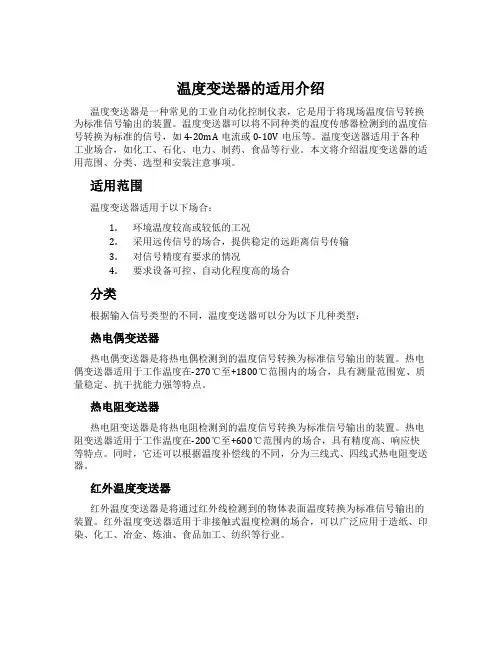

温度变送器的适用介绍温度变送器是一种常见的工业自动化控制仪表，它是用于将现场温度信号转换为标准信号输出的装置。

温度变送器可以将不同种类的温度传感器检测到的温度信号转换为标准的信号，如4-20mA电流或0-10V电压等。

温度变送器适用于各种工业场合，如化工、石化、电力、制药、食品等行业。

本文将介绍温度变送器的适用范围、分类、选型和安装注意事项。

适用范围温度变送器适用于以下场合：1.环境温度较高或较低的工况2.采用远传信号的场合，提供稳定的远距离信号传输3.对信号精度有要求的情况4.要求设备可控、自动化程度高的场合分类根据输入信号类型的不同，温度变送器可以分为以下几种类型：热电偶变送器热电偶变送器是将热电偶检测到的温度信号转换为标准信号输出的装置。

热电偶变送器适用于工作温度在-270℃至+1800℃范围内的场合，具有测量范围宽、质量稳定、抗干扰能力强等特点。

热电阻变送器热电阻变送器是将热电阻检测到的温度信号转换为标准信号输出的装置。

热电阻变送器适用于工作温度在-200℃至+600℃范围内的场合，具有精度高、响应快等特点。

同时，它还可以根据温度补偿线的不同，分为三线式、四线式热电阻变送器。

红外温度变送器红外温度变送器是将通过红外线检测到的物体表面温度转换为标准信号输出的装置。

红外温度变送器适用于非接触式温度检测的场合，可以广泛应用于造纸、印染、化工、冶金、炼油、食品加工、纺织等行业。

其他类型除了以上三种类型的温度变送器，还有磁敏电阻温度变送器、晶体管温度变送器、热电积温度变送器等。

这些类型的温度变送器主要应用于特殊的温度检测场合。

选型选择适合的温度变送器，需要考虑以下几个方面：1.检测对象的最高温度和最低温度2.对控制精度、响应速度的要求3.电源的电压和信号传输距离4.工作环境与外界温度条件安装注意事项1.将温度变送器放置在干燥、通风良好的地方，并避免水汽、腐蚀性气体的侵蚀。

2.温度变送器的电源和信号线应分开布置，避免相互干扰。

变送器工作原理
变送器工作原理
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，变送器均采用反馈方式。

对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。

一体化数字显示温度变送器有两种显示方式。

LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器三线制方式输出。

变送器工作原理是由变送器发出一种信号来给二次仪表使二次仪表显示测量数据。

变送器种类很多，总体来说就是由变送器发出一种信号来给二次仪表使二次仪表显示测量数据。

将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。

一般分为：温度/湿度变送器，压力变送器，差压变送器，液位变送器，电流变送器，电量变送器，流量变送器，重量变送器等。

变送器遵循一个物理定律（或实验数学模型）将物理量的变化转化成4-20mA等标准信号的装置。

变送器是把传感器的输出信号转。

变送器的工作原理
变送器是一种电子设备，用于测量和转换各种物理量，并将其转化为电信号传输，以便在远距离进行监测和控制。

变送器的工作原理主要包括以下几个步骤：
1. 传感器检测物理量：变送器的第一步是通过内置的传感器检测待测物理量，如温度、压力、流量等。

传感器通常是根据被测量的物理量发生的变化来进行操作的。

例如，温度变送器可能使用热敏电阻来测量温度变化。

2. 信号转换：测量到的物理量被传感器转换成相应的电信号。

这些信号可以是电阻、电压、电流等形式。

3. 信号放大：为了提高信号的灵敏度和稳定性，变送器通常会使用放大器来增加电信号的幅度。

放大过程可以通过运放电路来实现。

4. 线性化处理：某些物理量的输出信号与输入量之间的关系可能不是线性的，因此变送器需要进行线性化处理，以确保输出信号与输入量之间的线性关系。

5. 输出标准化：为了便于远距离传输和处理，变送器通常会将输出信号标准化为特定的电信号，如4-20mA电流信号或0-10V电压信号。

6. 电隔离：为了防止被测量物理量的干扰影响其他电子设备，变送器通常会使用电隔离技术，将输入和输出电路隔离开来。

7. 电源供应：变送器通常需要外部电源供应，以保证其正常工作。

8. 远距离传输：标准化的输出信号可以通过电缆或其他通信介质进行远距离传输，以便进行远程监测和控制。

总之，变送器通过传感器检测物理量，将其转换为电信号，并经过信号转换、放大、线性化处理、标准化等步骤，最终将信号传输到远距离用于监测和控制。

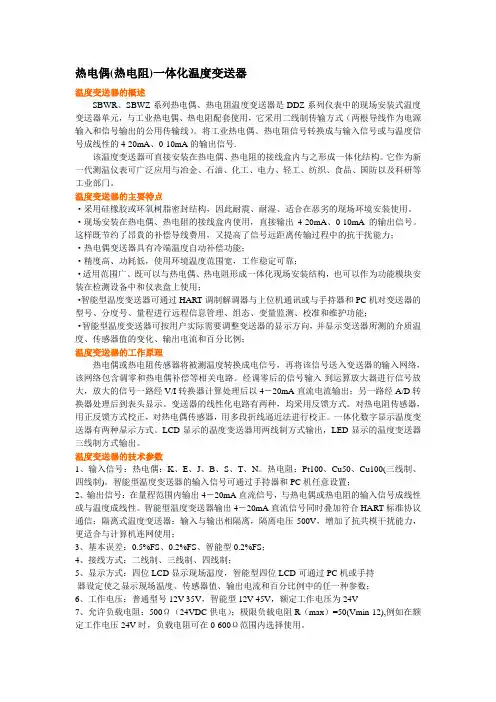

热电偶(热电阻)一体化温度变送器温度变送器的概述SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

温度变送器的主要特点·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；温度变送器的工作原理热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

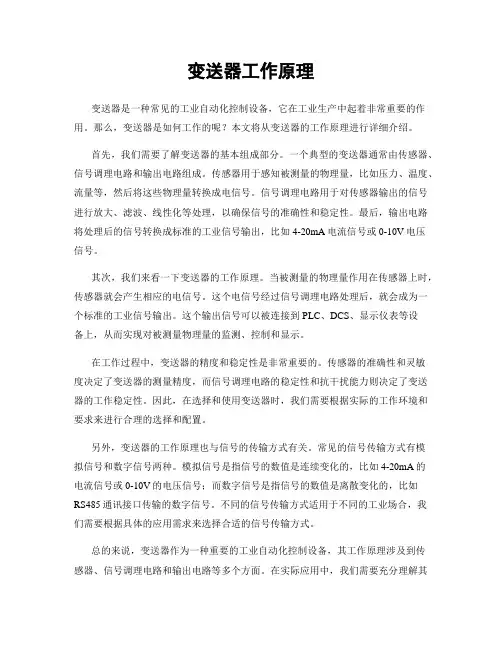

变送器工作原理变送器是一种常见的工业自动化控制设备，它在工业生产中起着非常重要的作用。

那么，变送器是如何工作的呢？本文将从变送器的工作原理进行详细介绍。

首先，我们需要了解变送器的基本组成部分。

一个典型的变送器通常由传感器、信号调理电路和输出电路组成。

传感器用于感知被测量的物理量，比如压力、温度、流量等，然后将这些物理量转换成电信号。

信号调理电路用于对传感器输出的信号进行放大、滤波、线性化等处理，以确保信号的准确性和稳定性。

最后，输出电路将处理后的信号转换成标准的工业信号输出，比如4-20mA电流信号或0-10V电压信号。

其次，我们来看一下变送器的工作原理。

当被测量的物理量作用在传感器上时，传感器就会产生相应的电信号。

这个电信号经过信号调理电路处理后，就会成为一个标准的工业信号输出。

这个输出信号可以被连接到PLC、DCS、显示仪表等设备上，从而实现对被测量物理量的监测、控制和显示。

在工作过程中，变送器的精度和稳定性是非常重要的。

传感器的准确性和灵敏度决定了变送器的测量精度，而信号调理电路的稳定性和抗干扰能力则决定了变送器的工作稳定性。

因此，在选择和使用变送器时，我们需要根据实际的工作环境和要求来进行合理的选择和配置。

另外，变送器的工作原理也与信号的传输方式有关。

常见的信号传输方式有模拟信号和数字信号两种。

模拟信号是指信号的数值是连续变化的，比如4-20mA的电流信号或0-10V的电压信号；而数字信号是指信号的数值是离散变化的，比如RS485通讯接口传输的数字信号。

不同的信号传输方式适用于不同的工业场合，我们需要根据具体的应用需求来选择合适的信号传输方式。

总的来说，变送器作为一种重要的工业自动化控制设备，其工作原理涉及到传感器、信号调理电路和输出电路等多个方面。

在实际应用中，我们需要充分理解其工作原理，合理选择和配置变送器，以确保其在工业生产中的准确性、稳定性和可靠性。

希望本文能够帮助大家更好地理解变送器的工作原理，为工业自动化控制领域的工作提供一些参考和帮助。

温度变送器使用说明书一、用途本产品广泛用于石油、化工、冶金、电力、轻工、建材等行业，实现对流体温度的测量，可适用于工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。

二、特点1、选用具有国际先进水平的传感器，配合高精度的元器件，经严格的工艺过程装配而成，因此在使用温度范围内非线性小，长期稳定性好。

2、可靠的机械保护IP65和防爆保护dⅡBT4/T6，适用于各种恶劣环境。

3、可用于测量粘稠、结晶及腐蚀性介质。

4、4～20mADC标准电流信号输出，二线制工作。

可定制HART/485等数字输出。

5、体积小，重量轻，安装、调试、使用方便。

三、技术指标被测介质：与316不锈钢兼容的液体、气体、蒸汽，特殊介质需定制测量范围：-50～450℃输出：4～20mADC二线制准确度：0.2%FS，0.5%FS温度影响系数：±0.15%FS/10℃稳定性：优于0.2%FS/年电源电压：DC 6.5～36VDC 机械保护：IP65防爆等级：dⅡBT4/T6 温度极限：使用温度-40～80℃存贮温度：-20～+50℃过载极限：额定量程的1.5倍～3倍相对湿度：≤95%RH 负载电阻：≤750Ω四、物理性能隔离膜片：304不锈钢接触介质连接件：SUS304不锈钢过程连接方式：1/2NPT外螺纹,M20×1.5外螺纹（可自定义接口）电气连接：电缆孔为Φ8五、工作原理过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器转换为与输入压力成线性对应关系的4～20mA标准电流输出信号。

六、接线方式小巧型接线端子示意图 2088型端子示意图七、按键说明用户参数菜单（进入方式：按，输入密码：3001）（1）参数组：用于变送器用户选项调节注1：INP：输入类型选择。

根据选用传感器类型调节参数，可选传感器见表2。

注2：BSL：变送低限值，即输出4mA对应的显示值。

注3：BSH：变送高限值，即输出20mA对应的显示值。

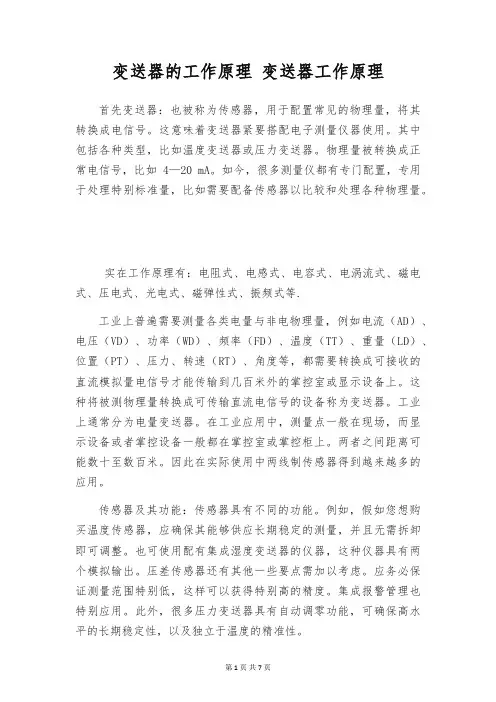

变送器的工作原理变送器工作原理首先变送器：也被称为传感器，用于配置常见的物理量，将其转换成电信号。

这意味着变送器紧要搭配电子测量仪器使用。

其中包括各种类型，比如温度变送器或压力变送器。

物理量被转换成正常电信号，比如4—20 mA。

如今，很多测量仪都有专门配置，专用于处理特别标准量，比如需要配备传感器以比较和处理各种物理量。

实在工作原理有：电阻式、电感式、电容式、电涡流式、磁电式、压电式、光电式、磁弹性式、振频式等.工业上普遍需要测量各类电量与非电物理量，例如电流（AD）、电压（VD）、功率（WD）、频率（FD）、温度（TT）、重量（LD）、位置（PT）、压力、转速（RT）、角度等，都需要转换成可接收的直流模拟量电信号才能传输到几百米外的掌控室或显示设备上。

这种将被测物理量转换成可传输直流电信号的设备称为变送器。

工业上通常分为电量变送器。

在工业应用中，测量点一般在现场，而显示设备或者掌控设备一般都在掌控室或掌控柜上。

两者之间距离可能数十至数百米。

因此在实际使用中两线制传感器得到越来越多的应用。

传感器及其功能：传感器具有不同的功能。

例如，假如您想购买温度传感器，应确保其能够供应长期稳定的测量，并且无需拆卸即可调整。

也可使用配有集成湿度变送器的仪器，这种仪器具有两个模拟输出。

压差传感器还有其他一些要点需加以考虑。

应务必保证测量范围特别低，这样可以获得特别高的精度。

集成报警管理也特别应用。

此外，很多压力变送器具有自动调零功能，可确保高水平的长期稳定性，以及独立于温度的精准性。

变送器的传统输出直流电信号有0—5V、0—10V、1—5V、0—20mA、4—20mA等，目前广泛接受的是用4～20mA电流来传输模拟量。

工业上广泛接受的是用4～20mA电流来传输模拟量。

4—20mA 电流本身就可以为变送器供电，变送器在电路中相当于一个特别的负载，特别之处在于变送器的耗电电流在4～20mA之间依据传感器输出而变化。

变送器的工作原理及应用工作原理变送器是一种电子设备，用于将物理量（如压力、温度、流量等）转换为标准信号（如电流、电压等），以便传输、测量和控制。

其工作原理可以分为以下几个方面：1.传感器：变送器通常与传感器配合使用，传感器负责感知待测物理量并将其转换为电信号。

常用的传感器包括压力传感器、温度传感器、液位传感器等。

2.信号调理：变送器对传感器输出的信号进行放大、滤波和线性化等处理，以确保信号的准确性和稳定性。

3.信号转换：在信号调理的基础上，变送器将信号转换为符合标准的信号形式，如电流信号（4-20mA）、电压信号（0-10V）等。

4.信号传输：变送器将转换后的信号传输给后续的测量、控制设备，如远程显示仪表、控制系统等。

应用变送器在工业自动化控制领域有着广泛的应用。

下面列举几个常见的应用场景：1.压力变送器：压力变送器广泛应用于工业过程控制中，用于测量和监控管道、容器等介质的压力。

通过将压力转换为标准的电信号，可以实现对压力的远程监控和控制。

2.温度变送器：温度变送器常用于温度测量和控制系统中，常见于化工、冶金、电力等行业。

它可以将温度传感器感知到的温度转换为标准的电信号，在温度范围内实现测量、报警和控制。

3.液位变送器：液位变送器用于测量和控制液体介质的高度或接触点位置。

在化工、石油、造纸等行业中，液位变送器广泛应用于储罐、槽、管道等设备的液位监测和控制。

4.流量变送器：流量变送器在流体控制和测量领域中起着重要作用。

它可以通过测量液体或气体的流速、流量来实现对流体的控制和监测，广泛应用于化工、制药、电力等行业。

5.氧气变送器：氧气变送器用于测量和监控环境中的氧气含量。

在环境保护、生物工程、医疗设备等领域中，氧气变送器可以提供重要的数据支持，保障环境质量和人类健康。

除了以上几个常见的应用场景，变送器还可以用于其他物理量的测量和控制，如PH值、电导率、振动等。

通过将待测物理量转换为标准信号，变送器在工业自动化领域中发挥着重要的作用。

多路温度变送器使用说明一、多路温度变送器的基本原理1.传感器测量：多路温度变送器可以连接多个传感器，如热电偶、热敏电阻等，用于测量不同位置的温度；2.信号转化：多路温度变送器将传感器测量到的温度信号转化为标准信号，常见的有4-20mA电流信号和0-10V电压信号；3.信号输出：多路温度变送器将转化后的标准信号输出，可以连接到工业控制系统或数据采集设备。

二、多路温度变送器的特点1.多路输入：多路温度变送器通常可以连接多个传感器，可以同时监测和控制多个温度点，方便现场温度监测和控制；2.高精度：多路温度变送器采用高精度的信号转化和放大电路，可以提供高精度的温度测量和控制；3.多种输出信号：多路温度变送器常见的输出信号有4-20mA电流信号和0-10V电压信号，可以适应不同的控制系统和设备需求；4.抗干扰能力强：多路温度变送器采用专业的抗干扰设计，可以降低外界干扰电磁波对信号传输的影响；5.功耗低：多路温度变送器采用低功耗设计，可以减少对电源的需求和能源消耗。

三、多路温度变送器的应用1.温度监测：多路温度变送器可以连接多个温度传感器，用于监测不同位置的温度，如管道、储罐、反应器等；2.温度控制：多路温度变送器可以将测量到的温度信号输出给控制器，通过控制器对温度进行控制，实现恒温、升温、降温等控制需求；3.报警功能：多路温度变送器可以设置阈值，当温度超过或低于阈值时发出报警信号，用于提醒操作人员或触发其他控制设备；4.数据采集：多路温度变送器的输出信号可以连接到数据采集设备，将温度数据记录到数据库中，用于分析和监控。

四、多路温度变送器的使用注意事项1.选择合适的传感器：根据实际需求选择合适的传感器，并与多路温度变送器兼容；2.安装位置：选择一个适合的位置安装多路温度变送器，远离干扰源，避免温度漂移和干扰电磁波；3.校准和调试：在使用前对多路温度变送器进行校准和调试，确保输出信号准确可靠；4.防护措施：根据使用环境的需要，采取防护措施，如防水、防尘、防腐蚀等；5.维护保养：定期检查和维护多路温度变送器，确保其正常运行和长寿命。

温度变送器故障分析及处理办法一、温度变送器的工作原理温度变送器是一种用于将温度信号转换为标准电信号输出的电子设备。

它能够将热电偶、热敏电阻等温度传感器测得的温度变化信号转换成标准的电流或电压信号，以便传输到显示仪表、记录仪等设备中进行显示、记录或控制。

二、温度变送器故障原因温度变送器故障通常由以下原因导致：1. 电源问题由于电源稳压模块质量问题，会导致温度变送器无法正常工作。

2. 接线问题如果温度变送器的接线不正确或接触不良，也会导致温度信号无法正确传输。

3. 输入信号问题温度变送器接收到的温度传感器信号存在问题，如传感器损坏或接线不良，就会导致温度变送器输出信号错误。

4. 环境干扰温度变送器在工作过程中会受到周围环境的干扰，如电磁干扰、振动等，会导致输出信号受到干扰而产生误差。

三、温度变送器故障处理方法1. 电源问题处理首先检查电源是否正常，并使用电压表检测电源电压是否在规定范围内。

如果电源问题导致故障，需要更换电源或修理电源模块。

2. 接线问题处理检查温度变送器的接线是否正确、稳固、接触良好，如果发现接线问题，需要重新安装或更换接线端子等部件。

3. 输入信号问题处理如果输入信号存在问题，需要通过检查传感器是否损坏或接线是否良好来确认问题，并及时更换或维修传感器。

4. 环境干扰问题处理采取防护措施，如使用防震垫、电磁屏蔽罩等来降低环境干扰。

四、结语温度变送器是一种重要的测控工具，但在使用中难免会出现各种故障。

通过本文介绍，我们了解了温度变送器的工作原理，以及可能导致故障的原因。

同时，我们还介绍了一些常见的处理方法，希望能够帮助大家更好地解决温度变送器故障问题。

温度变送器的作用及原理《温度变送器的作用及原理》在一个酷热难耐的夏日，我走进了好友小李的工厂车间。

车间里，工人们就像在蒸笼里的包子，汗水止不住地往下淌。

小李呢，正皱着眉头，心急如焚地在一堆机器旁边打转。

“嘿，小李，你这像热锅上的蚂蚁似的，咋啦？”我忍不住问道。

小李无奈地叹了口气，说道：“你看啊，这车间里的温度控制对生产太重要了。

但是这温度测量老是不准确，我都不知道该咋办了。

这就好比你在炒菜的时候，不知道火候是大是小，这菜能炒好吗？”我拍了拍他的肩膀说：“这时候啊，你就需要一个温度变送器这个‘小助手’啦。

”那温度变送器到底是什么神奇的东西呢？它就像是一个超级翻译官。

我们知道，在生产车间或者其他很多地方，都有温度计，那些温度计能测量出温度，但是它们测量出来的信号就像是一种很生僻的方言，别的设备根本听不懂。

这时候温度变送器就登场了，它把温度计测量出来的这种生僻的信号，比如热电阻或者热电偶传来的信号，转变成一种大家都能明白的标准信号，就像把方言翻译成普通话一样。

这样一来，其他的设备，像控制系统啦，显示设备啦，就都能准确地知道温度是多少了。

这就好比在一个国际会议上，翻译官把各国代表的话准确地传达给其他人，大家才能顺利地交流。

温度变送器的工作原理呢，其实也不是特别复杂。

就像我们人的身体感知温度一样，不过它是靠一些特殊的元件。

比如说热电阻，热电阻就像是一个对温度特别敏感的小卫士。

温度一变化，它自身的电阻值就跟着变化，就像温度计里的水银柱随着温度升降一样。

还有热电偶，它就像是一对神奇的双胞胎，这对双胞胎在不同的温度下会产生不同的电压。

温度变送器就像一个聪明的大脑，它能够检测到热电阻的电阻变化或者热电偶的电压变化，然后按照一定的规则把这些变化转化成标准的电流或者电压信号。

这个过程就像是一个复杂的数学计算，但是它计算得非常快而且准确。

再看看小李的车间，如果有了温度变送器，就可以把温度信号准确地传递给控制设备。

控制设备就能根据这个准确的温度信息来调节空调或者其他降温设备，就像我们根据天气预报来决定穿什么衣服一样。

一体化温度变送器（一体化热电偶/热电阻）1.概述热电偶是根据物体的热电特性来测量温度，输出的是非线性mV信号，通过查分度表变换成对应的温度值；热电阻是根据物体的电阻温度特性来测量温度，输出的是非线性电阻信号，也是通过查分度表变换成对应的温度值。

这两种非线性查分度表量温度的方法，给大批量的实际应用带来了许多不便，尤其进入计算机显示运算控制受到限制。

带温度变送器的一体化热电偶/热电阻，其实就是在热电偶/热电阻的接线盒内装上温度变送器模块.将热电偶/热电阻的非线性信号通过温度变送模块转换成统一的线性的标准化的信号输出，方便显示、远传、信号共享、集成控制，可以不用分度表直接计算温度，产品互换性好，如0〜30CTC的一化热电偶可以换成0〜300°C的一体化铂电阻。

线性关系：指两个变量成一次函数关系，表达为：y = ax + b式中a、b是常数，y、x是两个变量（如被测介质的温度与输出信号）2.温度变送器工作原理一体化热电偶/热电阻是在热电偶/热电阻的基础上增加温度变送功能或附加现场显示功能，即在原热电偶/热电阻的接线盒内装上温度变送器模块以及采用现场显示接线盒安装显示表头，实际应用有以下6 种形式：4.温度变送器模块一体化热电偶/热电阻的量程与输出标准信号的大小直接相关，选型时必须注明。

温度变送器的量程与热电偶/热电阻的测温范围是两个不同的概念，测温范围是指最大工作能力，而温度变送器的量程是指一体化热电偶热电阻的实际需要能力，量程属于测温范围的一段。

如某K型热电偶允许测温范围是0〜1200℃，钜实际使用的温度范围是0〜900℃，因此确定温度变送器的量程为0〜1000°C对应输出4〜20mA。

有时为了提高分辨率，有意缩小量程，量程集中在主要使用温度段，如某控温用钨铼热电偶的允许测温范围是0-2100℃,主要使用温度段是1400〜1600℃，为了提高控制精度，确定温度变送器的量程为1300〜1700℃。

温度变送器的工作原理
温度变送器是一种用于测量、转换和传输温度信号的仪器。

它可以将温度信号转换为标准的电信号，以便在远距离传输或作为其他设备的输入。

温度变送器工作原理如下：
1. 温度感应器：温度变送器通常配备了温度感应器，常见的有热电阻和热电偶。

热电阻是利用金属电阻随温度的变化而变化，而热电偶则是通过两种不同金属之间的热电效应来测量温度。

2. 信号转换：温度感应器读取环境的温度，并将其转换为电信号。

这些信号可以是电压信号或电流信号。

在一些情况下，温度变送器还会进行一些增益或补偿操作，以确保输出信号的准确性。

3. 信号调理：温度变送器会对转换后的信号进行调理，以便进行传输或作为其他设备的输入。

这可能涉及到放大、滤波和线性化等操作，以确保信号的稳定性和可靠性。

4. 输出信号：最后，温度变送器会将调理后的信号输出给接收方。

这可以是一条传输线路、一个数据记录器或者其他需要温度输入的设备。

总的来说，温度变送器的工作原理是将温度感应器读取到的温度信号转换为标准的电信号，并经过调理后输出给其他设备使
用。

这样，温度变送器可以在工业控制、自动化系统等领域中起到重要作用。
