管沟回填检查记录工程名称白杨树湾脱水回注站站外管道集输工程管沟位置：A2-A3段阀门井-一曹家沟坝梁工程编号YNBY-ZWA-01040301/02管沟开挖管沟情况管沟深度管沟宽度平整度（㎜）中心偏移（㎜）实长(m) 设计深度(m) 实挖深度(m)要求宽度实挖宽度上口宽度(m) 沟底宽度(m) 上口宽度(m) 沟底宽度(m)20 20 500 3.50 3.55 9.0 2.0 9.10 2.0025 20 500 3.50 3.60 9.0 2.0 9.22 2.02管沟回填灰土/细土回填情况二次原土回填情况地貌恢复情况其他情况⒈砼配重层两侧细沙回填≥0.6m。
⒉基岩沟基管底细沙回填≥0.2m，管顶细沙回填≥0.3m，粒径<2㎜。
⒈自管底向上0.52m 用分层夯实泥土或河沙回填,密实度>90％。
⒉地表原土回填厚度≥0.90m。
地貌恢复良好，通过当地部门验收。
⒈沟底垫层石块铺筑厚度0.61m.⒉C30钢筋混凝土连续覆盖厚度0.6m.⒊石块配重层铺筑厚度≥0.50m。
施工单位监理（建设）单位施工记录人：技术负责人：2011年11月2日监理工程师：（建设单位项目代表）年月日管沟回填检查记录工程名称白杨树湾脱水回注站站外管道集输工程管沟位置：A4-A5段永采双35井台-双34井台工程编号YNBY-ZWA-01040303/04管沟开挖管沟情况管沟深度管沟宽度平整度（㎜）中心偏移（㎜）实长(m) 设计深度(m) 实挖深度(m)要求宽度实挖宽度上口宽度(m) 沟底宽度(m) 上口宽度(m) 沟底宽度(m)30 60 500 4.72 4.92 18.16 4.0 18.86 4.1015 30 500 4.72 4.90 18.16 4.0 18.78 4.08管沟回填灰土/细土回填情况二次回填情况地貌恢复情况其他情况⒈砼配重层两侧细沙回填≥0.6m。
⒉基岩沟基管底细沙回填≥0.2m，管顶细沙回填≥0.3m，粒径<2㎜。

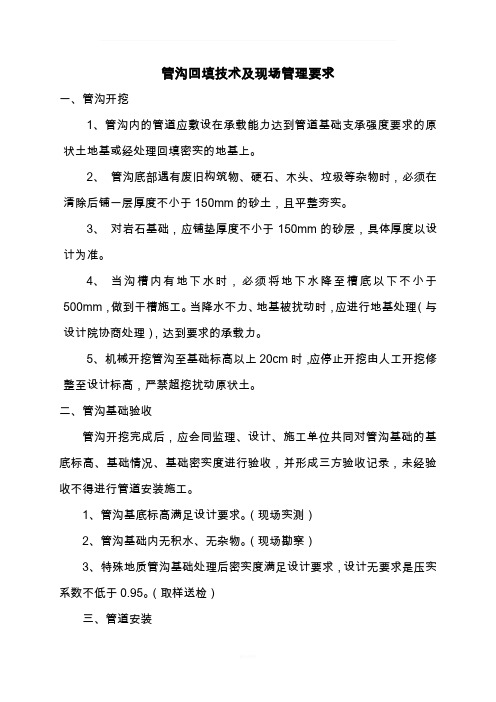

管沟回填技术及现场管理要求一、管沟开挖1、管沟内的管道应敷设在承载能力达到管道基础支承强度要求的原状土地基或经处理回填密实的地基上。
2、管沟底部遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须在清除后铺一层厚度不小于150mm的砂土，且平整夯实。
3、对岩石基础，应铺垫厚度不小于150mm的砂层，具体厚度以设计为准。
4、当沟槽内有地下水时，必须将地下水降至槽底以下不小于500mm，做到干槽施工。
当降水不力、地基被扰动时，应进行地基处理（与设计院协商处理），达到要求的承载力。
5、机械开挖管沟至基础标高以上20cm时，应停止开挖由人工开挖修整至设计标高，严禁超挖扰动原状土。
二、管沟基础验收管沟开挖完成后，应会同监理、设计、施工单位共同对管沟基础的基底标高、基础情况、基础密实度进行验收，并形成三方验收记录，未经验收不得进行管道安装施工。
1、管沟基底标高满足设计要求。
（现场实测）2、管沟基础内无积水、无杂物。
（现场勘察）3、特殊地质管沟基础处理后密实度满足设计要求，设计无要求是压实系数不低于0.95。
（取样送检）三、管道安装管道安装过程中，要保证管道固定牢固，位置准确，标高及检查井设置符合设计要求。
管道安装完成后监理组织进行专项隐蔽工程验收，并形成验收记录：1、管道位置及标高验收；（现场实测）2、管道功能性验收实验；（现场实验）3、管道接口、附属物安装情况验收；（现场检验）四、管道回填1、管道安装检查合格后应立即回填，管道基础、管侧及管顶以上500mm内的沟槽回填，必须采用人工分层回填并压实；特别是在管顶以上500mm范围内不能用重型机械夯实。
管道基础处理一般情况下为管道下方铺设砂垫层，垫层材料为中粗砂。
2、回填时管沟内应无积水，不得带水回填（除粗砂外），不得回填淤泥、有机物及含杂质的土，回填土的含水量，宜按土类和采用的压实工具控制在最佳含水量附近。
3、管沟的回填材料，应由沟槽两侧对称均匀运入槽内，不得集中推入。
隐蔽工程检查验收记录
质检表4年月日
隐蔽工程检查验收记录
质检表4年月日
隐蔽工程检查验收记录
质检表4年月日
隐蔽工程检查验收记录
质检表4
隐蔽工程检查验收记录
质检表4年月日
隐蔽工程检查验收记录
质检表4年月日
隐蔽工程检查验收记录
质检表4
隐蔽工程检查验收记录
质检表4年月日
隐蔽工程检查验收记录
质检表4
年月日
隐蔽工程检查验收记录
质检表4
隐蔽工程检查验收记录
质检表4年月日
隐蔽工程检查验收记录
质检表4年月日。
管沟开挖、下沟、回填安全作业指导范本管沟开挖、下沟、回填是一项涉及施工领域的重要工作。
在进行这项工作时，安全是至关重要的。
为了确保工作人员的安全，采取适当的安全措施和遵守正确的工作流程是必要的。
以下是管沟开挖、下沟、回填安全作业指导范本，该范本将帮助工作人员了解和遵循安全规定，以确保工作的顺利进行。
1. 个人防护装备1.1 硬帽：在进行管沟开挖、下沟、回填作业时，每位工作人员必须佩戴合适的硬帽以保护头部免受坍塌物和其他物体的伤害。
1.2 防护手套：工作人员应戴防护手套，以保护双手免受尖锐物体、化学物质或其他危险物质的伤害。
1.3 防护鞋：穿戴防护鞋是必须的，以保护脚部免受重物的伤害以及坍塌物和其他危险物质的伤害。
1.4 呼吸防护装备：根据工作环境和需求，工作人员必须佩戴合适的呼吸防护装备，例如口罩或呼吸器。
2. 前期准备2.1 参观现场：在开始工作之前，工作人员应参观现场，了解地形和地质条件，确定可能存在的危险。
2.2 确定地下设施：在进行管沟开挖工作之前，必须确定潜在的地下设施，如水管、天然气管道等，并在其周围标记出限定区域。
2.3 清理周围区域：在开挖管沟之前，必须清理周围区域，以确保没有无关的物体和障碍物可能会影响工作。
3. 坍塌和支撑措施3.1 判断土地稳定性：在开挖管沟之前，必须评估土地的稳定性，并确定是否需要采取坍塌和支撑措施。
3.2 使用支撑系统：如果评估结果显示土壤不稳定，必须使用合适的支撑系统来保持沟壁的稳定。
3.3 安装坍塌预警装置：在开始开挖之前，必须安装坍塌预警装置，以便及时发现并采取行动应对坍塌的情况。
4. 开挖管沟4.1 逐渐开挖：管沟应该逐渐开挖，而不是一次性挖掘所有区域。
这样可以最大程度地减少可能坍塌的风险。
4.2 斜坡设计：根据土质和坡度要求，在开挖管沟时必须遵循适当的斜坡设计，以确保土体的稳定。
4.3 安全通道：在开挖管沟时，必须保留安全通道，以便工作人员在需要时可以尽快撤离。
管沟开挖、回填专项施工方案(1)一、前期准备工作1. 工地勘测在进行管沟开挖和回填工作之前，必须对施工现场进行细致勘测，了解地形地貌、管线敷设情况等重要信息，以确保施工的顺利进行。
2. 土壤分析对施工现场的土壤进行分析，了解土壤的性质、承载力等重要参数，为后续的开挖和回填工作提供依据。
3. 施工方案设计根据勘测和土壤分析结果，制定详细的管沟开挖、回填专项施工方案，包括施工工序、工艺流程、安全措施等内容。
二、管沟开挖工作1. 施工人员准备确定施工人员数量和岗位，进行必要的安全培训和装备发放，确保施工人员健康与安全。
2. 开挖机械调配根据管沟开挖的深度和宽度要求，调配合适的开挖机械，如挖掘机、推土机等，进行开挖作业。
3. 管沟开挖过程按照施工方案要求，控制开挖深度和宽度，及时清理泥土和杂物，确保管沟的准确尺寸和纵横均匀。
三、管沟回填工作1. 回填材料准备选用符合要求的回填材料，如碎石、砂土等，进行储备和调配。
2. 回填施工方法根据管沟的尺寸和土壤性质，采用合适的回填方法，保证回填的均匀性和稳固性。
3. 回填质量检查在回填完成后，进行质量检查，检查回填的密实度和平整度，确保管沟的承载力和使用寿命。
四、施工安全措施1. 安全防护设施设置在施工现场设置明显的安全防护标识和设施，如安全警示牌、护栏等，确保施工人员和周围群众的安全。
2. 安全操作规程制定严格的操作规程和标准，规范施工人员的作业行为，防止发生安全事故。
五、总结与展望管沟开挖、回填是工程建设中重要的施工环节，合理的施工方案和科学的施工流程对工程质量和工期具有重要影响。
通过本文介绍的管沟开挖、回填专项施工方案，可以有效指导施工工作，保证工程的顺利进行。
未来，在管沟开挖、回填施工中，应继续强化安全意识，提高施工效率，不断提升施工质量，为城市基础设施建设贡献力量。

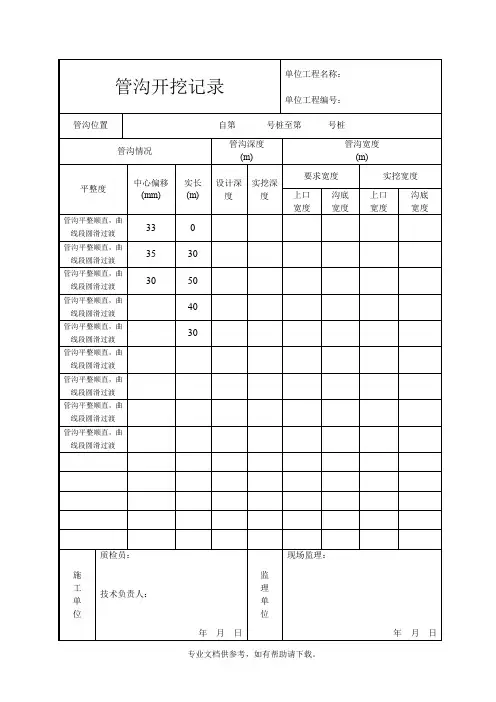

管沟回填检查记录编号：001单位工程名称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1001-XYB1008检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1001-XY1002 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求自然下沉XY1002-XYB1003 300mm 300mm 符合设计要求自然下沉XYB1003-XYB1004 300mm 300mm 符合设计要求自然下沉XYB1004-XY1005 300mm 300mm 符合设计要求自然下沉XY1005-XY1006 300mm 300mm 符合设计要求自然下沉XY1006-XY1007 300mm 300mm 符合设计要求自然下沉XY1007-XY1007+1 300mm 300mm 符合设计要求自然下沉XY1007+1-XY1007+2 300mm 300mm 符合设计要求自然下沉XY1007+2-XY1007+3 300mm 300mm 符合设计要求自然下沉XY1007+3-XYB1008 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：002单位工程名称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1009-XY1017检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1009-XY1010 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求自然下沉XY1010-XYB1011 300mm 300mm 符合设计要求自然下沉XYB1011-XY1012 300mm 300mm 符合设计要求自然下沉XY1012-XY1013 300mm 300mm 符合设计要求自然下沉XY1013-XY1014 300mm 300mm 符合设计要求自然下沉XY1014-XY1015 300mm 300mm 符合设计要求自然下沉XY1015-XY1016 300mm 300mm 符合设计要求自然下沉XY1016-XY1017 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：003称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XYB1018-XYB1025检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XYB1018-XYB1019 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求自然下沉XYB1019-XY1020 300mm 300mm 符合设计要求自然下沉XY1020-XY1021 300mm 300mm 符合设计要求自然下沉XY1021-XY1022 300mm 300mm 符合设计要求自然下沉XYB1023-XYB1024 300mm 300mm 符合设计要求自然下沉XYB1024-XYB1024+1 300mm 300mm 符合设计要求自然下沉XYB1024+1-XYB1024+2 300mm 300mm 符合设计要求自然下沉XYB1024+2-XYB1025 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：004称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1026-XY1029检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1026-XY1027 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求自然下沉XY1027-XY1028 300mm 300mm 符合设计要求自然下沉XY1028-XY1029 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：005称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1041-XY1047检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1041-XY1042 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求符合要求XY1042-XY1043 300mm 300mm 符合设计要求自然下沉XY1043-XY1044 300mm 300mm 符合设计要求自然下沉XY1044-XY1045 300mm 300mm 符合设计要求自然下沉XY1045-XY1045+1 300mm 300mm 符合设计要求自然下沉XY1045+1-XY1046 300mm 300mm 符合设计要求自然下沉XY1046-XY1047 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：006称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1048-XYB1057检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1048-XY1050 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求符合要求XY1050-XY1051 300mm 300mm 符合设计要求自然下沉XY1051-XY1052 300mm 300mm 符合设计要求自然下沉XY1052-XY1053 300mm 300mm 符合设计要求自然下沉XY1053-XYB1054 300mm 300mm 符合设计要求自然下沉XYB1054-XYB1056 300mm 300mm 符合设计要求自然下沉XYB1056-XYB1057 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：007称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XYB1058-XY1072检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XYB1058-XYB1059 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求自然下沉XYB1059-XYB1060 300mm 300mm 符合设计要求自然下沉XYB1060-XYB1061 300mm 300mm 符合设计要求自然下沉XYB1061-XY1064 300mm 300mm 符合设计要求自然下沉XY1064-XY1065 300mm 300mm 符合设计要求自然下沉XY1065-XY1066 300mm 300mm 符合设计要求自然下沉XY1066-XYB1067 300mm 300mm 符合设计要求自然下沉XYB1067-XYB1068 300mm 300mm 符合设计要求自然下沉XYB1068-XY1069 300mm 300mm 符合设计要求自然下沉XY1069-XY1070 300mm 300mm 符合设计要求自然下沉XY1070-XYB1071 300mm 300mm 符合设计要求自然下沉XYB1071-XYB1072 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：008称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XYB1073-XYB1086检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XYB1073-XYB1074 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求符合要求XYB1074-XYB1075 300mm 300mm 符合设计要求自然下沉XYB1075-XYB1076 300mm 300mm 符合设计要求自然下沉XYB1076-XYB1077 300mm 300mm 符合设计要求自然下沉XYB1077-XY1082 300mm 300mm 符合设计要求自然下沉XY1082-XY1083 300mm 300mm 符合设计要求自然下沉XY1083-XYB1084 300mm 300mm 符合设计要求自然下沉XYB1084-XYB1085 300mm 300mm 符合设计要求自然下沉XYB1085-XYB1086 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：009称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XYB1087-XY1105检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XYB1087-XYB1094 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求符合要求XYB1094-XYB1095 300mm 300mm符合设计要求自然下沉XYB1095-XYB1096 300mm 300mm 符合设计要求自然下沉XYB1096-XYB1096+1 300mm 300mm 符合设计要求自然下沉XYB1096+1-XYB1096+2 300mm 300mm 符合设计要求自然下沉XYB1096+2-XYB1096+3 300mm 300mm 符合设计要求自然下沉XYB1096+3-XYB1097 300mm 300mm 符合设计要求自然下沉XYB1097-XYB1098 300mm 300mm 符合设计要求自然下沉XYB1098-XY1102 300mm 300mm 符合设计要求自然下沉XY1102-XY1103 300mm 300mm 符合设计要求自然下沉XY1103-XY1104 300mm 300mm 符合设计要求自然下沉XY1104-XY1105 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：010称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1106-XY1120检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1106-XY1107 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求符合要求XY1107-XY1108 300mm 300mm 符合设计要求自然下沉XY1108-XYB1109 300mm 300mm 符合设计要求自然下沉XYB1109-XYB1110 300mm 300mm 符合设计要求自然下沉XYB1110-XY1111 300mm 300mm 符合设计要求自然下沉XY1111-XY1112 300mm 300mm 符合设计要求自然下沉XY1112-XY1113 300mm 300mm 符合设计要求自然下沉XY1113-XYB1114 300mm 300mm 符合设计要求自然下沉XYB1114-XYB1114+1 300mm 300mm 符合设计要求自然下沉XYB1114+1-XY1115XY1115-XY1116XY1117-XY1118XY1118-XY1120检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：011称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1000检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1000 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：管沟回填检查记录编号：012称太原-长治煤层气输气管道3标段线路工程工程编号GNTC01-03分部工程名称太原-长治3标段线路工程工程部位XY1030-XY1040检查内容起止桩号里程细土回填情况二次回填情况地貌恢复情况其他情况XY1030-XY1031 细土应回填至管顶以上300mm 回填后土方高出地面300mm符合设计要求符合要求XY1031-XY1032 300mm 300mm 符合设计要求自然下沉XY1032-XY1033 300mm 300mm 符合设计要求自然下沉XY1033-XY1034 300mm 300mm 符合设计要求自然下沉XY1034-XY1035 300mm 300mm 符合设计要求自然下沉XY1035-XY1036 300mm 300mm 符合设计要求自然下沉XY1036-XY1037 300mm 300mm 符合设计要求自然下沉XY1037-XY1038 300mm 300mm 符合设计要求自然下沉XY1038-XY1039 300mm 300mm 符合设计要求自然下沉XY1039-XY1040 300mm 300mm 符合设计要求自然下沉检查意见：日期：施工单位监理单位建设单位技术负责人：检查人:监理工程师：现场代表：。

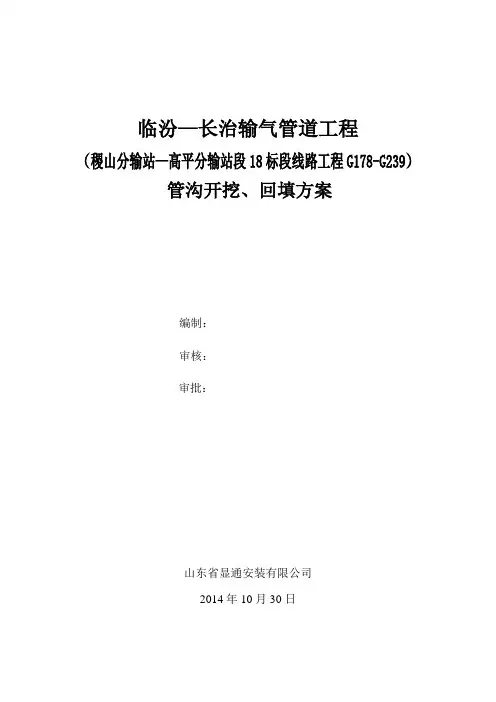

临汾—长治输气管道工程（稷山分输站—高平分输站段18标段线路工程G178-G239）管沟开挖、回填方案编制：审核：审批：山东省显通安装有限公司2014年10月30日1.工程概况该标段线路起于临汾市翼城县西下坪村的G178号桩，经东下坪村、常册村，在冯史村注入翼城分输站，出翼城分输站后管线向东北方向敷设，途径西郑村、东郑村、马测村、东言社村、南庙村，最终止于翼城县吴寨村的G239号桩。
水平长度为15.736km。
2.管沟开挖2.1开挖管沟前应作好青苗赔偿，施工占地范围内的土地处理，树木移植，坟墓迁移，水田扎埂放水，技术交底及安全宣传等工作。
并应根据管道施工占地宽度清理其中的杂物，平整沟、坎，以便施工机具通行，同时清除管线中心线两侧以及附近斜坡上危及管道安全的危岩及崩塌堆积物。
2.2管沟开挖可采用机械化，施工前应按照设计图纸要求及各个区域的地质情况向施工人员作好管沟断面开挖要求（开挖深度及边坡比），堆土位置，地下隐蔽工程范围及技术要求的交底工作。
管沟开挖前应将测量桩移至堆土一侧的用地范围内，弃土时不得将其埋没。
2.3 管沟开挖与管道下沟的时间不宜太长，应配合管段组装进度安排管沟开挖，以免积水或塌方。
在农田地区开挖管沟时，应将表层耕作土和底层生土分层堆放。
2.4管沟开挖深度严格按照设计图纸要求进行，管沟开挖边坡主要根据土壤性质类别确定，以保证不塌方、不偏帮为原则。
当缺少地质资料设计中未作具体规定时，如土壤具有天然湿度，构造均匀、无地下水、水文地质条件良好，挖深不大于5m且不加支撑的管沟，其边坡可按下表确定。
管沟边坡度表注：在水文地质条件不良地段，管沟边坡应试挖确定，挖深超过5m 的管沟，可将边坡适当放缓或加筑平台。
机械挖沟边坡比应确保沟边土壤结构不被扰动或破坏。
2.5管沟沟底宽度的确定方法当管沟深度≤3m 时，沟底宽度按下式确定： 沟底宽度＝管子外径+沟底加宽裕量 沟底加宽裕量按下表确定。
沟底加宽裕量表 条件因素沟上焊接沟下手工电弧焊接 沟下半自动焊接处管沟沟下焊接弯头、弯管及碰口处管沟土质管沟 岩石爆破管沟 土质管沟 岩石爆破管沟 沟内有水 沟内无水沟内有水 沟内无水 沟深3m 以内 0.7 0.5 0.9 1.0 0.8 0.9 1.6 2.0 沟深3～5m 0.90.71.11.21.01.11.62.0当管沟深度大于3m 而小于5m 时，管沟沟底宽度应按上式计算值再加宽0.2 m 。
