消防应急照明和疏散指示系统消防应急照明和疏散指示系统是一种辅助人员安全疏散和消防作业的消防系统，其主要功能是在火灾等紧急情况下，为人员安全疏散和灭火救援行动提供必要的照度条件和正确的疏散指示信息。

今天给大家分享消防应急照明和疏散指示系统的详细相关内容，供大家参考学习。

系统分类消防应急照明和疏散指示系统根据电源（蓄电池组）和转入应急控制方式的设置不同，可以将消防应急照明和疏散指示系统分为以下4种形式：①自带电源非集中控制型；②自带电源集中控制型；③集中电源非集中控制型；④集中电源集中控制型。

1. 集中控制型系统是指系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。

2. 非集中控制型系统是指系统未设置应急照明控制器，由应急照明集中电源及其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。

说明：应急照明集中电源是指由蓄电池储能，为集中电源型消防应急灯具供电的电源装置。

消防应急照明和疏散指示系统主要由应急照明控制器、应急照明集中电源、消防应急标志灯具、消防应急照明灯具组成。

02疏散照明设置1.除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）。

2）观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所。

3）建筑面积大于100㎡的地下或半地下公共活动场所。

4）公共建筑内的疏散走道。

5）人员密集的厂房内的生产场所及疏散走道。

2. 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。

03灯光疏散指示标识设置1.公共建筑、建筑高度大于54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1）应设置在安全出口和人员密集的场所的疏散门的正上方。

HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】4.2.1 型式试验的送样 4.2.1.1 送样原则根据《中华人民共和国消防法》和《中华人民共和国认证认可条例》制定本实施 规则。

本实施规则合用于在中华人民共和国境内出厂、销售、进口或者在其他经营活动 中使用的消防应急照明和疏散指示系统产品认证。

本实施规则由通则及附件组成。

按本实施规则认证的产品应符合国家有关法律、法规及国家、行业标准的相关规 定。

型式试验+初始工厂检查+获证后监督认证申请型式试验 工厂检查认证结果评价与批准获证后的监督认证的申请4.1.1 认证单元划分认证单元划分原则见附件 1。

同一创造商、同一产品型号，不同工厂的产品为不同认证单元。

4.1.2 申请文件认证申请所需要提交的资料见附件 2。

型式试验原则上每一个申请认证单元作为一个送样单元。

单元内主型样品应从中选取有代表性的样品。

4.2.1.2 送样数量型式试验的样品由委托人按指定认证机构的要求选送，并对选送样品负责，送样数量及要求见附件3。

样品必须是近10个月生产并经工厂检验合格的产品，并且在产品有效期内。

4.2.1.3 型式试验样品的处置型式试验后，应以适当方式处置试验后的样品。

国家有规定的，按相关规定执行。

4.2.2 检验机构检验由指定认证机构委托指定检验机构实施。

4.2.3 检验程序4.2.3.1 指定检验机构应在检验前对样品的完整性、符合性等进行核查。

4.2.3.2 指定检验机构应执行本规则附件 3 所规定的检验依据、检验项目、抽样方法和判定规则。

4.2.3.3 检验结束后，指定检验机构应按规定向指定认证机构提交型式试验报告，检验报告中应包括样品及关键件描述。

初始工厂检查4.3.1 工厂检查人员对型式试验合格的委托方，认证机构组织安排工厂检查组。

检查组的人员由具有规定资质的人员组成。

对同一工厂检查的检查员不少于2名。

消防应急照明和疏散指示系统技术规范3 场所划分及照度要求3.1 疏散区域3.1.1 建筑物的应急照明及疏散指示的设置区域，应按照建筑物的特点，划分为水平疏散区域、垂直疏散区域和发生火灾时仍需工作的工作区域三类。

3.1.2 水平疏散区域包括以下场所：1 建筑（含交通隧道）中的疏散走道、疏散路径。

2 防烟楼梯间前室、消防电梯前室及合用前室。

3 避难层（间）。

4 直升飞机停机坪。

3.1.3 垂直疏散区域包括以下场所：1 楼梯间（含敞开楼梯间、封闭楼梯间、防烟楼梯间）。

2 室外楼梯。

3.1.4 建筑物内发生火灾时仍需消防作业的工作区域包括以下场所：1 消防控制室。

2 消防水泵房。

3 有人值班的总配电室、变电所。

4 自备发电机房和为消防系统供电的蓄电池室。

3.2照度要求4 系统分类与选择4.0.2 消防应急照明和疏散指示系统的设计应体现节能原则，应采用运行可靠的节能光源、高效灯具及灯具附件；人员聚集的公共场所宜选择持续型以LED为光源的消防应急标志灯具。

4.0.3 消防应急照明和疏散指示系统采用的蓄电池组，应符合国家产品技术标准的规定；其初装容量不应小于90min。

4.0.4 消防应急照明和疏散指示系统根据电源（蓄电池组）和转入应急控制方式的设置不同，分为下列四类系统：1 A类系统－自带电源独立型系统（系统内可包括子母电源型和子母控制型消防应急灯具）。

2 B类系统－集中电源独立控制型系统。

3 C类系统－自带电源集中控制型系统（系统内可包括子母电源型和子母控制型消防应急灯具）。

4 D类系统－集中电源集中控制型系统。

4.0.6 轨道交通的站厅层和站台层、车站、码头和机场候机楼等交通枢纽，20000m2以上的商场、展览中心和医院门诊楼等场所宜选择C 类或D类系统。

4.0.7 疏散走道和楼梯间不宜选择应急供电电压为非安全电压的集中电源型消防应急照明和疏散指示系统。

4.0.8 大型百货商场、大型超市、大型体育场馆、地铁隧道等需要导光流疏散指示标志的场所，应选择C类或D类系统。

消防应急照明和疏散指示系统技术标准一、前言消防应急照明和疏散指示系统（以下简称“消防照明系统”）是指为在火灾等紧急情况下维护场所内照明和疏散指示所设置的系统。

其性能及质量的优劣直接关系到人民生命财产安全。

为了规范消防照明系统的设计、施工和维护，保障消防设施的有效运行，制定本标准。

二、术语和定义1、消防照明系统：专门为火灾等紧急情况下提供照明及疏散指示的设施。

2、灯具：发光元器件及支架，供安装和使用的成套照明装置。

3、疏散指示灯具：指示疏散设施及相关信息的灯具。

4、紧急照明灯具：无需启动电源或在主电源故障状态下能够持续照明的灯具。

5、联动：指消防照明系统与消防控制系统的数据互通，实现协同工作的过程。

6、自动切换：在主电源故障时，灯具自动切换到备用电源供电的过程。

7、手动切换：在主电源故障时，由人工操作控制灯具切换至备用电源供电的过程。

8、独立电源：消防照明系统的备用电源。

三、系统设计1、适用范围本标准适用于各类公共场所、建筑物、地下商场、娱乐场所等建筑物内消防照明系统的设计。

2、设计准则2.1 疏散指示应覆盖整个建筑物内，保证在火灾发生后人员能够快速、有序地撤离。

2.2 灯具的数量应满足建筑物内的照明要求，并应根据消防控制系统和建筑物自身的特点进行合理布置。

2.3 紧急照明灯具应在不依赖于主电源、手动切换或自动切换的情况下，最长程度持续照明15min。

2.4 消防照明系统应具备联动功能，能够与消防控制系统实现数据互通查控。

3、系统布局图消防照明系统的设计需要制定系统布局图，并在图纸上注明各灯具的名称、型号、数量和布置位置。

4、灯具的选型依据消防照明系统的照明、疏散指示及自动切换等要求，应选用符合国家标准和行业标准的灯具及其附件。

5、备用电源的选型消防照明系统的独立电源应符合国家标准及行业标准，满足自动切换需求。

备用电源容量按照消防设施应急预留电力的要求进行设计。

四、系统施工1、施工单位应具备从事消防照明系统设计、施工、维修等工作的相应资质。

消防应急照明和疏散指示系统是建筑物内的重要设施，它们在火灾等紧急情况下起着至关重要的作用。

本指南旨在为设计师、施工人员和建筑业主提供关于消防应急照明和疏散指示系统的实施指南，以确保这些系统在紧急情况下的有效运行，保障人员生命安全。

1. 概述消防应急照明系统是建筑物内的应急照明设施，它们在电力故障或火灾等情况下提供照明，以便人员安全疏散。

疏散指示系统则是用于指引人员疏散的系统，包括指示灯、标识和撤离路线指示。

这两个系统的合理布局和正确使用对于提高建筑物火灾安全性至关重要。

2. 消防应急照明系统的设计与安装（1）系统设计消防应急照明系统的设计应符合国家标准和相关法规的要求，需满足建筑物内部照明的基本要求，并能在电力故障时提供照明。

设计时需考虑建筑物的类型、用途、面积、人员密度等因素，合理确定安装位置和照明亮度。

（2）设备选型在选择消防应急照明设备时，应考虑设备的性能、稳定性和可靠性，选择具有国家强制性产品认证的产品，以确保设备的品质和安全性。

（3）安装施工在系统安装过程中，需严格按照设计要求进行施工，保证设备的稳固安装和电气连接的可靠性。

安装完成后，需进行系统的调试和验收，确保系统的正常运行。

3. 疏散指示系统的设计与布局（1）系统设计疏散指示系统的设计应满足相关标准和法规的要求，包括了解建筑物的结构和疏散路线，合理确定安装位置和指示标识的数量。

指示系统应能在紧急情况下清晰指引人员疏散到安全区域。

（2）标识设备在布局疏散指示系统时，应选择符合国家标准要求的指示灯和标识，并合理确定其安装位置和高度。

采用明亮的指示灯和清晰的标识，以便人员在紧急情况下迅速找到疏散出口。

（3）系统联动疏散指示系统应与消防报警系统和消防排烟系统等联动，确保在紧急情况下系统能够及时触发并发挥作用。

4. 系统运维与管理（1）定期检测建筑物内的消防应急照明和疏散指示系统需定期进行检测，包括设备的亮度测试、电源供电测试等，以确保系统的正常运行。

消防应急照明and疏散指示系统【001】消防应急照明and疏散指示系统“分类/原理”——按“控制and供电方式”分类（1）集中控制系统。

设~应急照明控制器，并由其采用通信总线与其配接的~集中电源or~配电箱连接进行数据通信；~集中电源or配电箱通过配电回路和通信回路与其配接的灯具连接并进行数据通信。

~控制器通过~集中电源or~配电箱控制灯具工作状态，~集中电源or~配电箱也可直接联锁控制灯具工作状态。

根据蓄电池电源供电方式不同，分集控集电、集控自电2类1）集控“集电”由应急照明控制器、应急照明集中电源、该类型消防应急灯具及相关附件组成2）集控“自电”由应急照明控制器、应急照明配电箱、该类型消防应急灯具及相关附件组成，系统正常工作状态时，市电通过~配电箱为灯具供电。

火灾时，~控制器接收到联动信号，控制~配电箱和消防应急灯具转入应急状态（但不切断市电）（2）非集中控制系统。

未设~应急照明控制器，~集中电源or~配电箱通过配电回路与其配接的灯具连接，为灯具供配电。

~集中电源or~配电箱分别直接控制其配接灯具的工作状态。

根据蓄电池电源供电方式不同，分非集控集电、非集控自电2类1）非集控“集电”由应急照明集中电源、该类型消防应急灯具及相关附件组成2）非集控“自电”由应急照明配电箱、该类型消防应急灯具及相关附件组成——备注：集中控制→应急照明控制器、集中电源→应急照明集中电源（or应急照明分配电装置）、自带电源→应急照明配电箱【002】消防应急“灯具”分类——按“电压等级”分A型（额定电压≤DC36V，一般指智能疏散系统配套）B型（额定电压＞DC/AC36V，一般指220V普通）【003】消防应急照明and疏散指示系统“性能要求”（1）系统自检。

“主电”持续工作48h后，每隔30±2d天（每月）自动转入应急状态并持续30~180s，然后自动恢复到主电状态。

“主电”持续工作每隔1年，自动转入应急状态并持续到放电终止，然后自动恢复到主电状态并持续应急t≥30min（3）灯具光源应急点亮/熄灭的响应t（即，应急转换t）1）高危险场所灯具光源应急点亮的响应t应≤0.25s，其它场所应≤5s2）≥2种疏散指示方案的场所标志灯光源点亮/熄灭的响应t应≤5s。

消防应急照明和疏散指示系统GB17945-20101、范围本标准规定了消防应急照明和疏散指示系统的术语和定义、分类、防护等级、一般要求、试验、检验规则、标志、使用说明书。

本标准适用于一般工业与民用建筑中安装使用的消防应急照明和疏散指示系统（以下简称系统）以及其它环境中安装的具有特殊要求的系统（特殊要求由有关标准另行规定）。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4208-2008 外壳防护等级（IP 代码） (IEC60529:2001,IDT)GB 7000.1-2007灯具第1部份：一般要求与实验(IEC60598-1:2003,IDT)GB/T 9969 工业产品使用说明书总则GB 12978 消防电子产品检验规则GB 13495 消防安全标志 (GB13495-1992 ， neq ISO6309 ：1987)GB 16838 消防电子产品环境试验方法及严酷等级GB 50054 低压配电设计规范3、术语和定义下列术语和定义适用于本标准。

3.1 消防应急照明和疏散指示系统fire emergency lighting system为人员疏散、消防作业提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。

3.2 消防应急灯具fire emergency luminaire为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。

3.2.1消防应急照明灯具fire emergency lighting luminaire为人员疏散、消防作业提供照明的消防应急灯具，其中，发光部分为便携式的消防应急照明灯具也称为疏散用手电筒。

3.2.2消防应急标志灯具fire emergency indicating luminaire用图形和 / 或文字完成下述功能的消防应急灯具：a)指示安全出口、楼层、避难层（间）；b)指示疏散方向；c)指示灭火器材、消火栓箱、消防电梯、残疾人楼梯位置及及其方向；d)指示禁止入内的通道、场所及危险品存放处。

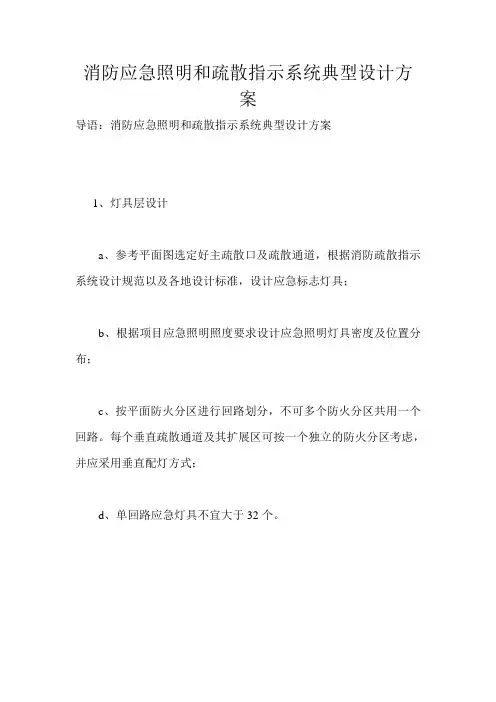

消防应急照明和疏散指示系统典型设计方
案
导语：消防应急照明和疏散指示系统典型设计方案
1、灯具层设计
a、参考平面图选定好主疏散口及疏散通道，根据消防疏散指示系统设计规范以及各地设计标准，设计应急标志灯具；
b、根据项目应急照明照度要求设计应急照明灯具密度及位置分布；
c、按平面防火分区进行回路划分，不可多个防火分区共用一个回路。

每个垂直疏散通道及其扩展区可按一个独立的防火分区考虑，并应采用垂直配灯方式；
d、单回路应急灯具不宜大于32个。

2、系统拓扑图
A100消防应急照明和疏散指示系统拓扑图用于体现整个项目的系统结构，从中可以读取系统中所有A100系统各层之间的连接关系以及应急照明控制器到消防应急灯具专用应急电源的走线，可以清晰表示应急照明分配电装置的分布位置以及各类应急灯具的数量。

完整版)智能消防应急照明和疏散指示系统施工方案本文介绍了智能消防应急照明和疏散指示系统施工方案。

首先，介绍了项目的建筑概况，包括地上地下建筑物的类型和结构，停车库的防火等级和出入口情况等。

其次，列出了施工依据，包括设计文件、相关专业提供的工程设计资料以及现行的标准和法规。

最后，详细介绍了疏散照明的设置，包括应急照明的位置和采用的智能应急疏散照明系统，以及照度要求和标志的设置。

在地下商业区域还增设了能保持视觉连续性的蓄光型疏散指示标志。

智能消防应急疏散系统的管理原理是基于集中控制的思想，通过工业控制计算机实现对系统的全面监控和管理。

控制器可以实时监测系统运行状态，及时发现故障并报警，同时记录故障信息和处理记录。

管理人员可以通过控制器对系统进行远程控制和管理，包括开关灯、调整灯光亮度等操作。

同时，系统还具备数据存储和分析功能，可以对系统运行数据进行统计和分析，为管理决策提供依据。

疏散系统的软件具备以下管理功能：系统定制、报警和事件处理、设备管理、图层管理和预案管理。

系统定制包括设备类型设置和应急照明联动配置。

报警和事件处理记录历史数据、故障信息、火警信息、应急时间，并实现异地保存和年检、月检、日检。

设备管理包括设备添加、设备基本信息设置、设备旋转、设备移动、设备删除和设备查找。

图层管理包括添加图层、修改图层、删除图层、图层放大、图层缩小、图层移动、图层还原和图层比例设置。

预案管理包括预案编制和预案模拟仿真。

集中电源集中控制型智能消防应急疏散系统由应急照明控制器、应急照明集中电源、主分配电装置、终端分配电装置和消防应急标志灯具组成。

施工步骤包括图纸深化设计、管路敷设、系统布线、配电箱体安装、灯具安装和系统调试。

图纸深化设计的步骤包括根据现场需求和建筑结构布放灯具、根据防火分区确定供电回路和设计灯具层布线。

然后根据精装修图纸及精装修点位图调整灯具的定位，保证灯具间距不大于9米，并编制出灯具编码图。

管路敷设的注意事项包括使用JDG管，E-BUS是弱电系统管路要单独敷设。

消防应急照明和疏散指示系统技术标准附规范全文:《消防应急照明和疏散指示系统技术标准》GB51309-2018，自2019年3月1日起实施。

其中，第3.2.4、3.3.1、3.3.2、4.1.4、4.5.11(6)、6.0.1、6.0.5条(款)为强制性条文，必须严格执行。

中华人民共和国国家标准消防应急照明和疏散指示系统技术标准Technical standard for fire emergency lighting and evacuate indicating systemGB 51309 -2018主编部门:中华人民共和国公安部批准部门:中华人民共和国住房和城乡建设部施行日期:2019年03月01日中国计划出版社2018 北京前言根据住房城乡建设部《关于印发〈2007年工程建设标准规范制订、修订计划〉的通知》(建标[2007]125号)的要求，消防应急照明和疏散指示系统技术规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。

本标准共分为7章和6个附录，主要技术内容包括:总则，术语，系统设计，施工，系统调试，系统检测与验收及系统运行维护。

本标准中以黑体字标志的条文为强制性条文，必须严格执行。

本标准由住房城乡建设部负责管理和对强制性条文的解释，由应急管理部负责日常管理，由应急管理部沈阳消防研究所负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送应急管理部沈阳消防研究所(地址:辽宁省沈阳市皇姑区文大路218-20号甲，邮政编码:110034)。

本标准主编单位、参编单位、主要起草人和主要审查人:主编单位:应急管理部沈阳消防研究所参编单位:上海市公安消防总队、广东省公安消防总队、中国建筑设计研究院有限公司、北京市建筑设计研究院有限公司、中国建筑东北设计研究院有限公司、上海建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、宝星电器(上海)有限公司、沈阳宏宇光电子科技有限公司、广东拿斯特(国际)照明有限公司、北京市崇正华盛应急设备系统有限公司、浙江台谊消防设备有限公司、集保(福州)电气技术有限公司、大连路明发光科技有限公司主要起草人:丁宏军、张颖琮、刘凯、刘激扬、李小白、张磊、严洪、朱鸣、王金元、吕立、陈琪、汪猛、陈众励、蔡钧、钟桂生、牟宏伟、李强、汤鲁文、周志平、江清、姚增硕主要审查人:陈南、倪照鹏、赵克伟、郭树、黄德祥、王东林、李炳华、李忠陈汉民1总则1.0.1 为了合理设计消防应急照明和疏散指示系统，保证消防应急照明和疏散指示系统的施工质量，确保系统正常运行，制定本标准。
